LCU1SE - 效果机 Antari - 免费用户手册

产品类型	效果机（液体控制器）
品牌	Antari
型号	LCU1SE
尺寸（长 x 宽 x 高）	202 x 179 x 95.8 毫米
净重	3.3 千克
电源	AC 100-240V, 50/60Hz（根据版本）
保险丝	100V：T12A 250V / 240V：T1A 250V
电源连接	IEC
DMX 连接	XLR 3芯
遥控连接	4芯 XLR
DMX 通道	1通道
控制	DMX512、遥控、LCD面板
功能	定时（间隔5-200秒，持续时间1-200秒），可调输出量（1-100%），连续模式
兼容型号	Z-1200II、S-100X、S-200X、SW-250
包装内容	LCU-1S、电源线、4芯数据线、液管、滤液器、使用说明书
可选配件	遥控器 Z-8、遥控器 SC-2
维护	用干布清洁；使用Antari FLG液体；运输前排空液体；更换相同规格的保险丝
安全	防潮；与易燃物保持50厘米距离；不要混合易燃液体；维护前拔掉电源；请勿打开

常见问题 - LCU1SE Antari

哪些型号的机器与LCU-1S兼容？

LCU-1S兼容Antari Z-1200II、S-100X、S-200X和SW-250型号。

如何将LCU-1S连接到烟雾机？

使用提供的液管（6毫米）和4毫米输入适配器。将LCU-1S的输出连接到机器的输入。

如何使用DMX控制？

通过XLR 3芯连接LCU-1S。在菜单中设置DMX地址（1-512）。通道1控制输出量（0-4：关闭，5-255：输出量1-100%）。

如何设置定时器？

在菜单中，设置间隔（5-200秒）和持续时间（1-200秒）。使用[UP]键激活定时模式。

屏幕上出现错误信息怎么办？

如果错误信息显示LCU-1S未开机，请检查电源和保险丝。如果问题仍然存在，请联系您的Antari经销商。

如何更换保险丝？

拔掉设备电源。用螺丝刀拧开保险丝座，取出旧保险丝，安装相同型号的保险丝（100V用T12A 250V，240V用T1A 250V）。

LCU-1S使用什么液体？

仅使用高品质的水性烟雾液Antari FLG或经销商推荐的液体。

我可以用一个LCU-1S控制多台机器吗？

建议将LCU-1S与一台机器配合使用以获得最佳性能。'Null'设置可以供液给多台机器，但输出量需要手动调整。

如果机器不启动怎么办？

检查电源连接和保险丝。确保电源符合所需电压（100V或240V）。如果问题仍然存在，请联系您的经销商。

如何清洁设备？

用干布清洁外部。切勿使用液体或溶剂。运输前，请彻底排空液体箱。

用户手册 LCU1SE Antari

LCU-1S 流量供應器 中文使用說明書

使用說明及安全注意事項

在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下安裝並使用機器，且會說明機器上所有標示的標籤所代表的意義。

如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。

• 保持機器的乾燥。
• 請配合接地型插座，以避免觸電的危險。
• 使用機器前，請確定使用場所的 AC 電源規格，與機器電壓規格是否相符。
• 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。
• 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧油)翻倒或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零件，請立即拔除插頭，並連繫當地的 Antari 經銷商。
• 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機器，未經授權的技術人員，可能導致機器故障或永久損壞。
• 機器限成人操作，請勿在無人值守時讓機器運作。
• 請勿添加任何易燃物品進入機器。
• 操作機器時請確認周邊沒有任何易燃的材料。
• 為確保機器的使用壽命，請使用 Antari 品牌之煙霧油，添加其他液體可能會導致電熱管阻塞和機器的故障。
  如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷商。
• 運送機器以前，請確認機器的油箱已完全清空。
• 煙霧油不能食用，吞食煙霧油可能導致損壞健康的風險，請將煙霧油存放在室內安全的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。

包装内容

在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收到，

並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。

内容包括: LCU-1S 流量供應器 1 台

電源線1條

4 Pin 數據連接線 1 條

10 米的油管 1 條

FTA-64 轉接頭（6mm 轉接 4mm）1 個

使用說明書 1 本

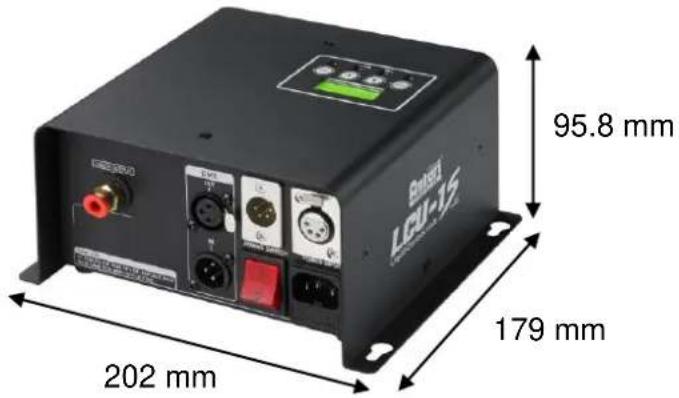

機器尺寸

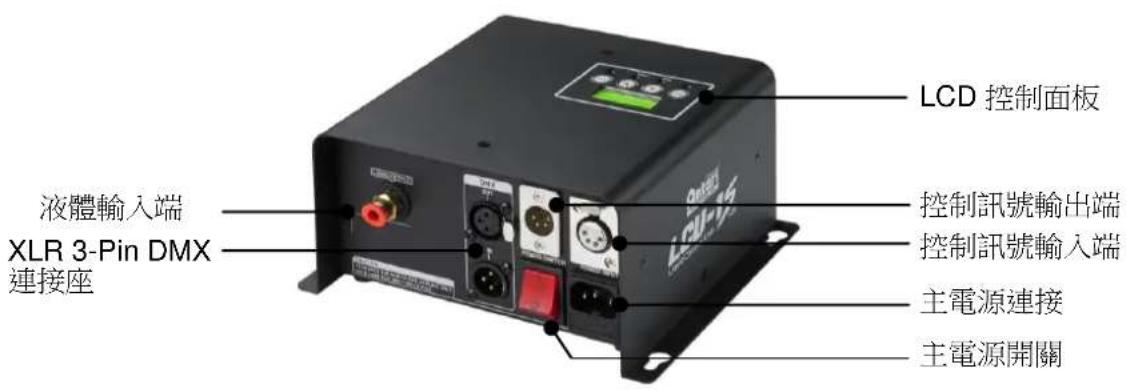

機器外觀概述

設定安裝

搭配使用型號

LCU-1S 設計搭配 Z-1200II，S-100X，S-200X 和 SW-250 的使用。每個機型都有一個預先設計好的液體流速已達到機器供應液體的最佳性能。

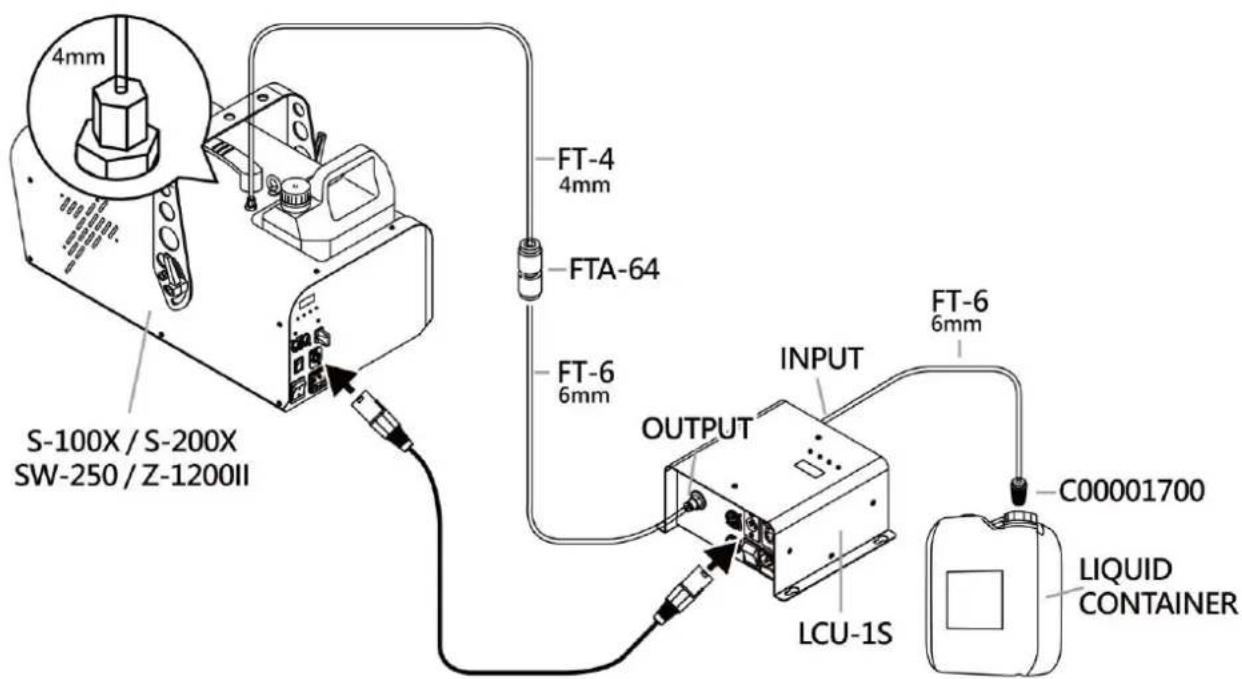

液體連接供應

從控制機器到 LCU-1S 供應器採用 6mm PU 管。該機再配用 6mm 轉向 4mm 的 FTA-64 的分流接頭，以 4mmPU 的管線從液體管的一端連接到被供應機器的液體入口。並在液體輸入到控制單元安裝過濾器在液體管的末端以防止細小雜物進入液體造成管路組礙。

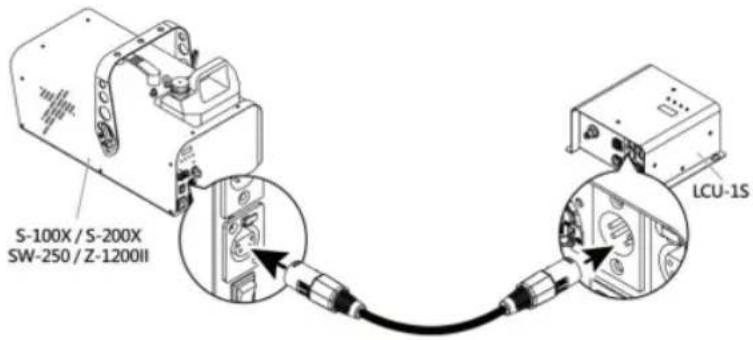

連接數據

採用 4Pin 的連接器以傳輸訊號。用以連結 LCU-1S 和機器之間的輸出控制。

***LCU-1S 設計供應 Z-1200 II, S-100X, S-200X 和 SW-250 使用。每次供應一台機器作使用。

操作說明

控制面板操作

LCU-1S 配備有液晶螢幕，可經由螢幕下方的選項鈕做控制

控制清單

Interval XXX Sec

設定 5 到 200 秒的輸出間隔

Duration XXX Sec

設定 1 到 200 秒的輸出時間

Timer Out 100%

在定時的模式設定下 1 到 100% 的輸出量大小

Volume Out 100%

在輸出量的模式設定下 1 到 100% 的輸出量大小

DMX512 Add:XXX

設定 DMX 從 1 到 512 的位址

Remote Type XXX

選擇 SC-2 或 Z-8 的控制器

Model XXXX

選擇搭配使用的機型 (Z-1200II, S-100X, S-200X, SW-250 以正確的計算機器在安全控制下的有效輸出。)

控制選項的模式中還有 Model Null (空白) 選項，在這個模式下，可以一台 LCU-1S 可以和任何一台需要液體的機器或與多台機器連接使用。此模式下，幫浦設定為全力輸出，可以手動調整輸出量。(多台連結使用，請參考 LCU-1 的使用說明。)

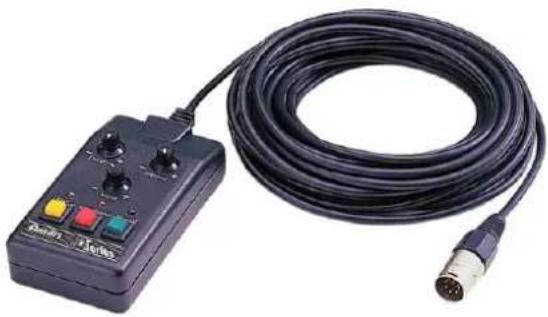

Z-8 控制器 (選配)

透過 Z-8 控制器來控制 Z-1200II 煙霧機，將 Z-8 控制器連結機器背後的 4-pin 輸入孔，利用控制器上的旋鈕進行控制煙霧的定時設定、輸出間距、輸出時間及輸出量設定。

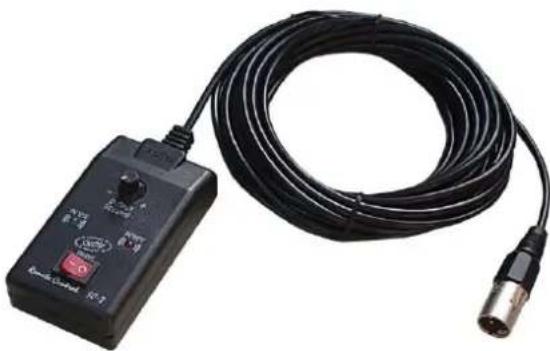

透過 SC-2 控制器來控制 S-100X, S-200X 及 SW-250，將 SC-2 控制器連結機器背後的輸入孔，利用控制器上的旋鈕進行控制雪花輸出量設定。

本機提供了 DMX 連接 3 Pin XLR 的 DMX 連接選擇。下方為 Pin 接點說明：

3 Pin XLR

Pin	功能
1	接地
2	數據-
3	數據+

DMX 操作

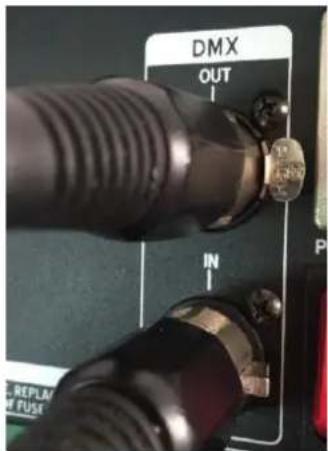

建立 DMX 連接 - 將機器連接到 DMX 控制器或 DMX 鏈中的機器之一。本機採用的 DMX 連接座是 XLR 3 Pin 連接座，該連接器位於機器的前側。

DMX 通道功能

通道模式	通道	DMX 數值範圍	功能
1	1	0-4	關閉
		5-255	控制輸出量從 1-100%

維護與保養

• 請保持機器潔，不要讓機器髒汗。
• 機殼可使用濕布擦拭。
• 建議每月至少讓機氣溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。

更換保險絲

更換保險絲前關閉電源。並限使用相同類型和等級的保險絲。

第1步：關閉電源

第2步：用平頭螺絲刀鬆開保險絲座

第3步：更換相同類型和等級的保險絲如下所示

第4步：裝回保險絲座

保險絲規格

$$ 1 2 0 \mathrm{V} = \mathrm{T} 2 \mathrm{A} 2 5 0 \mathrm{V} $$

$$ 2 3 0 \mathrm{V} = \mathrm{T1A} 2 5 0 \mathrm{V} $$

錯誤訊息

System

Error

顯示電源未開啟

若控制螢幕顯示以上訊息，請將電源開啟或連繫您當地的 Antari 經銷商，尋求清楚的說明與協助。

規格資料

電壓 AC120V, 50/60Hz

AC240V, 50/60Hz

保險絲 120V = T2A 250V

$$ 2 4 0 \mathrm{V} = \mathrm{T1A} 2 5 0 \mathrm{V} $$

控制方式 DMX 512, 有線控制器, 手動控制

DMX 通道 佔用 1 通道，輸出量

電源連接 IEC

DMX 數據連接座 3-pin XLR

控制器連接座 4-pin XLR

外型尺寸(mm) 長 202 x 寬 179 x 高 95.8

淨重 3.30 kg

選配配件 Z-8 控制器, SC-2 控制器
