Produkttyp	Effektmaschine (Flüssigkeitsregler)
Marke	Antari
Modell	LCU1SE
Abmessungen (L x B x H)	202 x 179 x 95,8 mm
Trockengewicht	3,3 kg
Stromversorgung	AC 100-240V, 50/60Hz (je nach Version)
Sicherung	100V : T12A 250V / 240V : T1A 250V
Stromanschluss	IEC
DMX-Anschluss	XLR 3-polig
Fernbedienungsanschluss	4-poliger XLR
DMX-Kanäle	1 Kanal
Steuerung	DMX512, Fernbedienung, LCD-Panel
Funktionen	Timer (Intervall 5-200 s, Dauer 1-200 s), einstellbare Menge (1-100%), Dauerbetrieb
Kompatible Modelle	Z-1200II, S-100X, S-200X, SW-250
Lieferumfang	LCU-1S, Stromkabel, 4-poliges Datenkabel, Flüssigkeitsschlauch, Flüssigkeitsfilter, Bedienungsanleitung
Optionales Zubehör	Fernbedienung Z-8, Fernbedienung SC-2
Wartung	Mit trockenem Tuch reinigen; Antari FLG Flüssigkeit verwenden; vor Transport entleeren; Sicherung durch identisches Modell ersetzen
Sicherheit	Vor Feuchtigkeit schützen; 50 cm Abstand zu brennbaren Materialien; keine brennbaren Flüssigkeiten mischen; vor Wartung Netzstecker ziehen; nicht öffnen

Häufig gestellte Fragen - LCU1SE Antari

Welche Maschinenmodelle sind mit dem LCU-1S kompatibel?

Der LCU-1S ist kompatibel mit den Antari-Modellen Z-1200II, S-100X, S-200X und SW-250.

Wie schließe ich den LCU-1S an eine Nebelmaschine an?

Verwenden Sie den mitgelieferten Flüssigkeitsschlauch (6 mm) und den Adapter für 4-mm-Eingänge. Verbinden Sie den Ausgang des LCU-1S mit dem Eingang der Maschine.

Wie verwende ich die DMX-Steuerung?

Schließen Sie den LCU-1S über XLR 3-polig an. Stellen Sie die DMX-Adresse im Menü ein (1-512). Kanal 1 steuert die Menge (0-4: aus, 5-255: Menge 1-100%).

Wie stelle ich den Timer ein?

Stellen Sie im Menü das Intervall (5-200 Sekunden) und die Dauer (1-200 Sekunden) ein. Aktivieren Sie den Timer-Modus mit der Taste [UP].

Was tun bei einer Fehlermeldung auf dem Bildschirm?

Wenn eine Fehlermeldung anzeigt, dass der LCU-1S nicht eingeschaltet ist, überprüfen Sie die Stromversorgung und die Sicherung. Kontaktieren Sie Ihren Antari-Händler, wenn das Problem weiterhin besteht.

Wie ersetze ich die Sicherung?

Trennen Sie das Gerät vom Netz. Schrauben Sie den Sicherungshalter mit einem Schraubendreher auf, entfernen Sie die alte Sicherung und setzen Sie eine Sicherung des gleichen Typs ein (T12A 250V für 100V, T1A 250V für 240V).

Welche Flüssigkeit sollte ich mit dem LCU-1S verwenden?

Verwenden Sie ausschließlich hochwertige, wasserbasierte Nebelflüssigkeiten Antari FLG oder solche, die von Ihrem Händler empfohlen werden.

Kann ich mehrere Maschinen mit einem einzigen LCU-1S verwenden?

Es wird empfohlen, den LCU-1S mit einer einzigen Maschine zu verwenden, um optimale Leistung zu erzielen. Die Einstellung 'Null' ermöglicht die Versorgung mehrerer Maschinen, jedoch muss die Menge manuell angepasst werden.

Was tun, wenn die Maschine nicht einschaltet?

Überprüfen Sie den Netzanschluss und die Sicherung. Stellen Sie sicher, dass die Stromversorgung der erforderlichen Spannung entspricht (100V oder 240V). Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Händler.

Wie reinige ich das Gerät?

Reinigen Sie die Außenseite mit einem trockenen Tuch. Verwenden Sie niemals Flüssigkeit oder Lösungsmittel. Vor dem Transport entleeren Sie den Flüssigkeitsbehälter vollständig.

BEDIENUNGSANLEITUNG LCU1SE Antari

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten.

• Vor Nässe schützen.
- Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.
- Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.
- Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus.
- Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.
- Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.
- Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
- Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Ö I, Gas, Duftstoffe) unter die Nebelflüssigkeit.
• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.
- Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten,

die von Ihrem Händler empfohlen wurden.

• Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.
• Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
• Nebel-/Schneeflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird. Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen des Geräts

Ö ffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Lieferumfang: 1 x LCU-1S Fluid-Verteilereinheit

1 x Netzkabel

1 x 4-pol. Datenkabel

1 x Fluidschlauch

1 x Fluidfilter

1 x Bedienungsanleitung

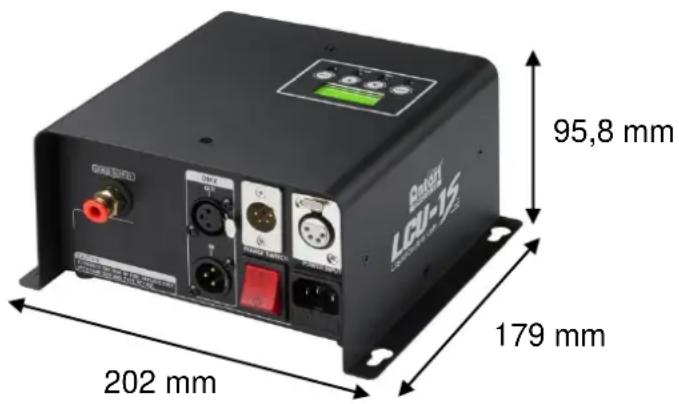

Geräteabmessungen

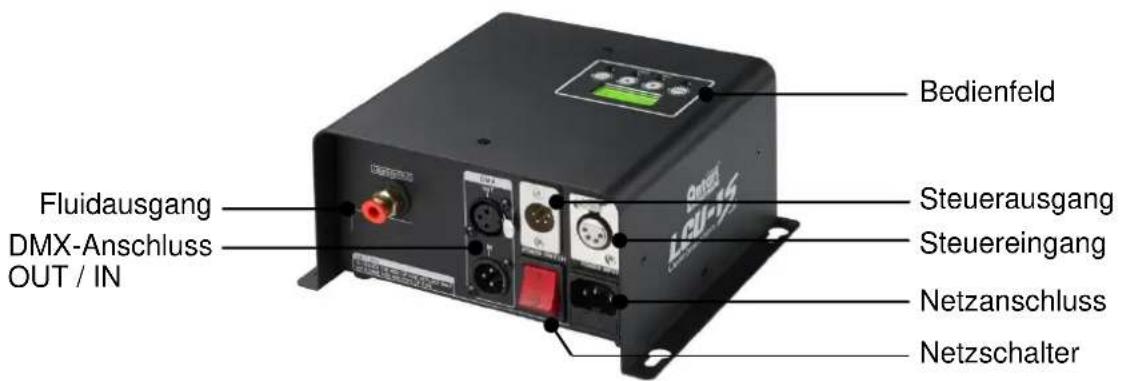

Produktübersicht

Inbetriebnahme und Installation

Kompatible Modelle

Die LCU-1S Verteilereinheit wurde entwickelt für die Modelle Z-1200II, S-100X, S-200X und SW-250. Jedes Modell hat eine voreingestellte Flussrate, um die optimale Leistung zu erreichen.

Fluidtank anschließen

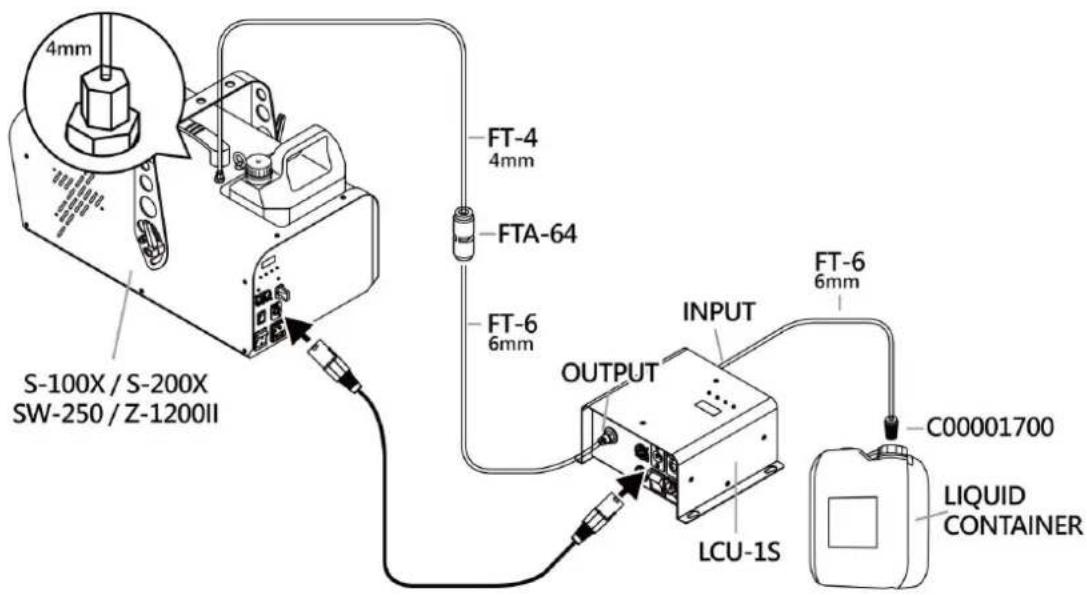

Die Nebelflüssigkeit fließt durch einen 6-mm-Schlauch von der Verteilereinheit zu den Maschinen. Die Maschinen sind mit 4-mm-Fluideingängen ausgestattet. Verwenden Sie daher zum Anschluss der Verteilereinheit den mitgelieferten Adapter. Um eine Kontamination des Schlauchs zu verhindern, verfügt der Fluideingang der Verteilereinheit über ein Filter.

Datenverkabelung

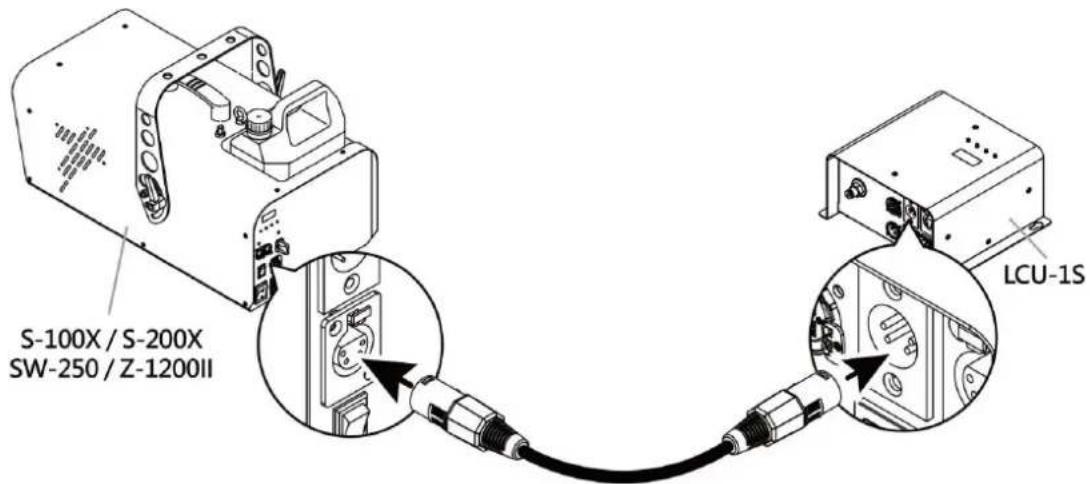

Die Datenverkabelung erfolgt über 4-polige Anschlüsse. Verbinden Sie den Datenausgang der Verteilereinheit mit dem Anschluss für die Fernbedienung an der Maschine.

Hinweis: Die LCU-1S Verteilereinheit wurde entwickelt für die Modelle Z-1200II, S-100X, S-200X und SW-250. Es wird empfohlen, immer nur eine Maschine zu betrieben.

Bedienung

Bedienfeld

Die Bedienung der Maschine erfolgt über das Bedienfeld.

Taste	Funktion
[MENU]	Zum Anwählen von Funktionen
▲ [UP]/[TIMER]	Hoch/Zum Aktivieren des Timer-Betriebs
▼ [DOWN]/[VOLUME]	Runter/Zum Aktivieren des Dauerbetriebs
[STOP]	Zum Stoppen des Nebelausstoßes.

Menüeinstellungen

Interval XXX Sec

Zeitintervalle zwischen 5 und 200 Sekunden einstellen

Remote Type XXX

Fernbedienung SC-2 oder Z-8 wählen

Modell

Zu betreibendes Modell wählen: S-100X, S-200X, SW-250, Z-1200II

Wichtig! Die Einstellung "Null" kann für jedes Modell sowie für das Betreiben von mehreren Maschinen gewählt werden. Die Pumpe läuft dann mit maximaler Kapazität; das Ausstoßvolumen lässt sich manuell an den Maschinen einstellen.

Z-8 Kabelfernbedienung (Zubehör)

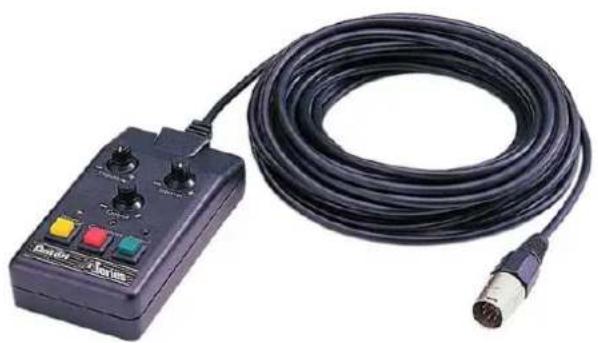

Für den Betrieb der Z-1200II per Fernbedienung verbinden Sie diese mit dem 4-poligen Eingang auf der Rückseite der Verteilereinheit. Die Z-8 ermöglicht die manuelle Steuerung, Dauerbetrieb und Timer-Betrieb. Verwenden Sie im Timer-Betrieb den jeweiligen Drehregler, um die Intervalle, die Ausstoßdauer und das Ausstoßvolumen einzustellen.

SC-2 Kabelfernbedienung (Zubehör)

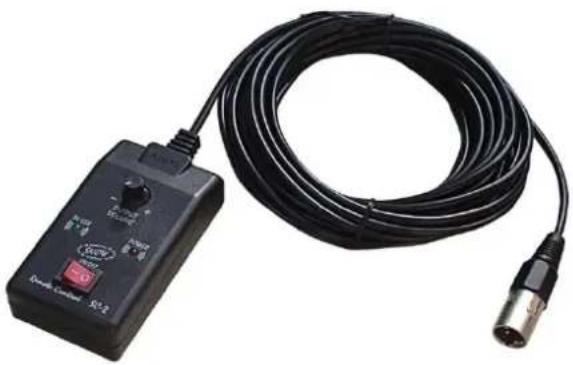

Verwenden Sie die SC-2 Fernbedienung zur Steuerung der Modelle S-100X/S-200X/SW-250. Aktivieren Sie den Schneeausstoß mit dem Kippschalter und stellen Sie das Ausstoßvolumen mit dem Drehregler ein.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

Kontakt	Funktion
1	Masse
2	Signal-
3	Signal+

DMX-Steuerung

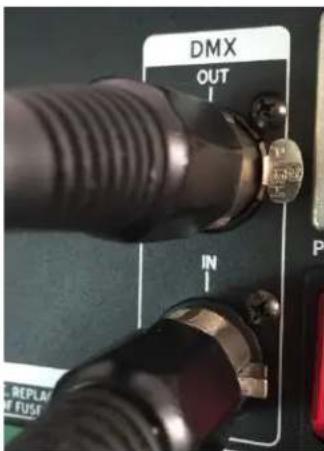

DMX-Anschluss herstellen – Schließen Sie das Gerät an einen DMX-Controller oder an ein Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige DMX-Anschlüsse auf der Vorderseite der Maschine angebracht.

DMX-Steuerfunktionen

Kanalmodus	Kanal	Wert	Funktion
1	1	0-4	Off
		5-255	Ausstoßvolumen zwischen 1 % und 100 % einstellen

Wartung

• Achten Sie darauf, dass die Maschine nicht verunreinigt wird.
• Verwenden Sie zur Reinigung des Gehäuses ein angefeuchtetes Tuch.
• Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen.

Sicherungswechsel

Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen. Setzen Sie nur Sicherungen gleichen Typs und Leistung ein.

Schritt 1: Trennen Sie das Netzkabel von der Stromversorgung.

Schritt 2: Öffnen Sie den Sicherungshalter mit einem passenden Schraubendreher.

Schritt 3: Setzen Sie die neue Sicherung gemäß den nachfolgenden Angaben ein.

Schritt 4: Setzen Sie den Sicherungshalter wieder im Gehäuse ein.

Sicherung

$$ 1 2 0 \mathrm{V} = \mathrm{T} 2 \mathrm{A} 2 5 0 \mathrm{V} $$

$$ 2 3 0 \mathrm{V} = \mathrm{T1A} 2 5 0 \mathrm{V} $$

Fehlermeldungen

System

Das Gerät ist nicht eingeschaltet.

Falls diese Meldung erscheint, schalten Sie das Gerät ein oder kontaktieren Sie Ihren Fachhändler.

Technische Daten

Spannungsversorgung AC120V, 50/60Hz

AC240V, 50/60Hz

Sicherung 120V = T2A 250V

$$ 2 4 0 \mathrm{V} = \mathrm{T1A} 2 5 0 \mathrm{V} $$

Steuerung DMX 512, Kabelfernbedienung, manuell

DMX-Kanäle 1 Kanal, Ausstoßvolumen

Netzanschluss Kaltgeräte (IEC)

DMX-Anschluss 3-pol. XLR

Anschluss Kabelfernbedienung 4-polig XLR

Maße L 202 x B 179 x H 95,8 mm

Gewicht 3,30 kg

Zubehör Z-8 Kabelfernbedienung, SC-2 Fernbedienung
