| Type de produit | Système amplifié portable avec enceinte active 2 voies, amplificateur classe D, lecteur CD/MP3, récepteur Bluetooth et modules radio UHF |
| Marque | Monacor |
| Modèle | TXA1022CD |
| Dimensions (l × h × p) | 360 × 580 × 320 mm |
| Poids | 19,2 kg |
| Alimentation secteur | 230 V / 50 Hz |
| Alimentation sur batteries | Accumulateurs plomb-gel internes 2 × 12 V / 4,5 Ah, autonomie 4 à 6 h |
| Puissance amplificateur (nominale / musique) | 120 W / 170 W |
| Haut-parleurs | Grave 25 cm (10 pouces), aigu 2,5 cm (1 pouce) |
| Bande passante | 20 - 20 000 Hz |
| Entrées audio | 2 × micro (jack 6,35 / XLR), 2 × ligne (RCA), 1 × aux (jack 3,5) |
| Sorties audio | Ligne (RCA), aux (jack 3,5) |
| Connectivité sans fil | Bluetooth (A2DP), réception UHF 2 canaux (863,1 - 864,9 MHz), émission UHF (même bande) |
| Lecteur intégré | CD / MP3, USB, carte SD/SDHC avec télécommande infrarouge |
| Égaliseur | Graves (BASS) et aigus (TREBLE) |
| Fonction priorité micro | Oui, avec touche dédiée |
| Température de fonctionnement | 0 °C à 40 °C |
| Entretien et nettoyage | Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques ou d'eau. |
| Sécurité | Ne pas ouvrir l’appareil. Protéger des projections d’eau et de l’humidité. Débrancher en cas de dommage visible. |
| Pièces détachées / réparabilité | Les accumulateurs sont internes et remplaçables par un technicien. La télécommande utilise une pile CR2025. |
| Informations générales | Conforme aux directives européennes. Déclaration de conformité disponible sur www.monacor.com. |
FOIRE AUX QUESTIONS - TXA1022CD Monacor
Questions des utilisateurs sur TXA1022CD Monacor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice TXA1022CD - Monacor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TXA1022CD de la marque Monacor.

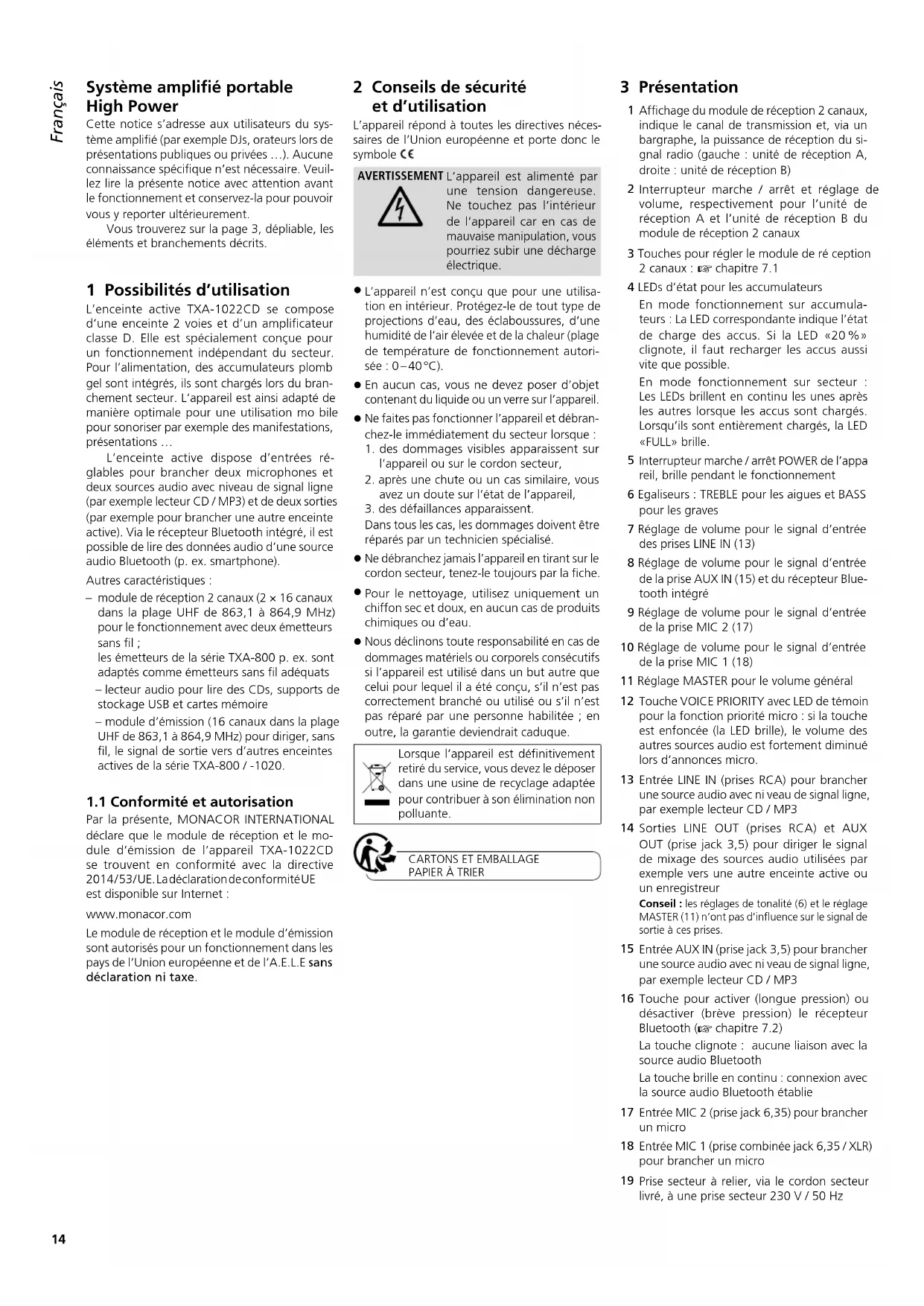

MODE D'EMPLOI TXA1022CD Monacor
Système amplifié portable high power
Cette notice s'adresse aux utilisateurs du système amplifié (par exemple DJs, orateurs lors de présentations publiques ou privées...). Aucune reconnaissance spécifique n'est nécessaire. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.
Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.
1 Possibilités d'utilisation
L'enceinte active TXA-1022CD se compose d'une enceinte 2 voies et d'un amplificateur classe D. Elle est spécialement conçue pour un fonctionnement indépendant du secteur. Pour l'alimentation, des accumulateurs plomb gel sont intégrés, ils sont chargés lors du branchement secteur. L'appareil est ainsi adapté de manière optimale pour une utilisation mobile pour sonoriser par exemple des manifestations, présentations...
L'enceinte active dispose de deux entrées régulables pour brancher deux microphones et deux sources audio avec niveau de signal ligne (par exemple lecteur CD/MP3) et de deux sorties (par exemple pour brancher une autre enceinte active). Via le récepteur Bluetooth intégré, il est possible de diffuser des données audio d'une source audio Bluetooth (p. ex. smartphone).
Autres caractéristiques :
- module de réception 2 canaux (2 × 16 canaux dans la plage UHF de 863,1 à 864,9 MHz) pour le fonctionnement avec deux émetteurs sans fil; les émetteurs de la série TXA-800 p. ex. sont adaptés comme émetteurs sans fil déquats
- lecteur audio pour lire des CDs, supports de stockage USB et cartes mémoire
- module d'émission (16 canaux dans la plage UHF de 863,1 à 864,9 MHz) pour diriger, sans fil, le signal de sortie vers d'autres enceintes actives de la série TXA-800 / -1020.
1.1 Conformité et autorisation
Par la présente, MONACOR INTERNATIONAL déclare que le module de réception et le module d'émission de l'appareil TXA-1022CD se trouvent en conformité avec la directive 2014/53/UE. La déclaration de conformité UE est disponible sur Internet :
www.monacor.com
Le module de réception et le module d'émission sont autorisés pour un fonctionnement dans les pays de l'Union Européenne et de l'A.E.L.E sans déclaration ni taxe.
2 Conseils de sécurité et d'utilisation
L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole CE
Avertissement
L'appareil est alimenté par une tension dangereuse. Ne touchez pas l'intérieur de l'appareil car en cas de mauvaise manipulation, vous pourriez subir une décharge électrique.
L'appareil n'est conçu que pour une utilisation en intérieur. Protegez-le de tout type de projections d'eau, des éclaboussures, d'une humidité de l'air élevée et de la chaleur (plage de température de fonctionnement autorisée: 0 - 40°C ). - En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil. - Ne faites pas fonctionner l'appareil et débranchez-le immédiatement du secteur lorsque : 1. des dommages visibles apparaissent sur l'appareil ou sur le cordon secteur, 2. après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil, 3. des défaillances apparaisent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé. - Ne débranchez jamais l'appareil en tirant sur le cordon secteur, tenez-le toujours par la fiche. Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau. - Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habituée; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une Usine de recyclage adaptée pour contribuer à son élimination non polluante.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Présentation
1 Affichage du module de réception 2 canaux, indique le canal de transmission et, via un bargraphe, la puissance de réception du signal radio (gauche : unité de réception A, droite : unité de réception B) 2 Interrupteur marche / arrêt et réglage de volume, respectivement pour l'unité de réception A et l'unité de réception B du module de réception 2 canaux 3 Touches pour régler le module de réception 2 canaux : chapitre 7.1 4 LEDs d'état pour les accumulateurs
En mode fonctionnement sur accumulateurs : La LED correspondante indique l'état de charge des accus. Si la LED «20%» clignote, il faut recharger les accus aussi vite que possible.
En mode fonctionnement sur secteur : Les LEDs brillent en continu les une après les autres lorsque les accus sont chargés. Lorsqu'ils sont entièrement chargés, la LED «FULL» brille.
5 Interrupteur marche / arrêt POWER de l'appareil, brille pendant le fonctionnement 6 Égaliseurs: TREBLE pour les aigus et BASS pour les graves 7 Réglatge de volume pour le signal d'entrée des prises LINE IN (13) 8 Réglatge de volume pour le signal d'entrée de la prise AUX IN (15) et du récepteur Bluetooth intégré 9 Réglatge de volume pour le signal d'entrée de la prise MIC 2 (17) 10 Réglatge de volume pour le signal d'entrée de la prise MIC 1 (18) 11 Réglatge MASTER pour le volume général 12 Touche VOICE PRIORITY avec LED de témoin pour la fonction priorité micro : si la touche est enfoncée (la LED brille), le volume des autres sources audio est fortement diminué lors d'annonces micro. 13 Entrée LINE IN (prises RCA) pour brancher une source audio avec niveau de signal ligne, par exemple lecteur CD / MP3 14 Sorties LINE OUT (prises RCA) et AUX OUT (prise jack 3,5) pour diriger le signal de mixage des sources audio utilisées par exemple vers une autre enceinte active ou un enregistreur
Conseil : les réglages de tonalité (6) et le réglage MASTER (11) n'ont pas d'influence sur le signal de sortie à ces prises.
15 Entrée AUX IN (prise jack 3,5) pour brancher une source audio avec niveau de signal ligne, par exemple lecteur CD / MP3 16 Touche pour activer (longue pression) ou désactiver (brève pression) le récepteur Bluetooth (R) chapitre 7.2
La touche clignote : aucune liaison avec la source audio Bluetooth
La touche brille en continu : connexion avec la source audio Bluetooth établie
17 Entrée MIC 2 (prise jack 6,35) pour brancher un micro 18 Entrée MIC 1 (prise combinée jack 6,35/XLR) pour brancher un micro 19 Prise secteur à relier, via le cordon secteur livre, à une prise secteur 230 V / 50 Hz
3.1 Lecteur CD / MP3 avec télécommande
voir schema ①
| MEMO REP1 ALL RAN PROOF A-B M3 CD II 04--0203 Affichage | |
| Supports MP3 «M3» | CDs audio «CD» |
| Lecture ▶Pause □: | Lecture ▶Pause □: |
| Nombre du titre dans le réseau et durée lue du titre (clignote en pause) | Nombre du titre et durée lue du titre (clignote en pause) |
| Après commutation sur Stop : ÀpRES commutation sur Stop : | Nombre de titres, p. ex. |
| Nombre de répertoires et de titres, p. ex. | 20-0000 20 titres |
| «10-57」 10 répertoires, 57 titres | |
| «REP1» repétition du titre | |
| «REP1 F» repétition du réseau | |
| «ALL» répertition de tous les titres | |
| «RAN» lecture aléatoire | |
| «A→B» clignote lorsqu'el début d'un boucle a été définiti ; est affiché en continu pendant la lecture de la boucle | |
| «PROG» pendant une programmation d'une suite de titres, | |
| «MEMO» pendant la lecture d'une suite de titres | |
20 Touche POWER pour allumer et éteindre le lecteur
21 Capteur infrarouge pour les signaux de la télécommande
| Élement de commande | Fonction | |
| sur la télécommande | ||
| sur le lecteur | ||
| Volume | ||
| # | # | Réglage de volume |
| Sélection du support de lecture | ||
| MODE | # | Commutation entre CD, support USB et carte mèmeore |
| MODE | # | |
| Lecture/Pause | ||
| PLAY | # | Démarrer la lecture et commuter entre Lecture et Pause |
| PLAY/II | # | |
| Arrêt/Ejection du CD | ||
| STOPEJ | # | Arrêt de la lecture En mode Stop : éjection du CD |
| ELECT | # | Lorsque le CD a été ejecté mais n'a pas encore été retire, il peut être à nouveau inséré en appuyant sur la touche. |
| STOP | # | Arrêt de la lecture |
| Sélection de répertoire | ||
| FOLDER | # | Pour aller au répertoire suivant (▶) ou précédent (↔) |
| FOLDER | # | Pour aller au répertoire suivant |
| Avance et recul d'un titre/Avance et retour rapides | ||
| PREV. SUIP - FWD | # | →: aller au titre suivant, ⇌: aller au début du titre, ensuite, à chaque autre pression, reculer d'un titreAvance/retour rapides:maintenez ⇌ ou ⇌ enforcé |
| REV. FWD | # | →: aller au titre suivant, ⇌: aller au début du titre, ensuite, à chaque autre pression, reculer d'un titre |
| EB FF | # | Avance/retour rapides:appuyez brièvement sur ⇌ ou ⇌. Appuyez sur ⇌ lorsque l'emplacement souhaïté est atteint. |
Remarques
- Sélection de répertoire et de titre en mode Lecture/Pause: sélectionnez le répertoire (affichage bref : nombre du répertoire et durée 00:00) : la lecture du titre 1 dans le répertoire démarre. Si besoin, allez à un autre titre. Sélection de répertoire et de titre en mode Stop: sélectionnez le répertoire et, au sein du répertoire, allez au titre voulu (affichage : nombre du répertoire et nombre du titre dans le répertoire). Démarrez la lecture.
- édiatement d'un titre jusqu'on appuié sur la touche.
| Élement de commande | Fonction | |
| sur la télécommande | ||
| sur le lecteur | ||
| 28 | Répétition continue/ Affichage ID3-Tag | |
| REPID3 | Commutation entre: - répétition du titre («REP1») - répétition du repertoire («REP1 F»)* - répétition de tous les titres («ALL») - aucune répétition Pour activer l'affichage des ID3-Tags*, appuyez pendant la lecture sur la touche pendant 2 secondes : les nom du fichier («FILE»), nom du titre («TITLE»), artiste («ARTIST») et album («ALBUM») défilant. Pour désactiver, appuyez à nouveau sur la touche pendant 2 secondes. L'affichage s'éteint automatiquement lorsque le titre suivant est atteint et en appuyant sur une touche au besoin. * uniquement pour des supports MP3 | |
| ID3 REPEAT | Lecture aléatoire continue/ Confirmation de la sélection de titre | |
| 29 | Lecture de tous les titres en ordre aléatoire («RAN»): marche/arrêt Confirmation de la sélection de titre: voir position 30 | |
| RANIENT. | Lecture de tous les titres en ordre aléatoire («RAN»): marche/arrêt | |
| RAN | Lecture de tous les titres en ordre aléatoire («RAN»): marche/arrêt | |
| ENTER | Confirmation de la sélection de titre: voir positions 30 et 33 | |
| 30 | Programmation d'une suite de titres | |
| PROGRAM PROG | 1. Appuyez sur PROG («PROG» s'affiche). 2. SéLECTIONnez le premier titre: - Avec 1/▲/▲-1, allez au titre ou si besoin, Sélectionnez le repertoire au préalable ou - avec les touches numériques, saisissez le numéro du titre* et confirmez la sélection avec RAN/ENT. ou ENTER. 3. Programmez tous les autres titres (10 max.) de la même manière. 4. Démarrez la suite de titres avec ▲(«MEMO» s'affiche). 5. Pour revenir au mode normal de lecture, appuyez sur PROG: la suite de titres est effacée. Si aucune fonction de répétition n'est activée («REP1» et «ALL» sont disponibles), le lecteur commute sur Stop une fois la suite de titres lue, la suite de titres est ainsi effacée. * Pour des supports MP3 avec plusieurs répertoires: numéro du titre sur le support de lecture, pas le numéro dans le repertoire! | |
| PROG | Coupure du son | |
| 31 | Coupure du son | |
| MUTE | Coupure du son on/off | |
| Modification de la vitesse de lecture (et de la hauteur tonale) | ||
| SPEED | HI(GH): augmentation de la vitesse en 10 paliers LOW: diminution de la vitesse en 10 paliers NOR: return à la vitesse normale | |
| LOW | Appuyez sur HI(GH) ou LOW de manière répétée jusqu'à atteindre la vitesse voulue. L'affichage indique brievement le réglage, par exemple | |
| SPEED | vitesse normale augmentée de 5 paliers | |
| LOW | vitesse normale diminuée de 2 paliers | |
| PH-02 | Vitesse normale diminuée de 2 paliers | |
| 33 | Sélection de titre via le numéro de titre | |
| 1...0 | Saisissez le numéro du titre* et confirmez avec ENTER. * Pour des supports MP3 avec plusieurs répertoires: numéro du titre sur le support de lecture, pas le numéro dans le repertoire! | |
| 34 | Répetition d'un segment au sein d'un titre (boucle continue) | |
| A-B | Appuyez sur la touche au début et à la fin du segment. Pour quitter la boucle, appuyez à nouveau sur la touche. | |
Fente pour CD : poussez le CD jusqu'à ce qu'il entre automatiquement Port USB pour brancher une clé USB ou un disque dur USB avec alimentation propre Fente pour une carte mémoire SD / SDHC
3.2 Module émetteur AUDIO LINK TX voir schéma
Fonctionnement Audio Link sans fil : le signal de sortie d'une enceinte active TXA-1022CD (appareil principal) peut être transmis via son module émetteur sur les modules de réception d'autres enceintes actives (appareils auxiliaires) de la série TXA-800 / -1020. Sur les modules de réception des appareils auxiliaires, réglez le canal de transmission et réglez le module émetteur de l'appareil principal sur le même canal. Veillez à ce que sur l'appareil principal, les modules de réception et d'émission soient réglés sur des canaux différents, sinon des effets de larsen se produisent.
Conseil: les réglages de l'égaliseur (6) et le réglage MASTER (11) sur l'appareil principal n'ont pas d'influence sur le signal de sortie du module d'émission.
| Éléments et affichage | |
| 35 | AFFICHAGE pour le canal de transmission (CH 1 ... CH 16) |
| 36 | Indication d'émission ; brille lorsque le module d'émission est allumé |
| 37 | Indications de niveau pour le signal audio à l'entrée du module d'émission : - LED jaune : brille à partir d'un niveau minimal donné - LED rouge : affichage de surcharge : devrait briller brièvement pour des pointes de signal ; si elle brille en continu, diminuez le volume de la source (des sources) correspondante(s) |
| 38 | Touches pour régler le canal de transmission : 1. Appuyez sur la touche SET : l'indication de canal sur l'affichage clignote. 2. Tant que l'indication de canal clignote (pendant 10 secondes), vous pouvez Sélectionner le canal avec les touches flèches. 3. Confirmez la sélection de canal avec la touche SET (sinon le mo dule d'émission revient sur le canal précédement réglé après 10 se condes). Pour afficher brièvement la fréquence radio pendant le fonctionnement, maintenez une des touches flèche enforcée : l'affichage indique la fréquence au lieu du canal. |
| 39 | Interrupteur marche / arrêt et réglage de volume du module émetteur |
4 Positionnement et transport
L'appareil peut être posé librement ou placé sur un pied d'enceinte via l'insert pour pied sur la face inférieure. Pour le transport, l'enceinte dispose d'une poignée télescopique. Appuyez sur la touche de déverrouillage sur la face inférieure de la poignée et selon le cas, tirez ou appuyez sur la poignée.
5.1 Fonctionnement secteur/charge des accumulateurs
Si l'appareil doit fonctionner via une prise secteur et / ou si les accumulateurs internes doivent être chargés, reliez le cordon secteur livré à la prise (19) et à une prise secteur 230V / 50Hz
Dans le cas d'un fonctionnement secteur, le système automatique de charge des accumulateurs est actif, les LEDs du Batterie (4) brillent en continu les une après les autres. Pour charger, l'appareil n'a pas besoin d'être allumé, il peut cependant fonctionner pendant la charge. Lorsque le processus de charge est terminé, la LED «FULL» brille en continu.
Après le fonctionnement ou une fois les accumulateurs chargés, débranchez l'appareil du secteur pour éviter toute consommation inutile.
5.2 Fonctionnement sur accumulateurs
En fonctionnement sur accumulateurs, on peut visualiser l'état de charge des accumulateurs via la LED correspondante du témoin batterie (4) :
FULL charge 80-100% 80% charge sous 80% 50% charge sous 50% 20% charge sous 20%
Important: Pour éviter tout dommage des accumulateurs à cause d'une décharge profonde, et une réduction de la durée de vie des accumulateurs, respectez les points suivants :
- Avant la première mise en service, et après un long stockage, rechargez complètement les accumulateurs.
- Si la LED «20%» clignote, les accumulateurs sont presque déchargés et doivent être rechargés le plus vite possible.
- Chargez entièrement les accumulateurs avant un stockage long et tous les 2 mois au moins pendant le stockage.
6 Branchements audio
Tous les branchements ne doivent être effectués que lorsque l'appareil est éteint.
6.1 Entrées
On peut brancher deux microphones : via une fiche XLR ou fiche jack 6,35 à la prise MIC 1 (18) et via une fiche jack 6,35 à la prise MIC 2 (17).
On peut relier des appareils audio avec niveau de signal ligne (p. ex. lecteur CD/MP3, table de mixage, tape deck, tuner) aux prises RCA LINE IN (13) et à la prise jack 3,5 AUX IN (15). On peut relier des appareils mono et stéréo ; pour un signal d'entrée stéréo, le canal gauche et le canal droit sont combinés pour créer un signal mono.
6.2 Sorties
On peut relier d'autres appareils audio, p. ex. un enregistreur ou une autre enceinte active, aux sorties LINE OUT et AUX OUT (14). Le signal de mixage des sources audio est lié aux deux sorties, il n'est pas influencé par les égaliseurs (6) ni le réglage MASTER (11). Un signal mono est lié à chacune des prises de sortie - les deux prises RCA et la prise jack 3,5.
7 Utilisation
AVERTISSEMENT Ne reglez jamais le volume de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de l'audition!
L'oreille s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.
1) Avant d'allumer l'appareil, mettez le réglage MASTER (11) sur «MIN».
2) Pour allumer et éteindre l'appareil, utilisez l'interrupteur POWER (5). Lorsque l'appareil est allumé, l'interrupteur brille. Le témoin batterie (4) indique l'état de charge des accumulateurs.
Pour éviter toute décharge profonde qui pourrait endommager les accumulateurs, en mode accumulateur, une protection de décharge permet d'éteindre automatiquement l'appareil. En raison de l'autodécharge des accumulateurs, une décharge profonde peut cependant intervenir si l'appareil n'est pas uti
utilisé sur une longue période. Prenez en compte le point «Important» dans le chapitre 5.2.
3) Allumez les sources audio à écouter et réglez le volume souhaité avec les réglages correspondants (voir ci-dessous) ; avec le réglage MASTER (11), réglez le volume général pour l'enceinte active.
Réglage de volume pour les sources audio :
- pour les deux unités de réception du module de réception 2 canaux, utilisez le réglage de volume correspondant (2), CH. A ou CH. B
Utilisation : voir chapitre 7.1
- pour le lecteur audio intégré, utilisez le réglage de volume (22)
utilisation : voir chapitres 7.3 et 3.1
- pour un appareil à l'entrée AUX IN (15) et le récepteur Bluetooth, utilisez le réglage de volume (8) dans la zone de commande AUX utilisation du récepteur Bluetooth :
Voir chapitre 7.2
Conseil: le réglage définit le volume du signal de mixage des deux sources si elles sont utilisées simultanément.
- pour un appareil à l'entrée LINE IN (13), utilisez le réglage de volume (7) dans la zone de commande LINE
- pour un microphone relié, utilisez le réglage de volume au-dessus de l'entrée correspondante (10 ou 9)
Réglez tous les volumes des sources non utilisées sur le minimum ou éteignez complètement les sources.
4) Pour utiliser le module émetteur : voir chapitre 3.2. 5) Avec le réglage des aigus TREBLE et le réglage de graves BASS (6), réglez la tonalité pour l'enceinte active. 6) Avec la touche VOICE PRIORITY (12), vous pouvez activer la fonction priorité micro. Si la touche est enfoncée (la LED en-dessous brille), le volume de la musique diffusée est fortement diminué lors d'annonces via un micro relié ou via un micro sans fil. Pour dé-sactiver la fonction, désenclenchez la touche.
Conseil : la fonction agit également sur le signal de sortie des prises LINE OUT et AUX OUT (14) et sur le signal de sortie du module émetteur.
7.1 Utilisation du module de réception
Avec le module de réception 2 canaux et deux émetteurs correspondants (par exemple émetteur de poche TXA-800HSE, micro sans fil TXA-800HT), on peut créer deux voies de transmission sans fil.
1) Les unités de réception A et B du module ont respectivement un réglage (2), CH. A et CH. B, pour régler le volume et la marche/arrêt. Pour allumer une unité de réception, tournez son réglage de la position «OFF». La partie gauche de l'affichage (1) est pour l'unité de réception A, la partie droite pour l'unité de réception B. Une fois une unité de réception allumée, l'affichage indique le canal de transmission dans la partie correspondante. En appuyant sur une touche flèche (Δ pour unité A, ∇ pour unité B), vous pouvez afficher la fréquence radio. Deux secondes après, l'affichage revient à l'indication précédente.
2) Avec les touches (3) du module, régalez les canaux de transmission, soit manuellement, soit via une recherche automatique. Les émetteurs correspondants doivent rester éteints.
Recherche de canaux :
Maintenez les touches et enfoncées simultanément pendant 1 seconde environ jusqu'à ce que l'affichage indique la recherche démarre : les unités de réception sont réglées sur les canaux libres, qui ne créent pas d'interférences entre eux. Si aucun canal libre n'est trouvé, les canaux réglés sont conservés.
Sélection manuelle de canaux :
Lorsque les deux unités de réception A et B sont allumées :
- Maintenez la touche SET enfoncée jusqu'à ce que l'indication du canal pour l'unité de réception A clignote sur l'affichage.
- Sélectionnez le canal pour l'unité de réception A avec la touche ou et confirmez avec la touche SET.
- L'indication du canal pour l'unité de réception B clignote sur l'affichage. Sélectionnez le canal pour l'unité de réception B avec la touche ou et confirmez avec la touche SET. Si une seule unité de réception A ou B est allumée : Maintenez la touche SET enfoncée jusqu'à ce que l'indication de canal clignote sur l'affichage. Sélectionnez le canal avec la touche △ ou ∇ et confirmez avec la touche SET.
Si le canal n'est confirmé en l'espace de 10 secondes avec la touche SET, vous quittez le mode de réglage et le canal préalablement réglé est conservé.
Conseil: on ne peut pas régler les unités de réception sur le même canal.
Si sur l'affichage, le bargraphe A ou B indique une réception alors que l'émetteur est éteint, des signaux perturbateurs ou des signaux d'autres émetteurs sont reçus. Dans ce cas, sélectionnez un autre canal.
3) Allumez les émetteurs et réglez-les sur les canaux du module de réception : réglez un émetteur sur le canal de l'unité de réception A et réglez le second émetteur sur le canal de l'unité de réception B.
Sur l'affichage, les barres graphiques correspondantes indiquent la puissance de la réception.
radio. Avec les réglages (2), réglez le volume souhaité pour chaque unité de réception.
Si aucune réception n'est indiquée, ou si la réception est mauvaise, vérifiez si :
- les batteries / accus de l'émetteur ne sont pas morts - la réception est perturbée par des objets métalliques ou des sources haute fréquences - la distance entre l'émetteur et le module de réception est trop grande
- Le seuil squelch est réglé trop haut (voir chapitre 7.1.2).
7.1.1 Modification du réglage de groupe
Fonctionnement avec deux modules de réception
L'appareil peut être complété par un autre module de réception 2 canaux (disponible sous la référence TXA-1020MR). Si vous utilisez la recherche de canaux pour régler les quatre canaux de transmission, commutez le réglage de groupe sur les deux modules de réception :
1) Tout d'abord, éteignez les deux unités de réception A et B. Ensuite, avec la touche SET enfoncée, allumez une unité de réception. L'affichage indique le réglage actuel du groupe F (le numéro clignote). 2) Avec la touche ou , commutez sur F 3) Pour quitter le réglage de groupe, appuyez sur la touche SET. Le mode de réglage squelch est appelé, vous pouvez le quitter en appuyant sur la touche SET.
Conseil: les modes de réglages sont automatiquement quittés si aucune touche n'est activée en l'espace de 5 secondes. Les réglages et effectués sont dans ce cas aussi mémorisés.
Effectuez la recherche de canaux pour le premier module de réception, allumez les deux émetteurs correspondants et effectuez les réglages en conséquence. Laissez ensuite les deux émetteurs allumés pour que, lors de la recherche de canaux pour le deuxième module, les canaux déjà configurés soient sautés. Ensuite, effectuez la recherche pour le deuxième module, allumez les deux émetteurs correspondants et effectuez les réglages en conséquence.
7.1.2 Réglement du squelch
Le squelch (seuil de déclenchement) permet de couper le son de l'unité de réception correspondante lorsque le niveau du signal radio est sous le seuil réglé. Ainsi, on évite que des signaux perturbateurs générent des bruits lorsque l'émetteur est ou son signal radio est trop faible : si les niveaux des interférences sont sous le seuil, le son de l'unité de réception est coupé.
Un seuil réglé plus élevé assure une plus grande sécurité contre les interférences mais diminue la portée de transmission. Ainsi, pour une bonne réception, on peut régler un seuil plus élevé, pour une plus grande distance entre l'émetteur et le module de réception. En revanche, il faudrait sélectionner une valeur plus faible.
1) Tout d'abord, éteignez les deux unités de réception A et B. Ensuite, avec la touche SET enclençons, allumez une unité de réception. L'affichage indique le réglage de groupe (F I ou F R numéro clignote). 2) Pour quitter le mode de réglage de groupe et appeler le mode de réglage squelch, appuyez sur la touche SET : l'affichage indique
59 (pour «Squelch») et la valeur actuelle (clignote). 3) Avec la touche ou , reglez la valeur (niveau 7= seul le plus élevé). Pour quitter le mode de réglage du squelch, appuyez sur la touche SET. Conseil: les modes de réglages sont automatiquement quittés si aucune touche n'est activée en l'espace de 5 secondes. Les réglages et factués sont dans ce cas aussi ménorisés.
7.2 Utilisation du récepteur bluetooth
Via le récepteur Bluetooth, vous pouvez créer une liaison radio vers une source audio Bluetooth (par exemple smartphone, tablette PC, lecteur MP3) pour diffuser des données audio via le système amplifié.
Conseil : la source Bluetooth doit fonctionner selon le protocole A2DP (Advanced Audio Distribution Profile). Simon, aucune liaison radio n'est possible.
1) Pour allumer le récepteur Bluetooth, maintenez la touche (16) enfoncée pendant 2 secondes environ. La touche clignote et indique qu'il n'y a pas de liaison vers la source Bluetooth et que le récepteur Bluetooth est prêt pour l'appairage (couplage de la source Bluetooth et du récepteur Bluetooth). 2) Allumez, sur la source Bluetooth, la fonction Bluetooth et effectuez l'appairage (voir également notice de la source Bluetooth). Le récepteur Bluetooth est signalé sur l'affichage de la source Bluetooth par «TXA SERIES». Une fois l'appairage effectué, la touche brille en continue. 3) Démarrez la lecture audio sur la source Bluetooth. La source Bluetooth peut être utilisée comme vous le souhaitez (sélection de titre, réglage du volume, interruption de la lecture...). 4) Sur l'enceinte active, utilisez le réglage AUX (8) pour régler le volume.
Conseil: le réglage de volume vaut également pour l'appareil à l'entrée AUX (15); n'utilisez donc pas cette entrée pour le fonctionnement Bluetooth. Sinon, les deux sources audio sont restituées en même temps.
5) Si la liaison Bluetooth est interrompue (par exemple si la source Bluetooth est hors de portée de la liaison radio), la touche commence à clignoter. Il faut refaire l'appairage. 6) Pour éteindre le récepteur Bluetooth, appuyez brievement sur la touche. L'éclairage de la touche s'éteint.
7.3 Utilisation du lecteur cd/mp3
Via le lecteur, on peut lire non seulement des CDs audio standards mais aussi des CDs, des supports de stockage USB et des cartes mémoires SD/SDHC avec fichiers MP3.
Conseils
- Pour des CD-RW réinscriptibles, des problèmes lors de la lecture peuvent survenir selon le type de CD, le graveur et le logiciel de gravure utilisés.
- Le lecteur accepte également de lire des fichiers au format WMA.
- En raison de la multitude de fabricants de supports de mémoire et de drivers de périphériques, il n'est pas possible de garantir que tous les supports de mémoire soient compatibles avec ce lecteur.
- La fumée de cigarettes et la poussière s'introduisent facilement dans les ouvertures du lecteur et se déposent également sur l'optique du système de lecture laser. Cela peut générer des erreurs de lecture et des coupures de son. Dans ce cas, confiez impé
relativement le nettoyage du lecteur à un technicien spécialisé. Cette opération est à la charge de l'utilisateur, même lorsque le lecteur est sous garantie! 5. La mémoire anti-chocs du lecteur permet de compenser des brefs chocs ou vibrations mais pas des vibrations continues et importantes. Il faut que l'appareil soit toujours fixé lors du fonctionnement CD, c'est-à-dire placé sur un sol solide et immobile.
La télécommande infrarouge du lecteur est livrée avec sa batterie. Avant la première utilisation, retirez la feuille de protection du support de batterie. Lorsque vous appuyez sur une touche, dirigez la télécommande toujours vers le capteur infrarouge (21) du lecteur. Il ne doit pas y avoir d'obstacle entre le capteur et la télécommande.
En cas de non utilisation prolongée, retirez la batterie de la télécommande par mesure de précaution car elle pourrait couler et endommager la télécommande.
Remplacement de la batterie :
Appuyez le verrouillage du support de batterie vers la droite (première flèche sur le schéma en bas) et retirez le support (seconde flèche). Retirez l'ancienne batterie, insérez la nouvelle batterie (pile bouton 3 V de type CR 2025) avec pôle plus vers le haut, dans le support. Replacez le support dans la télécommande.
Ne jetez pas les batteries usagées dans la poubelle domestique, déposez-les chez votre détaillant ou dans un container spécifique.
Pour allumer et éteindre le lecteur, utilisez la touche POWER (20).
Insérer un support de lecture :
- Poussez un CD, inscription vers le haut, dans la fente (A) jusqu'à ce qu'il entre automatiquement.
- Reliez un support USB (clé USB ou disque dur USB avec alimentation propre) au port USB (B).
- Poussez une carte mémoire (coin oblique vers le haut, contacts vers la droite) dans la fente SD / SDHC (C), jusqu'à ce qu'elle s'enclenche.
Pour retirer la carte, enoncez-la légèrement pour qu'elle se désenclenche.
Pour commuter entre les supports de lecture, utilisez la touche MODE (23). Une fois le support de lecture reconnu, sa lecture démarre automatique. Si un support USB ou une carte mémoire est sélectionné et retiré, le lecteur commute automatique sur le lecteur CD. De même lorsqu'un nouveau CD est inséré.
Vous trouvez les possibilités d'utilisation et les informations sur les affichages dans le chapitre 3.1.
8 Caractéristiques techniques
Puissance amplificateur
Puissance nominale : 120 W
Puissance musique : 170 W
Haut-parleurs: grave 25 cm (10") et aigu 2,5 cm (1")
Bande passante: 20-20000 Hz
Sensibilité entrée :.6 mV (MIC 1/2), 300 mV (LINE /AUX IN)
Niveau LINE /AUX OUT : 1 V
Branchements
Température fonc. : 0-40°C
Alimentation
Durée de fonctionnement: 4-6 heures env.
Dimensions (L × H × P): 360 × 580 × 320mm
Poids: 19,2kg
8.1 Transmission sans fil
Portée: 30m env.
Puissance d'émission
du module d'émission :... ≤ 10 mW (EIRP)
| Fréquences radio | |||
| Canal | Fréquence | Canal | Fréquence |
| 01 | 863,1 MHz | 09 | 863,2 MHz |
| 02 | 864,1 MHz | 10 | 864,2 MHz |
| 03 | 863,6 MHz | 11 | 863,7 MHz |
| 04 | 864,6 MHz | 12 | 864,7 MHz |
| 05 | 863,3 MHz | 13 | 863,4 MHz |
| 06 | 864,3 MHz | 14 | 864,4 MHz |
| 07 | 863,8 MHz | 15 | 863,9 MHz |
| 08 | 864,8 MHz | 16 | 864,9 MHz |
Remarque sur le fonctionnement multicanaux :
Le nombre de canaux pouvant être utilisés en parallèle dépend des conditions sur le lieu d'utilisation (par exemple, interférences générées par des émetteurs d'autres systèmes sans fil ou sources hautes fréquences, telles que des tubes fluorescents). Dans des conditions idéales, 4 canaux au plus peuvent fonctionner en même temps sans se gêner mutuellement. Deux exemples pour une sélection acceptable de canaux pour quatre voies de transmission sans fil :
Exampie 1: canal 01 - canal 03 - canal 06 - canal 12
Exemple 2 : canal 06 - canal 09 - canal 15 - canal 16
Tout droit de modification réservé.
avec batterie : batterie rechargeables internes
al piombo-gel
2 × 12V / 4,5Ah
Durée batterie: environ 4-6 heures
Dimensions (1× h× p).. 360× 580× 320mm
Peso: 19,2 kg
