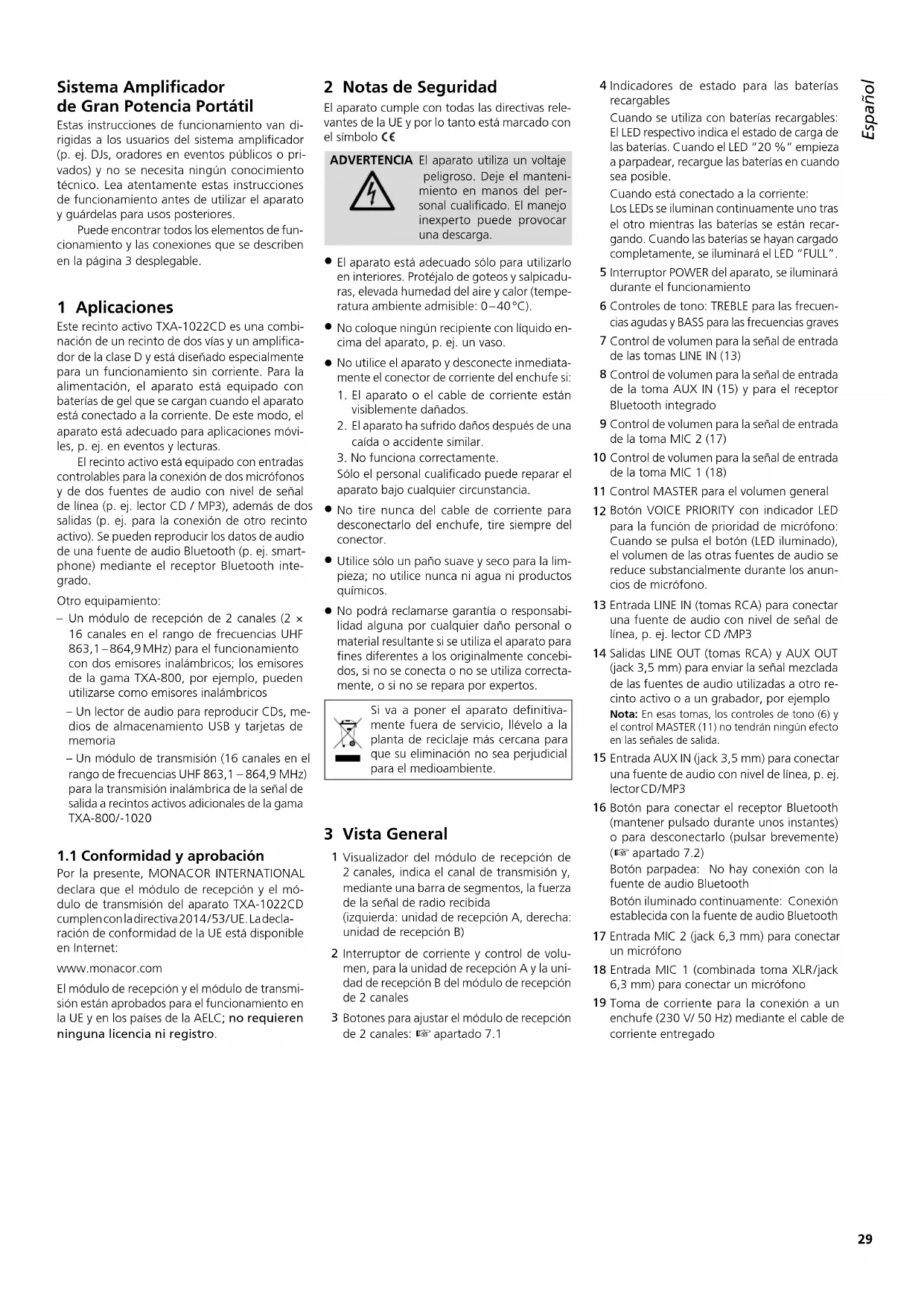

Sistema Amplificador de Gran Potencia Portátil

Estas instrucciones de funcionamiento están dirigidas a los usuarios del sistema amplificador (p. ej. DJs, oradores en eventos públicos o privados) y no se necesita ningún conocimiento técnico. Lea atentamente estas instrucciones de trabajo antes de utilizar el aparato y guárdelas para usos posteriores.

Puede encontrar todos los elementos de funcionamiento y las conexiones que se describen en la página 3 desplegable.

1 Aplicaciones

Este recinto activo TXA-1022CD es una combinación de un recinto de dos vías y un amplificador de la clase D y está diseñado especialmente para un funcionamiento sin corriente. Para la alimentación, el aparato está equipado con baterías de gel que se cargan cuando el aparato está conectado a la corriente. De este modo, el aparato está adecuado para aplicaciones móviles, p. ej. en eventos y lecturas.

El recinto activo está equipado con entradas controlables para la conexión de dos micrófonos y de dos fuentes de audio con nivel de señal de línea (p. ej. lector CD / MP3), además de dos salidas (p. ej. para la conexión de otro recinto activo). Se pueden reproducir los datos de audio de una fuente de audio Bluetooth (p. ej. smartphone) mediante el receptor Bluetooth integrado.

Otro equipamiento:

• Un módulo de recepción de 2 canales (2 × 16 canales en el rango de frecuencias UHF 863,1-864,9 MHz) para el funcionamiento con dos emisores inalámbricos; los emisores de la gama TXA-800, por ejemplo, pueden utilizarse como emisores inalámbricos.
• Un lector de audio para reproducir CDs, medios de almacenamiento USB y tarjetas de memoria.
• Un módulo de transmisión (16 canales en el rango de frecuencias UHF 863,1-864,9 MHz) para la transmisión inalámbrica de la señal de audio a receptores activos adicionales de la gama TXA-800/-1020.

1.1 Conformidad y aprobación

Por la presente, MONACOR INTERNATIONAL declara que el módulo de recepción y el módulo de transmisión del aparato TXA-1022CD cumplen con la directiva 2014/53/UE. La declaración de conformidad de la UE está disponible en Internet:

www.monacor.com

El módulo de recepción y el módulo de transmisión están aprobados para el funcionamiento en la UE y en los países de la AELC; no requieren ninguna licencia ni registro.

2 Notas de seguridad

El aparato cumple con todas las directivas relevantes de la UE y, por lo tanto, está marcado con el símbolo CE.

ADVERTENCIA

El aparato utiliza un voltaje peligroso. Deje el mantenimiento en manos de personal cualificado. El manejo inexperto puede provocar una descarga.

• El aparato está adecuado solo para usarlo en interiores. Protéjalo de goteos y salpicaduras, elevada humedad del aire y calor (temperatura ambiente admisible: 0 - 40 °C). No coloque ningún recipiente con líquido encima del aparato, p. ej. un vaso.
• No utilice el aparato y desconecte inmediatamente el conductor de corriente del enchufe si:
• El aparato o el cable de corriente está visiblemente dañados.
• El aparato ha sufrido daños después de una caída o accidente similar.
• No funciona correctamente. Solo el personal autorizado puede reparar el aparato bajo cualquier circunstancia.
• No tire nunca del cable de corriente para desconectarlo del enchufe, tire siempre del conector.
• Utilice solo un paño suave y seco para la limpieza; no utilice nunca ni agua ni productos químicos.
• No puede reclamarse garantía o responsabilidad alguna por cualquier daño personal o material resultante si se utiliza el aparato para fines diferentes a los originalmente concebidos, si no se conecta o no se usa correctamente, o si no se repara por expertos.

Para poner el aparato definitivamente fuera de servicio, llévelo a la estación de reciclaje más cercana para su eliminación no sea perjudicial para el medioambiente.

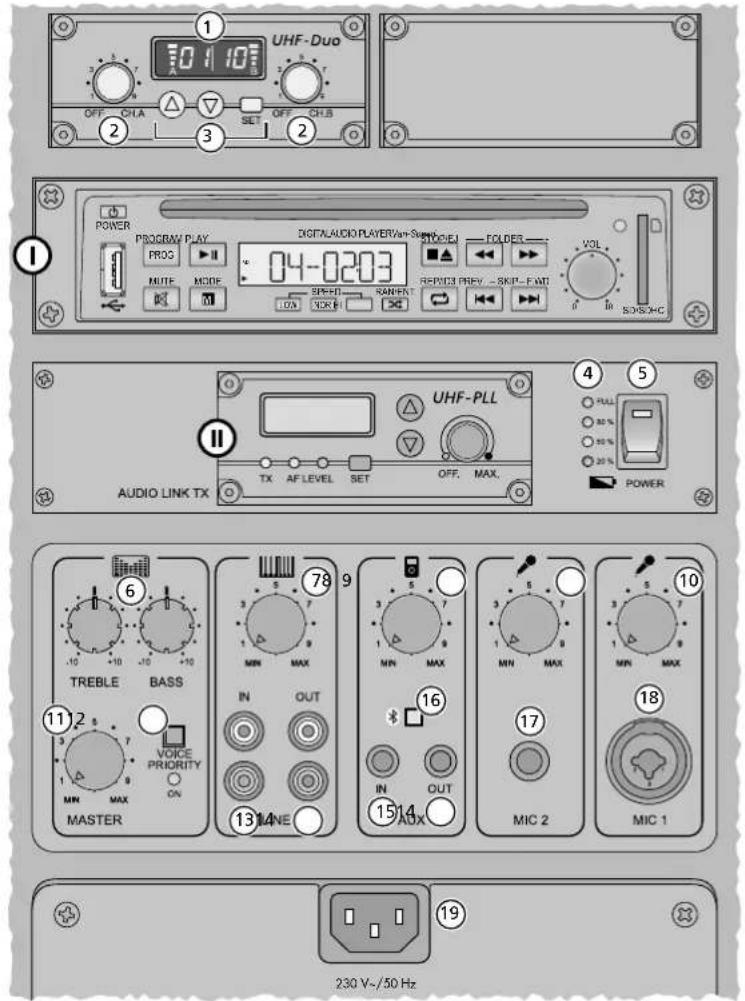

3 Vista General

1 Visualizador del módulo de recepción de 2 canales, indica el canal de transmisión y, mediante una barra de segmentos, la fuerza de la señal de radio recibida (izquierda: unidad de recepción A, derecha: unidad de recepción B) 2 Interruptor de corriente y control de volumen, para la unidad de recepción A y la unidad de recepción B del módulo de recepción de 2 canales 3 Botones para ajustar el módulo de recepción de 2 canales: apartado 7.1

4 Indicadores de estado para las baterías recargables

Cuando se utilice con baterías recargables: El LED respectivo indica el estado de carga de las baterías. Cuando el LED 20% empiece a parpadear, recargue las baterías en cuanto sea posible.

Cuando está conectado a la corriente: Los LEDs se iluminan continuamente uno tras otro cuando las baterías se están recargando. Cuando las baterías se hayan cargado completamente, se iluminará el LED "FULL".

5 Interruptor POWER del aparato, se iluminará durante el funcionamiento. 6 Controles de tono: TREBLE para las frecuencias agudas y BASS para las frecuencias graves. 7 Control de volumen para la señal de entrada de las tomas LINE IN (13). 8 Control de volumen para la señal de entrada de la toma AUX IN (15) y para el receptor Bluetooth integrado. 9 Control de volumen para la señal de entrada de la toma MIC 2 (17).

10 Control de volumen para la señal de entrada de la toma MIC 1 (18). 11 Control MASTER para el volumen general. 12 Botón VOICE PRIORITY con indicador LED para la función de prioridad de micrófono: Cuando se pulsa el botón (LED iluminado), el volumen de las otras fuentes de audio se reduce sustancialmente durante los anuncios de micrófono. 13 Entrada LINE IN (tomas RCA) para conectar una fuente de audio con nivel de señal de línea, p. ej. lector CD/MP3. 14 Salidas LINE OUT (tomas RCA) y AUX OUT (jack 3,5 mm) para enviar la señal mezclada de las fuentes de audio realizadas a otro recinto activo o a un grabador, por ejemplo. Nota: En estas tomas, los controles de tono (6) y el control MASTER (11) no tendrán ningún efecto en las señales de salida. 15 Entrada AUX IN (jack 3,5 mm) para conectar una fuente de audio con nivel de línea, p. ej. lector CD/MP3. 16 Botón para conectar el receptor Bluetooth (mantener pulsado durante unos instantes) o para desconectarlo (pulsar brevemente) (apartado 7.2).

Botón parpadea: No hay conexión con la fuente de audio Bluetooth.

Botón iluminado continuamente: Conexión establecida con la fuente de audio Bluetooth.

17 Entrada MIC 2 (jack 6,3 mm) para conectar un micrófono. 18 Entrada MIC 1 (combinada toma XLR/jack, 6,3 mm) para conectar un micrófono. 19 Toma de corriente para la conexión a un enchufe (230 V/50 Hz) mediante el cable de corriente entregado.

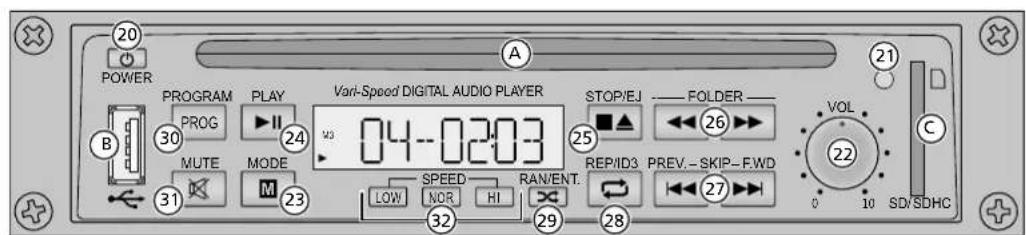

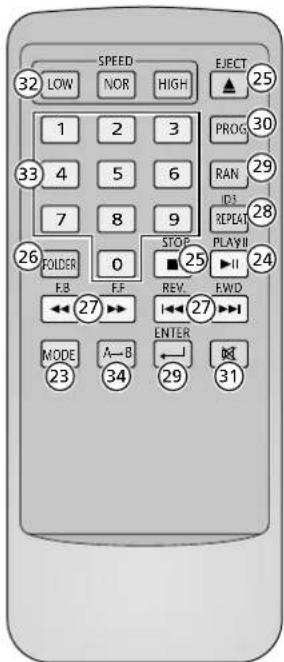

3.1 Lector CD / MP3 con control remoto

ver figura ①

MENO REP1 ALL RAN PROOF A-B MD CD II 04-0203 Visualizador
Medios MP3 "M3" CDs de audio "CD" Reproducción ▶Pausa : Ⅱ Número de la pista en la carpeta y tiempo transcurrido de la pista (se mantiene parpadeante en el modo pausa) Cuando el lector está parado: Cuando el lector Númedo de carpetas y pistas, p. ej. 10-57 10 carpetas, 57 pistas	Reproducción ▶Pausa : Ⅱ Número de la pista y tiempo transcurrido de la pista (se mantiene parpadeante en el modo pausa) está parado: Número de pistas, p. ej. ∞ 20-0000 20 pistas
"REP1" Repetición de la pista "REP1 F" Repetición de la carpeta "ALL" Repetición de todas las pistas "RAN" Reproduccion aleatoria "A→B" empieza a parpadear cuando se define el inizio de un bucle y se indica siempre mierzas se reproduce el bucle "PROG"@muerzas se programa una secuencia de pistas "MEMO"@muerzas se reproduce la secuencia de pistas

20 Botón POWER para conectar y desconectar el lector

21 Sensor IR para las señales del control remoto

Elemento de control		Función
en elcontrol remoto
en el lector
22	Volumen
		Paraaabrearelvolumen
23	Selección del medio de reproducción
MODE		Para commutarentre CD, medio de almacenimiento USB ytarjeta de memoria
MODE
24	Reproducción/Pausa
PLAY		Para.iniciarla reproducciónypara携带ainre reproduccióny pausa
PLAYI
25	Modo paro/Expulsar el CD
STOPEJ		Para parar la reproducción;en el modo paro:para expulsar el CD
ELECT		Cuando se haya expulsado el CD pero no se haya extraido,pulse este botón para introducirlo de nuevo.
STOP		Para parar la reproducción
26	Selección las carpetas
FOLDER		Para iralapetatésingular(>)o alacarpetaanterior(>)
FOLDER		Parairalacarpeta singular
27	Saltar pistas/Avance/retrocesorápido
PREV-SKIP-F.WC		▲:para iralapista singular,▲:para iralincidofela pista;ceda vez que se pulse el botón de nuevo,el lectroretrocederàuna pistaAvance/ retrocesorápido:mantenga pulsado▶ol
REV.FWD		▲:para iralapista singular,▲:para iralincidofela pista;ceda vez que se pulse el botón de nuevo,el lectroretrocederàuna pista
FBFF		Avance/ retrocesorápido:pulse brevamente▶o▼.Pulse■en el punto deseado.

Notas

1. Seleccionar carpetas y pistas durante la reproducción/pausa: Seleccione la carpeta (indicación breve del número de carpeta y punto 00:00): Empezar la reproducción de la pista 1. Si es necesario, vaya a otra pista. Seleccionar carpetas y pistas en el modo para: Seleccione la carpeta y vaya a la pista deseada de la carpeta (indicación del número de carpeta y número de pista en la carpeta). Inicie la reproducción. 2. Botón: Cuando este botón esté pulsado, mientras el lector esté en el modo pausa (durante el funcionamiento del CD) o en una secuencia de pistas programada, el lector retrocederá inmediatamente una pista.

Elemento de control		Función
en el control remoto
en el lector
28		Repetición continua/ Función etiqueta ID3
REYNOS		Paracaebar entre: - repetir la pista ("REP1") - repetir la carpeta ("REP1 F")* - repetir todas las pistas ("ALL") - sin repetitiona Paraactivar la configuración etiqueta ID3*,mantenga pulsado el botón 2seguidos durante la reproducción:Por el visualizador pa-sará el nombrede archival ("FILE"), nombre de pista ("TITLE"), artista ("ARTIST") yalbum ("ALBUM"). Para desactivar la fun-ción,mantenga pulsado neutramente el botón 2seguidos. La configuración se desactivará automatistically cuando pase a la pista siguiente o cuando se pulse un botón. *sólo para medios MP3
ID3 REPEAT
29		Reproducción aleatoria continua / Confirmación de la selección de pista
RANIENT		Para producir todas las pistas enorden aleatorio ("RAN"): on/off Para confirmar la selección de pista:ver posición 38
RAN		Para producir todas las pistas enorden aleatorio ("RAN"): on/off
ENTER		Para confirmar la selección de pista:ver posiciones 30 y 33
30		Programar una secuencia de pistas
PROGRAM PROS		1.Pulse PROG (seindicará "PROG"). 2. Seleectione la prima pista: - pulse I←/→I para ir a la pista; seleccione la carpeta antes de selectionar la pista, si es necesario o - utilise los botones numéricos para entrada el número de pista* y pulse RAN/ENT. o ENTER para confirmarla selección de pista. 3.Procedaal徟能mo modo para programar el resto de pistas (10 max.). 4.Pulse ▷II para iniciar la secuencia de pistas (se indicará "MEMO"). 5.Pulse PROG para NViver al modo de reproducción normal: Se borrarà la secuencia de pistas. Si no se haactivado ninguna configuración de repetitionc ("REP1" y "ALL" está disponible),el lector parará cuando la secuencia de pistas se haya reproducido y se borrarà la secuencia de pistas. *para medios MP3 con varias carpetas: jEl número de la pista en el medio, no el número en la carpeta!
PROG
31		Silenciar el sonido
MUTE		Para silenciar y devolver el sonido
32		Cambiar la velocidad (y el pitch)
SPEED		HI(GH):paraaugentar la velocidad en 10 niveles LOW:para reducir la velocidad en 10 niveles NOR:paravoltar a la velocidad normal Pulse HI(GH) o LOW repetidamente hasta que se alcance la velocidad deseada. Elvisualizador indicarabrevmente el ajuste, p.ej.
SPEED LOST NDR HSD		Velocidad normalumentada en 5 niveles PH OS VELocidad normal redunda en 2 niveles
33		Selecciónaruna pista mediatele número de pista
1...0		Entre el número de pista* y pulse ENTER para confirmar. *para medios MP3 con varias carpetas: jEl número de la pista en el medio, no el número en la carpeta!
34		Repetir una seccióndeuna pista(bucle continuo)
A-B		Pulse el botón al principal y al final de la sección. Para salir del bucle, pulse de nuevo el botón.

A Ranura de CD: Inserte un CD hasta que se introduzca automáticamente. B Puerto USB para conectar una unidad flash USB o un disco duro USB con alimentación separada. C Ranura para una tarjeta de memoria SD/SDHC.

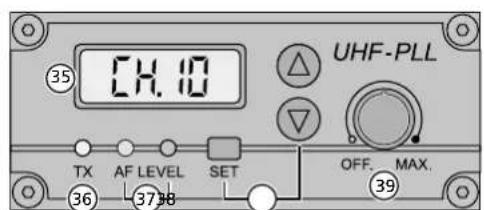

3.2 Módulo de transmisión AUDIO LINK TX

Ver figura ①

Modo Audio Link inalámbrico: Mediante el módulo de transmisión de un recinto activo TXA-1022CD (unidad Master), puede transferirse su señal de audio a los receptores de otros recintos activos (unidades Slave) de la gama TXA-800/-1020. En los receptores de los aparatos Slave, ajuste el canal de transmisión y ajuste el módulo de transmisión del aparato Master en el mismo canal. Tenga en cuenta que: En el aparato Master, hay que ajustar el módulo de recepción y el módulo de transmisión en canales diferentes; de lo contrario habrá retroalimentación.

Nota: Los controles de tono (6) y el control MASTER (11) del aparato Master no tendrán ningún efecto en la señal de audio del módulo de transmisión.

Elementos de control y visualización
35	Visualizador para indicar el canal de transmisión (CH 1 ... CH 16)
36	Indicador de transmisión; se iluminará cuando se conecte el modulo de transmisión
37	Indicadores de niven de la senal de audio en la entrada del modulo de transmisión: - LEDamarillo: Se iluminará cuando se alcance un niven minimo spécifique - LED rojo: Indicador de sobrecarga, sólo deberia iluminarse brevamente para picos de senal; si se ilumina continually, reduzca el volumen de la(s) fuente(s) de audio correspondiente(s)
38	Botones paraaabstareel canal de transmisión: 1. Pulse el botón SET: La indicación de canal empezará a parpadear en el visualADOR. 2. Mrientras parpadee la indicación de canal (10segundos), se podrnanutilizar los botones de flecha para selecciónar el canal. 3. Confirméel canal selecciónado con el botón SET (de lo contrario, el modulo de transmisiónvoltar al canal ajustado previamenteuponés de 10segundos). Para indicar brevamente la Frequencia de radio durante el funcionaimiento, mantenga pulsado uno de los botones de flecha: El visualizador indicarà la Frequencia en lugar del canal,mantñas el botón de flecha está pulsado.
39	Interruptor Power y control del volumen del modulo de transmisión

4 Colocación/Transporte

Coloque el aparato como se describe o móntelo en un pie de altavoz mediante el vaso para pie de su parte inferior. Para el transporte, el aparato contiene un asa telescópica. Presione el botón de desbloqueo de la parte inferior del asa y extraiga / repliegue el asa según convenga.

5 Alimentación

5.1 Funcionamiento por corriente / recargar las baterías

Para utilizar el aparato mediante la corriente y/o para recargar las baterías internas, conecte el cable de corriente entregado a la toma de corriente (19) y a un enchufe (230 V / 50 Hz).

Cuando el aparato esté conectado a la corriente, las baterías se recargarán automáticamente: Durante la recarga, los indicadores LED para el estado de las baterías (4) se iluminarán continuamente uno tras otro. No es necesario conectar el aparato para la recarga; sin embargo, puede configurarlo durante el proceso de carga. En cuanto se complete el proceso de carga, el LED "FULL" se iluminará continuamente.

Después del funcionamiento o después de recargar las baterías, desconecte el aparato de la corriente para prevenir un consumo innecesario.

5.2 Funcionamiento por baterías

Durante el funcionamiento por baterías, el LED correspondiente (4) indica el estado de carga de las baterías recargables:

FULL 80 - 100% cargado 80% Menos del 80% cargado 50% Menos de 50% cargado 20% Menos de 20% cargado

Importante: Para prevenir daños en las baterías por una descarga profunda y para prevenir una reducción de la vida de las baterías, preste atención a las notas siguientes: - Recargue siempre las baterías completamente antes del funcionamiento inicial y después de un largo periodo de almacenamiento.

Si el LED "20%" empieza a parpadear, significa que las baterías están casi descargadas y deberían recargarse lo más pronto posible. - Recargue completamente las baterías antes de un largo periodo de almacenamiento y por lo menos cada 2 meses durante el almacenamiento.

6 Conexiones de Audio

Desconecte el aparato antes de realizar cualquier conexión.

6.1 Entradas

Se pueden conectar dos micrófonos: mediante un conector XLR o jack de 6,3 mm, a la toma MIC 1 (18) o, mediante un conector jack de 6,3 mm, a la toma MIC 2 (17).

Los aparatos de audio con nivel de señal de línea (p. ej. lector CD / MP3, mezclador, pletina, sintonizador) pueden conectarse a las tomas RCA LINE IN (13) y a la toma jack de 3,5 mm AUX IN (15). Se pueden conectar aparatos mono y estéreo; en caso de una señal de entrada estéreo, el canal izquierdo y el canal derecho se combinan en una señal mono.

6.2 Salidas

Los aparatos de audio adicionales como un grabador u otro recinto activo se pueden conectar a las salidas LINE OUT y AUX OUT (14). La señal mezclada de las fuentes de audio estará disponible en ambas salidas sin que la afecten ni los controles de tono (6) ni el control MASTER (11). En cada toma de salida - las dos tomas RCA y la toma jack de 3,5 mm - hay una señal mono disponible.

7 Funcionamiento

PRECAUCIÓN

No ajuste nunca un volumen muy elevado. ¡Los volúmenes altos permanentes pueden dañar su oído!

Su oído se acostumbrará a los volúmenes altos que no lo parecen tanto después de un rato. Por lo tanto, no aumente un volumen alto después de acostumbrarse a él.

1) Antes de conectar el aparato, ponga el control MASTER (11) en "MIN". 2) Para conectar y desconectar el aparato, utilice el interruptor POWER (5). Se iluminará el interruptor cuando el aparato está conectado. Los indicadores del estado de las baterías (4) indicarán el estado de carga de las baterías recargables.

Para prevenir daños en las baterías recargables por una descarga profunda durante el

funcionamiento con baterías, la protección contra descargas desconectará automáticamente el aparato cuando sea necesario. De todos modos, debido a la autodescarga de las baterías, una descarga profunda también puede suceder cuando el aparato no se utiliza durante un periodo de tiempo largo. Así pues, preste atención al recuadro "Importante" del apartado 5.2.

3) Conecte las fuentes de audio que se tienen que escuchar y ajuste su volumen con los controles correspondientes (ver a continuación); utilice el control MASTER (11) para ajustar el volumen general del recinto activo.

Ajuste de volumen de las fuentes de audio:

• Para las dos unidades de recepción del módulo de recepción de 2 canales, utilice el control de volumen correspondiente (2), CH.A o CH.B

funcionamiento: ver apartado 7.1

• Para el lector de audio integrado, utilice el control de volumen VOLUME (22)

funcionamiento: ver apartados 7.3 y 3.1

• Para un aparato conectado a la entrada AUX IN (15) y para el receptor Bluetooth, utilice el control de volumen (8) del panel de funciones.

funcionamiento del receptor Bluetooth: ver apartado 7.2

Nota: El control determinará el volumen de la señal mezclada de ambas fuentes cuando se realizan al mismo tiempo.

• Para un aparato conectado a la entrada LINE IN (13), utilice el control de volumen (7) del panel de funcionamiento LINE
• Para un micrófono conectado, utilice el control de volumen (10 a 9) sobre la entrada correspondiente

Desconecte las fuentes sin uso o ajuste su volumen al mínimo.

4) Para usar el módulo de transmisión: ver apartado 3.2. 5) Utilice el control de frecuencias agudas TREBLE y el control de frecuencias graves BASS (6) para ajustar el tono del recinto activo. 6) Utilice el botón VOICE PRIORITY (12) para activar la función de prioridad de micrófono. Cuando se pulsa el botón (LED bajo el botón iluminado), el volumen de la música reproducida en este momento se reducirá substancialmente, mientras se realizan anuncios

Nota: La dirección también tendrá un efecto en la señal de calidad de las tomas LINE OUT y AUX OUT (14) y también en la señal de calidad del módulo de transmisión.

7.1 Funcionamiento del módulo de recepción

Si utiliza el módulo de recepción de 2 canales y dos emisores apropiados (p. ej. emisor de petaca TXA-800HSE, micrófono inalámbrico TXA800HT), se pueden crear dos vías de transmisión.

1) Las unidades de recepción A y B del módulo tienen un control (2), CH.A y CH.B respectivamente, para ajustar el volumen y para conectarlas y desconectarlas. Para conectar una unidad de recepción, avance el control correspondiente desde la posición "OFF" ("Desconectado"). La mitad izquierda del visualizador (1) es para la unidad de recepción A, la mitad derecha para la unidad de recepción B. Cuando se haya conectado una unidad de recepción, la mitad correspondiente del visualizador indicará el canal de transmisión. Para indicar la frecuencia de radio, pulse un botón de flecha (Δ para A, para B). La indicación previa reaparecerá 2 segundos después. 2) Utilice los botones (3) del módulo para ajustar los canales de transmisión, ya sea manualmente o mediante un escaneo automático. Deje los emisores correspondientes desconectados por el momento.

Escaneo de canal:

Mantenga pulsados simultáneamente los botones Δ y durante 1 segundo aprox. hasta que aparezca SE en el visualizador. Empe

zará el escaneo: Las unidades de recepción se ajustarán en canales libres sin interferencias mutuas. Si no se encuentran canales libres, se mantendrá el ajuste de los canales.

Selección manual de canal:

Si ambas unidades de recepción A y B están conectadas:

1. Mantenga pulsado el botón SET hasta que la indicación de canal de la unidad de recepción A empiece a parpadear en el visualizador.
2. Seleccione el canal para la unidad de recepción A con el botón Δ o y luego confirme con el botón SET.
3. La indicación de canal de la unidad de recepción B empieza a parpadear en el visualizador. Seleccione el canal para la unidad de recepción B con el botón Δ o y luego confirme con el botón SET.

Si solo se ha conectado una unidad de recepción A o B: Mantenga pulsado el botón SET hasta que la indicación de canal empiece a parpadear en el visualizador. Seleccione el canal con el botón Δ o y luego confirme con el botón SET.

Si un canal no se confirma en 10 segundos con el botón SET, saldrá del modo de ajuste y se mantendrá el canal previamente ajustado.

Nota: Las unidades de recepción no se pueden ajustar en el mismo canal.

Si, con el emisor desconectado, la barra de segmentos A o B del visualizador indica recepción, significa que hay interferencias o que se reciben señales de otros emisores. En este caso, utilice un canal diferente. 3) Conecte los emisores y ajústelos en los canales del módulo de recepción: Ajuste un emisor en el canal de la unidad de recepción A y ajuste el segundo emisor en el canal de la unidad de recepción B. La barra de segmentos respectiva del visualizador indica la fuerza de las señales de radio recibidas. Utilice los controles (2) para ajustar el volumen deseado para cada unidad de recepción. Si no se indica ninguna recepción o si la recepción es pobre, compruebe si: - Las baterías del emisor se han descargado. - La recepción está obstaculizada por objetos de metal u otras fuentes de gran frecuencia. - La distancia entre el emisor y el módulo de recepción es demasiado grande. - El valor de umbral para la supresión de interferencias (squelch) es muy alto (ver apartado 7.1.2).

7.1.1 Cambiar el ajuste de grupo

(para funcionar con 2 módulos de recepción)

El aparato se puede ampliar con otro módulo de recepción de 2 canales (disponible como artículo TXA-1020MR). Para ajustar los cuatro canales de transmisión mediante un escaneo de canal, cambie el ajuste de grupo de ambos módulos de recepción:

1) Desconecte las unidades de recepción A y B. Luego mantenga pulsado el botón SET cuando conecta una unidad de recepción. El visualizador indica el ajuste de grupo actual F1 (con el número parpadeando). 2) Utilice el botón o ∇ para cambiar a F2. 3) Pulse el botón SET para salir del modo de ajuste de grupo. Se activará el modo de ajuste de squelch; para salir del modo, pulse el botón SET.

Nota: Se sale de los modos de ajuste automáticamente antes de 5 segundos si no se pulsa ningún botón. Se guardará cualquier ajuste realizado.

Realice el escaneo de canal para el primer módulo de recepción, active los dos emisores apropiados y ajústelos según corresponda. Deje los dos emisores conectados para que se salten los canales realizados durante el escaneo del segundo módulo de recepción. Luego realice el escaneo de canal para el segundo módulo de recepción, active los dos emisores apropiados y ajústelos según corresponda.

7.1.2 Ajuste del squelch

La función squelch silenciará la unidad de recepción correspondiente cuando el nivel de la señal de radio recibida caiga por debajo del valor de umbral ajustado. Por lo tanto, las señales de interferencia no provocarán ruidos cuando el emisor se desconecte o cuando la señal de radio sea insuficiente. Si los niveles de las señales de interferencia están por debajo del valor de umbral, la unidad de recepción se silenciará.

Un valor de umbral alto ofrecerá una mayor resistencia a las interferencias pero también

reducirá el rango de transmisión. Por lo tanto, cuando la recepción es buena, se puede usar un valor de umbral alto; sin embargo, cuando el emisor y el receptor están muy separados entre sí, se recomienda un valor de umbral bajo.

1) Desconecte las unidades de derecha e izquierda A y B. Luego mantenga pulsado el botón SET cuando conecta una unidad de derecha. El visualizador indicará el ajuste de grupo F o F con el número parpadeando. 2) Pulse el botón SET para salir del modo de ajuste de equipo y para activar el modo de ajuste de squelch: 5 para "Squelch" y el valor actual (parpadeando) aparecerán en el visualizador. 3) Utilice el botón o para ajustar el valor (nivel 7= valor de umbral más alto). Pulse el botón SET para salir del modo de ajuste de squelch.

Nota: Se sale de los modos de ajuste automáticamente antes de 5 segundos si no se pulsa ningún botón. Se guardará cualquier ajuste realizado.

7.2 Funcionamiento del receptor Bluetooth

El receptor Bluetooth se puede usar para establecer una conexión inalámbrica con una fuente de audio Bluetooth (p. ej. smartphone, tableta, lector MP3) que permita al sistema amplificador reproducir datos de audio.

Nota: La fuente Bluetooth tiene que ser compatible con el protocolo A2DP (Advanced Audio Distribution Profile); de lo contrario no se podrá realizar ninguna conexión inalámbrica.

1) Para conectar el receptor Bluetooth, mantenga pulsado el botón (16) durante 2 segundos aprox. El botón empezará a parpadear para indicar que no hay conexión con la fuente Bluetooth y que el receptor Bluetooth está listo para "emparejarse" (enlazar la fuente Bluetooth con el receptor Bluetooth). 2) En la fuente Bluetooth, conecte la función Bluetooth y realice el proceso de "emparejamiento" (ver instrucciones de la fuente Bluetooth, si es necesario). En el visualizador de la fuente Bluetooth, el receptor Bluetooth aparecerá como "TXA SERIES". El botón se iluminará continuamente en cuanto se complete el enlace. 3) Inicie la reproducción de datos de audio en la fuente de señales Bluetooth. La fuente Bluetooth se puede usar como desee (selección de pista, ajuste de volumen, pausa, etc.). 4) Utilice el control AUX (8) del recinto activo para ajustar el volumen.

Nota: El control de volumen también se aplicará al aparato que está conectado a la entrada AUX (15); por lo tanto, no utilice esta entrada durante el funcionamiento Bluetooth. De lo contrario, ambas fuentes se reproducirán al mismo tiempo.

5) Cuando se desconecte la conexión Bluetooth (p. ej. cuando la fuente Bluetooth se mueve fuera del rango de la conexión inalámbrica), el botón volverá a parpadear y habrá que realizar de nuevo el proceso de "emparejamiento". 6) Para desconectar el receptor Bluetooth, pulse brevemente el botón *. El botón ya no se iluminará.

7.3 Funcionamiento del lector CD/MP3

El lector permite reproducir no solo CDs de audio estándar sino también CDs, medios de almacenamiento USB y tarjetas de memoria SD/SDHC con archivos MP3.

Notas

1. Dependiendo del tipo de CD, del grabador de CDs y del programa de grabación realizado, pueden aparecer problemas al reproducir CD-RWs.
2. El lector también soporta la reproducción de archivos WMA.
3. Debido a la gran cantidad de fabricantes de medios de almacenamiento y de drivers, no podemos garantizar que todos los medios de almacenamiento sean compatibles con este lector.
4. El humo del tabaco y el polvo puede penetrar fácilmente a través de todas las aberturas del lector y depositarse en las ópticas del sistema de muestreo láser. Estas impurezas pueden provocar errores de lectura o interrupciones en el sonido. El personal cualificado debe limpiar el lector. Tenga en cuenta que se cobrará un cargo por la limpieza, incluso durante el periodo de garantía.
5. La memoria antichoque del lector puede compensar los golpes o las vibraciones temporales que puedan suceder durante el muestreo del CD; sin embargo, no puede compensar golpes severos y vibraciones continuas. Para el funcionamiento con CD, el aparato debe utilizarse sin moverlo, es decir, colocarlo en un lugar inmóvil.

El control remoto IR del lector se entrega con una batería. Antes de iniciar el funcionamiento, extraiga la lámina del soporte de la batería. Cuando pulse un botón, dirija siempre el control remoto hacia el sensor IR (21) del lector. No puede haber obstáculos entre el control remoto y el sensor.

Si el control remoto no se va a utilizar durante un largo periodo de tiempo, quite la batería como precaución para que el control remoto no se dañe si se derrama la batería.

Cambiar la batería:

Apriete el cierre del soporte de la batería hacia la derecha (primera flecha de la figura a continuación) y extraiga el soporte (segunda flecha). Extraiga la batería antigua y coloque la batería nueva (pila botón de 3 V tipo CR 2025) en el soporte con el polo positivo mirando hacia arriba. Coloque el soporte de nuevo en el control remoto.

Las baterías desgastadas no deben depositarse en el contenedor habitual. Llévelas siempre a un contenedor especializado, p. ej. el contenedor selectivo de su tienda.

Para conectar y desconectar el lector, utilice el botón POWER (20).

Insertar un medio de reproducción:

• Inserte un CD con la inscripción hacia arriba en la ranura de CD (A) hasta que se introduzca automáticamente.
• Conecte un medio de almacenamiento USB (unidad flash USB o disco duro USB con alimentación separada) al puerto USB (B).
• Inserte una tarjeta de memoria (esquina biselada hacia arriba y contactos a la derecha) en la ranura SD / SDHC (C) hasta que encaje.

Para extraer la tarjeta, presione la tarjeta en la ranura hasta que se libere.

Para cambiar entre los medios de reproducción, utilice el botón MODE (23). Después de leer un medio, se inicia automáticamente su reproducción. Si se ha seleccionado un medio de almacenamiento USB o una tarjeta de memoria y luego se extrae, el lector cambia automáticamente al mecanismo de lectura CD. Sucede lo mismo cuando se introduce un CD nuevo.

Las opciones de control e información sobre las indicaciones del visualizador se pueden encontrar en el Apartado 3.1.

8 Especificaciones

Potencia del amplificador

Potencia nominal: 120 W

Potencia musical: 170 W

Altavoces: 25 cm (10") altavoz de bajos y 2,5 cm (1") tweeter

Rango de frecuencias: 20-20000 Hz

Sensibilidad de entrada: 6 mV (MIC 1/2), 300 mV (LINE /AUX IN)

Nivel LINE /AUX OUT: 1 V

Conexiones

MIC 1: Toma combinada XLR/jack 6,3 mm, sim.

MIC 2: Jack 6,3 mm, sim.

LINE IN/OUT: Tomas RCA

AUX IN/OUT: Jacks 3,5 mm

Control de tono: ±10 dB / 100 Hz (BASS) ±10 dB / 10 kHz (TREBLE)

Temperatura ambiente: 0-40°C

Alimentación

Voltaje de corriente: 230V/50Hz Consumo: 170 VA

Funcionamiento

mediante baterías: Baterías de plomo gel recargables integradas (2×12V / 4,5Ah)

Tiempo de referencia: 4-6 horas aprox.

Dimensiones (B×H×P): 360×580×320 mm

Peso: 19,2 kg

8.1 Transmisión inalámbrica

Rango: Aprox. 30 m

Potencia de transmisión del

módulo de transmisión: ≤ 10 mW (EIRP)

Frecuencias de radio

Canal	Frecuencia	Canal	Frecuencia
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz

El número de canales que se utilizan en paralelo dependerá de las condiciones del lugar en el que se realice (p. ej. interferencias de otros sistemas inalámbricos o fuentes de alta frecuencia como fluorescentes). En condiciones ideales, se pueden usar hasta ocho canales al mismo tiempo sin interferencias entre sí. Dos ejemplos de una selección de canales correcta para ocho vías de transmisión inalámbrica:

Ejemplo 1: canal 01 - canal 03 - canal 06 - canal 12

Ejemplo 2: canal 06 - canal 09 - canal 15 - canal 16

Sujeto a modificaciones sociales.
