Producttype	Draagbaar versterkt systeem met actieve 2-weg luidspreker, klasse D versterker, CD/MP3-speler, Bluetooth-ontvanger en UHF radiomodules
Merk	Monacor
Model	TXA1022CD
Afmetingen (b × h × d)	360 × 580 × 320 mm
Gewicht	19,2 kg
Netvoeding	230 V / 50 Hz
Accuvoeding	Interne lood-gel accu's 2 × 12 V / 4,5 Ah, gebruiksduur 4 tot 6 uur
Versterkervermogen (nominaal / muziek)	120 W / 170 W
Luidsprekers	Laag 25 cm (10 inch), hoog 2,5 cm (1 inch)
Frequentiebereik	20 - 20.000 Hz
Audio-ingangen	2 × microfoon (jack 6,35 / XLR), 2 × lijn (RCA), 1 × aux (jack 3,5)
Audio-uitgangen	Lijn (RCA), aux (jack 3,5)
Draadloze connectiviteit	Bluetooth (A2DP), UHF-ontvangst 2 kanalen (863,1 - 864,9 MHz), UHF-zending (zelfde band)
Ingebouwde speler	CD / MP3, USB, SD/SDHC-kaart met infrarood afstandsbediening
Equalizer	Lage tonen (BASS) en hoge tonen (TREBLE)
Microfoonprioriteitsfunctie	Ja, met speciale toets
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud en reiniging	Gebruik een droge, zachte doek. Gebruik geen chemicaliën of water.
Veiligheid	Open het apparaat niet. Bescherm tegen spatwater en vocht. Haal de stekker eruit bij zichtbare schade.
Reserveonderdelen / repareerbaarheid	De accu's zijn intern en vervangbaar door een technicus. De afstandsbediening gebruikt een CR2025-batterij.
Algemene informatie	Conform aan Europese richtlijnen. Conformiteitsverklaring beschikbaar op www.monacor.com.

Veelgestelde vragen - TXA1022CD Monacor

Hoe zet ik de TXA1022CD luidspreker aan?

Gebruik de POWER schakelaar (markering 5) om het apparaat aan of uit te zetten. Wanneer het is ingeschakeld, licht de schakelaar op.

Hoe verbind ik een draadloze microfoon?

Zet de bijbehorende ontvanger aan (CH.A of CH.B) door de volume-instelling (2) uit de OFF-stand te draaien. Stel het zendkanaal in met de toetsen (3) en zorg ervoor dat de zender hetzelfde kanaal gebruikt. Zie hoofdstuk 7.1 voor meer details.

Hoe gebruik ik Bluetooth?

Houd de toets (16) ongeveer 2 seconden ingedrukt om de Bluetooth-ontvanger te activeren. De toets knippert. Zoek op uw Bluetooth-bron (smartphone, enz.) naar apparaten en selecteer 'TXA SERIES'. Na het koppelen blijft de toets branden. Stel het volume in met de AUX-knop (8).

Hoe laad ik de interne accu's op?

Sluit de meegeleverde netsnoer aan op de aansluiting (19) en op een 230 V / 50 Hz stopcontact. De ingebouwde lader werkt zelfs als het apparaat is uitgeschakeld. De LEDs (4) geven de voortgang aan: ze gaan achtereenvolgens branden en 'FULL' blijft branden wanneer de lading compleet is.

Wat is de gebruiksduur op accu's?

De gebruiksduur is ongeveer 4 tot 6 uur, afhankelijk van het volume en gebruik. Wanneer de LED '20%' knippert, laad dan zo snel mogelijk op om diepe ontlading te voorkomen.

Hoe stel ik de equalizer in?

Gebruik de knoppen TREBLE (hoge tonen) en BASS (lage tonen) (markering 6) om de toon van de luidspreker aan te passen. Deze instellingen hebben geen invloed op de LINE OUT- en AUX OUT-uitgangen.

Hoe gebruik ik de microfoonprioriteitsfunctie?

Druk op de toets VOICE PRIORITY (12) om deze in te schakelen (de LED gaat branden). Wanneer een microfoon wordt gebruikt, wordt het volume van andere audiobronnen sterk verminderd. Om uit te schakelen, druk nogmaals.

Hoe plaats ik een cd?

Schuif de cd met het etiket naar boven in de sleuf (A) totdat deze automatisch wordt ingetrokken. Om uit te werpen, druk op STOP/EJECT in stopmodus.

Hoe sluit ik een externe audiobron aan?

Gebruik de LINE IN-ingangen (13, RCA-aansluitingen) voor lijnbronnen (cd/mp3-speler) of AUX IN (15, 3,5 mm jack) voor een ander apparaat. Stel het bijbehorende volume in (7 of 8).

Wat te doen als het display van de ontvangstmodule ontvangst aangeeft terwijl de zender is uitgeschakeld?

Dat betekent dat er storingen worden opgevangen. Wijzig het kanaal met handmatige selectie (zie hoofdstuk 7.1) om een vrij kanaal te kiezen.

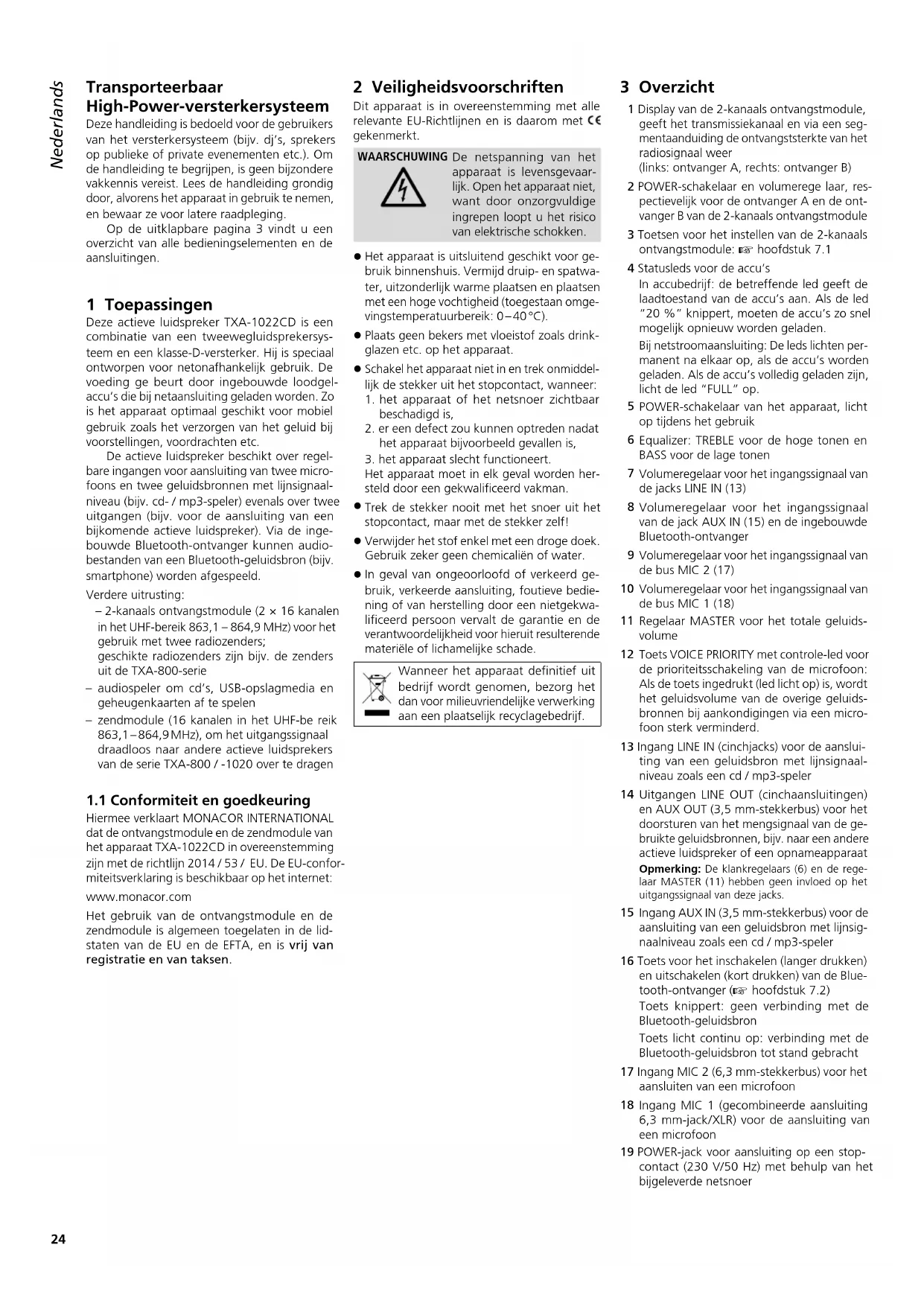

GEBRUIKSAANWIJZING TXA1022CD Monacor

Deze handleiding is bedoeld voor de gebruikers van het versterkersysteem (bijv. DJ's, sprekers op publieke of private evenementen etc.). Om de handleiding te begrijpen, is geen bijzondere vakkennis vereist. Lees de handleiding grondig door, alvorens het apparaat in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Toepassingen

Deze actieve luidspreker TXA-1022CD is een combinatie van een tweewegluidsprekersysteem en een klasse-D-versterker. Hij is speciaal ontworpen voor netonafhankelijk gebruik. De voeding gebeurt door ingebouwde loodgelaccu's die bij netaansluiting geladen worden. Zo is het apparaat optimaal geschikt voor mobiel gebruik, zoals het verzorgen van het geluid bij voorstellingen, voordrachten etc.

De actieve luidspreker beschikt over regelbare ingangen voor aansluiting van twee microfoons en twee geluidsbronnen met lijnsignaalniveau (bijv. cd-/mp3-speler) evenals over twee uitgangen (bijv. voor de aansluiting van een bijkomende actieve luidspreker). Via de ingebouwde Bluetooth-ontvanger kunnen audiobestanden van een Bluetooth-geluidsbron (bijv. smartphone) worden afgespeeld.

Verdere uitrusting:

• 2-kanaals ontvangstmodule (2 × 16 kanalen in het UHF-bereik 863,1-864,9 MHz) voor het gebruik met twee radiozenders; geschikte radiozenders zijn bijv. de zenders uit de TXA-800-serie; audiospeler om cd's, USB-opslagmedia en geheugenkaarten af te spelen
• zendmodule (16 kanalen in het UHF-bereik 863,1-864,9 MHz), om het uitgangssignaal draadloos naar andere actieve luidsprekers van de series TXA-800 / -1020 over te dragen

1.1 Conformiteit en goedkeuring

Hiermee verklaart MONACOR INTERNATIONAL dat de ontvangstmodule en de zendmodule van het apparaat TXA-1022CD in overeenstemming zijn met de richtlijn 2014/53/EU. De EU-conformiteitsverklaring is beschikbaar op het internet:

www.monacor.com

Het gebruik van de ontvangstmodule en de zendmodule is algemeen toegelaten in de lidstaten van de EU en de EFTA, en is vrij van registratie en van taksen.

2 Veiligheidsvoorschriften

Dit apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom met CE gekenmerkt.

WAARSCHUWING

De netspanning van het apparaat is levensgevaarlijk. Open het apparaat niet, want door onzorgvuldige ingrepen loopt u het risico van elektrische schokken.

• Het apparaat is uitsluitend geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40 °C).
• Plaats geen bekers met vloeistof zoals drinkglazen etc. op het apparaat. Schakel het apparaat niet in en trek onmiddellijk de stekker uit het stopcontact, wanneer:
• het apparaat of het netsnoer zichtbaar beschadigd is,
• er een defect zou kunnen optreden nadat het apparaat bijvoorbeeld gevallen is,
• het apparaat slecht functioneert. Het apparaat moet in elk geval worden hersteld door een gekwalificeerd vakman.

Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf! Verwijder het stof enkel met een droge doek. Gebruik zeker geen chemicaliën of water. In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer het apparaat definitief uit bedrijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf.

3 Overzicht

1 Display van de 2-kanaals ontvangstmodule, geeft het transmissiekanaal en via een segmentaanduiding de ontvangsterkte van het radiosignaal weer (links: ontvanger A, rechts: ontvanger B) 2 POWER-schakelaar en volumeregelaar, respectievelijk voor de ontvanger A en de ontvanger B van de 2-kanaals ontvangstmodule 3 Toetsen voor het instellen van de 2-kanaals ontvangstmodule: hoofdstuk 7.1 4 Statusleds voor de accu's In accubedrijf: de betreffende led geeft de laadtoestand van de accu's aan. Als de led 20% knippert, moeten de accu's zo snel mogelijk opnieuw worden geladen. Bij netstroomaansluiting: De leds lichten permanent na elkaar op, als de accu's worden geladen. Als de accu's volledig geladen zijn, licht de led "FULL" op. 5 POWER-schakelaar van het apparaat, licht op tijdens het gebruik 6 Equalizer: TREBLE voor de hoge tonen en BASS voor de lage tonen 7 Volumeregelaar voor het ingangssignaal van de jacks LINE IN (13) 8 Volumeregelaar voor het ingangssignaal van de jack AUX IN (15) en de ingebouwde Bluetooth-ontvanger 9 Volumeregelaar voor het ingangssignaal van de bus MIC 2 (17) 10 Volumeregelaar voor het ingangssignaal van de bus MIC 1 (18) 11 Regelaar MASTER voor het totale geluidsvolume 12 Toets VOICE PRIORITY met controle-led voor de prioriteitsschakeling van de microfoon: Als de toets ingedrukt (led licht op) is, worden het geluidsvolume van de overige geluidsbronnen bij aankondigingen via een microfoon sterk verminderd. 13 Ingang LINE IN (cinchjacks) voor de aansluiting van een geluidsbron met lijnsignaalniveau zoals een cd / mp3-speler 14 Uitgangen LINE OUT (cinchaansluitingen) en AUX OUT (3,5 mm-stekkerbus) voor het doorsturen van het mengsignaal van de gebruikte geluidsbronnen, bijv. naar een andere actieve luidspreker of een opnameapparaat Opmerking: De klankregelaars (6) en de regelaar MASTER (11) hebben geen invloed op het uitgangssignaal van deze jacks. 15 Ingang AUX IN (3,5 mm-stekkerbus) voor de aansluiting van een geluidsbron met lijnsignaalniveau zoals een cd / mp3-speler 16 Toets voor het inschakelen (langer drukken) en uitschakelen (kort drukken) van de Bluetooth-ontvanger (hoofdstuk 7.2)

Toets knippert: geen verbinding met de Bluetooth-geluidsbron

Toets licht continu op: verbinding met de Bluetooth-geluidsbron tot stand gebracht

17 Ingang MIC 2 (6,3 mm-stekkerbus) voor het aansluiten van een microfoon 18 Ingang MIC 1 (gecombineerde aansluiting 6,3 mm-jack/XLR) voor de aansluiting van een microfoon 19 POWER-jack voor aansluiting op een stopcontact (230 V/50 Hz) met behulp van het bijgeleverde netsnoer

3.1 Cd-/mp3-speler met afstandsbediening

zie afbeelding ①

MENOREPT ALL RAN PROOF A-6 MD CD E	Display
Mp3-media "M3" Audio-cd's "CD" Afpelen >pauze : number van de track in de map en afgespeeldeijd van de track (knippert bij pauze) Na het schakenen maar Stop: Na het schakelen aanal mappings en tracks, bijv. 10 mappen, 57 tracks	Afpelen >pauze : number van de track en afgespeeldeijd van de track (knippert bij pauze) aar Stop: aanal tracks, bijv. 20-0000 20 tracks
"REP1" bij herhaling van de track "REP1 F" bij herhaling van de map "ALL" bij herhaling van alle tracks "RAN" bij willekeurig afpelen "A→B" knippert, als het begin van een lus werk ingesteld, en worden bij het afpelen van de lus continu weergegeven "PROG" tijdens het programmeren van een eigén reeks tracks, "MEMO" bij het afpelen van de reeks tracks

20 Toets POWER voor het in- en uitschakelen van de speler

21 Infraroodsensor voor de afstandsbedieningssignalen

Bedieningselement		Functie
op de afstands-bediening
op de spelER
22		Geluidsvolume
		Geluidsvolume instellen
23		Afspeelmedium selecteren
MODE		Omschakelen:tussen cd, USB-aansluiting en geheugenkaart
MODE
24		Afspelen/pauze
PLAY		Afspelen starten en omschakelen:tussen afspelen en pauze
PLAY/II
25		Stop/Cduitwerpen
STOP/J		Afspelen stoppen; in de stopmodus:cd uitwerpen
ELECT		Na het uitwerpen kan de cd die nog in de sleuf zit, opnieuw worden ingetrokken door op de toets te drukken.
STOP		Afspelen stoppen
26		Map selecteren
FOLDER		Noar de volgende (▶) of de vorige (←) map springen
FOLDER		Noar de volgende map springen
27		Noar een volgende of vorige track gaan/versneld vooruit enchteruit zoeken
PREV-SKIP-FWD		▷:aar de volgende track, ▷:aan het begin van de track, dan bij elke keer drukken koert u een track terug snel vooruit/achteruit zoeken: ▷: of ▷: ingedrukt houden
REV.FWD		▷:aar de volgende track, ▷:aan het begin van de track, dan bij elke keer drukken koert u een track terug
EB.EF		Snel vooruit/achteruit zoeken: ▷: of ▷: kort indrukken. Als de gewenste plaat is bereikt, ▷: indrukken.

Aanwijzingen

1. Map- en trackselectie bij afspelen/pauze:

De map selecteren (korte weergave: mapnummer en tijd 00:00), het afspelen van track 1 in de map begint. Zo nodig naar een andere track springen.

Map- en trackselectie in de stopmodus:

De map selecteren en binnen de map naar de gewenste track springen (weergave: mapnummer en tracknummer in de map). Het afspelen starten.

1. Toets: Bij gebruik van de cd-speler in pauzemodus en bij een geprogrammeerde reeks tracks springt de speler meteen een track terug, als u op de toets drukt.

Bedieningselement		Functie
op de afstands-bediening
op de spelere
28		Continuherhaling/ weergave ID3-tag
REPID3		Omschakenussen: - herhaling van de track ("REP1") - herhaling van de map ("REP1 F")* - herhaling van alle tracks ("ALL") - geen herhaling Om de weergave van de ID3-tag*ijdens het afspelen in te scha-kelen, houdt u de toets 2 seconden lang ingedrukt: bestands-naam ("FILE"), tracknaam ("TITLE"), uitvoerder ("ARTIST") en album ("ALBUM") lopen door. Om uit te schakelen, houdt u de toets opnieuw 2 seconden lang ingedrukt. De weergave schakelt ook automatisch uit als de volgende track worden bereikt of door op een willekeurige toets te drukken. * alleen bij mp3-media
ID3 REPIDL
29		Continu afspelen willekeurige tracks/ trackselectie bevestigen
RANENT		Afspelen van alle tracks in willekeurige volgorde ("RAN"): Aan/Uit Trackselectie bevestigen: zich positie 30
RAN		Afspelen van alle tracks in willekeurige volgorde ("RAN"): Aan/Uit
ENTER		Trackselectie bevestigen: zich positie 30 en 33
30		Een reeks tracks programmeren
PROGRAM PROG		1. PROG indrukken ("PROG" wordt weergegeven). 2. De eerste track selecteren: - met 1←/▶naar de track springen, EVT. vooraf de map selecteren of - met de cijfertoetsen het tracknummer* inooven en de trackselectie bevestigen met RAN/ENT. of ENTER. 3. Alle overige tracks (max. 10) net zo programmeren. 4. De trackselectie met ▷starten ("MEMO" wordt weerge-geven). 5. Om maar de normale afspeelmodus terug te keren, PROG indrukken: de reeks tracks worden gewist. Als er geen herhalingsfunctie ingeschakeld is, (beschikbaar�in "REP1" en "ALL"), schakelt de speler na het afspelen van de reeks tracks in de stopstand, de reeks tracks is hiermee gewist. * bij mp3-media met meerere mappen: nummer van de track op het afspeelmedium, Niet nummer in de map!
PROG
31		Dempen
MUTE		Geluidaan/uit
32		Afspeeltempo (en toonhoogte) wijzigen
SPED LOW NOR HIGH		HI(GH): tempo in 10 stappen verhogen LOW: tempo in 10 stappen verlagen NOR: terugkerenaar het normale tempo Druk verschillende keren op HI(GH) of LOW tot het gewenste tempo bereikt is. Op het display worden kort de instilling weergegeven, bijv.
SPED LOW NOR HIGH		normaal tempo met 5 stappen verhoogd PH 05 normal tempo met 2 stappen verlaagd PH-02
33		Track via het tracknummer selecteren
1 ... 0		Het tracknummer* invoerenen met ENTER bevestigen. * bij mp3-media met meerdere mappen: nummer van de track op het afspeelmedium, Niet nummer in de map!
34		Fragment binnen een track herhalen (naadloze loop)
A-B		Druk zowel aan het begin als op het einde van het fragment op de toets. Druk nogmaals op de toets om deze loop te verlaten.

A CD-invoersleuf: schuif de cd in de sleuf tot ze automatisch wordt ingetrokken. B USB-bus voor aansluiting van een USB-geheugenstick of van een USB-schijf met autonome voeding. C Slot voor een SD-/SDHC-geheugenkaart.

3.2 Zendmodule AUDIO LINK TX zie afbeelding ⑩

Draadloos audiolinkbedrijf: Het uitgangssignaal van een actieve luidspreker TXA-1022CD (centraal apparaat) kan via de zendmodule ervan worden overgedragen op de ontvangstmodule van andere actieve luidsprekers (nevenapparaten) in de series TXA-800/-1020. Stel op de ontvangstmodules van de nevenapparaten het transmissiekanaal in, en stel de zendmodule van het centrale apparaat in op hetzelfde kanaal. Ter informatie: Op het centrale apparaat moeten ontvangst- en zendmodule op verschillende kanalen zijn ingesteld, anders worden de signalen teruggekoppeld.

Opmerking: De klankregelaars (6) en de regelaar MASTER (11) op het hoofdapparaat hebben geen invloed op het uitgangssignaal van de zendmodule.

4 Opstelling/transport

Het apparaat kan vrij opgesteld of via de statief-aansluiting aan de onderzijde op een PA-luidsprekerstatief gemonteerd worden.

Voor het transport is het apparaat voorzien van een uittrekbare telescoopgreep. Druk de ontgrendelingstoets aan de greeponderzijde maar beneden en schuif de greep naar wens uit/in elkaar.

5 Voedingsspanning

5.1 Gebruik op netstroom / accu's laden

Als u het apparaat op netstroom wilt gebruiken en / of u de interne accu's wilt opladen, sluit het bijgeleverde netsnoer dan aan op de jack POWER (19) en plug de stekker in een stopcontact (230 V / 50 Hz).

Bij aansluiting op netstroom schakelt het automatische laadsysteem voor accu's in: Tijdens het laden lichten de leds van de batterij-indicator (4) permanent achtereenvolgens op. Het apparaat moet niet ingeschakeld zijn om te laden, maar kan ook tijdens het laden worden gebruikt. Als het laden voltooid is, licht de bovenste led "FULL" permanent op.

Na gebruik of na het laden van de accu's trekt u de stekker van het apparaat uit het stopcontact, zodat er niet onnodig stroom wordt verbruikt.

5.2 Gebruik met accu's

Tijdens het accubedrijf kunt u via de respectieve led van de batterij-indicator (4) de laadtoestand van de accu's aflezen:

FULL: lading 80-100%

80%: lading minder dan 80%

50%: lading minder dan 50%

20%: lading minder dan 20%

Belangrijk: Om beschadiging van de accu's door volledige ontlading te vermijden en een verminderde levensduur ervan te verhinderen, neemt u de volgende aanwijzingen in acht:

Voor de eerste ingebruikname en na langere buitenbedrijfstelling moet u de accu's steeds volledig opladen. - Als de led "20%" knippert, zijn de accu's bijna ontladen en moeten ze zo snel mogelijk worden geladen. Zorg dat de accu's volledig worden geladen voordat u ze voor lange periode opbergt, en herhaal dit ten minste om de twee maanden tijdens de opbergperiode.

Bedieningselementen en display
35	Display voor de weergave van het transmissiekanaal (CH 1 ... CH 16)
36	Zenderled; Licht op bij ingeschakelde zendmodule
37	Niveauleds voor het audiosignal op de ingang van de zendmodule: - gele led:licht op vanaf een bepaald minimumniveau - rode led:oversturingsled, mag slechts bij signaalpieken kort oplichten; als ze permanent oplicht, verminder dan het geluidsvolume van de respectieve geluidsbron(nen)
38	Toetsen voor het instellen van het transmissiekanaal: 1. Druk op de toets SET:De kanaalaanduiding op het display knippert. 2. Zolang de kanaalaanduiding knippert (10 sec lang)kest u met de pijtoetsen het kanaal selec- teren. 3. Bevestig de kanaalkeuze met toets SET (anders schakelt de zendmodule na 10 sec terug maar het tevoren ingestelde kanaal). Omijdens het bedrivf kort de radiofrequency te konnen bekijken, houdt u een van de pijtoetsen ingedrukt:Gedurende dezeijd verschijnt de frequentie inplaats van het kanaal op het display.
39	POWER-schakelaar en volumeregelaar van de zendmodule

6 Audio-aansluitingen

Alle aansluitingen mogen alleen bij uitgeschakeld apparaat worden uitgevoerd.

6.1 Ingangen

U kunt twee microfoons aansluiten: de eerste microfoon via een XLR- of een 6,3 mm-stekker op de aansluiting MIC 1 (18) en de tweede via een 6,3 mm-stekker op de jack MIC 2 (17).

Op de Cinchjacks LINE IN (13) en de 3,5 mm-jack AUX IN (15) kunt u audioapparatuur met lijnsignaalniveau (bijv. cd-/mp3-speler, mengpaneel, cassettedeck, tuner) aansluiten. U kunt zowel mono- als stereoapparatuur aansluiten; bij een stereo-ingangssignaal worden het linker en rechter kanaal tot een monosignaal gemengd.

6.2 Uitgangen

Op de uitgangen LINE OUT en AUX OUT (14) kunt u andere audioapparatuur aansluiten, bijv. een opnameapparaat of een bijkomende actieve luidspreker. Op beide uitgangen is het mengsignaal van de geluidsbronnen beschikbaar, ongewijzigd door de klankregelaars (6) en de regelaar MASTER (11). Op elke uitgangsjack - de twee cinchjacks en de 3,5 mm-jack - is een monosignaal beschikbaar.

7 Bediening

OPGELET: Stel het volume nooit te hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen!

Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

1) Stel de regelaar MASTER (11) van het apparaat in op de stand "MIN", alvorens het apparaat in te schakelen.

2) Om het apparaat in en uit te schakelen, gebruikt u de schakelaar POWER (5). Bij ingeschakeld apparaat licht de schakelaar op. De batterij-indicator (4) geeft de laadtoestand van de accu's aan.

Om bij accubedrijf een beschadiging van de accu's door volledige ontlading te vermijden, zorgt een ontladingsbeveiliging ervoor dat het apparaat automatisch uitschakelt. Door de zelfontlading van de accu's kan een

volledige ontlading echter ook optreden, als het apparaat niet langer wordt gebruikt. Let daar bij absoluut op de tekst in het kader "Belangrijk" in hoofdstuk 5.2.

3) Schakel de geluidsbronnen die u wilt horen in, en stel het gewenste geluidsvolume in met de respectieve regelaars (zie hieronder); met de regelaar MASTER (11) stelt u het totale geluidsvolume voor de actieve luidspreker in.

Regeling van het geluidsbronvolume:

• voor de twee ontvangers van het tweekanaals ontvangstmodule gebruikt u de respectieve volumeregelaar (2), CH.A of CH.B. Bediening: zie hoofdstuk 7.1
• voor de ingebouwde audiospeler gebruikt u de volumeregelaar VOLUME (22). Bediening: zie hoofdstukken 7.3 en 3.1
• voor een apparaat op de ingang AUX IN (15) en voor de Bluetooth-ontvanger gebruikt u de volumeregelaar (8) op het bedieningspaneel AUX

Bediening van de Bluetooth-ontvanger: zie hoofdstuk 7.2

Opmerking: De regelaar bepaalt het geluidsvolume van het mengsignaal van beide bronnen, als ze gelijktijdig worden gebruikt.

• Voor een apparaat op de ingang LINE IN (13) gebruikt u de volumeregelaar (7) op het bedieningspaneel LINE
• Voor een aangesloten microfoon gebruikt u de respectieve volumeregelaar (10 of 9) erboven

Stel het geluidsvolume van niet-gebruikte bronnen steeds in op de minimumstand of schakel de bronnen volledig uit.

4) Voor de bediening van de zendmodule: zie hoofdstuk 3.2. 5) Stel met de regelaar van de hoge tonen TREBLE en de regelaar van de lage tonen BASS (6) de klank in voor de actieve luidspreker. 6) Met de toets VOICE PRIORITY (12) kunt u de voorrangsschakeling van de microfoon activeren. Als de toets is ingedrukt (led eronder licht op), worden bij aankondigingen via een aangesloten microfoon of via een radiomicrofoon het geluidsvolume van de muziek sterk gedempt. Om de functie ongedaan te maken, schakelt u de toets weer UIT.

Opmerking: De functie heeft ook invloed op het uitgangssignaal van de jacks LINE OUT en AUX OUT (14) en ook op het uitgangssignaal van de zendmodule.

7.1 De ontvangstmodule bedienen

Met de 2-kanaals ontvangstmodule en twee geschikte zenders (bijv. zakzender TXA-800HSE, radiomicrofoon TXA-800HT) kunt u twee radioverbindingen opzetten.

1) De ontvangers A en B van de module hebben telkens een regelaar (2), CH.A en CH.B om het geluidsvolume in te stellen en om in en uit te schakelen. Om een ontvanger in te schakelen, draait u de betreffende regelaar van de positie "OFF" ("Uit") uit. De linker helft van het display (1) geldt voor ontvanger A, de rechter voor ontvanger B. Na het inschakelen van een ontvanger verschijnt het transmissiekanaal op de respectieve helft van het display. Door op een pijltjestoets (△ voor ontvanger A, ∇ voor ontvanger B) te drukken, kunt u de radiofrequentie weergeven. Na 2 seconden wordt terug naar de vorige weergave geschakeld.

2) Stel met de toetsen (3) van de module de transmissiekanalen in, ofwel handmatig of door middel van een automatische zoekfunctie. Laat de bijbehorende zenders voorlopig nog uitgeschakeld.

Kanaalzoekfunctie:

Houd de toetsen Δ en ∇ gelijktijdig ca. 1 seconde ingedrukt tot het display verschijnt. De zoekfunctie start: De ontvangers worden op vrije kanalen ingesteld die elkaar niet storen. Als er geen vrije kanalen worden gevonden, worden de ingestelde kanalen behouden.

Handmatige kanaalselectie:

Als beide ontvangers A en B zijn ingeschakeld:

1. Houd de toets SET ingedrukt tot op het display voor ontvanger A de kanaalaanduiding knippert.
2. Selecteer het kanaal voor ontvanger A met de toets Δ of ∇ en bevestig met de toets SET.
3. Op het display knippert voor ontvanger B de kanaalaanduiding. Selecteer het kanaal voor ontvanger B met de toets Δ of ∇ en bevestig met de toets SET.

Als slechts een ontvanger A of B is ingeschakeld: Houd de toets SET ingedrukt tot de kanaalaanduiding op het display knippert. Selecteer het kanaal met de toets Δ of ∇ en bevestig met de toets SET.

Als een kanaal niet binnen de 10 seconden met de toets SET wordt bevestigd, wordt de instelmodus verlaten en het vooraf ingestelde kanaal behouden.

Opmerking: De ontvangers kunnen niet op hetzelfde kanaal worden ingesteld.

Als de respectieve segmentaanduiding A of B op het display bij uitgeschakelde zender ontvangst aangeeft, dan worden stoorsignalen of signalen van andere zenders ontvangen. Selecteer in dit geval een ander kanaal.

3) Schakel de zenders in en stel ze in op de kanalen van de ontvangstmodule: Stel een zender in op het kanaal van ontvanger A en de tweede zender op het kanaal van ontvanger B.

Op het display geven dan de betreffende segmentaanduidingen weer hoe sterk de radio-ontvangst is. Stel met de regelaars (2) voor elke ontvanger het gewenste geluidsvolume in.

Als geen ontvangst wordt weergegeven of als de ontvangst slecht is, controleer dan of: - de batterijen/accu's van de zender leeg zijn; - de ontvangst door metalen voorwerpen of andere hoogfrequentiebronnen wordt gestoord; - de afstand tussen zender en ontvangstmodule groot is;

• de drempelwaarde voor de ruisonderdrukking (squelch) te hoog is ingesteld. Zie hiervoor hoofdstuk 7.1.2.

7.1.1 De groepinstelling wijzigen

(bij gebruik met 2 ontvangstmodules)

Het apparaat kan met een extra 2-kanaals ontvangstmodule (als artikel TXA-1020MR verkrijgbaar) worden uitgebreid. Als u voor het instellen van de vier transmissiekanalen de kanaalzoekfunctie wilt gebruiken, schakel dan bij beide ontvangstmodules de groepinstelling om:

1) Schakel eerst beide ontvangers A en B uit. Schakel dan, met de toets SET ingedrukt, een ontvanger in. Op het display verschijnt de huidige groepinstelling F (het nummer knippert). 2) Schakel met de toets Δ of ∇ om naar F2. 3) Om de groepeninstelmodus te verlaten, drukt u op de toets SET. De squelch-instelmodus wordt opgeroepen en kan door drukken op de toets SET worden verlaten.

Opmerking: De instelmodi worden na 5 seconden zonder drukken op een toets ook automatisch verlaten. Doorgevoerde instellingen worden ook in dit geval opgeslagen.

Voer de kanaalzoekfunctie voor de 1ste ontvangstmodule door, schakel de twee bijbehorende zenders in en stel ze overeenkomstig in. Laat de twee zenders dan ingeschakeld, zodat bij de kanaalzoekfunctie voor de 2de ontvangstmodule de reeds bezette kanalen worden overgeslagen. Voer dan de kanaalzoekfunctie voor de 2de ontvangstmodule door, schakel de twee bijbehorende zenders in en stel ze overeenkomstig in.

7.1.2 De squelch instellen

De ruisonderdrukking (squelch) zorgt voor een demping van de respectieve ontvanger, als het niveau van het radiosignaal onder de ingestelde drempelwaarde zakt. Zo voorkomt u dat hoogfrequente stoorsignalen de ruis versterken, als de zender uitgeschakeld is of het radiosignaal ervan te zwak is: Als de niveaus van de stoorsignalen onder de drempelwaarde liggen, worden de ontvangers volledig gedempt.

Een hogere drempelwaarde biedt grotere ruisongevoeligheid, maar reduceert ook het transmissiebereik. Zo kan bij goede ontvangst een hogere drempelwaarde ingesteld worden, bij grotere afstand tussen zender en ontvanger daarentegen moet een lagere waarde geselecteerd worden.

1) Schakel eerst beide ontvangers A en B uit. Schakel dan, met de toets SET ingedrukt, een ontvanger in. Op het display verschijnt de huidige groepinstelling (F of, het nummer knippert). 2) Om de groepeninstelmodus te verlaten en de squelch-instelmodus op te roepen, drukt u op de toets SET: Op het display verschijnt 59 (voor "Squelch") en de huidige waarde (knippert). 3) Stel met de toets Δ of ∇ de waarde in (niveau 7 = hoogste drempelwaarde). Om

de squelch-instelmodus te verlaten, drukt u op de toets SET.

Opmerking: De instelmodi worden na 5 seconden zonder drukken op een toets ook automatisch verlaten. Doorgevoerde instellingen worden ook in dit geval opgeslagen.

7.2 De Bluetooth-ontvanger bedienen

Via de Bluetooth-ontvanger kan een radioverbinding met een Bluetooth-geluidsbron (bijv. smartphone, tablet-pc, mp3-speler) tot stand worden gebracht, om audiobestanden via het versterkersysteem af te spelen.

Opmerking: De Bluetooth-bron moet volgens het A2DP-protocol werken (Advanced Audio Distribution Profile). Anders is er geen radioverbinding mogelijk.

1) Om de Bluetooth-ontvanger in te schakelen, houdt u de toets ★ (16) ca. 2 seconden lang ingedrukt. De toets knippert en geeft daarmee aan dat er geen verbinding met de Bluetooth-bron bestaat, en de Bluetooth-ontvanger gereed is voor "pairing" (het koppelen van de Bluetooth-bron en Bluetooth-ontvanger).

2) Schakel op de Bluetooth-bron de Bluetooth-functie in en voer de "pairing" uit (zie eventueel de handleiding van de Bluetooth-bron). De Bluetooth-ontvanger wordt op het display van de Bluetooth-bron aangegeven met "TXA SERIES". Na succesvolle koppeling licht de toets ♣ constant op.

3) Start het afspelen van de audio op de Bluetooth-bron. De Bluetooth-bron kan naar wens worden bediend (trackselectie, geluidsvolume instellen, afspelen onderbreken, enz.).

4) Gebruik op de actieve luidspreker de AUX-regelaar (8) om het geluidsvolume in te stellen. Opmerking: De volumeregelaar geldt ook voor het apparaat op de AUX-ingang (15); gebruik deze ingang niet bij Bluetooth-gebruik. Anders worden beide geluidsbronnen gelijktijdig weergegeven.

5) Bij verbreken van de Bluetooth-verbinding (bijv. als de Bluetooth-bron buiten het bereik van de radioverbinding wordt geplaatst) begint de toets opnieuw te knipperen. Het "pairen" moet dan opnieuw worden uitgevoerd.

6) Om de Bluetooth-ontvanger uit te schakelen, drukt u op de toets ♣. De toetsverlichting gaat uit.

7.3 De cd-/mp3-speler bedienen

Met de speler kunt u zowel gewone audio-cd's als cd's, USB-opslagmedia en SD-/SDHC-geheugenkaarten met mp3-bestanden afspelen.

Opmerkingen

1. Bij cd-rw's kan het afspelen, afhankelijk van het cd-type, de gebruikte cd-brander en het brandprogramma, problematisch verlopen.
2. De speler ondersteunt ook het afspelen van bestanden in WMA-formaat.
3. Door de verscheidenheid aan opslagmediafabrikanten en besturingsprogramma's kan niet gegarandeerd worden dat alle opslagmedia compatibel zijn met deze speler.
4. Sigarettenrook en stof dringen makkelijk in alle openingen van de cd-speler en zetten zich ook af op de optische onderdelen van het laseraftastsysteem. Mocht deze afzetting tot leesfouten en klankstoringen leiden, dan moet de cd-speler door een gekwalificeerd vakman worden gereinigd. De kosten voor deze reiniging draagt de koper, ook tijdens de garantietermijn!
5. Het antischokgeheugen van de speler kan kortstondige storingen - door schokken of trillingen - bij het scannen van een cd compenseren. Hij kan echter geen aanhoudende, heftige schokken compenseren. Het apparaat moet daarom bij het afspelen van een cd steeds stationair worden gebruikt, d.w.z. op een vaste, onbeweeglijke ondergrond.

De infraroodafstandsbediening voor de speler wordt inclusief batterij geleverd. Voor de eerste inbedrijfstelling trekt u de beschermfolie uit de batterijhouder. Richt de afstandsbediening steeds op de infraroodsensor (21) van de speler en druk op een toets. Daarbij moet er visueel contact zijn tussen sensor en afstandsbediening.

Als de afstandsbediening langere tijd niet wordt gebruikt, neemt u de batterij er voor alle zekerheid uit; op deze manier raakt ze niet beschadigd bij eventueel uitlopen van de batterij.

De batterij vervangen:

Duw de vergrendeling van de batterijhouder aan de rechterkant (1e pijl in de figuur hieronder) en trek de houder eruit (2e pijl). Verwijder de oude batterij en plaats de nieuwe batterij (3V-knoopcel van type CR 2025) met de positieve pool naar boven in de houder. Schuif de houder terug in de afstandsbediening.

Batterijen mogen niet via het huisvuil worden verwijderd. Verwijder ze uitsluitend als KGA (bijv. de inzamelbox in de detailhandel).

Om de speler aan en uit te schakelen, gebruikt u de toets POWER (20).

Afspeelmedium aanbrengen:

• Plaats een cd met het label naar boven in de cd-sleuf (A) tot ze automatisch wordt ingetrokken.
• Verbind een USB-opslagmedium (USB-stick of USB-schijf met autonome voeding) met de USB-bus. Duw een geheugenkaart (afgeschuinde zijde naar boven en contacten naar rechts) in de sleuf SD / SDHC (C) tot de kaart vastklikt.

Als u de kaart er weer wilt uittnemen, drukt u ze iets in, zodat ze ontgrendelt.

Om tussen de afspeelmedia om te schakelen, gebruikt u de toets MODE (23). Na het inlezen van een medium start automatisch het afspelen ervan. Als er een USB-opslagmedium of geheugenkaart is geselecteerd en wordt verwijderd, dan schakelt de speler automatisch naar de cd-drive. Dit gebeurt ook bij het intrekken van een nieuwe cd.

De bedieningsmogelijkheden en de gegevens over de displaymeldingen vindt u in hoofdstuk 3.1.

Muziekvermogen: 170 W

Luidsprekers: 25 cm-woofer (10") en 2,5 cm-tweeter (1")

Frequentiebereik: 20-20000 Hz

Ingangsgevoeligheid: 6 mV (MIC 1/2), 300 mV (LINE/AUX IN)

Niveau LINE/AUX OUT: 1 V

Aansluitingen

MIC 1: gecombineerde aansluiting XLR/6,3 mm-jack, gebalanceerd

MIC 2: 6,3 mm-jack, gebalanceerd

LINE IN/OUT: cinchjacks

AUX IN/OUT: 3,5 mm-stekkerbussen

Klankregeling: ±10 dB/100 Hz (BASS), ±10 dB/10 kHz (TREBLE)

Omgevingstemperatuurbereik: 0-40 °C

Voedingsspanning

Netvoeding: 230 V/50 Hz

Vermogensopname: 170 VA

Accubedrijf: interne loodgelaccu's (2 × 12 V / 4,5 Ah)

Accubedrijf: interne loodgelaccu's (2 × 12 V / 4,5 Ah)

Bedrijfsduur: ca. 4-6 uur

Afmetingen (B × H × D): 360 × 580 × 320 mm

Gewicht: 19,2 kg

8.1 Draadloze transmissie

Reikwijdte: ca. 30 m

Zendvermogen van de

zendmodule: 10 mW (EIRP)

Radiofrequencies
Kanaal	Frequentie	Kanaal	Frequentie
01	863,1 MHz	09	863,2 MHz
02	864,1 MHz	10	864,2 MHz
03	863,6 MHz	11	863,7 MHz
04	864,6 MHz	12	864,7 MHz
05	863,3 MHz	13	863,4 MHz
06	864,3 MHz	14	864,4 MHz
07	863,8 MHz	15	863,9 MHz
08	864,8 MHz	16	864,9 MHz

Opmerking over het meerkanaalsbedrijf:

Het aantal kanalen dat parallel kan worden gebruikt, hangt af van de omstandigheden op de plaats van gebruik (bijvoorbeeld van storingen door zenders van andere radiosystemen of hoogfrequente bronnen zoals fluorescentielampen). In optimale omstandigheden kunt u maximaal vier kanalen tegelijk zonder onderlinge storingen gebruiken. Twee voorbeelden van een gunstige kanaalkeuze voor vier radioverbindingen:

Voorbeeld 1:

Kanaal 01 - Kanaal 03 - Kanaal 06 - Kanaal 12

Voorbeeld 2:

Kanaal 06 - Kanaal 09 - Kanaal 15 - Kanaal 16

Wijzigingen voorbehouden.
