Producttype	Stereo luidsprekerset (actief + passief)
Merk	Monacor
Model	SOUND4BTWS
Afmetingen (b x h x d)	140 x 215 x 170 mm
Gewicht (paar)	5,2 kg
Voeding	230 V / 50 Hz
Stroomverbruik	170 VA max
Versterker	Klasse D, RMS-vermogen 2 x 30 W, max vermogen 2 x 50 W
Frequentiebereik	45 – 20.000 Hz
Luidsprekers	Laag: ∅10 cm (4"), Hoog: ∅25 mm (1")
Maximale geluidsdruk	98 dB per luidspreker
Connectiviteit	Bluetooth 4.0 (A2DP, aptX), ingangen: optisch Toslink (192 kHz/24 bits), AUX1 RCA, AUX2 jack 3,5 mm; uitgang Sub Out RCA
Functies	Infrarood afstandsbediening, automatische stand-by, dempen, volume regeling, Bluetooth afspeelbediening
Beoogd gebruik	Binnen, kleine ruimtes (Hi-Fi, computer, studio)
Bedrijfstemperatuur	0 - 40 °C
Onderhoud en reiniging	Droge, zachte doek, geen chemicaliën of water
Veiligheid	Bescherming tegen spatwater, opspattend water, hoge luchtvochtigheid; uitschakeling bij schade
Reserveonderdelen en repareerbaarheid	Reparatie door gespecialiseerde technicus; geen wijzigingen door gebruiker
Inbegrepen accessoires	Infrarood afstandsbediening (met CR2025 batterij), netsnoer
Akoestisch systeem	Bass-reflex 2-weg

Veelgestelde vragen - SOUND4BTWS Monacor

Hoe verbind ik een Bluetooth-bron?

Om een Bluetooth-bron te verbinden, druk op de knop ✝ van de afstandsbediening om naar de Bluetooth-modus te schakelen. De blauwe Bluetooth-LED knippert. Activeer de Bluetooth-functie op uw bron (smartphone, tablet) en selecteer "BT Speaker" in de lijst. Eenmaal gekoppeld, blijft de blauwe LED branden. De bron moet het profiel A2DP ondersteunen voor audio-overdracht.

Hoe gebruik ik de afstandsbediening?

Richt de afstandsbediening op het venster aan de voorkant van de actieve luidspreker. Gebruik de knoppen om aan/uit te schakelen (POWER), de bron te selecteren (AUX1, AUX2, OPT, ✝ voor Bluetooth), het volume aan te passen (VOL+/VOL-), het geluid te dempen (MUTE) en Bluetooth-afspelen te bedienen (I◀◀, ▶II, ▶▶I). Vermijd obstakels tussen de afstandsbediening en de luidspreker.

Wat te doen als het geluid is uitgeschakeld?

Controleer of de MUTE-functie is ingeschakeld: de blauwe bedrijfs-LED knippert. Druk nogmaals op de MUTE-knop van de afstandsbediening om het geluid te herstellen. Zorg er ook voor dat het volume niet op het minimum staat en dat de audiobron daadwerkelijk een signaal uitzendt.

Hoe maak ik de luidsprekers schoon?

Gebruik uitsluitend een droge, zachte doek. Gebruik nooit chemicaliën, alcohol of water, omdat deze het oppervlak kunnen beschadigen. Koppel de luidspreker los van het stroomnet voordat u begint met schoonmaken.

Waar plaats ik de luidsprekers?

Plaats de luidsprekers op een vlakke ondergrond, gericht naar de luisterzone. De tweeters moeten indien mogelijk op oorhoogte zijn. Houd de luidsprekers uit de buurt van muren en hoeken om frequentieverloop te voorkomen en zorg voor een goede warmteafvoer van de versterker.

Hoe sluit ik een subwoofer aan?

Gebruik de SUB OUT-uitgang (RCA-aansluiting) aan de achterkant van de actieve luidspreker. Sluit hier een actieve subwoofer of een apparaat met een lijningang op aan. Het stereosignaal wordt intern gemengd tot een monosignaal voor deze uitgang.

Wat is het vermogen van de versterker?

De ingebouwde klasse D-versterker levert een RMS-vermogen van 2 x 30 W en een maximaal vermogen van 2 x 50 W. Hij voedt de actieve luidspreker (linkerkanaal) en de passieve luidspreker (rechterkanaal).

Wat betekent het knipperen van de LED's?

De blauwe bedrijfs-LED knippert wanneer het geluid is uitgeschakeld (MUTE). De rode stand-by-LED brandt in de stand-bymodus. De blauwe Bluetooth-LED knippert wanneer er geen Bluetooth-verbinding is en brandt constant zodra er een verbinding tot stand is gebracht.

Hoe vervang ik de batterij van de afstandsbediening?

Schuif de vergrendeling van de batterijhouder naar rechts terwijl u de houder eruit trekt. Vervang de batterij door een knoopcel 3 V CR2025, met de pluspool naar boven. Plaats de houder terug. Gooi gebruikte batterijen niet weg met het huishoudelijk afval.

Wat te doen bij een storing?

Haal de luidspreker onmiddellijk los van het stopcontact. Probeer niet zelf te repareren. Neem contact op met een gespecialiseerde technicus voor reparatie. Schade moet door een professional worden beoordeeld.

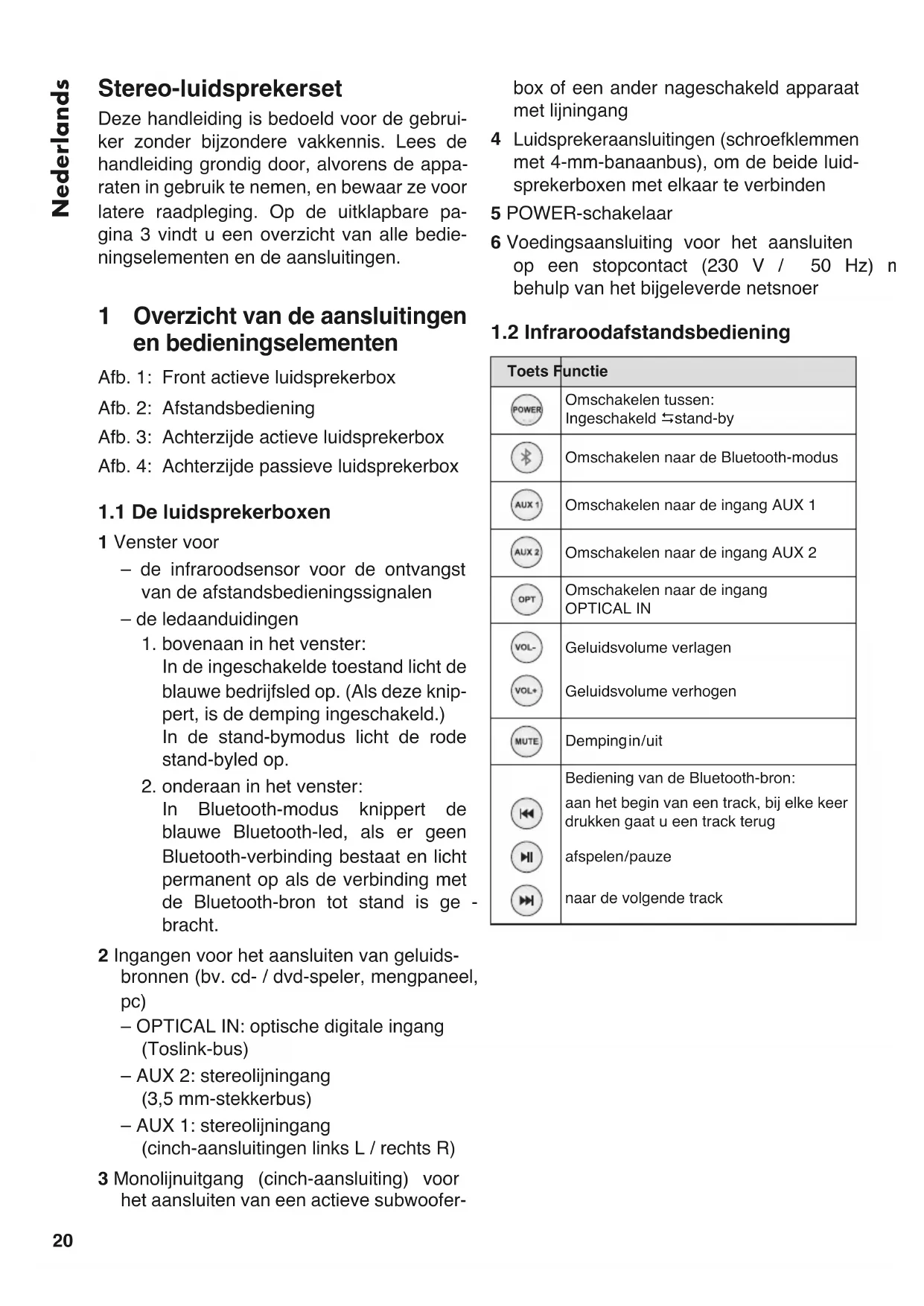

GEBRUIKSAANWIJZING SOUND4BTWS Monacor

Nederlands ...... Pagina 20

Deze handleiding is bedoeld voor de gebruiker zonder bijzondere vakkennis. Lees de handleiding grondig door, alvorens de apparaten in gebruik te nemen, en bewaar ze voor latere raadpleging. Op de uitklapbare pagina 3 vindt u een overzicht van alle bedieningselementen en de aansluitingen.

1 Overzicht van de aansluitingen en bedieningselementen

Afb. 1: Front actieve luidsprekerbox

Afb. 2: Afstandsbediening

Afb. 3: Achterzijde actieve luidsprekerbox

Afb. 4: Achterzijde passieve luidsprekerbox

1.1 De luidsprekerboxen

1 Venster voor

• de infraroodsensor voor de ontvangst van de afstandsbedieningssignalen

• de ledaanduidingen

• bovenaan in het venster:

In de ingeschakelde toestand licht de blauwe bedrijfsled op. (Als deze knippert, is de demping ingeschakeld.) In de stand-bymodus licht de rode stand-byled op.

1. onderaan in het venster:

In Bluetooth-modus knippert de blauwe Bluetooth-led, als er geen Bluetooth-verbinding bestaat en licht permanent op als de verbinding met de Bluetooth-bron tot stand is ge - bracht.

2 Ingangen voor het aansluiten van geluids-bronnen (bv. cd- / dvd-speler, mengpaneel, pc)

• OPTICAL IN: optische digitale ingang (Toslink-bus)
• AUX 2: stereolijningang (3,5 mm-stekkerbus)
  – AUX 1: stereolijningang (cinch-aansluitingen links L / rechts R)

3 Monolijnuitgang (cinch-aansluiting) voor het aansluiten van een actieve subwoofer-

box of een ander nageschakeld apparaat met lijningang

4 Luidsprekeraansluitingen (schroefklemmen met 4-mm-banaanbus), om de beide luidsprekerboxen met elkaar te verbinden
5 POWER-schakelaar
6 Voedingsaansluiting voor het aansluiten op een stopcontact (230 V / 50 Hz) n behulp van het bijgeleverde netsnoer

1.2 Infraroodafstandsbediening

Toets Functie
	Omschakelen tussen:Ingeschakeld ⇌stand-by
	Omschakelen naar de Bluetooth-modus
	Omschakelen naar de ingang AUX 1
	Omschakelen naar de ingang AUX 2
	Omschakelen naar de ingangOPTICAL IN
	Geluidsvolume verlagen
	Geluidsvolume verhogen
	Dempingin/uit
	Bediening van de Bluetooth-bron:aan het begin van een track, bij elke keer drukken gaat u een track terug
	afspelen/pauze
	naar de volgende track

2 Veiligheidsvoorschriften

De apparaten zijn in overeenstemming met alle relevante EU-richtlijnen en dragen daarom het C€-kenmerk.

WAARSCHUWING

De netspanning van de actieve luidsprekerbox is levensgevaarlijk. Open het apparaat daarom nooit zelf! U loopt het risico van een elektrische schok.

• De apparaten zijn uitsluitend geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warme plaatsen en plaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 – 40 °C).
• Plaats geen bekers met vloeistof zoals drinkglazen op de luidsprekerboxen.

• Trek onmiddellijk de netstekker uit het stopcontact,

• wanneer de luidsprekerboxen of het netsnoer zichtbaar beschadigd zijn,

• wanneer er een defect zou kunnen optreden nadat een luidsprekerbox bijvoorbeeld gevallen is,
• wanneer een luidsprekerbox slecht functioneert.

De luidsprekerboxen moeten in elk geval hersteld worden door een gekwalificeerd vakman.

- Trek de stekker nooit met het snoer uit het stopcontact, maar met de stekker zelf.

- Verwijder het stof alleen met een droge, zachte doek. Gebruik zeker geen water of chemicaliën.

- In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstelling door een niet-gekwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materiële of lichamelijke schade.

Wanneer de apparaten definitief uit bedrijf worden genomen, bezorg ze dan voor verwerking aan een plaatselijk recyclagebedrijf.

3 Toepassingen

Deze stereoluidsprekerset is optimaal geschikt om het geluid te verzorgen in kleinere ruimten (bv. voor hifi- of computertoepassingen of in de homerecordingstudio). De set bestaat uit een actieve luidsprekerbox met ingebouwde 2-kanaalversterker (klasse D) en een passieve luidsprekerbox. Elke luidsprekerbox is uitgevoerd als een 2-wegs basreflexsystem (subwoofer en dome tweeter). Een infraroodafstandsbediening is inclusief.

De luidsprekerset kan zowel draadloos met een Bluetooth-geluidsbron (bv. smartphone, tablet-pc) als met aangesloten geluidsbronnen (bv. cd- of dvd-speler, pc) worden bediend. Voor de aansluiting van de geluidsbronnen zijn er twee analoge lijningangen en een optische digitale ingang beschikbaar. Via een monolijnuitgang kunt u een nageschakeld apparaat, bv. een actieve subwooferbox, aansluiten.

4 Installatie/Aansluiting

Plaats de luidsprekerboxen op een vlakke ondergrond en richt ze naar de oren van het publiek. De tweeters moeten indien mogelijk op oorhoogte worden geplaatst.

Dek de basreflexopeningen niet af en plaats de luidsprekerboxen niet te dicht tegen muren of in hoeken, omdat dit de frequentie-curve vervalst en een impact heeft op de warmteafvoer van de ingebouwde versterker.

Aansluitingen mogen alleen bij uitgeschakelde SOUND-4BT/ WS worden doorgevoerd of losgekoppeld.

1) De actieve luidspreker geeft het linker stereokanaal weer en de passieve box het rechter.

Verbind de beide luidsprekerboxen via uw luidsprekerterminal (4) met elkaar. Let daarbij op de polariteit (klemmen met dezelfde kleur verbinden).

2) Voor de aansluiting van geluidsbronnen (bv. cd- of dvd-speler, mengpaneel, mp3-speler, notebook, pc etc.) zijn drie ingangen (2) beschikbaar:

- OPTICAL IN: optische digitale ingang via een Toslink-bus

• AUX 2: lijnsignaalniveau-ingang via een 3,5 mm-stereostekkerbus
• AUX 1: lijnsignaalniveau-ingang via cinch-aansluitingen (links L/rechts R)

3) Het stereo-ingangssignaal wordt intern voor de uitgang SUB OUT (3) tot een monosignaal gemengd. Op deze cinch-aansluiting kunt u een actieve subwoofer-box aansluiten of een ander apparaat dat met een lijningang is uitgerust.
4) Sluit het bijgeleverde netsnoer eerst aan op de POWER-jack (6) en plug dan de stekker van het snoer in een stopcontact (230V/50Hz).

5 Afstandsbediening

De afstandsbediening wordt met batterij geleverd. Voor de eerste inbedrijfstelling trekt u de beschermfolie uit de batterijhouder. Houd de afstandsbediening steeds naar het venster (1) van de actieve luidsprekerbox gericht, als u op een toets drukt. Daarbij moet er visueel contact zijn tussen de sensor en de afstandsbediening.

Als de afstandsbediening langere tijd niet wordt gebruikt, neemt u de batterij er veiligheidshalve uit, zodat de afstandsbediening niet wordt beschadigd bij eventueel uitlopen van de batterij.

5.1 Batterij vervangen

1) Duw de vergrendeling van de batterijhouder naar rechts (1ste pijl in de afb. 5) en trek de houder er tegelijk uit (2de pijl).

⑤ 1. 2.

2) Verwijder de oude batterij en plaats een nieuwe batterij (3 V-knoopcel van type CR 2025) met de positieve pool naar boven in de houder.

3) Schuif de houder terug in de afstandsbediening.

Lege batterijen horen niet in het huisvuil. Verwijder ze voor een milieu-vriendelijke verwerking uitsluitend als KGA (bv. de inzamelbox in de detailhandel).

6 Bediening

Opmerking: Om schakelploppen te vermijden, schakelt u de SOUND-4BT/ WS steeds na de aangesloten apparaten in en schakelt u het na gebruik het eerst uit.

1) Om de SOUND-4BT/ WS in te schakelen, drukt u op de POWER-schakelaar (5). Boven in het venster (1) licht de blauwe bedrijfsled op.

2) Om tussen de geluidsbronnen om te schakelen drukt u op de respectieve toets van de afstandsbediening:

AUX 1 = bron op de ingang AUX 1 AUX 2 = bron op de ingang AUX 2 OPT = bron op de ingang OPTICAL IN * = Bluetooth-modus; onderaan in het venster (1) licht de blauwe Bluetooth-led op

Informatie over het gebruik met een Bluetooth-bron vindt u in hoofdstuk 6.1.

3) Om het geluidsvolume in te stellen, gebruikt u de toetsen VOL+ enVOL- op de afstandsbediening.

OPGELET

Stel het volume nooit erg hoog in. Langdurige blootstelling aan hoge volumes kan het gehoor beschadigen! Het gehoor raakt aangepast aan hoge volumes die na een tijdje niet meer zo hoog lijken. Verhoog daarom het volume niet nog meer, nadat u er gewoon aan bent geraakt.

4) Voor het dempen drukt u op de toets MUTE van de afstandsbediening. Bij volledige demping knippert de blauwe bedrijfsled bovenaan in het venster (1). Om het geluid opnieuw in te schakelen, drukt u opnieuw op de toets.

5) Om naar stand-by (bedrijfsklaar) te schakelen, drukt u op de toets POWER van de afstandsbediening. Bovenaan het venster (1) gaat de blauwe bedrijfsled uit en licht de rode stand-byled op. Om opnieuw in te schakelen, drukt u opnieuw op de toets POWER.

Auto-stand-by:

- wanneer AUX 1, AUX 2 of OPTICAL IN geselecteerd is: Als de SOUND-4BT/ WS 15 minuten lang geen audiosignaal meer ontvangt via de respectieve ingang, dan schakelt hij automatisch in stand-by.

- in de Bluetooth-modus: Als de SOUND-4BT/ WS 15 minute lang geen audiosignaal meer ontvangt van een Bluetooth-bron, dan schakelt hij automatisch in stand-by. Als de Bluetooth-verbinding blijft bestaan (bv. wanneer de bron niet is uitgeschakeld, maar in pauze staat), kunt u de SOUND-4BT/ WS opnieuw inschakelen door het afspelen op de geluidsbron te starten.

6) Om de SOUND-4BT/ WS uit te schakelen, drukt u op de schakelaar POWER (5).

6.1 Gebruik met een Bluetooth-bron

Opmerkingen:

1. De bron moet gebruik maken van het A2DP-profiel, omdat er anders geen signaaloverdracht mogelijk is.
2. Voor de beste audiokwaliteit moet de bron de aptX®-technologie ondersteunen.

1) Om de SOUND-4BT/ WS in de Bluetooth-modus te schakelen, drukt u op de toets. De Bluetooth-modus wordt aangegeven door de blauwe Bluetooth-led onderaan het venster (1). Het knipperen van de led geeft aan, dat er geen Bluetooth-verbinding tot stand is gebracht.

2) Schakel de Bluetooth-functie in op de Blue-tooth-bron. Op het display van de Bluetooth-bron wordt dlase SOUND-4BT/ WS met "BT Speaker" aangegeven. Koppel de bron met de SOUND-4BT/ WS (raadpleeg hiervoor evt. de handleiding van de Bluetooth-bron).

Na succesvolle koppeling licht de Bluetooth-led permanent op.

3) Start de audioweergave op de Bluetooth-bron en bedien de Bluetooth-bron zoals gewenst.

Om de Bluetooth-bron te bedienen, kunt u ook de toetsen ◀◀, ▶▶I en ▶▶II van de afstandsbediening gebruiken (☐ hoofdstuk 1.2).

Impedantie: ..... 10 kΩ

Aansluiting: ..... cinch

AUX 2, stereo

Gevoeligheid: .... 440 mV

Impedantie: ..... 9 kΩ

Aansluiting: ..... 3,5 mm-jack

OPTICAL IN: ..... ondersteunt tot 192 kHz/24 bit (aftast-snelheid/resolutie), aansluiting via Toslink

SUB OUT, mono

Niveau: .... max. 160 mV

Aansluiting: ..... cinch

Bluetooth-versie: . . . . 4.0

Voedingsspanning: .. 230 V/50 Hz

Vermogensverbruik: . max. 170 VA

Omgevings-

temperatuurbereik: .. 0–40 °C

Afmetingen: 140 × 215 × 170 mm (B × H × D)

Gewicht (paar): ..... 5,2 kg

Wijzigingen voorbehouden.
