84602 - Porte de garage LIFT-MASTER - Notice d'utilisation et mode d'emploi gratuit

Marque	LIFT-MASTER
Modèle	84602
Type de produit	Ouvre-porte de garage résidentiel à entraînement par chaîne
Alimentation	120 V, 60 Hz
Puissance moteur	Moteur à courant continu (estimation 1/2 HP)
Type d'entraînement	Chaîne
Éclairage intégré	Voyants DEL intégrés (2)
Batterie de secours	Modèle 485LM, 12 V, autonomie jusqu'à 24 heures
Wi-Fi intégré	Oui, 2,4 GHz, 802.11b/g/n
Compatible myQ	Oui
Protector System (capteurs de sécurité)	Inclus, faisceau infrarouge, hauteur max. 15 cm du sol
Panneau de commande mural	Inclus, écran ACL, détecteur de mouvement
Télécommandes fournies	2 télécommandes (modèle 893LM)
Entrée sans clé	Non incluse (compatible)
Longueur de rail	2,4 m (8 pi) standard, options 7 pi et 10 pi
Dimensions de l'unité	Environ 30 x 25 x 15 cm (estimation)
Poids	Environ 12 kg (estimation)
Utilisation	Usage résidentiel uniquement, portes sectionnelles recommandées
Garantie pièces	1 an
Garantie moteur	À vie
Garantie batterie de secours	1 an
Température de fonctionnement	-20°C à 50°C (estimation)

FOIRE AUX QUESTIONS - 84602 LIFT-MASTER

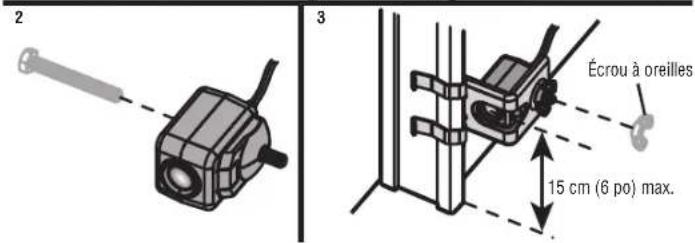

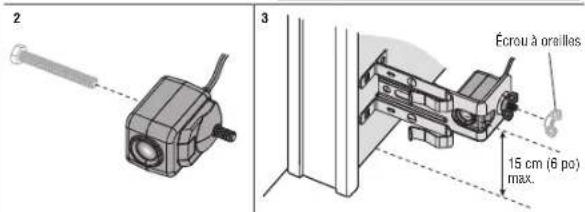

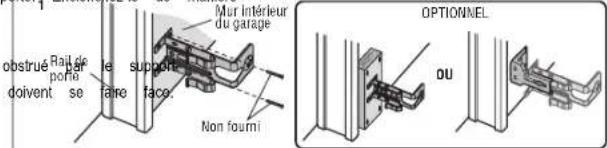

Comment installer le système de capteurs de sécurité Protector System ?

Les capteurs doivent être installés à l'intérieur du garage, face à face, à une hauteur maximale de 15 cm du sol. Fixez les supports au rail de la porte ou au mur, puis fixez les capteurs avec l'écrou à oreilles. Connectez les fils blancs à la borne blanche et les fils blanc/noir à la borne grise de l'ouvre-porte. Alignez les capteurs jusqu'à ce que les DEL verte (récepteur) et orange (émetteur) soient allumées en continu.

Comment programmer la télécommande avec l'ouvre-porte ?

Utilisez le panneau de commande ou le bouton LEARN sur l'ouvre-porte. Avec le panneau : appuyez sur MENU, sélectionnez PROGRAM, puis REMOTE, et appuyez sur le bouton de la télécommande. Avec le bouton LEARN : appuyez et relâchez LEARN, puis maintenez le bouton de la télécommande enfoncé jusqu'à ce que les lumières clignotent ou que vous entendiez deux clics.

Que faire si la porte ne s'ouvre ou ne se ferme pas correctement ?

Vérifiez d'abord l'alimentation et que l'ouvre-porte est branché. Assurez-vous que les capteurs de sécurité sont alignés et non obstrués (DEL verte allumée). Si le problème persiste, réinitialisez les limites de déplacement : maintenez le bouton de réglage enfoncé jusqu'à ce que le bouton UP clignote, puis programmez les positions haute et basse. Testez ensuite le système d'inversion de sécurité.

Comment connecter l'ouvre-porte à l'application myQ ?

Téléchargez l'application myQ, créez un compte et suivez les instructions. Assurez-vous que votre Wi-Fi (2,4 GHz) est disponible dans le garage. L'ouvre-porte doit effectuer un cycle complet avant la programmation Wi-Fi. Sur le panneau de commande, allez dans PROGRAM puis myQ. Suivez les invites de l'application.

Comment utiliser la batterie de secours ?

Insérez la batterie 485LM dans le compartiment, connectez les fils rouge (+) et noir (-). La batterie se charge en 24 heures lorsque l'ouvre-porte est branché. En cas de panne, la batterie alimente l'ouvre-porte jusqu'à 24 heures. Le voyant DEL orange indique le mode batterie. La batterie ne permet pas le fonctionnement des lumières ni de la minuterie de fermeture.

Comment régler les limites de déplacement de la porte ?

Maintenez le bouton de réglage sur l'ouvre-porte enfoncé jusqu'à ce que le bouton UP clignote. Utilisez les boutons UP et DOWN pour amener la porte à la position haute souhaitée, puis appuyez sur le bouton de réglage. Ensuite, le bouton DOWN clignote ; amenez la porte en position basse et appuyez sur le bouton de réglage. La porte effectuera ensuite un cycle automatique de réglage de la force.

Quels accessoires sont compatibles avec le modèle 84602 ?

Cet ouvre-porte est compatible avec les accessoires myQ et Security+ 2.0, notamment les télécommandes supplémentaires, les claviers sans clé, le moniteur de porte de garage, la serrure automatique 841LM, et les panneaux de commande 882LMW, 886LMW, etc. Il est également compatible avec la passerelle myQ Home Bridge (819LMB) pour Apple HomeKit.

Comment tester le système d'inversion de sécurité ?

Placez une planche de 2x4 (3,8 cm de haut) au centre du passage de la porte. Appuyez sur la télécommande pour fermer la porte. La porte doit s'arrêter et remonter au contact de la planche. Si ce n'est pas le cas, répétez la programmation des limites de déplacement et vérifiez l'alignement des capteurs. Testez ce système mensuellement.

Que faire en cas de panne de courant ?

Utilisez la batterie de secours si elle est installée (l'ouvre-porte fonctionne alors plus lentement et sans éclairage). Si la batterie n'est pas disponible, actionnez la poignée de déclenchement d'urgence pour ouvrir/fermer la porte manuellement. Tirez la poignée vers le bas pour désengager le chariot. Pour réengager, tirez la poignée vers l'ouvre-porte jusqu'à ce que le chariot s'enclenche.

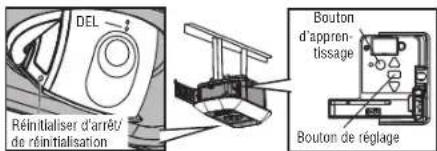

Comment effacer et reprogrammer toutes les télécommandes ?

Maintenez le bouton LEARN sur l'ouvre-porte enfoncé pendant environ 6 secondes jusqu'à ce que le voyant DEL s'éteigne. Tous les codes de télécommandes et claviers sont effacés. Vous pouvez ensuite reprogrammer chaque télécommande en suivant la procédure normale : appuyez sur LEARN, puis maintenez le bouton de la télécommande enfoncé.

MODE D'EMPLOI 84602 LIFT-MASTER

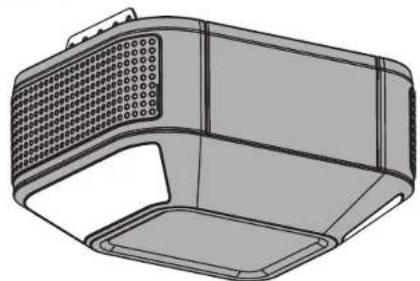

Ouvre-portes de garage intelligents à DEL

Modèles à entraînement par courroie - 87504-267, 84501

Modèles à entraînement par chaîne - 87802, 84602

USAGE RÉSIDENTIEL UNIQUEMENT

• Veuillez lire attentivement ce manuel et les documents relatifs à la sécurité ci-joints! - Des vérifications périodiques de l'ouvre-porte de garage sont nécessaires pour assurer un fonctionnement sûr. - Cet ouvre-porte de garage est compatible avec les accessoires myQ® et Security+ 2.0®. - Ne l'installez PAS sur une porte monobloc si vous utilisez des dispositifs ou des fonctionnalités permettant une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être utilisés UNIQUEMENT avec des portes sectionnelles. - Fixez les étiquettes d'avertissement à l'endroit indiqué sur l'étiquette.

LiftMaster

300 Windsor Drive

Oak Brook, IL 60523

Table des matières

Préparation 3

Inventaire du carton 87504-267 7

Inventaire du carton 87802 8

Inventaire du carton 84501 9

Inventaire du carton 84602 10

Assemblage 11

87504-267, 84501 11

84602 13

87802 14

Installation 17

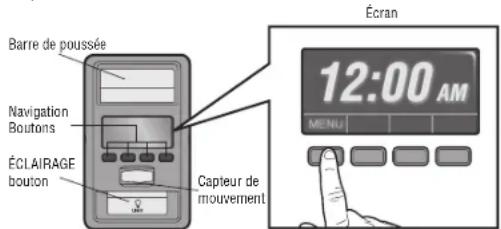

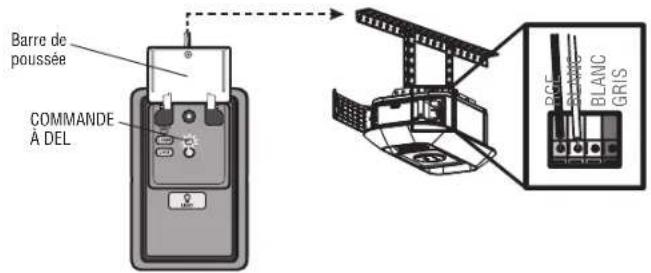

Panneau de commande 26

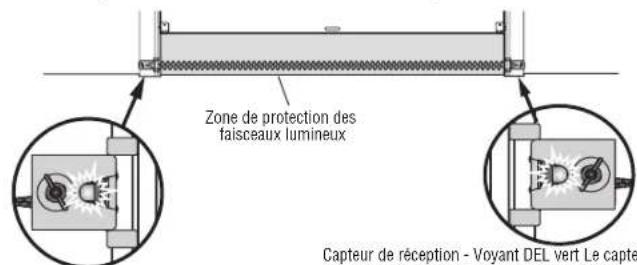

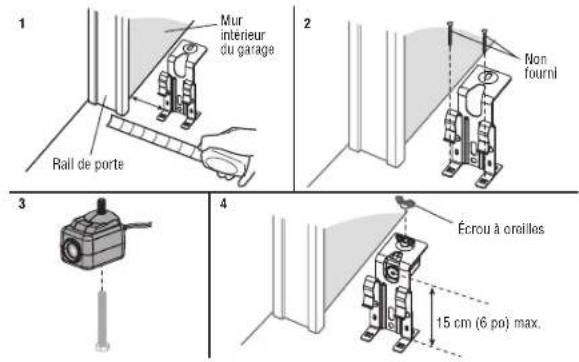

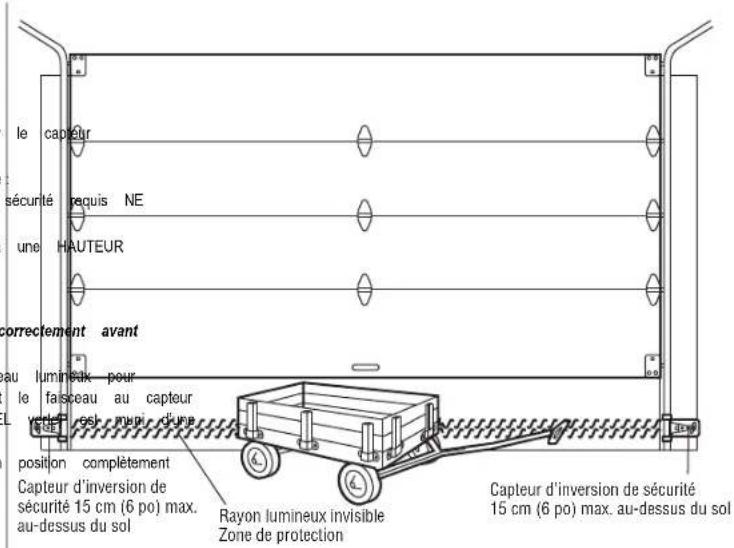

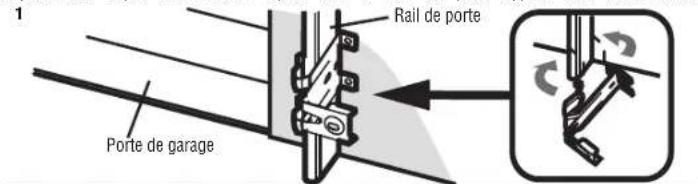

Installer le Protector System 28

Alimentation 32

Ajustements 34

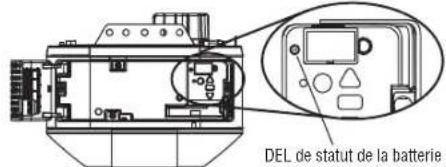

Batterie de secours 39

Fonctionnement 40

Maintenance 48

Dépannage 49

Accessoires 52

Garantie 53

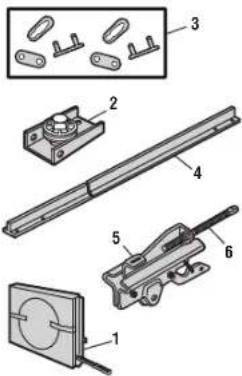

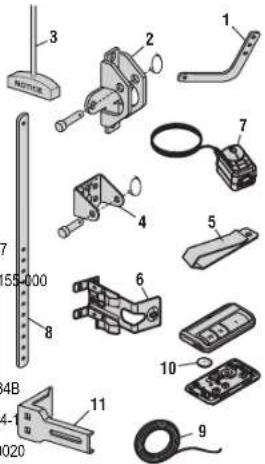

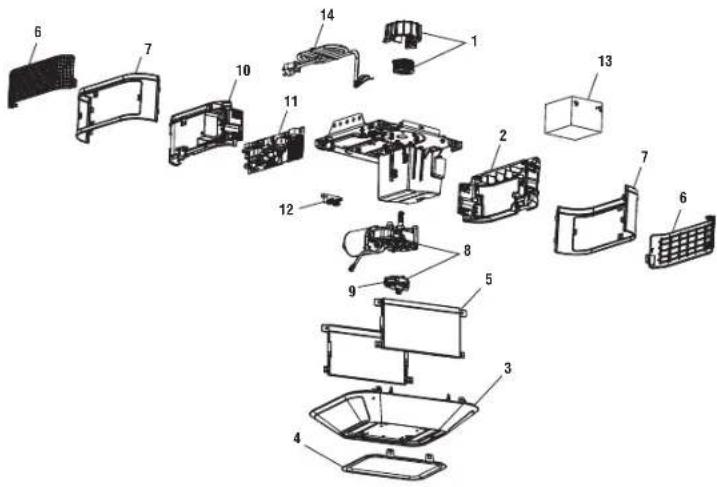

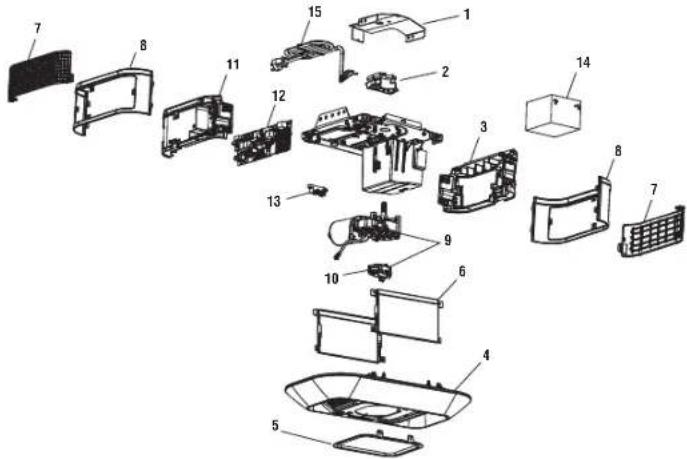

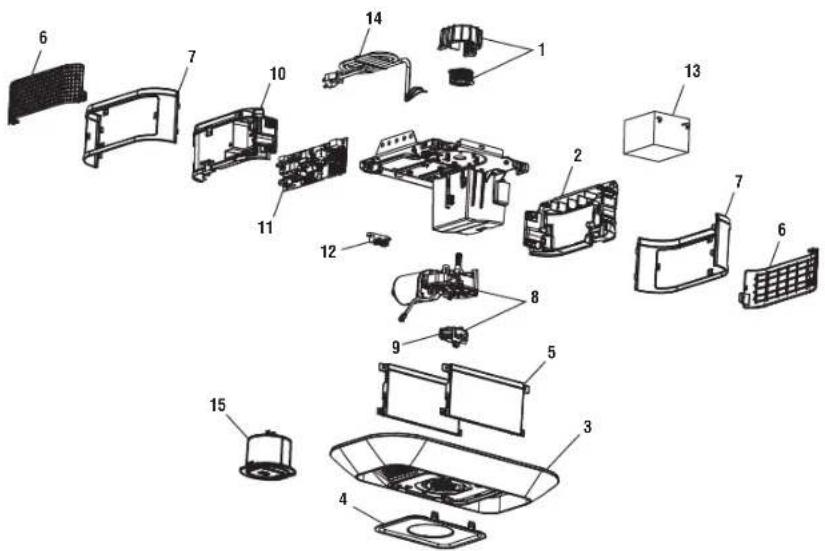

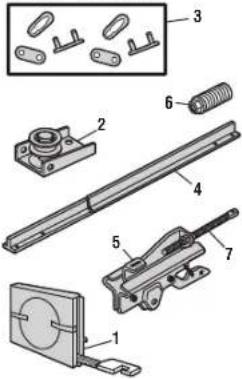

Pièces détachées 56

Modèle 87504-267 56

Modèle 87802 58

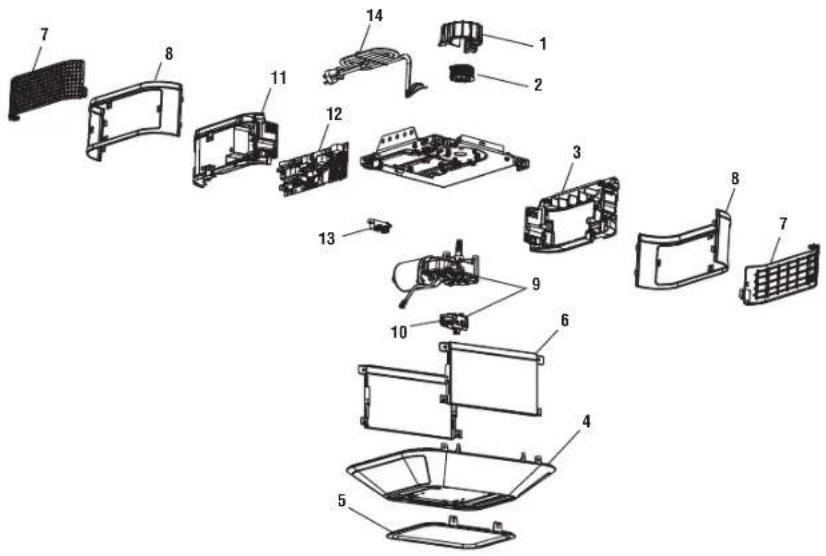

Modèle 84602 60

Modèle 84501 62

Préparation

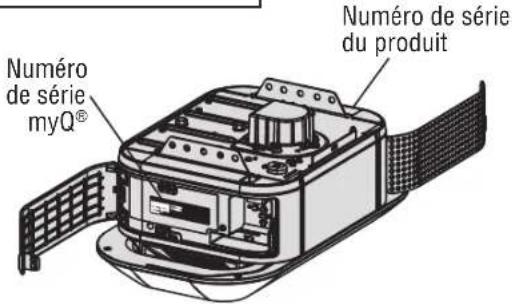

Numéro de série MyQ

Notez les renseignements suivants pour références futures :

Numéro de série myQ® :

Numéro de série du produit :

Date d'achat :

Numéro de série du produit myQ®

Examen des symboles de sécurité et des notes d'avertissement.

Cet ouvre-porte de garage a été conçu et testé pour offrir un service sûr à condition qu'il soit installé, utilisé, entretenu et testé en stricte conformité avec les instructions et les avertissements de ce manuel. Lorsque vous voyez ces symboles de sécurité et notes d'avertissement aux pages suivantes, ils risquent de blessures graves voire mortelles si vous ne respectez pas les avertissements qu'ils au danger peut provenir de quelque chose de mécanique ou d'un choc électrique. Lisez attentivement avertissements.

AVERTISSEMENT

Mécanique

AVERTISSEMENT

Électrique

Lorsque vous voyez ce mot d'avertissement aux pages suivantes, il vous avertit du risque que et/ou l'ouvre-porte soit endommagé(e) si vous ne respectez pas les mises en garde qui l'accompagnent attentivement.

ATTENTION

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques, dont le plomb reconnus par l'État de Californie comme provoquant le cancer, des malformations congénitales problèmes de reproduction. Pour plus d'information, visitez www.P65Wamings.ca.gov

Fonctionnement sans surveillance

La fonction de minuterie de fermeture (TTC), l'application myQ® et le moniteur de porte de garage sont des exemples de fermeture sans surveillance et doivent être utilisés UNIQUEMENT avec des sectionnelles. Tout dispositif ou fonction permettant à la porte de se fermer sans être dans la dernière position est considéré comme une fermeture sans surveillance. La fonction de minuterie de fermeture, l'application myQ® et tout autre appareil myQ® doivent être utilisés UNIQUEMENT avec des portes.

Préparation

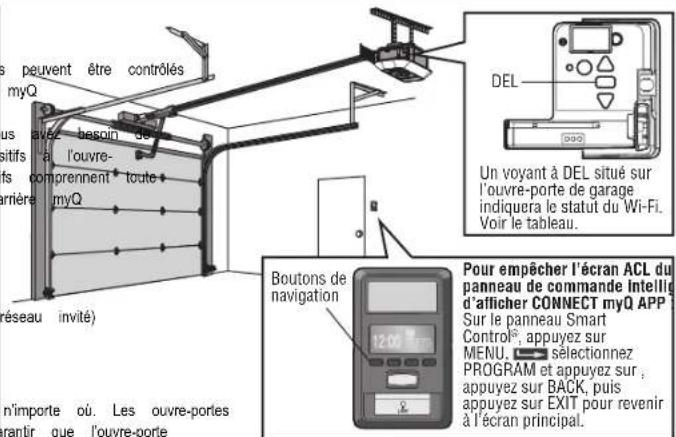

Avant de vous connecter avec votre téléphone, intelligentisez la porte

Surveillez et contrôlez votre porte de garage de n'importe où à l'aide de l'application myQe Vous aurez besoin :

- Un téléphone intelligent, une tablette ou un ordinateur portable compatible avec le Wi-Fi®

• Connexion Internet à large bande • Signal Wi-Fi® dans le garage (2,4 Ghz, 802,11b/g/n requis)

- Mot de passe pour votre réseau domestique (le compte principal du routeur; pas le TESTEZ LA FORCE DU SIGNAL THE WI-FI®)

Assurez-vous que votre appareil mobile est connecté à votre réseau Wi-Fi®. Tenez votre ouvre-porte de garage où il sera installé et vérifiez la force du signal Wi-Fi®.

Vérifiez la force du signal. Si vous voyez ce qui suit :

Le signal Wi-Fi est fort. L'ouvre-porte de garage se connectera à votre réseau Wi-Fi.

Le signal Wi-Fi est faible.

L'ouvre-porte de garage peut se connecter à votre réseau Wi-Fi. Sinon, essayez l'une des options ci-dessous pour améliorer le signal Wi-Fi :

Aucun signal Wi-Fi.

L'ouvre-porte de garage ne pourra pas se connecter à votre réseau Wi-Fi. Essayez l'une des options ci-dessous pour améliorer le signal Wi-Fi :

- Rapprochez votre routeur de l'ouvre-porte de garage pour minimiser les interférences avec les murs et autres objets. - Achetez un prolongateur de portée Wi-Fi.

Pour obtenir les caractéristiques techniques des routeurs compatibles et de l'aide, visitez support.liftmaster.com.

Voir la page 42 pour connecter l'ouvre-porte de garage à un appareil mobile.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

• Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte de garage se est déséquilibrée. Une porte de garage déséquilibrée risque de ne PAS s'inverser lorsque d nécessaire. reil Messoyez à Jannist de desserrer, déplacer ou ajuster la porte de garage, les ressorts de les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTREME. • Désactivez TOUS les verrous et retirez TOUTES les cordes connectées à la porte de gai d'installer et d'utiliser l'ouvre-porte pour éviter tout enchevêtrement. - Ne l'installez PAS sur une porte monobloc si vous utilisez des dispositifs ou des fonctionne une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être UNIQUEMENT avec des portes sectionnelles.

Attention

Pour éviter d'endommager la porte de garage et l'ouvre-porte :

• Désactivez TOUJOURS les verrous AVANT d'installer et d'utiliser l'ouvre-porte. • Utilisez UNIQUEMENT l'ouvre-porte de garage sur 120 V, 60 Hz pour éviter les dysfonctionnements et dommages.

Avant de commencer :

1. Désactivez les verrous et retirez toutes les cordes connectées à la porte de garage.
2. Soulevez la porte à mi-hauteur. Libérez la porte. Si elle est équilibrée, elle doit rester en place, entièrement soutenue par ses ressorts.
3. Soulevez et abaissez la porte pour vérifier qu'elle ne se coince pas ou ne colle pas. Si votre porte se coince, colle ou est déséquilibrée, appelez un technicien qualifié en systèmes de porte.
4. Vérifiez le joint au bas de la porte. Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6 mm (1/4 po). Sinon, le système d'inversion de sécurité risque de ne pas fonctionner correctement.

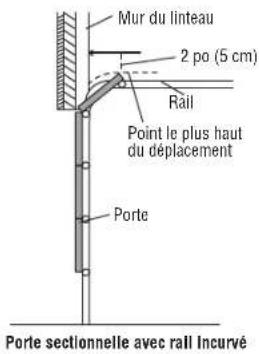

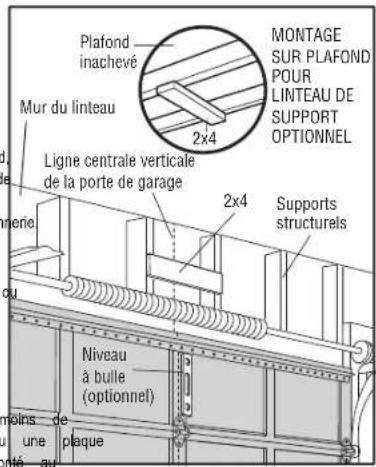

5. L'ouvre-porte doit être installé au-dessus du centre de la porte. S'il y a un ressort de

Préparation

torsion ou une plaque d'appui centrale sur le chemin du support de linteau, il peut être installé à moins de 1,2 m (4 pi) à gauche ou à droite du centre de la porte. Voir la page 18.

Préparation

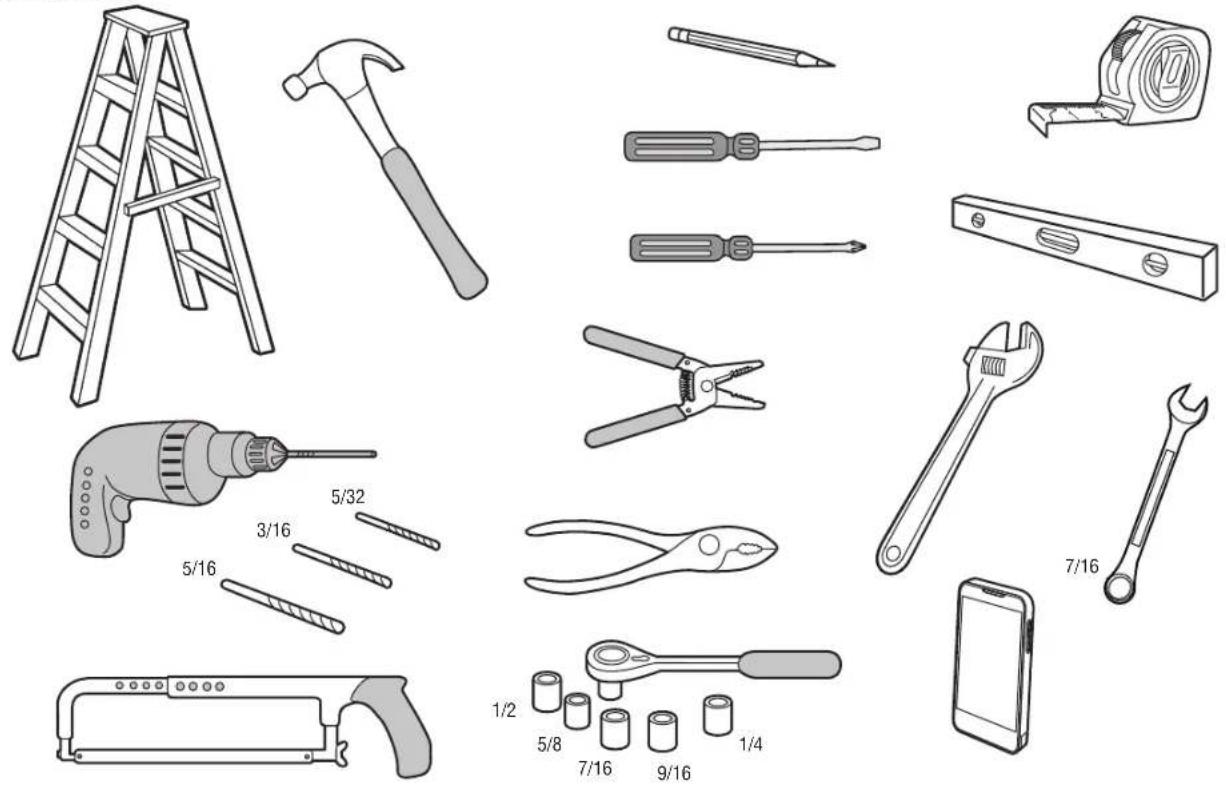

Outils nécessaires

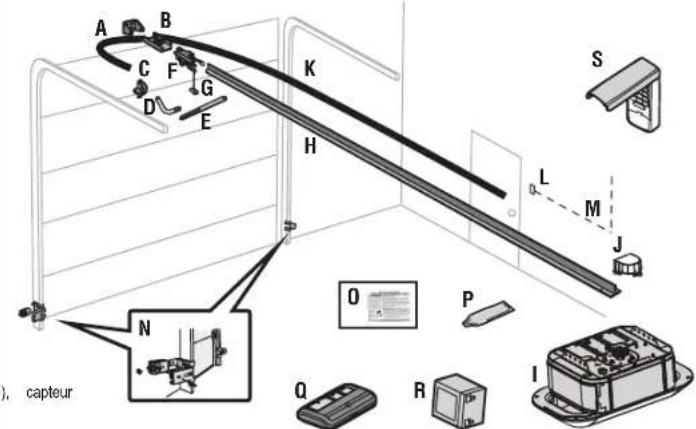

Inventaire du carton 87504-267

Les accessoires varient selon le modèle de l'ouvre-porte de garage acheté. Selon votre mod accessoires pourraient être compris avec votre ouvre-porte de garage. Les instructions relatives ne sont pas incluses dans ce manuel, car elles sont jointes à ces derniers. Les images de ce manuel sont fournies à titre indicatif et il est possible que votre produit ait une apparence différente.

A. Support de linteau

D. Bras de porte incurvé

E. Bras de porte droit

F. Chariot

G. Corde et poignée de déclenchement d'urgence

H. Rail

1. Ouvre-porte de garage

J. Couvercle de la poulie et vis à six pans

K. Courroie

L. Panneau de commande

M. Fil blanc et rouge/blanc

N. Le Protector System®

Capteurs d'inversion de sécurité avec fils blanc et blanc/noir attachés : capteur d'envoi de réception (1) et supports de capteur de sécurité (2)

O. Étiquettes de sécurité et documentation

P. Graisse pour rail

Q. Télécommande (2)

R. Batterie

S. Entrée sans clé

Matériel pour RAIL

Boulon avec rondelle 5/16 po-18 x 1/2 po (2) [monté sur le dessus de l'ouvre-porte de garage]

Matériel d'installation

Boulon à six pans 5/16 po - 18 x 7/8 po (4) Rondelle d'arrêt 5/16 po (4)

Tire-bouchon 5/16 po - 9 x 1 - 5/8 po (2) Vis auto-taraudeuse 1/4 po - 14 x 5/8 po (2)

Axe à épaulement 5/16 po x 2-3/4 po (1) Anneau de fixation (3)

Axe à épaulement 5/16 po x 1-1/4 po (1) Vis à six pans 10-24 (2)

Axe à épaulement 5/16 po x 1-1/4 po (1) Écrou à oreilles (2)

Écrou 5/16 po - 18 (4)

Matériel de panneau de commande

Vis 6AB x d'autres (1) Chevilles pour cloisons sèches (2) Vis 6,32x1pa (2) aux accessoires (2)

Inventaire du carton 87802

Les accessoires varient selon le modèle de l'ouvre-porte de garage acheté. Selon votre mod accessoires pourraient être compris avec votre ouvre-porte de garage. Les instructions relatives ne sont pas incluses dans ce manuel, car elles sont jointes à ces derniers. Les images de ce manuel sont fournies à titre indicatif et il est possible que votre produit ait une apparence différente.

A. Support de linteau

D. Bras de porte incurvé

E. Bras de porte droit

F. Chariot

G. Corde et poignée de déclenchement d'urgence

H. Rail

1. Ouvre-porte de garage

J. Écarteur de chaîne et vis à six pans

K. Chaine

L. Panneau de commande

M. Fil blanc et rouge/blanc

N. Le Protector System®

Capteurs d'inversion de sécurité avec fils blanc et blanc/noir attachés : capteur d'envoi de réception (1) et supports de capteur de sécurité (2)

O. Étiquettes de sécurité et documentation

P. Graisse pour rail

Q. Télécommande(s)

R. Batterie

S. Support de châssis

Matériel

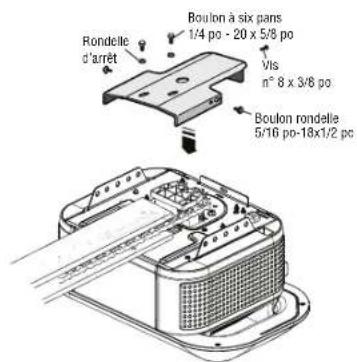

Matériel pour le support de châssis Matériel pour l'écarteur de chaîne

Vis no 8-32 x 3/8 po (1) Vis no 8-32 x 3/8 po (2)

Boulon à six pans 1/4 po - 20 x 5/8 po (2) Matériel pour rail

Rondelle d'arrêt (2)

Boulon avec rondelle 5/16 po-18x1/2 po (2)

Boulon avec rondelle (monté sur le dessus de l'ouvre-

porte de garage)

Matériel d'installation

Boulon à six pans 5/16 po - 18 x 7/8 po (4) Vis autolaraudeuse 1/4 po - 14 x 5/8 po (2)

Tigond 5/16 po - ne9 x 1 - 5/8 po (2) Anneau de fixation (3) aux accessoires

Axe à épaulement 5/16 po x 2-3/4 po (1) Vis à six pans 10-24 (2)

Axe à épaulement 5/16 po x 1-1/4 po (1) Écrou à oreilles (2)

Axe à épaulement 5/16 po x 1-1/4 po (1) Boulon à six pans 1/4 po - 20 x 5/8 po (2)

Écrou 5/16 po - 18 (4) Écrou d'arrêt 1/4 po - 20 (2)

Rondelle d'arrêt 5/16 po (4) Tire-fond 1/4 po - 4 x 1 - 1/2 po (4)

Matériel de panneau de commande

Vis 6AB x 1 po (2) Chevilles pour cloisons sèches (2)

Vis 6-32 x 1 po (2)

Inventaire du carton 84501

Les accessoires varient selon le modèle de l'ouvre-porte de garage acheté. Selon votre mod accessoires pourraient être compris avec votre ouvre-porte de garage. Les instructions relatives ne sont pas incluses dans ce manuel, car elles sont jointes à ces derniers. Les images de ce manuel sont fournies à titre indicatif et il est possible que votre produit ait une apparence différente.

A. Support de linteau B. Poulie et support C. Support de porte D. Bras de porte incurvé E. Bras de porte droit F. Chariot G. Corde et poignée de déclenchement d'urgence H. Rail 1. Ouvre-porte de garage J. Couvercle de la poulie et vis à six pans K. Courroie L. Panneau de commande M. Fil blanc et rouge/blanc N. Le Protector System®

Capteurs d'inversion de sécurité avec fils blanc et blanc/noir attachés : capteur d'envoi de réception (1) et supports de capteur de sécurité (2)

O. Étiquettes de sécurité et documentation P. Graisse pour rail Q. Télécommande

Matériel pour RAIL

Boulon avec d'ondelle 5/16 po-18 x 1/2 po (2) (monté sur le Rondelle d'arrêt 5/16 po (4))

Boulon à six pans 5/16 po - 18 x 7/8 po (4) Vis autotaraudeuse 1/4 po - 14 x 5/8 po (2)

Tirefond 5/16 po - 9 x 1 - 5/8 po (2) Anneau de fixation (3)

Axe à épaulement 5/16 po x 2-3/4 po (1) Vis à six pans 10-24 (2)

Axe à épaulement 5/16 po x 1-1/4 po (1) Écrou à oreilles (2)

Axe à épaulement 5/16 po x 1-1/4 po (1)

Écrou 5/16 po - 18 (4)

Matériel de panneau de commande

Vis 6AB x 1 po (1) Chevilles pour cloisons sèches (2)

Vis 6-32 x 1 po (2)

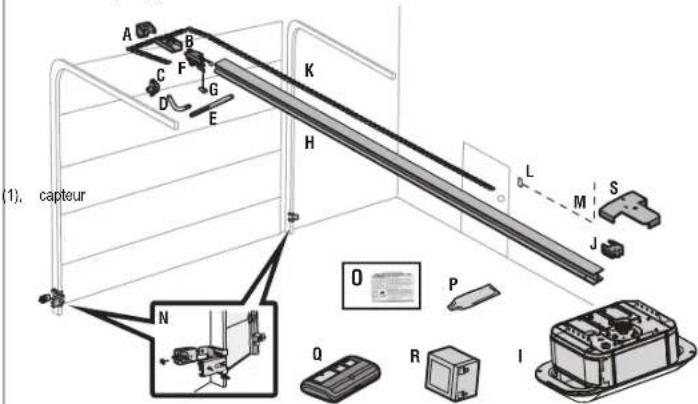

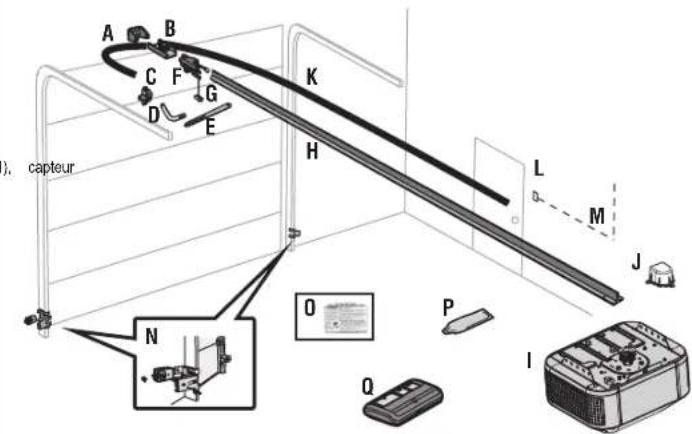

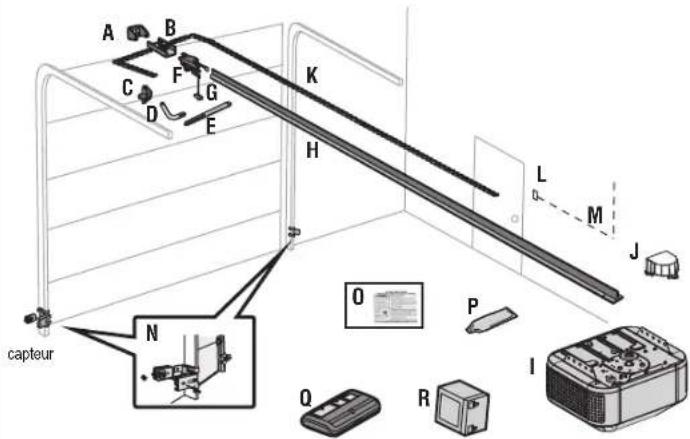

Inventaire du carton 84602

Les accessoires varient selon le modèle de l'ouvre-porte de garage acheté. Selon votre modèle, certains accessoires pourraient être compris avec votre ouvre-porte de garage. Les instructions relatives ne sont pas incluses dans ce manuel, car elles sont jointes à ces derniers. Les images de ce manuel sont fournies à titre indicatif et il est possible que votre produit ait une apparence différente.

A. Support de linteau

D. Bras de porte incurvé

E. Bras de porte droit

F. Chariot

G. Corde et poignée de déclenchement d'urgence

H. Rail

1. Ouvre-porte de garage

J. Couvercle du pignon et vis à six pans

K. Chaine

L. Panneau de commande

M. Fil blanc et rouge/blanc

N. Protector System® capteurs d'inversion de sécurité avec fils blanc et blanc/noir attachés, capteur de réception (1) et supports de capteur de sécurité (2)

O. Étiquettes de sécurité et documentation

P. Télécommande

Q. Télécommande

R. Batterie

Matériel pour RAIL

Boulon avec rondelle 5/16 po-18 x 1/2 po (2) (monté sur le Rondelle d'arrêt 5/16 po -16 (4) dessus de l'ouvre-porte de garage) Boulon à six pans 5/16 po - 18 x 7/8 po (4) Vis autotaraudeuse 1/4 po - 14 x 5/8 po (2)

Tirefond 5/16 po - 9 x 1 - 5/8 po (2) Anneau de fixation (3)

Axe à épaulement 5/16 po x 2-3/4 po (1) Vis à six pans 10-24 (2)

Axe à épaulement 5/16 po x 1-1/4 po (1) Écrou à oreilles (2)

Axe à épaulement 5/16 po x 1-1/4 po (1)

Écrou 5/16 po - 18 (4)

Matériel de panneau de commande

Vis 6AB, x d'autres (1) Chevilles pour cloisons sèches (2) élé précis, d'autres Vis 6, 32 x 1 pa aux accessoires (2)

1. Fixer le rail de la courroie à l'ouvre-porte de 87504-267, 84501

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES au doigt causées par l'ouvre-porte de • Gardez TOUJOURS la main à l'écart du pignon lorsque vous utilisez l'ouvre-porte. • Fixez solidement le couvercle du pignon AVANT toute utilisation.

Attention

Pour éviter de GRAVES dommages à l'ouvre-porte de garage, utilisez UNIQUEMENT les boulons sur le dessus de l'ouvre-porte.

REMARQUE : Utilisez UNIQUEMENT les boulons que vous avez retirés de l'ouvre-porte de garage. Placez l'ouvre-porte de garage sur le matériel d'emballage pour éviter les rayures.

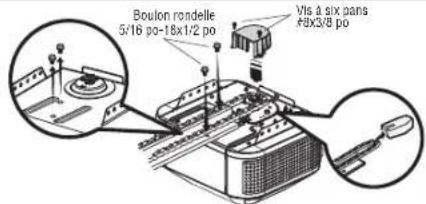

1. Modèles 87504-267 et 84501. Retirez les deux boulons du haut de l'ouvre-porte de garage.
2. Alignez les trous du rail avec les trous de l'ouvre-porte de garage.
3. Fixez le rail à l'aide des boulons mentionnés précédemment. Découpez et jetez le ruban adhésif et le polystyrène qui se trouvent autour du rail.
4. Positionnez la chaîne autour du pignon de l'ouvre-porte de garage.
5. Placez le cache-pignon sur le pignon de l'ouvre-porte de garage et fixez-le avec des vis hexagonales.

garage.

Battant sur de 5-16 po-18-12 po Impropres sans l'ouvre-partie de garage Médias 07104-207, 34501

MATERIEL

La anticipation Obéral Encales avec la Corsonde de la copple

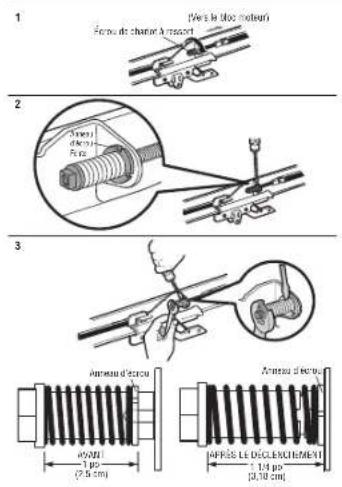

2 Serrer la courroie

1. Insérez la pointe d'un tournevis à tête plate dans l'une des fentes de la bague d'écrou. Poulons/charges le chariot.
2. Serrez l'écrou du chariot à ressort, avec une clé à molette ou une clé plate de 7/16 po, jusqu'à ce que le ressort se libère et enclenche la bague d'écrou contre le chariot. Ceci tension optimale de la courroie.

Assemblage

1 Pier's le blue motion) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Assemblage

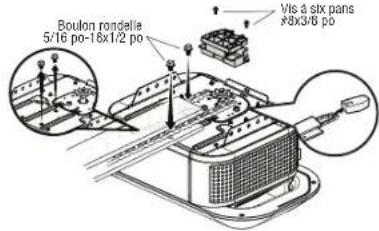

1 Fixer le rail de chaîne à l'ouvre-porte de garage

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES au doigt causées par l'ouvre-porte de • Gardez TOUJOURS la main à l'écart du pignon lorsque vous utilisez l'ouvre-porte.

• Fixez solidement le couvercle du pignon AVANT toute utilisation.

Attention

Pour éviter de GRAVES dommages à l'ouvre-porte de garage, utilisez UNIQUEMENT les boulons sur le dessus de l'ouvre-porte.

REMARQUE : Utilisez UNIQUEMENT les boulons que vous avez retirés de l'ouvre-porte de garage. Placez l'ouvre-porte de garage sur le matériel d'emballage pour éviter les rayures.

1. Retirez les deux boulons du haut de l'ouvre-porte de garage.
2. Alignez les trous du rail avec les trous de l'ouvre-porte de garage.
3. Fixez le rail à l'aide des boulons mentionnés précédemment. Découpez et jetez le polystyrène qui se trouve autour du rail.
4. Positionnez la chaîne autour du pignon de l'ouvre-porte de garage.
5. Placez le cache-pignon sur le pignon de l'ouvre-porte de garage et fixez-le avec des

84602

Boulon rondelle 5/16 po-18x1/2 po

en mouvement de l'ouvre-porte de garage) Modèles 87504-267, 84501

MATÉRIEL

Vis à six pans

(Emballé avec le cache-pignon)

Boulon rondelle 5/16 po-18x1/2 po Vis à six pans 48x3/8 po

2 Serrer la chaîne

1. Desserrez l'écrou intérieur et la rondelle de blocage sur l'arbre fileté du chariot.
2. Serrrez et écrou extérieur jusqu'à ce que la chaîne soit à un demi-pouce au-dessus de la b médian de celui-ci.
3. Resserrez l'écrou intérieur. vis hexagonales. Lorsque la porte est fermée, il est normal de voir un certain relâchement de la chaîne. Aucu nécessaire.

Assemblage

1 Fixer le rail de chaîne de la poutre en L à garage 87802

Attention

Pour éviter de GRAVES dommages à l'ouvre-porte de garage, utilisez UNIQUEMENT les boulons sur le dessus de l'ouvre-porte.

REMARQUE : Utilisez UNIQUEMENT les boulons que vous avez retirés de l'ouvre-porte de garage. Placez l'ouvre-porte de garage sur le matériel d'emballage pour éviter les rayures.

1. Retirez les deux boulons du haut de l'ouvre-porte de garage.
2. Alignez les trous du rail avec les trous de l'ouvre-porte de garage.
3. Fixez le rail à l'aide des boulons mentionnés précédemment. Découpez et jetez le polystyrène qui se trouve autour du rail.
4. Positionnez la chaîne autour du pignon de l'ouvre-porte de garage.
5. Fixez l'écarteur de chaîne à l'ouvre-porte de garage à l'aide de vis.
6. Guidez la chaîne autour de la rainure sélectionnée dans l'écarteur de chaîne.

l'ouvre-porte de

Boulon rondelle 5/16 po-18x1/2 po (montés dans l'ouvre-porte de garage)

MATÉRIEL

Vis à six pans

(emballée avec le couvercle du pignon)

boulons/attaches

Boulon rondelle 5/16 po-18x1/2 po Vis à six pans 40x3/6 po

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES au doigt causées par l'ouvre-porte de garage en mouvement :

• Gardez TOUJOURS la main à l'écart du pignon lorsque vous utilisez l'ouvre-porte.

• Fixez solidement le couvercle du pignon AVANT toute utilisation.

1. Positionnez le support de châssis sur l'unité.
2. Fixez le support sur le rail avec les boulons à six pans de 1/4 po-20 x 5/8 po et les rondelles d'arrêt. Ne serrez PAS trop.
3. Fixez le support à l'ouvre-porte en insérant une vis à rondelle 5/16 po-18 x 1/2 po dans le trou de la bride de fixation de chaque côté et le trou correspondant sur le support. Terminez la connexion en insérant la vis no 8-32 x 3/8 po dans la bride de fixation arrière et le trou du support du rail.

Rondelle d'arrêt Boulon à six pans 1/4 po - 20 x 5/8 po Vis n° 8 x 3/8 po Boulon rondelle 5/16 po-18x1/2 po

3 Serrer la chaîne

1. Desserrez l'écrou intérieur et la rondelle de blocage sur l'arbre fileté du chariot.
2. Serrez l'écrou extérieur jusqu'à ce que la chaîne soit à un demi-pouce au-dessus du médian de celui-ci.
3. Resserrez l'écrou intérieur.

Lorsque la porte est fermée, il est normal de voir un certain relâchement de la chaîne, nécessaire.

1/2 po (13 mm)

la base du rail au point

Aucun réajustement n'est

Pour réduire le risque de BLESSURES GRAVES voire MORTELLI

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D'INSTALLATION. Installez la commande de porte de garage murale :
2. Installez l'ouvre-porte de garage UNIQUEMENT sur une porte de garage correctement équilibrée et enubrifiée, de la porte du garage.

Une porte mal équilibrée risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des blessures graves voir mortelles. paliers, des marches ou de toute autre surface de marche adjacente.

au-dessus

1. TOUTES les réparations de câbles, ressorts et autres matériel DOIVENT être effectuées par un technicien DOIVENT être effectuées par un technicien DOIVENT être effectuées par un technicien DOUTES les pièces mobiles de la porte. systèmes de portes qualifié AVANT l'installation de l'ouvre-porte.
2. Placez une étiquette d'avertissement de piégeage sur le mur, à côté du panneau.
3. Désactivez TOUS les verrous et retirez TOUTES les cordes connectées à la porte de garage portante, dans un endroit bien en vue.

d'installer l'ouvre-porte pour éviter qu'elles s'enchevêtrent.

1. Dans la mesure du possible, installez l'ouvre-porte à une hauteur minimum de 2,13 m (7 pi) d'portesol. de garage.
2. Montez le déclenchement d'urgence à portée de main, mais à une hauteur minimum de 1283 d'one(6 fois d'installation) terminée, testez le système d'inversion de sécurité. La porte en évitant tout contact avec les véhicules afin d'éviter un déclenchement accidentel. contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou un 2x4 posé à plat) sur
3. Ne branchez JAMAIS l'ouvre-porte de garage à une source d'alimentation avant d'y être autorisé. Ne l'installez PAS sur une porte monobloc si vous utilisez des dispositifs ou des fonct
4. NE portez JAMAIS de montres, bagues ou vêtements amples en installant ou entretenant l'ouvre-porte, permettant une fermeture sans surveillance. Les dispositifs et fonctionnalités sans surveillance pourraient être happés dans les mécanismes de porte de garage ou d'ouvre-porte, être utilisés UNIQUEMENT avec des portes sectionnelles.

14.

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

Le support de linteau DOIT être fixé RIGIDEMENT au support de structure mur du linteau ou du plafond car sinon la porte de garage risquerait de NE PAS s'inverser si nécessaire. N'installez PAS le support de linteau sur une cloison sèche. - Des ancrages à béton DOIVENT être utilisés si le support de linteau est monté ou 2x4 dans la maçonnerie. • N'essayez JAMAIS de desserrer, déplacer ou ajuster la porte de garage, les ressorts, les câbles, les poulies, les supports ou leur matériel, qui sont TOUS sous une tension EXTREME. - Appelez TOUJOURS un technicien qualifié en systèmes de porte si la porte de garage se coince, colle est déséquilibrée. Une porte de garage déséquilibrée risque de NE PAS s'inverser lorsque cela est nécessaire.

Fermez la porte et marquez la ligne médiane verticale intérieure de la porte de garage.

Prolongez la ligne sur le mur du linteau au-dessus de la porte. Vous pouvez fixer le support de linteau à moins de 1,22 m (4 pieds) de la gauche ou de la droite du centre de la porte uniquement si un ressort de torsion ou une pointe d'appui centrale gène ; ou vous pouvez le fixer au plafond lorsque le dégagement est minimal. (Il peut être monté au mur à l'envers si nécessaire, pour gagner environ 1 cm (1/2 po).) Si vous devez installer le support de linteau sur un 2x4 (au mur ou au plafond), utilisez des tirefonds (non fournis) pour fixer solidement le 2x 4 aux supports de structure. Ouvrez votre porte au point le plus élevé du déplacement comme indiqué. Tracez une ligne horizontale sécante sur le mur du linteau à 5 cm (2 po) au-dessus du point le plus haut. La hauteur fournira le dégagement de déplacement pour le bord du dessus de la porte.

REMARQUE : Si le total de pouces dépasse la hauteur disponible de votre garage, utilisez le plus de hauteur possible ou consultez la page 19 pour les installations au plafond.

Plafond inachevé Mour du linteau Ligne centrale verticale de la porte de garage 2x4 2x4 MONTAGE SUR PLAFOND POUR LINTEAU DE SUPPORT OPTIONNEL Supports structurels Niveau à bulle (optionnel) moins de une plaque pé au

Mur du linteau 2 po (5 cm) Rail Point le plus haut du déplacement Porte Porte sectionnelle avec rail Incurvé

2 Installez le support de linteau

Vous pouvez fixer le support de linteau soit au mur au-dessus de la porte de garage, instructions qui conviendront le mieux à vos besoins particuliers. N'installez pas le support de linteau sur une cloison sèche. Si vous effectuez l'installation dans de la maçonnerie, utilisez des chevilles fournies.

Tirefond 5/16 po - 9 x 1-5/8 po

MATÉRIEL

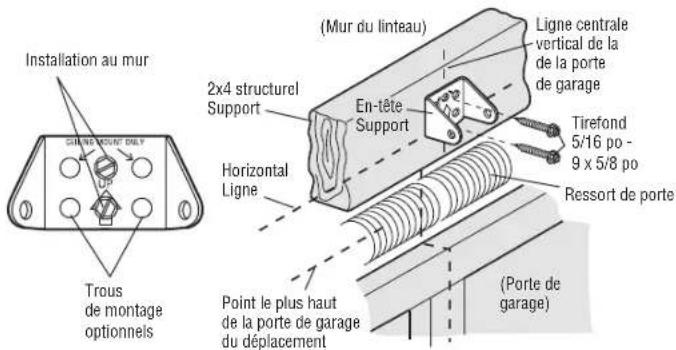

OPTION A - installation MURALE

1. Centrez le support placé sur la ligne médiane verticale sur le bord inférieur du support horizontale tel qu'indiqué (la flèche orientée vers le plafond).

Installation au mur Trous de montage optionnels 2x4 structurel Support Horizontal Ligne (Mur du linteau) En-tête Support Ligne centrale vertical de la de la porte de garage Tirefond 5/16 po - 9 x 5/8 po Ressort de porte (Point le plus haut de la porte de garage du déplacement (Porte de garage)

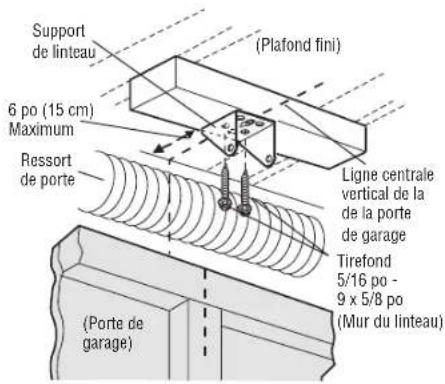

OPTION b - installation au plafond

1. Étendez la ligne médiane verticale sur le plafond comme indiqué.
2. Marquez les trous latéraux. Percez des avant-trous de 3/16 po et fixez solidement le support structurel avec la quincaillerie fournie.

Trous de montage au plafond placé sur la ligne UP

Support de linteau 6 po (15 cm) Maximum (Ressort de porte) (Plafond fini) Ligne centrale vertical de la de la porte de garage Tirefond 5/16 po - 9 x 5/8 po (Mur du linteau) (Porte de garage)

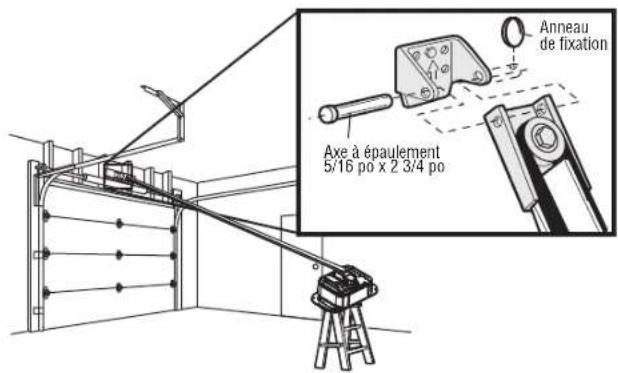

3 Fixez le rail au support de linteau

1. Alignez le rail avec le support de linteau. Insérez l'axe à épaulement dans les trous du rail. Fixez avec l'anneau de fixation.

REMARQUE : Utilisez le matériel d'emballage comme base protectrice pour l'ouvre-porte de garage.

MATÉRIEL

Axe à épaulement 5/16 po x 2-3/4 po Anneau de fixation

Anneau de fixation Axe à épaulément 5/16 po x 2 3/4 po

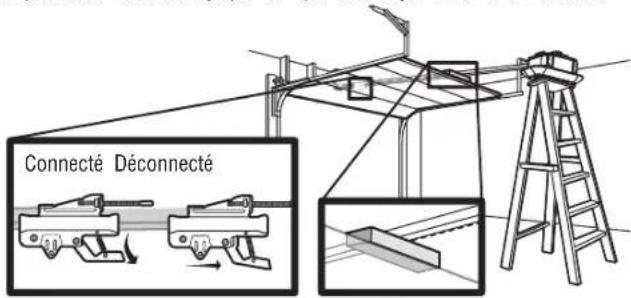

4 Positionner et monter l'ouvre-porte de garage.

du support du linteau et le ATTENTION Pour éviter d'endommager la porte de garage, placez le rail de l'ouvre-porte de garage partie supérieure de la porte.

1. Retirez le matériel d'emballage et soulevez l'ouvre-porte de garage sur une échelle.
2. Ouvrez complètement la porte et placez un 2x4 (à plat) sous le rail.

Un 2x4 est idéal pour régler la distance entre le rail et la porte. Si l'échelle n'est pas assez haute, vous aurez besoin d'aide à ce stade. Si la porte heurte le chariot lorsqu'il est relevé, tirez le bras de déclenchement du chariot vers le bas pour déconnecter les chariots intérieur et extérieur. Faites glisser le chariot extérieur vers l'ouvre-porte de garage. Le chariot peut rester déconnecté jusqu'à ce que vous soyez invité à le connecter.

Connecté Déconnecté

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES causées par la chute d'un ouvre-porte de SOLIDEMENT aux supports de la structure du garage. Des ancrages à béton DOIVENT être installés TOUT support dans la maçonnerie.

La suspension de l'ouvre-porte de garage varie en fonction de votre garage. Voici deux [La votre peut être différente.] Les supports de suspension pourraient être à angle (Figure 1). Sur les plafonds finis (Figure 2), avant d'installer l'ouvre-porte, fixez un support de supports de structure. Ce support ainsi que le matériel de fixation ne sont pas fournis.

1. Prenez la mesure de la distance de chaque côté du bloc moteur au support de
2. Coupez les deux morceaux du support de suspension aux longueurs requises.
3. Percez des trous pilotes de 3/16 po dans les supports structurels.
4. Fixez un bout de chaque support à un support avec des tirefonds de 5/16 po-18 x
5. Fixez l'ouvre-porte au support de suspension avec des boulons à six pans 5/16 po-18 d'arrêt et des écrous.
6. Vérifiez que le rail est centré au-dessus de la porte (ou aligné avec le support de centrage au-dessus de la porte).

REMARQUE : NE branchez PAS l'alimentation de l'ouvre-porte à ce moment-là.

garage, fixez-le. être utilisés si vous blocage 5/16 po.

MATÉRIEL

Boulon à six pans 5/16 po - 18 x 7/8 po

Écrou 5/16 po - 18

FIGURE 1

installations représentatives. 1) pour Plafond non support

métal solide sur des

dés earnis) rondellée

FIGURE 2 Plafond fini

Non fourni

FIGURE 3

de linteau. Mesure distance Tirefond 5/16 po - 18 x 1-7/8 po (non fourni)

Boulon hexagonal 5/16 po - 18 x 7/8 po, rondelle de blocage 5/16 po, écrou 5/16 po - 18

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte tombée :

• Dans la mesure du possible, utilisez UNIQUEMENT la poignée de déclenchement d'urgence pour désengager le chariot lorsque la porte du garage est FERMÉE. Des ressorts faibles ou cassés, ou une porte déséquilibrée peuvent entraîner une chute rapide et/ou inattendue d'une porte ouverte.
• N'utilisez JAMAIS la poignée de déclenchement d'urgence avant que toutes les personnes et les obstacles aient été retirées du trajet qu'elle suivra. • N'utilisez JAMAIS la poignée pour ouvrir ou fermer la porte. Si le nœud de la corde se défait, vous risquez de tomber.

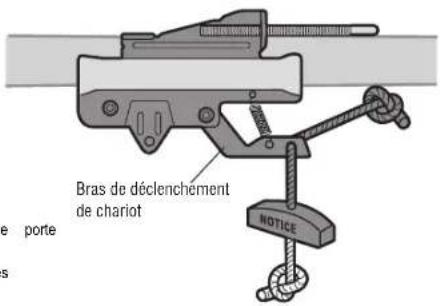

Bras de déclenchement de chariot NOTICE

1. Insérez une extrémité de la corde de déclenchement d'urgence à travers la poignée. Vérifie[ifiez] que « NOTICE » (AVIS) est à l'endroit. Fixez avec un nœud simple à un minimum de 2,5 cm (1 po) de l'extrémité de la corde pour éviter qu'elle glisse.
2. Insérez l'autre extrémité de la corde de déclenchement d'urgence dans le trou du bras de déclenchement du chariot. Montez le déclenchement d'urgence à portée de main, mais à au moins 1,83 m (6 pi) au-dessus du sol, en évitant tout contact avec les véhicules pour éviter un déclenchement accidentel, puis fixez-le avec un nœud plat. REMARQUE : Si vous devez couper la corde de déclenchement d'urgence, arrêtez l'extrémité coupée avec une allumette ou un briquet pour éviter qu'elle ne s'effilioche. Vérifie. que la corde et la poignée de déclenchement d'urgence se trouvent au-dessus du toit de tous les véhicules pour éviter tout enchevêtrement éventuel.

Attention

Les portes de garage en fibre de verre, en aluminium ou en acier léger DEVRONT être renforcées AVANT

l'installation du support de porte. Contactez le fabricant de la porte de garage ou le n l'installation pour obtenir des instructions sur un renfort d'ouvre-porte ou un kit de renfort

Un renfort horizontal et vertical est nécessaire pour les garage légères (fibre de verre, aluminium, acier, portes panneau de verre, etc.) (non fournies). Une entretoise horizontale doit être suffisamment longue pour être fixée à trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur. Contactez le fabricant de garage ou le revendeur qui s'est chargé de l'installation pour obtenir des instructions sur un renfort d'ouvre-porte ou renfort.

REMARQUE : De nombreux kits de renfort de porte permettent de fixer directement l'axe à épaulement et le bras de porte. Dans ce cas, vous n'aurez pas besoin du support de porte ; passez directement à

Porte sectionnelle

1. Centrez le support de porte sur la ligne médiane verticale que vous avez tracée avant d'installer le support de linteau. Notez que le placement correct est vers le HAUT, tel support.
2. Positionnez le bord supérieur du support entre 5 et 10 cm (2 et 4 po) sous le bord directement sous tout support de structure du dessus de la porte.
3. Marquez des trous et percez-les, puis procédez à l'installation comme suit, selon la construction de votre porte :

Portes métalliques ou légères utilisant une équerre verticale dans le support porte et le support de porte :

• Percez des trous de fixation de 3/16 po. Fixez le support de porte à l'aide des vis
• Dans l'alternative, utilisez deux boulons de 5/16 po - 18 x 2 po, des rondelles d'arrêt (Figure 2) autotaraudeuses. (Figure 1) et des écrous (non fournis).

Portes métalliques, isolées ou légères renforcées en usine :

- Percez des trous de fixation de 3/16 po. Fixez le support de porte à l'aide des vis auto

Portes en bois :

Utilisez les trous du support de porte haut et bas ou côte à côte. Percez des trous et fixez le support avec des boulons ordinaires 5/16 po-18 x 2 po, des rondelles d'arrêt et des écrous (Figure 4)

VREMARQUE : Les vis autons faudeuses 1/4 po - 14 x 5/8 po ne sont pas destinées à être utilisées sur des portes en bois.

l'étape suivante.

Installation

MATÉRIEL Vis autotaraudeuse 1/4 po - 14 x 5/8 po

FIGURE 1

Renfort vertical Ligne centrale verticale de la porte de garage HAUT Support de porte Vis autotaraudeuse 1/4 po - 14 x 5/8 po

FIGURE 2

Renfort vertical Boulon rondelle 5/16 po-18x2 po (non fournie) Support de porte Rondelle de blocage 5/16 po Écrou 5/16 po - 18 Ligne centrale vertical de la porte de garage HAUT

FIGURE 3

Ligne centrale verticale de la porte de garage HAUT Vis autotaraudeuse 1/4 po - 14 x 5/8 po

FIGURE 4

Boulon rondelle 5/16 po-18x2 po (non fournie) Bord extérieur de la porte ou panneau de renforcement HAUT Ligne centrale vertical de la de la porte de garage

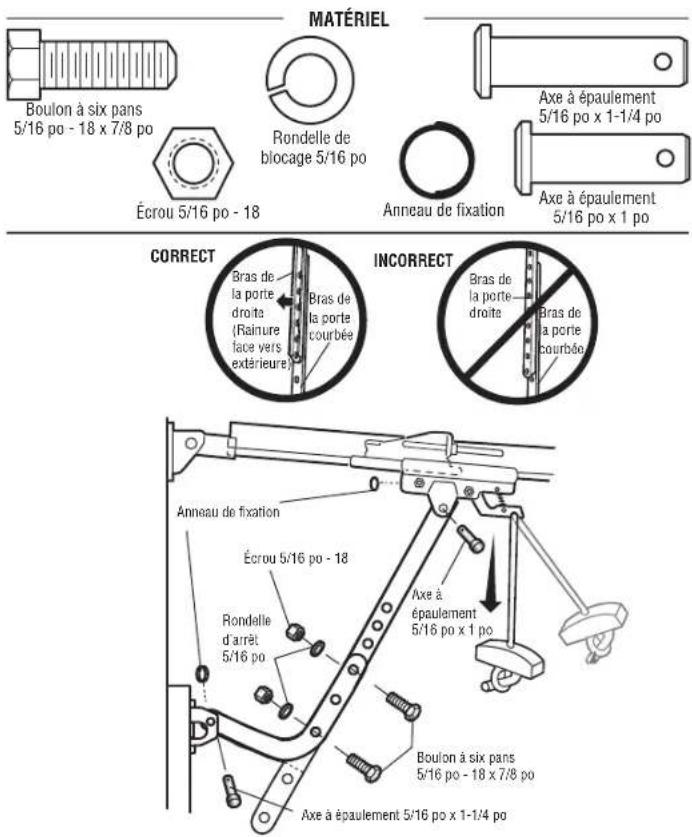

8 Connectez le bras de porte au chariot

IMPORTANT : La rainure du bras de porte droit DOIT faire face à l'opposé du bras de porte incurvé.

1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d'urgence. Glissez le chariot extérieur vers l'arrière (loin de la porte) d'environ 5 cm (2 po).
2. Fixez le bras droit de la porte au chariot extérieur à l'aide de l'axe à épaulement. Fixez-le avec l'anneau de fixation.
3. Fixez le bras de porte incurvé au support de porte à l'aide de l'axe à épaulement. Fixe fixation.
4. Alignez le bras de porte droit avec le bras de porte incurvé. Choisissez deux trous alignés l'un par rapport à l'autre et fixez en utilisant les boulons, les écrous et les rondelles d'arrét.

REMARQUE : Si les trous ne s'alignent pas, inversez le bras de porte droit. Choisissez deux trous

alignés (qui sont le plus loin possible l'un de l'autre) et fixez-en utilisant les boulons et rondelles d'arrêt.

1. Tirez la poignée de déclenchement d'urgence vers l'ouvre-porte de garage jusqu'à ce que le déclenchement du chariot soit horizontal. Le chariot se réengage automatiquement lorsque l'ouvre garage est activé.

Installation

MATÉRIEL Boulon à six pans 5/16 po - 18 x 7/8 po Rondelle de blocage 5/16 po Écrou 5/16 po - 18 Anneau de fixation Axe à épaulement 5/16 po x 1-1/4 po Axe à épaulement 5/16 po x 1 po CORRECT INCORRECT Bras de la porte droite (Rainure face vers extérieure) Bras de la porte courbée Bras de la porte droite Bras de la porte courbée Anneau de fixation Écrou 5/16 po - 18 Rondelle d'arrêt 5/16 po Axe à épaulement 5/16 po x 1 po Boulon à six pans 5/16 po - 18 x 7/8 po Axe à épaulement 5/16 po x 1-1/4 po

1 Installer le panneau de commande

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES par électrocution :

• Vérifiez que l'alimentation n'est PAS branchée AVANT d'installer le panneau de commutation. - Connectez le panneau de commande UNIQUEMENT aux fils basse tension de 12 VOLTS. Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par la fermeture du garage : - Installez le panneau de commande à portée de vue de la porte de garage, hors de portée des enfants, à une hauteur minimale de 5 pieds (1,5 m) au-dessus du sol, des paliers, autres surfaces de marche adjacentes, et loin de TOUTES les pièces mobiles de la porte. • N'autorisez JAMAIS des enfants à utiliser ou jouer avec les boutons du panneau de commande ou des émetteurs de la télécommande. • Activez la porte UNIQUEMENT lorsqu'elle est clairement visible, qu'elle est correctement positionnée et qu'il n'y a pas d'obstacles au déplacement de la porte. - Gardez TOUJOURS la porte de garage en vue jusqu'à ce qu'elle soit complètement fermée. JAMAIS à quiconque de passer la ligne de la porte de garage lorsqu'elle est en mouvement.

Compatible avec les accessoires et mySecurity+ 2.0, voir page 42. Votre ouvre-porte de garage avec un maximum de 2 panneaux de commande intelligents ou 4 autres panneaux de cor

REMARQUE: Les panneaux de commande plus anciens et les produits tiers ne sont pas installés. La commande de porte doit être à portée de vue de la porte de garage, hors de portée, à une hauteur minimale de 1,5 m (5 pi) au-dessus du sol, des paliers, des marches ou de toute adjacente, et loin de TOUTES les pièces mobiles de la porte. Pour les installations d'une, il n'est pas nécessaire de percer des trous ou d'installer des ancrages pour cloisons sèches. Utilise boîte de commande.

REMARQUE : Il est possible que votre produit soit différent des illustrations.

MATÉRIEL

Vis 6-32 x 1 po (2) Ancrage pour cloisons sèches (2) Vis 6AB x 1 po (2)

1. Dénudez 11 mm (7/16 po) d'isolant à une extrémité du fil et séparez les fils.
2. Connectez un fil à chacune des deux vis à l'arrière du panneau de commande. Les fils à l'une ou l'autre des vis.

INSTALLATIONS PRÉ-CÂBLÉES : Choisissez deux fils à connecter, notez les fils utilisés afin que les bons fils

soient connectés à l'ouvre-porte de garage lors d'une étape ultérieure.

1. Marquez l'emplacement du trou de montage inférieur et percez un trou de 5/32 po. TS 4. Installez la vis inférieure, en laissant 1/8 po (3 mm) dépasser du mur.
2. Positionnez le trou inférieur du panneau de commande sur la vis et faites-le glisser en place.
3. d'une porte de
4. Soulevez la barre de poussée et marquez le trou supérieur.
5. Retirez le panneau de commande du mur et percez un trou de 5/32 po pour la vis du de portée des jeunes
6. Positionnez le trou inférieur du panneau de commande sur la vis et faites-le glisser en place des marches du de toute catégorie supérieure.

commande ou les

| 2 3

4-5 CLOISON SÈCHE BOÎTIER DE COMMANDE

est compatible commande Secuniva 2.0 compatibles pour closens cachets de jeunes enfants, à une autre suracé de marché boîte de commande, il n'est

ez les—trous

8 CLOISONS SÈCHES

CLOISON SÈCHE Antrage pour closons sèches CAB x 1 pt BOÎTIER DE COMMANDE C-32 x 1 pt

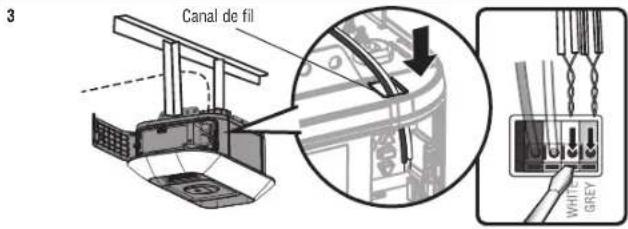

2 Câbler le panneau de commande à l'ouvre-porte garage

INSTALLATIONS PRÉ-CÂBLÉES : Lors du câblage du panneau de commande à l'ouvre-porte de garage, veillez à utiliser les mêmes fils que ceux qui sont connectés au panneau de commande.

1. Faites passer le fil blanc et rouge/blanc du panneau de commande à l'ouvre-porte de et au plafond avec l'agrafe (ne s'applique pas aux boîtes de commande ou aux inst percez pas le fil avec l'agrafe car ceci risquerait de créer un court-circuit ou un cir
2. Dénudez 11 mm (7/16 po) d'isolant à l'extrémité du fil, près de l'ouvre-porte de garage.
3. Connectez le fil aux bornes rouge et blanche de l'ouvre-porte de garage. Pour insérer la borne, enfoncez la languette avec la pointe d'un tournevis.

Barre de poussée COMMANDE À DEL RGE BLANC GRIS

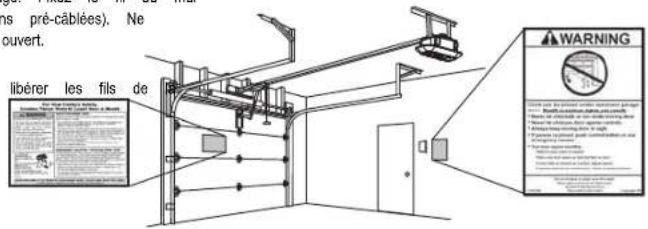

3DFIXER les étiquettes d'avertissement

1. Fixez l'étiquette d'avertissement de piégeage sur le mur, près du panneau de commande, ou des agrafes.
2. Fixez l'étiquette de test de déclenchement manuel d'inversion de sécurité à un endroit visible. Porte de garage. Fixez le fil au mur.

connexions pré-câblées). Ne uit ouvert.

m - 1 ≠ 0;

les pré-câblées). Ne ouvert. libérer les fils de WARNING

Avertissement

Vérifiez que l'alimentation n'est PAS connectée à l'ouvre-porte de garage AVANT d'installer l'inversion de sécurité.

Pour éviter des BLESSURES GRAVES voire MORTELLES en fermant la porte de garage

• Raccordez et alignez correctement le capteur d'inversion de sécurité. Ce dispositif DOIT PAS être désactivé. • Installez le capteur d'inversion de sécurité de sorte que le faisceau ne soit PAS à SUPÉRIEURE à 15 cm (6 pc) du sol du garage.

IMPORTANT: Les capteurs d'inversion de sécurité DOIVENT être connectés et alignés que l'ouvre-porte de garage ne se déplace vers le bas.

Le Protector System® comprend deux capteurs d'inversion de sécurité qui utilisent un faisceau pour empêcher la fermeture de la porte de garage. Le capteur émetteur (DEL orange) transmet au récepteur (DEL verte) lorsque les deux sont alimentés et alignés. Le capteur récepteur (DEL) a une étiquette sur le capteur pour l'identifier comme le capteur récepteur avant qu'il soit mis en fonction. Si un obstacle brise le faisceau lumineux pendant la fermeture de la porte, la porte s'arrête, puis retourne en ouverte,

En installant les capteurs d'inversion de sécurité, vérifiez ce qui suit :

• Les capteurs sont installés À L'INTÉRIEUR du garage. - Les lentilles des capteurs se font face. IMPORTANT : Ne laissez pas la lumière directe du soleil atteindre le capteur (LED verte). • Le faisceau du capteur n'est PAS à une HAUTEUR SUPÉRIEURE à 15,2 cm (6 po). Le faisceau lumineux n'est pas obstrué. • Le capteur récepteur est muni d'une étiquette d'avertissement au dos.

le capteur sécurité requis NE une HAUTEUR correctement avant au lumineux pour le faisceau au capteur L rest mini d'une position complètement Capteur d'inversion de sécurité 15 cm (6 po) max. au-dessus du sol Rayon lumineux invisible Zone de protection Capteur d'inversion de sécurité 15 cm (6 po) max. au-dessus du sol

1 Installer les capteurs d'inversion de sécurité

Les capteurs d'inversion de sécurité sont conçus pour se clipser sur le rail de la porte fournis. Si le rail de porte ne supporte pas le support du capteur, une installation murale du faisceau du capteur ne doit PAS être à une HAUTEUR SUPÉRIEURE à 6 po (15 cm) au-dessus de l'INSTALLATION DU RAIL DE PORTE

1. Faites glisser les bras incurvés du support de capteur autour du bord du rail de porte à ce que le support du capteur affleure le rail.
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixez le capteur au support avec l'écrou à oreilles. Vérifiez que l'objectif n'est pas Répétez les étapes avec l'autre capteur sur le rail de porte opposé. Les deux lentilles

1 Rail de porte Porte de garage

2 3 Écrou à oreilles 15 cm (6 po) max.

Installation MURALE

Assurez-vous que les supports de chaque côté sont éloignés du rail de la porte et que les capteurs s'alignent correctement. Si un dégagement supplémentaire est nécessaire, utilisez des d'extension 041A5281-1 (non fournis) ou des blocs de bois.

1. Fixez le support du capteur contre le mur avec deux tirefonds (non fournis). avec Fares surpands le viepteur six pans à travers le capteur.
2. est com étez les étapes avec l'autre capteur sur le côté opposé de la porte de garage. Les deux

face porte. Enclenchez-le de manière

obstrué Rail de pore le support doivent se faire face. Mur intérieur du garage Non fourni OPTIONNEL OU

2 3 Écrou à oreilles 15 cm (6 po) max.

Installation au SOL

1. Mesurez la position des deux supports de capteur afin qu'ils soient à la même distance obstruction.
2. Fixez le support au sol avec des chevilles à béton (non fournies).
3. Faites glisser la vis à six pans à travers le capteur.
4. Fixez le capteur au support avec l'écrou à oreilles. Vérifiez que l'objectif n'est pas o. Répetez les étapes avec l'autre capteur sur le côté opposé de la porte de garage. Les face.

Mur interieur du garage Non fourni Rail de porte Écrou à croilles 15 cm (6 po) max.

2 Câbler les capteurs d'inversion de sécurité

Ère du tour et sans INSTALLATIONS PRE-CÂBLÉES : Si votre garage est déjà équipé de fils pour les capteurs d'inversion de sécurité, voir page 31.

OPTION a - installation sans prÉ-cÂblage

1. Faites passer le fil des deux capteurs à l'ouvre-porte de garage. Fixez avec des agrafes, traversez par le support. Deux séparateurs le doivent de capteur et dénudez l'isolant à chaque extrémité. Torsadez les deux fils. Torsadez ensuite les deux fils blanc/noir ensemble.
2. À l'aide d'un tournevis, enfoncez les languettes des bornes et insérez les fils blancs dans la borne grise. Insérez les fils blanc/noir dans la borne grise.

1 Agrafe

2 11 mm (7/16 po)

3 Canal de fil WHITE GREY

OPTION b - installation précaâblée

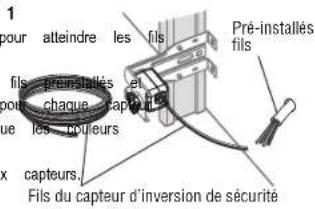

1. Coupez les fils du capteur, en vous assurant qu'il y a une longueur suffisante de fils préinstallés du mur.
2. Séparez les fils du capteur et dénudez l'isolant à chaque extrémité. Choisissez les fils préinstallés de la même couleur.

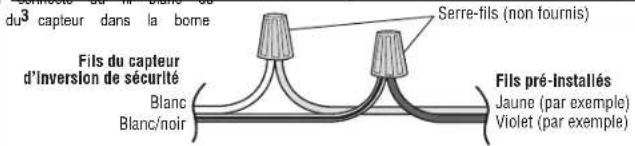

3. Connectez les fils préinstallés aux fils du capteur avec des serre-fils en vous assurant que les couleurs correspondent pour chaque capteur.
4. Au niveau de l'ouvre-porte de garage, dénudez l'extrémité des fils connectés auparavant. Torsadez les fils de même couleur ensemble.

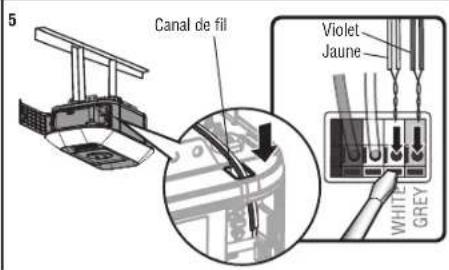

5. À l'aide d'un tournevis, enfoncez les languettes des bornes et insérez la couleur du fil capteur dans la borne blanche. Insérez l'autre couleur de fil connecté au fil blanc/noir grise.

1 pour atteindre les fils fils préinstallés et pouts chaque capteur que les couleurs. x capteurs. Fils du capteur d'inversion de sécurité Pré-installés fils

2 11 mm (7/16 po)

du³ capteur dans la borne Fils du capteur d'inversion de sécurité Blanc Blanc/noir Serre-fils (non fournis) Fils pré-instalés Jaune (par exemple) Violet (par exemple)

Fils pré-installés Jaune Violet 11 mm (7/16 po)

Canal de fil Violet Jaune WHITE GREY

Avertissement

Pour éviter les risques de BLESSURES GRAVES voire MORTELLES par électrocution ou

• Assurez-vous que le courant n'est PAS connecté à l'ouvre-porte, et débranchez le câble pour retirer le couvercle pour établir une connexion permanente. • L'installation et le câblage de la porte de garage DOIVENT être conformes à TOUS les de construction locaux. • N'utilisez JAMAIS de rallonge, d'adaptateur à 2 fils ou ne modifiez en AUCUN cas la prise. Assurez-vous que l'ouvre-porte est mis à la terre.

Pour éviter les difficultés d'installation, assurez-vous de ne pas faire fonctionner l'ouvre-porte à ce moment-là.

Pour réduire le risque de choc électrique, votre ouvre-porte de garage est équipé d'une fiche avec une troisième goupille de mise à la terre. Cette fiche rentre seulement dans une prise, elle ne rentre pas dans la prise, communiquer avec un électricien qualifié pour faire installer une

IL EXISTE DEUX OPTIONS POUR CONNECTER L'ALIMENTATION :

OPTION A - câblage typique

1. Branchez l'ouvre-porte de garage dans une prise de courant mise à la terre.
2. Ne faites pas fonctionner l'ouvre-porte de garage à ce moment-là.

incendie :

rangement du circuit AVANT

les codes électriques et

fiche pour l'adapter à la

CÂBLAGE TYPIQUE

OPTION b - câblage permanent

Si un câblage permanent est requis par votre code local, consultez la procédure suivante. pomme sonœxion permanente à travers le trou de 7/8 po dans le haut du bloc moteur (sel

1. Retirez les vis du couvercle du bloc moteur et mettez le couvercle de côté. Retirez les broches qui y sont attachées. Connectez le fil noir (phase) à la vis de la borne en laiton ; le fil blanc (neutre) à la vis de la borne argentée ; et le fil de terre à la vis de terre verte. L'ouvre-porte doit être mis à la terre.
2. Réinstallez le couvercle.

CÂBLAGE PERMANENT

Onglet de terre Vis vert de mise à la terre Fil noir Fil de mise à la terre Fil blanc Fil noir

2 Aligner les capteurs d'inversion de sécurité

IMPORTANT: Les capteurs d'inversion de sécurité DOIVENT être connectés et alignés que l'ouvre-porte de garage ne se déplace vers le bas.

Lorsque l'ouvre-porte de garage est alimenté en électricité, vérifiez les capteurs d'inversion. Les capteurs sont alignés et câblés correctement, les deux voyants à DEL s'allument en co

Zone de protection des faisceaux lumineux Capteur de réception - Voyant DEL vert Le capte

Capteur d'envoi - Voyant DEL ambre Capteur de réception - Voyant DEL vert Le capteur récepteur est muni d'un autocollant au dos.

Pour aligner les capteurs d'inversion de sécurité :

1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers le bas jusqu'à ce que les deux voyants s'allument, indiquant l'alignement.
3. Serrez l'écrou à oreilles pour fixer le capteur.

Écrou à oreilles

Dépannage du capteur de sécurité

Si l'un des voyants à DEL du capteur est éteint, le capteur n'est pas alimenté : 1. Vérifiez que l'ouvre-porte de garage est alimenté en électricité.

1. Vérifiez que le fil du capteur n'est pas court-circuité ou cassé.
2. Vérifiez que les capteurs sont correctement câblés; les fils blancs sur la borne blanche et la borne grise.

Si le voyant à DEL vert du capteur de réception clignote, les capteurs sont obstrués ou

1. Vérifiez que le faisceau lumineux du capteur n'est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert) fait face à la lumière directe du soleil, interchangez avec le capteur d'envoi et répétez l'étape 1. Installer les capteurs d'inversion de sécurité en un fonctionnement adéquat.

3 S'assurer que le panneau de commande est à correctement câblé

Si le panneau de commande a été installé et câblé correctement, le voyant de commande situ commande clignote.

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte de garage.

• Un réglage incorrect des limites de déplacement de la porte de garage empêchera le système d'inversion de sécurité.

Remarque : Pendant la programmation de la course, les boutons fichés vers le HAUT et le BAS peuvent être utilisés pour déplacer la porte selon les besoins. Pendant la configuration de la force automatique ferme automatiquement.

Appuyez sur le bouton de réglage et maintenez-le enfoncé

jusqu'à ce que le bouton UP

commence à clignoter et/ou qu'un bip se

fasse entendre. Les capteurs d'inversion de seront déconnectés pendant le processus de programmation du déplacement.

Appuyez et maintenez le bouton fléché vers le HAUT jusqu'à ce que la porte soit dans la position HAUTE souhaitée.

Lorsque la porte est dans la position HAUTE

souhaitée, appuyez et relâchez le bouton de

Les lumières de l'ouvre-porte de

garage clignoteront

deux fois et le bouton fléché vers le BAS commencera à clignoter.

Appuyez et maintenez le bouton fléché vers le BAS jusqu'à ce que la porte soit dans la position BASSE souhaitée.

particulier les jeunes

garage qui se ferme.

le bon fonctionnement du

DOIT s'inverser au

est toujours que la porte est

dans la position BASSE

souhaitée, appuyez et

Il échote Is oupeetoret dee

réglage. Les lumières

l'ouvre-porte de garage

clignoteront deux fois. Le

programme du déplacement est maintenant terminé.

Si les lumières de l'ouvre-porte de garage clignotent

5 fois, la programmation est terminée et les limites de

déplacement n'ont pas été réglées. Veuillez

redémarrer le processus de la programmation du

déplacement.

2 - Réglage de la force automatique

Lorsque les positions de montée et de descente ont été réglées manuellement, les capteurs d'ir reconnectent et deviennent opérationnels. L'ouvre-porte entre ensuite dans une opération de détection déplaçant automatiquement la porte pour l'ouvrir et la fermer. L'ouvre-porte de garage émet une visuelle avant d'ouvrir et de fermer automatiquement la porte. L'ouvre-porte de garage émettra trc que la configuration de la force automatique s'est déroulée avec succès. Le réglage est terminé.

Si vous entendez un long bip après que la porte ait tenté de se déplacer, cela signifie que l'automatique ne s'est pas déroulé correctement. Veuillez recommencer à l'étape 1 de Programmer le

Avertissement

Si le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES par une porte de ferme.

• Le système d'inversion de sécurité DOIT être testé tous les mois.

- Après TOUT réglage, le système d'inversion de sécurité DOIT être testé. La porte contact d'un objet de 3,8 cm (1-1/2 po) de haut (ou 2x4 posé à plat) sur le sol.

La porte étant complètement ouverte, placez une planche de 3,8 cm (1-1/2 po) ou un centré(e) sous la porte du garage.

2 Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte entre en contact avec la planche.

Si la porte s'arrête mais ne se réouvre pas :

1. Répétez la programmation du déplacement (voir l'étape de réglage 1);
2. Répétez le test d'inversion de sécurité.

Si le test continue d'échouer, appelez un technicien qualifié en systèmes de portes.

Avertissement

particulièrement les jeunes

garage qui se ferme le capteur d'inversion de sécurité n'est pas installé correctement, les personnes (en particulier enfants) peuvent SUBIR DES BLESSURES GRAVES voire MORTELLES causées par une porte qui se ferme. OT s'inverser au

1 Ouvrez la porte. Placez un obstacle sur le chemin de la porte. 2x4 posé à plat sur le sol,

DOIT s'inverser lorsqu'elle

Appuyez sur le bouton poussoir de la télécommande pour fermer la porte. La porte ne bouge (2,5 cm).

L'ouvre-porte de garage ne se fermera pas à partir d'une télécommande si le témoin lumineux des capteurs est éteint (ce qui vous avertit du fait que le capteur est mal aligné ou obstn)

Ajustements

Si l'ouvre-porte de garage ferme la porte lorsque le capteur d'inversion de sécurité est obstrué (et que les capteurs ne sont pas à plus de 15 cm [6 po] du sol), appelez un technicien qualifié en systèmes de portes.

Avertissement

Pour réduire les risques d'INCENDIE ou de BLESSURE CORPORELLE :

• Débranchez TOUTE l'alimentation électrique et la batterie AVANT d'effectuer TOUT entretien ou toute maintenance. • Utilisez SEULEMENT le n° de pièce 485LM de LiftMaster pour remplacer la batterie.
• NE PAS jeter les batteries au feu. La batterie peut exploser. Vérifiez les codes locaux pour les instructions d'élimination.

Attention

Portez TOUJOURS des gants et des lunettes de protection lorsque vous changez la batterie ou que vous travaillez autour du compartiment de la batterie.

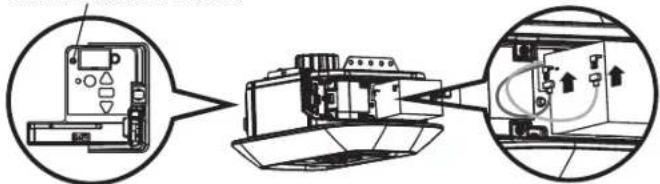

La serrure automatique de la porte du garage se déverrouille lorsque la porte du garage est ouverte et demeure désactivée jusqu'à ce que le courant soit rétabli*.

1. Débranchez l'ouvre-porte de garage.
2. Ouvrez la porte du panneau de commande.
3. Insérez partiellement la batterie dans son compartiment, les bornes tournées vers la droite, comme indiqué.
4. Connectez les fils rouge (+) et noir (-) de l'ouvre-porte de garage aux bornes correspondantes de la batterie.
5. Insérez complètement la batterie et fermez le panneau de la porte de commande.

DEL de statut de la batterie

2 Test de la batterie

Selon le niveau de puissance, il se peut que la batterie doive être rechargée avant d'effectuer le test. L'ouvre-porte de garage doit être débranché pour tester la batterie.

1. Débranchez l'ouvre-porte de garage. Le voyant à DEL de l'état de la batterie soit pour indiquer que l'ouvre-porte fonctionne batterie soit clignotera pour indiquer que la REMARQUE : Assurez-vous que l'ouvre-porte de garage est débranché.
2. Ouvrez et fermez la porte à l'aide de la télécommande ou du panneau de commande. REMARQUE : L'ouvre-
3. Ouvrez et fermez la porte à l'aide de la télécommande ou du panneau de commande en marche, le voyant DEL d'état de la batterie s'allume en orange fixe, indiquant que la batterie, ou clignote pour indiquer que la batterie est faible. REMARQUE : L'ouvre- chargée.
4. Branchez l'ouvre-porte du garage. Vérifiez que le voyant à DEL de la batterie clignote, batterie est en cours de chargement.

3 Recharger la batterie

La batterie se charge lorsque l'ouvre-porte de garage est branché dans une prise électrique courant et il faut 24 heures pour la charger complètement. Une batterie entièrement chargée porte de garage pour un maximum de 24 heures pendant une panne de courant. Suite au électrique, la batterie se recharge en 24 heures. La batterie durera environ 1 à 2 ans dans d'utilisation.

REMARQUE : Lorsque l'ouvre-porte de garage est en mode batterie de secours, les lumières de l'ouvre-porte de garage, la minuterie de fermeture, la fermeture à distance et les fonctions de la caméra ne fonctionnent pas. En mode batterie de secours, la serrure automatique de porte de garage se déverrouille, s'ouvre et reste désactivée jusqu'à ce que le courant soit rétabli.

* Le cas échéant.

DEL de statut de la batterie

Tous les systèmes sont normaux.

lumeraUneenvoargeDEcontret indique que la batterie est entièrement chargée. tterie Last voijant. DEL vert clignotant indique que la batterie est en cours de chargement.

DEL ORANGE:

L'ouvre-porte de garage a perdu de l'énergie et est en mode de secours par batterie. La batterie chargée. Le voyant à DEL orange, lorsque le moteur est en marche, indique que l'ouvre-porte de batterie.

Pendant que le moteur est un voyant à DEL orange clignotant, lorsque le moteur est en marche, indique que la bat l'ouvre-porte fonctionne sur batterie. L'ouvre-porte émet un bip toutes les 2 secondes lorsqu'il fonctionne sur batterie.

La batterie doit être remplacée.

- Un voyant rouge indique que la batterie ne peut plus être rechargée. Achetez une batterie pour permettre à votre système de fonctionner lors de panne d'électricité.

DEL de statut de la batterie

* Le cas échéant.

de 120 Vca qui a du fournir 12 VCC à l'établissement du courant des conditions normales

ne sont pas disponibles. forsque la porte de garage

Pour réduire le risque de blessures GRAVES voire mortelles

1. LISEZ ET SUIVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS. 10. Le système d'inversion de sécurité DOIT être testé tous les mois. La porte DOIT s'inverser
2. Gardez TOUJOURS les télécommandes hors de portée des enfants. Ne permettez JAMAIS aux enfants de plus de 3,80 en (1-1/2 po) de haut (ou 2x4 posé à plat) sur le sol. Une installation inadéquate de manipuler ou de jouer avec les boutons-poussoirs ou les télécommandes de la porte de garage augmente le risque de BLESSURE GRAVE ou MORTELLE.
3. N'active la porte du garage QUE lorsqu'elle est bien visible, qu'elle est correctement 1 églé GARDEZ qu'OTI JOURS PAS A PORTE DE GARAGE BIEN ÉQUILIBRÉE (voir page 4). Une porte n d'obstacles à son déplacement. risque de ne PAS s'inverser lorsque cela est nécessaire et pourrait entraîner des BLESSURS
4. Gardez TOUJOURS la porte de garage en vue et loin des personnes et des objets jusqu'ORTELLE qu'elle soit complètement fermée. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOUVEMENT. les réparations de câbles, ressorts et autre matériel, qui sont TOUS sous une ter
5. PERSONNE NE DEVRAIT PASSER SOUS UNE PORTE ARRÊTÉE OU PARTIELLEMENT OUVERTE. DEMENT être effectuées par un technicien en systèmes de portes qualifié.
6. Dans la mesure du possible, utilisez UNIQUEMENT la poignée de déclenchement d'urgence pour éviter les interférences avec le bon fonctionnement de l'ouvre-porte de garage, lorsque désengager le chariot lorsque la porte du garage est FERMÉE. Soyez prudent lorsque vous signez cette po de BLESSURE GRAVE ou FATALE.
7. Pour éviter les interférences avec le bon fonctionnement de l'ouvre-porte de garage, désengagez les risques de BLESSURE GRAVE ou FATALE.
8. Ce système de commande est équipé d'une fonction de fonctionnement sans surveillance. La
9. N'utilisez JAMAIS la poignée de déclenchement d'urgence avant que toutes les personnes aient été retirées du trajet qu'elle suivra. NE TRAVERSEZ JAMAIS LA PORTE LORSQU'ELLE EST EN MOTEUR.
10. Ne l'installez PAS sur une porte monobloc si vous utilisez des dispositifs ou des fonctionnalités
11. N'utilisez JAMAIS la poignée pour ouvrir ou fermer la porte du garage. Si le nœud de contrôle sur fait surveillance. Les dispositifs et fonctionnalités sans surveillance doivent être risquez de tomber. UNIQUEMENT avec des portes sectionnelles.
12. Après TOUT réglage, le système d'inversion de sécurité DOIT être testé.

Caractéristiques

Votre ouvre-porte de garage est équipé de fonctions qui vous permettent de mieux contrôler votre porte de garage.

ALERT2CLOSE

La fonction Alert2Close fournit une alerte visuelle et sonore indiquant qu'une porte non fermée.

Minuterie de fermeture (TTC)

La fonction TTC ferme automatiquement la porte après une période de temps déterminée d'un panneau de commande TTC. (Modèles 881LMW ou 880LMW). Avant et pendant, les lumières de l'ouvre-porte de garage clignotent et l'ouvre-porte de garage émet un bip.

myQ® vous permet de contrôler votre ouvre-porte de garage depuis votre appareil mobile. La technologie myQ® utilise un signal de 900 Mhz pour assurer une communication bidirectionnelle entre le garage et les accessoires myQ® compatibles.

L'ouvre-porte de garage possède une passerelle interne qui lui permet de communiquer directement avec votre réseau Wi-Fi® domestique et d'accéder à votre compte myQ®.

Le protector Systemcapteurs d'inversion de sécurité)

Lorsqu'ils sont connectés et alignés correctement, les capteurs d'inversion de sécurité détectent la trajectoire du faisceau infrarouge. Si un obstacle brise le faisceau infrarouge pendant que la porte s'arrête, puis reloume en position complètement ouverte. Si la porte est complètement fermée et que les capteurs d'inversion de sécurité ne sont pas installés ou sont mal alignés, la porte ne s télécommande. Cependant, vous pouvez fermer la porte si vous maintenez le bouton de la du système d'accès sans clé jusqu'à ce que la porte soit complètement fermée. Les capteurs d'inversion de sécurité n'affectent pas le cycle d'ouverture. Pour plus d'informations, voir la page 28.

Lumières

Les voyants DEL intégrés de l'ouvre-porte de garage s'allument lorsque l'ouvre-porte est initialement branché, lorsque le courant est rétabli après une interruption ou lorsque l'ouvre-porte de garage est activé. Les lumières s'éteignent automatiquement après 4 minutes et demie.

Utilisation de votre ouvre-porte de GARAGE

Lorsque la porte est fermée et que l'ouvre-porte de garage est activé, la porte s'ouvre. Si la porte rencontre un obstacle pendant l'ouverture, la porte s'arrête, l'ouvre-porte émet des bips et les lumières clignotent. Si la porte de garage est dans une position autre que fermée et que l'ouvre-porte de garage est activé. Si la porte de garage entre en contact avec un obstacle pendant la fermeture, la porte s'arrête, l'ouvre-porte émet des bips et les lumières clignotent 5 fois. Cependant, vous pouvez fermer la porte si vous maintenez le bouton concernant de la porte du système d'accès sans clé jusqu'à ce que la porte soit complètement fermée. Le cadre capteur de sécurité n'affecte pas le cycle d'ouverture. Le capteur d'inversion doit être connecté et aligné correctement avant que l'ouvre-porte de garage fasse descendre la porte.

Batterie de secours*

La quantité de la batterie de secours de 12 V permet d'entrer et de sortir de votre garage, même en cas de panne. Si l'ouvre-porte de garage fonctionne sur batterie, l'ouvre-porte de garage fonctionnera mais la lumière ne fonctionnera pas, le voyant DEL d'état de la batterie sera orange fixe et un bip se fera entendre environ toutes les secondes.

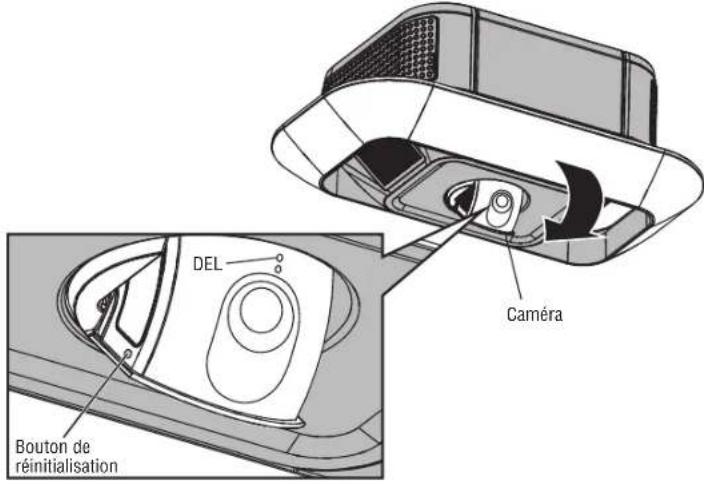

Caméra

Vivez en direct ce qui se passe dans votre garage grâce à la caméra intégrée à l'ouvre-porte. Votre ouvre-porte au Wi-Fi et de créer un compte dans l'application d'informations, voir la page une obstruction dans

Serrure automatique de porte de GARAGE

Les modèles d'ouvre-porte de garage dotés du bouclier de sécurité sont compatibles avec la sê ouverte et que les portes de garage liftMaster (modèle 841LM).

*commande échéant porte ouverte

Connectez-vous avec votre téléphone intelligent

L'ouvre-porte de garage Wi-Fi est compatible avec un maximum de 16 dispositifs. Jusqu'à 16 dispositifs peuvent être jumelés à la passerelle interne de l'ouvre-porte de garage Wi-Fi. Ces appareils, avec l'application myQ, comprennent toute combinaison d'ouvre-portes de garage my portes de garage Wi-Fi, de commandes de 18 duami dispositif 20 de fermeture 20 porte d'opérateurs de portes commerciales 20 myQ. La passerelle Internet LiftMaster (828LM) peut être ajoutée si vous contrôlez plus de 10 dispositifs à l'aide de 19 application possible de jumeler jusqu'à 6 dispositifs porte de garage lui-même (contrôlé par l'ouvre-porte de garage via 900 MHz). Ces dispositifs combinaison de des commandes d'éclairage ou un moniteur de porte de garage ou de barrière.

Vous AUREZ BESOIN :

• Téléphone intelligent, tablette ou ordinateur portable compatible Wi-Fi • Connexion Internet à large bande • Un signal Wi-Fi dans le garage (2,4 GHz, 802,11b/g/n requis), voir la page 3 • Mot de passe pour votre réseau domestique (le compte principal du routeur; pas le • Numéro de série myQ® situé sur l'ouvre-porte de garage

Téléchargez l'application my©pour OUVRIR un COMPTE et vous connecter

Ouvrez et fermez votre porte, recevez des alertes et définissez des horaires à partir de garage intelligents connectés. Ces derniers reçoivent également des mises à jour logicielles afin de disposer des dernières fonctionnalités opérationnelles.

L'ouvre-porte de garage doit effectuer un cycle complet avant d'activer la programmation Wi-Fi

1. Téléchargez l'application myQ
2. Créez un compte et connectez-vous.

Si vous avez déjà installé l'application myQ

1. Vérifiez que votre appareil mobile dispose des versions les plus à jour des logiciels.
2. Téléchargez la dernière version de l'application myQ

OBTENEZ-LE SUR Google Play

Téléchargez sur App Store

Pour plus d'informations sur la connexion de votre ouvre-porte de garage, consultez le site support.LiftMaster.com.

Google Play et le logo Google Play sont des marques de commerce de Google LLC. L'App Store et les logos Apple et App Store sont des marques commerciales d'Apple Inc.

s peuvent être contrôlés myQ aus avés besoin de sités la l'ouvre- fats comprennent toute arrière myQ réseau invité) Un voyant à DEL situé sur l'ouvre-porte de garage indiquera le statut du Wi-Fi. Voir le tableau. DEL Boutons de navigation Pour empêcher l'écran ACL du panneau de commande Intellé d'afficher CONNECT myQ APP Sur le panneau Smart Control®, appuyez sur MENU, sélectionnez PROGRAM et appuyez sur, appuyez sur BACK, puis appuyez sur EXIT pour revenir à l'écran principal.

Statut Wi-Fi
DEL Définition
Bleu	Lumière éteinte - Le Wi-Fi® n'est pas activé.Lumière clignotante - L'ouvre-porte de garage est en mode d'apprentissageAllumé en continu - L'appareil mobile est connecté à l'ouvre-porte de ga
Bleu et	VClignotant - Tentative de connexion au routeur.
Vert	Clignotant - Tentative de connexion au serveur Internet.Lumière continue - Le Wi-Fi® a été configuré et l'ouvre-porte de garage est connecté à Internet.

suivant

Remarques :

L'application myQ® NE FONCTIONNE PAS si l'ouvre-porte de garage fonctionne sur batterie. Pour effacer les paramètres Wi-Fi de l'ouvre-porte, consultez la page 1.

Fonctionnement

Installation de la caméra - Modèle 87504-267

1. Téléchargez l'application, créez votre compte si vous ne l'avez pas encore fait.
2. Suivez les instructions de l'application pour configurer et utiliser la caméra. La caméra s'allume lorsqu'elle est ouverte et s'éteint lorsqu'elle est fermée.

DEL Bouton de réinitialisation Caméra

Éttrige de42 la caméra
DEL Définition
Bleu clignotant La	caméra tente de se connecter à l'appareil mobile.
Bleu La caméra	est connectée à l'appareil mobile.
Bleu et vert clignotant La caméra tente de se connecter au routeur.
Vert clignotant La caméra est connectée au router et essait de connecter®severs
Vert La caméra	est connectée et fonctionne normalement.
Blanc La caméra	s'allume.
Rouge clignotant La caméra surchauffe.
Violet clignotant La micrologiciel de la caméra est en cours de mise à jour.

Synchroniser le panneau de commande

Pour synchroniser le panneau de commande à l'ouvre-porte du garage, appuyez sur la barre de poussée jusqu'à ce que l'ouvre-porte du garage se mette en fonction (cela peut prendre jusqu'à 3 poussées). En appuyant sur la barre de poussée, chaque poussée sur la barre de poussée active une commande de l'ouvre-porte du garage.

REMARQUE : Votre panneau de commande peut être différent des illustrations.

Il est possible de raccorder à l'ouvre-porte de garage jusqu'à 2 Smart Control Panels® de commande Security+ 2.0.

Barre de poussée Navigation Boutons ÉCLAIRAGE bouton Capteur de mouvement Écran 12:00 AM MENU

BARRE de poussée

Appuyez sur la barre de poussée pour ouvrir ou fermer la porte.

Boutons de navigation

Utilisez les boutons de navigation pour sélectionner et programmer les options.

Bouton LIGHT (lumière)

Allume ou éteint les lumières de l'ouvre-porte de garage. Lorsque les lumières sont allumées jusqu'à ce que le bouton LIGHT soit enfoncé à nouveau, ou jusqu'à ce que l'ouvre-porte de garage soit activé, les lumières s'éteignent après le délai précisé (le paramètre 4 minutes et demie). Le bouton d'éclairage ne permet pas de contrôler les lumières lorsque mouvement.

Écran

L'écran affiche l'heure et la température jusqu'à ce que vous appuyiez sur la touche Menu du menu. S'il y a un problème avec l'ouvre-porte de garage, l'écran affiche le code de section Dépannage.

Les fonctions suivantes sont accessibles à l'écran à l'aide des boutons de navigation :

Apprentisage d'un appareil

Programmez les télécommandes compatibles, les systèmes d'entrées sans clé et sans fil, les ouvres-porte Wi-Fi ou les accessoires myQ® sur l'ouvre-porte de garage.

mécanusSEUR poussée jusqu'à

La Téter le 100 neau de la l'opération, est désactivée pour empêcher l'activation de l'ouvre-porte de garage à partir de en permettant l'activation à partir du panneau de commande et du système d'entrée sans clé. Pour une plus grande tranquillité d'esprit lorsque la maison est vide (par ex. pour les vacances: MINUTERIE DE FERMETURE (TTC)*).

N'activez PAS la TTC si vous utilisez une porte monobloc. La TTC doit être utilisée UNIQUEMENT avec des portes sectionnelles. La valeur par défaut est Désactivée. Le TTC peut être configuré pour fermer automatiquement la porte de garage à partir de la position entièrement ouverte après une période de temps spécifiée (10 minutes ou un réglage personnalisé jusqu'à 99 minutes). Le panneau de commande émet un bip et les lumières de l'ouvre-porte de garage clignotent avant la fermeture de la porte. L'écran du panneau de commande peut afficher

l'état du TTC. La TTC ne fonctionnera pas si l'ouvre-porte de garage fonctionne sur batterie ou si les dispositifs d'inversion de sécurité sont désalignés. Cette fonction n'est PAS destinée à être la principale fonction de la porte. Un système d'entrée sans clé doit être installé en cas de verrouillage accidentel lors de l'utilisation de cette fonction.

Détecteur de mouvement

La valeur par défaut est activée. Cette fonction permet d'allumer automatiquement les lumières de garage lorsqu'un mouvement est détecté. Les lumières s'allument pendant la période définie, puis vous utilisez la lampe de l'ouvre-porte de garage comme lampe de travail, désactivez le détecteur sinon la lampe s'éteindra automatiquement si vous êtes hors de portée du détecteur.

ALERTE d'entretien (MAS)

Cette option aide les propriétaires à veiller à ce que leur système d'ouvre-porte de garage soit en condition de fonctionnement. Lorsque l'ouvre-porte de garage nécessite un entretien (environ 4500

perte) les voyants à DEL de la commande (jaune) et de l'entretien (rouge) commenceront à clignoter. Ils demeureront ainsi. Le réglage par défaut pour le MAS est à l'arrêt et peut être activé lors de l'installation. Co

re vendeur pour l'entretien. le cas échéant la porte est en

Utiliser le panneau de commande intelligent®* configuration

Les fonctions du panneau de commande peuvent être programmées par une série de menus boutons de navigation. Reportez-vous aux descriptions ci-dessous.

TAMIS

L'écran principal affiche l'heure, la température et la charge actuelle de la batterie (le cas

Boutons de navigation

Caractéristiques

Appuyez sur le bouton de navigation situé sous MENU pour afficher le menu des fonctions.

Réglez l'heure, choisissez une horloge de 12 ou 24 heures et affichez/masquez l'horloge.

Pour les portes sectionnelles SEULEMENT. Réglez l'option de minuterie de fermeture arrêt/marche et réglaz le délai avant que la porte ne se ferme. REMARQUE : NE PAS Activer la minuterie de fermeture s'il s'agit d'une porte en une pièce. La minuterie de fermeture en peut être utilisée SEULEMENT avec des portes sectionnelles.

Activer/désactiver la sécurité.

Régler le Wi-Fi, ajouter des télécommandes, dispositifs myQ devices, un bouton de télécommande supplémentaire pour contrôler les lumières de votre ouvre-porte de garage ou une entrée sans clé.

* L'ouvre-porte de garage doit fonctionner pendant un cycle complet avant d'activer la programmation Wi-Fi*.

* Le cas échéant

Les paramètres

Appuyez sur le bouton de navigation sous la flèche vers le bas jusqu'à ce que vous voyiez afficher le menu Paramètres.

Allezcher la température en Fahrenheit ou Celsius et afficher/cacher la température.

Sélectionnez une langue.

Réglez la durée de l'ouverture des lumières de l'ouvre-porte de garage après le fonctionnement, choix de durées de 1 min 30 sec à 4 min 30 sec. Désactivez ou activez le détecteur de mouvement et désactivez ou activez l'éclairage d'entrée.

Réglez le contraste de l'écran.

Entretien

Appuyez sur le bouton LIGHT et maintenez-le enfoncé, puis appuyez sur le deuxième bouton pour afficher le menu Service.

Affiche les informations sur la version du logiciel.

Activez/désactivez l'alerte de maintenance (MAS).

Affiche le nombre de télécommandes, dispositifs myQ®$, panneaux de commande et d'entrées sans clé actuellement programmés pour faire fonctionner l'ouvre-porte de garage

Affiche les erreurs qui se sont produites.

Télécommande

La télécommande a été programmée en usine pour fonctionner avec votre ouvre-porte de garage. POUR AJOUTER, REPROGRAMMER OU MODIFIER UNE TÉLÉCOMMANDE OU UN SYSTÈME D'ENTRÉE SANS CLÉ À L'AIDE DU PANNEAU DE COMMANDE

1. Appuyez sur le bouton de navigation situé sous MENU pour afficher le menu des fonctions
2. Utilisez les boutons de navigation pour faire défiler jusqu'à «PROGRAM» (programme).
3. Sélectionner « REMOTE » (à distance) ou « KEYPAD » (clavier) pour programmer à partir du programme.
4. Télécommande : Appuyez sur le bouton de la télécommande que vous voulez utiliser pour faire fonctionner votre porte de garage.

Entrée sans clé : Entrez un numéro d'identification personnel (NIP) à 4 chiffres de votre choix sur le clavier du dispositif d'entrée sans clé. Appuyez ensuite sur la touche ENTER (entrée).

Fonctionnement

Les lumières de l'ouvre-porte de garage clignoteront (ou vous entendrez deux clics) lorsque la programmation n'aboutit pas. Programmez la télécommande à l'aide de la touche de programmation.

2. Appuyez pour continuer

Pour ajouter, reprogrammer ou modifier une télécommande avec l'aide du bouton de programmation

1. Appuyez et relâchez le bouton LEARN sur l'ouvre-porte de garage.
2. Appuyez et maintenez le bouton de la télécommande que vous voulez utiliser. Relâchez lorsque les lumières de l'ouvre-porte de garage clignotent ou que vous entendez deux clics.

1 DLL d'apprentissage APPRENTISSAGE d'arréutide réinitialisation

« Clic » « Clic »

Pour effacer la mémoire

EFFACER TOUTES LES TÉLÉCOMMANDES ET LES ENTRÉES SANS

1. Appuyez et maintenez le bouton LEARN (apprentissage) sur l'ouvre-porte jusqu'à ce que LEARN s'éteigne (environ 6 secondes). Tous les codes de télécommandes et des entrées sont maintenant effacés. Reprogrammez tout accessoire que vous voulez utiliser.

le. câppuyeat éprogramméez le bouton LEARN (apprentissage) sur l'ouvre-porte jusqu'à ce que le s suplÉARNaire éteigie la environ 6 secondes).

Appuyez immédiatement sur le bouton LEARN (apprentissage) et maintenez-le enfoncé jusqu'à ce que l'voyant à DEL correspondant s'éteigne. Tous les codes sont maintenant supprimés. Reprogrammez l'accessoire que vous voulez utiliser,

1. Appuyez sur le bouton de réglage noir de l'ouvre-porte de garage et maintenez-le enfoncé jusqu'à entendre 3 bips (environ 6 secondes).

Supprimer les réglages de la caméra

1. Appuyez et maintenez le bouton de réinitialisation (RESET) sur le côté de la caméra pendant que le voyant à DEL s'éteindra puis clignotera en rouge. Vous devrez régler votre caméra à nouveau après l'avoir réinitialisée.

DEL Réinitialiser d'arrêu de réinitialisation Bouton d'apprent- tissage Bouton de réglage

le bouton lorsque les

CLÉS.

le voyant à DEL

sans clé sont

Fonctionnement

Pour ouvrir la porte manuellement

Avertissement

Pour éviter d'éventuelles BLESSURES GRAVES voire MORTELLES causées par une porte tombée :

• Dans la mesure du possible, utilisez UNIQUEMENT la poignée de déclenchement d'un désengager le chariot lorsque la porte du garage est FERMÉE. Des ressorts faibles déséquilibrée peuvent entraîner une chute rapide et/ou inattendue d'une porte ouverte. • N'utilisez JAMAIS la poignée de déclenchement d'urgence avant que toutes les perso aient été retirés du trajet qu'elle suivra. • N'utilisez JAMAIS la poignée pour ouvrir ou fermer la porte. Si le nœud de la de tomber.

Désconnecter le chariot

1. Si possible, la porte devrait être fermée complètement.
2. Tirez sur la poignée de déverrouillage d'urgence.

Reconnecter le chariot

Le dispositif de verrouillage empêche le chariot de se reconnecter automatiquement.

1. Tirez la poignée de déverrouillage d'urgence vers le bas et l'arrière (vers l'ouvre-porte garage peut alors être levée et abaissée manuellement selon les besoins.)
2. Pour désengager le dispositif de verrouillage, tirez la poignée vers le bas. La prochaine opération UP ou DOWN (ouvrir ou fermer) peut être effectuée de façon manuelle ou avec la télécommande.

Pour désenger manuellement la serrure de porte de GARAGE automatique (MODÈLE 841LM)

1. Si possible, la porte devrait être fermée complètement.
2. Désengagez le verrouillage automatique de la porte de garage en faisant glisser le déclench position ouverte.
3. arage qui peut alors être levée et abaissée manuellement selon les besoins.)
4. Pour cée pour lors de la prochaine ouverture ou fermeture. REMARQUE : La serrure automatique de la porte de garage se réengage lorsque l'ouvre-porte de garage recommence à fonctionner.

corde se défait, vous risquez

Manuel déclenchement

de garage). La porte de se connectera à nouveau à n utilisant le panneau de

* Le cas échéant.

Planification de l'entretien

• Faites fonctionner la porte manuellement. Si elle est déséquilibrée ou pliée, appelez un système de porte. • Vérifiez que la porte ouvre et ferme au complet. Ajustez si nécessaire, voir page 34. • Faites un test pour vérifier le système d'inversion de sécurité. Ajustez si nécessaire, vo

• Huilez les rouleaux, les roulements et les charnières de porte. L'ouvre-porte de garage nécessite davantage de lubrification. N'appliquez pas de la graisse sur les rails de la porte.
• Testez la batterie de secours et songez à la remplacer pour vous assurer que l'ouvrain fonctionnera en cas de panne d'électricité; voir la page 39 pour tester la batterie de secours

Tous les deux à trois ans

• Utilisez un linge pour essuyer la graisse du rail de l'ouvre-porte de garage. Appliquez une couche de graisse au lithium blanc sur le dessus et à l'intérieur de la surface du

AVIS : Cet appareil est conforme à la partie 15 du règlement de la FCC ainsi qu'avec le CNR exemple de licence d'Innovation, Science et Développement économique Canada. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris les interférences qui peuvent causer le fonctionnement indésirable de l'appareil. Les modifications ou les changements non expressément approuvées par la partie responsable de la conformité peuvent annuler l'autorité de l'utilisateur à utiliser l'équipement.

Cet appareil a été testé et s'est avéré conforme aux limites d'un appareil numérique de classe B selon la partie 15 des règlements de la FCC et des normes ICES d'Industrie Canada. Ces limites ont pour objet de fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement produit, utilise et peut rayonner de l'énergie radiofréquente et, s'il n'est pas installé et utilisé conformément aux instructions, il risque de causer des interférences nuisibles aux communications radio. Toutefois, il n'est pas possible de garantir l'absence d'interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou TV, ce qui peut être déterminé en l'éteignant puis en le rallumant, l'utilisateur est invité à essayer de corriger l'interférence en prenant au moins l'une des mesures suivantes :

• Réorienter ou déplacer l'antenne réceptrice. • Éloignez l'appareil de l'équipement ou du récepteur. • Branchez l'équipement sur une prise correspondant à un autre circuit que celui sur lequel le récepteur est branché. • Consultez le revendeur ou un technicien radio/TV.

Batterie de la télécommande

technicien

qualifié

Avertissement

Préparez-vous à éviter d'éventuelles BLESSURES GRAVES voire MORTELLES :

• Ne laissez JAMAIS de jeunes enfants s'approcher des piles.

• Nécessité de gestion de la pile, prévenez immédiatement un médecin.

Pour réduire les risques d'incendie, d'explosion ou de brûlures chimiques, respectez ce qui suit : utilisez EXCLUSIVEMENT des piles CR2032 de 3 V pour remplacer.

ours. Ne rechargez, démontez, chauffez PAS à plus de 100 °C (212 °F) et n'incinérez PAS.

Pour remplacer la batterie, écartez le boîtier pour l'ouvrir au milieu puis de chaque côté à l'aide de la pince pour pare-soleil. Insérez la batterie de remplacement en mettant le côté positif (+) vers le haut. Remplacez les batteries seulement avec des batteries CR2032 de 3 V. Jetez les batteries usées de façon appropriée.

Dépannage

Tableau des diagnostics

Votre ouvre-porte de garage est programmé pour s'autodiagnostiquer. Les flèches vers le HAUT et le BAS de l'ouvre-porte de garage clignotent pour indiquer les codes de diagnostic.

CODE DU DIAGNOSTIC SYMPTÔME SOLUTION
Flèchehaut vers leclignote	Flèche vers leclignote	lebas
1	1	L'ouvre-porte de garage ne femme pas.	Les capteurs d'inversion de sécurité ne sont pas installés, connectés ou les fils sont peut-être coupés. Inspectez les fils des capteurs pour vous assurer qu'ils sont connectés et ne sont pas coupés.
1	2	L'ouvre-porte de garage ne femme pas la porte.	Il y a un court circuit ou une inversion du fil des capteurs d'inversion de sécurité. Inspectez le fil du capteur de sécurité à toutes les agrafes et les points de connexion, remplacez le fil ou corrigez la situation, au besoin.
1	3	Le panneau de commande ne fonctionne pas.	Les fils de la commande de la porte sont court-circuités ou la commande de la porte fait défaut. Inspectez les fils du panneau de commande à toutes les agrafes et les points de connexion, remplacez le fil ou co besoin.
1	4	L'ouvre-porte de garage ne femme pas la porte.	Les capteurs d'inversion de sécurité ne sont pas alignés correctement ou étaient momentanément obstrués. Alignez les deux capteurs correctement jusqu'à ce que les deux voyants à DEL soient allumés en conti rien n'est suspendu ou installé sur la porte de façon à interrompre le chemin du capteur lorsqués.
1	5	La porte bouge de 15-20 cm (6-8 po), s'arrête et remonte.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Vérifiez les connexions des fils au déplacement et à la carte mère. Remplacez le module de déplacement, au besoin.
		Il n'y a aucun mouvement, seulement un clic.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez la carte mère si nécessant.
		L'ouvre-porte émet un son de bourdonnement pendant 2 secondes sans mouvement.	Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Remplacez le moteur, au besoin.
1	6	La porte continue à glisser après s'être arrêtée complètement.	Programmez la course jusqu'à la position de glissement ou faites équilibrer la porte par un technicien qualifié en systèmes de portes.
2 1-5	Aucun mouvement ou son.	Remplacez la carte mère.
3	2	Incapacité à régler le déplacement ou à garder la position.	Vérifiez le module de déplacement pour avoir le bon assemblage, remplacez-le, au besoin.
3	3	La DEL de statut de la batterie clignote constamment en vert.	Erreur du circuit de la batterie de secours, remplacez la carte mère.

Dépannage

CODE DU DIAGNOSTIC SYMPTÔME SOLUTION
Flèche vers le haut clignote	Flèche vers le clignote	bas clignote
4 1-4 La porte bouge, s'arrête et change de direction. L'ouvre-porte émet des bips et les voyants clignotent.		Ouvrez et fermez la porte manuellement. Vérifiez si elle est pliée ou s'il y a des obstructions comme un ressort brisé ou le dispositif de verrouillage et corrigez la situation, au besoin. Si la porte plie, ou colle, comme technicien qualifié en systèmes de portes. Si la porte ne plie pas ou colle, essayez de reprog (voir 36).
4 5 L'ouvre-porte fonctionne environ pour un déplacement de 15 a 30 cm (6 à 8 po), s'arrête et change la direction du déplacez le module de déplacement, au besoin.		Erreur de communication avec le module de déplacement. Vérifiez les connexions du module de reme placez le module de déplacement, au besoin.
4	6	L'ouvre-porte de garage ne ferme pas. Les capteurs d'inversion de sécurité ne sont pas alignés correctement ou étaient momentanément obstrués. Alignez correctement les deux capteurs pour vous assurer que les deux voyants à DEL sont allumés en clignotent pas. Assurez-vous que rien n'est suspendu ou installé sur la porte de façon à interro capteur lorsque la porte ferme.

L'ouvre-porte de garage n'entre PAS le mode wi-fi® learn (apprentissage) :

- Après l'installation initiale de l'ouvre-porte de garage, ce dernier doit effectuer un cycle de fermeture avant que le mode d'apprentissage Wi-Fi® puisse être activé.

- S'il y a récemment eu une panne d'électricité, l'ouvre-porte de garage doit effectuer un cycle avant que le mode d'apprentissage Wi-Fi® puisse être activé.

Voir 42 pour activer le mode d'apprentissage Wi-Fi®.

L'ouvre-porte de garage ne se connecte pas au réseau wi-fi® de la maison :

• Assurez-vous que le numéro de série de myQ® est saisi correctement et essayez à nouveau. Les caractères de myQ® sont de A à F et 0 à 9 seulement. - Signal Wi-Fi® faible dans le garage. Assurez-vous que le signal Wi-Fi® atteigne le support. Visitez www.chamberlaingroup.com pour obtenir plus de renseignements.

Ma porte ne ferme pas :

ouvre-porte approche le passérateur de l'ouvre-porte de garage pour minimiser les interférences avec les descendre la porte.

• Vérifiez si la porte est pliée, ou obstruée tout au long du rail jusqu'au sol du garage. Achetez un prolongateur de portée Wi-Fi. • rochasse avec la caméra, appuyez et maintenez le bouton de réinitialisation sur la face descendre la porte. 10 secondes. Suivez ensuite les instructions de l'application réglement la caméra.

Les voyants à DEL ne fonctionnent pas :

vérifiez (éveillez) les deux modules intégrés de lumières à DEL au connecteur. S'ils ne sont pas reconnectez-les. Si les lumières ne s'allument pas, vous avez peut-être besoin d'un nouveau module de lumières à DEL, avisez uniquement le service à la clientèle ou un technicien qualifié en système pour déterminer si vous avez besoin d'un nouveau module intégré de lumière à DEL.

La télécommande de mon voisin ouvre ma porte de garage :

Effacez la mémoire de votre ouvre-porte de garage et reprogrammez la ou les télécommandes. Les caractères

Le homelink de mon véhicule ne se programme pas avec mon ouvre-porte de garage :

selon la marque ou le modèle de votre véhicule, vous aurez peut-être besoin d'un adaptateur. Visitez www. homelink. com pour obtenir des renseignements supplémentaires.

Dépannage

• Vérifiez que les capteurs d'inversion sont installés et alignés correctement et qu'ils n'Pourontobtenir ostruitepannage pour la serrure optionnelle automatique pour la porte de garage • Si le capteur de réception (voyant à DEL vert) fait directement face à la lumière modèle de M. L. change les instructions fournies avec celle-ci. capteur de réception avec le capteur d'envoi pour que le capteur de réception ne soit pas à la lumière directe du soleil.

Accessoires

878MAX MAX Wireless entrée sans clé :

Pour utilisation à l'extérieur de la maison pour l'accès au garage en utilisant un code à 4 chiffres. Fonctionne avec TOUS les ouvre-portes LiftMaster 1993 jusqu'à maintenant.

893MAX 3-Bouton Max de la télécommande à

distance : Compatible avec les ouvre-portes de garage LiftMaster fabriqués depuis 1993 Comprend une pince pour le pare-soleil

880LMW Panneau de commande intelligent :

Affiche la température, l'heure et les diagnostics du système, comprend une barre de poussée pour ouvrir et fermer la porte. Serrure pour davantage de sécurité. Compatible avec le Wi-Fi et Security+ 2.0

819LMB myQ

® Home Bridge :

Ajoutez AppleHomeKit™ compatible avec votre à myQ® pour activer l'ouvre-porte de garage. Utilisez pour ouvrir et fermer votre porte de garage et vérifier l'état.

Apple est une marque de Apple Inc., déposée aux États-Unis et autres pays. HomeKit est une marque de Apple Inc.

891LM

Compatible avec les ouvre-portes de garage LiftMaster fabriqués depuis 199. Comprend une pince pour le pare-so.

882LMW Panneau de commande à plusieurs

fonctions :

Compatible avec le Wi-Fi et Security+ 2.0

La télécommande universelle mini peut être programmée pour activer jusqu'à deux produits comme l'ouvre garage, les commandes de lumières l'omiyé barrière ou un opérateur de porte commerciale.

Télécommande universelle

841LM Serrure automatique de porte de garage :

Compatible avec 87802. Fournit un élément de sécurité supplémentaire en verrouillant automatiquement le déplacement de la porte de garage au rail de la porte.

881LMW Panneau de commande à détection de mouvement

avec commande de minuterie de fermeture : Panneau de commande multifonctions avec détection de mouvement qui allume automatiquement les lumières et l'ouvre-porte lorsqu'il détecte une personne entrant dans le garage. Compatible avec le Wi-Fi et Security+2.

886LMW Panneau de commande à détection de

mouvement :

Panneau de commande multifonctions avec détecteur de mouvement qui allume automatiquement les lumières de l'ouvre-porte lorsqu'il détecte une personne entrant dans le garage. Compatible avec le Wi-Fi et Security+ 2.0

Garantie

LiftMaster® LiftMaster® (le « Vendeur ») garantit au premier acheteur au détail que ce produit installé pour la première fois dans sa résidence est sans défaut de matériel, de main-d'œuvre pendant la période précisément définie ci-dessous (« Période de la garantie »). La période de garantie commence à partir de la date de l'achat.

PÉRIODE DE GARANTIE
Modèles Pièces Moteur Accessoires Courroie	Batterie de seccours Voyants à DEL intégrés Caméra
84501	1 an À vie 1 an	À vie Sans objet	1 an Sans objet
84602	1 an À vie 1 an	Sans objet	1 an	1 an Sans objet
87802	5 ans	À vie	1 an	À vie	1 an	5 ans	Sans objet
87504-267	5 ans	À vie 1 an À vie 1 an		5 ans	1 an

Le bon fonctionnement de ce produit dépend du respect des instructions en ce qui a trait à l'installation, le fonctionnement, l'entretien et les tests. Le fait de ne pas se conformer strictement à ces instructions annulera la présente garantie limitée dans son intégralité.

Si, pendant la période de la garantie limitée, ce produit semble présenter un défaut qui est couvert par cette garantie limitée, visitez LiftMaster. com, avant de démonter ce produit. Vous serez avisé des instructions de désassemblage et d'expédition. Vous pourrez ensuite envoyer le produit ou ses pièces en port payé et assuré selon les instructions de notre centre de services pour la réparation sous garantie. Veuillez inclure une brève description du problème et la preuve d'achat comportant une date avec tout produit retourné pour réparation sous garantie. Les produits retournés au Vendeur pour réparation en vertu de la garantie et dont la défectuosité et la couverture de la garantie sont confirmés dès la réception par le Vendeur seront réparés ou remplacés (à l'entière discrétion du Vendeur) sans frais pour vous et retournés en envoi pré-payé. Les pièces défectueuses seront réparées ou remplacées avec des pièces neuves ou remises à neuf à la seule discrétion du vendeur. [Vous êtes responsable de tous les frais encourus pour retirer et/ou réinstaller le produit ou tout composant].

TOUTE GARANTIE TACITE POUR CE PRODUIT, Y COMPRIS SANS S'Y LIMITER, TOUTE GARANTIE TACITE DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UNE QUELCONQUE UTILISATION, EST LIMITÉE À LA DURÉE DE LA GARANTIE LIMITÉE CI-DESSUS POUR LES PIÈCES CONNEXES ET LES GARANTIES NON TACITES EXISTERONT OU SERONT APPLIQUÉES APRÈS CETTE PÉRIODE. Certains États et Provinces ne permettent pas de limiter la durée d'une garantie implicite, de sorte que la limitation ci-dessus peut ne pas s'appliquer à vous. CETTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES QUI NE PROVIENNENT PAS DE DÉFAUT, QUI SONT CAUSÉS PAR UNE MAUVAISE INSTALLATION, UTILISATION OU ENTRETIEN (Y COMPRIS SANS S'Y LIMITER À L'ABUS, L'EMPLOI ABUSIF, LE DÉFAUT DE NE PAS AVOIR EFFECTUÉ L'ENTRETIEN NÉCESSAIRE ET RAISONNABLE, DES RÉPARATIONS NON AUTORISÉES OU TOUTE ALTÉRATION DU PRODUIT), LES FRAIS DE MAIN-D'OEUVRE POUR LA REINSTALLATION D'UN APPAREIL RÉPARÉ OU REMPLACÉ, LES ÉLÉMENTS DE REMPLACEMENT OU DONT LA DURÉE DE VIE EST ACHEVÉE (P. EX., LES BATTERIES DES TRANSMETTEURS DE LA TÉLÉCOMMANDE) OU DES APPAREILS INSTALLÉS À DES FINS NON RÉSIDENTIELLES. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLÈMES LIÉS À LA PORTE DE GARAGE OU À LA QUINCAILLERIE DE LA PORTE DE GARAGE, Y COMPRIS, MAIS SANS S'Y LIMITER, LES RESSORTS DE LA PORTE, LES ROULEAUX DE LA PORTE, L'ALIGNEMENT DE LA PORTE OU LES CHARNIÈRES. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS NON PLUS LES PROBLÈMES CAUSÉS PAR DES INTERFÉRENCES. EN AUCUN CAS, LE VENDEUR NE POURRA ÊTRE TENU RESPONSABLE DES DOMMAGES CONSÉCUTIFS, ACCIDENTELS OU SPÉCIAUX LIÉS À L'UTILISATION OU À L'IMPOSSIBILITÉ D'UTILISER CE PRODUIT. EN AUCUN CAS, LA RESPONSABILITÉ DU VENDEUR EN CAS DE RUPTURE DE GARANTIE, DE RUPTURE DE CONTRAT, DE NÉGLIGENCE OU DE RESPONSABILITÉ STRICTE NE POURRA DÉPASSER LE COÛT DU PRODUIT COUVERT PAR LES PRÉSENTES. PERSONNE N'EST AUTORISÉ À ASSUMER EN NOTRE NOM QUELQUE AUTRE RESPONSABILITÉ RELATIVE À LA VENTE DE CE PRODUIT.

Certains États et Provinces n'autorisant pas l'exclusion ou la limitation des dommages consécutifs, accessoires ou spéciaux, il est possible que la limitation ou l'exclusion susmentionnée ne s'applique pas à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir d'autres droits, qui varient d'une province à l'autre.

Sécurité de l'ouvre-porte de garage - une décision automatique

La porte de garage est le plus grand objet mobile d'une maison. Le réglage inapproprié de la porte de garage et de l'ouvre-porte peut entraîner une force mortelle lorsque la porte ferme, ce qui pourrait faire en sorte qu'un enfant ou un adulte soit coincé et se solder par des blessures ou la mort.

L'installation, l'utilisation, l'entretien et les tests appropriés de la porte de garage et de l'ouvre-porte sont nécessaires pour avoir un système sécuritaire et sans problème. Une utilisation imprudente ou permettre à des enfants de jouer avec les commandes de l'ouvre-porte ou de l'utiliser sont également des situations dangereuses qui peuvent mener à des conséquences tragiques. Quelques précautions simples peuvent protéger votre famille et vos amis de blessures possibles. Veuillez examiner les conseils de sécurité et d'entretien qui se trouvent dans le présent guide et le garder pour consultation future. Vérifiez le fonctionnement de votre porte de garage et de votre ouvre-porte pour vous assurer qu'ils fonctionnent de façon sécuritaire et sans problème. Assurez-vous de lire toutes les données importantes sur la sécurité qui se trouvent dans votre manuel d'ouvre-porte, car elles contiennent davantage de détails et d'éléments à prendre en considération que ce qui peut être fourni dans le présent guide.

L'ouvre-porte de garage n'est pas un jouet.

Parlez avec vos enfants de la sécurité relative à la porte de garage et à l'ouvre-porte. Expliquez les dangers de se retrouver coincé sous la porte.

Tenez-vous loin d'une porte en mouvement.

Le bouton poussoir mural doit être hors de portée des enfants, à au moins 1,5 m (5 pieds) de la surface la plus proche et toute pièce mobile. Installez et utilisez le bouton à un endroit où vous pouvez clairement voir la porte de garage se fermer.

Gardez TOUJOURS les émetteurs et les télécommandes hors de portée des enfants. Ne laissez pas les enfants jou er avec les émetteurs ou d'autres télécommandes ou les utiliser.

les hors de ouer l'avaies

Gardez la porte en vue jusqu'à ce qu'elle se ferme complètement lorsque vous utilisez le bouton-poussoir ou l'émetteur mural.

L'entretien de routine peut éviter des tragédies

Faites des inspections et des tests de votre porte de garage et de votre système d'ouvre-porte tous les mois en tant que partie de votre routine. Relisez le guide de l'utilisateur de la porte ainsi que de l'ouvre-porte. Si vous n'avez pas de guide de l'utilisateur, communiquez avec le fabricant et demandez l'exemplaire pour votre modèle précis. Recherchez le numéro de modèle de votre ouvre-porte au dos du bloc d'alimentation.

AVERTISSEMENT - LES RESSORTS SONT SOUS TENSION ÉLEVÉE. SEULES LES PERSONNES QUALIFIÉES DEVRAIENT EN FAIRE LE

Vérifiez visuellement la porte et l'installation :

• En commençant avec la porte en position fermée, utilisez la déconnexion manuelle sur l'ouvre-porte pour déconnecter la porte. • Vérifiez s'il y a des signes d'usure ou de dommage sur les charnières, les galets, les ressorts et les panneaux de la porte.
• Ces pièces peuvent nécessiter une lubrification périodique. Consultez le guide du propriétaire pour connaître l'entretien suggéré. • S'il y a des signes de dommages évidents, communiquez avec un technicien qualifié en systèmes de portes pour obtenir de l'aide. • Vérifiez que la hauteur de l'œil photo n'est pas supérieure à 6 po du sol du garage.

Effectuez un test de la porte pour vérifier qu'elle fonctionne correctement :

• Ouvrez et fermez manuellement la porte à l'aide des poignées ou de points de prise appropriés. • La porte devrait bouger librement sans difficulté. • La porte doit s'équilibrer et rester partiellement ouverte à 3-4 pieds au-dessus du sol. • Si vous détectez des signes de fonctionnement inadéquats, communiquez avec un technicien qualifié en systèmes de porte pour obtenir de l'aide.

Effectuez un test des fonctions de sécurité de l'ouvre-porte :

• Reconnectez l'ouvre-porte à la porte en utilisant la déconnexion manuelle et ouvrez la porte.
• Placez un bloc de 2x4 po à plat dans le chemin de la porte (1) et essayez de la fermer (2). La porte devrait s'arrêter lorsqu'elle entre en contact avec le bloc de 2x4 et remonter.
• Obstruez le capteur photoélectrique en agitant un objet devant le capteur. Essayez de fermer la porte. La porte ne doit pas se fermer si le bouton-poussoir mural n'est pas maintenu manuellement pendant le fonctionnement.
• Si l'ouvre-porte ne fonctionne pas comme décrit, communiquez avec un technicien qualifié en systèmes de portes pour obtenir de l'aide.

DASMA

Pièces d'assemblage de rails 87504-267

Description Numéro de pièce

1 Courroie - pour porte de 7 pi 041A5434-11ACourroie - pour porte de 8 pi 041A5434-13ACourroie - pour porte de 10 pi 041A5434-14A

2 Support de la courroie de poulie 041B5424

3 Lien maître 004A1008

4 Rail d'une seule pièce 2,1 m (7 pi) 2777BRail d'une seule pièce 2,4 m (8 pi) 2778BRail d'une seule pièce 3 m (10 pi) 2770BD

5 L'assemblage du chariot comprend: 041B3869-3ALiaison principale (2), axe à épaulement(1), anneau (1), clip de courroie (1), Arbrefileté (1), et assemblage du tendeur (1)

6 Assemblage du tendeur 041B4103

7 Arbre fileté du chariot 041A6689

Pièces d'installation

Description Numéro de pièce

1 Bras de porte incurvé 041B0035B

2 Support de porte, axe à épaulement d'41A5047-1 attache

3 Corde et poignée de déclenchement d'urgence 041A2828

4 Support de linteau avec axe à épaulé 041A4353-1 et fixation

5 Clip de pare-soleil pour la télécommande K029B01

6 Support pour le capteur de sécurité 041-

7 Ensemble de capteurs de sécurité muni d'envoi et de réception et 2 x 0,9 m (3 pi) de fils conducteurs

8 Bras de porte droit 4178B00

9 Fil blanc et rouge/blanc 041B44

10 Batterie au lithium 3 V K010A

11 Support d'extension (optionnel) 041A528

Non illustré

Installation du sac de matériel 041A2

Guide d'utilisation 114A528

Manuel d'utilisateur 114-5710-00

Pièces d'assemblage de l'ouvre-porte de garage 87504-267

Description Numéro de pièce

1 Pignon et cache-pignon avec vis 041C0589-2

2 Panneau d'extrémité 041-0185-000

3 Module intégré d'éclairage à DEL 041-0186-000

4 Insigne avec caméra 041-0195-000

5 Couvercle du boîtier principal 041-0190-000

6 Panneau de commande de la porte 041-0192-000

7 Couvercle du panneau d'extrémité 041-0193-000

8 Moteur avec module de déplacement 041-0236-000

9 Module de déplacement 041D8071-4

10 Panneau d'extrémité de la carte mère 041-0183-00

11 Carte mère 050DCTB

12 Bomier 041A3150

13 Batterie de secours 485LM

14 Câble de ligne 041B42-5-1

15 Caméra 041-0041

Non illustré

Faisceau de câbles 041-0180-000

Transformateur 041D0277-1

Pièces détachées

Pièces d'assemblage du rail modèle 87802

Description Numéro de pièce

1 Chaîne - pour porte de 7 pi 041D3484

Chaîne - pour porte de 8 pi 041D3483

Chaîne - pour porte de 10 pi 041D3485

Chaîne - pour porte de 12 pi 19-5812

Chaîne - pour porte de 14 pi 19-5814

2 Support pour la chaîne de poulie 041A2780

3 Lien maître 004A1008

4 Rail d'une seule pièce de 7 pi 3707CH

Rail d'une seule pièce de 8 pi 3708CH

Rail d'une seule pièce de 10 pi 3710CH

Rail d'une seule pièce de 12 pi 3712RV

Rail d'une seule pièce de 14 pi 3714RV

5 L'assemblage du chariot comprend: Liaison@41A3489principale (2), axe à épaulement (1), anneau(1), clip de courroie (1), Arbre fileté (1), etassemblage du tendeur (1)

6 Chaîne du tendeur 041B4103-1

7 Arbre fileté du chariot K109B0018

Pièces d'installation

Description Numéro de pièce

1 Bras de porte incurvé 041B0035B

2 Support de porte, axe à épaulement d41A5047-1 attache

3 Corde et poignée de déclenchement 041A2828 d'urgence

4 Support de linteau avec axe à épaulé 041A4353-1 et fixation

5 Clip de pare-soleil pour la télécommande K029B0137

6 Support pour le capteur de sécurité 041-0152-000

7 Ensemble de capteurs de sécurité muni 041-0136 capteurs d'envoi et de réception et 2 x 0,9 m (3 pi) de fils conducteurs

8 Bras de porte droit 4178B0034B

9 Fil blanc et rouge/blanc 041B4494-1

10 Balterie au lithium 3 V K010A0020

11 Support d'extension (optionnel) 041A5281-1

Non illustré

Guide d'utilisateur 114-5518-000

Panneau de commande à plusieurs 880LMW fonctions

Télécommande 893LM

Installation du sac de matériel 041A2770-17

Pièces détachées

Pièces d'assemblage de l'ouvrantporte de garage 87802

Description Numéro de pièce

1 Support de châssis 041C5069

2 Écarteur de chaîne et pignon 041-0035-0035

3 Panneau d'extrémité, sans accès à la batterie 041-0185-000

4 Kit d'éclairage, sans caméra 041-0187-000

5 Insigne 041-0196-000

6 Couvercle du boîtier principal 041-0190-000

7 Panneau de la porte de commande 041-0192-000

8 Couvercle du panneau d'extrémité 041-0193-000

9 Moteur avec module de déplacement 041-0236-000

10 Module de déplacement 041D8071-4

11 Panneau d'extrémité de la carte mère 041-0182-000

12 Carte mère 050DCTBLK

13 Bornier 041A3150

14 Batterie de secours 485LM

15 Câble de ligne 041B4245-1

Non illustré

Faisceau de câbles 041-0180-000

Transformateur 041D0277-1

Pièces détachées

Pièces d'assemblage de rails 84602

Description Numéro de pièce

1 Chaîne - pour porte de 7 pi 041D3484

Chaîne - pour porte de 8 pi 041D3483

Chaîne - pour porte de 10 pi 041D3485

2 Support pour la chaîne de poulie 041A4813

3 Lien maître 004A1008

4 Rail d'une seule pièce 2,1 m (7 pi) 1707LM

Rail d'une seule pièce 2,4 m (8 pi) 1708LM

Rail d'une seule pièce 3 m (10 pi) 1710LM

5 L'assemblage du chariot comprend : 041A3489

Liaison principale (2), axe à épaulement(1), anneau (1), clip de courroie (1), Arbrefileté (1), et assemblage du tendeur (1)

6 Assemblage du tendeur 041B4103

7 Arbre fileté du chariot 041A6689

Pièces d'installation

Description Numéro

1 Bras de porte incurvé 041B0035B

2 Support de porte, axe à épaulement d41A5047-1attache

3 Corde et poignée de déclenchement 041A2828d'urgence

4 Support de linteau avec axe à épaulé 041A4353-1et fixation

5 Clip de pare-soleil pour la télécommande K029B0137

6 Support pour le capteur de sécurité 041-015-000

7 Ensemble de capteurs de sécurité muni 041-0136capteurs d'envoi et de réception et 2 x 0,9 m(3 pi) de fils conducteurs

8 Bras de porte droit 4178B0034B

9 Fil blanc et rouge/blanc 041B4494-1

10 Batterie au lithium 3 V K010A0020

11 Support d'extension (optionnel) 041A528-1

Non illustré

Guide d'utilisateur 114-5518-000

Panneau de commande à plusieurs 886LMWfonctions

Télécommande 893LM

Installation du sac de matériel 041A2770-17

Pièces détachées

Pièces d'assemblage de l'ouvrantporte de garage 84602

Description Numéro de pièce

1 Pignon et cache-pignon avec vis 041B5348-2

2 Panneau d'extrémité boradique non logique 041-0185-000

3 Module intégré d'éclairage à DEL 041-0189-000

4 Insigne 041-0196-000

5 Couvercle du boîtier principal 041-0191-000

6 Panneau de commande de la porte 041-0192-000

7 Couvercle du panneau d'extrémité 041-0194-000

8 Moteur avec module de déplacement 041-0236-000

9 Module de déplacement 041D8071-4

10 Panneau d'extrémité de la carte mère 041-0183-000

11 Carte mère 050DCTB

12 Bornier 041A3150

13 Batterie de secours 485LM

14 Câble de ligne 041B4245-1

Non illustré

Faisceau de câbles 041-0180-000

Transformateur 041A7635

Pièces détachées

Pièces d'assemblage du rail modèle 84501

Description Numéro de pièce

1 Courroie - pour porte de 7 pi 041A5434-11ACourroie - pour porte de 8 pi 041A5434-13ACourroie - pour porte de 10 pi 041A5434-14A

2 Support de la courroie de poulie 041B5424

3 Lien maître 004A1008

4 Rail d'une seule pièce 2,1 m (7 pi) 2777BRail d'une seule pièce 2,4 m (8 pi) 2778BRail d'une seule pièce 3 m (10 pi) 2770BD

5 L'assemblage du chariot comprend: 041B3869-3ALiaison principale (2), axe à épaulement(1), anneau (1), clip de courroie (1), Arbrefileté (1), et assemblage du tendeur (1)

6 Assemblage du tendeur 041B4103

7 Arbre fileté du chariot 041A6689

Pièces d'installation

Description Numéro
	de pièce
1 Bras de porte incurvé 041B0035B
2 Support de porte, axe à épaulement d'41A5047-1 attache
3 Corde et poignée de déclenchement d'urgence 041A2826
4 Support de linteau avec axe à épaulé 041A4353-1 et fixation
5 Clip de pare-soleil pour la télécommande K029B0137
6 Support pour le capteur de sécurité 041-0155-000
7 Ensemble de capteurs de sécurité muni capteurs d'envoi et de réception et 2 x 0,9 m (3 pi) de fils conducteurs
8 Bras de porte droit 4178B0034B
9 Fil blanc et rouge/blanc 041B4494-1
10 Batterie au lithium 3 V K010A0020
11 Support d'extension (optionnel) 041A5281-1
Non illustré
Installation du sac de matériel 041A2770-17
Panneau de commande à plusieurs 682LMW fonctions
Guide d'utilisateur 114-5518-000

Pièces détachées

Ouvre-porte de garage - Pièces d'assemblage 84501

Description Numéro de pièce

1 Couvercle de pignon 041A4371

2 Engrenage et pignon 041C589-2

3 Panneau d'extrémité, sans accès à la batterie 041-0184-000

4 Kit d'éclairage double, sans caméra 041-0189-000

5 Insigne 041-0196-000

6 Couvercle du boîtier principal 041-0191-000

7 Panneau de commande de la porte 041-0192-000

8 Couvercle du panneau d'extrémité 041-0194-000

9 Moteur avec module de déplacement 041-0236-000

10 Module de déplacement 041D8071

11 Panneau d'extrémité de la carte logique 041

12 Carte mère 050DCTB

13 Bornier 041A3150

14 Câble de ligne 041B4245

Non illustré

Faisceau de câbles 041-0180-0

Transformateur, Wi-Fi 041D0277-2

Sans batterie de secours

Coordonnées de contact

Visitez-nous en ligne à :

LiftMaster. com ou myLiftMaster. com

Avant d'appeler, veuillez avoir en main le numéro de modèle de garage. Si vous nous appelez concernant un dépannage, il est recommandé que vous ayez accès à votre ouvre-porte de garage pendant que vous vous commandez une pièce de remplacement, veuillez avoir en main les informations suivantes : numéro de la pièce, le nom de la pièce et le modèle.

Wi-Fi® est une marque déposée de la Wi-Fi Alliance.

HomeLink® est une marque déposée de Gentex Corporation.

© 2022. LiftMaster

Tous droits réservés.
