N063008ENC - Prise murale Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau keystone à monter sur rail DIN
Marque	Tripp Lite
Modèles compatibles	N063-008-ENC (vierge), N063-008-6A-SH (pré-connecté avec coupleurs 6A)
Nombre de ports	8 ports keystone RJ45
Type de montage	Sur rail DIN (pousser pour verrouiller)
Dimensions (approx.)	Hauteur : 10 cm, largeur : 15 cm, profondeur : 5 cm
Poids (approx.)	0,5 kg
Matériau du boîtier	Plastique robuste
Alimentation	Aucune (passif)
Fonctions principales	Permet le brassage et la terminaison de câbles RJ45, montage rail DIN, orientation ajustable des modules
Accessoires fournis	Vis en bois (2), vis mécaniques (4), câble de mise à la terre, rondelle, étiquettes (4), documentation utilisateur
Installation	Fixation sur rail DIN, connexion des câbles ou modules keystone, mise à la terre obligatoire
Orientation des modules	Rotation à 360° par clic, libération par clip
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Câble de mise à la terre fourni pour la sécurité électrique
Pièces détachées et réparabilité	Modules keystone RJ45 vendus séparément, vis de fixation standard
Garantie	Garantie limitée à vie (remplacement du produit défectueux)
Informations générales	Conforme aux normes DIN, marque Eaton, fabrication 2024

FOIRE AUX QUESTIONS - N063008ENC Tripp Lite

Comment installer le panneau sur un rail DIN ?

Placez le boîtier sur le rail DIN et poussez jusqu'à entendre un clic de verrouillage. Pour le retirer, relâchez le bouton prévu à cet effet.

Le modèle N063-008-ENC et N063-008-6A-SH ont-ils des différences d'installation ?

Oui. Le modèle vierge (N063-008-ENC) nécessite de terminer les connexions sur chaque module RJ45 avant de les encliqueter. Le modèle pré-connecté (N063-008-6A-SH) est livré avec des coupleurs 6A ; il suffit de brancher les câbles de raccordement.

Comment fixer un module RJ45 dans le panneau ?

Utilisez le marquage "LATCH" pour orienter le module, placez-le sur l'arête du panneau et encliquetez-le jusqu'à ce qu'il soit bien en place.

Que faire si un module ne s'enclenche pas correctement ?

Vérifiez l'orientation du module (repère LATCH) et assurez-vous qu'il est bien poussé à fond dans l'emplacement. Si nécessaire, retirez-le délicatement à l'aide du clip de libération.

Comment orienter les modules après installation ?

Faites tourner la lunette (bezèle) du module dans la direction souhaitée jusqu'à entendre un clic. Pour changer de direction, appuyez sur le clip sur le boîtier pour libérer le module.

À quoi sert le câble de mise à la terre fourni ?

Le câble de mise à la terre permet de relier le panneau à la terre pour assurer la sécurité électrique et éviter les parasites. Fixez-le au point de terre prévu.

Puis-je utiliser des modules keystone autres que ceux de Tripp Lite ?

Le panneau accepte les modules keystone RJ45 standard. Vérifiez la compatibilité mécanique et électrique avant utilisation.

Quelle est la garantie de ce produit ?

Eaton (Tripp Lite) offre une garantie limitée à vie contre les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale, la mauvaise utilisation ou les dommages indirects.

Comment nettoyer le panneau ?

Utilisez un chiffon sec et non pelucheux pour dépoussiérer. N'utilisez pas de produits chimiques ou de liquides.

Où puis-je trouver la notice détaillée ou des pièces de rechange ?

La notice est disponible sur le site de Tripp Lite (notice-facile.com). Pour les pièces de rechange (modules, vis), contactez le service client Eaton ou un revendeur agréé.

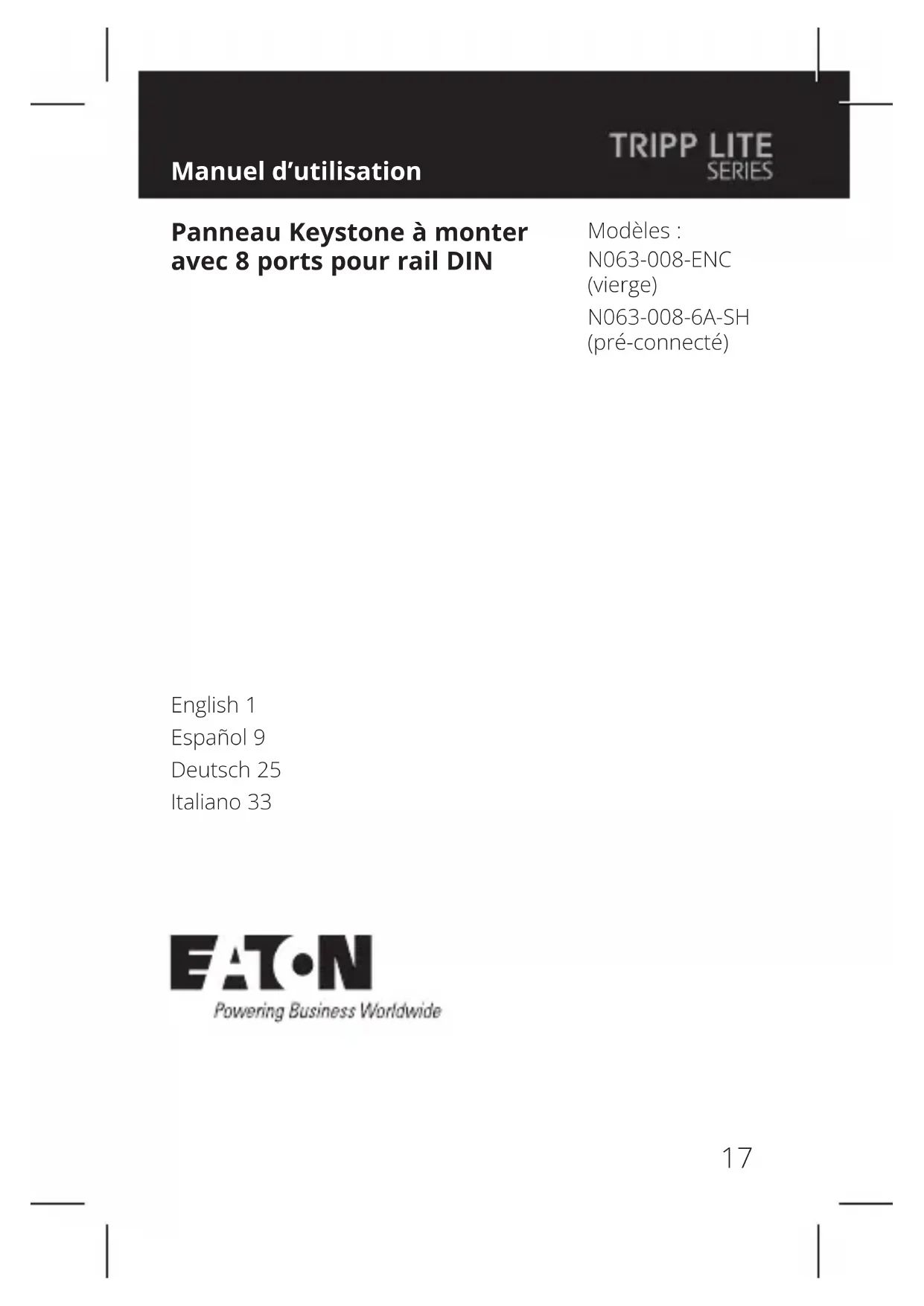

MODE D'EMPLOI N063008ENC Tripp Lite

Panneau keystone à monter avec 8 ports pour rail DIN

Modèles :

N063-008-ENC

(vierge)

N063-008-6A-SH

(pre-connecté)

N063-008-ENC

Panneau de brassage Keystone à monter pour rail

DIN, vierge

Câble de mise à la terre

Documentation pour l'utilisateur

N063-008-6A-SH

Panneau de brassage Keystone à monter pour rail

DIN, pré-connecté

Vis en bois (2)

Vis mécaniques (4)

Câble de mise à la terre

Rondelle

Étiquettes (4)

Documentation pour l'utilisateur

Installation

1 Attachez la boîte au rail DIN.

Relâchez le bouton

Boîtier à pousser pour verrouiller sur rail DIN

Installation

2 (N063-008-ENC uniquement) : terminez les connexions de câble sur chaque module RJ45.

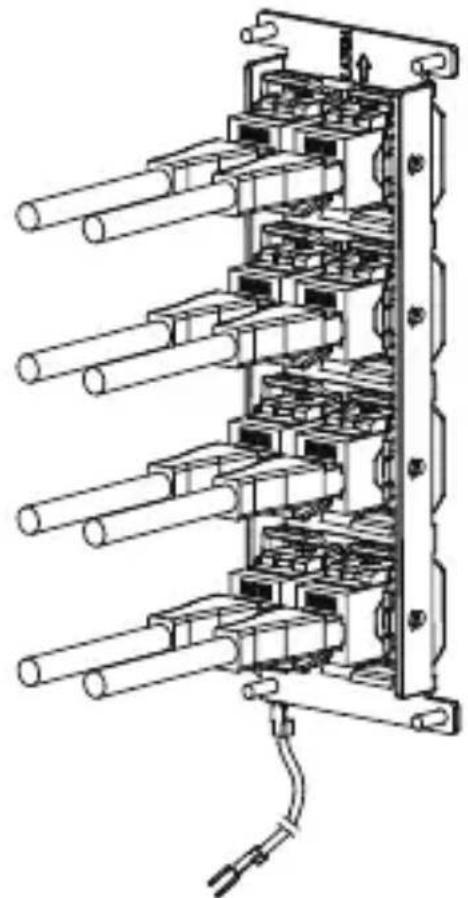

(N063-008-6A-SH uniquement) : enchainez le câble de raccordement nécessaire sur chaque coupleur RJ45 en ligne à l'arrêt du panneau. Ensuite, passez à l'étape 5.

Installation

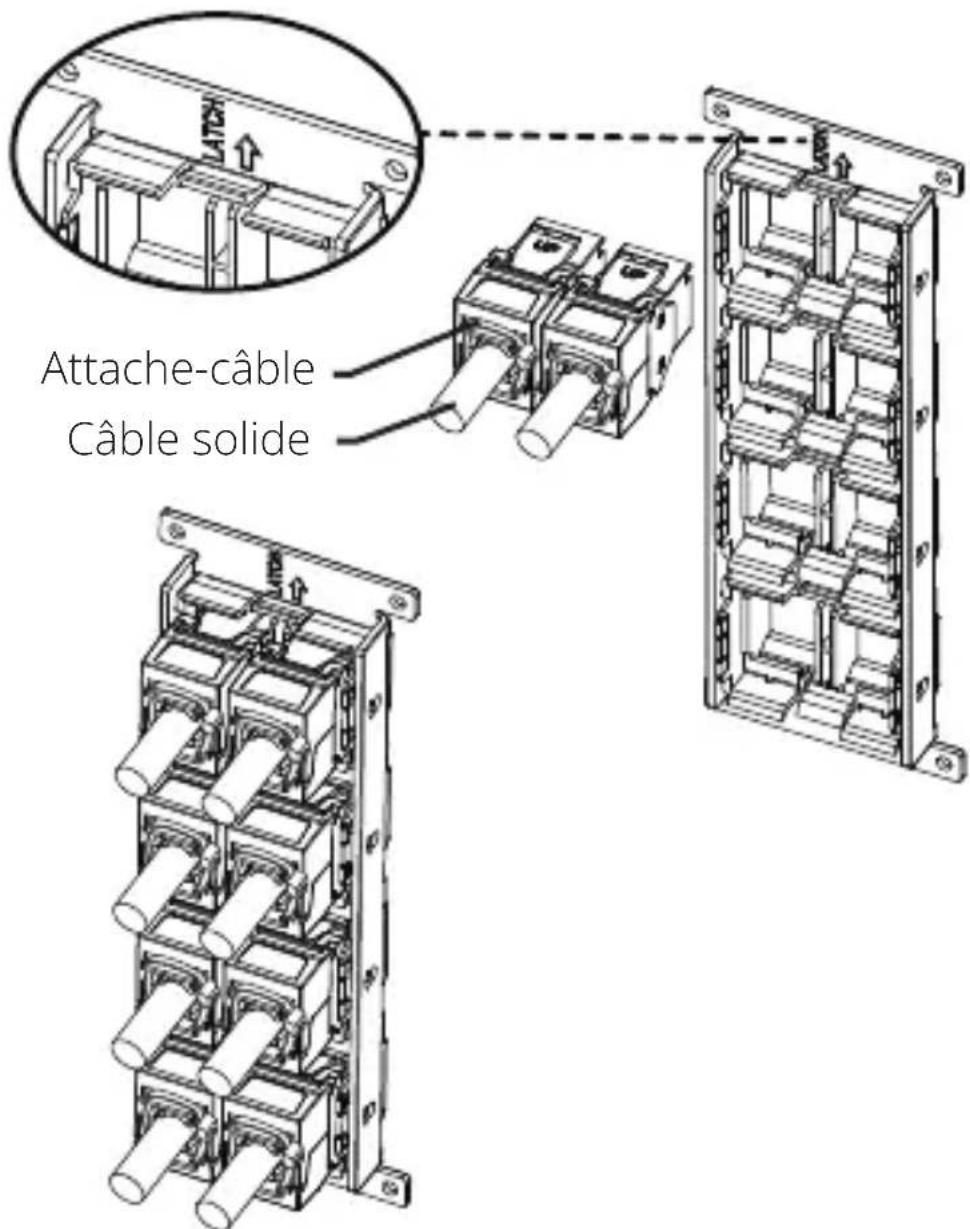

3 Utilisez le marquage « LATCH » pour localiser la direction du module. Placez le module RJ45 assemblé à l’arête du panneau. 4 Encliquetez chaque module RJ45 sur le panneau jusqu’à ce que tous les modules RJ45 soient installés.

Installation

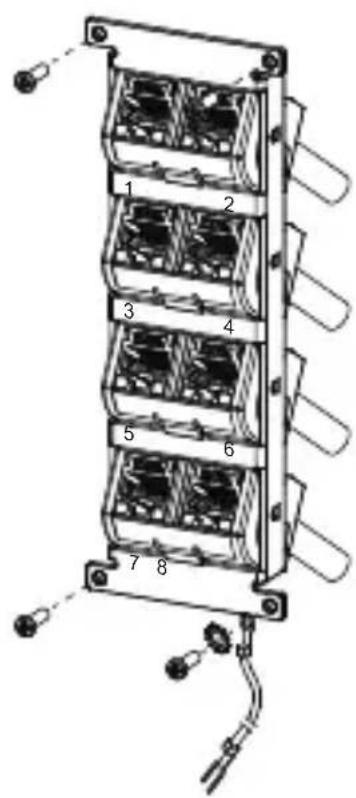

Utilisez des vis pour fixer le panneau avec les prises connectées à la boîte.

Remarque: N063-008-6A-SH est pré-connecté avec des coupleurs 6A.

Fixez le câble à la terre

Installation

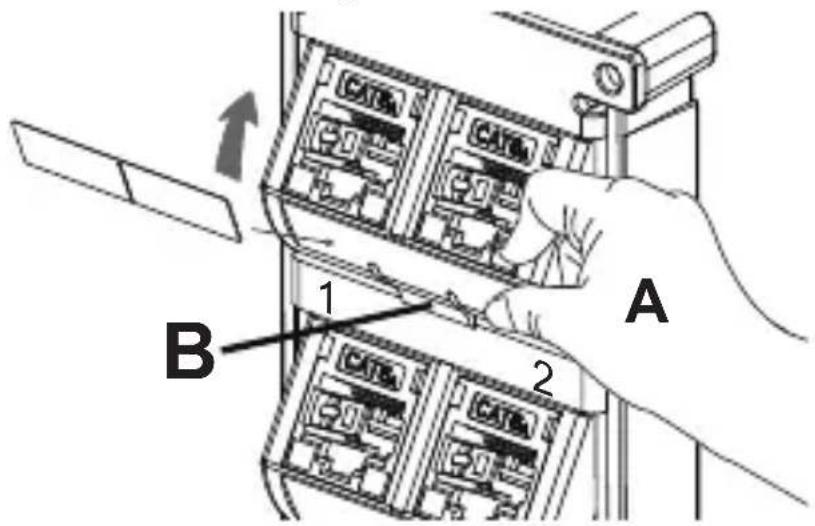

6 Pour ajuster les modules :

Faites tourner la lunette dans la direction souhaitée jusqu'à ce que vous entendiez un clic. Appuyez sur le clip sur le boîtier pour libérer le boîtier et changer de direction.

Garantie à vie limitée

Eaton garantit à vie que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, nous, sous réserve des conditions et limitations qui précédent, remplacerons le produit, à notre seule discrétion, en tant que votre recours exclusif à notre manquement à notre garantie limitée. Visitez TrippLite. Eaton. com/support/productreturns avant d'envoyer de l'équipement pour réparation.

Garantie

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTS DE QUALITÉ MARCHANDE OU D'ADAPTATION À DES FINS PARTICULIERES SONT EXCLUES PAR LA PRESENTE ET CETTE GARANTIE EX-CLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations ou d'exclusions sur les garanties implicites et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie limitée vous accrode des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'un territoire à l'autre.)

AVERTISSEMENT: L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Parce que les utilisations individuelles sont sujettes à des variations importantes, nous ne faisons aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.

Eaton est une marque posée.

© 2024 Eaton

Tous droits réservés.

Publication n°

24-11-157/

93-41BE_RevB

Déprétre 2024

Toutes les marques

commerciales

appartiennent à

leurs propriétaires

respectifs.

Modelle:

N063-008-ENC

(lear)

N063-008-6A-SH
