Type de produit	Barre d'alimentation avec suppression de surtension
Marque	Tripp Lite
Modèle	SS240806
Nombre de prises	8 prises de type 5-15R
Courant nominal	15 A
Énergie de suppression de surtension	1 050 joules
Fiche d'entrée	5-15P
Longueur du cordon	1,83 m
Longueur totale du boîtier	61 cm
Disjoncteur intégré	15 A (réarmable)
Fixation murale	Agrafes incluses (montage horizontal ou vertical)
Voyant indicateur	DEL verte indiquant la protection anti-surtension active
Utilisation prévue	Intérieur uniquement, sur prise mise à la terre
Garantie	Garantie limitée à vie
Entretien	Nettoyer avec un chiffon sec ; ne pas ouvrir le boîtier
Sécurité	Ne pas brancher de cordons prolongateurs ; éviter l'humidité

FOIRE AUX QUESTIONS - SS240806 Tripp Lite

Comment installer le SS240806 au mur ?

Utilisez les agrafes de verrouillage fournies. Marquez l'emplacement, fixez les agrafes avec des vis n°8 ou n°10 (non incluses), puis suspendez ou enclenchez la barre selon la méthode choisie (trous piriformes ou agrafes).

Que signifie le voyant vert sur l'appareil ?

Le voyant DEL vert indique que les composants de suppression de surtension fonctionnent correctement et protègent vos équipements.

Puis-je brancher un cordon prolongateur sur le SS240806 ?

Non, il est interdit de brancher un cordon prolongateur ou un adaptateur à deux fils sur cette barre d'alimentation.

Que faire si le disjoncteur se déclenche ?

Débranchez l'appareil qui a causé la surcharge, puis rabattez le disjoncteur à sa position initiale. Vérifiez que l'intensité totale ne dépasse pas 15 A.

Quelle est la longueur du câble d'alimentation ?

Le cordon d'alimentation mesure 1,83 mètre (6 pieds).

Le SS240806 protège-t-il contre les surtensions ?

Oui, il offre une protection contre les surtensions de 1 050 joules, adaptée pour les équipements électroniques courants.

Puis-je utiliser cette barre à l'extérieur ?

Non, elle est conçue uniquement pour une utilisation à l'intérieur, à l'abri de l'humidité excessive.

Comment nettoyer le SS240806 ?

Utilisez un chiffon sec pour nettoyer le boîtier. Ne jamais ouvrir ni percer le boîtier.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie limitée à vie contre les défauts de matériau et de fabrication. Contactez le support avant de retourner l'appareil.

Combien d'appareils puis-je brancher ?

Vous pouvez brancher jusqu'à 8 appareils sur les prises, mais veillez à ne pas dépasser 15 A au total.

MODE D'EMPLOI SS240806 Tripp Lite

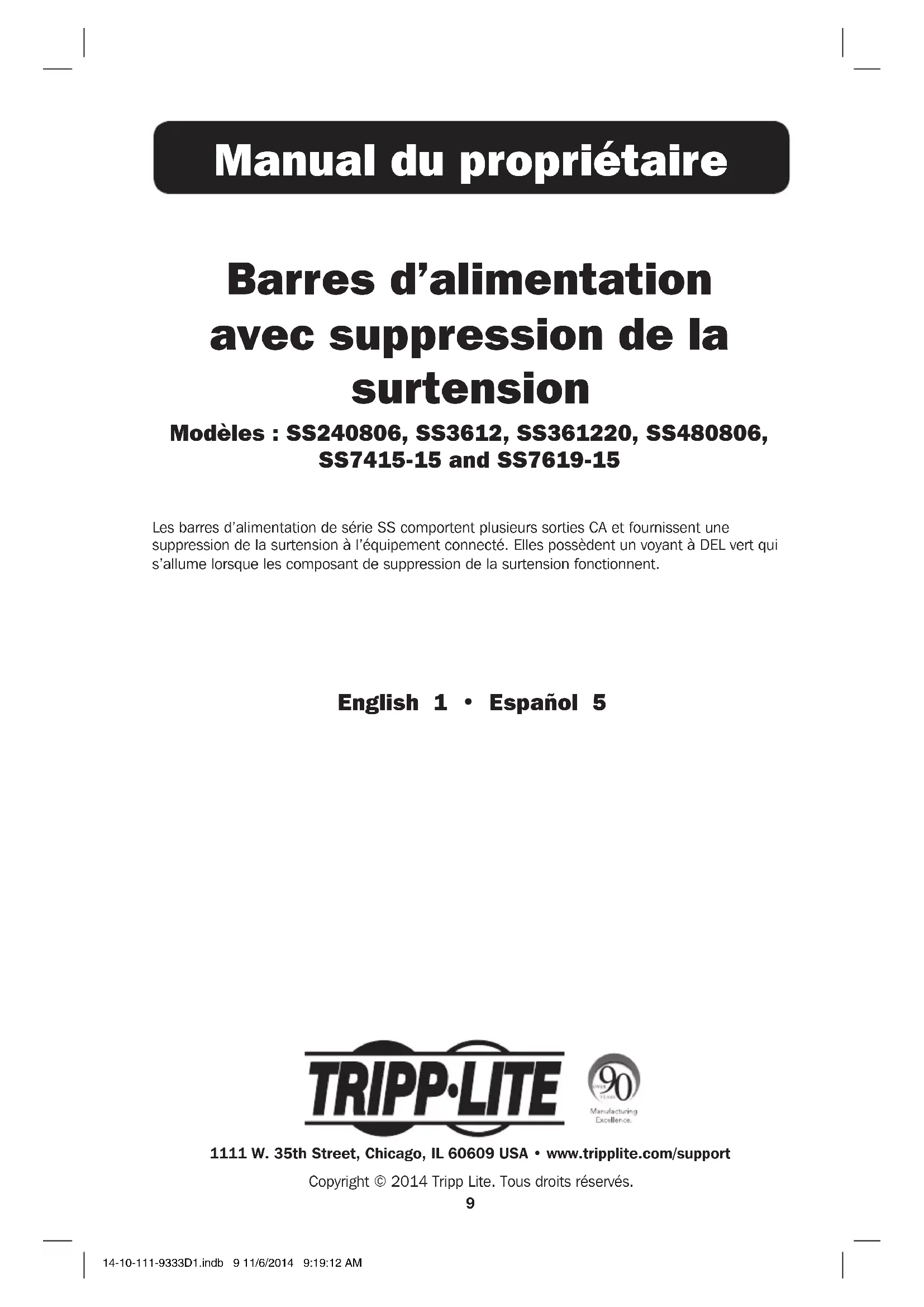

Manual du propriétaire

Barres d'alimentation avec suppression de la surtension

Modèles : SS240806, SS3612, SS361220, SS480806, SS7415-15 and SS7619-15

Les barres d'alimentation de série SS comportent plusieurs sorties CA et fournissent une suppression de la surtension à l'équipement connecté. Elles possèdent un voyant à DEL vert qui s'allume lorsque les composant de suppression de la surtension fonctionnent.

English 1 • Español 5

Copyright © 2014 Tripp Lite. Tous droits réservés.

Consignes de Sécurité Importantes

• NE PAS brancher sur une prise non mise à la terre.
• NE PAS utiliser de cordons prolongateurs ou d'adaptateurs à deux fils.
• Cet barre d'alimentation est conçu pour être utilisé seulement à l'intérieur. Installer cet barre d'alimentation loin d'appareils de chauffage comme des radiateurs ou des registres de chaleur.
• Ne pas installer en présence d'humidité excessive.
• Ne pas y brancher de cordons prolongateurs.
• Ne jamais faire l'installation de câblage électrique, téléphonique, réseau ou coaxial pendant un orage.
• Ne jamais percer une quelconque partie du boîtier ni ouvrir le boîtier. Aucune pièce interne ne peut être réparée par l'utilisateur.

Raccord de Matériel

Branchez votre matériel dans les prises c.a. de le barre d'alimentation. NE branchez PAS de matériel consommant une intensité totale supérieure à l'intensité nominale de votre barre d'alimentation (référez-vous à l'étiquette de cette dernière pour en vérifier l'intensité nominale), sinon vous déclencherez son disjoncteur. Si ce dernier se déclenche, enlevez le matériel causant la surcharge, et rabaissez le disjoncteur à sa position initiale. Laissez suffisamment d'espace à l'extrémité de le barre d'alimentation pour permettre au disjoncteur de fonctionner normalement.

Remarque : Certaines configurations prédéterminées à interrupteur sont dotées d'un capuchon protecteur. Pour accéder à l'interrupteur, soulevez simplement le capuchon qui y est attaché.

Fixation Murale

Tous les modèles de barres d'alimentation sont dotés d'agrafes permettant leur montage horizontal ou vertical à une variété de surfaces. L'utilisateur doit fournir les autres pièces de montage (vis, etc.) requises et en déterminer la convenance pour la surface de montage choisie.

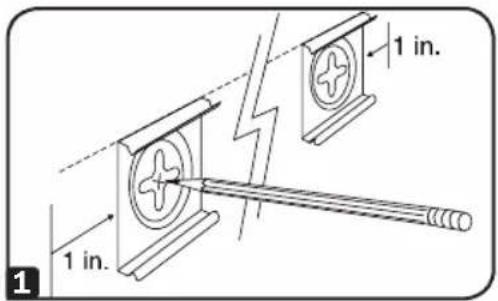

1 Marquez d'un trait droit horizontal ou vertical l'endroit où vous voulez monter le barre d'alimentation. À chaque extrémité du trait, marquez l'endroit où les bords de le barre d'alimentation seront placés. Posez une agrafe de verrouillage sur la surface de montage à 2,5 cm (1 po) de ces extrémités et marquez l'emplacement où les vis doivent être enfoncées dans le mur. Pour les barres dépassant 120 cm (48 po), marquez également le trou de vis de la troisième agrafe de verrouillage à mi-chemin entre les deux autres.

2 Montage par les trous piriformes : Enfoncez des vis n° 8 directement dans la surface de montage. Ajustez les agrafes à le barre d'alimentation 2a, puis suspendez cette dernière aux vis grâce aux fentes piriformes des agrafes de verrouillage 2b

3 Montage par les agrafes : Faites d'abord passer des vis n° 10 dans des rondelles, puis passez-les au centre des agrafes de verrouillage pour les enfoncez ensuite dans la surface de montage 3a. Positionnez un côté de le barre d'alimentation à l'intérieur d'un rebord des agrafes, puis poussez sur le barre pour la mettre en place 3b.

Modèle Ampérage		Nombre de sorties x Type	Capacité de suppression CA	Fiche d'entrée	Longueur du cordon	Longueur totale D	sjoncteur
SS240806	15 A 8 x	5-15R 1 050	joules 5-15P 1,	83 m 61	cm 15 A
SS3612	15 A 12	x 5-15R 1 050	joules 5-15P	4,57 m 9	1,4 cm 15	A
SS361220	20 A 2 x	5-20R,10 x 5-15R	1 650 joules 5	-20P 4,5	7 m 91,4	cm 20 A
SS480806	15 A 8 x	5-15R 1 650	joules 5-15P 1,	83 m 1	,22 m	15 A
SS7415-15	15 A 16	x 5-15R 1 650	joules 5-15P	4,57 m	1,22 m	15 A
SS7619-15	15 A 24	x 5-15R 1 650	joules 5-15P	4,57 m	1,83 m	15 A

Garantie Limitée de Vie

Le Vendeur garantit ce produit, s'il est utilisé conformément aux instructions applicables, contre tout défaut de matière et de maind'oeuvre pendant sa vie du date de vente originaire. Si le produit présente un défaut de matière ou de main-d'oeuvre pendant cette période, le Vendeur s'engage à le réparer ou à le remplacer, à sa discrétion. La réparation dans le cadre de la présente garantie ne peut être obtenue qu'en livrant ou en expédiant le produit (tous les frais d'expédition ou de livraison payés d'avance) à: TRIPP LITE, 1111 W. 35th Street; Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retour. Visitez www.triplite.com/support avant d'envoyer un équipement pour réparations.

LA PRÉSENTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UN MAUVAIS USAGE OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE CELLE MENTIONNÉE EXPRESSÉMENT DANS LA PRÉSENTE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À LA DURÉE DE LA PÉRIODE DE GARANTIE SUSMENTONNÉE; ET LA PRÉSENTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES FORTUITS ET INDIRECTS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autres l'exclusion ou la limitation des dommages fortuits ou indirects, les limitations et exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. La présente garantie vous donne des droits spécifiques et vous pouvez jouir d'autres droits qui varient d'une juridiction à une autre.)

AVERTISSEMENT: Avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucun danger. Comme les applications peuvent différer considérablement les unes des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces appareils à une application donnée. La politique de Tripp Lite est en amélioration constante. Les caractéristiques sont susceptibles d'être modifiées sans préavis.

Numéros d'identification de conformité aux règlements

À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.
