MANUAL DE USUARIO SS240806 Tripp Lite

• NO lo conecte a una salida que no esté conectada a tierra.

• NO lo use con cordones de extensión de 2 conductores ni con adaptadores.

• Esta barra de contactos está diseñado sólo para usarse bajo techo. Instale la barra de contactos lejos de dispositivos emisores de calor como radiadores o registros de calor.

• No lo instale donde haya excesiva humedad.

• No conecte cordones de extensión. Nunca instale ningún cableado eléctrico, telefónico, de red o coaxial durante una tormenta eléctrica.

• No taladre en ninguna parte de la cubierta ni la abra por ningún motivo. No hay partes que requieran mantenimiento por parte del usuario en su interior. Enchufe su equipo dentro de los contactos de corriente alterna de la barra. NO enchufe equipo que requiera un amperaje total mayor al valor nominal de la barra de contactos (véase la etiqueta de la barra de contactos para conocer su amperaje nominal), de lo contrario, se accionará el interruptor automático. Si se acciona el interruptor automático, retire la sobrecarga y oprima el interruptor para reiniciar la operación. Deje espacio suficiente a cada extremo de la barra de contactos para permitir que el “breaker” opere normalmente. Nota: Algunos modelos con interruptor de energía CA cuentan con una cubierta protectora del interruptor. Para tener acceso al interruptor, simplemente retire la cubierta. 14-10-111-9333D1.indb 6 11/6/2014 9:19:08 AM7 Especificaciones Montaje Sobre la Pared Todos los modelos de barra de contactos tienen ganchos para su montaje horizontal o vertical sobre una gran variedad de superficies. El usuario debe suministrar el resto del equipo de montaje (tornillos, etc.) y determiner si son apropiados para su uso en la superficie de montaje seleccionada.

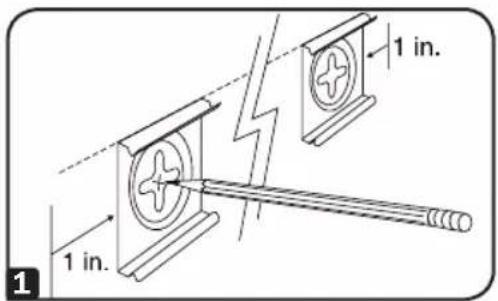

Marque una línea recta, horizontal o vertical, en el lugar donde desea montar la barra de contactos. En cada uno de los extremos de la línea, marque los bordes en donde se localizará la barra de contactos. Coloque un gancho de montaje sobre la superficie de montaje, a una distancia de 2,54 cm (1”) desde cada borde y marque la posición en la cual se colocarán los tornillos sobre la pared. Para barras de contactos de más de 120 cm (48”), también marque el barrenado de un tercer orificio para otro gancho de montaje colocado entre medias de los otros dos.

Montaje sobre los orificios marcados: Introduzca tornillos del nº 8 directamente dentro de la superficie de montaje. Coloque los ganchos de montaje sobre la barra de contactos

después cuelgue la barra de contactos sobre los tornillos, guiándose por las ranuras marcadas sobre los ganchos de montaje

Montaje de los ganchos: Introduzca tornillos del nº 10 a través de las arandelas y del centro de los ganchos en la superficie de montaje

Coloque la barra de contactos dentro del borde de los ganchos de montaje, y después presione ligeramente la barra de contactos hasta que quede en su sitio

Modelo Valor Nominal de Amperaje Cant. x Tipo de Tomacorriente Valor nominal de supresión CA Clavija

Entrada Longitud de Cable Longitud Total Breaker SS240806 15A 8 x 5-15R 1050 joules 5-15P 1.83 m 61 cm 15A SS3612 15A 12 x 5-15R 1050 joules 5-15P 4.57 m 91.4 cm 15A SS361220 20A 2 x 5-20R, 10 x 5-15R 1650 joules 5-20P 4.57 m 91.4 cm 20A SS480806 15A 8 x 5-15R 1650 joules 5-15P 1.83 m 1.22 m 15A SS7415-15 15A 16 x 5-15R 1650 joules 5-15P 4.57 m 1.22 m 15A SS7619-15 15A 24 x 5-15R 1650 joules 5-15P 4.57 m 1.83 m 15A 14-10-111-9333D1.indb 7 11/6/2014 9:19:08 AM8 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Garantia Limitada de por Vida El vendedor garantiza que este producto, si es usado de acuerdo a todas las instrucciones en este manual, estará libre de defectos originales de fabricación en materiales y mano de obra de por vida. Si el producto presentara defectos en partes o mano de obra durante el período antes mencionado, el vendedor reparará o reemplazará el producto a sóla discreción. El servicio de garantía puede obtenerse sólamente si el usuario entrega o envia el producto (con el material de empaque original y los cargos de fletes pagados) al Centro de Servicio más cercano o a: TRIPP LITE, 1111 W. 35th Street; Chicago, IL 60609 USA. El vendedor pagará los cargos de despacho del retorno. Visite www.tripplite.com/support antes de enviar algún equipo para reparación. ESTA GARANTIA NO ES VALIDA EN CASOS DE DESGASTE NORMAL O DAÑOS CAUSADOS POR ACCIDENTES, USO INCORRECTO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO PROVEE NINGUNA OTRA GARANTIA EXCEPTO POR LA GARANTIA EXPRESA EN ESTE DOCUMENTO. EXCEPTO DONDE SEA PROHIBIDO POR LA LEY, TODAS LAS GARANTIAS IMPLICITAS, INCLUYENDO GARANTIAS DE COMERCIALIZACION O PROPIEDAD, SON LIMITADAS EN SU DURACION AL PERIODO DE GARANTIA AQUI MENCIONADO; ESTA GARANTIA EXPRESAMENTE EXCLUYE TODOS LOS DAÑOS INCIDENTALES O CONSIGUIENTES. (Algunos estados no permiten un período de tiempo limitado en garantias implícitas, y otros estados no permiten la exclusión o limitación de daños incidentales o consiguientes, por lo que las limitaciones antes mencionadas pueden variar de acuerdo a su lugar de residencia. Esta garantía le concede a usted derechos específicos. Ustede puede tener otros derechos de acuerdo al código legal local.) ADVERTENCIA: Es la responsabilidad del usuario individual el determinar, previamente al uso de esta unidad, si el dispositivo es apropiado, adecuado o seguro para el uso deseado. Las aplicaciones individuales están sujetas a grandes variaciones, por lo que el fabricante no hace ninguna representación o concede ninguna garantía relacionada con el uso de estas unidades para ninguna aplicación específica. La política de Tripp Lite es una de mejoramiento constante. Estas especificaciones están sujetas a cambios sin previo aviso. Cumplimiento de las normas de los números de identificación Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto. Tripp Lite tiene una política de mejoramiento continuo. Las especificaciones están sujetas a cambio sin previo aviso. 14-10-111-9333D1.indb 8 11/6/2014 9:19:08 AM9 Barres d’alimentation avec suppression de la surtension Modèles : SS240806, SS3612, SS361220, SS480806, SS7415-15 and SS7619-15 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support Copyright © 2014 Tripp Lite. Tous droits réservés. Manual du propriétaire Les barres d’alimentation de série SS comportent plusieurs sorties CA et fournissent une suppression de la surtension à l’équipement connecté. Elles possèdent un voyant à DEL vert qui s’allume lorsque les composant de suppression de la surtension fonctionnent. English 1 • Español 5 14-10-111-9333D1.indb 9 11/6/2014 9:19:12 AM10 Consignes de Sécurité Importantes Raccord de Matériel
