N063008ENC - Enchufe de pared Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel keystone para montaje en riel DIN
Marca	Tripp Lite
Modelos compatibles	N063-008-ENC (vacio), N063-008-6A-SH (preconectado con acopladores 6A)
Número de puertos	8 puertos keystone RJ45
Tipo de montaje	En riel DIN (empujar para bloquear)
Dimensiones (aprox.)	Alto: 10 cm, ancho: 15 cm, profundidad: 5 cm
Peso (aprox.)	0,5 kg
Material de la carcasa	Plástico resistente
Alimentación	Ninguna (pasivo)
Funciones principales	Permite el patch y la terminación de cables RJ45, montaje en riel DIN, orientación ajustable de los módulos
Accesorios incluidos	Tornillos para madera (2), tornillos mecánicos (4), cable de puesta a tierra, arandela, etiquetas (4), documentación del usuario
Instalación	Fijación en riel DIN, conexión de cables o módulos keystone, puesta a tierra obligatoria
Orientación de los módulos	Rotación de 360° con clic, liberación mediante clip
Mantenimiento y limpieza	Limpiar con un paño seco y que no suelte pelusa
Seguridad	Cable de puesta a tierra incluido para la seguridad eléctrica
Piezas de repuesto y reparabilidad	Módulos keystone RJ45 vendidos por separado, tornillos de fijación estándar
Garantía	Garantía limitada de por vida (reemplazo del producto defectuoso)
Información general	Conforme a las normas DIN, marca Eaton, fabricación 2024

Preguntas frecuentes - N063008ENC Tripp Lite

¿Cómo instalar el panel en un riel DIN?

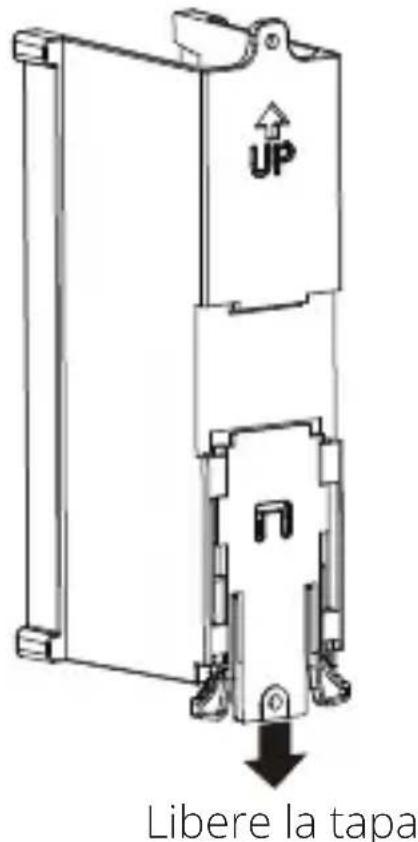

Coloque la carcasa sobre el riel DIN y empuje hasta escuchar un clic de bloqueo. Para retirarlo, suelte el botón previsto para ello.

¿Los modelos N063-008-ENC y N063-008-6A-SH tienen diferencias de instalación?

Sí. El modelo vacío (N063-008-ENC) requiere terminar las conexiones en cada módulo RJ45 antes de encajarlos. El modelo preconectado (N063-008-6A-SH) viene con acopladores 6A; solo es necesario conectar los cables de conexión.

¿Cómo fijar un módulo RJ45 en el panel?

Utilice la marca "LATCH" para orientar el módulo, colóquelo en el borde del panel y encájelo hasta que quede bien fijado.

¿Qué hacer si un módulo no encaja correctamente?

Verifique la orientación del módulo (marca LATCH) y asegúrese de que esté bien empujado hasta el fondo en la ranura. Si es necesario, retírelo con cuidado usando el clip de liberación.

¿Cómo orientar los módulos después de la instalación?

Gire el bisel del módulo en la dirección deseada hasta escuchar un clic. Para cambiar de dirección, presione el clip en la carcasa para liberar el módulo.

¿Para qué sirve el cable de puesta a tierra incluido?

El cable de puesta a tierra permite conectar el panel a tierra para garantizar la seguridad eléctrica y evitar interferencias. Fíjelo al punto de tierra previsto.

¿Puedo usar módulos keystone que no sean de Tripp Lite?

El panel acepta módulos keystone RJ45 estándar. Verifique la compatibilidad mecánica y eléctrica antes de usarlos.

¿Cuál es la garantía de este producto?

Eaton (Tripp Lite) ofrece una garantía limitada de por vida contra defectos de materiales y fabricación. No cubre el desgaste normal, el mal uso o los daños indirectos.

¿Cómo limpiar el panel?

Use un paño seco y que no suelte pelusa para quitar el polvo. No use productos químicos ni líquidos.

¿Dónde puedo encontrar el manual detallado o piezas de repuesto?

El manual está disponible en el sitio web de Tripp Lite (notice-facile.com). Para piezas de repuesto (módulos, tornillos), contacte al servicio al cliente de Eaton o a un distribuidor autorizado.

MANUAL DE USUARIO N063008ENC Tripp Lite

Panel Keystone de 8 Puerto para Montaje en Riel DIN

Modelos:

N063-008-ENC

(Blanco)

N063-008-6A-SH

(Preterminado)

English 1

Français 17

Deutsch 25

Italiano 33

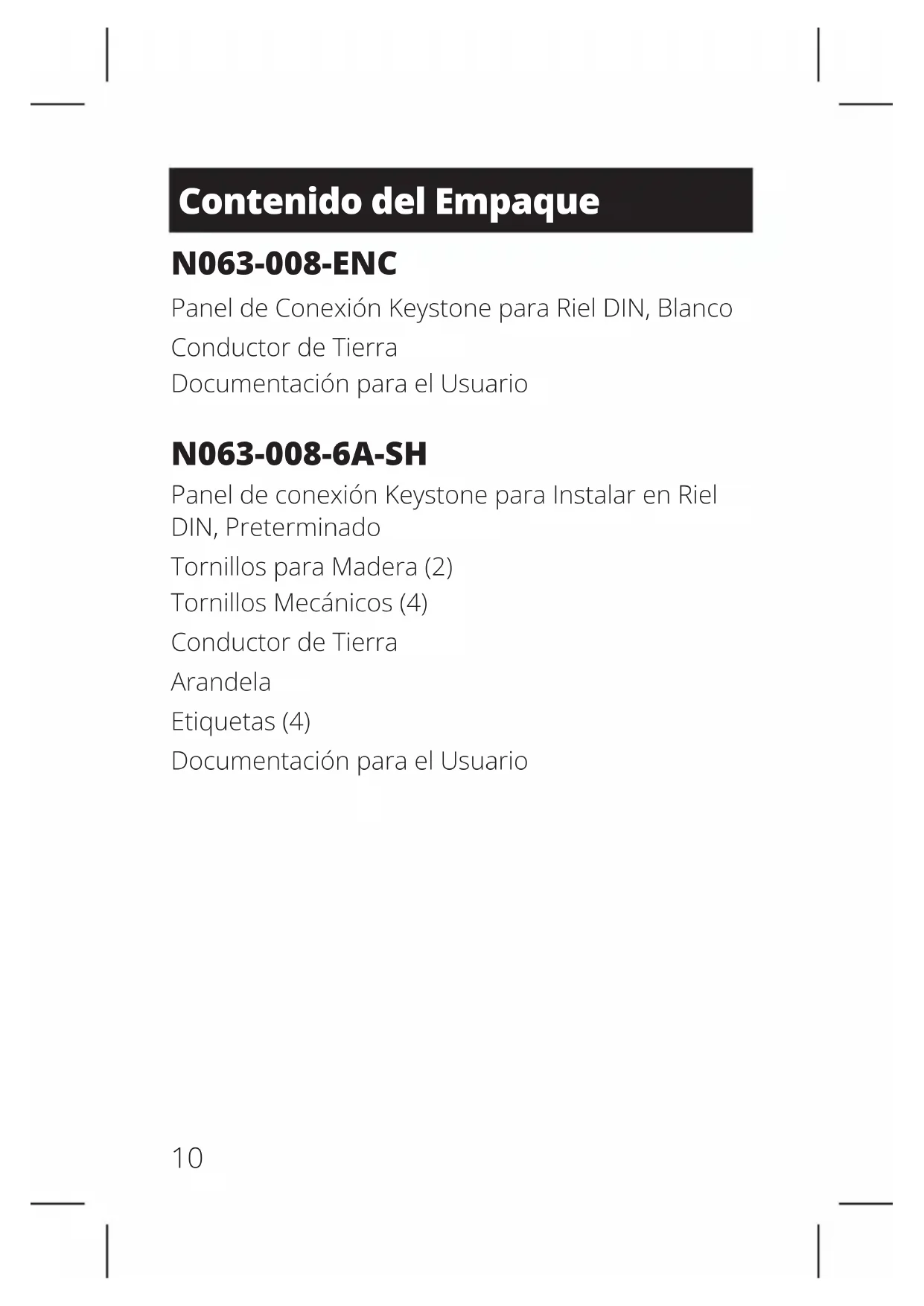

Contenido del Empaque

N063-008-ENC

Panel de Conexión Keystone para Riel DIN, Blanco

Conductor de Tierra

Documentación para el Nombre

N063-008-6A-SH

Panel de connexion Keystone para Instalar en Riel

DIN, Preterminado

Tornillos para Madera (2)

Tornillos Mecánicos (4)

Conductor de Tierra

Arandela

Etiquetas (4)

Documentación para el Nombre

Instalación

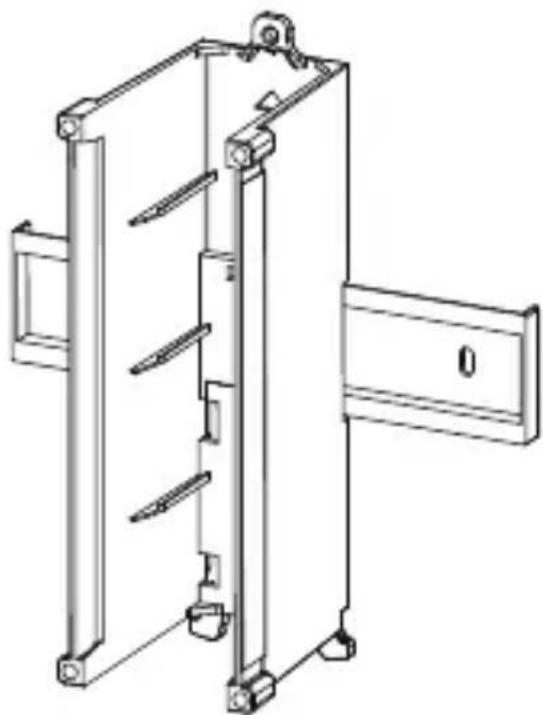

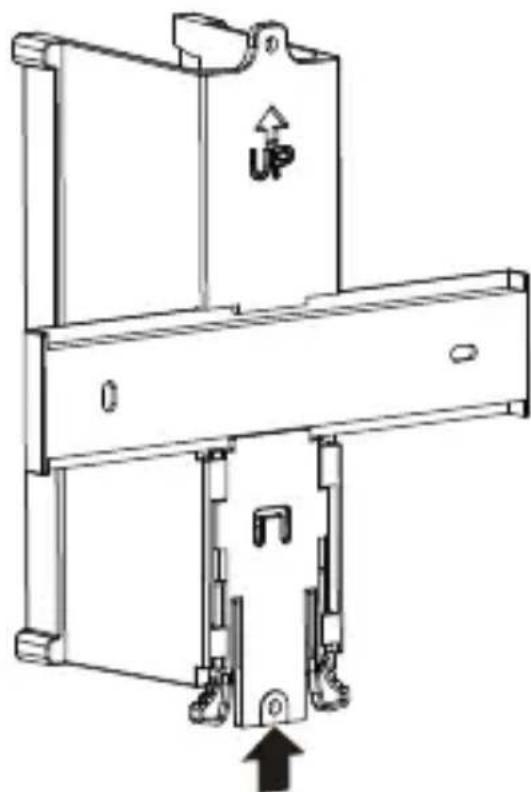

1 Adjunte la caja al riel DIN.

Presione para bloquear la caja al riel DIN

Instalación

2 (N063-008-ENC solamente): Termine las conexiones de cable en cada modulo RJ45.

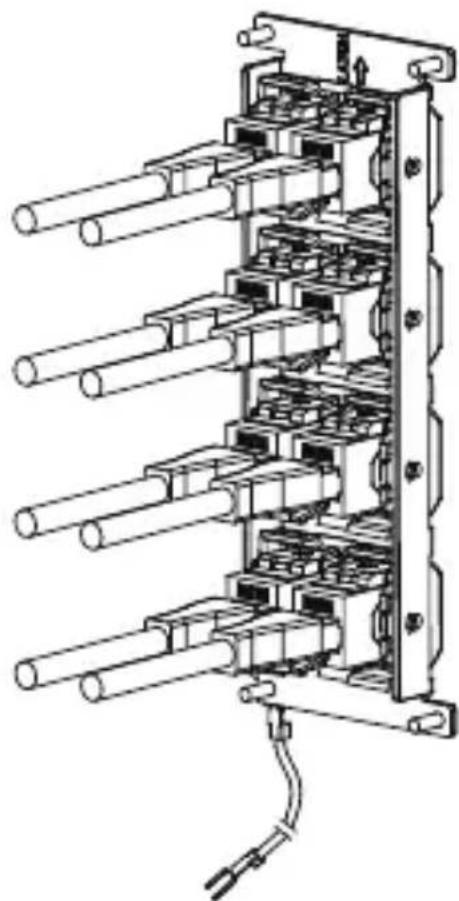

(Solamente N063-008-6A-SH): Conecte el cable de connexion necesario en cada acoplador RJ45 desdela parte posterior del panel.Luego, salte al paso 5.

Instalación

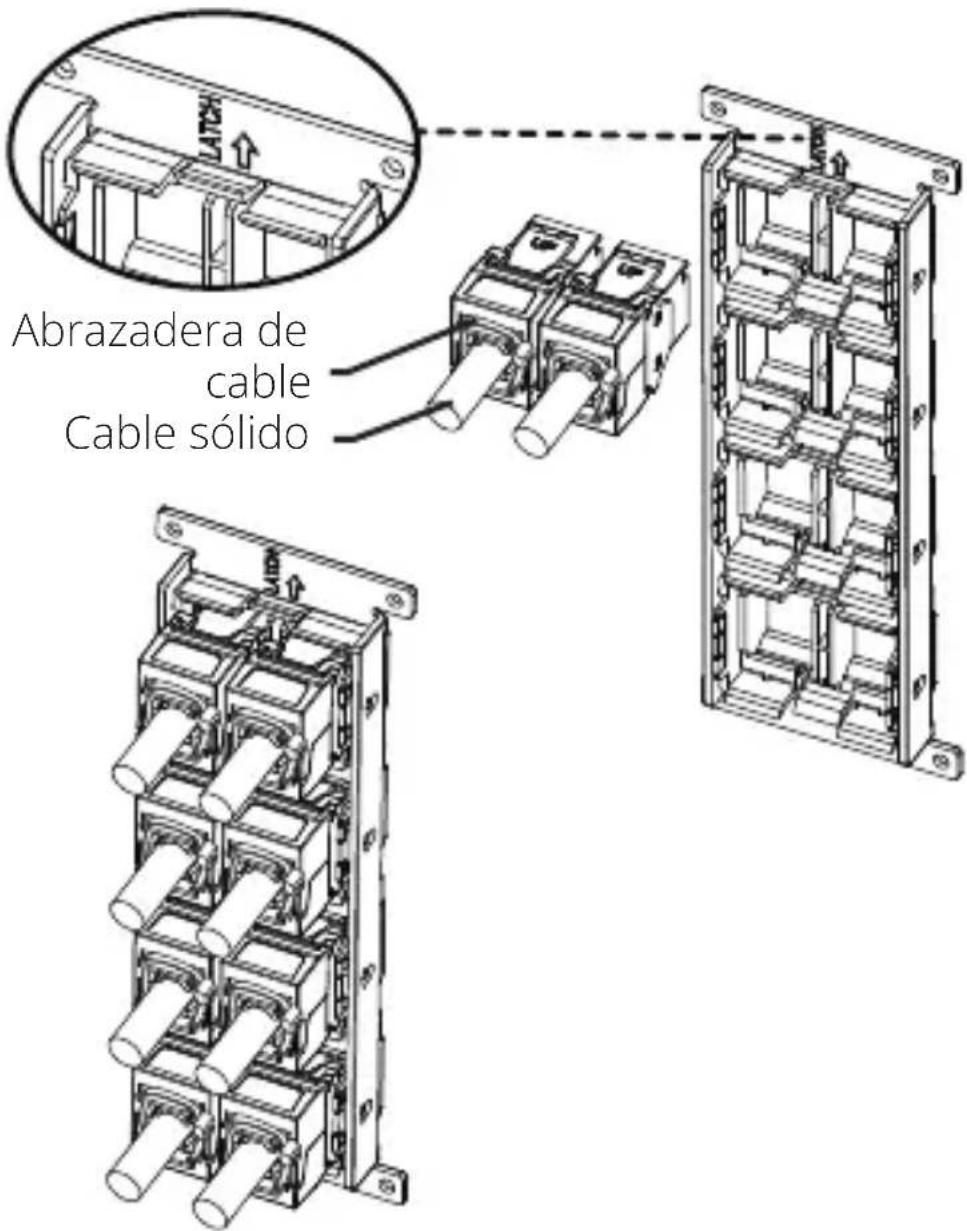

3 Utilice lamarca“LATCH”para localizar la direccion del modulo.Cologne el modulo RJ45 ensamblado en la parte posterior del panel.
4 Conecte cada modulo RJ45 en el panel hasta que todos los modulos RJ45 estén instalados.

Instalación

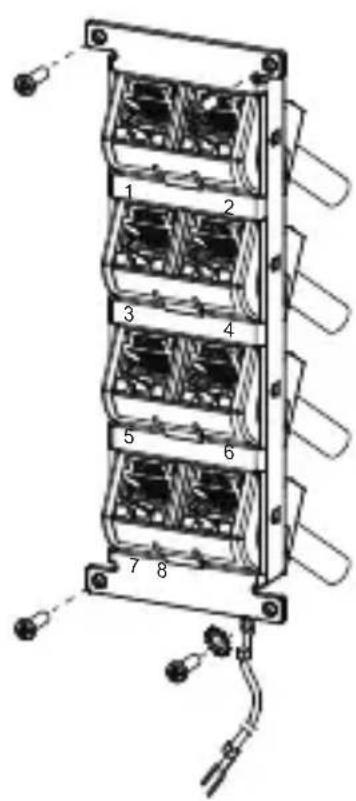

5 Utilice tornillos para sujetar el panel con connectores finalizados a la caja.

Nota: N063-008-6A-SH está preterminado con acopladores de 6 A.

Fije el cable de connexion a tierra

Instalación

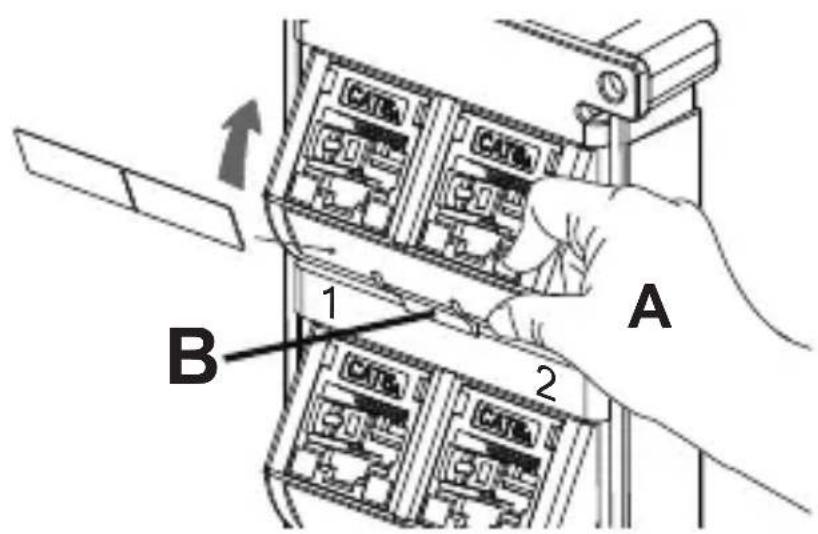

6 Paraajustarlosmodulos:

A Gire el bisel en la direccion deseada hasta escuchar un cig.

B Presione el clip sobre el bisel para soltarlo y cambiar la direccion.

Garantía

Garantía Limitada de por Vida

Eaton garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuando a materiales y manos de obr de por vida. Si el producto presenta un defecto en cuando a materiales o manos de obr Dentro de ese periodo, nosotros, conforme a los TERMINos y limitaciones anteriores, reemplazaremos el producto, a nuestra entera disrecion, y this sera是我国 recursion exclusivo para dar裱 complimiento a la garantia limitada. Antes de devolverrialquier equipo para reparacion, visite Tripplite.Eaton.com/support/ product-returns.

Garantía

ESTA GARANTÍA LIMITADA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTías ADEMÁS DE LA GARANTÍA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTías IMPLICITAS, INCLUDEAS TODAS LAS GARANTías DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, SE RECHAZAN POR THIS MEDIO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclución de garantías implicítas y algunos estados no permiten la exclución de limitación de danos incidentales o consecuencias, de modo que las limitaciones anteriores pueda no aplicar para usted.Esta garantía limitada le otorga derechos legales espécíficos y es possible que le asistan除外s derechos que pueda variar de una jurisdicción a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están susujetas a gran variación, no garantizamos la adecuación de"These dispositivos para unaapsicacionespecifica.

Eaton tiene una的政治a de mejora continua. Las specifications estan susetas a cambio sin previo aviso.
