Produkttyp	Keystone-Panel zur Montage auf DIN-Schiene
Marke	Tripp Lite
Kompatible Modelle	N063-008-ENC (leer), N063-008-6A-SH (vorverdrahtet mit 6A-Kupplungen)
Anzahl Ports	8 Keystone-RJ45-Ports
Montageart	Auf DIN-Schiene (zum Verriegeln drücken)
Maße (ca.)	Höhe: 10 cm, Breite: 15 cm, Tiefe: 5 cm
Gewicht (ca.)	0,5 kg
Gehäusematerial	Robustes Kunststoff
Stromversorgung	Keine (passiv)
Hauptfunktionen	Ermöglicht das Patchen und Terminieren von RJ45-Kabeln, DIN-Schienenmontage, einstellbare Ausrichtung der Module
Mitgeliefertes Zubehör	Holzschrauben (2), Maschinenschrauben (4), Erdungskabel, Unterlegscheibe, Etiketten (4), Benutzerdokumentation
Installation	Befestigung auf DIN-Schiene, Anschluss der Kabel oder Keystone-Module, Erdung erforderlich
Ausrichtung der Module	360°-Klick-Drehung, Clip-Entriegelung
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Mitgeliefertes Erdungskabel für die elektrische Sicherheit
Ersatzteile und Reparierbarkeit	Keystone-RJ45-Module separat erhältlich, Standard-Befestigungsschrauben
Garantie	Eingeschränkte lebenslange Garantie (Austausch des defekten Produkts)
Allgemeine Informationen	Entspricht DIN-Normen, Marke Eaton, Herstellung 2024

Häufig gestellte Fragen - N063008ENC Tripp Lite

Wie installiere ich das Panel auf einer DIN-Schiene?

Setzen Sie das Gehäuse auf die DIN-Schiene und drücken Sie es, bis es hörbar einrastet. Zum Entfernen lösen Sie den dafür vorgesehenen Knopf.

Haben die Modelle N063-008-ENC und N063-008-6A-SH Installationsunterschiede?

Ja. Das leere Modell (N063-008-ENC) erfordert das Beenden der Verbindungen an jedem RJ45-Modul vor dem Einrasten. Das vorverdrahtete Modell (N063-008-6A-SH) wird mit 6A-Kupplungen geliefert; es müssen nur die Anschlusskabel eingesteckt werden.

Wie befestige ich ein RJ45-Modul im Panel?

Verwenden Sie die Markierung "LATCH" zur Ausrichtung des Moduls, setzen Sie es auf die Kante des Panels und rasten Sie es ein, bis es fest sitzt.

Was tun, wenn ein Modul nicht richtig einrastet?

Überprüfen Sie die Ausrichtung des Moduls (Markierung LATCH) und stellen Sie sicher, dass es vollständig in den Steckplatz gedrückt ist. Entfernen Sie es gegebenenfalls vorsichtig mit dem Entriegelungsclip.

Wie richte ich die Module nach der Installation aus?

Drehen Sie die Zierblende (Bezel) des Moduls in die gewünschte Richtung, bis es einrastet. Um die Richtung zu ändern, drücken Sie den Clip am Gehäuse, um das Modul freizugeben.

Wozu dient das mitgelieferte Erdungskabel?

Das Erdungskabel dient dazu, das Panel mit der Erde zu verbinden, um die elektrische Sicherheit zu gewährleisten und Störungen zu vermeiden. Befestigen Sie es am vorgesehenen Erdungspunkt.

Kann ich andere Keystone-Module als die von Tripp Lite verwenden?

Das Panel akzeptiert Standard-Keystone-RJ45-Module. Überprüfen Sie vor der Verwendung die mechanische und elektrische Kompatibilität.

Wie lange ist die Garantie für dieses Produkt?

Eaton (Tripp Lite) bietet eine eingeschränkte lebenslange Garantie gegen Material- und Verarbeitungsfehler. Sie deckt keine normale Abnutzung, unsachgemäße Verwendung oder Folgeschäden ab.

Wie reinige ich das Panel?

Verwenden Sie ein trockenes, fusselfreies Tuch zur Staubentfernung. Verwenden Sie keine Chemikalien oder Flüssigkeiten.

Wo finde ich die detaillierte Anleitung oder Ersatzteile?

Die Anleitung ist auf der Tripp-Lite-Website (notice-facile.com) verfügbar. Für Ersatzteile (Module, Schrauben) wenden Sie sich an den Eaton-Kundendienst oder einen autorisierten Händler.

BEDIENUNGSANLEITUNG N063008ENC Tripp Lite

DIN-Schiene für die Montage von Keystone-Patch-

Panels, leer

Erdungsdraht

Benutzerdokumentation

N063-008-6A-SH

DIN-Schiene Keystone Patch Panel (leer)

Holzschrauben (2)

Mechanische Schrauben (4)

Erdungsdraht

Beilagscheibe

Etiketten (4)

Benutzerdokumentation

Installation

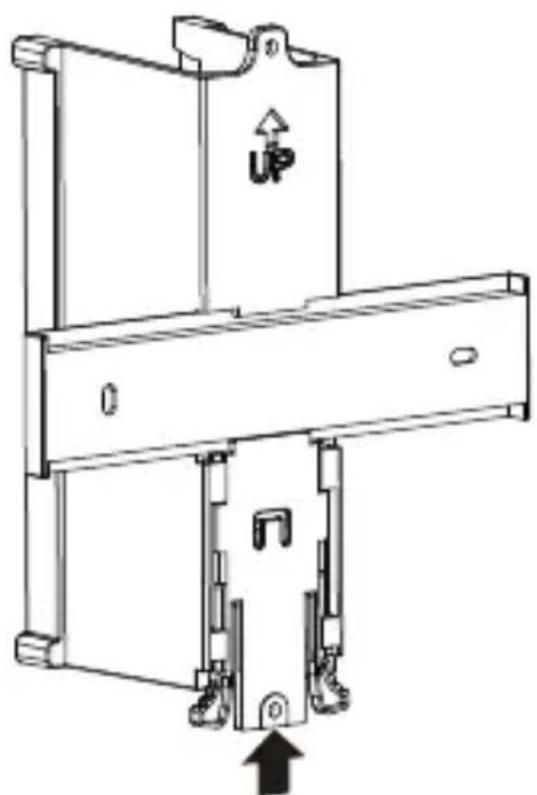

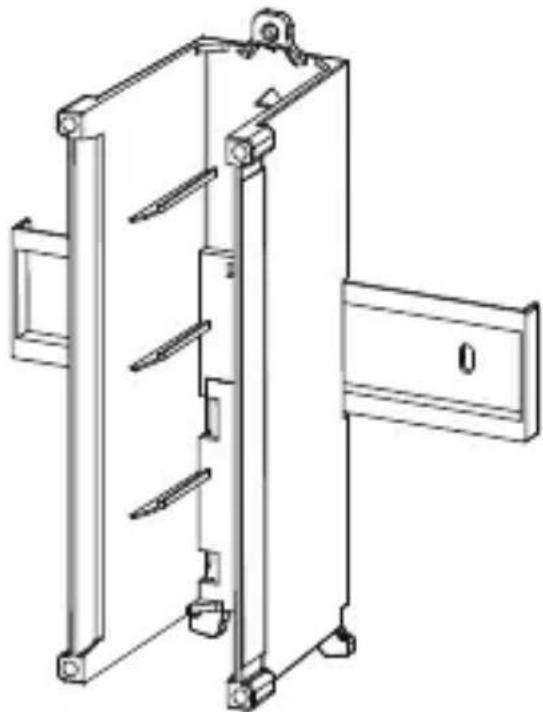

1 Bringen Sie die Box an der DIN-Schiene an.

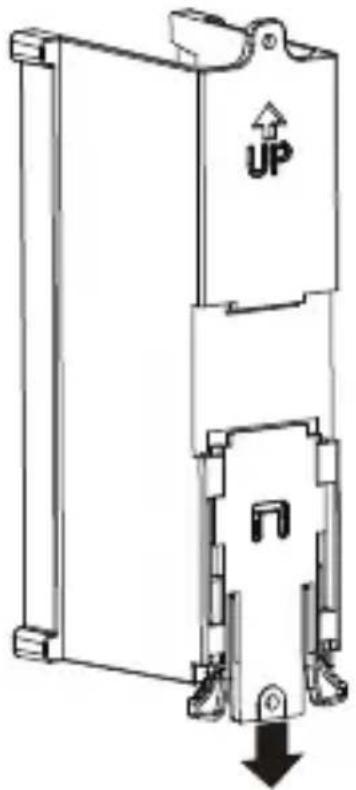

Entriegelungsventil

Drucken, zum Verriegeln der Box an die DIN-Schiene

Installation

2 (Nur N063-008-ENC): Kabelabschlüsse an jeder Rj45-Modul fertigstellen.

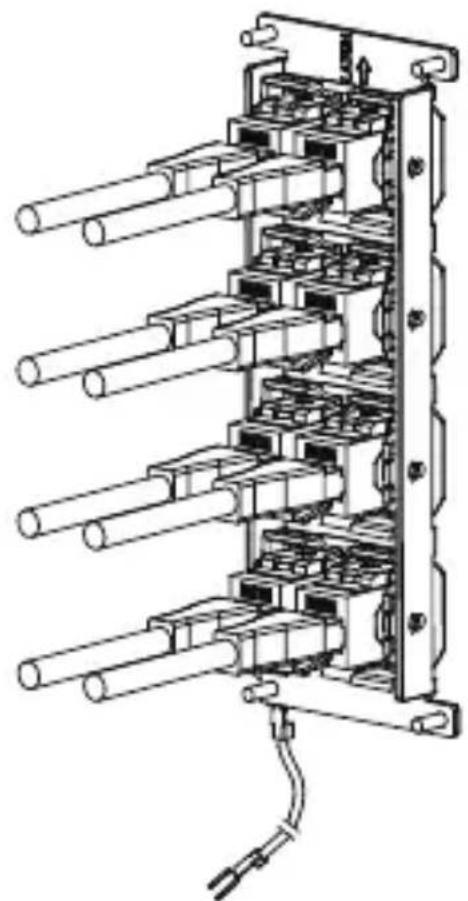

(Nur N063-008-6A-SH): Stecken Sie das erforderliche Patch-Kabel an jedem RJ45-Inline-Koppler auf der Rückseite des Panels ein. Gehen Sie anschließen zu Schritt 5 über.

Installation

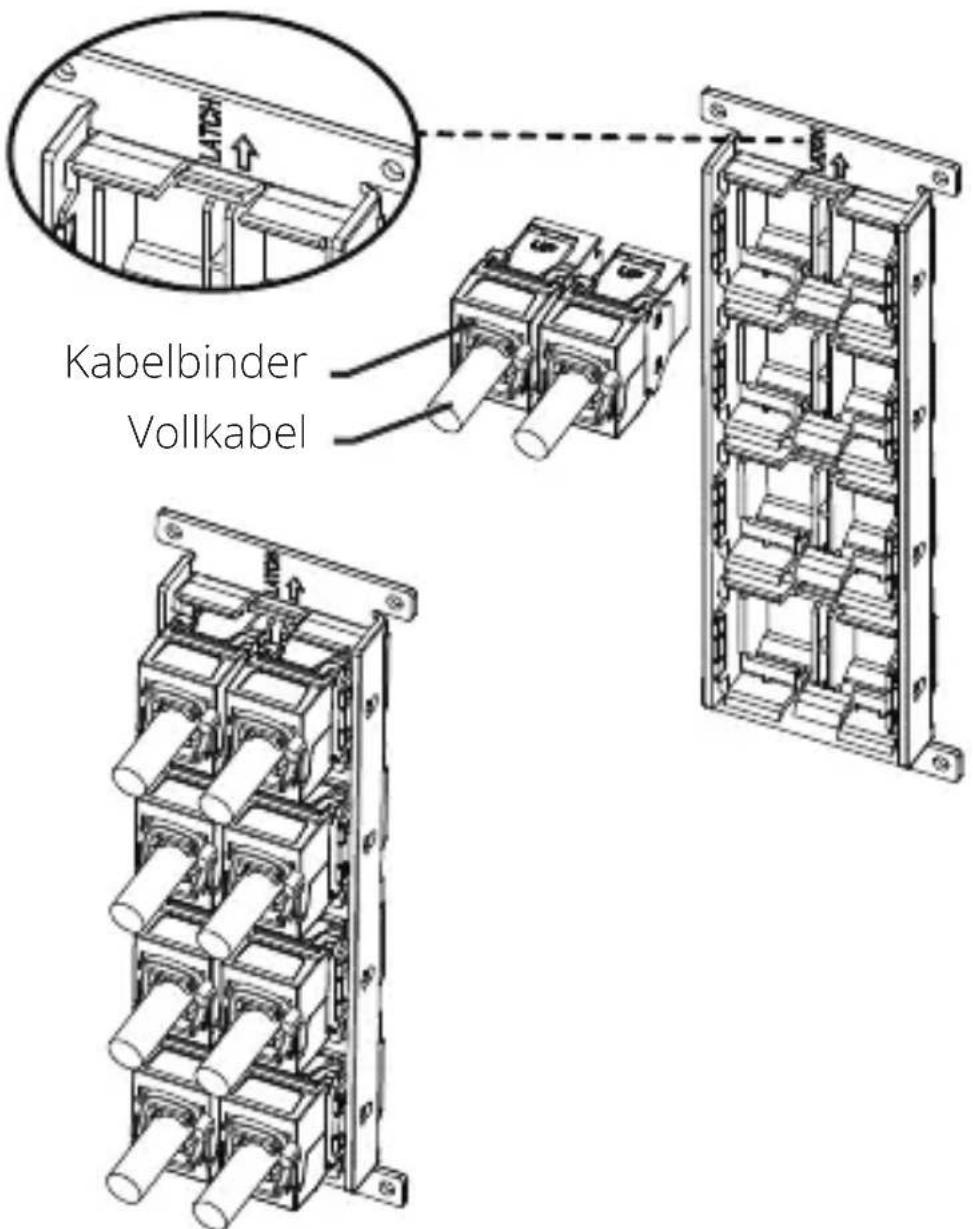

3 Verwenden Sie die Markierung „RIEGEL", um die Modulrichtung zu lokalisieren. Positionieren Sie das montierte RJ45-Modul auf die Rückseite des Panels.
4 Stecken Sie{jedes RJ45-Modul auf das Panel, bis alle RJ45-Module installiert sind.

Installation

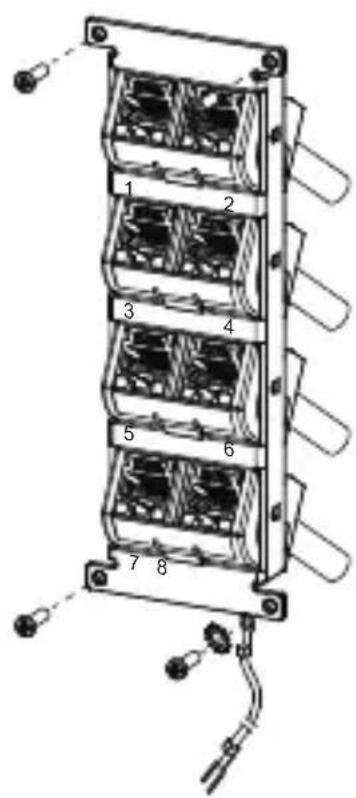

5 Schrauben Sie das Panel mit den angeschlossenen Buchsen an der Box fest.

Hinweis: N063-008-6A-SH ist mit 6 A-Kopplern vorkonfektioniert.

Erdungskabel anbringen

Installation

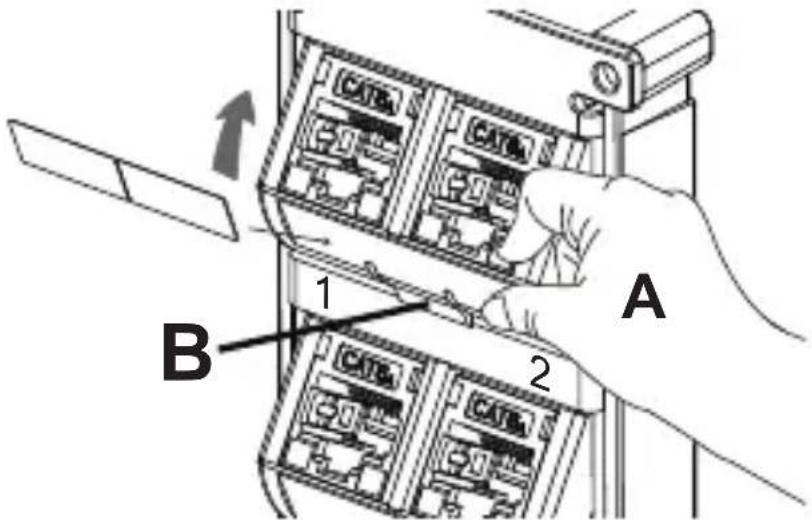

6 AnpassenderModule:

A Drehen Sie die Blende in die gewünschte Richtung, bis Sie ein Klickgeräusch horen.
B Drücken Sie den Clip auf die Blende, um die Blende zu halten und dieichtigung zu ändern.

Garantie

Lebenslange beschränkte Gewährleistung

Eaton garantiert, dass diese Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, lebenslang frei von Material- und Verarbeitungsfehlern ist. Sollte das Produkt innerhalb dieser Zeitraums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschrankungen, das Produkt nach eigenen Ermessen ersetzen, als Ihr ausschließlich Rechtsmittel für unsere Verletzung der beschränkten Garantie. Besuchen Sie Triplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zusückensenden.

Garantie

DIES EINGESCHRANKTE GARANTIE GILT NICT FUR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURING UNFÄLLE, UNSACHGEMÄSSEN GEBRAUCH, MISSBRAUCH ODER VERNACHLASSIGUNG ENTSTEHEN. Eaton GEWÄHRLEISTET KEINE ANDERE GARANTIE ALS DIE HIER AUSDRÜCKLICH BESTIMME EINGESCHRANKTE GARANTIE SOFERN NICT DURING GELTENDES RECHT UTERSAGT, WERDEN HIERMIT ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH ALLER GARANTIEN FÜR DIE MARKTGANGIGKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, ABGELEHNT; UND DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE BEILÄUFIGEN SCHÄDEN UND FOLGESCHÄDEN AUS. (In einigen Ländern sind Beschrankungen oder der Ausschluss stillschweigender Garantien nicht zulässig, und in einigen Ländern ist der Ausschluss oder die Beschänkung von Neben- oder Folgeschäden nicht zulässig, sodass die oben genannten Beschrankungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte Garantie gibt Ohnen bestimmte Rechte, und Sie konnen weitere Rechte haben, die von Gerichtsbarkeit zu Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die einzelnen Anwendungen sehr unterschiedlich sein konnen, übernehmen wir keine Gewähr für die Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden.
