Produkttyp	Wartungs-Bypass-Panel (MBP)
Marke	Tripp Lite
Modell	SU120KMBPKX
Nennleistung	120 kVA
Nennstrom	225 A
Nennspannung	480 V (auch 380/220 V, 400/230 V, 415/240 V)
Kurzschlussfestigkeit	35.000 A (A.I.C.)
Gehäusetyp	NEMA 1 (UL 50 gelistet)
Gehäusematerial	Stahl, pulverbeschichtet (grau)
Busmaterial	Elektrolytkupfer, 98 % Leitfähigkeit
Schutzschalter	Cutler-Hammer, thermisch-magnetisch, 3-polig
Schlüsselverriegelung	Kirk Typ F (SW2 offen, SW3 geschlossen)
Gewicht	220 lbs (ca. 100 kg)
Einbauart	Oberflächenmontage (Surface Mount)
Farbe	Grau, Polyester-Pulverbeschichtung
Zubehör	Aufkleber für alternative Spannungen
Normen	UL 67, NEC

Häufig gestellte Fragen - SU120KMBPKX Tripp Lite

Was ist ein Wartungs-Bypass-Panel (MBP)?

Ein Wartungs-Bypass-Panel ermöglicht es, eine USV während der Wartung zu umgehen, ohne die angeschlossene Last zu unterbrechen. Es bietet sichere Umschaltmöglichkeiten für Servicearbeiten.

Für welche USV ist das SU120KMBPKX geeignet?

Dieses MBP ist für eine 120 kVA USV mit 225 A Nennstrom bei 480 V ausgelegt. Es unterstützt auch alternative Spannungen wie 380/220 V, 400/230 V und 415/240 V.

Wie installiere ich das MBP?

Die Installation sollte von einem qualifizierten Elektriker durchgeführt werden. Beachten Sie die örtlichen Vorschriften, den erforderlichen Abstand für Kabelbiegungen (NEC Tabellen) und die korrekte Ausrichtung der Verriegelung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Vor Arbeiten am Panel muss die Stromversorgung allpolig abgeschaltet werden. Die Schlüsselverriegelung (Kirk Typ F) verhindert Fehlschaltungen. Nur autorisiertes Personal darf das Panel öffnen.

Kann ich das Panel selbst warten?

Wartung und Reparatur dürfen nur von geschultem Fachpersonal durchgeführt werden. Das Panel enthält spannungsführende Teile und erfordert Fachkenntnisse.

Was bedeuten die alternativen Spannungsaufkleber?

Das Panel wird mit Aufklebern für verschiedene Netzspannungen (380/220V, 400/230V, 415/240V) geliefert. Diese müssen vor Ort je nach Versorgungsspannung aufgeklebt werden.

Wie schwer ist das Panel?

Das Gewicht beträgt 220 lbs (ca. 100 kg). Für die Montage sind ausreichende Tragvorrichtungen und ggf. ein Hebezeug erforderlich.

Welche Schutzart hat das Gehäuse?

Das Gehäuse ist nach NEMA 1 (UL 50 gelistet) für den Innenbereich ausgelegt. Es bietet Schutz vor Staub und Berührung, ist aber nicht wasserdicht.

Welche Schutzschalter sind verbaut?

Verwendet werden Cutler-Hammer thermisch-magnetische Schutzschalter mit 3 Polen. Die genaue Type und der Anschlussquerschnitt sind den technischen Daten zu entnehmen.

Wo finde ich Ersatzteile für das MBP?

Ersatzteile und Zubehör sind über Tripp Lite (www.tripplite.com) oder autorisierte Fachhändler erhältlich. Geben Sie die Modellnummer SU120KMBPKX und die Teilenummer an.

BEDIENUNGSANLEITUNG SU120KMBPKX Tripp Lite

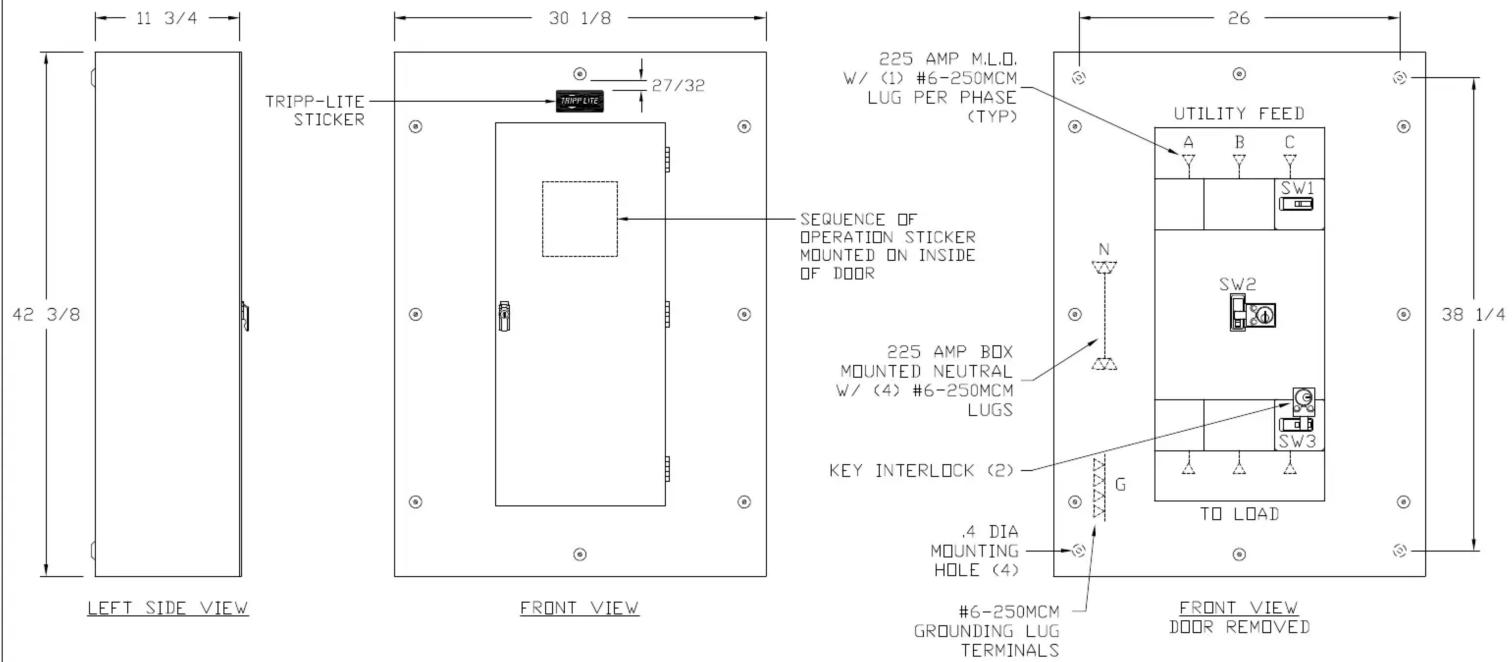

3 BREAKER MAINTENANCE BYPASS PANEL (MBP) 15-225 AMPERES

REF#9333F3

SHEET 1 OF 2

TRIPP·LITE POWER PROTECTION

1111 WEST 35TH STREET • CHICAGO ILLINOIS 60609 • 773-869-1111 • WWW.TRIPPLITE.COM

			JOB:
			CONTR.:
			DISTR.:
			DATE: 10-23-14	DRAWN BY: DAM
			C.O.#:	S.O.#:
REVISIONS		DATE	CAD NO.: TLP3MBS225A01	DRAWING NO.: 112918-120KX

3 BREAKER MAINTENANCE BYPASS PANEL (MBP) 15-225 AMPERES
PART NUMBER	STOCK NUMBER	KVA	BREAKER TYPE	AMPERES	SERVICE	A. I. C. RATING	WEIGHT IN LBS.
SU120KMBPKX	AC88DF	120	FD	225	480V	35,000	220

TRIPP-LITE STICKER (964256) SCALE: 5X

KINNEY PANEL TYPE: CDP (UL 67 LISTED INTERIOR)

SERVICE: SEE TABLE ABOVE.

ALTERNATE VOLTAGES: 380/220V, 400/230V, 415/240V.

ALTERNATE VOLTAGE STICKERS: PROVIDE STICKERS WITH ALTERNATE VOLTAGES TO BE APPLIED IN FIELD

AS REQUIRED. STICKERS INCLUDED IN BAG WITH KEYS.

ENCLOSURE: NEMA 1 (UL 50 LISTED ENCLOSURE)

BOX : 12 GAUGE PAINTED STEEL, NO KNOCKOUTS.

TRIM: 12 GAUGE PAINTED STEEL, HELD TO BOX WITH ADJUSTABLE TRIM CLAMPS - SURFACE MOUNTING.

DOOR: EQUIPPED WITH SIERRA GE1RH1 SNAPLOCK.

FINISH: GRAY POLYESTER POWDERCOAT APPLIED TO SURFACES TREATED WITH AN IRON PHOSPHATE AND

CHROME FREE SEALER.

BUS : ELECTROLYTIC COPPER OF 98% CONDUCTIVITY, BASED ON 1000 AMPS PER SQUARE INCH DENSITY.

WIRE BENDING GUTTER: MEETS OR EXCEEDS NEC TABLES 312-6(a), 312-6(b).

BREAKERS: CUTLER-HAMMER THERMAL-MAGNETIC, 3 POLE, AS INDICATED:

SEE TABLE ABOVE FOR BREAKER TYPE, AMPERES, AND A. I. C. RATING.

BREAKER TERMINAL LUG: 15 - 100 AMP (1) #14-1/0 PER PHASE.

101 - 225 AMP (1) #4-4/0 PER PHASE.

KEY INTERLOCK: KIRK TYPE F, SW2 LOCKED IN THE OPEN POSITION, SW3 LOCKED IN THE CLOSED

POSITION.

SHIPPING NOTE: TRIPP-LITE STOCK NUMBER TO BE MARKED ON PACKAGING.


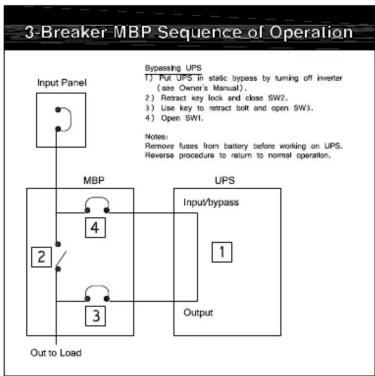

SEQUENCE OF OPERATION STICKER (966760) SCALE: 5X

REF#9333F3

SHEET 2 OF 2

TRIPP·LITE POWER PROTECTION

1111 WEST 35TH STREET • CHICAGO ILLINOIS 60609 • 773-869-1111 • WWW.TRIPPLITE.COM

			JOB:
			CONTR.:
			DISTR.:
			DATE: 10-23-14	DRAWN BY: DAM
			C.O.#:	S.O.#:
REVISIONS		DATE	CAD NO.: TLP3MBS225A01	DRAWING NO.: 112918-120KX
