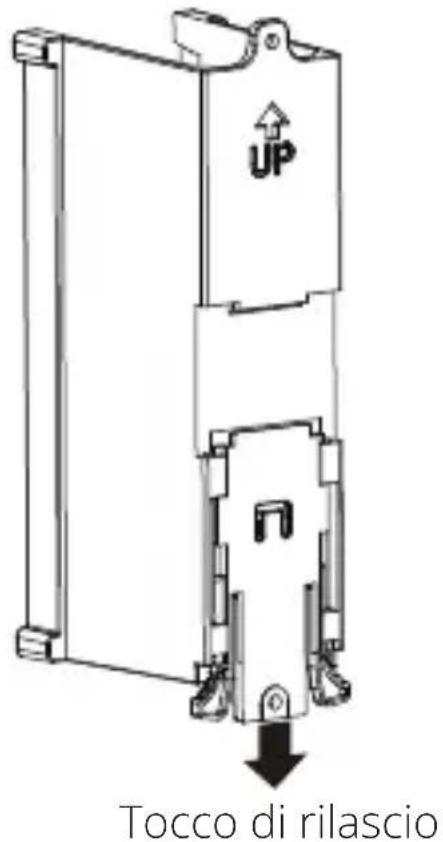

Posizionare il contenitore sulla guida DIN e spingere fino a sentire un clic di blocco. Per rimuoverlo, rilasciare il pulsante previsto a tal scopo.

I modelli N063-008-ENC e N063-008-6A-SH presentano differenze di installazione?

Sì. Il modello vuoto (N063-008-ENC) richiede di terminare le connessioni su ciascun modulo RJ45 prima di agganciarli. Il modello preconnesso (N063-008-6A-SH) viene fornito con accoppiatori 6A; è sufficiente collegare i cavi di raccordo.

Come fissare un modulo RJ45 nel pannello?

Utilizzare il marchio "LATCH" per orientare il modulo, posizionarlo sul bordo del pannello e agganciarlo fino a quando non è saldamente in posizione.

Cosa fare se un modulo non si aggancia correttamente?

Verificare l'orientamento del modulo (riferimento LATCH) e assicurarsi che sia spinto completamente nella sede. Se necessario, rimuoverlo delicatamente utilizzando il clip di rilascio.

Come orientare i moduli dopo l'installazione?

Ruotare la ghiera (bezèle) del modulo nella direzione desiderata fino a sentire uno scatto. Per cambiare direzione, premere il clip sul contenitore per rilasciare il modulo.

A cosa serve il cavo di messa a terra incluso?

Il cavo di messa a terra consente di collegare il pannello a terra per garantire la sicurezza elettrica ed evitare interferenze. Fissarlo al punto di terra previsto.

Posso utilizzare moduli keystone diversi da quelli Tripp Lite?

Il pannello accetta moduli keystone RJ45 standard. Verificare la compatibilità meccanica ed elettrica prima dell'uso.

Qual è la garanzia di questo prodotto?

Eaton (Tripp Lite) offre una garanzia limitata a vita contro i difetti di materiali e fabbricazione. Non copre l'usura normale, l'uso improprio o i danni indiretti.

Come pulire il pannello?

Utilizzare un panno asciutto e non lanuginoso per spolverare. Non utilizzare prodotti chimici o liquidi.

Dove posso trovare il manuale dettagliato o i ricambi?

Il manuale è disponibile sul sito Tripp Lite (notice-facile.com). Per i ricambi (moduli, viti), contattare il servizio clienti Eaton o un rivenditore autorizzato.

MANUALE UTENTE N063008ENC Tripp Lite

Pannello Keystone a 8 porte con montaggio su guida DIN

Modelli:

N063-008-ENC

(Vuoto)

N063-008-6A-SH

(pre-terminato)

English 1

Espanol 9

Français 17

Deutsch 25

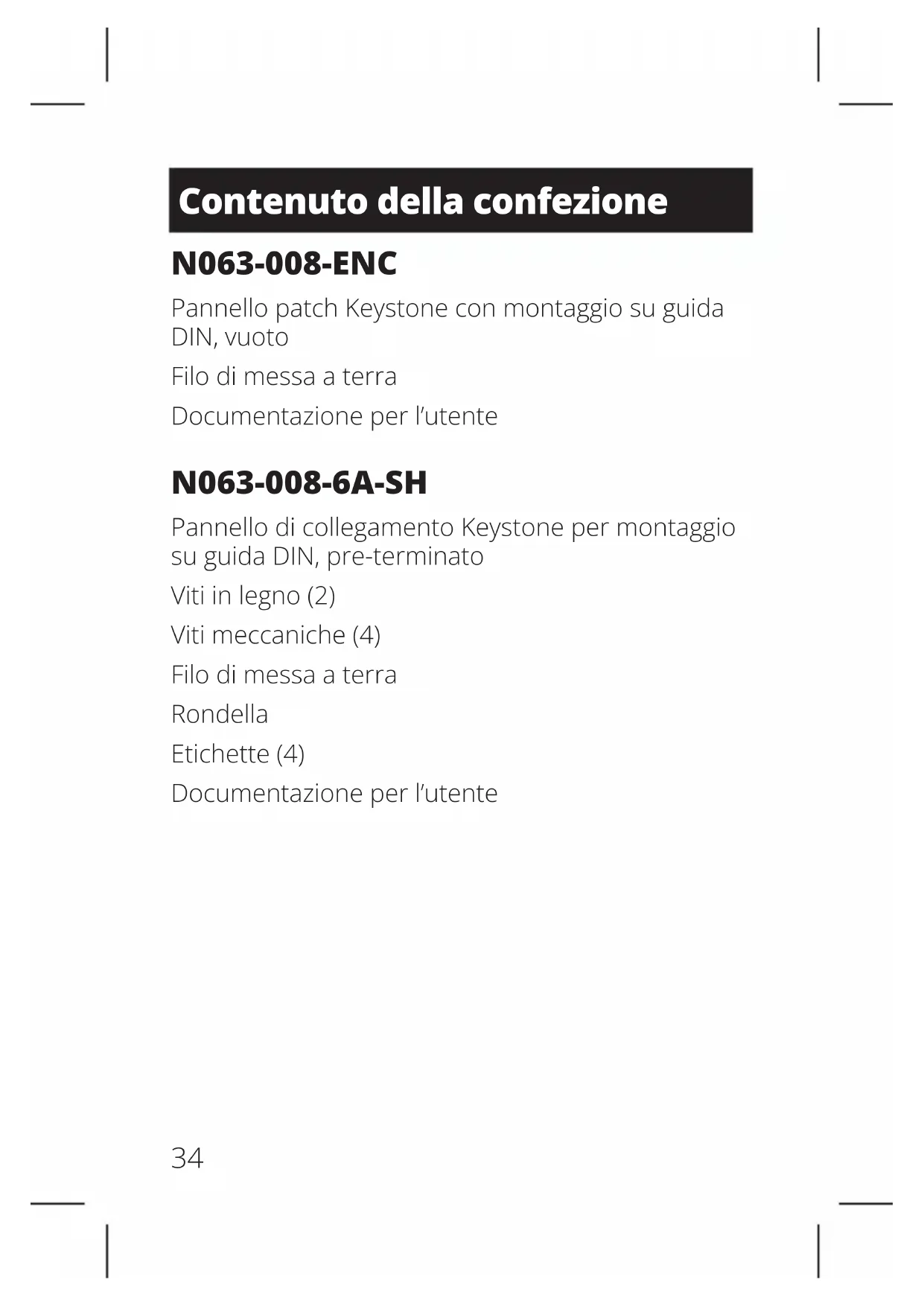

Contenuto della confezione

N063-008-ENC

Pannello patch Keystone con montaggio su guida

DIN, vuoto

Filodi messa aterra

Documentazione per l'utente

N063-008-6A-SH

Pannello di collegamento Keystone per montaggio

su guida DIN, pre-terminato

Viti in legno (2)

Viti meccaniche (4)

Filodi messa aterra

Rondella

Etichette (4)

Documentazione per l'utente

Installazione

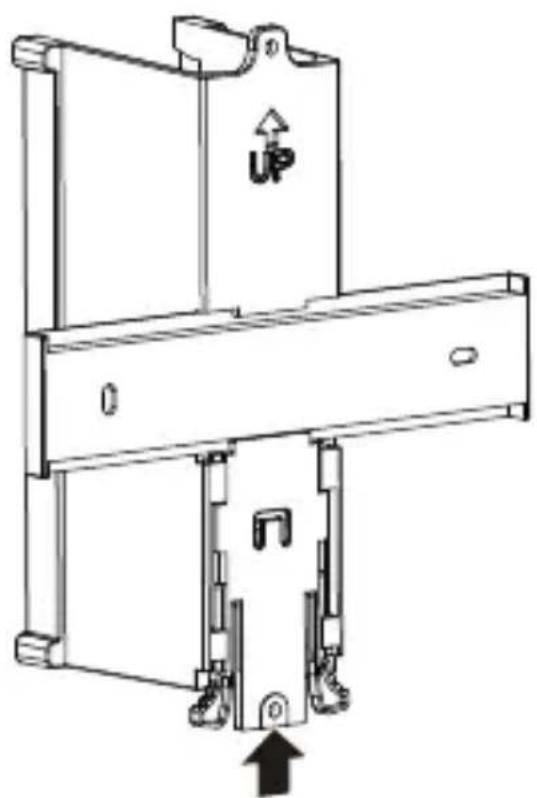

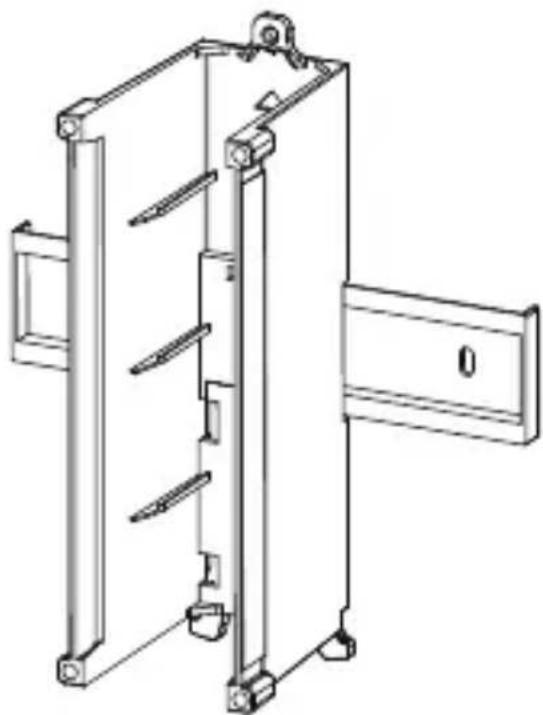

1 Fissare la scatola alla guida DIN.

Premere per bloccare la scatola sulla guida DIN

Installazione

2 (solo N063-008-ENC): completeness: terminazioni dei cavi su ciascun modulo RJ45.

(Solo N063-008-6A-SH): collegare il cavo patch necessario su ciascun accoppiatore in linea RJ45 dal retro del pannello. Quindi, andare al passaggio 5.

Installazione

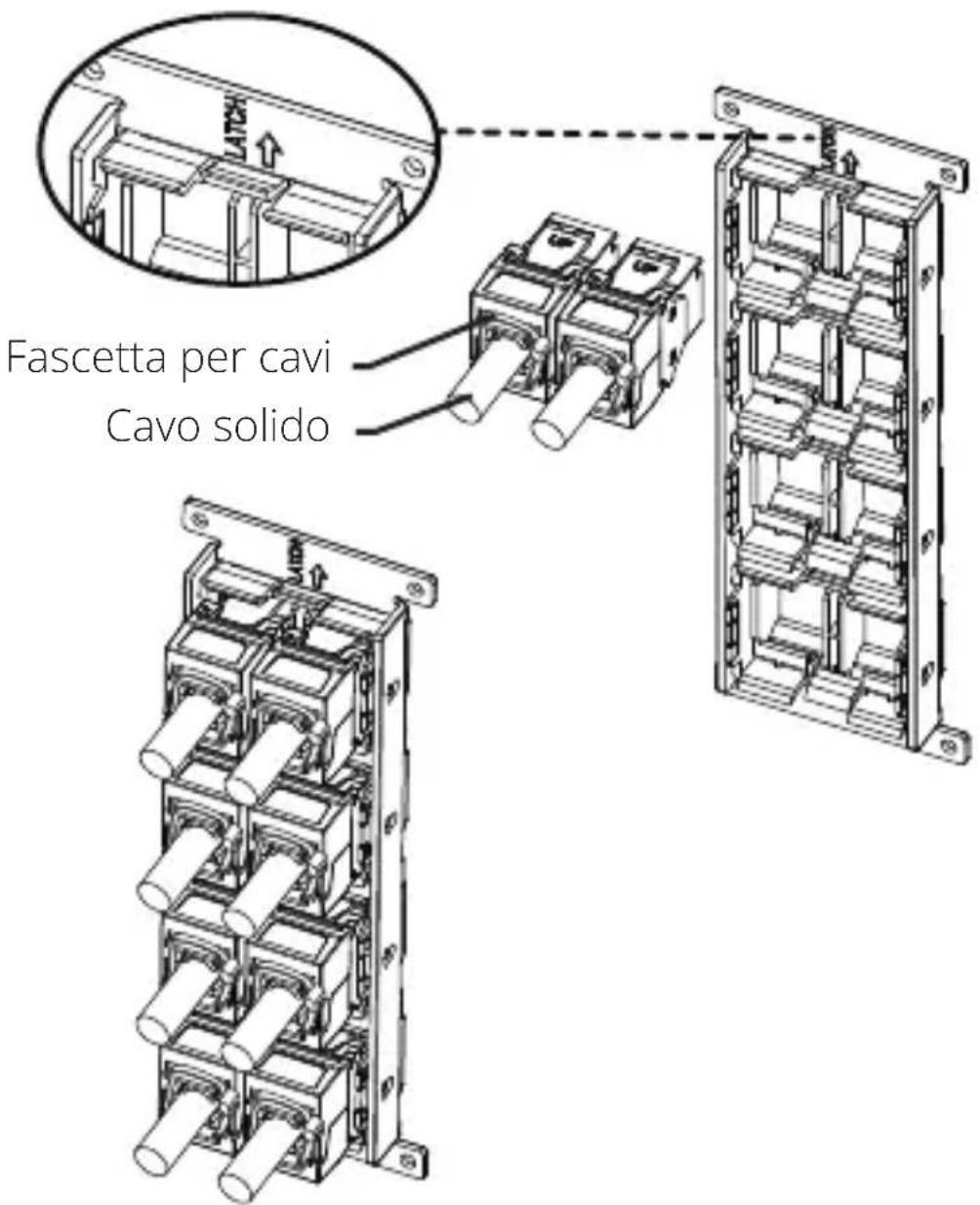

3 Utilizzare la marcatura "chiusura" per individuire la direzione del modulo. Posizione are il modulo RJ45 assemblato sul retro del pannello.

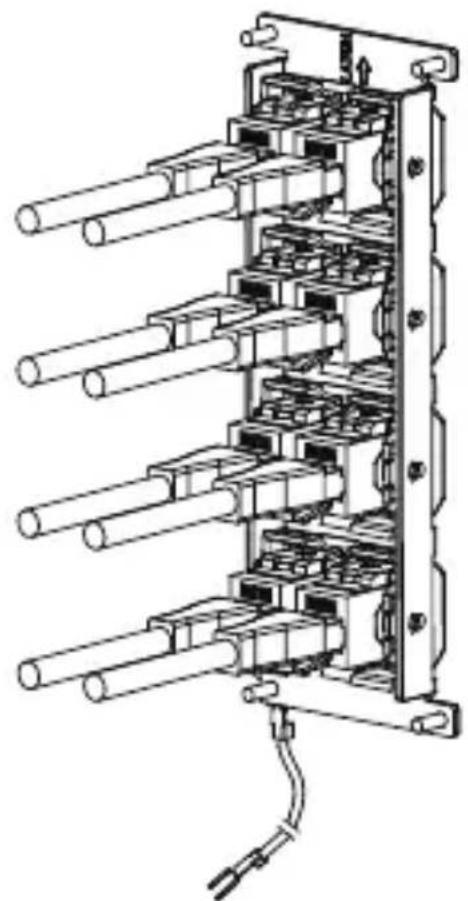

4 Inseriregni modulo RJ45 sul pannello fino a quando tutti i moduli RJ45 sono installati.

Installazione

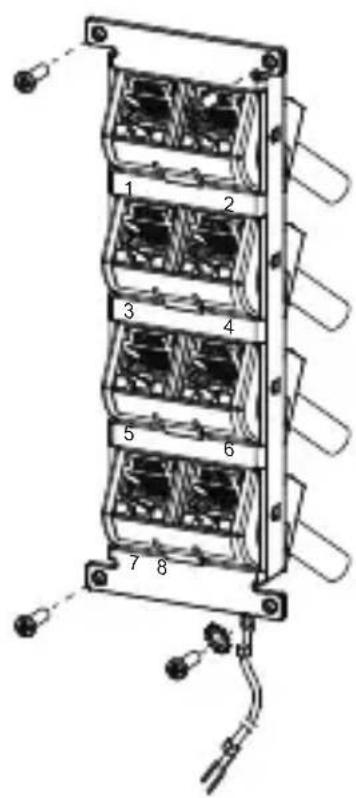

5 Utilizzare le viti per fissare il pannello con jack terminati alla scatola.

Nota: N063-008-6A-SH è pre-terminato con accoppiatori 6 A.

Collegare il cavo di messa a terra

Installazione

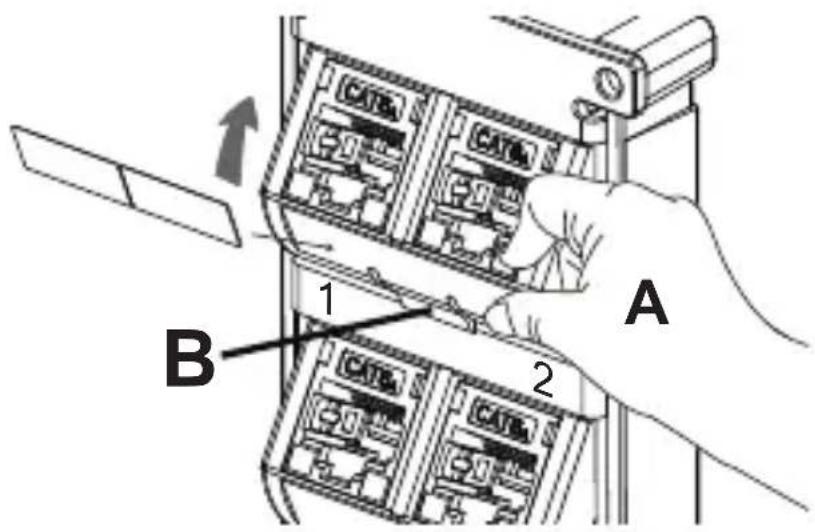

6 Per regolare i moduli:

A Ruotare la lunetta nella direzione desiderata fino a quando non si sente un clic.
B Premere la clip sulla lunetta per sbloccarla eambiare la direzione.

Garanzia

Garanzia limitata a vita

Eaton garantisce che questo prodotto, se utilizzato in conformità con tutte le istruzioni applicabili, è esente da difetti originali nei materiali e nella lavorazione perolta la vita. Se il prodotto dovesse rivelarsi difettoso nei materiali o nella lavorazione entro tale periodo,, soggetti ai termini e alle limitazioni di cui sopra, sostituiremo il prodotto, a sua esclusiva discrezione, come rimedio esclusivo per la nostra violazione della garanzia limitata. Visita Triplite.Eaton.com/support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione.

Garanzia

QUESTA GARANZIA LIMITATA NON SI APPLICA ALLA NORMALE USURA O AI DANNI DERIVANTI DA INCIDENTI, UTILIZZO IMPROPRIO, ABUSO O NEGLIA. Eaton NON FORNISCE ALCUNA GARANZIA OLTRE ALLA GARANZIA LIMITATA ESPRESSAMENTE STABILITA NEL PRESENTE DOCUMENTO. AD ECCEZIONE DELLA MISURA VIETATA DALLA LEGGE APPLICABILE, TUTTE LE GARANZIE IMPLICITE, INCLUSE TUTTE LE GARANZIE DI COMMERCIABILITA O IDONEITÀ PER UNO SCOPO PARTICOLARE, SONO NEGATE; E QUESTA GARANZIA ESCLUDE ESPRESSAMENTE TUTTI I DANNI INCIDENTALI E CONSEQUENZIALI. (Alcuni stati non consentono limitazioni o esclusioni di garanzie implicite e alcuni stati non consentono l'esclusione o limitazione di dati incidentali o consequencesiali, pertanto le limitazioni o esclusioni di cui sopra potrebbero non applicarsi al loro caso. Questa garanzia limitata ti conferisce specifici diritti legali, e potresti avere altri diritti che variano da giurisdizione a giurisdizione).

AVVERTENZA: il singolo utente deve accertarsi prima dell'uso se quello dispositivo è adatto, adeguato o sicuro per l'uso previsto. Poiché le singole applicazioni sono soggette a granità variazioni, non forniamo alcuna dichiarazione o garanzia in merito all'idoneità o all'idoneità diamenti dispositivi per qualsiasi applicazione specifica.

Eaton segue una politica di miglioramento continuo. Le specifiche sono soggetti a modifiche allafrica alcun preavviso.

Tutti diritti riservati

Pubblicazione n.

24-11-157/

93-41BE_ReVB

Dicembre 2024
