Type de produit	Éliminateur de surtension de type prise murale (wall tap)
Marque	Tripp Lite
Modèle	Protect It! SUPER725B
Tension d'entrée	120 V CA, 60 Hz
Courant nominal maximal	15 A (charge totale sur toutes les prises)
Protection contre les surtensions	Composantes de protection contre les transitoires (pointes et surtensions secteur)
Indicateurs lumineux (DEL)	DEL « PROTECTED » (protection active), DEL « GROUNDED » (mise à la terre correcte)
Disjoncteur intégré	Disjoncteur thermique (intégré au commutateur sur modèles Select, séparé sur autres)
Prises secteur	Prises CA avec espacement large pour transformateurs (modèles Select avec couvercles de sécurité)
Protection de ligne téléphonique	Prises RJ11/14 (entrée/sortie) pour une ligne (modèles Select)
Protection de ligne réseau	Prises RJ45 10/100 Base-TX (modèles Select, non compatible PoE)
Protection de ligne coaxiale	Prises coaxiales type F (entrée/sortie) pour câble, antenne ou satellite (modèles Select)
Installation murale	Fixation murale possible (vis non fournies, optionnelle)
Utilisation prévue	Intérieur uniquement, sur prise 3 fils mise à la terre
Conditions ambiantes	Éviter humidité excessive, radiateurs, registres de chaleur
Entretien	Aucune pièce réparable par l'utilisateur – remplacer l'unité si DEL « PROTECTED » éteinte
Garantie	Garantie à vie limitée (défauts matière/fabrication) + police d'assurance « garantie à vie totale » pour équipement branché (USA/Canada)
Conformité	Numéro de série unique sur plaque signalétique
Dimensions (approx.)	Environ 10 x 6 x 4 cm (non spécifié, estimation)
Poids (approx.)	Environ 150 g (non spécifié, estimation)

FOIRE AUX QUESTIONS - Protect It! SUPER725B Tripp Lite

Que faire si le voyant DEL « PROTECTED » ne s'allume pas ?

Si le voyant « PROTECTED » est éteint, cela signifie que les composants de protection sont défaillants. L'unité ne protège plus contre les surtensions et doit être remplacée. Visitez le site www.tripplite.com/support pour les options de remplacement.

Puis-je brancher ce parasurtenseur sur une prolongateur ou un adaptateur deux fils ?

Non, il est impératif de brancher l'éliminateur de surtension directement sur une prise murale mise à la terre à trois fils. L'utilisation de cordons prolongateurs ou d'adaptateurs deux fils est strictement interdite pour garantir la protection.

Comment vérifier que la prise murale est correctement mise à la terre ?

Après avoir branché l'appareil et mis le commutateur sur ON (ou RESET), vérifiez que le voyant DEL « GROUNDED » est allumé. S'il ne l'est pas mais que l'alimentation est présente, consultez un électricien qualifié pour examiner le câblage de la prise.

Quelle est la charge maximale que je peux brancher sur cet appareil ?

La charge totale de tous les équipements branchés ne doit pas dépasser 15 ampères (120 V). Si la charge excède cette limite, le disjoncteur se déclenchera. Réduisez la charge en débranchant certains appareils, puis réarmez le disjoncteur.

Puis-je utiliser ce parasurtenseur avec un onduleur (UPS) ?

Non, la garantie de tous les suppresseurs de surtension Tripp Lite est nulle s'ils sont branchés à la sortie d'un UPS. De même, brancher un parasurtenseur sur la sortie d'un UPS annule la garantie de l'UPS. Utilisez l'un ou l'autre, pas les deux en série.

Comment installer l'éliminateur de surtension au mur ?

Si votre modèle le permet (optionnel), fixez-le avant de brancher les équipements. Utilisez un gabarit en papier pour marquer l'emplacement des trous de fixation, puis vissez des vis (non fournies) en laissant dépasser la tête de 0,6 cm. Faites glisser l'appareil sur les têtes de vis pour le verrouiller.

Que faire si le courant ne parvient plus aux prises ?

Vérifiez si le disjoncteur de l'éliminateur de surtension s'est déclenché. Si oui, réduisez la charge en débranchant quelques appareils et abaissez le disjoncteur (ou commutez sur RESET pour les modèles Select) pour rétablir le courant.

Ce modèle protège-t-il les lignes téléphoniques, réseau et coaxiales ?

La protection des lignes téléphoniques, réseau (Ethernet 10/100) et coaxiales est disponible uniquement sur les modèles Select. Vérifiez si votre SUPER725B en est équipé. Si oui, branchez toujours le protecteur en premier sur la prise murale (IN) puis l'équipement sur la sortie (OUT).

Comment faire une réclamation sous la garantie à vie totale ?

Pour les dommages causés par des transitoires sur des équipements correctement branchés, contactez Tripp Lite pour obtenir un numéro d'autorisation de retour (RMA). Retournez le produit avec une description du problème et une preuve d'achat à : Tripp Lite, 1111 W. 35th St., Chicago, IL 60609, USA. Les frais de port aller sont à votre charge, le retour est payé par Tripp Lite.

Puis-je ouvrir le boîtier pour le réparer ?

Non, n'ouvrez jamais le boîtier. Aucune pièce interne n'est réparable par l'utilisateur. Toute ouverture ou modification annule la garantie. En cas de dysfonctionnement (voyant « PROTECTED » éteint, etc.), remplacez l'unité.

MODE D'EMPLOI Protect It! SUPER725B Tripp Lite

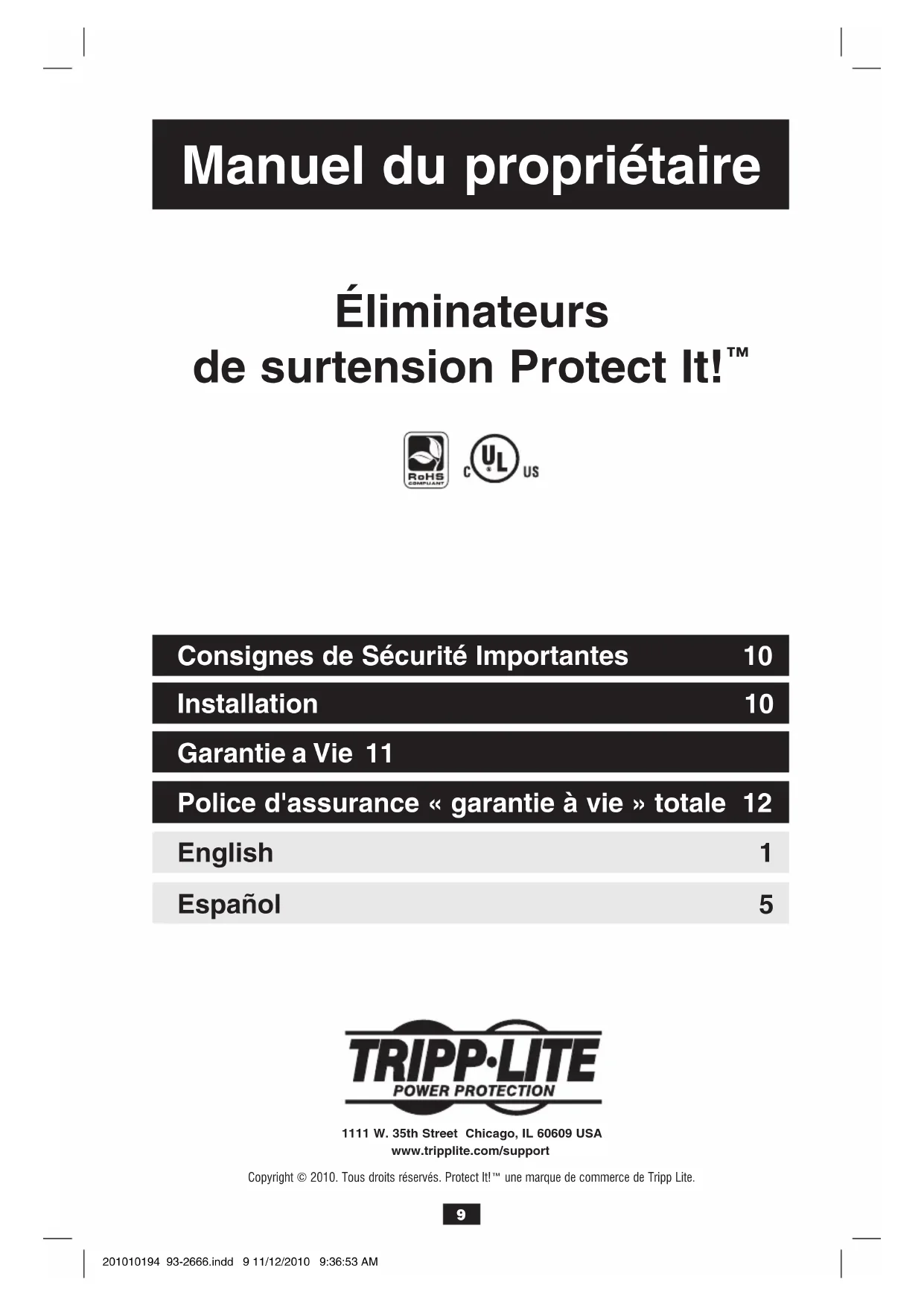

Manuel du propriétaire

Éliminateurs

de surtension Protect It!™

Consignes de Sécurité Importantes 10

Installation 10

Garantie a Vie 11

Police d'assurance « garantie à vie » totale 12

English 1

Espanol 5

1111 W. 35th Street Chicago, IL 60609 USA

Copyright © 2010. Tous droits réservés. Protect It!™ une marque de commerce de Tripp Lite.

Consignes de Sécurité Importantes

ATTENTION! NE PAS brancher sur une prise non mise à la terre. NE PAS utiliser de cordons prolongateurs ou d'adaptateurs à deux fils. Cet éliminateur de surtension est conçu pour être utilisé seulement à l'intérieur. Installer cet éliminateur de surtension loin d'appareils de chauffage comme des radiateurs ou des registres de chaleur. Ne pas installer en présence d'humidité excessive. Ne pas y brancher de cordons prolongateurs. Ne jamais faire l'installation de câblage électrique, téléphonique, réseau ou coaxial pendant un orage. Ne jamais percer une quelconque partie du boîtier ni ouvrir le boîtier. Aucune piece interne ne peut être réparée par l'utilisateur.

• Il est deconseilé d'utiliser cet équipement dans des applications Médicales ou une panne de cet équipement pourrait normalement provoquer la panne de l'équipment de survie ou ALTERer notablement sa sécurité ou son efficacité. Ne pas utiliser cet équipement en présence d'un mélange anesthetique inflammable avec de l'air, de l'oxygène ou de l'oxyde nitreux.

Installation

Fixer votre éliminateur de surtension (Installation optionnelle. Dispônble seulement pour les modèles Select): Si vous le désirez, fixer votre éliminateur de surtension contre un mur ou une autre surface verticale solide. Cependant, vousdez fixer l'éliminateur avant de brancher voséquipement. Placer une feuille de papier par-dessus les trous de fixation de l'éliminateur de surtension et marquer leur centre avec une punaise. Ensuite, placer ce gabarit sur l'endroit choisi et marquer avec des punaises. Poser des vis (fournies par l'utilisateur) dans les marques en laissant dépasser les tête de vis de 0,6 cm. Placer l'éliminateur de surtension sur les tête de vis et le faire glisser en place.

Brancher vous éliminateur de surtension sur le courant électricque : Brancher le cordon d'alimentation de l'éliminateur de surtension dans une prise standard 3 fils, mise à la terre, 120 V.

Mettre vous éliminateur de surtension en marche : Placer le commutateur de l'éliminateur de surtension à « ON » ou à « RESET » (selon le modele). Les modèles Select sont équipés d'un commutateur luminceux.

Vérifier les indicateurs lumineux diagnostiques de l'éliminateur de surtension (Disponible seulement pour les modèles Sélect): Si vous éliminateur de surtension est équipé de voyants DEL diagnostiques, les vérifier avant de brancher votre équipement. Ils indiquent les différentes conditions d'opération quand l'éliminateur de surtension est branché sur une prise de 120V et que le commutateur est à ON.

Voyant DEL « PROTECTED » (PROTEGE) : Indique que les composantes de l'éliminateur de surtension sont intactes et fournissant une protection complète contre les surtensions « Si ce voyant DEL n'est pas allumé, certaines composantes de l'éliminateur de surtension ne fonctionnent pas et il faut remplaner l'unité. Visitez www.triplite.com/support.

Voyant DEL « GROUNDED » (MISE À LA TERRE) : Indique que la prise murale est mise à la terre et que la protection des surtensions peut fonctionner correctement. Si cette lumière N'EST PAS allumée et qu'il y a du courant, consultez un électricien qualifié pour examiner le filage de votre prise.

Voyant DEL « GROUNDED » (MISE À LA TERRE) (STIK et SUPER8 seulement):

Indique que la prise murale fonctionne, avec mise à la terre tout en offrant une protection contre les surtensions. Si cevoyant S'ALLUME et que le courant est present, consulter un electricien qualifié pour examinerer votre câblage.

Voyant de Diagnostique « LINE OK » (LIGNE OK) (modèles choisis) : Indique que l'alimentation en 120V AC est présente sans défauts de câblage détectés.

Brancher vous équipement aux prises c.a. de l'éliminateur de surtension : Branchez les cordons d'alimentation de votre équipement (y compris les appareils à deux fils) dans les prises c.a. de l'éliminateur de surtension. Les modèles Sélect sont équipés de couvercles de sécurité intégrés qui recouvent les prises lorsqu'elles ne sont pas utilisées. Les autres modèles possèdent des prises

largement espacées pour pouvoir brancher des transformateurs sans que les autres prises soient couvertes. Ne pas y brancher de cordons prolongateurs. NE PAS SURCHARGER les prises de l'éliminateur de surtension. L'éliminateur de surtension peut accepter une charge totale d'équipement jusqu'à 15 amp (branché sur une seule ou plusieurs prises). Si la charge de l'éliminateur de surtension excède 15 amp, le disjoncteur du circuit se déclenchera et le courant cesserà d'alimenter les prises. Si le disjoncteur se déclenché, réduire la charge en débranchant quelques appareils. Abaisser le disjoncteur pour remettre le courant.

• Les disjoncteurs de cicut sont intégrés au commutateur d'alimentation pour les modèles Sélect et offert comme dispositif séparé pour les autres modèles.

Brancher vous équipement sur les prises de téléphone de l'éliminateur de surtension (Installation optionnelle. Dispônble seulement pour les modèles Select): Brancher un cable téléphonique directement de la prise murale à la prise téléphonique type RJ de l'éliminateur de surtension identifiée « IN ». Brancher un cable téléphonique directement de la prise téléphonique type RJ de l'éliminateur de surtension, identifiée « OUT » à l'appareil à protégger. Les modèls Select sont écoupés de deux prises « OUT »; on peut utiliser l'une ou l'autre des prises, ou les deux, mais la protection est pour un apparéil ou plusieurs apparéils partageant une même ligne. Tous les modèles avec protection de ligne téléphonique, à l'exception du TLP810NET, protégent des apparéils sur une seule ligne. Les modèles TLP810NET sont écoupés d'un seul ensemble de prises téléphoniques de type RJ qui protégent des apparéils sur deux lignes. L'éliminateur de surtension doit toujours être le premier apparéil branché depuis la prise téléphonique murale. L'éliminateur de surtension doit être branché dans une prise de courant 3 fils avec mise à la terre pour que la protection de surtension de la ligne téléphonique fonctionne.

Brancher vous équipement sur les prises reseau de l'éliminateur de surtension (Installation optionnelle. Disponible seulement pour les modeles Select): Brancher un cordon de transfert de données directement de la prise murale ou d'un modem cable/DSL à la prise de reseau de l'éliminateur de surtension identifiée « IN ». Brancher un cordon de transfert de données directement de la prise reseau de l'éliminateur de surtension identifiée « OUT » à l'appareil à protégger (habituellement une carte reseau). L'éliminateur de surtension doit toujours être le premier apparéil branché en ligne sur la source Ethernet (habituellement une prise murale). L'éliminateur de surtension doit être branché dans une prise de courant 3 fils avec mise à la terre pour que la protection de surtension de la ligne reseau fonctionne.

• Anneau à jeton, 10/100 Base/TX. Non compatible avec les portes Ethernet alimentés en courant.

Brancher vous équipement sur les prises coaxiales de l'éliminateur de surtension (Installation optionnelle. Disponible seulement pour les modèle Select): Brancher un cable coaxial directement de la prise murale à la prise coaxiale type « F » de l'éliminateur de surtension identifiée « IN ». Brancher un cable coaxial directement de la prise coaxiale type « F » de l'éliminateur de surtension identifiée « OUT » à l'apparéil à protégger. Les modèle Selct comprend un deuxième jeu de prises coaxiales pour un branchement et une protection simultanés des appareils sur deux lignes séparées (câble, antenné ou satellite). L'éliminateur de surtension doit toujours être le premier apparéil branché en ligne depuis la prise coaxiale murale. L'éliminateur de surtension doit être branché dans une prise de courant 3 fils avec mise à la terre pour que la protection de surtension de la ligne coaxiale fonctionne.

Garantie a Vie

Le Vendeur garantit ce produit a vie, s'il est utilise conformément aux instructions applicables, contre tout defaut de matière et de main-d'oeuvre. Si le produit presente un defaut de matière ou de main-d'oeuvre pendant cette période, le Vendeur s'engage a le reparer ou a le remplacer, a sa discrétion. La réparation dans le cadre de la presente garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (tous les frais d'expédition ou de livraison payés d'avance) à: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609, USA. Le Vendeur s'engage a payer les frais d'expédition pour le renvoi du produit. Les garanties de tous les suppresseurs de surtensions subite de TRIPP LITE sont nulles si elles ont ete reliées à la sortie de n'importequel système d'UPS. Les garanties de tous les systèmes d'UPS de TRIPP LITE sont nulles si un supresseur de surtensions subite a ete relié à ses réceptacles de sortie. LA PRESENTE GARANTIE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UN MAUVAIS USAGE OU D'UNE NÉLIGENCE. LE VENDEUR N'ACCORDE AUCUNE AUTRE GARANTIE EXPRESSE QUE CELLE MENTIONNEE EXPRESSEMENT DANS LA PRESENTE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES DE QUALITE MARCHANDE OU D'ADEQUATION A UN USAGE PARTICULIER, SONT LIMITÉS A LA DUREE DE LA PÉRIODE DE GARANTIE SUSMENTIONNEE. LA PRESENTE GARNTIE EXCLUT EXPRESSEMTE TOUS LES DOMMAGES FORTUIITS ET INDIRECTS. (Certaines juridictions n'autorisant pas de limitation de la durée de la garantie implicite et d'autres l'exclusion ou la limitation des dommages fortuits ou indirects, les limitations et exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à votre cas. La presente garantie vous donne des droits spécifiques et vous pouvez jour d'autres droits qui varient d'une juridiction à une autre.)

Garantie a Vie (suite)

AVERTISSEMENT : avant tout usage, l'utilisateur doit déterminer si le dispositif est adapté à l'emploi prévu et si, le cas échéant, il ne présente aucun danger. comme les applications peuvent différer considérablement les une des autres, le fabricant ne fait aucune déclaration ni n'accorde aucune garantie quant à l'adéquation de ces apparèils à une application donnée. La politique de Tripp Lite est en amélioration constante. Les caractéristiques sont susceptibles d'être modifiées sans préavis.

Numérods'identificationdeconformiteauxreglements

A des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Police d'assurance « garantie à vie » totale

(c'est une garantie limitee valable aux E.-U. et au Canada uniquement.)

Tripp Lite garantit, pour la durée de vie du produit, (a la discretion de Tripp Lite) de réparer ou de replacer (sur une base prorata) l'equipement endommagé par des transitoires tandis qu'il était correctement branché à des produits Tripp Lite offrant la police d'assurance garantie à vie totale. Les transitoires d'alimentation comprend les pointes et les surtensions du secteur, des lignes de transmissions de données ou de téléphone, dont ils doivent être protégés les produits Tripp Lite concus à cet effet (tel qu'avéré par les normes de l'industrie). Pour que la garantie s'applique, il est nécessaire de se conformer aux quatre paragraphs suivants; le non respect de ces exigences annulera la garantie.

Transitoires sur le secteur : Pour faire un réclamation de dommages, le produit Tripp Lite doit être branché dans une prise correctement cablee avec mise à la terre. Aucun cordon prolongateur ni autre branchement électrique ne doit être utilisé. L'installation doit être conforme à tous les codes applicables d'électricité et de sécurité établis par le code électrique national (NEC). À l'exception des dispositions ci-dessus, cette garantie ne couvra aucun dommage à l'équipmentlectronique correctement branché resultant'une cause autre qu'une "transitoire de secteur". Si l'utilisateur satisfait aux exigencies ci-dessus, Tripp Lite réparerà ou replacérer (à la dépréciation de Tripp Lite) l'équipement jusqu'à sa valeur spécifiée (Voir les limites de la police d'assurance garantie à vie totale). Aucune couverture n'est admise pour les dommages entrant par les lignes de téléphone ou de transmission de données à moins qu'elle ne soient protégées séparément, tel que décrit ci-dessous.

Transitoires sur les lignes de téléphone et de transmission de données : Tripp Lite réparera ou remplacera un équipement directement branché, endommagé par des transitoires sur des lignes de téléphone et/ou de transmission de données, seulement si ces accès sont protégés par des produits de protection Tripp Lite et que la ligne du secteur est simultanément protégée par un apparéil de protection de secteur de Tripp Lite (ondulér, parasurfenseur ou filtré de secteur) avec une couverture de police d'assurance garantie à vie totale. Les apparéils branchés en aval sur une ligne supplémentaire de téléphone et/ou transmission de données doivent dispose de leurs propres protecteurs.

Le remboursement (en dollars) sera limite a la valeur du proteeur de secteur de Tripp Lite. La couverture est excula la ou un environnement adequat pour l'appareil de protection n'est pas foumi, y compris, mais sans y ete limite, I'absence d'une mise a la terre securierte. L'equipement telphonique doit eaglement inclore un appareil de " protection primaire " correctement installed et en etat de marche a l'entree du service tlephonique (de tels appareils sont normalement ajoutes lors de I'installation d'une ligne telephonique).

Toutes les garanties ci-dessus sont nules et non avenues si le produit Tripp Lite a ete mal installe, modifie ou transforme d'une quelconque maniere ou si I'equipeement branch e na pas ete utilise dans des conditions normales d'opération ou conformement a I'etiquetage ou aux directives. Toutes reclamations dans le cadre de cette garantie doivent etre soumises par ecrit a Tripp Lite dans les trente (30) joures apres I'evenement ou la reclamation ne sera pas pris en compte. Cette garantie ninclut pas les dommages resultant d'accident ou de mauvaise utilisation et s'applique seulement a l'usage nord-americain (Etats-Unis et Canada) de ces produits. Tripp Lite se reserve le droit de déterminer si les dommages a I'equipeement branch sont dus a une defaillance du produit Tripp Lite en exigeant que I'equipeement en question soit envoye a Tripp Lite pour examen. Cote police sajoute, dans la mesure necessaire, a toute couverture de I'equipeement branche fournie par d'autres sources, y compris, mais sans y etre limite, a toute garantie du fabricant et/ou a toutes garanties prolongees.

A L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE N'OFFRE AUCUNE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS DES GARANTIES DE QUALITE COMMERCIALE OU D'ADAPTATION À UNE UTILISATIONPARTICULIERÉ Certains états n'autorisent pas de restriction ni d'exclusion de la garantie implicée; conséquémment, les restrictions ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTES, INDIRECTS, SPECIALUX OU FORTUITS DÉCOULANT DE L'UTILISATION DE CE PRODUIT, MÉME SI L'UTILISATEUR A ETÉ AVISE DU RISQUE DE TELS DOMMAGES. En particulier, Tripp Lite ne pourrait être tenue responsable de frais qualconques, comme la perte de bénéfices ou de recettes, la perte d'équipement, la perte d'usage de l'équipement, la perte de logiciel, la perte de données, les frais de remplacement et les réclamations d'un tiers ou autre. La couverture ne s'applique pas non plus à l'équipement branché s'il est Médicale ou industriel.

Pour oblir un service dans le cadre de cette garantie, you veze etre lacheteur ou lutilisateur initiau du prodit. You deze obtenir un numero d'autorisation de retour de materiel (RMA) aupres de Tripp Lite. Les produits doyen et reeturnes a Tripp Lite,rais de port prepayes,etdovent et occupagnes d'une brve description du probleme et d'une preuve d'achat mentionnant la date et le lieu.
