Type de produit	Microphone cravate
Marque	Samson
Modèle	LM7x
Élément microphonique	Condensateur à électret
Dimension de la capsule	6,59 mm
Directivité	Unidirectionnelle
Réponse en fréquence	50 Hz - 16 kHz
Sensibilité	-37 dB 1V/Pa ±3 dB à 1 kHz
Impédance de sortie	2,2 kΩ ± 30%
Niveau de pression acoustique maximal	130 dB
Tension de fonctionnement	1,5 à 12 V c.c.
Longueur des câbles	4 × 1,2 m
Adaptateurs inclus	3,5 mm (1/8 po), Hirose 4 broches, Switchcraft TA3F, Switchcraft TA4F
Accessoires fournis	1 bonnette fourrure, 4 bonnettes standard, pince, housse de transport
Poids	2 g
Matériau du logement	Acier inoxydable de qualité marine
Positionnement recommandé	À 20-25 cm du menton, orienté vers la bouche
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Éviter l'humidité et les produits chimiques.
Sécurité	Ne pas exposer à des températures extrêmes, à la pluie ou à l'humidité excessive. Débrancher avant tout entretien.
Réparabilité	Pièces détachées non disponibles. Contacter le SAV Samson pour toute réparation.

FOIRE AUX QUESTIONS - LM7x SAMSON

Comment fixer le microphone LM7x ?

Fixez le microphone à la chemise ou à la veste à l'aide de la pince fournie, à environ 20 à 25 cm du menton, en orientant la capsule vers la bouche. Faites une petite boucle avec le câble pour réduire les bruits de câble.

Quels adaptateurs sont fournis avec le LM7x ?

Le LM7x est livré avec quatre câbles et adaptateurs : un connecteur 3,5 mm (pour Sennheiser), un connecteur Hirose à 4 broches (pour Audio-Technica), un connecteur Switchcraft TA3F (pour AirLine et AKG) et un connecteur Switchcraft TA4F (pour Shure).

Quelle est la directivité du LM7x ?

Le LM7x a une directivité unidirectionnelle (cardioïde). Il capte surtout le son provenant de l'avant, ce qui améliore la séparation et réduit les bruits ambiants.

Comment réduire le bruit du vent ou de la respiration ?

Utilisez l'une des bonnettes fournies : une bonnette en fourrure pour une réduction maximale, ou les bonnettes standard. Placez-la sur la capsule du micro.

Le LM7x peut-il être utilisé avec d'autres systèmes sans fil ?

Oui, grâce aux quatre adaptateurs fournis, il est compatible avec la plupart des émetteurs sans fil portables des marques Sennheiser, Audio-Technica, AKG et Shure.

Comment choisir le bon adaptateur pour mon système ?

Référez-vous au tableau dans la notice : le connecteur 3,5 mm convient aux systèmes Sennheiser, le Hirose 4 broches aux Audio-Technica, le TA3F aux AirLine/AKG et le TA4F aux Shure. Alignez le câble sur la borne filetée et vissez sans forcer.

Quelle est la sensibilité du LM7x ?

La sensibilité est de -37 dB 1V/Pa ±3 dB à 1 kHz, ce qui est une valeur standard pour les micros cravate.

Comment nettoyer le microphone LM7x ?

Nettoyez le micro avec un chiffon doux et sec. Évitez l'eau, les solvants et les nettoyants abrasifs. Protégez-le de l'humidité excessive.

Quelle est la tension de fonctionnement du LM7x ?

Le LM7x fonctionne avec une tension de 1,5 à 12 V c.c., ce qui le rend compatible avec la plupart des émetteurs sans fil.

Où puis-je trouver la notice complète du LM7x ?

Vous pouvez télécharger la notice PDF gratuitement sur notice-facile.com. Elle contient tous les détails techniques, les schémas et les instructions d'utilisation.

MODE D'EMPLOI LM7x SAMSON

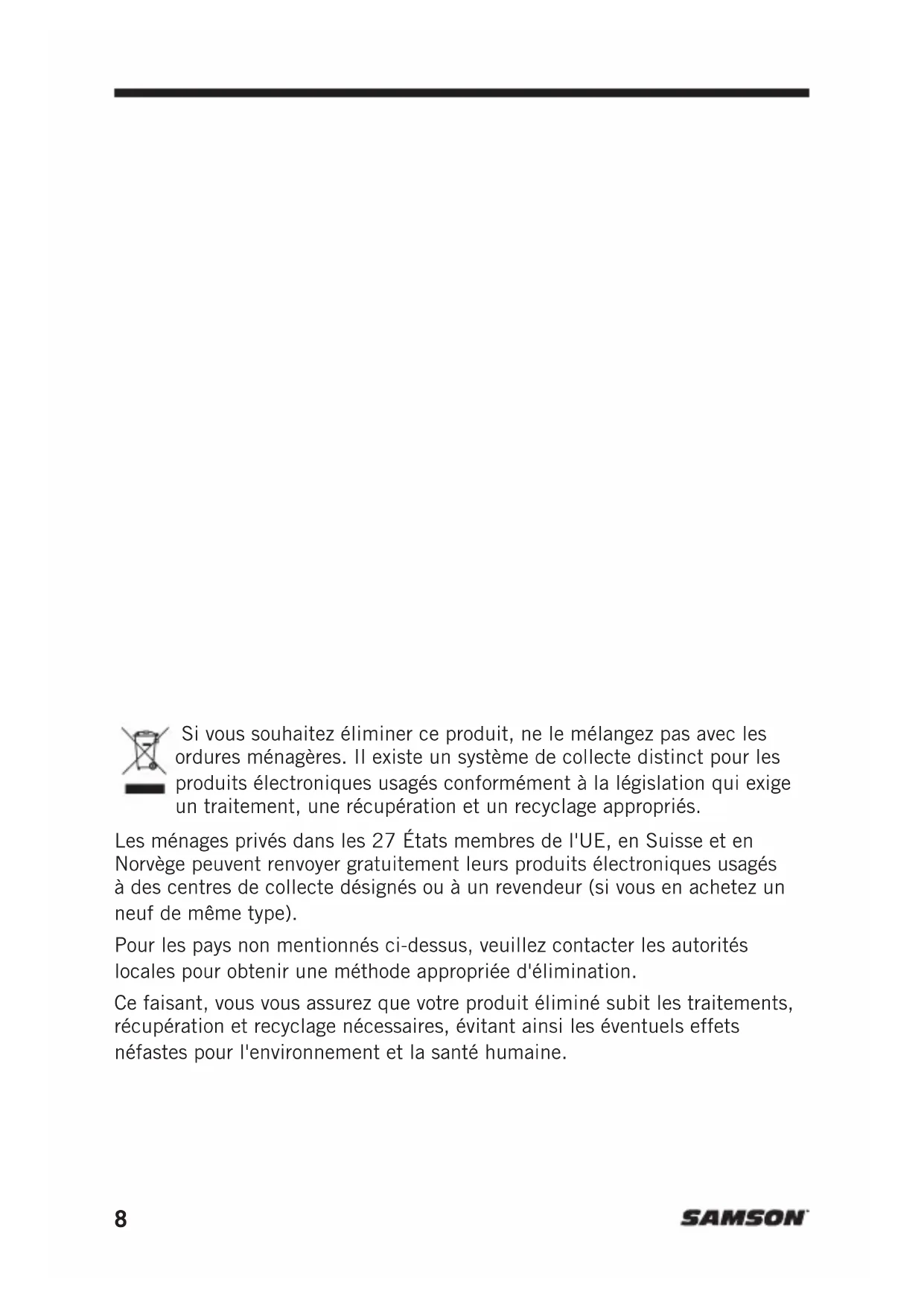

Si vous souhaitez éliminer ce produit, ne le mélangez pas avec les ordures ménagères. Il existe un système de collecte distinct pour les produits électroniques usagés conformément à la législation qui exige un traitement, une récupération et un recyclage appropriés.

Les ménages privés dans les 27 États membres de l'UE, en Suisse et en Norvège peuvent renvoyer gratuitement leurs produits électroniques usagés à des centres de collecte désignés ou à un revendeur (si vous en achetez un neuf de même type).

Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités locales pour obtenir une méthode appropriée d'élimination.

Ce faisant, vous vous assurez que votre produit éliminé subit les traitements, récupération et recyclage nécessaires, évitant ainsi les évventuels effets néfastes pour l'environnement et la santé humaine.

Nous vous remercions d'avoir acheté le microphone cravate LMx de Samson! Les microphones cravates LMx offrent une qualité audio exceptionnelle, ils sont parfaits pour les présentations, les diffusions, le théâtre et les messes.

Le LM7x est doté d'une capsule de 6,84 mm dans un logement en acier inoxydable de qualité marine. Avec sa directivité unidirectionnelle, qui capte davantage le son devant le microphone, il crée une meilleure séparation et une meilleure isolation, ce qui se traduit par un gain plus important avant l'effet Larsen et une réduction des sons ambiants de la pièce.

Le microphone LM10x présente un profil bas avec une capsule de 3 mm à directivité omnidirectionnelle. La réponse en fréquence hors axe du microphone est linéaire, ce qui permet une reproduction claire et distincte, quel que soit la position de la capsule par rapport à la source sonore.

Les microphones-cravates LMx sont particulièrement bien adaptés aux systèmes sans fil Samson. Grâce aux quatre adaptateurs fournis, les microphones peuvent être utilisés avec la plupart des systèmes sans fil portables des autres fabricants. Le kit comprend également quatre bonnettes et une housse de transport.

Fabriqués avec un soin extrême et des composants de la plus haute qualité, les microphones-cravates LMx offrent un son exceptionnellement clair et distinct avec des performances fiables. Si vous avez des questions ou des commentaires concernant le microphone-cravate LMx ou tout autre produit de la marque Samson, n'hésitez pas à nous contacter à l'adresse [e-mail].

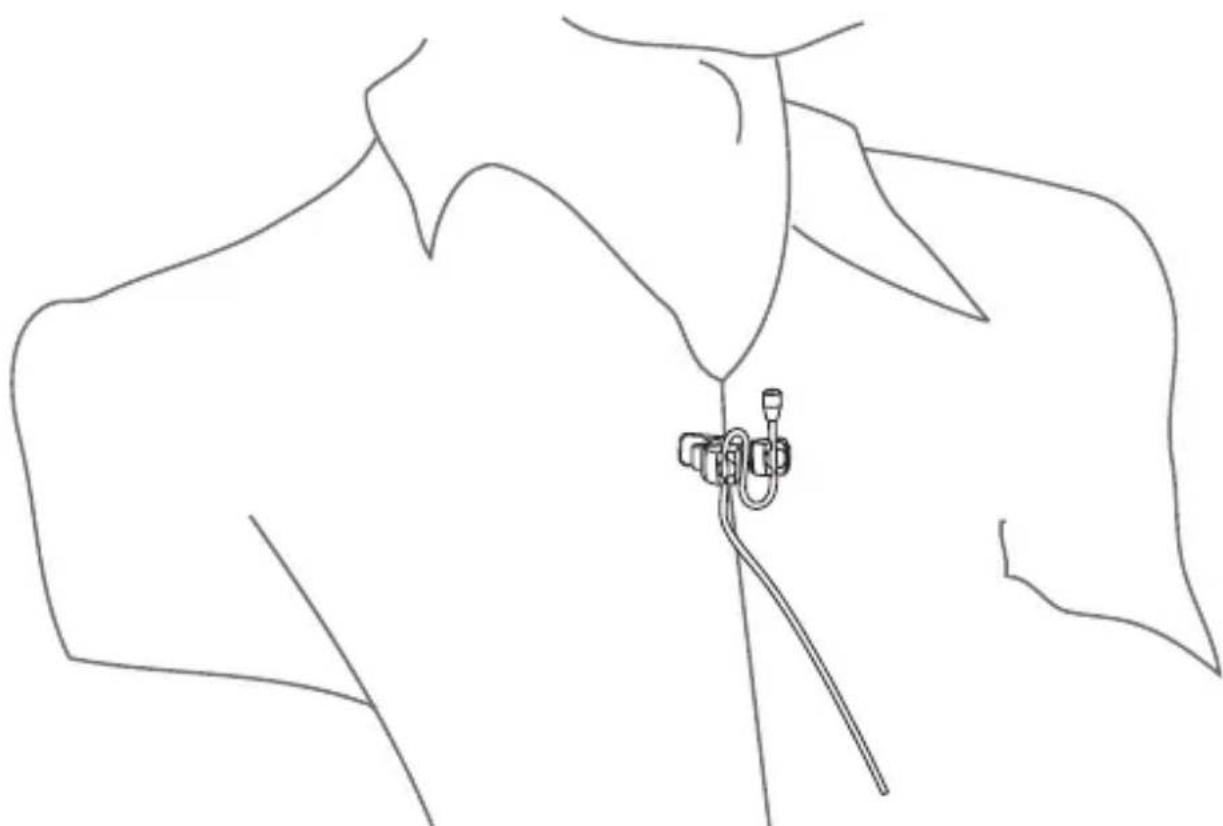

Positionnement du LM10X

Fixez le microphone à la chemise ou à la veste de l'artiste, à l'aide de la pince pour microphone fournie, à environ 20 à 25 cm du menton, le microphone étant orienté vers la bouche. - Faites une petite boucle avec le cable du microphone pour réduire le bruit du cable lorsque l'interprète se déplace. - Utilisez l'une des bonnettes fournies pour réduire le bruit de la respiration ou du vent lors d'une utilisation en plein air. - Vous pouvez placer le microphone derrière un vêtement pour le dissimuler, mais cela affectera les performances en haute fréquence du microphone. Vous pouvez le placer derrière un bouton, dans la chevelure de l'artiste ou même le coller à une paire de lunettes. - Lorsque l'artiste parle dans le microphone, écoutez la qualité du son et ajustez la position du microphone jusqu'à atteindre un son satisfaisant.

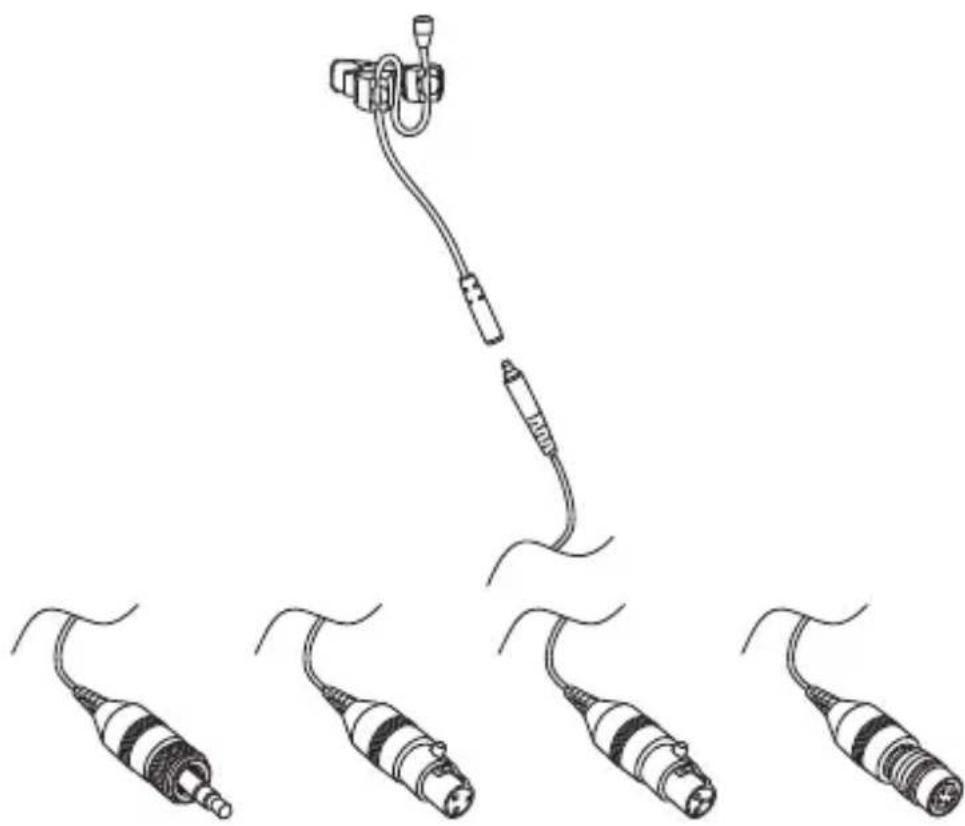

Utilisation des connecteurs amovibles

Les microphones-cravates LM7x et LM10x sont dotés de quatre câbles avec des adaptateurs pour certains des émetteurs de microphones sans fil les plus utilisés.

Connecteur de 3,5 mm

Fonctionne avec les systèmes sans fil Sennheiser

Connecteur à 4 broches hirose

Fonctionne avec les systèmes sans fil Audio-Technica®

Connecteur TA3F switchcraft®

Fonctionne avec la série AirLine ATX de Samson, la série Concert et la plupart des systèmes sans fil AKG

Connecteur TA4F switchcraft®

Fonctionne avec la plupart des systèmes sans fil Shure

Choisissez le bon câble et le bon connecteur pour votre système sans fil.

Alignez le cable sur la borne filetée du cable du micro LM10x puis vissez le cable sur le casque. Ne serrez pas trop le cable.

LM7X

Élément du microphonique Condensateur à électret arrêté

Dimension de la capsule 6,59 mm

Courbe de directivité Unidirectionnelle

Réponse en fréquence 50 Hz - 16 kHz

Sensibilité -37 dB 1V/Pa ±3 dB à 1 kHz

Impédance de sortie 2,2kΩ ± 30%

Niveau de pression

acoustique maximal 130 dB

Tension de fonctionnement 1,5 à 12 V c. c.

Adaptateurs 3,5mm (1/8 po), à 4 broches Hirose

Accessoires : 1 bonnette en « fourrure de chat », 4

bonnettes standard, pince pour micro,

housse de transport

Poids du produit 2g / 0,07 oz

LM10X

Élément Condensateur à electret arrêté

Courbe de directivité Omnidirectionnelle

Réponse en fréquence 20 Hz - 20 kHz

Sensibilité -45 dBV/Pa à 1 kHz ±3 dB

Impédance de sortie 2k ± 30%

Niveau de pression acoustique maximal 130 dB

Bruit propre 30 dB (A)

Gamme dynamique 100 dB

Tension de fonctionnement 1,5 à 12 V c. c.

Adaptateurs 3,5mm (1/8 po), à 4 broches Hirose

Accessoires 4 bonnettes standard, pince pour micro,

housse de transport

Poids du produit 4,2 g/0,15 oz

Chez Samson, nous améliorons continuellement nos produits, c'est pourquoi les caractéristiques techniques et les images peuvent être modifiées sans préavis.

Caractéristiques

LM7x Courbe de directivité

Réponse en fréquence

Courbe de directivité

Réponse en fréquence
