LM7x - Mikrofon SAMSON - Kostenlose Bedienungsanleitung

Produkttyp	Ansteckmikrofon
Marke	Samson
Modell	LM7x
Mikrofonkapsel	Elektret-Kondensator
Kapselgröße	6,59 mm
Richtcharakteristik	Unidirektional (Niere)
Frequenzgang	50 Hz - 16 kHz
Empfindlichkeit	-37 dB 1V/Pa ±3 dB bei 1 kHz
Ausgangsimpedanz	2,2 kΩ ± 30%
Maximaler Schalldruckpegel	130 dB
Betriebsspannung	1,5 bis 12 V DC
Kabellängen	4 × 1,2 m
Inklusive Adapter	3,5 mm (1/8 Zoll), Hirose 4-polig, Switchcraft TA3F, Switchcraft TA4F
Mitgeliefertes Zubehör	1 Windschutz aus Fell, 4 Standard-Windschutze, Klammer, Transporttasche
Gewicht	2 g
Gehäusematerial	Edelstahl in Marinequalität
Empfohlene Positionierung	20-25 cm vom Kinn entfernt, zur Mund hin ausgerichtet
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Feuchtigkeit und Chemikalien vermeiden.
Sicherheit	Nicht extremen Temperaturen, Regen oder übermäßiger Feuchtigkeit aussetzen. Vor der Reinigung abziehen.
Reparierbarkeit	Ersatzteile nicht verfügbar. Für Reparaturen den Samson-Kundendienst kontaktieren.

Häufig gestellte Fragen - LM7x SAMSON

Wie befestige ich das LM7x-Mikrofon?

Befestigen Sie das Mikrofon mit der mitgelieferten Klammer am Hemd oder an der Jacke, etwa 20 bis 25 cm vom Kinn entfernt, wobei die Kapsel zum Mund zeigt. Machen Sie eine kleine Schlaufe mit dem Kabel, um Kabelgeräusche zu reduzieren.

Welche Adapter werden mit dem LM7x mitgeliefert?

Das LM7x wird mit vier Kabeln und Adaptern geliefert: einem 3,5-mm-Stecker (für Sennheiser), einem Hirose-4-pol-Stecker (für Audio-Technica), einem Switchcraft TA3F-Stecker (für AirLine und AKG) und einem Switchcraft TA4F-Stecker (für Shure).

Welche Richtcharakteristik hat das LM7x?

Das LM7x hat eine unidirektionale (Nieren-)Richtcharakteristik. Es nimmt hauptsächlich Schall von vorne auf, was die Trennung verbessert und Umgebungsgeräusche reduziert.

Wie reduziere ich Wind- oder Atemgeräusche?

Verwenden Sie einen der mitgelieferten Windschutze: einen Fell-Windschutz für maximale Reduzierung oder die Standard-Windschutze. Setzen Sie ihn auf die Mikrofonkapsel.

Kann das LM7x mit anderen drahtlosen Systemen verwendet werden?

Ja, dank der vier mitgelieferten Adapter ist es mit den meisten tragbaren drahtlosen Sendern der Marken Sennheiser, Audio-Technica, AKG und Shure kompatibel.

Wie wähle ich den richtigen Adapter für mein System aus?

Schauen Sie in der Tabelle in der Anleitung nach: Der 3,5-mm-Stecker passt zu Sennheiser-Systemen, der Hirose-4-pol zu Audio-Technica, der TA3F zu AirLine/AKG und der TA4F zu Shure. Richten Sie das Kabel auf der Gewindebuchse aus und schrauben Sie es ohne Gewalt an.

Wie empfindlich ist das LM7x?

Die Empfindlichkeit beträgt -37 dB 1V/Pa ±3 dB bei 1 kHz, ein Standardwert für Ansteckmikrofone.

Wie reinige ich das LM7x-Mikrofon?

Reinigen Sie das Mikrofon mit einem weichen, trockenen Tuch. Vermeiden Sie Wasser, Lösungsmittel und scheuernde Reinigungsmittel. Schützen Sie es vor übermäßiger Feuchtigkeit.

Was ist die Betriebsspannung des LM7x?

Das LM7x arbeitet mit einer Spannung von 1,5 bis 12 V DC, was es mit den meisten drahtlosen Sendern kompatibel macht.

Wo finde ich die vollständige Bedienungsanleitung des LM7x?

Sie können die PDF-Anleitung kostenlos auf notice-facile.com herunterladen. Sie enthält alle technischen Details, Schaltpläne und Bedienungsanleitungen.

BEDIENUNGSANLEITUNG LM7x SAMSON

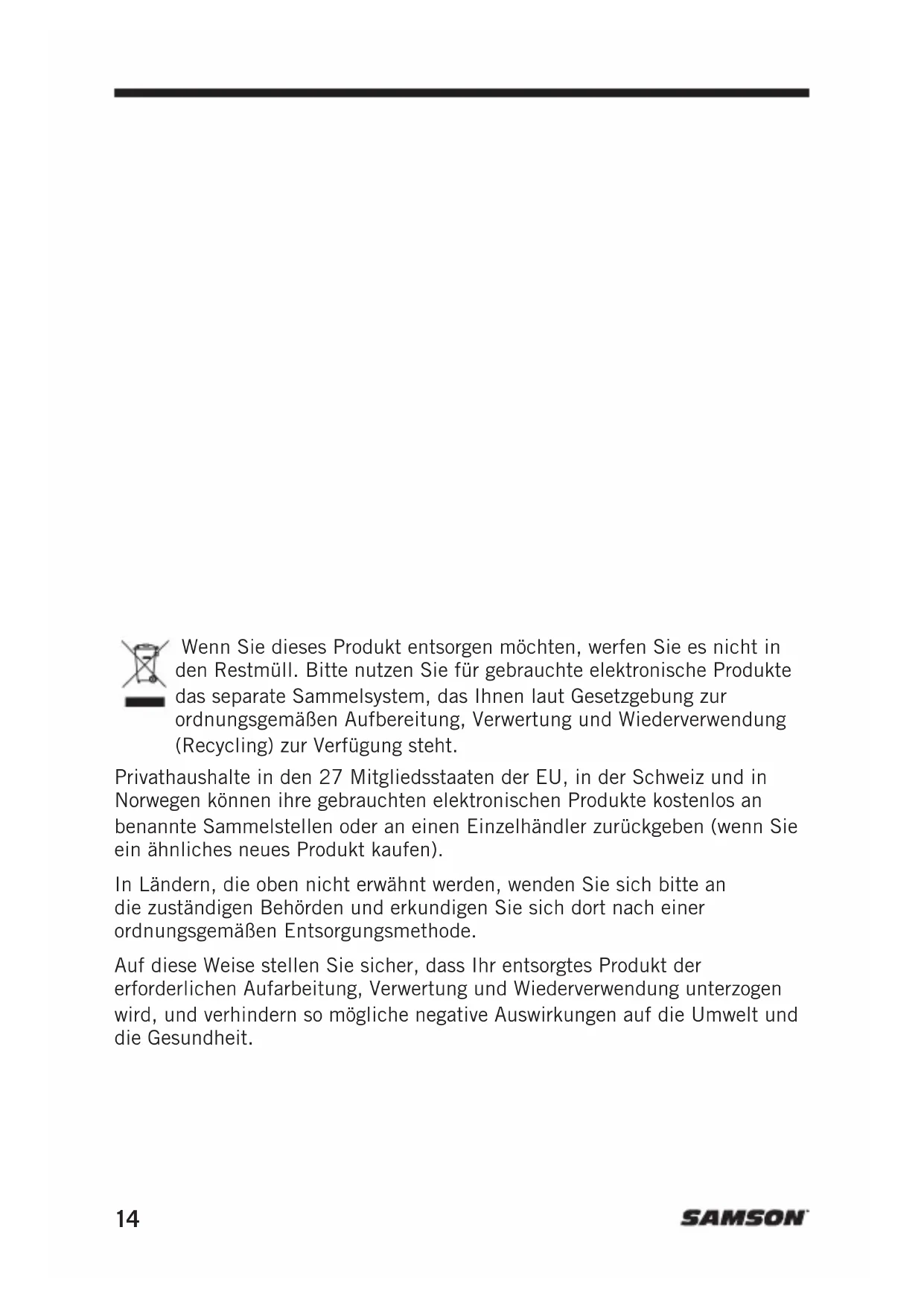

Wenn Sie diesen Produkt entsorgen möchten, werfen Sie es nicht in den Restmull.itte nutzen Sie fur gebrauchte elektronische Produkte das separate Sammelsystem, das Ihnen laut Gesetzgebung zur ordnungsgemäBen Aufbereitung, Verwertung und Wiederverwendung (Recycling) zur Verfugung steht.

Privathaushalte in den 27Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte kostenlos an benannte Sammelstellen oder an einen Einzelhändler zurückgeben (wenn Sie ein ähnliches neues Produktkaufen).

In Ländern, die oben nicht erwähnt werden, wenden Sie sichitte an die zuständigen Behörden und erkundigen Sie sich Dort nach einer ordnungsgemäß Entsorgungsmethode.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt der erforderlichen Aufarbeitung, Verwertung und Wiederverwendung unterzogen wird, und verhindern so mögliche negative Auswirkungen auf die Umwelt und die Gesundheit.

Einführung

Vielen Dank, dass Sie sich für das hochwertige Lmx-Lavalier-Mikrofon von Samson entschieden haben. Durch seine hervorragende Tonqualität eignet sich das Lmx-Lavalier-Mikrofon perfekt für Vorträge, Rundfunk, Theateraufführungen und Gottesdienste.

Das LM7x besteht aus einer 6,84 mm großen Mikrofonkapsel in einem Gehäuse aus rosfreiem Stahl in Marine-Qualität. Durch sein unidirektionales Aufnahmemuster erfasst es mehr Schall vor dem Mikrofon. Das sordt für eine bessere Trennung und Isolierung und somit für mehr Kontrolle und großere Rückkopplungssicherheit. Zudem werden weniger Umgebungsgeräuche aufgenommen.

Das LM10x ist ein flaches Mikrofon mit einer 3 mm großen Kapsel mit omnidirektionale Aufnahmemuster. Der außeraxiale Frequenzgang des Mikrofons ist linear. Dadurch ist die Wiedergabe klar und deutlich, unabhängig von der Position der Kapsel in Bezug zur Schallquelle.

Das LMx eignet sich besonderss gut für den Einsatz mit drahtlosen Systemen von Samson. Mit den vier mitgelieferten Adaptern kann das Mikrofon auch mit den kabellosen Bodypack-Systemen der meisten anderen Hersteller kombiniert werden. Das Set enthalt auch vier Windschütze und eine Tragetasche.

Hergestellt mit äußerster Sorgfalt und aus hochwertigsten Komponenten, bieten die Lavalier-Mikrofone der LMx-Reihe einen außergewöhnlich klaren, deutlichen Klang und zuverlässige Leistung. Wenn Sie Fragen oder Anmerkungen zum LMx-Lavalier-Mikrofon oder anderen Produkten von Samson haben, kontaktieren Sie uns unter [e-mail].

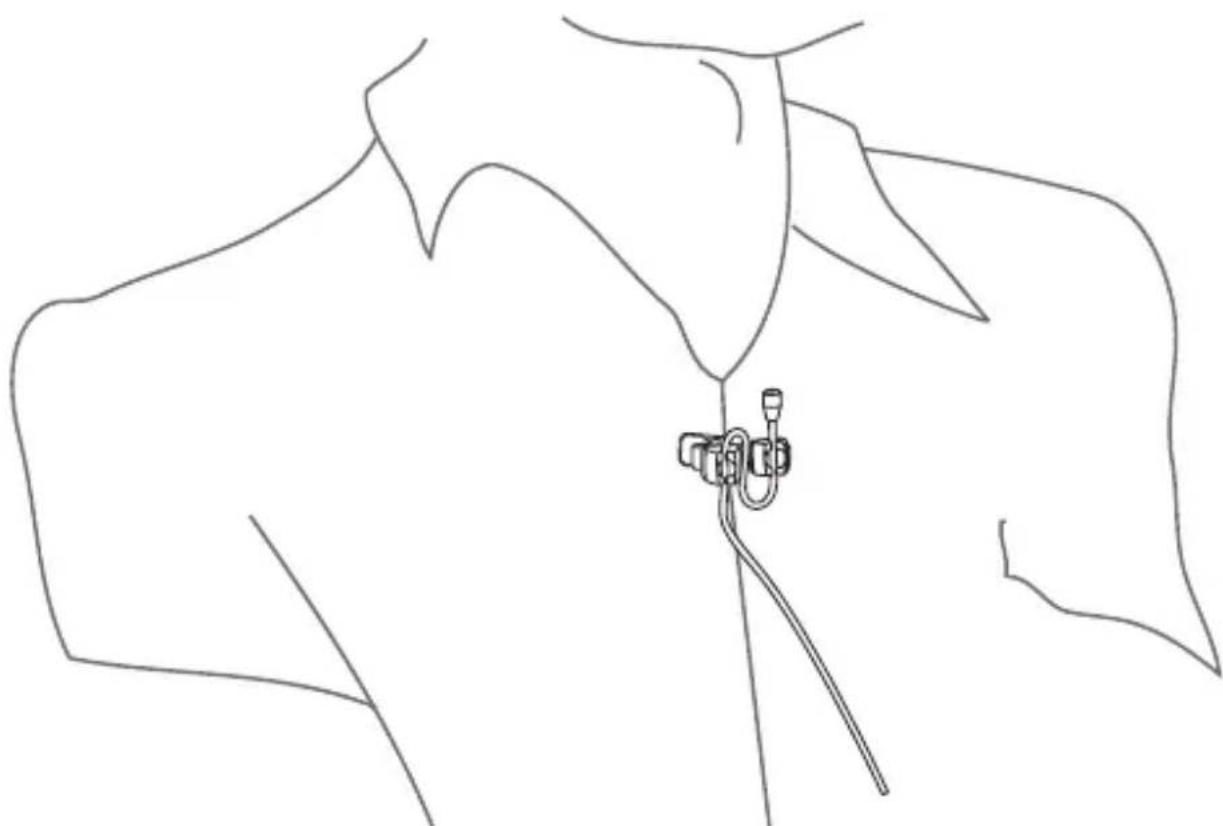

Positionierung des LM10x

• Befestigen Sie das Mikrofon mit dem mitgelieferten Mikrofonclip am Hem oder an der Jacke des Sprechers, etwa 20-25 cm unter dem Kinn. Das Mikrofon sollte in Richtung Mund zeigen.
• Einekleine Schlaufe im Mikrofonkabel reduziert Kabelgeräusche, die entstehen, wenn sich der Sprecher bewegt.
  Die mitgelieferten Windschütze reduzieren Atem- und Windgeräusche, wenn das Gerät im Freien verwendet wird.
• Das Mikrofon kann zum Verstecken auch hinter einem Knopf oder im Haaransatz des Sprechers platziert und)sogar an einer Brille befestigt werden. Auch das Tragen unter der Kleidung ist möglich, dies führt allerdings zu einer Verschlechterung der Hochfrequenzleistung.
• Prufen Sie die Tonqualität, während der Sprecher ins Mikrofon spricht, und positionieren Sie das Mikrofon so, dass ein ausgegliechener Klang entstehen.

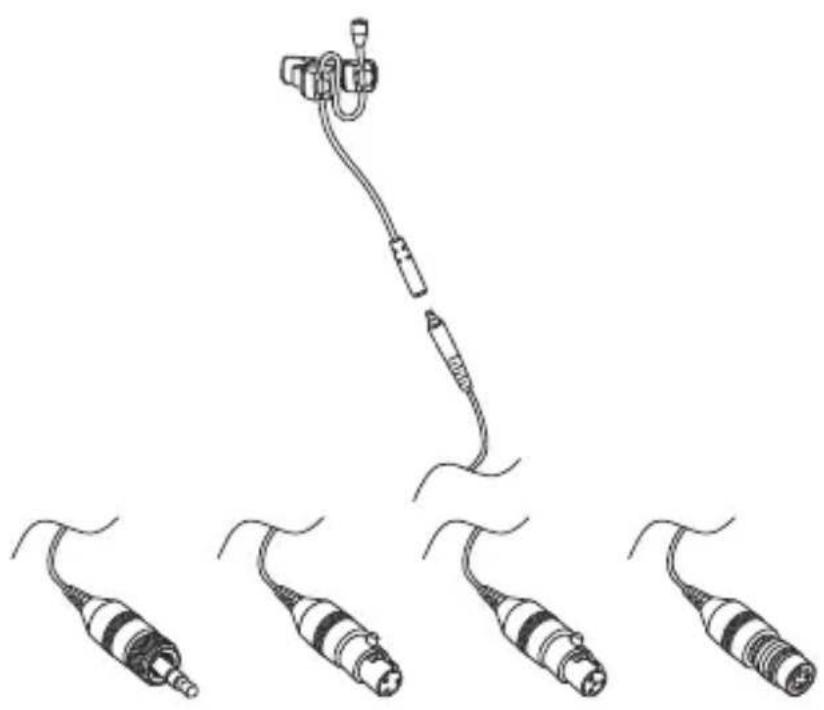

Verwendung der abnehmbaren Adapterkabel

Im Lieferumfang der LM7x- und LM10x-Lavalier-Mikrofone sind vier Kabel mit Adaptern für die gängigsten drahtlosen Bodypack-Sender enthalten.

Klinkenstecker 3,5 mm

Kompatibel mit drahtlosen Systemen von Sennheiser®

Hirose® 4-Pin

Kompatibel mit drahtlosen Systemen von Audio-Technica®

Switchcraft® TA3F

Kompatibel mit den Samson-Produktserien AirLine ATX und Concert sowie den meisten drahtlosen Systemen von AKG

Switchcraft® TA4F

Kompatibel mit den meisten drahtlosen Systemen von Shure

Wahlen Sie das Kabel mit dem Adapter für Ihr drahtloses System aus.

Führer Sie das Kabel zum Gewindeanschluss des LM10x-Mikrofonkabels und schrauben Sie es dann an das Headset. Das Kabel sollt nicht zu fest verschraubt sein.

Spezifikationen

LM7x

Mikrofonelement Back-Elektret-Kondensator

Kapselabmessung 6,59 mm

Richtcharakteristik Unidirektional

Frequenzgang 50 Hz - 16 kHz

Empfindlichkeit -37 dB 1 V/Pa ±3 dB bei 1 kHz

Ausgangsimpedanz 2,2 kΩ ±30 %

Maximaler Schalldruckpegel 130 dB

Betriebsspannung 1,5 - 12 V DC

Kabel: 4 × 0.1, 4 ~mm × 1, 2 ~m

Adapter 1/8" (3,5-mm-Klinkenstecker), Hirose 4-Pin, Switchcraft® TA3F, Switchcraft® TA4F

Zubehor 1x „Katzenfell“-Windschutz, 4x Standard-Windschutz, Mikrofonclip, Tragetasche

Produktgewicht 2g

LM10x

Mikrofonelement Back-Elektret-Kondensator

Richtcharakteristik Kugel (omnidirektional)

Frequenzbereich 20Hz - 20kHz

Empfindlichkeit -45 dBV/Pa bei 1 kHz ±3 dB

Ausgangsimpedanz 2k ± 30%

Maximaler Schalldruck 130 dB

Eigenrauschen 30 dB(A)

Dynamikbereich 100 dB

Betriebsspannung 1,5 - 12 V DC

Kabel: 4 × 0.1, 4 ~mm × 1, 2 ~m

Adapter 1/8" (3,5-mm-Klinkenstecker), Hirose 4-Pin, Switchcraft® TA3F, Switchcraft® TA4F

Zubehor 4x Standard-Windschutz, Mikrofonclip, Tragetasche

Produktgewicht 4,2g

Bei Samson verbessern wir unsere Produkte ständig, dazu können sich Spezifikationen und Bilder ohne Vorankündigung ändern.

Spezifikationen

LM7x

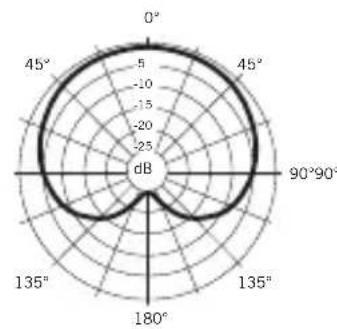

Richtcharakteristik

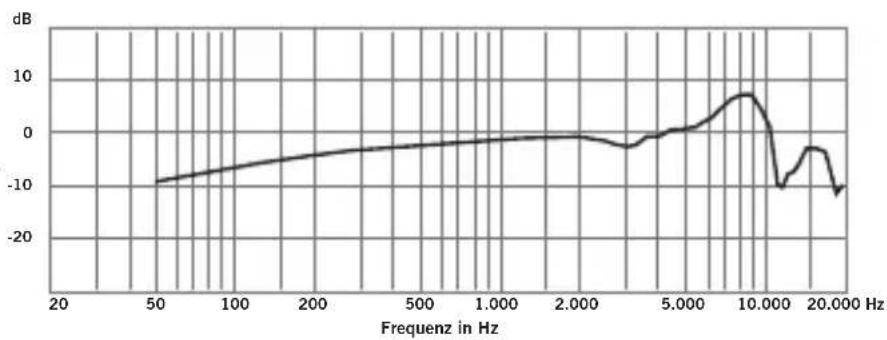

Frequenzgang

LM10x

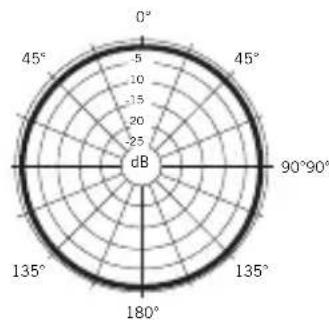

Richtcharakteristik

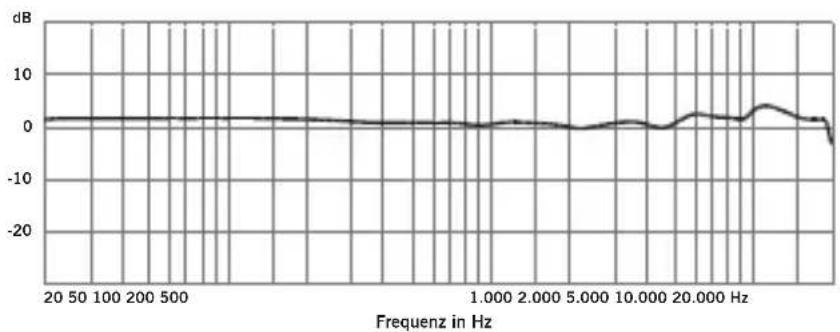

Frequenzgang
