Q2U - Mikrofon SAMSON - Kostenlose Bedienungsanleitung

Produkttyp	Dynamisches Mikrofon
Marke	Samson
Modell	Q2U
Anschlüsse	USB (Typ B) und XLR (3-polig)
Richtcharakteristik	Niere
Frequenzgang	50 Hz - 15 kHz
Impedanz	600 Ohm
Empfindlichkeit	-54 dBV/Pa
Abmessungen (nur Mikrofon)	185 mm x 51 mm (Durchmesser)
Gewicht (nur Mikrofon)	538 g (ca.)
Stromversorgung	Über USB 5V oder Phantomspeisung 48V (XLR)
Stromverbrauch	100 mA max (USB)
Integrierte Bedienelemente	Stummschaltungstaste, Kopfhörer-Lautstärkeregelung
Kopfhörerausgang	3,5 mm Klinkenbuchse
Mitgeliefertes Zubehör	Tischstativ, USB-Kabel 3 m, Stoßdämpfer, Windschutz
Pflege und Reinigung	Mit einem trockenen, weichen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Vor der Reinigung abziehen.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Ersatzteile an den Samson-Kundendienst.
Allgemeine Informationen	Dynamisches Hybrid-USB/XLR-Mikrofon, ideal für Podcasting, Gesang und Voice-Over.

Häufig gestellte Fragen - Q2U SAMSON

Funktioniert das Samson Q2U Mikrofon ohne Treiber?

Ja, das Q2U ist Plug-and-Play unter Windows, Mac und Linux. Kein Treiber erforderlich.

Kann ich das Q2U mit einem XLR-Audiointerface verwenden?

Ja, das Q2U verfügt über einen XLR-Ausgang. Sie können es an jedes Audiointerface oder Mischpult mit 48V Phantomspeisung anschließen.

Wie reduziere ich Hintergrundgeräusche mit dem Q2U?

Platzieren Sie das Mikrofon nahe am Mund, verwenden Sie den mitgelieferten Windschutz und aktivieren Sie den Hochpassfilter, falls in Ihrer Software verfügbar.

Ist das Q2U mit Smartphones kompatibel?

Ja, über einen OTG-Adapter (USB-C oder Lightning). Das Mikrofon wird als Audiogerät erkannt.

Was tun, wenn der Ton zu leise ist?

Stellen Sie sicher, dass das Mikrofon als Eingabegerät ausgewählt ist. Erhöhen Sie die Verstärkung in den Systemeinstellungen oder nutzen Sie den XLR-Anschluss mit einem Audiointerface.

Wie reinige ich das Samson Q2U?

Verwenden Sie ein trockenes, fusselfreies Tuch. Verwenden Sie niemals Alkohol oder Scheuermittel. Der Grill kann für eine gründliche Reinigung abgeschraubt werden.

Was ist der Unterschied zwischen USB und XLR?

USB verbindet direkt mit einem Computer für einfache Nutzung. XLR ermöglicht den Anschluss des Mikrofons an ein professionelles Mischpult oder Audiointerface für bessere Klangkontrolle.

Benötigt das Q2U im USB-Betrieb Phantomspeisung?

Nein, im USB-Betrieb wird das Mikrofon über den USB-Anschluss versorgt. Im XLR-Betrieb benötigt es eine 48V Phantomspeisung.

Kann ich das Q2U für Live-Gesang verwenden?

Ja, seine Nierencharakteristik und dynamische Bauweise machen es für Gesangsdarbietungen geeignet, sowohl im Studio als auch auf der Bühne.

Wie schließe ich einen Kopfhörer an das Q2U an?

Stecken Sie Ihren Kopfhörer in die 3,5 mm Klinkenbuchse auf der Rückseite des Mikrofons. Verwenden Sie den Kopfhörer-Lautstärkeregler, um die Lautstärke einzustellen.

BEDIENUNGSANLEITUNG Q2U SAMSON

Herzlichen Glückwunsch zum Kauf des Aufnahme- und Podcasting-Pakets Q2U von Samson! Das Q2U ermöglicht digitale und analoge Audioaufnahmen mit einem einzigen Mikrofon. XLR- und USB-Ausgänge vereinfachen die Integration des Q2U in Ihr Heimstudio sowie mobile Aufnahmen und den Einsatz auf der Bühne. Im Paket enthalten sind ein Desktop-Stativständer, ein Mikrofonclip, ein Schaumstoff-Windschutz, ein XLR-Kabel und ein USB-Kabel ... alles, was Sie benötigen, um sofort nach dem Auspacken mit der Aufnahme zu beginnen.

Das Q2U eignet sich perfekt für qualitativ hochwertige digitale Audioaufnahmen von Musik, Podcasts, Gottesdiensten, Meetings oder Konferenzen auf dem Computer sowie für Beschallungszwecke. Einfach anschließen und loslegen!

Merkmale

- Dynamisches Mikrofon mit USB-Digitalausgang und regulärem XLR-Analogausgang.

- Linearer Frequenzgang über vollen Frequenzbereich für präzise Klangwiedergabe.

- Das unidirektionale Aufnahmemuster nimmt den Ton vor dem Mikrofon auf und minimiert Umgebungs- und Hintergrundgeräusche.

- Kompatibel mit den meisten Aufnahmesoftwareprodukten für Mac oder PC

- Integrierter Kopfhörerverstärker mit Pegelsteuerung für latenzfreies Monitoring. Außerdem können Sie den Ausgang zum Anschluss von aktiven Studiomonitoren verwenden.

- Computergesteuerte analoge Eingangsverstärkung macht es einfach, den richtigen Pegel einzustellen und ein sauberes Signal zu erhalten.

- Ein Tischstativ, eine Stativverlängerung, ein Mikrofonclip, eine Schaumstoffwindschutzscheibe, ein 3 Meter langes USB-Kabel und ein 3 Meter langes XLR-Kabel sind im Lieferumfang enthalten, sodass das Mikrofon direkt nach dem Auspacken sofort einsatzbereit ist.

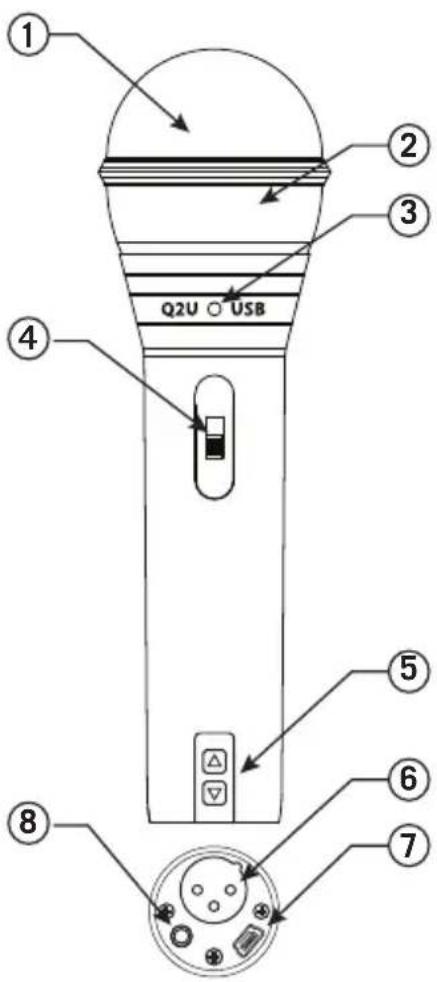

Q2U – Bedienelemente

1. Windschutz – Zweistufiger Gitterschutz schützt die Mikrofonkapsel und hilft, Wind- und Poppgeräusche zu reduzieren.
2. Kapsel – Intern stoßgesichertes dynamisches Mikrofonelement mit Nierencharakteristik.
3. LED – Die zweifarbige Strom/Clip-LED leuchtet grün, um die Stromversorgung anzuzeigen, und blinkt rot, wenn das Eingangsmikrofon überlastet ist oder Clipping auftritt.
4. EIN/AUS-Schalter – Dient zum Ein- und Ausschalten der USB- und XLR-Ausgänge am Mikrofon.
5. Ausgangspegelregler – Die Auf- und Ab-Tasten steuern die Ausgangslautstärke des Kopfhörers.
6. XLR-Stecker – Standard-XLR-Stecker mit Analogausgang zum Anschließen an einen Standard-Mikrofonvorverstärker.
7. USB – USB-Anschluss im Mini-B-Format für die Verbindung mit einem PC oder Mac.
8. Kopfhörerausgang – 3,5-mm-Stereobuchse zum Anschluss von Kopfhörern oder Studiomonitoren. Der Kopfhörerausgang liefert eine Mischung aus dem direkten Signal des Mikrofons und der Audiowiedergabe vom Computer.

Erste Schritte – Herstellen der Verbindung mit einem Computer

Die Verwendung des Q2U mit einem Computer ist ein einfacher Vorgang, dessen Einrichtung nur wenige Minuten dauert. Schließen Sie einfach das mitgelieferte USB-Kabel an einen freien USB-Anschluss Ihres Computers an, und beginnen Sie mit der Aufnahme.

Verwendung des Q2U mit Windows-Computern

1. Öffnen Sie über das Startmenü die Systemsteuerung und wählen Sie Sound Wählen Sie auf den Registerkarten Wiedergabe und Aufnahme das Samson Q2U als Audiogerät aus.
2. Um die Verstärkung des Mikrofons einzustellen, klicken Sie auf die Schaltfläche Eigenschaften und wählen Sie dann die Registerkarte Levels. Sie können den Lautstärkepegel entweder in Prozent oder in dB anzeigen, indem Sie mit der rechten Maustaste auf das Zahlenfeld klicken.
3. Wenn die Mikrofon-LED rot leuchtet, drehen Sie diesen Regler herunter, bis die LED nicht mehr rot blinkt.
4. Wählen Sie auf der Registerkarte Wiedergabe die Registerkarte Pegel und stellen Sie die Master-Lautstärke des Computers auf 100 % ein. Verwenden Sie die Ausgabepegel-Tasten des Q2U, um die Gesamtausgabe über Kopfhörer oder Lautsprecher zu steuern.
5. Um den Pegel für die direkte Überwachung auf der Registerkarte Wiedergabe einzustellen, bewegen Sie den Schieberegler mit der Bezeichnung „Mikrofon“.

Verwendung des Q2U mit Apple OSX

1. Öffnen Sie die Systemeinstellungen über das Dock oder das Apple-Hauptmenü.
2. Wählen Sie das Einstellsymbol Sound, wählen Sie die Registerkarte Input und wählen Sie Q2U.
3. Stellen Sie die Verstärkung des Q2U mithilfe des Input-Lautstärkereglers unten im Dialogfeld Sound ein.
4. Stellen Sie das Q2U auf Wiedergabelautstärke ein, indem Sie auf die Registerkarte Output klicken und Q2U auswählen, den Regler für die Ausgabelautstärke unten im Dialogfeld „Sound“ auf die maximale Einstellung einstellen und den Lautstärkeregler auf der Vorderseite des Q2U verwenden, um die Gesamtausgabe der Kopfhörer oder Lautsprecher zu steuern.
5. Um direktes Monitoring ein- oder auszuschalten, öffnen Sie das Dienstprogramm zur Einrichtung von Audio/MIDI im Dienstprogrammordner, der sich im Programmordner befindet. Klicken Sie dann auf das Kontrollkästchen in der Spalte Thru für die Audio/MIDI-Einrichtung.

Schnellstart

Folgen Sie dieser einfachen Schnellstartanleitung für eine typische Einrichtung, um die Aufnahme zu starten.

Verwendung des Q2U mit einem Computer

1. Packen Sie das Q2U aus und befestigen Sie das Mikrofon auf dem Tischstativ.
2. Stellen Sie den EIN/AUS-Schalter des Q2U auf die Position „EIN“ und richten Sie das Ende des Mikrofons auf den Interpreten.

3. Schließen Sie die Kopfhörer an den Kopfhörerausgang an, der sich auf der Unterseite des Mikrofons befindet.

4. Schließen Sie das (kleine) Mini-B-Ende

des USB-Kabels am Q2U und das andere Ende des Kabels an einem freien USB-Anschluss Ihres Computers an.

1. Starten Sie Ihre Aufnahmesoftware, drehen Sie den Hauptausgangspegel herunter und wählen Sie das Q2U für die Ein- und Ausgänge.
2. Richten Sie in Ihrer Software eine Mono-Aufzeichnung ein.
3. Stellen Sie den Pegel des Mikrofons gemäß den Anweisungen unter „Erste Schritte – Herstellen der Verbindung mit einem Computer“ ein.
4. Stellen Sie den Pegel der Kopfhörer mit den Nach-oben- und Nach-unten-Tasten für den Ausgabepegel auf einen komfortablen Hörpegel ein.
5. Drücken Sie die Aufnahmetaste und beginnen Sie mit der Aufnahme.

Platzierung des Mikrofons

Um die Qualität der Aufnahmen zu maximieren, sollten Sie die Platzierung und Positionierung des Q2U für das aufzunehmende Instrument oder den aufzunehmenden Sänger überlegt planen. Das Q2U ist ein unidirektionales Mikrofon mit Nierencharakteristik. Nierenmikrofone zeigen ein Phänomen, das als Nahbesprechungseffekt bekannt ist. Der Nahbesprechungseffekt führt zur Änderung des Frequenzgangs eines Mikrofons je nach der Position der Mikrofonkapsel in Bezug zur Schallquelle. Im Allgemeinen erhöht sich die Basswiedergabe, wenn sich das Mikrofon der Schallquelle nähert.

Sie können auch subtile Änderungen des Frequenzgangs vornehmen, indem Sie die Position geringfügig anpassen. Wenn Sie ein Nierenmikrofon direkt (axial) auf die Schallquelle richten, erhalten Sie den besten Frequenzgang, aber wenn Sie das Mikrofon leicht seitlich (angewinkelt) ausrichten, ist ein Nachlassen des Hochfrequenzgangs bemerkbar und das Mikrofon beginnt so zu klingen, als hätte es mehr Bässe und weniger Höhen.

Für die meisten Gesangsanwendungen sollte das Mikrofon direkt vor dem Interpreten in einem Abstand von ca. 10 bis 25 cm positioniert werden. Dadurch wird die Stimme aufgenommen und unerwünschte Hintergrund- oder Umgebungsgeräusche werden minimiert. Wenn bei Stimmaufnahmen mit sehr geringem Abstand Plosivlaute oder Poppgeräusche auftreten, die durch plosive Verschlusslaute verursacht werden, richten Sie das Mikrofon in einem geringen Winkel aus, um die Poppgeräusche zu reduzieren. Geringe Änderungen des Mikrofonwinkels in Bezug auf die Schallquelle können erstaunliche Entzerrungseffekte bewirken. Dies kann sich als sehr nützliche Technik erweisen, um optimale Ergebnisse beim Aufnehmen von Trommeln, Akustikgitarren, Klavieren oder anderen Instrumenten in einem Live-Raum oder einer Klangbühne zu erzielen. Experimente und Erfahrung führen zu den besten Soundergebnissen. Schließen Sie das Mikrofon an und probieren Sie es selbst!

Verwendung des Q2U mit einem Mischpult

Über den XLR-Ausgang können Sie das Q2U für Live-Sound-Anwendungen mit einem Standard-Beschallungsmischpult verbinden oder für Aufnahmen an eine Audioschnittstelle anschließen.

Verbinden Sie das mitgelieferte XLR-Kabel mit Ihrem Mischpult.

Stellen Sie den EIN/AUS-Schalter auf die Position „EIN“.

Befolgen Sie die Anweisungen des Herstellers zur Einstellung des Mikrofonpegels des Mischpults oder der Audioschnittstelle.

Poppgeräusche

Bei Gesangaufnahmen überlasten bestimmte plosive Konsonanten (wie harte „P“- und „B“-Klänge) manchmal den Eingang des Mikrofons, was zu Clipping führt und die Aufnahme verzerrt. Diese Geräusche gehören zu den schlimmsten Soundeffekten, die sich auf Ihre Aufnahme auswirken können. Nachdem sie aufgenommen wurden, ist es fast unmöglich, sie wieder zu entfernen, und sie wirken sehr störend für den Zuhörer. Zusätzlich zum zweistufigen Gitterschutz verfügt das Q2U über einen großen Schaumstoff-Windschutz, der die Wirkung der Luftstöße von Sängern bei Wörtern mit diesen harten Konsonantengeräuschen reduziert. Der Popp-Filter schützt das Mikrofonelement außerdem vor Feuchtigkeit.

Standmontage

Das Q2U wird mit einem Stativ für Tischmikrofone geliefert. Der Tischständer beinhaltet ein Verlängerungsteil. Auf diese Weise können Sie die Höhe des Mikrofons auf Mundhöhe anpassen.

Darüber hinaus kann das Q2U mit dem mitgelieferten Mikrofonclip an jedem handelsüblichen Mikrofonstativ montiert werden. Schrauben Sie einfach den Q2U-Mikrofonclip auf Ihren Mikrofonständer oder Schwenkarm und stellen Sie das Mikrofon auf den gewünschten Winkel ein.

Richtcharakteristik und Frequenzgang

Zwei wichtige Eigenschaften eines Mikrofons sind seine Richtcharakteristik und sein Frequenzgang. Das Richtdiagramm beschreibt die Richtwirkung des Mikrofons und der Frequenzgang ist eine grafische Darstellung, die zeigt, wie das Mikrofon auf verschiedene Frequenzen reagiert.

Das Q2U ist ein unidirektionales Mikrofon, das den Schall vor dem Mikrofon aufnimmt und Schalleinwirkungen von den Seiten und von hinten ausblendet. Dies ermöglicht eine bessere Trennung von Interpreten oder Instrumenten im Studio und rückt den Ton des Interpreten im Verhältnis zum Klang des Raumes in den Vordergrund. Weitere Informationen zur Mikrofontechnik finden Sie unter samsontech.com.

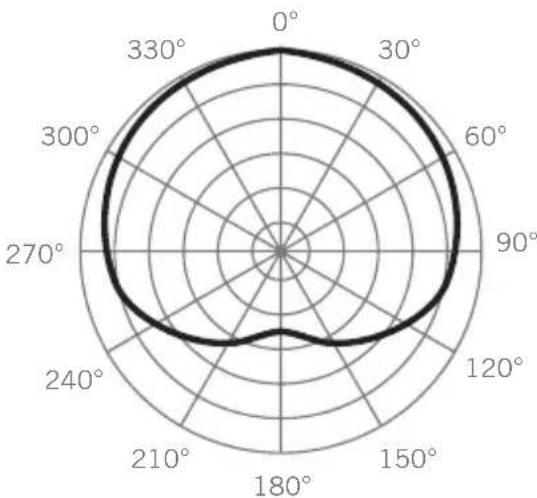

Richtcharakteristik

Frequenzgang

Technische Daten

Elementtyp Dynamisch

Richtcharakteristik ..... Niere

Frequenzgang ..... 50 Hz bis 15 kHz

Stromverbrauch ..... 5 V Gleichstrom über USB-Stromversorgung

Steuerelemente . . . . . . . . . . Ein/Aus-Schalter, Kopfhörerlautstärke

Ausgangsstecker . . . . . . . . . . . . . . Mini-B-USB, XLR, 3,5-mm-TRS-Stereokopfhörer

Empfindlichkeit . . . . . . . . . . -54 dBV/Pa

Max SPL. 148 dB SPL

Kopfhörer-Ausgangsleistung ..... 10 mW bei 16 Ohm

Im Lieferumfang enthaltenes Zubehör . USB-Kabel, XLR-Kabel, Stativständer, Stativverlängerung, Mikrofonclip, Schaumstoff-Windschutz

Gewicht 317,5 g / 11,2 oz

Abmessungen . . . . . . . . . . . . 190 mm x 55 mm (Durchmesser) / 7,5 Zoll x 2,2 Zoll (Durchmesser)

Bei Samson verbessern wir unsere Produkte ständig. Daher können sich technische Daten und Bilder ohne Vorankündigung ändern.

Wichtige Sicherheitsinformationen

Hinweis: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann schädliche Störungen der Funkkommunikation verursachen, wenn es nicht in Übereinstimmung mit den Anweisungen installiert und verwendet wird. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät schädliche Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, wird dem Benutzer empfohlen zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie.
• Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
  • Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem des Empfängers an.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

WARNUNG: Das Anhören von Musik bei hohen Lautstärken und über einen längeren Zeitraum kann das Gehör schädigen. Um das Risiko von Hörschäden zu verringern, sollte die Lautstärke auf ein sicheres, komfortables Niveau abgesenkt und die Zeit des Hörens bei hoher Lautstärke eingeschränkt werden.

Bitte beachten Sie die folgenden Richtlinien der US-amerikanischen Arbeitsschutzbehörde (Occupational Safety Health Administration/OSHA) zu Schalldruckpegeln, die bei Überschreitung der angegebenen Zeiträume zu Hörschäden führen können.

• 90 dB SPL nach 8 Stunden
• 95 dB SPL nach 4 Stunden 100 dB SPL nach 2 Stunden
• 105 dB SPL nach 1 Stunde 110 dB SPL nach 1/2 Stunde
• 115 dB SPL nach 15 Minuten
- 120 dB SPL – vermeiden, da Hörschäden auftreten

Dieses Produkt darf nicht mit dem allgemeinen Hausmüll entsorgt werden. Es ist ein separates Sammelsystem für gebrauchte Elektronikprodukte in Übereinstimmung mit den gesetzlichen Bestimmungen verfügbar, die eine ordnungsgemäße Verwertung, Rückgewinnung und Recycling vorschreiben.

Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen können ihre gebrauchten elektronischen Produkte kostenlos an benannten Sammelstellen oder (bei Kauf eines ähnlichen neuen Produkts) an einen Einzelhändler zurückgeben.

Bitte wenden Sie sich in oben nicht erwähnten Ländern an Ihre örtlichen Behörden, um Informationen zur korrekten Entsorgungsmethode anzufordern.

Auf diese Weise stellen Sie sicher, dass Ihr entsorgtes Produkt auf angemessene Weise behandelt, verwertet und recycelt wird, und Sie verhindern mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.
