Q2U - Microfono SAMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono dinamico
Marca	Samson
Modello	Q2U
Connessioni	USB (tipo B) e XLR (3 pin)
Direzionalità	Cardioide
Risposta in frequenza	50 Hz - 15 kHz
Impedenza	600 ohm
Sensibilità	-54 dBV/Pa
Dimensioni (microfono solo)	185 mm x 51 mm (diametro)
Peso (microfono solo)	538 g (circa)
Alimentazione	Tramite USB 5V o alimentazione phantom 48V (XLR)
Consumo elettrico	100 mA max (USB)
Comandi integrati	Pulsante di muto, controllo volume cuffie
Uscita cuffie	Connettore jack 3.5 mm
Accessori inclusi	Piede da tavolo, cavo USB 3 m, morsetto antiurto, filtro anti-vento
Cura e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare prodotti chimici.
Sicurezza	Non esporre a umidità o temperature estreme. Scollegare prima della pulizia.
Ricambi e riparabilità	Contattare il servizio post-vendita Samson per i pezzi di ricambio.
Informazioni generali	Microfono dinamico ibrido USB/XLR ideale per podcasting, canto e voice over.

Domande frequenti - Q2U SAMSON

Il microfono Samson Q2U funziona senza driver?

Sì, il Q2U è plug-and-play su Windows, Mac e Linux. Nessun driver necessario.

Posso utilizzare il Q2U con una scheda audio XLR?

Sì, il Q2U dispone di un'uscita XLR. Puoi collegarlo a qualsiasi interfaccia audio o mixer che fornisca alimentazione phantom 48V.

Come ridurre i rumori di fondo con il Q2U?

Posiziona il microfono vicino alla bocca, usa il filtro anti-vento incluso e attiva il filtro passa-alto se disponibile sul tuo software.

Il Q2U è compatibile con gli smartphone?

Sì, tramite un adattatore OTG (USB-C o Lightning). Il microfono verrà riconosciuto come dispositivo audio.

Cosa fare se il suono è troppo basso?

Verifica che il microfono sia selezionato come dispositivo di input. Aumenta il guadagno nelle impostazioni di sistema o utilizza la connessione XLR con un'interfaccia audio.

Come pulire il Samson Q2U?

Usa un panno asciutto e non lanuginoso. Non usare mai alcol o prodotti abrasivi. La griglia può essere svitata per una pulizia profonda.

Qual è la differenza tra USB e XLR?

L'USB collega direttamente a un computer per un utilizzo semplice. L'XLR permette di collegare il microfono a una console o interfaccia audio professionale per un migliore controllo del suono.

Il Q2U necessita di alimentazione phantom in USB?

No, in USB il microfono è alimentato dalla porta USB. In XLR, necessita di alimentazione phantom 48V.

Posso usare il Q2U per il canto dal vivo?

Sì, la sua direzionalità cardioide e la costruzione dinamica lo rendono adatto per performance vocali, sia in studio che sul palco.

Come collegare le cuffie al Q2U?

Inserisci le cuffie nel connettore jack 3.5 mm situato sul retro del microfono. Usa il pulsante di controllo del volume delle cuffie per regolare il livello.

MANUALE UTENTE Q2U SAMSON

Congratulazioni per aver acquistato il Pacchetto di registrazione e podcasting Q2U di Samson! Il Q2U combina la comodità dell'acquisizione audio digitale e analogica in un unico microfono. Con le uscite XLR e USB, il Q2U è la soluzione ideale per il tuo studio di registrazione in casa e mobile, oltre che per gli spettacoli sul palco. La confezione include un supporto per treppiede da tavolo, clip del microfono, parabrezza in gommapiuma, cavo XLR e cavo USB....tutto il necessario per iniziare a registrare fin da subito.

Per la registrazione di musica, podcast, funzioni nei luoghi di culto, riunioni o conferenze, il Q2U è la soluzione perfetta per la registrazione di audio digitale di qualità sul computer o di rinforzo del suono. Basta collegarsi e iniziare a creare!

Caratteristiche

- Microfono dinamico con uscita digitale USB e uscita analogica XLR standard.

- Risposta in frequenza lineare a gamma completa per una riproduzione sonora accurata.

- Il modello pick-up unidirezionale capta il suono davanti al microfono e riduce al minimo il rumore ambientale e di sottofondo.

- Compatibile con la maggior parte dei software di registrazione per Mac o PC

- Amplificatore per cuffie integrato con controllo di livello per il monitoraggio a latenza zero; inoltre è possibile utilizzare l'uscita per collegare monitor da studio attivi.

- Il Guadagno d'ingresso analogico controllato dal computer consente di impostare facilmente il livello corretto e di ottenere un segnale pulito.

- Supporto per treppiede da tavolo, prolunga per treppiede, clip del microfono, parabrezza in gommapiuma, cavo USB da 10' e cavo XLR da 10' sono inclusi per installare facilmente il microfono direttamente dalla scatola.

Layout del Q2U

1. Parabrezza - La griglia a doppio stadio protegge la capsula e aiuta a ridurre il rumore del vento e il rumore di schiocco.
2. Capsula - Elemento del microfono dinamico montato internamente con modello pick-up a cardioide.
3. LED - II LED Power/Clip a due colori si illumina in verde per indicare l'alimentazione, e lampeggia in rosso quando il microfono in ingresso è sovraccarico o in stato di clipping.
4. Interruttore ON/OFF - Utilizzato per attivare o disattivare le uscite del microfono USB e XLR.
5. Controllo del livello di uscita - I pulsanti Su e Giù controllano il volume dell'uscita dalle cuffie.
6. Connettore XLR - Connettore XLR maschio standard con uscita analogica per il collegamento a un preamplificatore del microfono standard.
7. USB - Connettore USB di dimensioni Mini-B per l'interfacciamento con il PC o il computer Mac.
8. Uscita delle cuffie - Jack stereo da 3,5 mm per il collegamento di cuffie o monitor da studio. L'uscita delle cuffie fornisce un mix del segnale diretto dal microfono e della riproduzione audio dal computer.

Operazioni preliminari - Collegamento a un computer

L'utilizzo del Q2U con un computer è una procedura semplice che richiede solo pochi minuti. È sufficiente collegare il cavo USB in dotazione a una porta USB disponibile sul computer e iniziare a registrare.

Utilizzo di Q2U con computer Windows

1. Dal Menu iniziale (Start), aprire il pannello di controllo e selezionare Suono.
   Sotto le schede Riproduzione e Registrazione, selezionare Samson Q2U come dispositivo audio.
2. Per regolare il guadagno del microfono, fare clic sul pulsante Proprietà, quindi selezionare la scheda Livelli. E possibile visualizzare il livello del volume in percentuale o in dB, facendo clic con il tasto destro del mouse sulla casella numerica.
3. Se il LED del microfono si accende in rosso, abbassare questo comando finché il LED non lampeggerà più in rosso.
4. Nella scheda Riproduzione, selezionare la scheda Livello e impostare il Volume principale del computer su 100%. Utilizzare i pulsanti del Livello dell'uscita di Q2U, per controllare l'uscita complessiva dalle cuffie o dall'altoparlante.
5. Per regolare il livello di monitoraggio diretto nella scheda Riproduzione spostando l'attenuatore con l'etichetta Microfono.

Utilizzo di Q2U con Apple OSX

1. Aprire Preferenze del sistema dal dock o dal Meno principale di Apple.
2. Selezionare l'icona delle preferenze del Suono, scegliere la scheda Ingresso e selezionare Q2U.
3. Impostare il guadagno del Q2U regolando il cursore del volume di Ingresso nella parte inferiore della finestra di dialogo del Suono.
4. Impostare il Q2U come volume di riproduzione facendo clic sulla scheda Uscita e selezionare Q2U, regolare il cursore del volume di Uscita nella parte inferiore della finestra di dialogo del Suono all'impostazione massima e utilizzare la manopola Volume del pannello anteriore di Q2U per controllare l'uscita complessiva dalle cuffie o dagli altoparlanti.
5. Per attivare o disattivare il monitoraggio diretto, aprire l'utility di Configurazione dell'Audio/MIDI, che si trova nella cartella Utility all'interno della cartella Applicazioni. Quindi fare clic sulla casella di controllo nella colonna Thru di Configurazione dell'Audio/MIDI.

Avvio rapido

Seguire questa semplice e rapida messa in funzione come tipica impostazione per avviare la registrazione.

Utilizzo del Q2U con un computer

1. Disimballare il Q2U e posizionare il microfono sul supporto da tavolo.
2. Impostare l'interruttore ON/OFF del Q2U sulla posizione "ON" e puntare l'estremità del microfono verso l'interprete.
3. Collegare le cuffie all'uscita Cuffie situata nella parte inferiore del microfono.
4. Collegare l'estremità mini-B (piccola) del cavo USB al Q2U e inserire l'altra estremità del cavo in una porta USB disponibile sul computer.

1. Avviare il software di registrazione, abbassare il livello di uscita principale e selezionare il Q2U per gli ingressi e le uscite.

2. Configurare una traccia di registrazione mono nel software.

3. Impostare il livello del microfono seguendo le istruzioni riportate in "Operazioni preliminari - Collegamento a un computer".

4. Impostare il livello delle cuffie a un livello di ascolto confortevole utilizzando i pulsanti di Controllo del livello di uscita in su e in giù.

5. Premere il pulsante di registrazione e iniziare a creare.

Posizionamento del microfono

Al fine di massimizzare la qualità delle tue registrazioni, dovresti prestare particolare attenzione al collocamento e al posizionamento del Q2U per lo strumento o il cantante che stai microfonando. Il Q2U è un microfono unidirezionale con pick-up a cardioide. I microfoni a cardioide utilizzano un fenomeno noto come effetto di prossimità. L'effetto di prossimità è un cambiamento risultante nella risposta in frequenza di un microfono in base alla posizione della capsula microfonica rispetto alla sorgente sonora. In generale, quando il microfono si avvicina alla sorgente sonora, la risposta dei bassi aumenta.

È inoltre possibile apportare lievi modifiche alla risposta in frequenza, effettuando leggeri adattamenti della posizione. In particolare, quando si punta un microfono a cardioide direttamente alla sorgente sonora (in asse), si otterrà la migliore risposta in frequenza, ma quando si inizia a puntare il microfono leggermente lontano (fuori asse) si noterà che la risposta alle alte frequenze si abbassa e il microfono inizierà a suonare come se avesse più bassi e meno alti.

Per la maggior parte delle applicazioni vocali, è opportuno posizionare il microfono direttamente di fronte all'artista a circa 4-18 pollici. In questo modo, la voce viene captata riducendo al minimo i rumori di fondo o ambientali indesiderati. Se si stanno per microfonare le voci, e si notano suoni esplosivi, come i rumori di schiocco, causati da consonanti esplosive, posizionare il microfono in base a un leggero angolo per ridurre i rumori di schiocco. Modifiche leggere all'angolo del microfono, in riferimento alla sorgente sonora, possono consentire delle regolazioni di equalizzazione piuttosto sorprendenti. Questa può essere una tecnica molto utile per catturare il suono ottimale di batteria, chitarra acustica, pianoforte o altri strumenti in una stanza dal vivo o in un palcoscenico sonoro. La sperimentazione e l'esperienza sono i migliori insegnanti per ottenere buoni suoni, quindi collegati e inizia a creare!

Utilizzo del Q2U con un computer

Utilizzando l'uscita XLR, è possibile collegare Q2U a un mixer PA standard per applicazioni audio dal vivo o quando si registra attraverso un'interfaccia audio.

Collegare il cavo XLR incluso con il mixer

Impostare l'interruttore ON/OFF sulla posizione "ON".

Seguire le istruzioni del produttore, per impostare il livello del microfono del mixer o dell'interfaccia audio.

Rumore a schiocco

A volte, quando si registrano le voci, alcune consonanti esplosive (come i suoni duri "P" e "B") sovraccaricano l'ingresso del microfono, causando il clipping e aggiungendo distorsione alla registrazione. Questi sono alcuni dei peggiori suoni che possono entrare nella registrazione. Una volta registrati, questi suoni sono quasi impossibili da rimuovere e possono distrarre molto l'ascoltatore. Oltre alla griglia a doppio stadio, il Q2U include un grande parabrezza in gommapiuma che riduce l'effetto dei colpi d'aria dei cantanti quando pronunciano parole che includono questi suoni di consonanti dure. Il filtro "pop" aiuta anche a proteggere l'elemento del microfono dall'umidità.

Montaggio su supporto

Il Q2U include un supporto del microfono per treppiede da tavolo. Il supporto da tavolo include una prolunga. Questa permette di aumentare l'altezza del microfono verso la bocca degli interpreti.

Inoltre, il Q2U può essere montato su qualsiasi supporto del microfono standard utilizzando il clip del microfono incluso. È sufficiente avvitare il clip del microfono Q2U sul supporto del microfono o sulla giraffa e regolare il microfono all'angolazione desiderata.

Schema polare e risposta in frequenza

Due caratteristiche di un microfono sono il suo schema polare e la risposta in frequenza. Lo schema polare descrive la direzionalità del microfono e la risposta in frequenza è una rappresentazione grafica di come il microfono reagisce alle diverse frequenze.

Il Q2U è un microfono unidirezionale che cattura il suono davanti al microfono e rifiuta il suono dai lati e dal retro. Questo permette una migliore separazione degli interpreti o degli strumenti in studio, e consente di captare minuscolo una quantità maggiore del suono dell'interprete in relazione al suono della stanza. Per informazioni sulla tecnica del microfono, visitare il sito web samsontech.com.

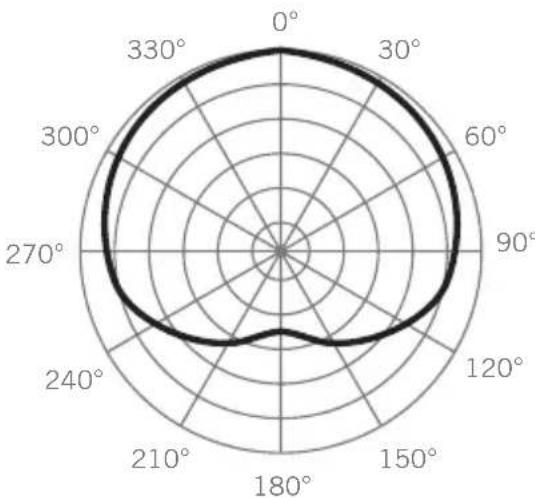

Schema polare

Risposta in frequenza

Caratteristiche tecniche

Tipo di elemento. . . . . . . . . . Dinamico

Schema polare ..... A cardioide

Risposta in frequenza ..... 50 Hz-15 kHz

Requisiti di alimentazione ..... Alimentazione USB a 5 V CC

Comandi. . . . . . . . . . . . . . . . . Interruttore On/Off, Volume delle cuffie

Connettori di uscita . . . . . . . . . . USB Mini-B, XLR, Cuffie stereo TRS da 3,5 mm

Frequenza di campionamento ..... 44,1/48 kHz

Bit Rate 16 bit

Sensibilità. . . . . . . . . . . . . . . -54 dBV/Pa

SPL max. 148 dB SPL

Potenza di uscita delle cuffie .... 10 mW a 16 ohm

Accessori in dotazione. . . . . . . Cavo USB, cavo XLR, supporto per treppiede, prolunga per treppiede, clip del microfono, parabrezza in gommapiuma

Peso 11,2 once/317,5 g

Dimensioni . . . . . . . . . . . . . . 7,5" x 2,2" (diametro)/190 mm x 55 mm (diametro)

Samson migliora continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche senza preavviso.

Importanti informazioni di sicurezza

Nota: questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una ragionevole protezione contro le interferenze dannose in un'installazione residenziale. Questo apparecchio genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in una particolare installazione. Se questo apparecchio causa interferenze dannose alla ricezione radio o televisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchio, l'utente è incoraggiato a tentare di correggere l'interferenza con una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchio a una presa su un circuito diverso da quello del ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

ATTENZIONE: l'ascolto di musica ad alto volume e per periodi prolungati può danneggiare l'udito. Per ridurre il rischio di danni all'udito, si dovrebbe abbassare il volume fino a un livello sicuro e confortevole e ridurre la quantità di tempo di ascolto ad alti livelli.

Si prega di utilizzare le seguenti linee guida stabilite dall'Occupational Safety Health Health Administration (OSHA, Amministrazione per la salute e la sicurezza occupazionale degli Stati Uniti) sulla massima esposizione ai livelli di pressione sonora, prima che si verifichino danni all'udito.

• 90 dB SPL a 8 ore
  • 95 dB SPL a 4 ore 100 dB SPL a 2 ore
  • 105 dB SPL a 1 ora 110 dB SPL a 2 ore
  • 115 dB SPL a 15 minuti

• 120 dB SPL - evitare o può verificarsi un danno

Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati, conforme alla normativa che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 28 Stati membri dell'UE, della Svizzera e della Norvegia possono restituire gratuitamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (se

viene acquistato un prodotto nuovo simile).

Per i Paesi non menzionati sopra, si prega di contattare le autorità locali per un corretto metodo di smaltimento.

In questo modo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando così potenziali effetti negativi sull'ambiente e sulla salute umana.

Samson Technologies Corp.

Copyright 2018

278-B Duffy Ave

Hicksville, New York 11801

Phone: 1-800-3-SAMSON (1-800-372-6766)

Fax: [phone]

www.samsontech.com

v6
