Produkttyp	USB-Kondensatormikrofon
Marke	Samson
Modell	C01U
Wandler	Elektret-Kondensator mit 19-mm-Membran
Richtcharakteristik	Niere
Frequenzgang	40 Hz – 18 kHz
Abtastrate	Bis zu 48 kHz, 16 Bit
Anschluss	USB 2.0 (Mini-B)
Stromversorgung	USB-Bus (5 V, 100 mA)
Kopfhörerausgang	3,5-mm-Klinke mit Lautstärkeregler
Abmessungen (L x B x H)	165 x 55 x 55 mm
Gewicht	640 g
Befestigung	5/8"-Gewinde (Adapter 3/8" enthalten)
Kompatibilität	Windows, macOS, Linux (USB-Standardklasse)
Enthaltenes Zubehör	USB-Kabel 3 m, Stativadapter, Windschutz
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Feuchtigkeit und Staub vermeiden. Verwenden Sie einen Windschutz, um die Kapsel zu schützen.
Sicherheit	Nicht extremen Temperaturen aussetzen, das Mikrofon nicht öffnen, Stöße vermeiden.
Ersatzteile und Reparierbarkeit	Teile nicht separat erhältlich. Reparatur durch autorisiertes Servicecenter empfohlen.
Garantie	2 Jahre (je nach Land)

Häufig gestellte Fragen - C01U SAMSON

Wie schließe ich das Samson C01U Mikrofon an meinen Computer an?

Verwenden Sie das mitgelieferte USB-Kabel (Mini-B), um das Mikrofon an einen USB-Anschluss Ihres Computers anzuschließen. Das Mikrofon wird automatisch als Audiogerät erkannt, ohne dass unter Windows, macOS und Linux ein zusätzlicher Treiber erforderlich ist.

Warum wird mein C01U Mikrofon nicht erkannt?

Stellen Sie sicher, dass das USB-Kabel richtig eingesteckt ist, und versuchen Sie einen anderen USB-Anschluss. Überprüfen Sie, ob die Mikrofonlautstärke in den Systemeinstellungen nicht deaktiviert ist. Starten Sie Ihren Computer bei Bedarf neu.

Wie stelle ich die Kopfhörerlautstärke am C01U ein?

Das Rädchen an der Unterseite des Mikrofons regelt die Lautstärke des an der 3,5-mm-Klinkenbuchse angeschlossenen Kopfhörers. Drehen Sie es im Uhrzeigersinn, um die Lautstärke zu erhöhen.

Kann ich das C01U mit einer Aufnahmesoftware verwenden?

Ja, das C01U ist mit allen Aufnahme- und Streaming-Software (Audacity, GarageBand, OBS usw.) kompatibel. Wählen Sie es in den Einstellungen der Software als Audioeingabegerät aus.

Welche Richtcharakteristik hat das C01U Mikrofon?

Das C01U hat eine Nieren-Richtcharakteristik, was bedeutet, dass es hauptsächlich Schall von vorne aufnimmt und seitliche sowie hintere Geräusche reduziert. Ideal für die Sprachaufnahme im Studio oder zu Hause.

Benötigt das C01U eine Phantomspeisung?

Nein, das C01U wird direkt über den USB-Anschluss des Computers (Bus Power) mit Strom versorgt. Keine externe oder Phantomspeisung erforderlich.

Wie reinige ich mein C01U Mikrofon?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Für die Kapsel verwenden Sie den mitgelieferten Windschutz. Vermeiden Sie direkten Kontakt mit Wasser oder Reinigungsmitteln. Blasen Sie niemals in das Mikrofon.

Kann ich das C01U an ein iPad oder Smartphone anschließen?

Das C01U ist für Computer ausgelegt. Einige USB-OTG-Adapter können eine Verbindung zu einem iPad oder Android-Smartphone ermöglichen, aber die Kompatibilität ist nicht garantiert und der Audio-Pegel kann niedrig sein.

Was ist die maximale Abtastrate des C01U?

Das C01U unterstützt eine Abtastrate von bis zu 48 kHz mit einer Auflösung von 16 Bit.

Wie vermeide ich Handhabungsgeräusche mit dem C01U?

Verwenden Sie ein Mikrofonstativ mit Federung (nicht im Lieferumfang enthalten), um Vibrationen zu reduzieren. Sprechen Sie in einem Abstand von 10 bis 20 cm zum Mikrofon und verwenden Sie den mitgelieferten Windschutz, um Plosivlaute zu minimieren.

BEDIENUNGSANLEITUNG C01U SAMSON

Wenn Sie das Produkt entsorgen möchten, geben Sie es nicht in den Hausmüll. In Übereinstimmung mit der Gesetzgebung existiert ein separates Sammelsystem für elektrische und elektronische Produkte. Diese Gesetze fordern eine angemessene Behandlung, Verwertung und Wiederaufbereitung solcher Geräte.

Private Haushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und Norwegen können ihre elektronischen Produkte kostenlos an eine Sammelstelle oder den Händler abgeben (wenn Sie ein ähnliches Produkt wieder erwerben).

Verbraucher in Ländern, die nicht oben genannt werden, kontaktieren bitte ihre lokalen Behörden, um Informationen über eine korrekte Entsorgung zu erhalten.

Sie werden so sicherstellen, dass Ihr Produkt der notwendigen Behandlung, Verwertung und Wiederaufbereitung unterzogen wird und eventuelle negative Auswirkungen auf die Umwelt und die Gesundheit vermieden werden.

Einführung

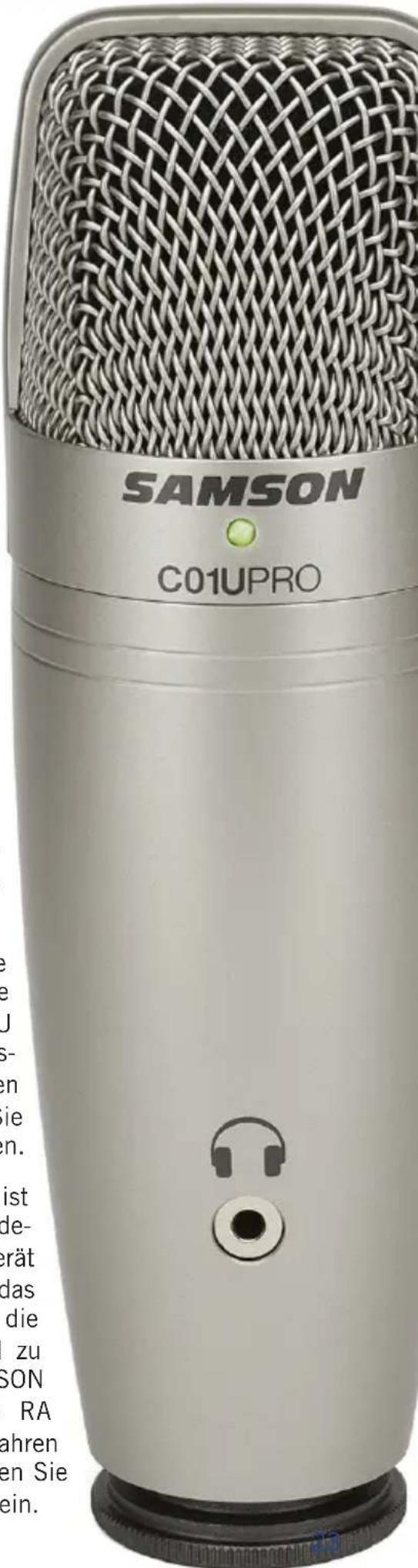

Herzlichen Glückwunsch zum Kauf des Samson C01U Pro USB Studio Kondensatormikrofons. Das C01U Pro ist das Folgemodell des bahnbrechenden Samson C01U und ist das Ergebnis von Samsons führender Position im Bereich digitaler Mikrofontechnik. Es verfügt über eine große ultradünne 19 mm Membrankapsel mit einem hochwertigen digitalen On-Board Wandler, USB Schnittstelle sowie einen Kopfhörerausgang für latenzfreies Monitoring.

Stecken Sie einfach das mitgelieferte USB-Kabel ein, rufen Sie Ihre Lieblings- Audio Software auf und starten Sie die Aufnahme. Das C01U Pro gibt eine Vielzahl von Klangquellen wieder, inklusive Gesang, akustische Instrumente und Overhead- Becken, um nur einige zu nennen. Es ist ebenfalls ideal für VoIP, Chat und Webcasting. Der erweiterte Frequenz und das schnelle Einschwingverhalten gewährleistet eine präzise Wiedergabe mit linearen Kennlinien, von den unteren bis in die hohen Frequenzen.

Ob Sie Ihre neuesten Song Ideen, ein Podcast oder den nächste Hit Ihrer Band aufnehmen, C01U Pro ist die einfachste und umfassendste Lösung für qualitativ hochwertige Aufnahmen auf einem Mac oder PC. Einfach einstecken und erstellen!

Auf diesen Seiten werden Sie eine detaillierte Beschreibung der Eigenschaften und Funktionen sowie Anweisungen zur Einstellung und Nutzung des C01U Pro USB Studio Kondensatormikrofons und eine vollständige Liste seiner Funktionen und Eigenschaften finden. Mit der richtigen Pflege und Wartung werden Sie Ihr C01U Pro viele Jahre lang problemlos nutzen können.

Falls Ihre Einheit je eine Reparatur benötigen sollte, ist eine Return Authorization (RA) Nummer [Rücksende-Genehmigungsnummer] erforderlich, bevor Sie Ihr Gerät an Samson schicken. Ohne diese Nummer wird das Gerät nicht angenommen. Wir empfehlen Ihnen, die Seriennummer zu notieren, um sie später zur Hand zu haben. Bitte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an und beantragen Sie eine RA Nummer, bevor Sie die Einheit einschicken. Bitte bewahren Sie das originale Verpackungsmaterial auf und schicken Sie das Gerät wenn möglich in der originalen Verpackung ein.

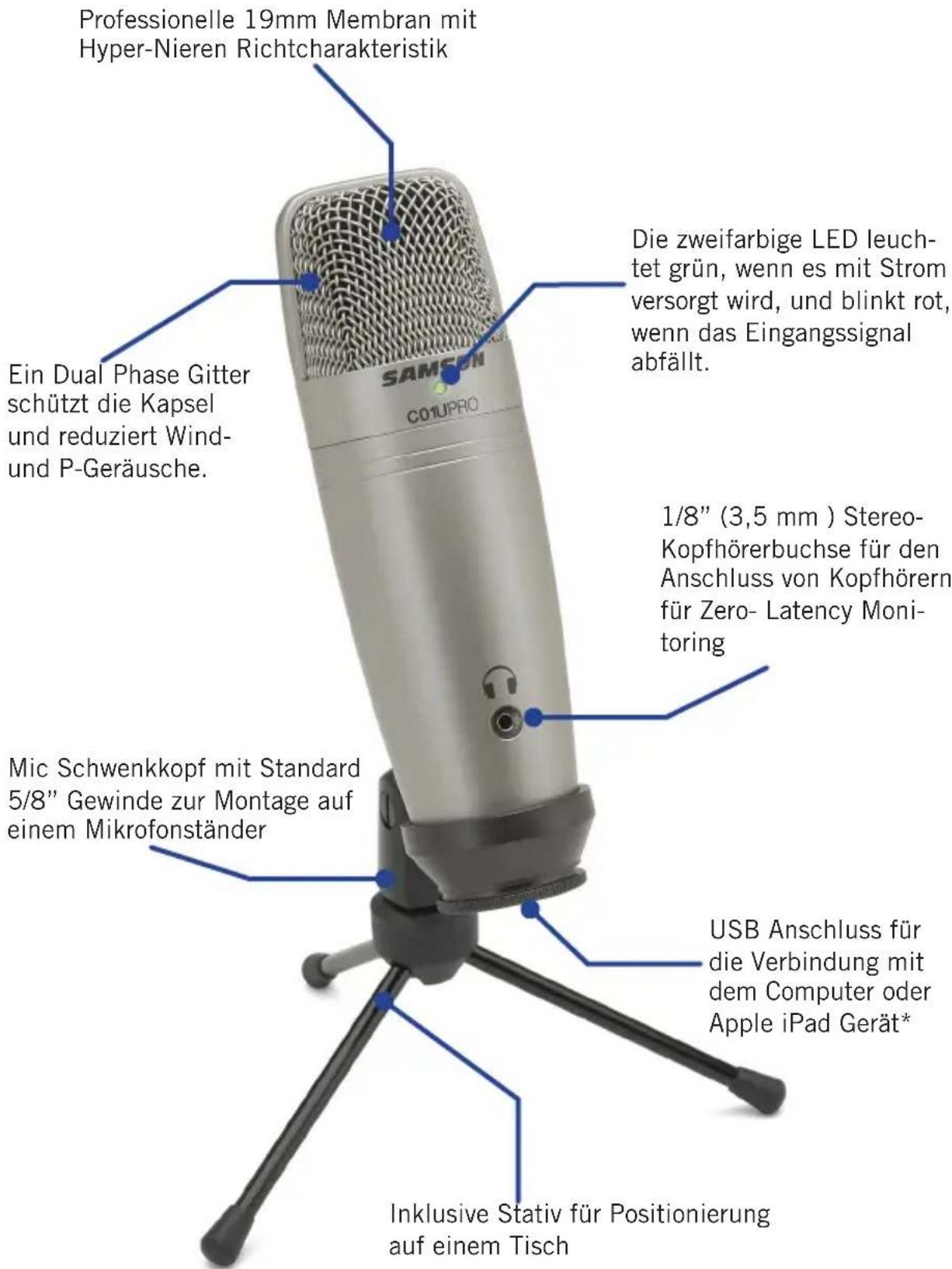

Funktionen

*Um es direkt mit einem iPad zu verbinden, müssen Sie das Apple iPad Camera Connection Kit oder Blitz- zu- Kamera- Adapter verwenden (nicht im Lieferumfang enthalten).

Kurze Betriebsanleitung

1

Montieren Sie das C01U Pro mit dem mitgelieferten Mikrofon Schwenkkopf auf dem Stativ oder dem Mikrofonständer.

Positionieren Sie das Mikrofon so, dass es in Richtung der aufzunehmenden Schallquelle ausgerichtet ist.

Schließen Sie das mitgelieferte USB Kabel an die USB Buchse an der Unterseite des Mikrofons und die andere Seite an einen freien USB Anschluss am Computer an.

Verbinden Sie anschließend Ihren Kopfhörer mit dem Kopfhörerausgang auf der Vorderseite des C01U Pro. Lesen Sie den Abschnitt auf Seite 6 über "Computer Setup". Dort erfahren Sie, wie Sie den Kopfhörer- Ausgangspegel einstellen.

4

Starten Sie Ihre Audio Software und wählen Sie das C01U Pro als Audio-Ein- und Ausgabegerät.

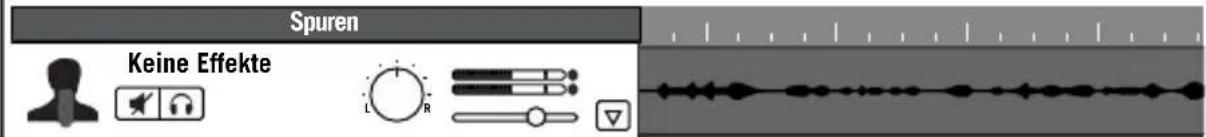

Richten Sie eine Mono- Aufnahmespur in Ihrer Software ein.

Mein Instrument ist verbunden mit:

Samson C01U Pro

Mono 1

Kurze Betriebsanleitung Forts.

4

Stellen Sie den Aufnahmelevel ein, indem Sie beim Singen oder Sprechen in das Mikrofon langsam die gewünschte Lautstärke des Mikrofons einstellen. Wenn Sie sehen, dass

die Peak Anzeige rot leuchtet, wird das Signal verzerrt. Drehen Sie den Regler des Mikrofoneingangs nach unten, bis die Peak Anzeige nicht mehr rot blinkt.

Der Kopfhörer wird eine Mischung aus dem direkten Signal, vom Mikrofon direkt aufgenommenen Ton und dem Audio Signal Ihrer Software wiedergeben. Wenn Sie nur den Ton von Ihrer Software hören möchten, müssen Sie das direkte Monitoring ausschalten (siehe "Computer Setup" auf Seite 6).

6

Betätigen Sie den RECORD / AUFNAHME Knopf und beginnen Sie die Aufnahme Ihrer Performance!

Computer Setup

Die Installation des C01U Pro ist sehr einfach. Sie nimmt nur wenige Minuten in Anspruch. Verbinden Sie einfach das mitgelieferte USB Kabel und beginnen Sie die Aufnahme Ihrer Performance. In den folgenden Abschnitten dieses Handbuchs bieten wir einige detaillierte Anweisungen zum Einrichten Ihres C01U Pro in Windows oder MAC OS.

Windows

1. Wen Sie das erste Mal das C01U Pro an eine USB Schnittstelle anschließen, installiert Windows die universellen USB Treiber für dieses Port.
2. Um das C01U Pro als Ihr Standard Eingabe- / Aufnahmegerät zu definieren oder die Einstellungen zu ändern, öffnen Sie Systemsteuerung, Hardware & Sound / Klang Einstellungen, und klicken Sie auf SOUND / KLANG. Unter der Registerkarte «Aufnahme» können aus der Liste der Geräte das Samson C01U Pro auswählen und klicken Sie dann den Als Standard definieren Knopf, um das Mikrofon als Standard Audio Eingabegerät einzustellen.
3. Um die Verstärkung des Mikrofons einzustellen, klicken Sie auf Eigenschaften und wählen Sie dann die Registerkarte Pegel. Verschieben Sie den Regler, bis das gewünschte Level erreicht ist. Wenn Sie sehen, dass die rote Clip LED häufig aufleuchtet, drehen Sie diesen Regler etwas herunter, bis die LED nicht mehr rot blinkt.
4. Um die Kopfhörerlautstärke einzustellen, wählen Sie die Registerkarte Playback / Wiedergabe, öffnen Sie die C01U Pro Properties / Eigenschaften, wählen Sie dann die Registerkarte Level / Lautstärke und stellen Sie die Master- Lautstärke des Computers ein.
5. Um das direkte Monitoring ein- oder auszuschalten, öffnen Sie die Lautsprecher-Eigenschaften, wählen Sie die Registerkarte Level / Lautstärke, klicken Sie dann auf das Mikrofon-Lautsprecher Symbol.

Apple MAC OS X

1. Um das Samson C01U Pro zu verwenden, stecken Sie es einfach ein. Die LED leuchtet auf um anzuzeigen, dass es über USB mit Strom versorgt wird. Der MAC erkennt das USB Audio Gerät und installiert den universellen Treiber automatisch.
2. Wählen Sie das C01U Pro als das Audio Eingabegerät des Computers. Öffnen Sie die Systemeinstellungen aus dem Dock oder aus dem Apple Hauptmenü.
3. Öffnen Sie als nächstes die Sound Einstellung, wählen Sie die Registerkarte Input / Eingabe und dann das C01U Pro. Um die Verstärkung des Mikrofons einzustellen, passen Sie den Eingangs- Lautstärkeregler am unteren Rand der Dialogbox Sound entsprechend an. Die Anzeige des Eingangspegels zeigt den Aufnahmepegel an.
4. Um die Wiedergabelautstärke einzustellen, klicken Sie in der Registerkarte Output / Ausgabe und wählen Sie CO1U Pro, stellen Sie die Ausgangslautstärker am unteren Rand des Sound Dialogfelds ein.
5. Um das direkte Monitoring ein- oder auszuschalten, öffnen Sie das Audio / MIDI Setup Programm im Utility Ordner, der sich im Programme Ordner befindet. Wählen Sie den C01U Pro, klicken Sie dann auf das Kontrollkästchen in der Spalte Thru im Audio / MIDI Setup.

Aufnahmetechniken

Das C01U Pro ist eine ausgezeichnete Wahl für viele Situationen, in denen Instrumente mit Mikrofonen aufgenommen werden. Nachfolgend finden Sie eine kurze Anleitung zur Verwendung des C01U Pro in einigen typischen Anwendungen:

Vocal

Positionieren Sie das Mikrofon direkt vor dem / der Sänger(in), so dass das Mikrofongitter zwischen 15 und 60 Zentimeter von ihm / ihr entfernt ist. Je näher sich der / die Sänger(in) an das Mikrofon bewegt, desto stärker steigt der Bass oder der niedrige Frequenzgang an. dies wird als Proximity-Effekt bezeichnet. Um den vollen Sound zu erreichen, sollte der / die Sänger(in) das Mikrofon in Richtung seines / ihres Mundes richten. Wenn einige Konsonanten wie «P und «S» im Pegel stark ansteigen, drehen Sie das Mikrofon ein wenig vom / von der Sänger(in) weg, so dass der Klang das Mikrofon leicht außerhalb der Mitte erreicht. Wenn es der Platz erlaubt, ist es vorzuziehen, diese Spitzen durch den Einsatz eines externen Pop Filters wie den MPF1 Pop Filter zu nehmen. Wenn Sie eine Gruppe von Sängern aufnehmen, sollten Sie darauf achten, sie an der Vorderseite des Mikrofons und nahe beieinander aufzustellen.

Akustische Gitarre

Es gibt eine Vielzahl von Möglichkeiten, mit dem C01U Pro eine akustische Gitarre aufzunehmen. Die optimale Positionierung des Mikrofons hängt von der Art des Instruments ab und davon, welche Art von Sound Sie aufnehmen möchten. Es kann notwendig sein, ein wenig mit verschiedenen Positionen zu experimentieren, um einen vollen und ausgewogenen Klang zu erzielen. Bei Abnahme einer Standard Akustikgitarre mit Stahlsaiten wird empfohlen, dass Sie das Mikrofon zu Anfang in einem Abstand von 15-30 cm vom Schallloch aufstellen, leicht aus der Achse heraus positioniert und in Richtung des Griffbretts gerichtet Wenn Sie von dieser Position aus das Mikrofon in Richtung Schallloch bewegen, wird das Mikrofon tiefere Frequenzen aufnehmen. Wenn Sie stattdessen höhere Frequenzen erfassen oder unerwünschte Bewegungsgeräusche ausfiltern möchten, bewegen Sie das Mikrofon in Richtung Griffbrett. Anders als bei einer Gitarre mit Stahlsaiten ist der Klang einer Gitarre mit Nylonsaiten, die mit Fingerpicking gespielt werden. Er ist in der Regel natürlich wärmer. Um einen gleichmäßigen, vollen Ton aufzunehmen, wird empfohlen, dass Sie das Mikrofon 7-15 cm über der Mitte der Brücke positionieren. Dies wird dabei helfen, die höheren Frequenzen hervorzuheben und den Klang der anschlagenden Finger aufzunehmen. Wenn das Mikrofon zu sehr den Schwerpunkt auf die niedriger Frequenz am Schallloch setzt, bewegen Sie das Mikrofon so, dass es leicht aus der Achse der Gitarre heraus steht. Wenn Sie zwei C01U Pro Mikrofone haben, versuchen Sie, eines am Griffbrett zu positionieren und das andere an der Brücke der Gitarre, oder stellen Sie Mikrofon in der Nähe der Gitarre und das zweite etwas weiter weg, um den Klang des Raumes zu erfassen, und mischen Sie dann beide Quellen zusammen.

Klavier

Es ist sehr anspruchsvoll, den Flügel mit einem Mikrofon zu erfassen. Es besteht eine Vielzahl von Möglichkeiten, ihn aufzunehmen. Für eine nahe Aufnahme des Klaviers positionieren Sie das C01U Pro so gerade im Inneren des Klaviers, zentriert zwischen dem Resonanzboden und dem offenen Deckel. Je näher Sie das

Aufnahmetechniken

Mikrofon in Richtung des Instruments bewegen, desto mehr wird das Mikrofon die tiefen Frequenzen aufnehmen. Für eine Aufnahme der Umgebung, wie es bei einer klassischen Performance verwendet wird, positionieren Sie das Mikrofon außerhalb des Klaviers in Richtung des offenen Deckels. Für den Klang eines eher zeitgenössischen Ensembles platzieren Sie zwei C01U Pro Mikrofone am Klavier, eins über den Bass-Saiten und eins über den hohen Saiten, wobei die Mikrofone untereinander einen Abstand von 15 - 30 cm haben sollten. Wenn Sie ein aufrecht stehendes Klavier mit einem einzelnen Mikrofon aufnehmen möchten, positionieren Sie das Mikrofon direkt zentriert über und vor dem Klavier, wobei der obere Deckel offen sein sollte. Wenn Sie zwei C01U Pro Mikrofone haben, positionieren die Mikrofone über der offenen Oberseite des Klaviers mit einem Mikrofon über den Bass-Saiten und dem anderen über den hohen Saiten. Sie können auch zwei Mikrofone vor der Kickboard Fläche positionieren, etwa 20 cm über den Bass- und den hohen Saiten.

Gitarrenverstärkung

Die Platzierung des Mikrofons bei der Aufnahme einer E-Gitarre kann den Ton genauso beeinflussen wie die Wahl des Instruments und des Verstärkers. Bei einer Gitarrenverstärkung werden in der Regel die Mikrofone nahe aufgestellt. Es müssen jedoch auch Überlegung hinsichtlich des Signaltyps gemacht werden, die der Verstärker produzieren wird. Obwohl Kondensatormikrofone wie das C01U Pro ein schnelles Einschwingverhalten aufweisen, können sie nicht gut mit extrem hohe SPL umgehen. Das C01U Pro sollte etwa 10 cm vom Gitter des Verstärkers platziert werden. Für einen helleren Klang sollte das Mikrofon in der Mitte des Lautsprecherkonus des Verstärkers aufgestellt werden. Durch die Bewegung des Mikrofon aus der Mitte des Lautsprechers heraus wird der Klang weicher, es rollt einige der hohen Frequenzen besser ab. Um mehr Raumklang hinzuzufügen, können Sie das Mikrofon vom Verstärker abgewinkelt oder weiter weg vom Lautsprecher aufstellen.

Overhead Drumkit

Dank des erweiterten hohen Frequenzgangs und seiner schnellen transienten Reaktion ist das C01U Pro hervorragend geeignet, als Mikrofon für die Overhead-Becken eingesetzt zu werden. Sie können das Mikrofon etwa mittig 1,5 Meter vor dem Drum-Kit und 15 - 60 cm über dem Kit positionieren. Für eine Stereoaufnahme stellen Sie zwei Mikrofone über dem Drumset in einem Abstand von etwa 150 cm auf. Auch wenn man Overhead-Mikrofone meistens für die Becken verwendet, kann man auch einen guten Sound des gesamten Kits erhalten. Sie können mit der genauen Platzierung etwas experimentieren, da die ideale Position von der Größe des Raumes abhängig ist und davon, ob Sie eine räumliche oder instrumentennahe Aufnahme möchten.

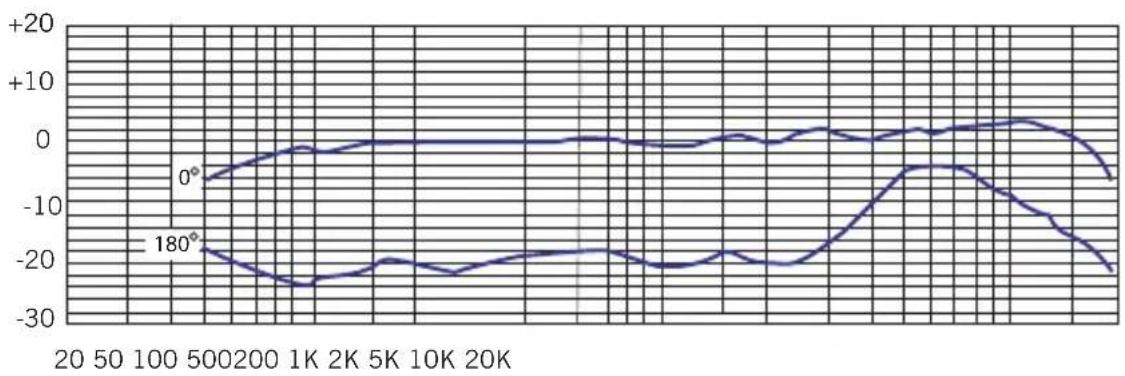

Spezifikationen

Frequenzgang 20\~18000 Hz

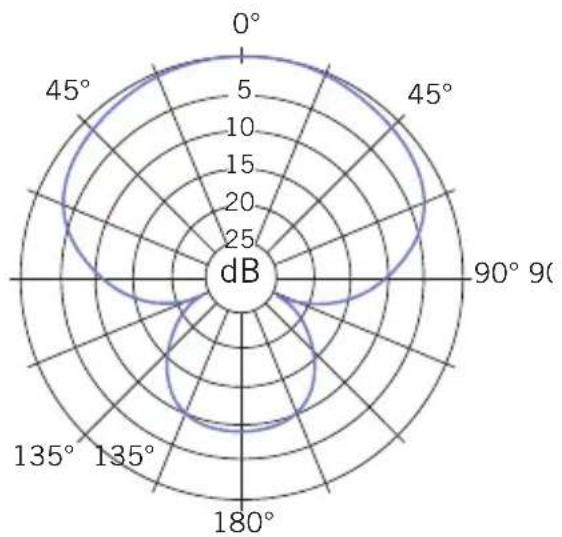

Richtcharakteristik

Superniere

Elementtyp «Back» Kondensatortyp

Membrandicke 3 Mikrons

Digital- Empfindlichkeit

Mind. Verstärkung

-40 dBFS/Pa

Max. Verstärkung

-4 dBFS/Pa

SPL

130 dB

Gewicht

1.06 lbs. (480 g)

Maße

Höhe: 7" (180 mm)

Breite: 2.125" (54 mm)

Tiefe: 2.125" (54 mm)

Liefergewicht

2.5 lbs.(1.15 kg)

Wir bei Samson verbessern ständig unsere Produkte. Daher können Spezifikationen und Bilder ohne vorherige Ankündigung geändert werden.

Systemkomponenten

• Samson C01U Pro USB Studio Kondensatormikrofon
• Mikrofon Schwenkkopf
• Ständer
• Ein (1) USB Kabel
• Benutzerhandbuch

Optionales Zubehör

- Samson SP01 erschütterungsfreie Halterung

Mindest- Systemanforderungen

Windows (PC)

• Windows XP/Vista/Win 7/Win 8
- 800MHz oder höher, 256 Mo RAM oder mehr, USB Port

Mac OS

• Mac OS X 10.4.9 oder höher
• 733MHz oder höher, 512MB RAM oder mehr, USB Port

DIESES GERÄT ENTSPRICHT TEIL 15 DER FCC BESTIMMUNGEN. DER BETRIEB UNTERLIEGT FOLGENDEN ZWEI BEDINGUNGEN: (1) DIESES GERÄT DARF KEINE SCHÄDLICHEN STÖRUNGEN VERURSACHEN, UND (2) DIESES GERÄT MUSS ALLE STÖRUNGEN VERTRAGEN, EINSCHLIESSLICH STÖRUNGEN, DIE UNERWÜNSCHTE FUNKTIONEN VERURSACHEN KÖNNEN. GEEIGNET FÜR DEN EINSATZ ZU HAUSE UND IM BÜRO.
