LM7x - Microfono SAMSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono a clip
Marca	Samson
Modello	LM7x
Elemento microfonico	Condensatore a elettreto
Dimensioni della capsula	6,59 mm
Direttività	Unidirezionale
Risposta in frequenza	50 Hz - 16 kHz
Sensibilità	-37 dB 1V/Pa ±3 dB a 1 kHz
Impedenza di uscita	2,2 kΩ ± 30%
Livello di pressione acustica massimo	130 dB
Tensione di funzionamento	1,5 a 12 V cc
Lunghezza dei cavi	4 × 1,2 m
Adattatori inclusi	3,5 mm (1/8 poll.), Hirose 4 pin, Switchcraft TA3F, Switchcraft TA4F
Accessori forniti	1 coprivento in pelliccia, 4 coprivento standard, clip, custodia da trasporto
Peso	2 g
Materiale dell'alloggiamento	Acciaio inossidabile di qualità marina
Posizionamento consigliato	A 20-25 cm dal mento, orientato verso la bocca
Manutenzione e pulizia	Pulire con un panno asciutto e non lanuginoso. Evitare umidità e prodotti chimici.
Sicurezza	Non esporre a temperature estreme, pioggia o umidità eccessiva. Scollegare prima di qualsiasi intervento di manutenzione.
Riparabilità	Pezzi di ricambio non disponibili. Contattare il servizio clienti Samson per qualsiasi riparazione.

Domande frequenti - LM7x SAMSON

Come fissare il microfono LM7x?

Fissare il microfono alla camicia o alla giacca utilizzando il clip fornito, a circa 20-25 cm dal mento, orientando la capsula verso la bocca. Fare un piccolo anello con il cavo per ridurre i rumori di cavo.

Quali adattatori sono forniti con il LM7x?

Il LM7x viene fornito con quattro cavi e adattatori: un connettore da 3,5 mm (per Sennheiser), un connettore Hirose a 4 pin (per Audio-Technica), un connettore Switchcraft TA3F (per AirLine e AKG) e un connettore Switchcraft TA4F (per Shure).

Qual è la direttività del LM7x?

Il LM7x ha una direttività unidirezionale (cardioide). Cattura principalmente il suono proveniente da davanti, migliorando la separazione e riducendo i rumori ambientali.

Come ridurre il rumore del vento o del respiro?

Utilizzare uno dei coprivento forniti: un coprivento in pelliccia per una riduzione massima, o i coprivento standard. Posizionarlo sulla capsula del microfono.

Il LM7x può essere utilizzato con altri sistemi wireless?

Sì, grazie ai quattro adattatori forniti, è compatibile con la maggior parte dei trasmettitori wireless portatili dei marchi Sennheiser, Audio-Technica, AKG e Shure.

Come scegliere l'adattatore giusto per il mio sistema?

Fare riferimento alla tabella nel manuale: il connettore da 3,5 mm è adatto per sistemi Sennheiser, il Hirose a 4 pin per Audio-Technica, il TA3F per AirLine/AKG e il TA4F per Shure. Allineare il cavo sul terminale filettato e avvitare senza forzare.

Qual è la sensibilità del LM7x?

La sensibilità è di -37 dB 1V/Pa ±3 dB a 1 kHz, che è un valore standard per i microfoni a clip.

Come pulire il microfono LM7x?

Pulire il microfono con un panno morbido e asciutto. Evitare acqua, solventi e detergenti abrasivi. Proteggerlo dall'umidità eccessiva.

Qual è la tensione di funzionamento del LM7x?

Il LM7x funziona con una tensione di 1,5 a 12 V cc, rendendolo compatibile con la maggior parte dei trasmettitori wireless.

Dove posso trovare il manuale completo del LM7x?

Puoi scaricare gratuitamente il manuale PDF su notice-facile.com. Contiene tutti i dettagli tecnici, gli schemi e le istruzioni per l'uso.

MANUALE UTENTE LM7x SAMSON

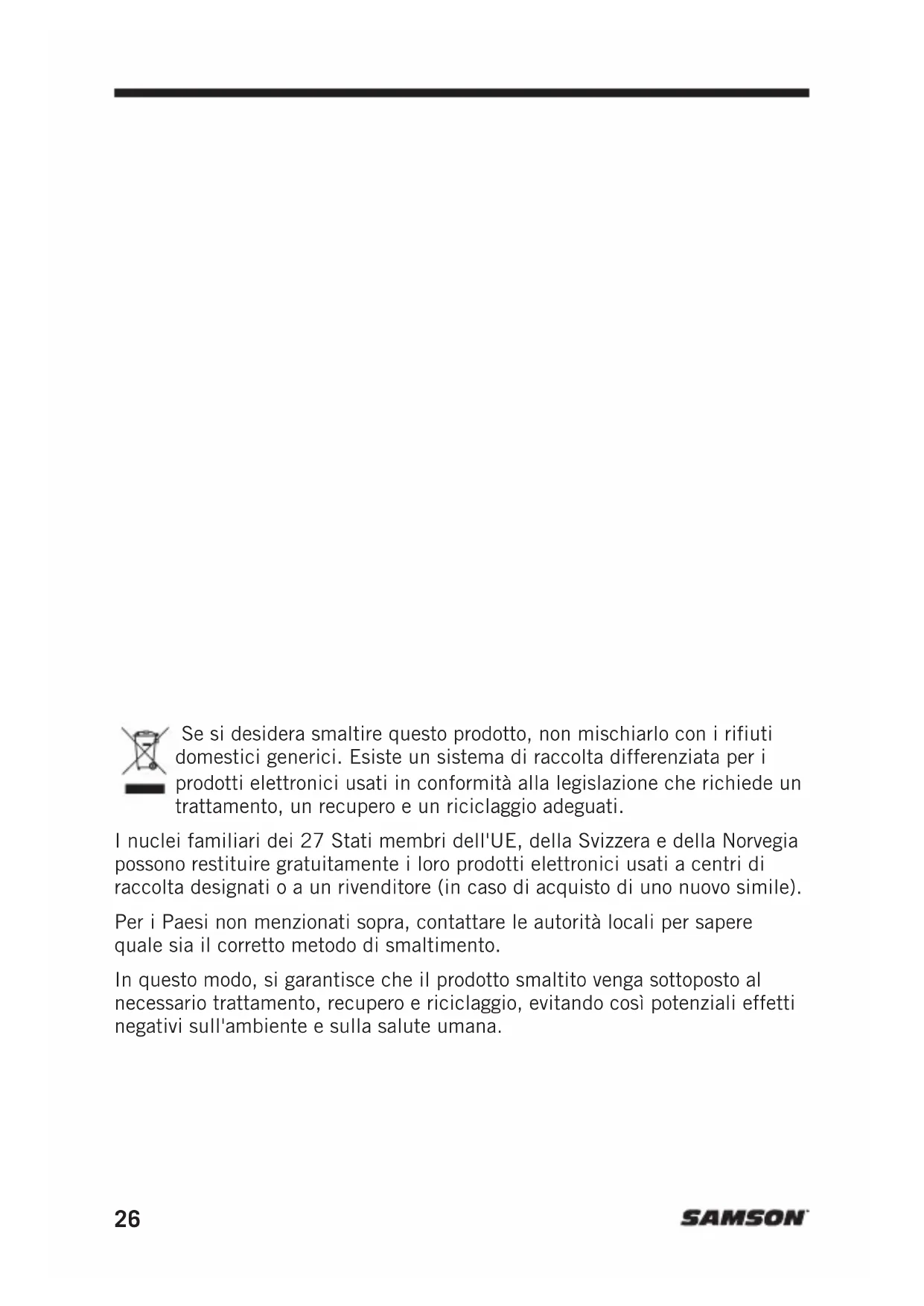

Se si desidera smaltire quello prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un systema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 27 Stati membri dell'UE, della Svizzera e della Norwegia possono restituire Gratisamente i loro prodotti elettronici usati a centri di raccolta designati o a un rivenditore (in caso di acquisto di uno nuovo simile).

Per i Paesi non menzionati sopra, contattare le autorità locali per sapere quale sia il corretto metod di smaltimento.

In quello modo, si garantisce che il prodotto smaltito venga sottomosto al necessario trattamento, recupero e riciclaggio, evitandoosi potenziali effetti negativi sull'ambiente e sulla salute umana.

Introduzione

Grazie per aver acquistato il microfono lavalier Samson LMx. Grazie a una qualità audio eccezionale, i microfoni lavalier LMx sono perfetti per presentazioni, trasmissioni, teatri e case di cultura.

L'LM7x presenta una capsula da 6,84 mm in un alloggiamento in acciaio inossidabile di tipo marino. Ha un modello di pickup unidirezionale, che acquisisce più suono davanti al microfono, creando una migliorie separazione e isolamento che si traduce in un maggiore guidagno prima di ricevere il feedback e una minore acquisizione dei suoni ambientali della stanza.

Il LM10x è un microfono a basso profilo con capsula da 3 mm e modello di pickup omnidirezionale. La risposta di frequenza fuori asse del microfono è lineare, ill che garantisce una riproduzione chiara e articolata indipendente alla posizione della capsula rispetto alla sorgente sonora.

I microfoni lavalier LMx sono particolaremente adatti per l'uso con i sistemi wireless Samson e, con quattro adattatori inclusi, i microfoni possono essere utilizzati con la maggior parte dei sistemi bodypack wireless di qualsiasi alto produttore. Il kit includeanchequattro schermi antivento e una custodia protettiva.

Realizzati con estrema cura e componenti di altissima qualità, i microfoni cavalier LMx offrono un suono eccezionalmente biano e articolato con prestazioni affidabili. In caso di dubbi o commenti sul microfono cavalier LMx o su qualsiasi altri prodotto Samson, contattarci all'indirizzo [e-mail].

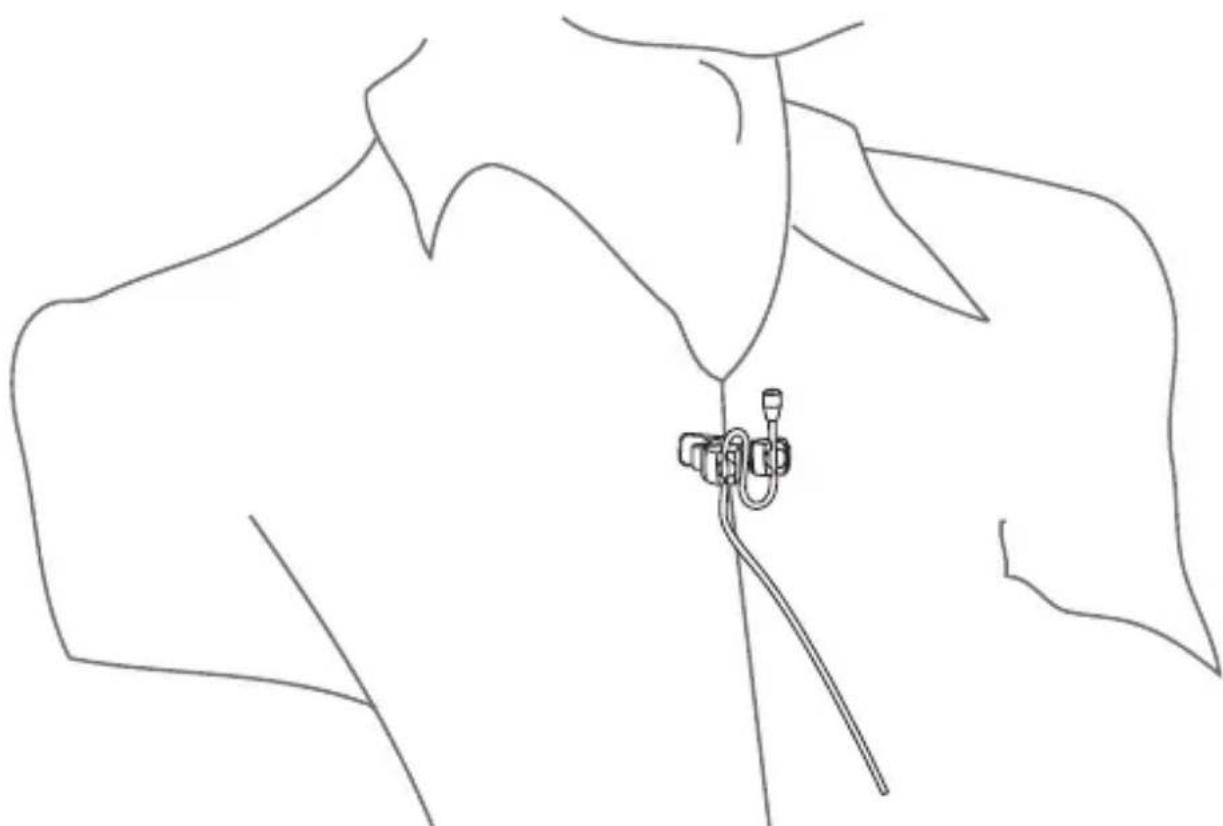

Posizionamento dell'LM10x

• Collegare il microfono alla maglietta o alla giacca dell'utente, utilizzando la clip per microfono inclusa, a circa 20-25 cm除去 ilrimpo con il microfono rivolto verso la bocca.
• L'utilizzo di un piccolo anello nel cavo del microfono aiuterà a ridurre il rumore del cavo quando l'utente si muove.
• Utilizzare uno degli schermi antivoento inclusi per ridurre il rumore del respiro o del vento, quando si utilizes il microfono all'aperto.
• Per nascondere ulteriormente il microfono, è possibile posizionarlo dietro gli indumenti, sebbene ciò influirà sulle prestazioni ad alta frequenza del microfono, dietro un pulsante, nell'attaccatura dei capelli oanche attaccandolo a un paio di occhiali.
• Mentre si parla nel microfono, ascoltare la qualità dell'audio e regolare il posizionamento del microfono fino a raggiungere un suono equilibrato.

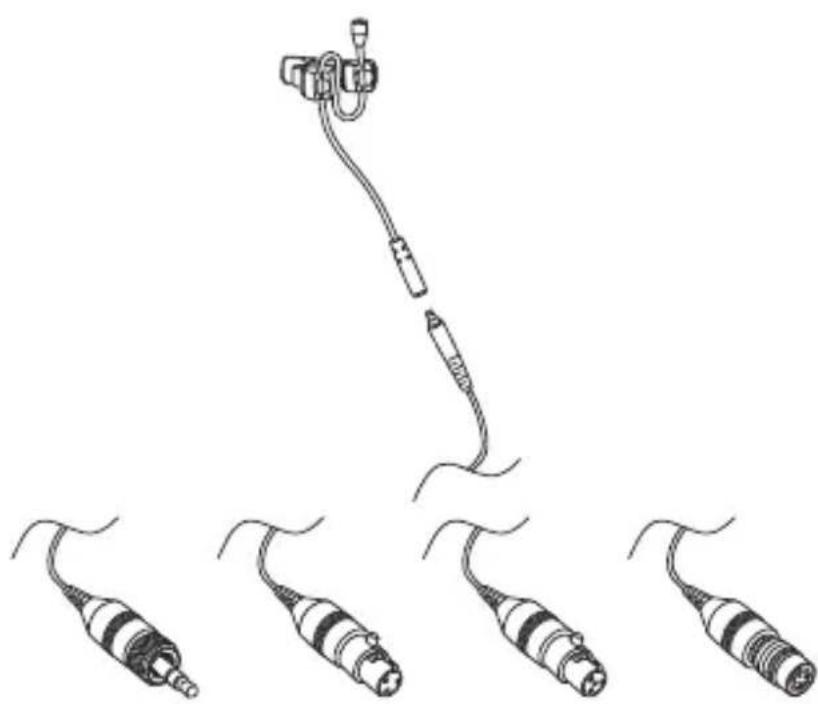

Utilizzo dei connettori removibili

I microfoni lavalier LM7x e LM10x includono quattro cavi con adattatori per alcuni dei più diffusi trasmettitori bodypack per microfoni wireless.

Connettore da 3,5 mm

Compatible con i sistemi wireless Sennheiser®

Connettore Hirose® a 4 pin

Compatible con i sistemi wireless Audio-Technica

Connettore Switchcraft® TA3F

Compatible con Samson AirLine ATX Series, Concert Series e gran parte dei sistemi wireless AKG®

Connettore Switchcraft® TA4F

Compatible con gran parte dei sistemi wireless Shure

Scegliere il cavo e il connettore compatibili con il proprio systema wireless.

Allineare il cavo al terminale filettato sul retro del cavo del microfono LM10x e avvitare il cavo alle cuffie. Non stringereccessivamente il cavo.

Specifiche

LM7x

Elemento microfono Condensatore a elettrete posteriori

Dimensione capsula 6,59 mm

Diagramma polare Unidirezionale

Risposta di frequenza 50 Hz-16 kHz

Sensibilità -37 dB 1 V/Pa ±3 dB a 1 kHz

Impedenza uscita 2,2k ± 30%

SPL massimo 130 dB

Tensionedi funzionamento 1,5-12VCC

Cavi 4x 1,4mm^*1,2m

antivento standard, clip per microfono, custodia protettiva

Peso prodotto 0,07 oz / 2 g

LM10x

Elemento Condensatore a elettrete posteriore

Diagramma polare Omnidirezionale

Risposta di frequenza 20 Hz-20 KHz

Sensibilità -45 dBV/Pa @1 kHz ±3 dB

Impedenza uscita 2k ± 30%

SPL massimo 130 dB

Rumore di fondo 30 dB(A)

Gamma dinamica 100 dB

Tensione di funzionamento 1,5-12 V CC

Cavi 4 × 0.1, 4 ~mm × 1, 2 ~m

Accessorii 4x schermi antivento standard, clip per microfono, custodia protettiva

Peso prodotto 0,15 oz / 4,2 g

Samson migliorava continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche alla preavviso.

Specifiche

LM7x

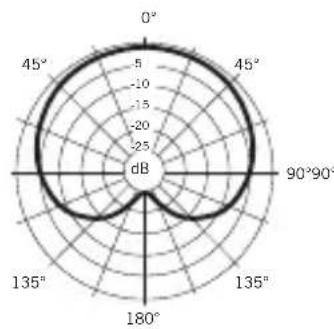

Diagramma polare

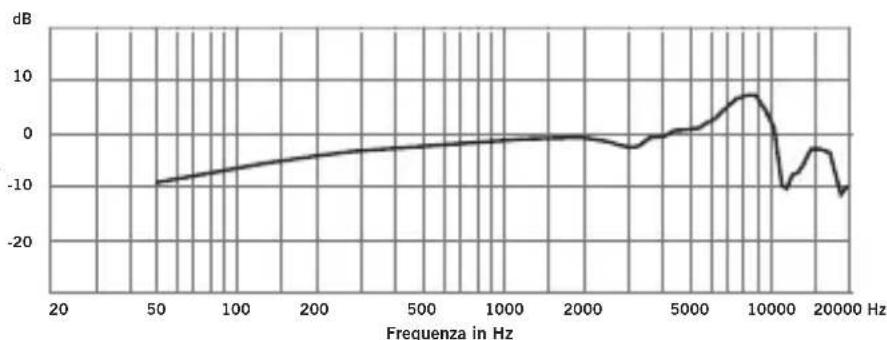

Risposta di frequenza

LM10x

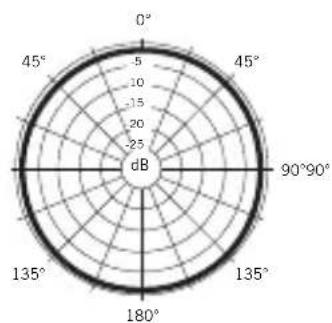

Diagramma polare

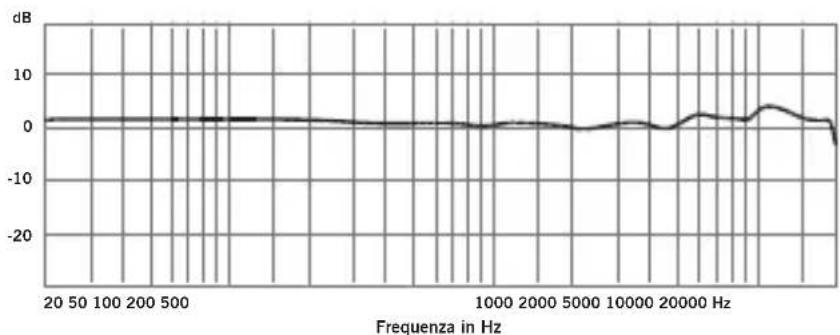

Risposta di frequenza
