Type de produit	Microphone USB à condensateur
Marque	Samson
Modèle	C01U PRO
Type de capsule	Condensateur à large diaphragme (19 mm)
Directivité	Cardioïde
Réponse en fréquence	20 Hz - 20 kHz
Échantillonnage	Jusqu'à 44,1 kHz / 16 bits
Connectique	USB type B (câble USB inclus)
Sortie casque	Jack 3,5 mm stéréo
Alimentation	Par port USB (5V DC)
Dimensions (L x l x h)	183 x 51 x 51 mm
Poids	540 g (avec pied et câble)
Matériau du boîtier	Métal et plastique
Pied inclus	Pied de table réglable
Fonctions principales	Enregistrement USB direct, retour casque sans latence, contrôle de gain, bouton mute
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Éviter les chocs et l'humidité. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Contactez le SAV Samson ou un centre agréé. Aucune pièce détachée grand public.
Informations générales	Microphone USB Plug-and-Play compatible Windows, Mac et Linux.

FOIRE AUX QUESTIONS - C01U PRO SAMSON

Comment brancher le microphone Samson C01U PRO à mon ordinateur ?

Branchez le câble USB fourni au microphone (port USB type B) et à un port USB de votre ordinateur. Le microphone est reconnu automatiquement comme périphérique audio (Plug-and-Play) sous Windows, macOS et Linux.

Le microphone fonctionne-t-il sans pilote supplémentaire ?

Oui, le C01U PRO est compatible Plug-and-Play. Aucun pilote n'est nécessaire pour les systèmes d'exploitation courants.

Comment régler le volume du casque et le niveau d'enregistrement ?

Utilisez la molette de gain située à l'avant du micro pour ajuster le niveau d'enregistrement. Le volume du casque se règle via le bouton dédié ou dans les paramètres audio de votre ordinateur.

Puis-je utiliser le microphone avec une console de mixage ou un préampli ?

Non, le C01U PRO est un microphone USB qui se connecte directement à un ordinateur. Il ne possède pas de sortie XLR, il ne peut donc pas être branché sur une console de mixage traditionnelle.

Comment activer/désactiver le son (mute) ?

Appuyez sur le bouton Mute situé sur le micro pour couper le son. Une LED s'allume pour indiquer que le micro est en sourdine.

Le micro a-t-il un filtre anti-pop intégré ?

Oui, le C01U PRO est équipé d'un filtre anti-pop intégré qui réduit les plosives. Pour une qualité optimale, un filtre anti-pop externe peut être ajouté.

Quel type de câble USB est inclus ?

Le câble USB fourni est un câble USB-A vers USB-B d'environ 2 mètres. Assurez-vous d'utiliser un port USB 2.0 ou supérieur.

Puis-je utiliser le micro avec un logiciel d'enregistrement (DAW) ?

Oui, le C01U PRO est reconnu comme une interface audio standard dans tout logiciel compatible (Audacity, GarageBand, FL Studio, etc.). Sélectionnez-le comme périphérique d'entrée.

Comment éviter les bruits de fond parasites ?

Placez le micro à environ 15-30 cm de la source sonore et utilisez un filtre anti-pop. Évitez les environnements bruyants et utilisez un support antichocs si nécessaire.

Où puis-je trouver la notice complète du Samson C01U PRO ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Vous pouvez également la demander par email dans une autre langue.

MODE D'EMPLOI C01U PRO SAMSON

Si vous souhaitez éliminer ce produit, ne le mettez pas aux ordures ménagères. Conformément à la législation, le ramassage des équipements électroniques se fait séparément pour en assurer le recyclage dans les règles de l'art.

Les ménages résidant dans les 28 Etats membres de l'U.E., en Suisse et en Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux déchetteries agréées ou chez un commerçant (en cas d'achat d'un appareil neuf similaire).

Pour les pays non cités, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur le mode d'élimination en vigueur.

En agissant ainsi, vous serez assuré que votre appareil sera traité, récupéré et recyclé dans les règles, prévenant ainsi les effets néfastes potentiels sur l'environnement et la santé humaine.

Introduction

Félicitations ! Vous venez d'acheter le micro de studio à condensateur USB Samson C01U Pro. Successeur du micro révolutionnaire Samson C01U, le C01U Pro est le produit du positionnement de Samson à l'avant-garde de la technologie des micros numériques. Il présente une grande capsule de 19 mm à diaphragme ultra-fine avec des convertisseurs numériques intégrés de grande qualité, une interface USB ainsi qu'une sortie casque pour un monitoring de latence zéro.

Il suffit de brancher le câble USB fourni, de lancer votre logiciel audio favori et de commencer l'enregistrement. Le C01U Pro reproduit fidèlement une grande diversité de sources sonores englobant les voix, les instruments acoustiques et les cymbales, pour n'en citer que quelques-unes. Il est également super pour la Voix sur IP, le chat et la webdiffusion. La réponse en fréquence étendue et la réponse transitoire rapide assurent une reproduction précise à caractéristiques linéaires de bas en haut.

Que vous enregistriez votre dernière idée de chanson, un podcast ou ce qui sera le grand tube de votre orchestre, le C01U Pro est la solution la plus simple et la plus complète pour un enregistrement de grande qualité sur Mac ou PC. Il vous suffit de le brancher et de vous mettre à créer !

Vous trouverez ici une description des fonctions du micro de studio à condensateur USB C01U Pro, les instructions détaillées pour sa mise en œuvre, son utilisation, ainsi que ses caractéristiques techniques complètes. Avec un entretien adapté et une ventilation suffisante, votre micro C01U Pro vous donnera satisfaction pendant de nombreuses années.

Pour faire réparer votre console, vous devez tout d'abord obtenir un numéro de retour auprès de Samson. Sans ce numéro, l'appareil ne sera pas

accepté. Nous vous conseillons de bien noter le numéro de série pour toute référence ultérieure. Appelez Samson au :

1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre unité. Conservez, si possible, l'emballage d'origine afin de l'utiliser en cas de retour.

Caractéristiques

*Pour le connecter directement à un iPad, vous devrez utiliser le Kit de Connexion d'un Appareil photo à l'iPad d'Apple ou l'Adaptateur pour appareil photo Lightning vers USB (non fourni).

Configuration rapide

1

Fixer le C01U Pro sur son trépied ou sur la griffe au moyen de l'élément pivotant ci-joint.

Positionner le micro dirigé vers la source sonore que vous allez enregistrer.

Branchez le câble USB ci-joint dans la prise USB située sous le micro, puis dans un port USB libre de votre ordinateur.

Ensuite, branchez votre casque sur la sortie casque situé à l'avant du C01U Pro. Voir le paragraphe relatif à la "Configuration par ordinateur", en page 6 pour découvrir comment régler le niveau de sortie du casque.

4

Lancez votre logiciel audio, puis sélectionnez le C01U Pro comme dispositif d'entrée et de sortie son.

Configurez une piste d'enregistrement mono sur votre logiciel.

Mon instrument est relié à :

Samson C01U Pro

Mono 1

Guide de prise en main (suite)

4

Réglez le niveau du CO1U Pro en faisant monter lentement le niveau du microphone pendant que vous chantez ou jouez d'un instrument dans le micro au niveau de volume

que vous avez sur scène. Si vous voyez l'indicateur de crête (peak) s'allumer en rouge, votre signal présentera une distorsion Réduisez le réglage de niveau du micro jusqu'à ce qu'il cesse de clignoter en rouge.

Le casque restituera un mélange du signal direct que le micro capte et le signal audio en retour de votre logiciel. Si vous ne voulez entendre que le signal audio en retour de votre logiciel, vous devrez désactiver le contrôle direct (voir "Configuration de l'Ordinateur", page 6).

6

Appuyez sur RECORD (ENREGISTREMENT) et commencez à capter votre prestation !

Configuration de l'ordinateur

L'installation du C01U Pro est une procédure simple qui ne prend que quelques minutes. Il suffit de brancher le câble USB ci-joint et de commencer l'enregistrement. Les paragraphes suivants du présent manuel donnent des instructions détaillées sur l'installation de votre C01U Pro sous Windows ou Mac OS.

Windows

1. La première fois que vous brancherez le C01U Pro sur un port USB, Windows installera les pilotes USB universels pour ce port.
2. Pour définir le C01U Pro comme étant votre dispositif d'entrée/d'enregistrement par défaut, ou pour modifier ses paramètres, ouvrez le Panneau de Configuration, paramètres de Matériel & Son, puis cliquez sur SON. Dans l'onglet Enregistrement, vous pouvez sélectionner le Samson C01U Pro dans la liste de périphériques, puis cliquer sur le bouton Par défaut pour le définir comme périphérique d'entrée audio par défaut.
3. Pour régler le gain du micro, cliquez sur le bouton Propriétés, puis sélectionnez l'onglet Niveaux. Faites coulisser le curseur jusqu'à ce que le niveau désiré soit atteint. Si vous trouvez que le témoin LED rouge CLIP (écrêtage) du micro s'allume souvent, abaissez ce réglage jusqu'à ce que le témoin LED cesse de clignoter en rouge.
4. Pour régler le niveau du casque, sélectionnez l'onglet Lecture, ouvrez les Propriétés du C01U Pro, puis sélectionnez l'onglet Niveaux et réglez le curseur Volume Principal de l'ordinateur.
5. Pour activer ou désactiver le contrôle direct, ouvrez les Propriétés de Haut-Parleurs, sélectionnez l'onglet Niveaux, puis cliquez sur l'icône Haut-parleur / Micro.

Apple MAC OS X

1. Pour utiliser le Samson C01U Pro, il suffit de le brancher. Le témoin LED s'allumera, signalant qu'il est alimenté par le port USB. Le Mac reconnaîtra le périphérique audio USB et installera directement le pilote universel.
2. Pour faire du C01U Pro l'entrée audio de l'ordinateur, ouvrez les Préférences Système depuis le Dock ou le menu Pomme principal.
3. Ensuite, ouvrez les Préférences de Son, choisissez l'onglet Entrée et sélectionnez C01U Pro. Pour régler le gain du micro, réglez le curseur de volume d'Entrée situé au bas de la boîte de dialogue Son. L'indicateur de Niveau d'Entrée donnera le niveau d'enregistrement.
4. Pour régler le volume de lecture, cliquez sur l'onglet Sortie, puis sélectionnez C01U Pro, réglez le curseur du volume de Sortie situé au bas de la boîte de dialogue Son.
5. Pour activer ou désactiver le contrôle direct, ouvrez l'utilitaire Audio/MIDI Setup situé dans le dossier Utilitaires se trouvant lui-même dans le dossier Applications. Sélectionnez le C01U Pro, puis cliquez sur la case à cocher dans la colonne Thru d'Audio/MIDI Setup (Configuration Audio/MIDI).

Techniques d'enregistrement

Le C01U Pro s'impose comme le micro idéal dans de nombreux cas de figure où il s'agit de capter le son des instruments. On trouvera ci-dessous une notice d'utilisation du C01U Pro dans quelques applications-types :

Chant

Placez le micro directement devant le chanteur de façon à ce que la grille soit à une distance d'environ 15 à 60 cm. Plus le chanteur se rapproche du micro, plus les graves ou la faible réponse augmentent ; ceci s'appelle l'effet de proximité. Pour un son optimal, le chanteur doit diriger la ligne médiane du micro vers sa bouche. Si certaines consonnes comme les P sont trop fortes, détournez légèrement le micro du chanteur de façon à ce que le son arrive au micro en étant légèrement excentré. Si vous disposez de suffisamment d'espace, il est préférable de prévenir ces pics en utilisant un filtre anti-souffle externe comme le Samson PS01. Pour enregistrer un groupe de chanteurs, demandez-leur de se placer devant et derrière le micro, tout près les uns des autres.

Guitare acoustique

Vous pouvez utiliser le C01U Pro avec une guitare acoustique de différentes façons. Le positionnement du micro dépend du type d'instrument que vous utilisez et de l'effet recherché. Il est peut-être nécessaire d'essayer différentes positions pour obtenir un son clair et équilibré. Lorsque vous enregistrez un instrument à cordes standard, placez le micro à 15 - 30 cm de l'instrument, légèrement désaxé en le dirigeant vers le bord de la touche. Depuis cette position, si vous rapprochez le micro de l'instrument, il captera davantage de basses fréquences. Si, en revanche, vous souhaitez capter davantage de hautes fréquences, ou supprimer les sons caverneux, rapprochez le micro de la touche. Contrairement à la guitare acoustique folk à cordes d'acier, la guitare classique à cordes nylon jouées en doigté pincé donne une sonorité naturellement plus chaude. Pour enregistrer un son équilibré, commencez par placer le micro à 7 - 15 cm au-dessus du chevalet. Ceci vous permet d'accentuer les hautes fréquences et de saisir l'attaque des doigts en doigté pincé. Si les graves sont trop fortes, éloignez le micro de la rosace en le désaxant légèrement. Si vous disposez de deux micros C01U Pro, placez-en un en face de la touche du manche et l'autre au-dessus du chevalet de la guitare, ou encore placez un micro près de la guitare et le second plus loin pour capter le son de la pièce et mélanger les deux.

Piano

Le piano à queue est un instrument très difficile à enregistrer ; il y a plusieurs manières différentes de disposer le micro. En prise rapprochée, placez le C01U Pro à l'intérieur du piano, entre la table d'harmonie et le couvercle ouvert. Plus vous rapprocherez le micro de l'instrument, plus il captera de basses fréquences. Pour enregistrer le son ambiant (comme en enregistrement de musique classique), placez le micro hors du piano, pointé vers le couvercle ouvert. Pour un son d'ensemble plus contemporain, placez deux micros C01U Pro dans le piano, l'un au-dessus des cordes graves et l'autre au-dessus des cordes aiguës, à 15 - 30 cm l'un de l'autre. Lorsque vous enregistrez un piano droit avec un seul micro, placez le micro juste au-dessus, devant le piano et centré, couvercle ouvert Si vous disposez de deux C01U Pro, placez l'un des deux micros au-dessus du couvercle ouvert, vers les

Techniques d'enregistrement

cordes basses et l'autre micro vers les cordes aiguës. Vous pouvez également placer deux micros devant la face avant du meuble à environ 20 cm au-dessus des cordes basses et des aiguës.

Ampli de guitare

Dans le cas de l'enregistrement d'une guitare électrique, le positionnement du micro peut avoir autant d'effet sur le son que le choix de l'instrument et de l'amplificateur. En général, l'enregistrement des amplis de guitaire se font en prise rapprochée, mais il faut tenir compte du type de signal que l'ampli produira. Alors que les micros à condensateur comme le C01U Pro ont une réponse transitoire rapide, il leur est impossible de traiter les niveaux de pression acoustique extrêmement élevés. Le C01U Pro devra être disposé à environ 10 cm de la grille de l'ampli. Pour un son plus éclatant, le micro devra être dirigé vers le milieu du cône d'enceinte de l'ampli. En décentrant le micro par rapport à l'enceinte, le son s'adoucit par atténuation d'une partie des hautes fréquences. Pour capter davantage l'acoustique de la salle, on peut incliner le micro pour le décentrer de l'amplificateur, ou encore le décentrer de l'enceinte.

Prise en overhead de batterie

En raison de sa réponse étendue dans les hautes fréquences et de sa réponse rapide aux transitoires, le C01U Pro est parfait en micro overhead de batterie. Vous pouvez disposer le micro centré devant la batterie, à environ 1,50 m, et au-dessus de la batterie, entre 30 et 60 cm. Pour les enregistrements en stéréo, placez deux micros au-dessus de la batterie à une distance comprise entre 0,90 et 1,50 m. Bien que les micros overhead soient utilisés principalement pour les cymbales, vous pouvez enregistrer toute la batterie et obtenir d'excellents résultats avec deux micros seulement. Vous devrez essayer plusieurs positionnements différents pour trouver le bon en fonction des dimensions de la pièce et de l'effet recherché (son d'ensemble ou prise rapprochée).

Caractéristiques techniques

Réponse en fréquence 20\~18000 Hz

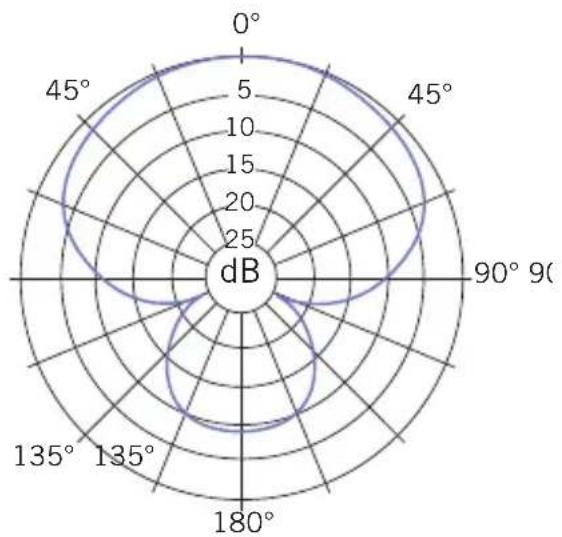

Directivité

Super-cardioïde

Type d'élément à rétro-condensateur

Epaisseur de la membrane 3 microns

Sensibilité numérique

Gain minimum

-40 dBFS/Pa

Gain maximum

-4 dBFS/Pa

Niv. de pression acoustique

130 dB

Poids

1,06 lbs. (480 g)

Dimensions

Hauteur : 7" (180 mm)

Largeur : 2,125" (54 mm)

Profondeur : 2,125" (54 mm)

Poids à transporter

2,5 lbs.(1,15 kg)

Chez Samson, nous améliorons nos produits en permanence ; certaines images et caractéristiques techniques sont donc susceptibles d'évoluer sans préavis.

Composants du système

• Micro à condensateur de studio USB Samson C01U Pro
• Pivot de micro
• Trépied
• Un (1) câble USB
  • Manuel d'utilisation

Accessoire en option

• Mac OS X 10.4.9 ou plus
• 733 MHz ou plus, 512 Mo de RAM ou plus, port USB

CE DISPOSITIF EST CONFORME A LA SECTION 15 DES REGLEMENTS DE LA FCC, CLASSE B. SON UTILISATION EST ASSUJETTIE AUX DEUX CONDITIONS SUIVANTES : (1) CE DISPOSITIF NE DOIT PAS PROVOQUER D'INTERFERENCES NOCIVES, ET (2) CE DISPOSITIF DOIT IMPERATIVEMENT SUPPORTER D'EVENTUELLES INTERFERENCES EN RECEPTION, Y COMPRIS CELLES QUI RISQUENT DE PROVOQUER UN FONCTIONNEMENT INTEMPESTIF. IL PEUT ETRE UTILISE A LA MAISON COMME AU BUREAU.
