Mercury MRX168A - Enceinte audio Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer amplifié
Marque	Hifonics
Modèle	Mercury MRX168A
Dimensions (L x H x P)	195 x 74 x 260 mm
Poids	Non spécifié
Alimentation	12 V DC (9-15 V), négatif à la masse
Fusible	20 A
Puissance de sortie RMS	100 W
Puissance de sortie Max.	200 W
Réponse en fréquence	30 – 150 Hz
Filtre passe-bas (LPF)	50 – 150 Hz, réglable
Filtre Subsonic	Fixé à 30 Hz
Déphasage (Phase Shift)	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Entrées audio	RCA et entrée haut niveau (HI LEVEL)
Allumage automatique	Oui, via détection DC offset (AUTO TURN ON)
Commande à distance de niveau de basses	Oui, incluse
Protection	LED PROTECT (rouge) pour surchauffe ou court-circuit
Montage	Doit être protégé contre secousses, vibrations, poussière ; câbles audio et alimentation séparés
Entretien	Vérifier régulièrement les connexions et la propreté des fusibles

FOIRE AUX QUESTIONS - Mercury MRX168A Hifonics

Comment installer l'amplificateur dans un véhicule 12 V à masse négative ?

Débranchez d'abord la borne négative de la batterie. Raccordez la borne GND au pôle négatif, puis la borne +12V à la batterie via un fusible (20 A) placé à moins de 30 cm de la batterie. Connectez le fil REM au récepteur autoradio. Utilisez des câbles de section adaptée.

Que faire si la LED PROTECT s'allume (rouge) ?

La LED PROTECT indique une surchauffe ou un court-circuit. Éteignez l'appareil, vérifiez l'impédance des haut-parleurs (trop basse) et les connexions. Résolvez le problème, l'amplificateur redémarrera automatiquement.

Puis-je utiliser l'entrée haut niveau et les RCA en même temps ?

Non, n'utilisez jamais les deux simultanément. Cela peut endommager sérieusement l'appareil. Choisissez un seul type d'entrée.

Comment fonctionne la fonction AUTO TURN ON ?

Placez l'interrupteur AUTO TURN ON sur ON. L'amplificateur détecte une tension DC (6 V) sur l'entrée haut niveau lorsque la source s'allume, et s'allume automatiquement. À l'extinction de la source, il s'éteint. La connexion REM n'est alors pas nécessaire.

Comment régler correctement le niveau d'entrée et le Bass Boost ?

Réglez le volume de l'autoradio à moitié, puis tournez le bouton LEVEL pour obtenir un volume sonore moyen. Utilisez le BOOST (0-12 dB) avec modération pour éviter la distorsion.

À quoi sert l'interrupteur PHASE ?

L'interrupteur PHASE permet de basculer entre 0° et 180°. Il sert à synchroniser le subwoofer avec les autres enceintes pour une meilleure intégration acoustique dans le véhicule.

Comment régler le filtre passe-bas (LPF) ?

Tournez le régulateur LPF entre 50 et 150 Hz pour ajuster la fréquence de coupure. Plus la valeur est basse, plus seules les fréquences graves passent. Adaptez-la au haut-parleur utilisé.

Puis-je commander le niveau de basses à distance ?

Oui, utilisez la commande à distance fournie. Branchez-la au connecteur BASS LEVEL CONTROLLER avec le câble inclus. Vous pouvez alors ajuster les basses depuis le siège conducteur.

Quel type de câble utiliser pour l'alimentation ?

Utilisez un câble de section suffisante (au moins 4 mm² recommandé) pour les bornes +12V et GND. Pour le REM, un câble de 0,5 mm² suffit.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez les connexions d'alimentation, le fusible (20 A) et la tension de la batterie (9-15 V). Assurez-vous que le fil REM (ou la fonction AUTO TURN ON) est actif. La LED POWER doit être verte.

MODE D'EMPLOI Mercury MRX168A Hifonics

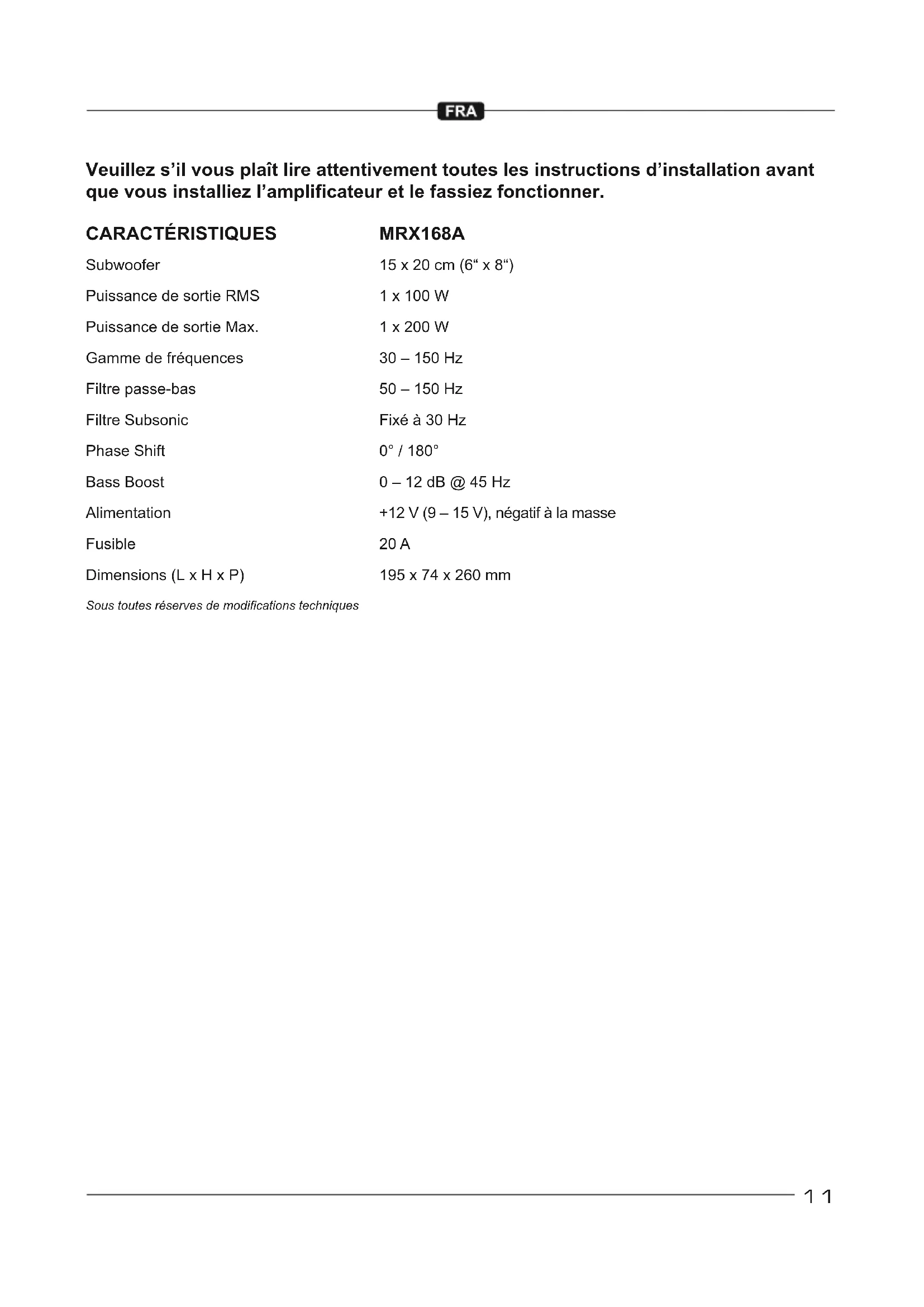

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES	MRX168A
Subwoofer	15 x 20 cm (6" x 8")
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	30 – 150 Hz
Filtre passe-bas	50 – 150 Hz
Filtre Subsonic	Fixé à 30 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	195 x 74 x 260 mm

Sous toutes réserves de modifications techniques

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépendent de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, l'ordinateur de bord, la ceinture de sécurité, le réservoir d'essence, etc.

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

Raccordez d'abord la borne GND de l'amplificateur [ 1 ] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [ 2 ] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif [ 3 ]. Le fusible [ 4 ] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [ 5 ] de l'amplificateur. Pour la connexion entre le branchement REM de l'amplificateur à l'appareil de commande, un câble de 0,5 mm ² de section est suffisant.

Câbles AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [6] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

L'entrée haut niveau HI LEVEL INPUT [7] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournis par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil. Utilisez la fiche de câble fournie pour connecter chaque port.

Fonction allumage automatique

Appuyez sur l'interrupteur AUTO TURN ON [8] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommée "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [7] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dès que la source est éteinte, l'amplificateur s'éteint également automatiquement. Dans ce cas, la connexion à REM [5] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipées de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

Réglage de la sensibilité d'entrée

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée LEVEL [9] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

Avec le régulateur BOOST [ 10 ], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

Interrupteur de PHASE

L'interrupteur PHASE [11] permet d'ajuster la phase entre 0° et 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

Filtre passe-bas réglable

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LPF [12]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

Commande à distance du niveau de BASSES

Avec la commande à distance [13] du niveau de basse fournie via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur BASS LEVEL CONTROLLER [14] avec le câble fourni.

Circuit de protection

La PROTECT LED [15] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [16] s'éclaire en vert, si l'amplificateur est en marche.
