Produkttyp	Aktiv-Subwoofer
Marke	Hifonics
Modell	Mercury MRX168A
Abmessungen (L x H x T)	195 x 74 x 260 mm
Gewicht	Nicht angegeben
Spannungsversorgung	12 V DC (9-15 V), Minus an Masse
Sicherung	20 A
RMS-Ausgangsleistung	100 W
Maximale Ausgangsleistung	200 W
Frequenzgang	30 – 150 Hz
Tiefpassfilter (LPF)	50 – 150 Hz, einstellbar
Subsonic-Filter	Fest bei 30 Hz
Phasendrehung (Phase Shift)	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Audioeingänge	RCA- und Hochpegeleingang (HI LEVEL)
Automatische Einschaltung	Ja, über DC-Offset-Erkennung (AUTO TURN ON)
Fernbedienung für Basspegel	Ja, inklusive
Schutz	LED PROTECT (rot) bei Überhitzung oder Kurzschluss
Montage	Muss vor Stößen, Vibrationen und Staub geschützt werden; Audio- und Stromkabel getrennt verlegen
Wartung	Regelmäßig Anschlüsse und Sauberkeit der Sicherungen überprüfen

Häufig gestellte Fragen - Mercury MRX168A Hifonics

Wie installiere ich den Verstärker in einem 12-V-Fahrzeug mit negativer Masse?

Trennen Sie zuerst den Minuspol der Batterie. Schließen Sie die GND-Klemme an den Minuspol an, dann die +12V-Klemme über eine Sicherung (20 A) in weniger als 30 cm Entfernung von der Batterie. Verbinden Sie das REM-Kabel mit dem Radioempfänger. Verwenden Sie Kabel mit ausreichendem Querschnitt.

Was tun, wenn die LED PROTECT (rot) aufleuchtet?

Die PROTECT-LED zeigt Überhitzung oder Kurzschluss an. Schalten Sie das Gerät aus, überprüfen Sie die Lautsprecherimpedanz (zu niedrig) und die Anschlüsse. Beheben Sie das Problem, der Verstärker startet automatisch neu.

Kann ich den Hochpegeleingang und die RCA gleichzeitig verwenden?

Nein, verwenden Sie niemals beide gleichzeitig. Dies kann das Gerät ernsthaft beschädigen. Wählen Sie nur einen Eingangstyp.

Wie funktioniert die AUTO TURN ON-Funktion?

Stellen Sie den Schalter AUTO TURN ON auf ON. Der Verstärker erkennt eine Gleichspannung (6 V) am Hochpegeleingang, wenn die Quelle eingeschaltet wird, und schaltet sich automatisch ein. Beim Ausschalten der Quelle schaltet er sich aus. Der REM-Anschluss ist dann nicht erforderlich.

Wie stelle ich den Eingangspegel und den Bass Boost richtig ein?

Stellen Sie die Lautstärke des Radios auf die Hälfte, drehen Sie dann den LEVEL-Regler, um eine mittlere Lautstärke zu erhalten. Verwenden Sie den BOOST (0-12 dB) sparsam, um Verzerrungen zu vermeiden.

Wozu dient der PHASE-Schalter?

Der PHASE-Schalter ermöglicht das Umschalten zwischen 0° und 180°. Er dient dazu, den Subwoofer mit den anderen Lautsprechern zu synchronisieren für eine bessere akustische Integration im Fahrzeug.

Wie stelle ich den Tiefpassfilter (LPF) ein?

Drehen Sie den LPF-Regler zwischen 50 und 150 Hz, um die Grenzfrequenz einzustellen. Je niedriger der Wert, desto tiefere Frequenzen werden durchgelassen. Passen Sie ihn an den verwendeten Lautsprecher an.

Kann ich den Basspegel per Fernbedienung steuern?

Ja, verwenden Sie die mitgelieferte Fernbedienung. Schließen Sie sie am BASS LEVEL CONTROLLER-Anschluss mit dem beiliegenden Kabel an. Sie können dann den Bass vom Fahrersitz aus einstellen.

Welches Kabel sollte ich für die Stromversorgung verwenden?

Verwenden Sie ein Kabel mit ausreichendem Querschnitt (mindestens 4 mm² empfohlen) für die +12V- und GND-Klemmen. Für REM reicht ein Kabel von 0,5 mm².

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie die Stromanschlüsse, die Sicherung (20 A) und die Batteriespannung (9-15 V). Stellen Sie sicher, dass das REM-Kabel (oder die AUTO TURN ON-Funktion) aktiv ist. Die POWER-LED sollte grün leuchten.

BEDIENUNGSANLEITUNG Mercury MRX168A Hifonics

DEU BEDIENUNGSANLEITUNG 3

ENG USER'S MANUAL 7

FRA MODE D'EMPLOI 11

ITA MANUALE D'USO 15

ESP MANUAL DE USO 19

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.

TECHNISCHE DATEN MRX168A

Subwoofer	15 x 20 cm (6" x 8")
Ausgangsleistung RMS	1 x 100 W
Ausgangsleistung Max.	1 x 200 W
Frequenzgang	30 – 150 Hz
Tiefpassfilter	50 – 150 Hz
Subsonicfilter	Fixiert bei 30 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 – 15 V), Minus an Masse
Sicherung	20 A
Abmessungen (B x H x L)	195 x 74 x 260 mm

Technische Änderungen vorbehalten

Zur Entsorgung des Geräts, beachten Sie bitte die Hinweise auf Seite 23.

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
  • Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

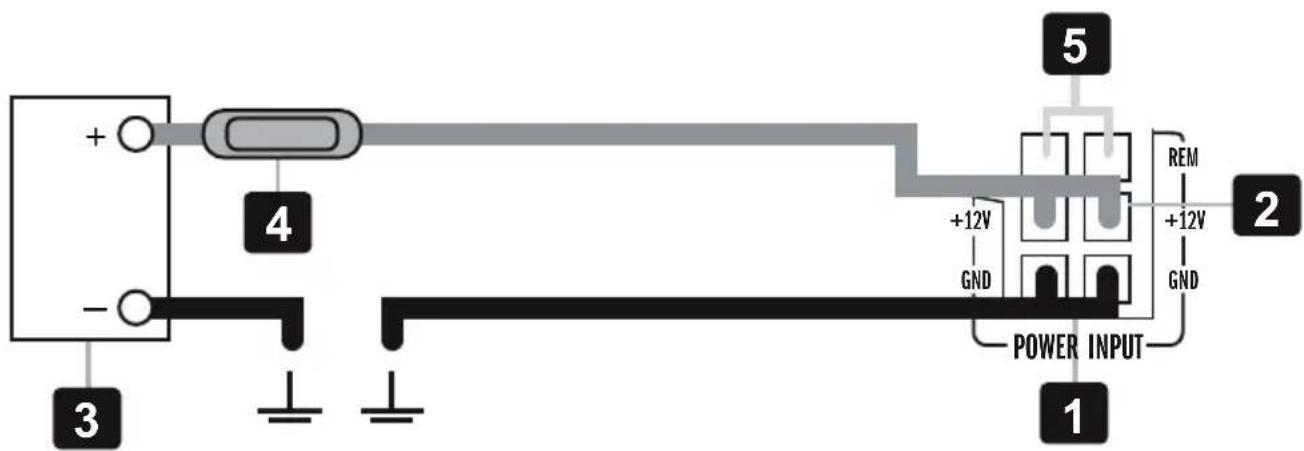

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss [1] des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [2] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie [3] verbunden werden. Diese Sicherung [4] sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.

Schließen Sie nun die Einschaltleitung [5] des Steuergeräts (Autoradio) an REM an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.

+ - 3 4 5 +12V GND POWER INPUT 1 REM +12V GND 2

AUDIOSIGNALKABEL

Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers [6] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern.

HOCHPEGELEINGÄNGE

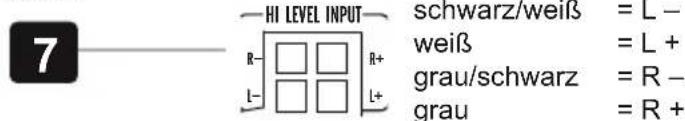

Die Hochpegeleingänge HI LEVEL INPUT [7] dienent zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.

Drücken Sie den Tastschalter AUTO TURN ON [8] in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [7] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [5] ist in diesem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

8 AUTO TURN ON ON OFF

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler LEVEL [9] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL [9] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL [9] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BOOST [10] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!

10 BOOST 0dB +12dB

SCHALTBARE PHASENLAGE

Mit dem Tastschalter PHASE [11] kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

11 PHASE 180° 0°

REGELBARER TIEFPASSFILTER

Mit dem Regler LPF [12] können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.

12 LPF 50Hz 150Hz

BASSPEGEL-FERNBEDIENUNG

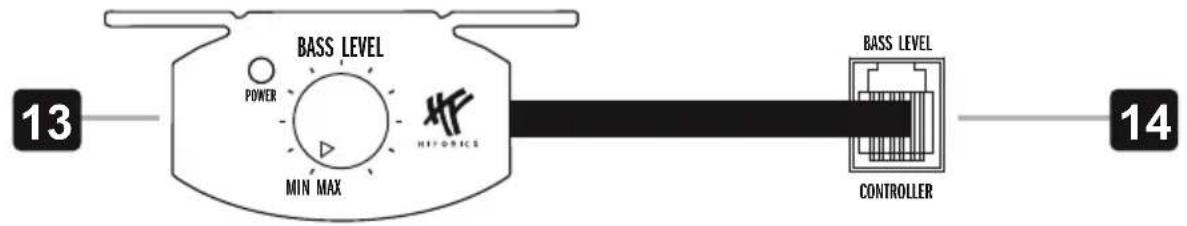

Mit der beiliegenden Kabel-Fernbedienung [13] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss BASS LEVEL CONTROLLER [14] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG

Die PROTECT LED [15] leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.

Die POWER LED [16] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

15 16 PROTECT POWER
