Zeus ZX82A - Lautsprecher Hifonics - Kostenlose Bedienungsanleitung

Marke	Hifonics
Modell	Zeus ZX82A
Produkttyp	Aktiv-Subwoofer
Lautsprecher	20 cm (8")
Passivstrahler	20 cm (8")
RMS-Leistung	1 x 200 W
Maximalleistung	1 x 400 W
Tiefpassfilter (LPF)	50 - 150 Hz @ 12/18 dB/Oktave
Subsonic-Filter	Fest auf 15 Hz
Phase	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Stromversorgung	+12 V (9 - 15 V), Masse negativ
Sicherung	25 A
Abmessungen (B x H x T)	245 x 245 x 245 mm
Audioeingänge	RCA und Hochpegeleingang (HI LEVEL)
Automatische Einschaltung	Ja (DC-Offset-Erkennung)
Fernbedienung für Bass	Ja (kabelgebunden)
Schutz	Überhitzung und Kurzschluss (rote LED)
Betriebsanzeige	grüne LED (POWER)
Installation	Empfohlen im Kofferraum, gute Belüftung erforderlich

Häufig gestellte Fragen - Zeus ZX82A Hifonics

Wie viel Leistung hat der Zeus ZX82A Verstärker?

Die RMS-Leistung beträgt 200 W und die maximale Leistung 400 W.

Wie schließe ich die Stromversorgung an?

Schließen Sie zuerst die GND-Klemme an die negative Masse der Batterie an. Verbinden Sie dann die +12-V-Klemme mit einem Stromkabel mit integrierter Sicherung, das weniger als 30 cm von der Batterie entfernt angebracht ist. Schließen Sie schließlich das REM-Kabel an den Fernbedienungsausgang des Radios an.

Kann ich den Hochpegeleingang ohne RCA-Ausgang verwenden?

Ja, das Gerät verfügt über einen Hochpegeleingang (HI LEVEL INPUTS) zum direkten Anschluss an die Lautsprecherkabel des Radios, falls dieses keine RCA-Ausgänge hat.

Wie funktioniert die automatische Einschaltung?

Stellen Sie den Schalter AUTO TURN ON auf ON. Der Verstärker erkennt einen Spannungsanstieg (6 V) am Hochpegeleingang, wenn die Quelle eingeschaltet wird, und schaltet sich automatisch aus, wenn die Quelle ausgeschaltet wird.

Wie stelle ich den Tiefpassfilter ein?

Drehen Sie den Regler LPF, um die Grenzfrequenz (50-150 Hz) einzustellen, und verwenden Sie den Schalter X-OVER SLOPE, um die Flankensteilheit (12 oder 18 dB/Oktave) zu wählen.

Wozu dient die Phaseneinstellung?

Der Schalter PHASE SHIFT ermöglicht die Wahl zwischen 0° und 180°, um die Reaktion des Subwoofers mit den anderen Lautsprechern im Fahrzeug zu synchronisieren.

Wie verwende ich den Bass Boost?

Der Regler BASS BOOST erhöht den Basspegel von 0 bis 12 dB bei 45 Hz. Achten Sie darauf, ihn nicht übermäßig zu verwenden, um Verzerrungen zu vermeiden.

Was tun, wenn die PROTECT-LED rot leuchtet?

Dies weist auf Überhitzung oder Kurzschluss hin. Schalten Sie das System aus, lassen Sie es abkühlen, überprüfen Sie Belüftung und Lautsprecherimpedanz. Beheben Sie das Problem, bevor Sie es wieder einschalten.

Wie installiere ich die Fernbedienung für den Bass?

Schließen Sie die mitgelieferte Fernbedienung mit dem beiliegenden Kabel an den Anschluss BASS LEVEL CONTROLLER an. Sie können dann den Basspegel vom Fahrersitz aus einstellen.

Welche Vorsichtsmaßnahmen sind bei der Installation zu beachten?

Trennen Sie die Batterie vor der Installation. Sorgen Sie für gute Belüftung, befestigen Sie den Verstärker fest, halten Sie Audiokabel von Stromkabeln fern, und stellen Sie sicher, dass Sicherung und Einstellungen zugänglich bleiben.

BEDIENUNGSANLEITUNG Zeus ZX82A Hifonics

BEDIENUNGSCANLEITUNG

USER'S MANUAL

MODE D'EMPLOI

MANUALE D'USO

MANUAL DE USO

ACTIVE

SUBWOOFER

SYSTEM

ZX82A

INHALTSVERZEICHNISTABLE OF CONTENTTABLE DES MATIÈRESOMMARIOINDICE

DEU BEDIENUNGSPANLEITUNG 3
ENG USER'S MANUAL 8
FRA MODE D'EMPLOI 13
ITA MANUALE D'USO 18
ESP MANUAL DE USO 23

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Veränder in Betriebnehmen.

TECHNISCHE DATEN ZX82A

Subwoofer	20 cm (8")
Passivmembran	20 cm (8")
Ausgangsleistung RMS	1 x 200 W
Ausgangsleistung Max.	1 x 400 W
Tiefpassfilter	50 - 150 Hz @ 12/18dB/Oktave
Subsonicfilter	Fixiert bei 15 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 - 15 V), Minus an Masse
Sicherung	25 A
Abmessungen (B x H x L)	245 x 245 x 245 mm
Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
  Die wahrend des Betriebs abgestrahnte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerätarf nicht in zu klinde oder unbelüftete Räume eingebaut werden. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel welt genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Storeinstrahlungen kommt kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
• Die Leistung und Zuverlösigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine seriemäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

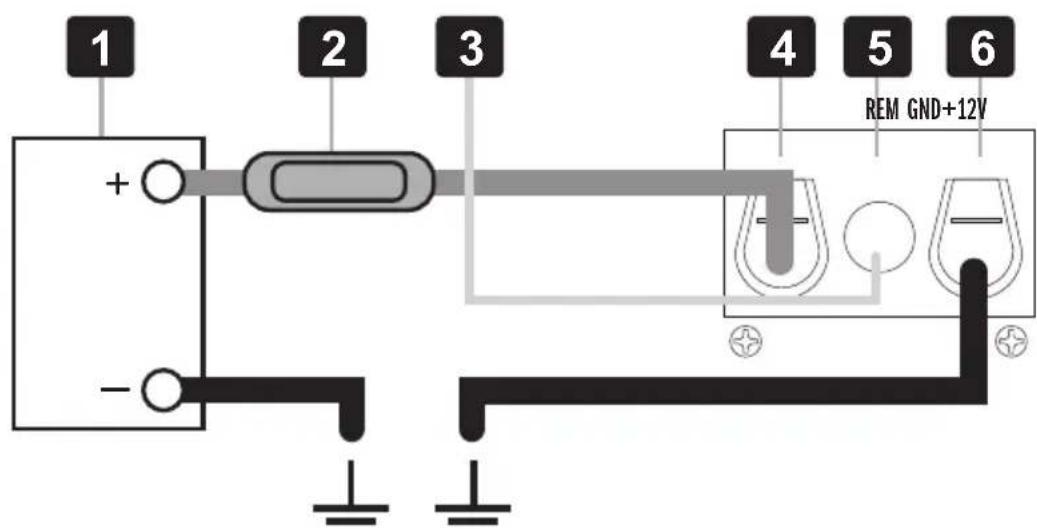

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (-) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verständers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

Stellen Sie zunachst eine Verbindung zwischen dem GND-Anschluss [6] des Verständers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollenn Schmutzreste sorgfältig vom Masse-Anschlusspunkt enternt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [4] des Verständers muss mit einem ausreichend dimensionierten Stromkabel mit integrierten Sicherung mit dem Pluspol der Batterie [1] verbunden werden. Diese Sicherung [2]) soll sie in Höhe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Laatsprecher-Anschlüsse ein.

Schlieben Sie nun die Einschaltleitung [3] des Steuergerats (Autoradio) an die REM-Buchse [5] des Verständlers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5mm^2 ausreichend.

AUDIOSIGNALKABEL

Beim Anschließlich der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verständerkers [7] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringn.

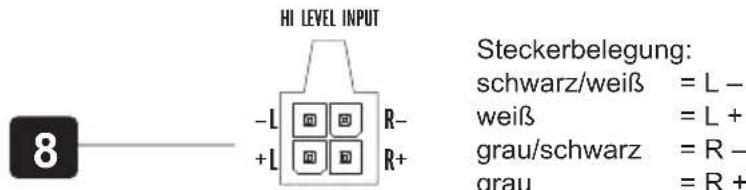

HOCHPEGELEINGÄNGE

Die Hochpegeleingänge HI LEVEL INPUT [8] dienen zur Ansteuerung des Verstärkers mittels Laufsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügbar. Verlangern Sie dazu die entsprechenden Laufsprecherkabel, die aus ihrem Steuergerät führen mit geeigneten hochwertigen Laufsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Laufsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochgegeleingänge und die Cinch-Eingänge gleichzeitig. Dies konnte das Gerät ernsthat Beschädigen.

AUTOMATISCHE EINSCHALTFUNKTION

Drücken Sie den Tastschalter AUTO TURN ON [9] in die Position ON. Der Veränderer erkennt dann beim Einsatzalten des Steuergerätes, bei einem am Hochpegeleingang [8] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Veränderer automatisch ein. Sobald das Steuererat wieder abgeschickt wird, schaltet sich der Veränderer ab. Der Anschluss für die Einschaltung [3] ist in thisem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion Funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen weniger alteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler LEVEL [10] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL [10] im Uhrzeigersinn, bis Sie aus den Laufsprechern leichte Verzerrungen horen. Dann drehen Sie den Regler LEVEL [10] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST [11] konnen Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. Achtung: Benutzen Sie diesen Regler mit Bedacht!

SCHALTBARE PHASENlage

Mit dem Tastschalter PHASE SHIFT [12] kann die Phasenlage auf 0^ oder 180^ geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER

Mit dem Regler LPF [13] konnen Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Freuenzen unterhalb der eingestellen Trennfrequenz verstärkt und der Subwoofer spielt praziser und leistungs-fahiger. Mit dem Schalter X-OVER SLOPE [14] kann zusätzlich noch die Flankensteilheit des Tiefpassfilters eingestellt werden. Die Flankensteilheit bestimmt, ob die hereaus gefilterten Freuenzen normal (12dB) oder stark (18dB) abgesenkt werden sollen.

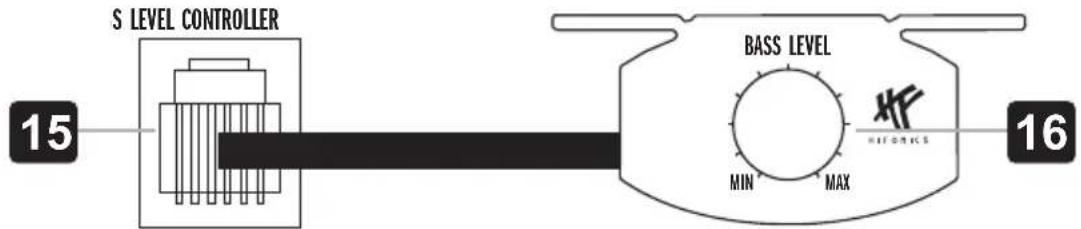

BASSPEGEL-FERNBEDIENUNG

Mit der beiliegenden Kabel-Fernbedienung [16] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss BASS LEVEL CONTROLLER [15] mit dem beiliegenden Kabel.

SCHUTZSCHALTUNG

Die PROTECT LED [17] leuchtet rot auf, wenn das Gerät überhützt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verständner automatisch aus. Diese soll nach Behebung des Problems wieder Funktionieren.

Die POWER LED [18] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Verstärker auf ordnungsgemäß Anschlüsse überprüfen.

Prufen Sie, ob die POWER aufleucht. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.
2. Die Sicherung(en) am Veränder überprüfen und nach Bedarf ersetzen.
3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.
4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Veränderter, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.
5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position befindet und der HI LEVEL INPUT korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge AUDIO INPUT nicht verwenden.

Punkt 2:

Die PROTECT LED leuchtet auf.

1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollen den Sie das System ausschalten und das Gerät abkühlen halten. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Punkt 3:

Den Veränderter auf Audioleistung überprüfen.

1. Stellen Sie safer, dass die RCA/Cinch-Kabel am Radio und Veränderk nicht beschadigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiweusw. Überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschalteten Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prufen warum beim Einsatzen des Verstärkers ein Knacken auftritt.
1. Das Eingangssignal zum Verträger entfernen und den Verträger ein- und ausschalten.
2. Ist das Gerausch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzogungseinschaltmodul am Steuererat anschließen.

Punkt 5:

Den Veränder auf übermäßig Motorengeräusche prufen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Laufsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Gerausch eliminiert ist, ist das umgangene Gerät die Ursache des Gerauschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prufen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prufen halten. Die ordnungsgemäß Funktion des elektrischen Systems am Fahrzeug prufen, undzar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spanningsreglers usw.
