Zeus ZX82A - Altoparlante Hifonics - Manuale utente e istruzioni gratuiti

Marque	Hifonics
Modello	Zeus ZX82A
Tipo di prodotto	Subwoofer amplificato
Altoparlante	20 cm (8")
Radiatore passivo	20 cm (8")
Potenza RMS	1 x 200 W
Potenza massima	1 x 400 W
Filtro passa-basso (LPF)	50 - 150 Hz @ 12/18 dB/ottava
Filtro subsonico	Fisso a 15 Hz
Fase	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Alimentazione	+12 V (9 - 15 V), negativo a massa
Fusibile	25 A
Dimensioni (L x A x P)	245 x 245 x 245 mm
Ingressi audio	RCA e ingresso alto livello (HI LEVEL)
Accensione automatica	Sì (rilevamento DC offset)
Comando a distanza dei bassi	Sì (cablato)
Protezione	Surriscaldamento e cortocircuito (LED rosso)
Indicatore di funzionamento	LED verde (POWER)
Installazione	Consigliata nel bagagliaio, buona ventilazione necessaria

Domande frequenti - Zeus ZX82A Hifonics

Qual è la potenza dell'amplificatore Zeus ZX82A?

La potenza RMS è di 200 W e la potenza massima di 400 W.

Come collegare l'alimentazione?

Collegare prima il terminale GND al negativo della batteria. Quindi, collegare il terminale +12 V a un cavo di alimentazione con fusibile integrato, posizionato entro 30 cm dalla batteria. Infine, collegare il cavo REM all'uscita di comando a distanza dell'autoradio.

Posso utilizzare l'ingresso alto livello senza uscita RCA?

Sì, l'apparecchio dispone di un ingresso alto livello (HI LEVEL INPUTS) per collegarsi direttamente ai cavi degli altoparlanti dell'autoradio se questo non ha uscite RCA.

Come funziona l'accensione automatica?

Impostare l'interruttore AUTO TURN ON su ON. L'amplificatore rileva un aumento di tensione (6 V) sull'ingresso alto livello quando la sorgente si accende, e si spegne automaticamente quando la sorgente viene spenta.

Come regolare il filtro passa-basso?

Ruotare il regolatore LPF per regolare la frequenza di taglio (50-150 Hz) e utilizzare l'interruttore X-OVER SLOPE per scegliere la pendenza (12 o 18 dB/ottava).

A cosa serve la regolazione di fase?

L'interruttore PHASE SHIFT consente di scegliere tra 0° e 180° per sincronizzare la risposta del subwoofer con gli altri altoparlanti del veicolo.

Come utilizzare il Bass Boost?

Il regolatore BASS BOOST aumenta il livello dei bassi da 0 a 12 dB a 45 Hz. Attenzione a non usarlo eccessivamente per evitare la distorsione.

Cosa fare se il LED PROTECT si accende in rosso?

Indica un surriscaldamento o un cortocircuito. Spegnere il sistema, lasciare raffreddare, verificare la ventilazione e l'impedenza degli altoparlanti. Risolvere il problema prima di riaccendere.

Come installare il comando a distanza dei bassi?

Collegare il comando a distanza fornito al connettore BASS LEVEL CONTROLLER utilizzando il cavo incluso. Potrete quindi regolare il livello dei bassi dal sedile del conducente.

Quali precauzioni prendere durante l'installazione?

Scollegare la batteria prima dell'installazione. Assicurare una buona ventilazione, fissare saldamente l'amplificatore, tenere i cavi audio lontani dai cavi di alimentazione e verificare che il fusibile e le regolazioni rimangano accessibili.

MANUALE UTENTE Zeus ZX82A Hifonics

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECHNICI ZX82A

Subwoofer	20 cm (8")
Radiatore passivo	20 cm (8")
Potenza di uscita RMS	1 x 200 W
Potenza di uscita Max.	1 x 400 W
Filtro passa basso	50 - 150 Hz @ 12/18dB/Ottava
Filtro Subsonic	Risolto a 15 Hz
Phase Shift	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Alimentazione	+12 V (9 - 15 V), negativo a massa
Fusibile	25 A
Dimensioni (L x A x P)	245 x 245 x 245 mm
Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo appearecchio e adatto unicamente ad essere collegato con un systema elettrico a 12 Volt con massa negativa.
• Il calore irradiato durante l'erogazione di potenza richiede un posizionamento con una sufficiente circolazione d'aria. E molto importante che le alette di raffreddamento del dissipatore non siano adiacenti ad una paratia che possa limitare la circolazione d'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati. E consigliabile una系統azione nel bagagliaio.
• Montare l'amplificatore in modo tale che sua complemente protetto da urti, polvere e sporcizia.
• Fare attenuation al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
• Fare attenuation al fatto che i controllingi e gli elementi di lavoro siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impiano dipendono alla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di unaInstallation con diversi altoparlanti o di un systema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della yettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

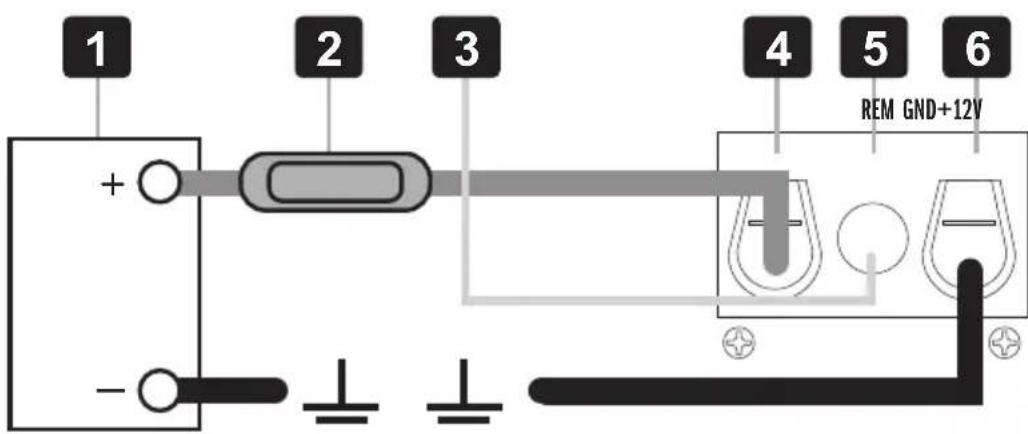

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto +12V siano sufficientemente dimensionati.

Innanzitutto create un collegamento tra il morsetto GND [6] dell'amplificatore e il polo negativo della batteria. E molto importante create un buon collegamento. Eliminare accuramente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può come consequences un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12V [4]iene collegato attraverso un cavo elettrico con un fusabile separato integrato, al polo positivo della batteria. Il fusabile [2] si dovrebbe trovare nelle vicinanze della batteria [1], per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusabile deve essere inferiore a 30~cm . Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del segnale di accensione [3] del autoradio alla presa REM [5] dell'amplificatore. Per l'allacciamento e sufficiente un cavo del diametro di 0,5mm^2

CAVI AUDIO

Collegare i cavi audio tra le uscite RCA dell'unità principale e gli ingressi RCA dell'amplificatore [7]. Consigliamo di effettuire un'installazione isolata, facendo passare il cavo di alimentazioneattraverso il sosto-porta che si trovava lungo il lato sinistro e il cavo audio attaverso il sosto-porta che si trovava sul lato destro, o viceversa. Cosi facendo, si riducono le interferenze determinate alla componente diafonica di disturbo dei canali audio.

INGRESSO ALTO LIVELLO

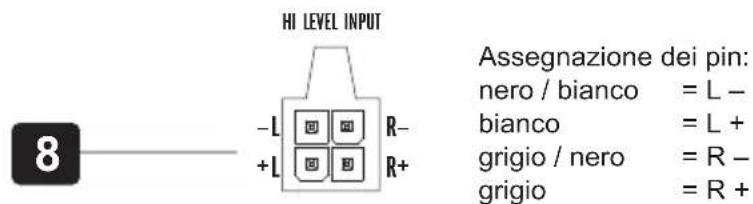

L'ingresso alto livello HI LEVEL INPUT [8] per connettere l'ingresso dell'apparecchio con I cavi degli altoparlanti nel caso la vostra sorgente non sua equipaggiata di uscite RCA.

Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente sono a dove volete posizionare il vostro appearechio.

NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'apparecchio.

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l'interruttore AUTO TURN ON [9] in posizione ON. Non appena si accende la sorgente, l'amplificatore rileva un aumento di tensione (6 Volt), un cosiddetto "DC offset", sull'ingresso ad alto livello [8] e quando si accende. Non appena si spegne la sorgente,anche l'amplificatore si spegne automaticamente [3].

NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

SENSIBILITA D'INGRESSO

La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli sorgente. Ruotare il regolatore [10] di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso LEVEL [10] in modo tale da ottenere un volume audio medio. Con但这a regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

BASS BOOST REGOLABILE

Mediante il controlo BASS BOOST [11] avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

INTERRUPTORE DI FASE

L'interruttore di fase [12] permette di impostare la fase tra 0^ e 180^ in base al tempo di funzionamento del segnale.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal filtrlo passa basso utilizzato il regolatore [13]. In quello modo solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificare ed il Subwoofer suonerà in modo più preciso ed efficente. Con l'interrottore X-OVER SLOPE [14] è possibile impostare la velocità di variazione del filtrlo passa basso. La velocità di risposta determina se le frequenze filtrate devono essere attenuate normalmente (12 dB) o alte (18 dB).

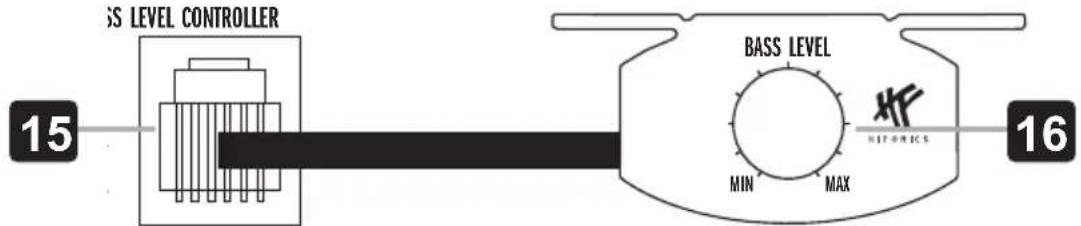

Con l'incluso controlo remoto [16] via cavo dei bassi puoi regolare il livello dei bassi ancche alla posizione di ascolto. Collegare il controlo remoto e il connettore BASS LEVEL CONTROLLER [15] con il cavo in do-tazione.

CIRCUITIDI PROTEZIONE

Il PROTECT LED [17] si accende in rosso quando l'amplificatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo Bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l'amplificatore automaticamente. L'amplificatore tornerà a funzionare normalmente dopo che il problema sera stato stato risolto.

II POWER LED [18] si accende in verde quando I' amplificatore funziona.

RISOLUZIONE DEI PROBLEMI

Se incontraste dei problemi后再o l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura 1:

Controllate che I'amplificatore abbia i collegamenti adeguati.

Controllate che la POWER LED sua accasa in verde. Se quello è il caso, passare al numero 3, altrimenti continuare.

1. Controllare il fusibile in linea sul cavo positivo della batteria. Sostituire, se necessario.
2. Controllare il fusibile sull'amplificatore. Sostituire, se necessario.
3. Controllate che la massa sa collegata al metallo non verniciato del telaio del veicolo. Se necessario effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 9 ai 16 volt di tensione al cavo positivo della batteria e al cavo di accensione del remote. Controllate che ci siano collegamenti di qualita per tutte le connessioni dell'amplificatore, l'impianto stereofonico e la batteria/porta fusibili. Se necessario, effettuare riparazioni o sostituzioni.
5. Controllare che l'interrotture AUTO TURN ON sia in posizione ON e HI LEVEL INPUT sua collegato correttamente, se non si utilizzato gli ingressi RCA AUDIO INPUT.

Procedura 2:

Gli indicatori luminosi per la PROTECT LED sono accesi in rosso.

1. Se il LED di Protezione è accesso significà che il dispositorio è stato utilizzato a livello di potenza troppo elevatorawn adeguato raffreddamento. Spagnere il systeme e lasciare che il dispositorio si raffreddi. Verificare che il systema di carica del veicolo mantenga la tensione adeguata. In caso persista il problema, potrebbe esserci un difetto nel dispositorio.

Procedura 3:

Verifica che ci sia audio in uscita dall'amplificatore.

1. Controllare che la linea ci cavi RCA si collegata opportunamente sua alla sorgente che all'amplificatore. Controllare che lungo l'intera lunghezza dei cavi non ci siano rotture, spellature, ecc. Verificare che alle entrate RCA si abbia AC con la sorgente accesa. Se necessaria, effettuare riparazioni o sostituzioni.

Procedura 4:

Rumori di accensione.

1. Scollegate il segnale d'entrata dell'amplificatore;spegnete eriaccendete l'amplificatore.
2. Se il rumore scomparisse, collegate il remote dell'amplificatore ad una sorgente con una uscita remote ritardata.

Procedura 5:

Verifica dell'amplificatore in caso si possa udire rumore di motore.

1. Stendete tutti cavi che trasportano segnale audio (RCA, cavi degli altoparlanti) lontano dai cavi di alimentazione e di massa.

OPPURE

1. Escludere tutte i componenti elettrici tra la sorgente e l'amplificatore (i). Collegate la sorgente direttamente all'ingresso dell'amplificatore. Se il rumore sparisse significa che i componenti saltati sono la causa del rumore.

OPPURE

1. Eliminate e rifate tutte le masse portandole ad un punto diverso dell'auto. Controllate che il punto di massa sia fatto su una superficie metallica pulita, alla vernice, ruggine, ecc.

OPPURE

1. Aggiungete un cavo ulteriori per la massa dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sua l'alternatore che tutto il circuito di ricarica del veicolo da un professionista. Controllate che il systema elettrico del veicolo sua funzionante, compreso il distributore, le candele, i cavi delle candele, il regolatore di tensione, ecc.
