MANUALE UTENTE Mercury MRX168A Hifonics

100 WATTS RMS / 200 WAT TS MAX. MRX168A15 Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplicatore e di metterlo in funzione. Con riserva di apportare modiche tecniche

DATI TECNICI MRX168A

Subwoofer Potenza di uscita RMS Potenza di uscita Max. Gamma di frequenza Filtro passa basso Filtro Subsonic Phase Shift Bass Boost Alimentazione Fusibile Dimensioni (L x A x P) 15 x 20 cm (6“ x 8“) 1 x 100 W 1 x 200 W 30 – 150 Hz 50 – 150 Hz Risolto a 30 Hz 0° / 180° 0 – 12 dB @ 45 Hz +12 V (9 – 15 V), negativo a massa 20 A 195 x 74 x 260 mm16

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

- Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa. - Montare l’amplicatore in modo tale che sia completamente protetto da urti, polvere e sporcizia. - Fare attenzione al fatto che i cavi d’ingresso e d’uscita siano sufcientemente lontani dai cavi dell’alimentazione elettrica, altrimenti si possono vericare irradiazioni di disturbo. - Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio. - Le prestazioni e l’afdabilità dell’impianto dipendono dalla qualità del montaggio. Afdare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo. - Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura. - Evitare qualsiasi danno o la rimozione dei componenti del veicolo come li, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.

ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE

ATTENZIONE: Prima di iniziare con l’installazione staccare il morsetto negativo della batteria dell’au- to, per evitare cortocircuiti. Il normale cablaggio elettrico nelle reti di bordo dell’auto non e sufciente per il fabbisogno di un amplicatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufcientemente dimensionati. Innanzitutto creare un collegamento tra il morsetto GND [ 1 ] dell’amplicatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni. L’attacco dell’amplicatore +12 V [ 2 ] viene collegato attraverso un cavo elettrico con un fusibile separato integrato, al polo positivo della batteria. Il fusibile [ 4 ] si dovrebbe trovare nelle vicinanze della batteria [ 3 ], per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria no al fusibile deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d’installazione compresi i collegamenti degli altoparlanti. Ora allacciare il cavo del segnale di accensione [ 5 ] del autoradio alla presa REM dell’amplicatore. Per l’al- lacciamento e sufciente un cavo del diametro di 0,5 mm

CAVI AUDIO Durante l‘installazione dei cavi audio tra le uscite RCA dell‘unità principale e gli ingressi RCA del dispositivo [ 6 ], i cavi audio e di alimentazione dovrebbe, se possibile, essere instradato lungo lo stesso lato del veicolo. Con- sigliamo di effettuare un‘installazione isolata, facendo passare il cavo di alimentazione attraverso il battitacco che si trova lungo il lato sinistro e il cavo audio attraverso il battitacco che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l‘interruttore AUTO TURN ON [ 8 ] in posizione ON. Non appena si accende la sorgente, l’amplica- tore rileva un aumento di tensione (6 Volt), un cosiddetto “DC offset”, sull’ingresso ad alto livello [ 7 ] e quindi si accende. Non appena si spegne la sorgente, anche l’amplicatore si spegne automaticamente [ 5 ]. NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

INGRESSO ALTO LIVELLO

L´ingresso alto livello HI LEVEL INPUT [ 7 ] per connettere l´ingresso dell’apparecchio con I cavi degli altopar- lanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA. Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente no a dove volete posizionare il vostro apparecchio. NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe dan- neggiare seriamente l´apparecchio. Utilizzare la spina del cavo in dotazione per collegare ciascun ter- minale. nero / bianco = L – bianco = L + grigio / nero = R – grigio = R +

SENSIBILITÀ D’INGRESSO

La sensibilità d’ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore [ 9 ] di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d’ingresso LEVEL [ 9 ] in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

CIRCUITI DI PROTEZIONE

Il PROTECT LED [ 15 ] si accende in rosso quando l´amplicatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l´amplicatore automaticamente. L´amplicatore tornerà a funzionare normalmente dopo che il problema sarà stato risolto. Il POWER LED [ 16 ] si accende in verde quando l´amplicatore funziona.

BASS BOOST REGOLABILE

Mediante il controllo BOOST [ 10 ] avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal ltro passa basso utilizzando il regolatore [ 12 ]. In questo modo solo le frequenze al di sotto della frequenza di crosssover scelta verranno amplicate ed il Subwoofer suonerà in modo più preciso ed efciente.

INTERRUTTORE DI FASE

L’interruttore di fase [ 11 ] permette di impostare la fase tra 0° e 180° in base al tempo di funzionamento del segnale.

CONTROLLO REMOTO DAL LIVELLO DEI BASSI

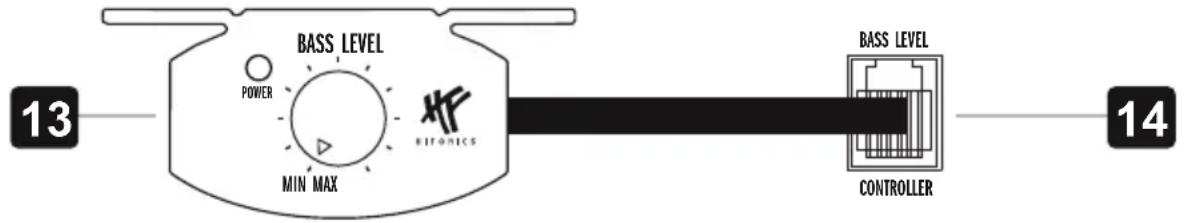

Con l´incluso controllo remoto [ 13 ] via cavo dei bassi puoi regolare il livello dei bassi anche dalla posizione di ascolto. Collegare il controllo remoto e il connettore BASS LEVEL CONTROLLER [ 14 ] con il cavo in do- tazione.
