Marca	Hifonics
Modelo	Zeus ZX82A
Tipo de producto	Subwoofer amplificado
Altavoz	20 cm (8")
Radiador pasivo	20 cm (8")
Potencia RMS	1 x 200 W
Potencia máxima	1 x 400 W
Filtro paso bajo (LPF)	50 - 150 Hz @ 12/18 dB/octava
Filtro subsónico	Fijo a 15 Hz
Fase	0° / 180°
Refuerzo de graves	0 - 12 dB @ 45 Hz
Alimentación	+12 V (9 - 15 V), negativo a masa
Fusible	25 A
Dimensiones (An x Al x Pr)	245 x 245 x 245 mm
Entradas de audio	RCA y entrada de alto nivel (HI LEVEL)
Encendido automático	Sí (detección de offset DC)
Control remoto de graves	Sí (con cable)
Protección	Sobrecalentamiento y cortocircuito (LED rojo)
Indicador de encendido	LED verde (POWER)
Instalación	Recomendada en el maletero, buena ventilación necesaria

Preguntas frecuentes - Zeus ZX82A Hifonics

¿Cuál es la potencia del amplificador Zeus ZX82A?

La potencia RMS es de 200 W y la potencia máxima de 400 W.

¿Cómo conectar la alimentación?

Conecte primero el terminal GND a la masa negativa de la batería. Luego, conecte el terminal +12 V a un cable de alimentación con un fusible integrado, colocado a menos de 30 cm de la batería. Finalmente, conecte el cable REM a la salida de control remoto de la radio.

¿Puedo usar la entrada de alto nivel sin salida RCA?

Sí, el dispositivo tiene una entrada de alto nivel (HI LEVEL INPUTS) para conectarse directamente a los cables de los altavoces de la radio si esta no tiene salidas RCA.

¿Cómo funciona el encendido automático?

Coloque el interruptor AUTO TURN ON en ON. El amplificador detecta un aumento de voltaje (6 V) en la entrada de alto nivel cuando la fuente se enciende, y se apaga automáticamente cuando la fuente se apaga.

¿Cómo ajustar el filtro paso bajo?

Gire el control LPF para ajustar la frecuencia de corte (50-150 Hz) y use el interruptor X-OVER SLOPE para elegir la pendiente (12 o 18 dB/octava).

¿Para qué sirve el ajuste de fase?

El interruptor PHASE SHIFT permite elegir entre 0° y 180° para sincronizar la respuesta del subwoofer con los demás altavoces del vehículo.

¿Cómo usar el refuerzo de graves?

El control BASS BOOST aumenta el nivel de graves de 0 a 12 dB a 45 Hz. Tenga cuidado de no usarlo en exceso para evitar distorsión.

¿Qué hacer si el LED PROTECT se enciende en rojo?

Esto indica sobrecalentamiento o cortocircuito. Apague el sistema, deje enfriar, verifique la ventilación y la impedancia de los altavoces. Resuelva el problema antes de volver a encender.

¿Cómo instalar el control remoto de graves?

Conecte el control remoto incluido al conector BASS LEVEL CONTROLLER usando el cable incluido. Así podrá ajustar el nivel de graves desde el asiento del conductor.

¿Qué precauciones tomar durante la instalación?

Desconecte la batería antes de la instalación. Asegure una buena ventilación, fije el amplificador firmemente, aleje los cables de audio de los cables de alimentación, y verifique que el fusible y los ajustes permanezcan accesibles.

MANUAL DE USUARIO Zeus ZX82A Hifonics

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS	ZX82A
Subwoofer	20 cm (8")
Radiador pasivo	20 cm (8")
Potencia de salute RMS	1 x 200 W
Potencia de salute Max.	1 x 400 W
Filtro de paso bajo	50 - 150 Hz @ 12/18dB/Octava
Filtro Subsonic	Fijo a 15 Hz
Phase Shift	0° / 180°
Bass Boost	0 - 12 dB @ 45 Hz
Suministro électrique	+12 V (9 - 15 V), negativo a tierra
Fusible	25 A
Dimensiones (A x A x P)	245 x 245 x 245 mm

Reservados los derechos de realizar Cambios技术和cincios.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo esADEUCADO solo para la conexion a un systema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con sufiente circulacion de aire. Es muy importante que las aletas refrigeradoras del cuero de refrigeracion no esten situadas al lado de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugaresPEGUEiros o sin ventilacion.
  Recomendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la susidad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrjan producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferan ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependeran de la calidad del montaje. Por el, le recomendamos que el aparato sea montado por un experto.
• Evite causar daños o alterar accidentalmente elementos originales del vehúculo como cables, ordinador de a bordo, cinturones de seguridad etc. Tenga en cuenta la ubicación del deposito de combustible antes de realizarrialquier perforación.

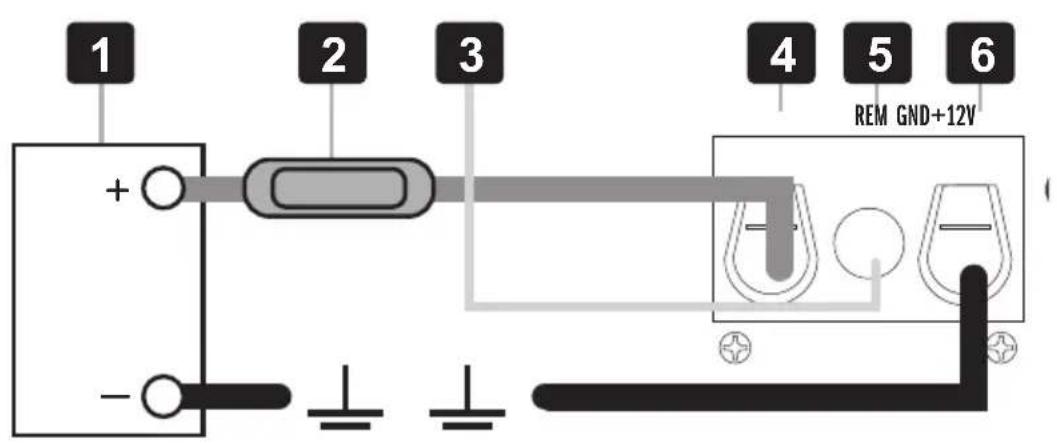

CONEXIONES DE ALIMENTACION Y ENCENDIDO

ATENCLON: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacrar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegúrese de que los cables electricos que van al GND y al borne de +12V sean de la dimisión sufiente.

En primer lugar, conecte el terminal GND [6] del amplificador y el polo negativo de la bateria. Es muy importante establercer una buena connexion, por lo que deben retiring los restos de sueidad de los+puntos de connexion de la bateria. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V [4] se unirá mediante un cable electrico con fusible integrado al polo positivo de la bateria. El fusible [2] deben estar situado cerca de la bateria [1], y la longitud del cable del polo positivo que va desde la bateria al fusible deben ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizzato con la totalidad de los trabajo de instalacion incluyendo la connexion de los altevoces.

Luego conecte el cable de encendido remoto [3] desde la unidad principal con el terminal REM [5] del amplificador. Un cable con una seccion transversal de 0.5mm2 es adequado.

CABLE AUDIO

Conecte los cables de audio entre lassonianas RCA de la unidad principal y las entradas RCA del amplificador [7]. En la instalacion del audio cable entre la calidad RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atencion a que el audio cable y el cable de alimentacion electrica no sean tendidos en el mismo lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conducto izquierdo del cable y del audio cable en el conducto derecho o bien vice versa. Illo reduce la diafonia de interferencias frete a la audio-renal.

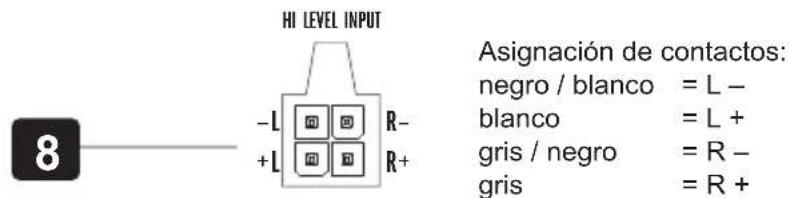

ENTRADAS DE ALTO NIVEL

La entrada de alto nivela HI LEVEL INPUT [8] esADECuada para conectar la entrada de dispositivo con cablede altavoz si su unidad radio-CD no esta dotada de calidas de previo.Amplie los cables de salida de la unidad radio-CD hasta la ubicacion del dispositivo con cable de altavoz adecuado que pueda proportionarle su instalador autorizzato.

ATENCL: Jamas utilize la entrada de alta y RCA al mesmo tiempo. Esto peute occasionar graves daños al dispositivo. Tenga mucho cuidado en que los cables de alta jamas entren en contacto con masa.

AUTO ENCENDIDO

Pulse el interruptor AUTO TURN ON [9] en la posicion ON. Cuando la unidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamado "DC Offset" a工程技术 de la senal de entrada conectada en la entrada de alta [8]. Entonces, el amplificador también se enciende. Tan primo la unidad de sonido se apague, el amplificador se apagará automatistically. En este caso la connexion REM de encendido [3] no es necesaria.

NOTA: esteistema suele的功能ar con el 90% de las unidades de audio ya que normalmente está dotadas de salute de Alta. Solamente en algunos unidades antiguas que se pueda encontrar en el mercado, el sistemas de Auto Encendido no funciona.

SENSIBILIDAD DE ENTRADA

El nivel de entradauede adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada LEVEL [10] de forma que se escuche un volumen medio.En esta posicion, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofometrico optima.

BASS BOOST REGULABLE

Con el regulador BASS BOOST [11] se pueda ajustar el nivel de 0 - 12dB.

INTERRUPTOR DE FASE

El interruptor de fase [12] permite modifier la fase de 0^ a 180^ para ajustarla a la acustica del vehiculo.

FILTRO DE PASO BAJO REGULABLE

Selección el corte de fecuencia deseado en el regulator LPF [13]. De esta forma, solo las fecuencias por defaulted del corte serán amplificadas y el subwoofer funciona más preciso y eficientemente. Con el interruptor X-OVER SLOPE [14]] se puedaaabstar la velocidad de giro del filtro de paso bajo. La velocidad de respuesta determina si las fecuencias filtradas deben atenuarse normalmente (12dB) o altas (18dB).

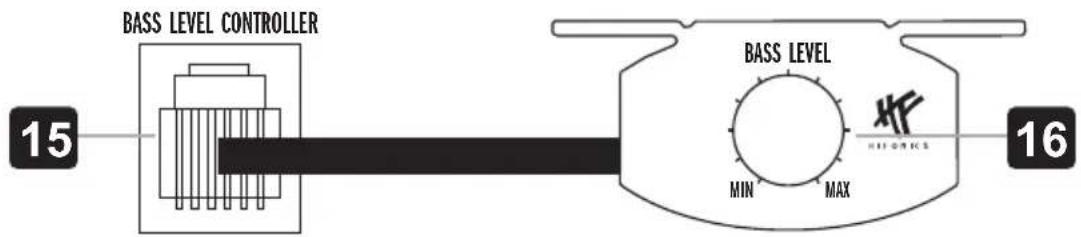

CONTROL REMOTO DE GRAVES

Con el control remoto de graves [16] suministrado, pueda ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudaráocular. Conecte el control remoto y el conector BASS LEVEL CONTROLLER [15] con el cable incluido.

CIRCUITO DE PROTECCION

El POWER LED [17] encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occurre el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador vuela a functionar por si solo una vez solventado el problema.

EI PROTECT LED [18] encendido en verde significa que el Amplificador funciona normalmente.

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de solucion de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado.

Compruebe que este encendida la luz de POWER LED en verde. Si este es el caso, al paso 3, de othera manera, continu.

1. Compruebe el fusible en linea en el cable positivo de la bateria. Cambie si es necessario.
2. Compruebe los fusibles en el amplificador. Cambie si es necessitiesio.
3. Compruebe que la connexion a tierra este conectada a metal limpio en el chasis del vehiculo. Repare o cambie si es necessario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la bateria y en el cable de encendido de la unidad remota. Compruebe la calidad de las conexiones de ambos cables en el amplificador, estereo y bateria / porta-fusibles.

Repare o cambie si es necessario.

1. Verifique que el interruptor AUTO TURN ON este en la posicjON y HI LEVEL INPUT este conectado correctamente, si no uses las entradas RCA AUDIO INPUT.

Procedimiento 2:

La luz de PROTECT LED está encendida en rojo.

1. Si el LED de proteccion es ta encendido, es un signo de que el systema esta functionando a elevado rendimiento sin la ventilacion adecauda. Aseguese de que existe suficientie circulacion de aire alrededor del aparato. Apague el systema y permita que el aparato se enfrie. Compruebe que el alternador del vehiculo esta funcionan do y aportando la carga necessaria al systema eletrico del vehiculo. Si el voltaje es adecaudo y estas medidas no solucionan el problema, el fallo(puedevenir deldispositivo.

Procedimiento 3:

Compruebe la salute de sonido del amplificador.
1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo largo del cable para ver si está retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estereo encendido. Repare o cambie si es requisiteo.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estereo de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tiene chasquidos al encender.

1. Desconecte la seals de entrada al amplificador y encienda y apague el amplificador.
2. Si el ruido se elimina, conecte el conductor remote del amplificador a la unidad fuente con un modulo de encendido de retardo.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que llevan señales (RCA, cables de altavoces) lejos de los cables de alimentación y de tierra.
2. Desvierial ytos los componentes elctricos entel estre y los amplificadores.Conee el estreo directamente a la路口 del amplificador. Si el ruido desaparece el componente que esta siendo desviado es la Cause del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en lugaras differentes. Verifique que el situó de connexion a tierra está limpio,que sea metal brilloso sin pintura, oxido,etc.

0

1. Añada un cable a tierra secundario desde el terminal negativo de la batería al chasis de metal o al bloque del motor del vehiculo.

0

1. Haga que su mecánico pruebe la energia del alternador y la batería. Verifique que el Sistema electrico del vehiculo esté enorden, incluyendo el distribuidor, las bujias, los cables de las bujías, el regulator de voltaje, etc.

HIFONICS

Zeus

Audio Design GmbH

Am Breilingsweg 3 - D-76709 Kronau/Germany

Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
