Titan TDA200R - Lautsprecher Hifonics - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer-Verstärker für Auto
Modell	Hifonics Titan TDA200R
RMS-Ausgangsleistung	1 x 300 W
Maximale Ausgangsleistung	1 x 600 W
Tiefpassfilter (LPF)	50 – 150 Hz, Flanke 12/18 dB/Oktave
Subsonic-Filter	Fest auf 15 Hz
Phasendrehung	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Stromversorgung	+12 V (9 – 15 V), Masse negativ
Sicherung	25 A
Abmessungen (L x H x T) - Version 8"	65 x 29 x 31 cm
Gewicht	Ca. 8 kg
Audioeingänge	RCA und Hochpegel (HI LEVEL INPUT)
Auto-Turn-On-Funktion	Ja (Signalerfassung am Hochpegeleingang)
Fernbedienung des Basspegels	Ja (im Lieferumfang)
Schutz	Thermisch, Kurzschluss, Überlast (rote LED)
Pflege und Reinigung	Vor der Reinigung das Gerät vom Stromnetz trennen. Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit und Installation	Installation durch einen Fachmann empfohlen. Polarität beachten. Montage an einem belüfteten Ort. Sicherung in der Nähe der Batterie (weniger als 30 cm).
Garantie	2 Jahre (vorbehaltlich der Herstellerbedingungen)

Häufig gestellte Fragen - Titan TDA200R Hifonics

Wie schließe ich die Stromversorgung des Hifonics Titan TDA200R-Verstärkers an ?

Trennen Sie die Batterie. Verbinden Sie die GND-Klemme mit einer ausreichend dimensionierten Leitung mit der Fahrzeugmasse. Schließen Sie die +12V-Klemme über eine Sicherung (25 A) an, die weniger als 30 cm von der Batterie entfernt ist. Schließen Sie schließlich das REM-Kabel an den Fernbedienungsausgang des Radios an oder nutzen Sie die Auto-Turn-On-Funktion.

Was tun, wenn die Schutz-LED (PROTECT) rot leuchtet ?

Dies weist auf Überhitzung oder Kurzschluss hin. Schalten Sie das System aus, lassen Sie es abkühlen. Überprüfen Sie die Impedanz der Lautsprecher und die Verbindungen. Stellen Sie sicher, dass der Verstärker gut belüftet ist. Wenn das Problem bestehen bleibt, wenden Sie sich an einen Fachmann.

Wie stelle ich den Tiefpassfilter (LPF) am Titan TDA200R ein ?

Drehen Sie den LPF-Regler zwischen 50 und 150 Hz, um die Trennfrequenz an Ihren Subwoofer anzupassen. Verwenden Sie den X-OVER SLOPE Schalter, um je nach gewünschter Flankensteilheit 12 dB oder 18 dB pro Oktave auszuwählen.

Kann ich die RCA-Eingänge und den Hochpegeleingang gleichzeitig nutzen ?

Nein, verwenden Sie niemals beide gleichzeitig. Dies könnte den Verstärker ernsthaft beschädigen. Wählen Sie je nach Quelle eine der beiden Optionen.

Wie aktiviere ich die Auto-Turn-On-Funktion ?

Stellen Sie den Schalter AUTO TURN ON auf ON. Der Verstärker erkennt automatisch das Eingangssignal (ab 6 V am Hochpegeleingang), um sich mit der Quelle ein- und auszuschalten. Diese Funktion funktioniert mit den meisten Radios.

Warum ist ein Motorgeräusch in den Lautsprechern zu hören ?

Verlegen Sie die Audiokabel (RCA) getrennt von den Stromkabeln. Überprüfen Sie die Masseverbindungen. Fügen Sie bei Bedarf eine zusätzliche Masseleitung hinzu. Ein Lasttest der Lichtmaschine kann ebenfalls hilfreich sein.

Wie stelle ich den Basspegel fernbedient ein ?

Verwenden Sie die mitgelieferte Fernbedienung. Schließen Sie sie an den Anschluss BASS LEVEL CONTROLLER an. Sie können dann den Basspegel (Bass Boost) vom Fahrersitz aus einstellen.

Welche Sicherung für den Verstärker verwenden ?

Verwenden Sie eine Standardsicherung 25 A (Typ ATO/ATC). Ersetzen Sie sie im Falle eines Durchbrennens durch ein identisches Modell. Ersetzen Sie sie niemals durch eine Sicherung mit höherem Wert.

Was tun, wenn der Verstärker nicht einschaltet (POWER-LED aus) ?

Überprüfen Sie die in der Nähe der Batterie befindliche Sicherung und die Sicherungen des Verstärkers. Stellen Sie sicher, dass an den Klemmen +12V und REM Spannung anliegt (oder die Auto-Turn-On-Funktion aktiviert ist). Überprüfen Sie die Masseverbindung.

Wie installiere ich den Verstärker korrekt im Fahrzeug ?

Wählen Sie einen belüfteten Ort, vorzugsweise im Kofferraum. Befestigen Sie den Verstärker fest, um Vibrationen zu vermeiden. Halten Sie die Stromkabel von den Audiokabeln fern. Beachten Sie die empfohlenen Kabelquerschnitte (mindestens 4 mm² für die Stromversorgung). Konsultieren Sie bei Bedarf einen Fachmann.

BEDIENUNGSANLEITUNG Titan TDA200R Hifonics

DEU BEDIENUNGSANLEITUNG 3

ENG USER'S MANUAL 8

FRA MODE D'EMPLOI 13

ITA MANUALE D'USO 18

ESP MANUAL DE USO 23

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.

TECHNISCHE DATEN TDA200R

Subwoofer	2 x 20 cm (8")
Ausgangsleistung RMS	1 x 300 W
Ausgangsleistung Max.	1 x 600 W
Tiefpassfilter	50 – 150 Hz @ 12/18dB/Oktave
Subsonicfilter	Fixiert bei 15 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 – 15 V), Minus an Masse
Sicherung	25 A
Abmessungen (B x H x L)	65 x 29 x 31/25 cm

TECHNISCHE DATEN TDA250R

Subwoofer	2 x 25 cm (10")
Ausgangsleistung RMS	1 x 300 W
Ausgangsleistung Max.	1 x 600 W
Tiefpassfilter	50 – 150 Hz @ 12/18dB/Oktave
Subsonicfilter	Fixiert bei 15 Hz
Phasen-Schalter	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Betriebsspannung	+12 V (9 – 15 V), Minus an Masse
Sicherung	25 A
Abmessungen (B x H x L)	77 x 32 x 36/28 cm

Technische Änderungen vorbehalten

HINWEISE VOR DER INSTALLATION

• Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
• Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Das Gerät darf nicht in zu kleine oder unbelüftete Räume eingebaut werden. Schützen Sie das Gerät vor Erschütterungen, Staub und Schmutz.
• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
• Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
  • Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
• Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

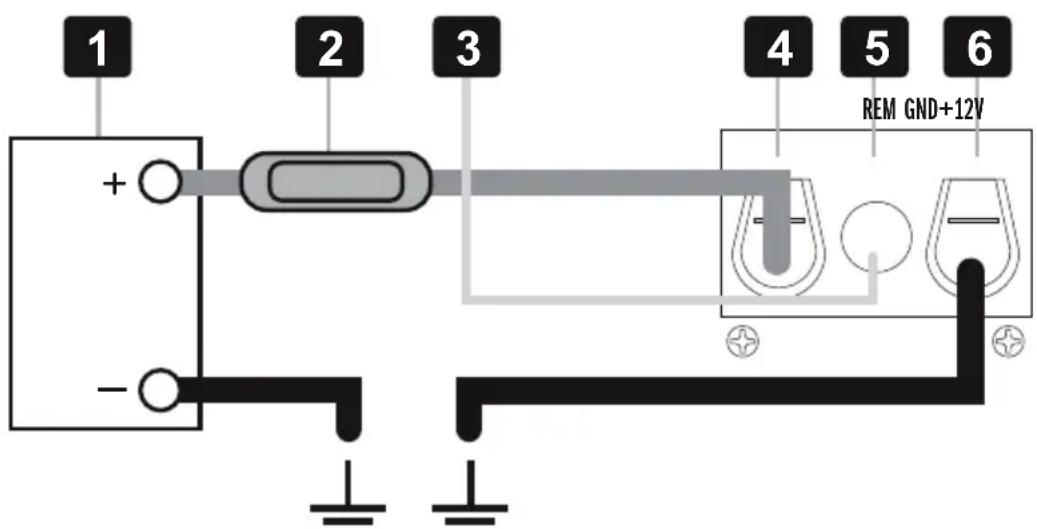

STROMVERSORGUNG UND EINSCHALTLEITUNG

ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden.

Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.

Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss [6] des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.

Der +12 V-Anschluss [4] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie [1] verbunden werden. Diese Sicherung [2]) sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.

Schließen Sie nun die Einschaltleitung [3] des Steuergeräts (Autoradio) an die REM-Buchse [5] des Verstärkers an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.

1 + - 2 3 4 5 6 REM GND+12V

AUDIOSIGNALKABEL

Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers [7] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern.

Die Hochpegeleingänge HI LEVEL INPUT [8] dienen zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.

ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen.

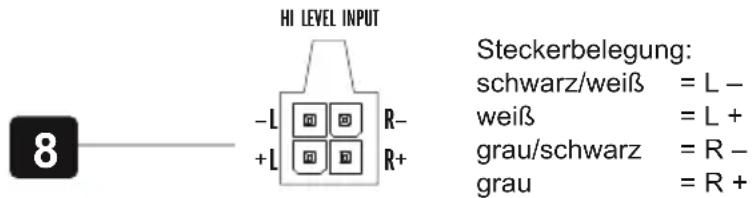

HI LEVEL INPUT Steckerbelegung: schwarz/weiß = L - weiß = L + grau/schwarz = R - grau = R +

AUTOMATISCHE EINSCHALTFUNKTION

Drücken Sie den Tastschalter AUTO TURN ON [9] in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [8] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [3] ist in diesem Falle ohne Funktion und muss nicht belegt werden.

HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.

9 AUTO TURN ON OFF ON

EINGANGSEMPFINDLICHKEIT

Drehen Sie den Regler LEVEL [10] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL [10] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL [10] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

REGELBARER BASS BOOST

Mit dem Regler BASS BOOST [11] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!

BASS BOOST 11 0dB 12dB

SCHALTBARE PHASENLAGE

Mit dem Tastschalter PHASE SHIFT [12] kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.

REGELBARER TIEFPASSFILTER

Mit dem Regler LPF [13] können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger. Mit dem Schalter X-OVER SLOPE [14] kann zusätzlich noch die Flankensteilheit des Tiefpassfilters eingestellt werden. Die Flankensteilheit bestimmt, ob die heraus gefilterten Frequenzen normal (12dB) oder stark (18dB) abgesenkt werden sollen.

LPF 13 —— 50Hz —— 150Hz 14 —— 12dB 10000 X-OVER SLOPE

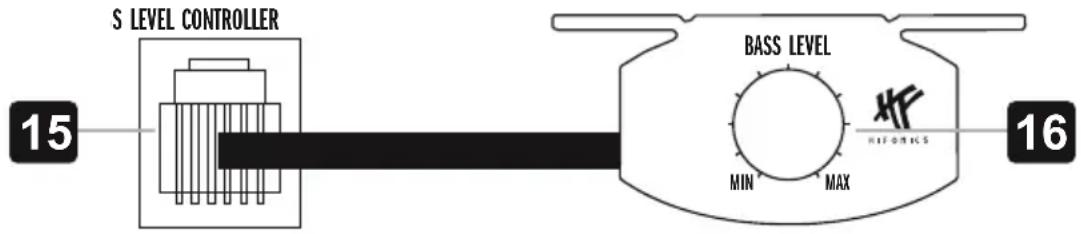

BASSPEGEL-FERNBEDIENUNG

Mit der beiliegenden Kabel-Fernbedienung [16] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss BASS LEVEL CONTROLLER [15] mit dem beiliegenden Kabel.

S LEVEL CONTROLLER 15 BASS LEVEL MIN MAX HIFOMICS 16

SCHUTZSCHALTUNG

Die PROTECT LED [17] leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.

Die POWER LED [18] leuchtet grün auf, wenn das Gerät betriebsbereit ist.

17 ○ ○ POWERPROTECT 18

FEHLERBEHEBUNG

Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung:

Punkt 1:

Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen.

Prüfen Sie, ob die POWER aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort.

1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen.

2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen.

3. Überprüfen Sie, ob der Masseanschluss korrekt angeschlossen ist. Nach Bedarf reparieren oder ersetzen.

4. Überprüfen Sie, ob am +12V Anschluss und der REMOTE-Leitung 9 bis 16 Volt anliegen. Die Qualität der Anschlüsse für beide Kabel am Verstärker, Autoradio und Batterie- bzw. Sicherungshalter überprüfen. Nach Bedarf reparieren oder ersetzen.

5. Überprüfen Sie, ob sich der Tastschalter AUTO TURN ON in der ON Position befindet und der HI LEVEL INPUT korrekt angeschlossen ist, falls Sie die RCA/Cinch-Eingänge AUDIO INPUT nicht verwenden.

Punkt 2:

Die PROTECT LED leuchtet auf.

1. Leuchtet die PROTECT LED aufgrund Überhitzung auf, kann dies ein Zeichen dafür sein, dass das Gerät auf sehr hoher Leistung gefahren wird, ohne dass ein adäquater Luftstrom um das Gerät herum vorhanden ist. Dann sollten Sie das System ausschalten und das Gerät abkühlen lassen. Überprüfen Sie auch, ob das Ladesystem des Fahrzeugs die erforderliche Spannung aufrecht erhält. Sollte keiner dieser Schritte Abhilfe schaffen, ist das Gerät möglicherweise defekt.

Punkt 3:

Den Verstärker auf Audioleistung überprüfen.

1. Stellen Sie sicher, dass die RCA/Cinch-Kabel am Radio und Verstärker nicht beschädigt sind. Die gesamte Länge der Kabel auf Knicke, Spleiße usw. überprüfen. Überprüfen Sie die RCA/Cinch-Eingänge bei eingeschaltetem Autoradio auf Wechselspannung. Nach Bedarf reparieren bzw. ersetzen.

Punkt 4:

Prüfen warum beim Einschalten des Verstärkers ein Knacken auftritt.

1. Das Eingangssignal zum Verstärker entfernen und den Verstärker ein- und ausschalten.

2. Ist das Geräusch eliminiert, die Einschaltleitung des Verstärkers mit einem Verzögerungseinschaltmodul am Steuererät anschließen.

Punkt 5:

Den Verstärker auf übermäßige Motorengeräusche prüfen.

1. Alle signalübertragenden Kabel (RCA/Cinch-, Lautsprecherkabel) von Strom- und Erdungskabeln entfernt verlegen.

ODER

1. Alle elektrischen Komponenten zwischen dem Autoradio und dem/den Verstärker(n) umgehen. Das Steuergerät direkt am Verstärkereingang anschließen. Falls das Geräusch eliminiert ist, ist das umgangene Gerät die Ursache des Geräuschs.

ODER

1. Die vorhandenen Massekabel aller elektrischen Komponenten entfernen. Die Kabel an anderen Stellen wieder erden. Prüfen, ob der verwendete Massepunkt sauber, blank und frei von Farbe, Rost usw. ist.

ODER

1. Ein zweites Erdungskabel vom Minus/Massepol der Batterie zum Massepunkt installieren.

ODER

1. Die Drehstromlichtmaschine und Batterieladung von der Autowerkstatt prüfen lassen. Die ordnungsgemäße Funktion des elektrischen Systems am Fahrzeug prüfen, und zwar einschließlich des Verteilers, der Zündkerzen, der Zündkerzenkabel, des Spannungsreglers usw.
