Type de produit	Amplificateur de subwoofer pour voiture
Modèle	Hifonics Titan TDA200R
Puissance de sortie RMS	1 x 300 W
Puissance de sortie max.	1 x 600 W
Filtre passe-bas (LPF)	50 – 150 Hz, pente 12/18 dB/octave
Filtre subsonic	Fixé à 15 Hz
Phase shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P) - version 8"	65 x 29 x 31 cm
Poids	Environ 8 kg
Entrées audio	RCA et haut niveau (HI LEVEL INPUT)
Fonction Auto Turn On	Oui (détection de signal sur entrée haut niveau)
Commande à distance du niveau de basses	Oui (incluse)
Protection	Thermique, court-circuit, surcharge (LED rouge)
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité et installation	Installation par un spécialiste recommandée. Respecter la polarité. Montage dans un endroit aéré. Fusible près de la batterie (moins de 30 cm).
Garantie	2 ans (sous réserve des conditions du fabricant)

FOIRE AUX QUESTIONS - Titan TDA200R Hifonics

Comment brancher l'alimentation de l'amplificateur Hifonics Titan TDA200R ?

Débranchez la batterie. Raccordez la borne GND à la masse du véhicule avec un câble de section suffisante. Connectez la borne +12V via un fusible (25 A) placé à moins de 30 cm de la batterie. Enfin, branchez le fil REM à la sortie de commande à distance de l'autoradio ou utilisez la fonction Auto Turn On.

Que faire si la LED de protection (PROTECT) s'allume en rouge ?

Cela indique une surchauffe ou un court-circuit. Éteignez le système, laissez refroidir. Vérifiez l'impédance des haut-parleurs et les connexions. Assurez-vous que l'ampli est bien ventilé. Si le problème persiste, consultez un spécialiste.

Comment régler le filtre passe-bas (LPF) sur le Titan TDA200R ?

Tournez le bouton LPF entre 50 et 150 Hz pour adapter la fréquence de coupure à votre subwoofer. Utilisez l'interrupteur X-OVER SLOPE pour choisir 12 dB ou 18 dB par octave selon la rapidité de coupure souhaitée.

Puis-je utiliser les entrées RCA et l'entrée haut niveau en même temps ?

Non, n'utilisez jamais les deux simultanément. Cela pourrait endommager sérieusement l'amplificateur. Choisissez l'une ou l'autre selon votre source.

Comment activer la fonction Auto Turn On ?

Placez l'interrupteur AUTO TURN ON sur ON. L'ampli détectera automatiquement le signal d'entrée (à partir de 6 V sur l'entrée haut niveau) pour s'allumer et s'éteindre avec la source. Cette fonction fonctionne avec la plupart des autoradios.

Pourquoi y a-t-il un bruit de moteur dans les haut-parleurs ?

Acheminez les câbles audio (RCA) loin des câbles d'alimentation. Vérifiez les masses et les connexions. Ajoutez un fil de masse supplémentaire si nécessaire. Un test de charge de l'alternateur peut aussi être utile.

Comment régler le niveau des basses à distance ?

Utilisez la commande à distance fournie. Branchez-la au connecteur BASS LEVEL CONTROLLER. Vous pouvez alors ajuster le niveau de basses (Bass Boost) depuis le siège conducteur.

Quel type de fusible utiliser pour l'amplificateur ?

Utilisez un fusible de 25 A standard (type ATO/ATC). Remplacez-le par un modèle identique en cas de fusion. Ne remplacez jamais par un fusible de valeur supérieure.

Que faire si l'amplificateur ne s'allume pas (LED POWER éteinte) ?

Vérifiez le fusible en ligne près de la batterie et les fusibles de l'ampli. Assurez-vous que la tension est présente sur les bornes +12V et REM (ou que l'Auto Turn On est activé). Vérifiez la connexion de masse.

Comment installer l'amplificateur correctement dans le véhicule ?

Choisissez un emplacement aéré, de préférence dans le coffre. Fixez solidement l'ampli pour éviter les vibrations. Éloignez les câbles d'alimentation des câbles audio. Respectez les sections de câble recommandées (au moins 4 mm² pour l'alimentation). Consultez un spécialiste si nécessaire.

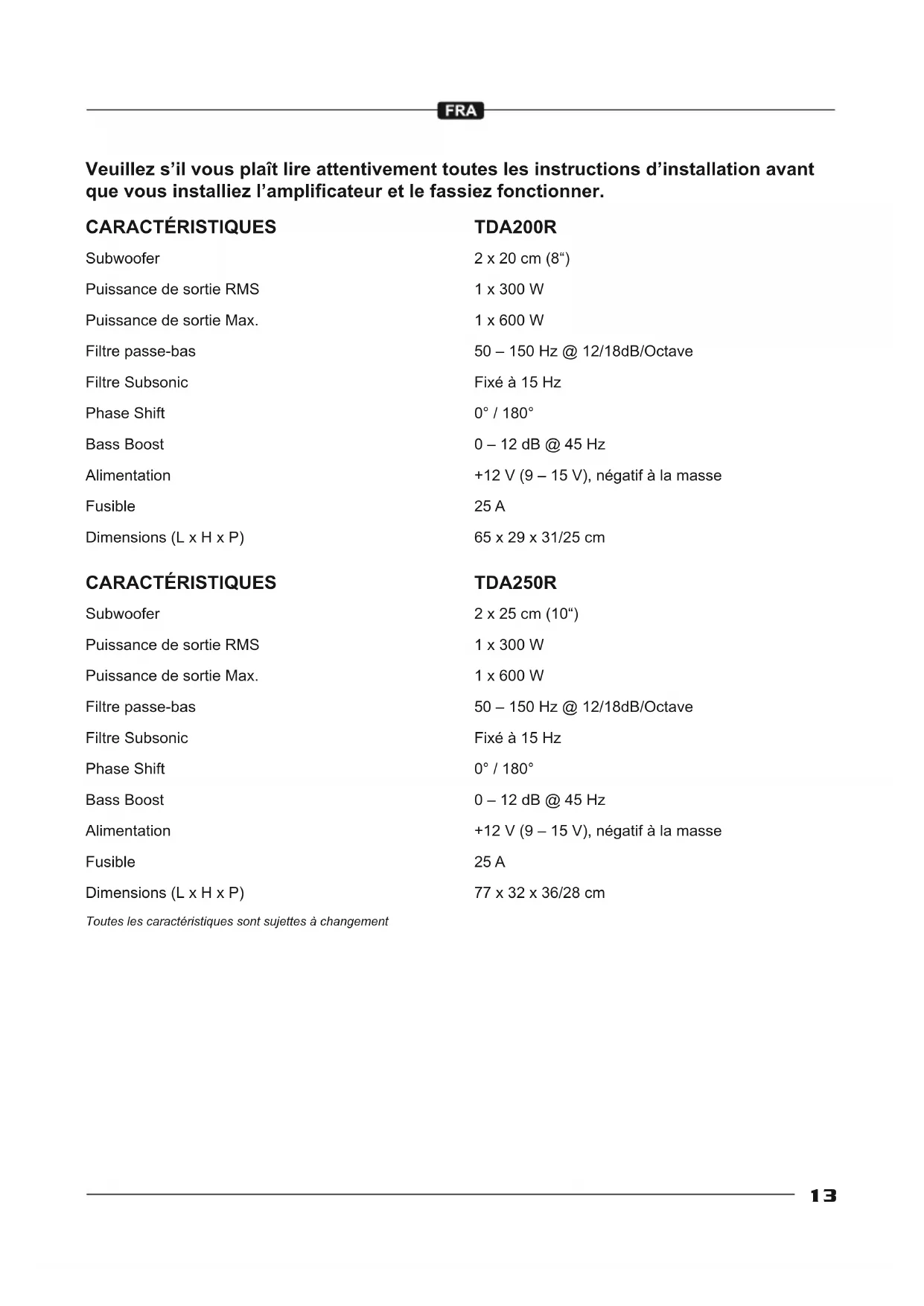

MODE D'EMPLOI Titan TDA200R Hifonics

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES

Subwoofer	2 x 20 cm (8")
Puissance de sortie RMS	1 x 300 W
Puissance de sortie Max.	1 x 600 W
Filtre passe-bas	50 – 150 Hz @ 12/18dB/Octave
Filtre Subsonic	Fixé à 15 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P)	65 x 29 x 31/25 cm

CARACTÉRISTIQUES

Subwoofer	2 x 25 cm (10")
Puissance de sortie RMS	1 x 300 W
Puissance de sortie Max.	1 x 600 W
Filtre passe-bas	50 – 150 Hz @ 12/18dB/Octave
Filtre Subsonic	Fixé à 15 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P)	77 x 32 x 36/28 cm

Toutes les caractéristiques sont sujettes à changement

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• La chaleur provenant de l'utilisation nécessite un espace de montage avec une circulation de l'air suffisante. Il est important que les canaux de refroidissement de l'appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourraient causer une réduction de la circulation de l'air. L'amplificateur ne peut pas être installé dans un petit espace non aéré. Une installation dans le coffre est hautement recommandée.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépendent de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, l'ordinateur de bord, la ceinture de sécurité, le réservoir d'essence, etc.

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

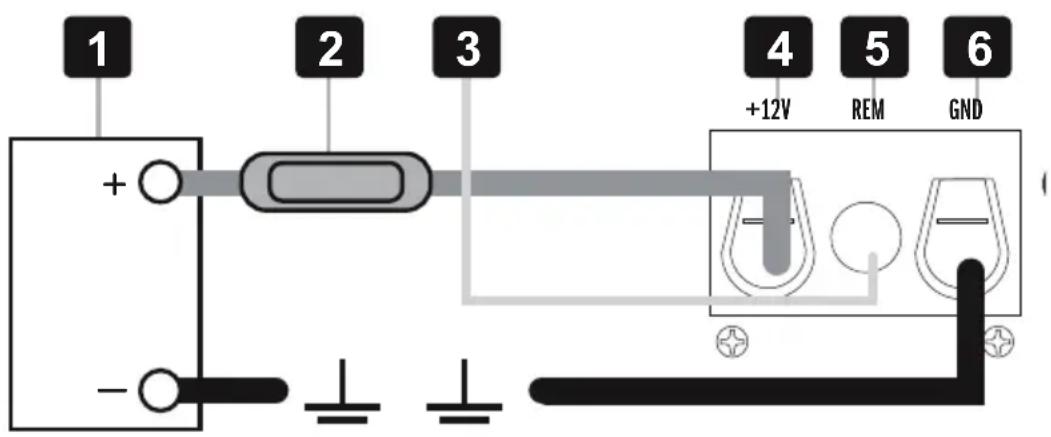

Raccordez d'abord la borne GND de l'amplificateur [6] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [4] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif. Le fusible [2] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [3] de l'amplificateur. Pour la connexion entre le branchement REM [5] de l'amplificateur à l'appareil de commande, un câble de 0,5 mm ² de section est suffisant.

Câbles AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [7] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

L'entrée haut niveau HI LEVEL INPUTS [8] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournis par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil.

Fonction allumage automatique

Appuyez sur l'interrupteur AUTO TURN ON [9] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommée "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [8] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dès que la source est éteinte, l'amplificateur s'éteint également automatiquement. Dans ce cas, la connexion à REM [3] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipées de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

Réglage de la sensibilité d'entrée

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée LEVEL [10] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

BASS BOOST réglable

Avec le régulateur BASS BOOST [ 11 ], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

Interrupteur de PHASE

L'interrupteur PHASE SHIFT [12] permet d'ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LPF [13]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës. Avec l'interrupteur X-OVER SLOPE [14], la pente du filtre passe-bas peut être réglée en plus. La vitesse de balayage détermine si les fréquences filtrées doivent être normales (12 dB) ou élevées (18 dB).

Commande à distance du niveau de BASSES

Avec la commande à distance [16] du niveau de basse fournie via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur BASS LEVEL CONTROLLER [15] avec le câble fourni.

Circuit de protection

La PROTECT LED [17] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [18] s'éclaire en vert, si l'amplificateur est en marche.

Dépannage

Si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procédure 1: Vérifiez que les connexions de l'ampli sont bien mises.

Vérifiez que le POWER LED est allumé en vert. Si c'est le cas, passez à l'étape 3, sinon poursuivez.

1. Vérifiez le fusible en ligne du câble positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'amplificateur. Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du châssis du véhicule. Procédez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 9 à 16 volts au niveau de la borne positive de la batterie et du câble d'allumage à distance. Vérifiez la qualité des connexions des deux câbles au niveau de l'ampli, de la stéréo, de la batterie et du porte-fusible. Procédez à une réparation ou un remplacement si nécessaire.
5. Vérifiez que le interrupteur AUTO TURN ON est en position ON et que HI LEVEL INPUT est correctement connecté, si vous n'utilisez pas les entrées RCA AUDIO INPUT.

Procédure 2: Le PROTECT LED est allumé en rouge.

1. Si la LED de protection est allumée, c'est un signe que l'appareil est utilisé à un très haut niveau de puissance sans avoir un emplacement adéquat à la circulation de l'air. Éteignez le système et laissez l'appareil refroidir. Vérifiez que le système de charge du véhicule est maintenu au voltage approprié. Si ces vérifications ne résolvent pas le problème, une erreur peut provenir de l'appareil.

Procédure 3: Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéréo et de l'amplificateur. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des câbles, etc. Testez la présence de courant c. a. au niveau des entrées RCA lorsque la stéréo est allumée. Procédez à une réparation ou un remplacement si nécessaire.

Procédure 4: Vérifiez l'ampli si un crépitement se produit lorsque vous l'allumez.

1. Débranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil remote de l'ampli à la source audio avec un module d'allumage temporisé.

Procédure 5: Vérifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, câbles de haut-parleur) à l'écart des fils d'alimentation ou de masse.

1. Contournez tous les composants électriques situés entre la stéréo et l'ampli. Connectez la stéréo directement à l'entrée de l'amplificateur. Si le bruit disparaît, l'unité contournée est la cause du bruit.

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifiez que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du châssis ou au bloc-moteur du véhicule.

1. Faites effectuer par votre mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du véhicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.
