Zeus ZRX220A - Enceinte audio Hifonics - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer) amplifié
Marque	Hifonics
Modèle	Zeus ZRX220A
Puissance de sortie RMS	1 x 300 W
Puissance de sortie Max.	1 x 600 W
Haut-parleur	2 x 20 cm (8 pouces)
Filtre passe-bas	40 – 150 Hz réglable
Filtre Subsonic	Fixé à 25 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	12 V (9 – 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P)	280 x 103 x 580 mm
Entrées audio	RCA et entrée haut niveau (Hi-Level)
Auto Turn On	Oui, via détection DC offset
Commande à distance des basses	Oui, incluse
Protection	LED Protect rouge en cas de surchauffe ou court-circuit
Indicateur de marche	LED Power verte
Nettoyage	Chiffon sec et doux
Sécurité	Débrancher la batterie avant installation ; fusible à moins de 30 cm de la batterie

FOIRE AUX QUESTIONS - Zeus ZRX220A Hifonics

Comment brancher l'amplificateur à l'alimentation ?

Connectez d'abord la borne GND à la masse de la batterie, puis la borne +12V via un fusible (25 A) à moins de 30 cm du pôle positif. Enfin, reliez la borne REM au signal de commande de l'autoradio.

Puis-je utiliser l'entrée haut niveau et RCA en même temps ?

Non, ne jamais utiliser les deux en même temps, cela risquerait d'endommager sérieusement l'appareil.

Comment fonctionne l'auto turn on ?

Placez l'interrupteur AUTO TURN ON sur ON. L'amplificateur détecte une tension de 6V (DC offset) sur l'entrée haut niveau et s'allume automatiquement avec la source. Pas besoin de câble REM.

Comment régler la sensibilité d'entrée ?

Mettez le volume de l'autoradio à mi-course, puis ajustez le potentiomètre LEVEL jusqu'à obtenir un volume sonore moyen. Cela garantit une réserve de puissance et un bon rapport signal/bruit.

À quoi sert le Bass Boost ?

Le Bass Boost amplifie les fréquences graves de 0 à 12 dB à 45 Hz. Attention à ne pas l'utiliser excessivement pour éviter la distorsion ou endommager les haut-parleurs.

Comment régler la phase ?

L'interrupteur PHASE SHIFT permet de choisir entre 0° et 180°. Cela synchronise le temps de réaction du subwoofer avec les autres enceintes pour une meilleure intégration acoustique.

Que faire si la LED PROTECT s'allume en rouge ?

Cela indique une surchauffe ou un court-circuit. Éteignez l'appareil, vérifiez les connexions des haut-parleurs (impédance trop basse) et la ventilation. Le circuit de protection coupe automatiquement l'ampli.

Quelle est l'impédance recommandée pour les haut-parleurs ?

L'impédance doit être d'au moins 2 ohms (ou plus). Une impédance trop basse peut déclencher la protection ou endommager l'amplificateur.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la surface.

Puis-je installer l'amplificateur moi-même ?

Oui, mais il est recommandé de confier l'installation à un spécialiste pour éviter tout dommage au véhicule ou à l'appareil. Suivez les consignes de sécurité : débranchez la batterie avant de commencer.

MODE D'EMPLOI Zeus ZRX220A Hifonics

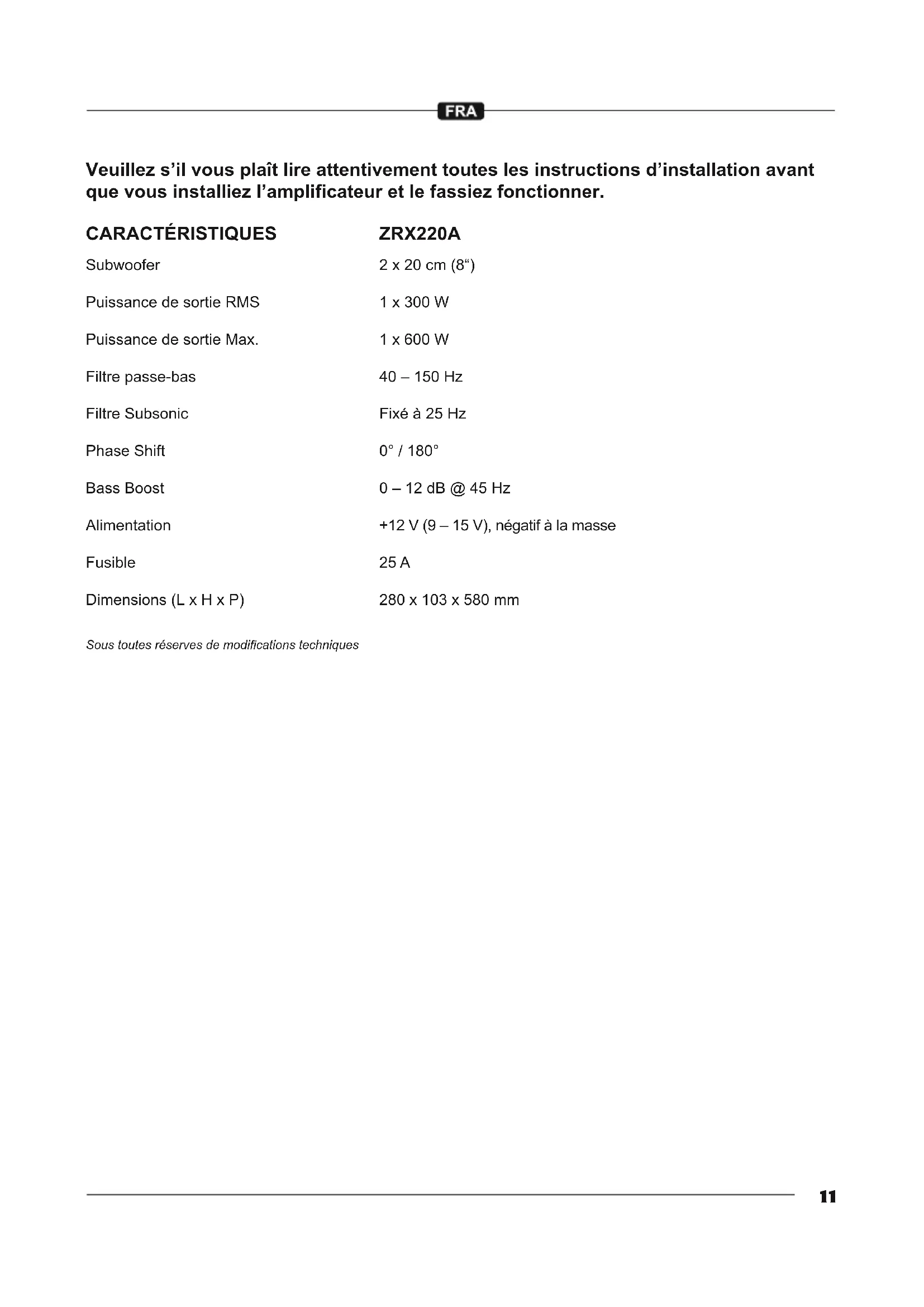

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES	ZRX220A
Subwoofer	2 x 20 cm (8")
Puissance de sortie RMS	1 x 300 W
Puissance de sortie Max.	1 x 600 W
Filtre passe-bas	40 – 150 Hz
Filtre Subsonic	Fixé à 25 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	25 A
Dimensions (L x H x P)	280 x 103 x 580 mm

Sous toutes réserves de modifications techniques

Recommandations avant l'installation

• Cet appareil convient exclusivement au branchement à un système de 12 volts à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépendent de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, l'ordinateur de bord, la ceinture de sécurité, le réservoir d'essence, etc.

Alimentation electrique et enclenchement

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

Raccordez d'abord la borne GND de l'amplificateur [6] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [4] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif. Le fusible [2] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

Vous devez maintenant connecter le câble de commande à distance du récepteur autoradio à la borne de commande REM [3] de l'amplificateur. Pour la connexion entre le branchement REM [5] de l'amplificateur à l'appareil de commande, un câble de 0,5 mm² de section est suffisant.

Câbles AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [7] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

L'entrée haut niveau HI LEVEL INPUTS [ 8 ] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipée de sorties RCA. Grâce aux câbles appropriés fournis par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil.

Appuyez sur l'interrupteur AUTO TURN ON [9] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommée "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [8] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dès que la source est éteinte, l'amplificateur s'éteint également automatiquement. Dans ce cas, la connexion à REM [3] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipées de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

Réglage de la sensibilité d'entrée

La sensibilité d'entrée peut être adaptée à chaque autoradio. À cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée LEVEL [10] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

Avec le régulateur BOOST [ 11 ], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

Interrupteur de PHASE

L'interrupteur PHASE SHIFT [12] permet d'ajuster la phase entre 0° et 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

Filtre passe-bas réglable

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LPF [ 13 ]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

Commande à distance du niveau de BASSES

Avec la commande à distance [15] du niveau de basse fournie via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur BASS LEVEL CONTROLLER [14] avec le câble fourni.

Circuit de protection

La PROTECT LED [16] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait refonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [17] s'éclaire en vert, si l'amplificateur est en marche.
