Caractéristiques techniques	Jet de peinture SILVERLINE 783124
Type de produit	Jet de peinture
Capacité du réservoir	Non spécifiée
Pression de fonctionnement	Non spécifiée
Poids	Non spécifié
Dimensions	Non spécifiées
Utilisation recommandée	Peinture de surfaces variées
Maintenance	Nettoyage régulier après utilisation
Réparation	Consulter le service après-vente pour les pièces de rechange
Consignes de sécurité	Utiliser dans un endroit bien ventilé, porter un masque et des gants
Informations générales	Vérifier la compatibilité des peintures avant utilisation

FOIRE AUX QUESTIONS - 783124 SILVERLINE

Comment nettoyer le jet de peinture SILVERLINE 783124 après utilisation ?

Pour nettoyer le jet de peinture, démontez les pièces amovibles et rincez-les à l'eau chaude savonneuse. Utilisez une brosse douce pour enlever les résidus de peinture.

Quelle est la pression recommandée pour utiliser le jet de peinture SILVERLINE 783124 ?

La pression recommandée pour une utilisation optimale est de 2 à 3 bars.

Puis-je utiliser des peintures à base d'eau avec le jet de peinture SILVERLINE 783124 ?

Oui, le jet de peinture SILVERLINE 783124 est compatible avec les peintures à base d'eau, ainsi qu'avec les peintures à base de solvant.

Quel type de compresseur est compatible avec le jet de peinture SILVERLINE 783124 ?

Un compresseur d'air avec un débit d'air minimum de 100 litres par minute est recommandé pour une utilisation efficace.

Comment régler la taille du jet de peinture ?

La taille du jet peut être réglée en tournant la buse de pulvérisation dans le sens horaire ou antihoraire pour obtenir le spray souhaité.

Que faire si le jet de peinture ne pulvérise pas correctement ?

Vérifiez si le filtre est obstrué, si la buse est propre et si le compresseur fonctionne correctement. Assurez-vous également que la peinture est bien mélangée.

Est-ce que le jet de peinture SILVERLINE 783124 est garanti ?

Oui, le jet de peinture est couvert par une garantie de 2 ans contre les défauts de fabrication.

Puis-je utiliser le jet de peinture pour des surfaces extérieures ?

Oui, le jet de peinture SILVERLINE 783124 peut être utilisé pour des surfaces extérieures, mais assurez-vous d'utiliser des peintures adaptées aux conditions extérieures.

MODE D'EMPLOI 783124 SILVERLINE

Description des symboles

La plaque signalétique figurant sur votre outil peut présenter des symboles.

Ces symboles constituent des informations importantes relatives au produit ou des instructions concernant son utilisation.

Port de protection auditive

Port de lunettes de sécurité

Port du masque respiratoire

Port du casque

Port de gants

Lire le manuel d'instructions

Attention

Émanation d’échappement ou de gaz!

Risque d'incendie

Risque d'explosion

Pas de flammes nues

Ne pas utiliser l'air comprimé des bouteilles à haute pression

Conforme à la réglementation et aux normes européennes de sécurité pertinentes

Protection de l'environnement

Les outils à air comprimé ne doivent pas être jetés avec les ordures ménagères. Veuillez les recycler dans les centres prévus à cet effet. Pour de plus amples informations, veuillez contacter votre municipalité ou point de vente.

Caractéristiques techniques

Pression maximale de fonctionnement: 4 bar

Pression de fonctionnement : 3,5 bar

Arrivée d'air : Raccord 1/4" BSP

fourni avec deux raccords rapides (type anglais EN-6 et européen EQ-4)

Pistolet: en fonte d'aluminium

moule sous pression

Réservoir de la peinture : en polypropylène (PP)

Capacité du réservoir : 500 cm³

Type d'alimentation : par gravité

Diamètre de la buse: 1,5 mm

Débit: 160 - 240 ml/min

Diamètre minimal du tuyau : 8 mm pour des tuyaux jusqu'à 15 m de longueur, 9,5 mm pour des tuyaux plus long

Consommation d'air: 85-227 L/min

Poids: 0,38 kg

Informations sur les niveaux sonores et vibratoires.

Niveau de la pression acoustique conformément à la directive sur les machines 2006/42/CE

Puissance acoustique: Lw=88dB(A)

Incertaince: K=3 dB

L'intensité sonore peut dépasser 85 dB(A) et il est nécessaire que l'utilisateur porte des protections auditives.

Valeur totale des vibrations (somme vectorielle triaxiale) en accordance avec la directive sur les machines 2006/42/CE.

Valeur des émissions vibratoires : a = 1,85 m/s²

Incertitude: K = 1,5 m / s^2

Du fait de l'évolution constante de nos produits, les spécifications des produits Silverline peuvent changer sans notification préalable.

Niveau sonore et vibratoire

Les niveaux sonores et vibratoires des caractéristiques techniques sont déterminés en fonction de la norme ISO 28927 - 3. Ces données peuvent être utilisées pour comparer des outils similaires et testés selon cette norme. Ces données peuvent être aussi utilisées pour estimer l'exposition aux niveaux sonores et vibratoires.

Ces données correspondant à un usage normal de l'appareil, et ce dans des conditions de travail normales. Un appareil mal entretenu, mal assemblé ou mal utilisé peut augmenter les niveaux sonores et vibratoires. La durée totale d'utilisation sur laquelle vous utilisez l'appareil doit prendre en compte les périodes où l'appareil est étêt ou à l'arrêt. Faites des pauses régulièrement lorsque vous utilisez cet appareil.

C'est dans l'intérêt de l'utilisateur d'assurer au maximum sa sécurité en s'équipant de protections de sécurité comme des casques anti-bruit qui protègent contre les bruits répétitifs et forts, et des gants anti-vibration pour diminuer les effets vibratoires. Ne pas utiliser cet appareil avec vos mains sous des conditions en dessous de températures normales, car l'effet vibratoire en est accentué.

Le niveau sonore

La directive sur les émissions sonores a été introduite pour protéger contre les risques sur la santé, améliorer la sécurité et prévenir les risques de pertes auditives par l'exposition aux émissions sonores. Cette directive peut être utilisée pour définir l'exposition sonore et les paramètres physiques, tels que les niveaux de pression acoustique, les niveaux quotidiens et hebdomadaires d'exposition. Une attention particulière doit être portée au niveau d'exposition et de la durée. Pour plus d'informations sur la directive des émissions sonores 2003/10/CE et 2000/14/CE, visitez le site http://osha.europa.eu/fr

Le niveau vibratoire

La directive relative à l'exposition des travailleurs aux risques dus aux agents physiques 2002/44/CE a été introduite pour contrôler l'exposition aux vibrations au travail. Cette directive permet aux utilisateurs d'évaluer la durée d'utilisation de l'appareil. Les personnes utilisant des équipements à effet vibratoire élevé pendant de longues périodes sont plus exposées aux risques sur la santé. La norme ISO 28927 - 3 mesure les vibrations selon trois axes, par la somme vectorielle triaxiale. Lors de l'utilisation d'appareil à haut effet vibratoire, assurez-vous de ne pas dépasser les niveaux d'exposition. Pour plus d'informations sur la directive à l'exposition aux vibrations, consultez le site http://osha.europa.eu/fr

Consignes générales de sécurité

• En ce qui concerne les risques, lire et comprendre les instructions de sécurité avant d’installer, utiliser, réparer, entretenir, changer d’accessoires, ou travailler près de cet outil. Ne pas respecter les consignes peut engendrer de sérieuses blessures corporelles.
• Seule une personne qualifiée et formée peut assembler, régler et utiliser cet outil.
• N'apporter aucune modification sur cet outil. Des modifications peuvent diminuer l'efficacité des mesures de sécurité et augmenter les risques pour l'utilisateur. Garder les instructions de sécurité, et les donner à l'utilisateur.
• Ne pas utiliser cet outil si elle est endommagée.
• Les outils doivent être inspectés régulièrement pour vérifier la validité des données de l'appareil en fonction de la norme ISO 11148. Ces données doivent être lisibles sur l'appareil. Il est de la responsabilité de l'employeur/utilisateur de contacter le fabricant pour le remplacement de la plaque signalétique si nécessaire.

Attention: Cet appareil n'est pas conçu pour être utilisé par des personnes (enfants compris) ayant des capacités physiques ou mentales réduites, ou n'ayant pas la connaissance ou l'expérience requise, à moins d'être sous la supervision d'une personne responsable de leur sécurité ou d'avoir reçu les instructions nécessaires. Les enfants ne doivent pas s'approcher et jouer avec cet appareil.

Risques de projection

• Il est à savoir qu'un défaut sur la pièce de travail, sur un accessoire ou sur l'appareil lui-même peut engendrer l'envoi de projectiles avec une vitesse très importante.
• Tout toujours porter des protections oculaires résistantes aux impacts pendant toute la durée d'utilisation de cet outil. Le grade de protection doit être évalué avant chaque utilisation.
• Pour les travaux à effectuer au-dessus de la tête, porter un casque de sécurité.
• Les risques pour les autres personnes doivent être également évalués.
• Vérifier que la pièce de travail soit convenablement stabilisée pour travailler en toute sécurité.

Risques d'enchevêtrement

• Étouffements, lacérations et déchirures peuvent être provoqués avec le port de vêtements amples, de bijoux, colliers, et si les cheveux ou des gants ne sont pas maintenus hors de portée de l'appareil et de ses accessoires.

Risques liés à l'utilisation

• L'utilisation de l'appareil peut exposer les mains à des risques de coupures, égratignures ou des inflammations.
• Porter des gants de protection adéquats
• Les utilisateurs et le personnel d'entretien doivent être physiquement capables de manipuler cet appareil de par son volume, poids et puissance.
• Maintenez l'appareil convenablement de façon à répondre aux mouvements normaux et d'anticiper les mouvements soudains de l'outil. Travailler avec une posture stable.
• Relâcher le dispositif de marche/arrêt en cas de coupure d'alimentation. Utiliser les lubrifiants recommandés par le fabricant.
• Des protections oculaires personnelles doivent être portées. Des gants et vêtements de protection sont également recommandés.
• Eviter le contact avec les éléments en mouvement pour éviter des pincements et coupures sur les mains ou autres parties du corps.
• Porter des lunettes de sécurité, des gants adéquats et des vêtements de protection appropriés.
• Ne jamais faire fonctionner le pistolet autre que vers la pièce de travail.
• Des décharges électrostatiques peuvent se produire en cas d'utilisation sur du plastique ou d'autres matériaux non conducteurs.
• La pulvérisation peut engendrer des émanations d'échappement et d'aérosol, et ainsi créer des zones à atmosphère potentiellement explosives.
• Toujours utiliser un système d'extraction de la poussière ajusté à cet appareil.

Risques liés aux mouvements répétitifs

L'utilisation à bon escient de cet outil peut engendrer des sensations de gêne sur les mains, bras, épaules, cou et autres parties du corps. - Lors de son utilisation, il est important de garder une posture stable et d'éviter toute posture pouvant engendrer un déséquilibre. Pour éviter une sensation de gêne ou de fatigue lors de longues utilisations, changer de posture. - Si un utilisateur ressent des symptômes de façon récurrente ou persistante, comme la gêne, échéancement, douleur, picotement, engourdissement, sensation de brûlure, raideur, ces avertissements doivent être pris sérieusement. L'utilisateur doit avertir son employeur et consulter un professionnel de la santé qualifié.

Risques liés aux accessoires

• Débrancher toujours l'appareil de sa source d'alimentation avant de remplir le réservoir ou de changer d'accessoire.
• Utiliser uniquement les tailles et types d'accessoires recommandés par le fabricant.

Risques liés au lieu de travail

• Les causes d'accidents sur le lieu de travail sont souvent dues à des trébuchements, glissades et chutes. Faites attention sur les surfaces rendues glissantes par l'utilisation de l'appareil, ainsi que les risques de trébuchements qui pourraient être occasionnés par le tuyau d'air et tuyau hydraulique.
• Cet outil n'est pas conçu pour être utilisé en milieu à atmosphère potentiellement explosive, et n'est pas isolant contre le contact avec une source électrique.

Risques liés à la poussière et aux émanations.

• La poussière et les émanations produites lors de l'utilisation de cet appareil peuvent provoquer des maladies (comme le cancer, l'asthme, la dermatite et des anomalies congénitales).
• L'évaluation des risques doit inclure la poussière produite lors de l'utilisation de l'outil, ainsi que le déplacement de la poussière déjà existante créée par l'utilisation de l'outil.
• Faire fonctionner et entretenir cet outil sont commandés dans ces instructions pour la poussière et les émanations.
• Dirige la sortie de la poussière de façon à limiter le déplacement de la poussière dans un milieu poussièreux.
• Lorsque de la poussière et des émanations sont créés, la priorité doit être de les contrôler à la source de l'émission.
• Tous les systèmes d'extraction de la poussière ou des systèmes de pulvérisation d'eau anti-poussière/émanations doivent être correctement utilisés en fonction des instructions du fabricant.
• Choisir, entretenir et replacer les accessoires recommandés dans le manuel d'utilisation pour éviter une augmentation de la production de poussière et d'émanations. Utiliser les protections respiratoires en accordance avec les instructions de l'employeur ainsi qu’avec la réglementation en matière de santé et de sécurité.

Risques liés aux émissions sonores

• L'exposition à des niveaux sonores élevés peut entraî ’implémenter les mesures de contrôle nécessaires pour éviter ces risques.
• Une mesure de contrôle pour réduire ces risques peut être d'utiliser des matériaux amortissants pour atténuer les sons aigus sur la pièce de travail.
• Porter des protections auditives en accordance avec les instructions de l'employeur ainsi qu'en conformité avec la réglementation en matière de santé et de sécurité.
• Utiliser et entretenir cet outil comme indiqué dans le manuel d'utilisation pour éviter une augmentation inutile du niveau sonore.
• Si cet outil possède un silencieux, vérifier qu'il soit en bonne condition et bien installé sur l'outil pour un bon fonctionnement.

Risques liés aux vibrations

Les consignes d'utilisation doivent stipuler que la conception et la fabrication de l'appareil n'éliminent pas totalement les risques vibratoires, et donc qu'il existe toujours des risques. Les données vibratoires de l'appareil doivent permettre à l'employeur d'évaluer dans quelles situations l'utilisateur est exposé à des risques vibratoires. Si les données relatives aux émissions vibratoires lors d'une utilisation adéquate de l'appareil ne correspondent pas à celles de la norme ISO 28927-3, des informations ou avertissements supplémentaires doivent être disponibles pour que les risques soient évalués et contrôlés.

• L'exposition aux vibrations peut provoquer des lésions nerveuses et des vaisseaux sanguins des bras et des mains.
• Porter des vêtements chauds lors de l'utilisation en conditions de températures froides et garder vos mains chaudes et sèches.
• En cas d'engourdissement, picotement, douleur ou blanchiment de la peau sur les doigts ou la main, arrêter l'utilisation de la ponceuse/polisseuse, prévenir votre employeur et consulter un médecin. Utiliser et entretenir la ponceuse/polisseuse comme indiqué dans le manuel d'utilisation pour éviter une augmentation inutile du niveau sonore.
• Tenir l'appareil sans trop serrer, mais assez pour travailler en toute sécurité en fonction de la tâche à effectuer car les risques liés aux vibrations augmentent plus l'outil est tenu fermement.

L'air comprimé peut engendre des blessures graves :

• Toujours couper l'alimentation en air, purger le tuyau d'air et débrancher l'appareil de l'alimentation en air lorsqu'il n'est pas utilisé ou lors d'un changement d'accessoires ou avant toutes réparations.
• Ne jamais diriger l'air vers vous ou d'autres personnes
• Les tuyaux peuvent être une source de dangers en donnant des coups de fouet. Tous les jours vérifier le bon état du tuyau et des raccords.
• Pour toute utilisation de coupleurs universels, utiliser des goupilles et vérifier les tuyaux pour éviter un mauvais raccord entre le tuyau et l'appareil.
• Ne jamais dépasser la pression maximale d'air indiquée sur l'appareil.
• Ne jamais porter l'appareil par le tuyau.

Consignes de suture relatives aux outils pneumatiques

Assurez-vous de disposer d'un espace suffisamment dégagé autour de la zone de travail. Sachez que les tuyaux flexibles d'alimentation en air comprimé peuvent représenter un danger de trébuchage. Veillez à les disposer de manière à réduire autant que possible ce danger.

Protégez vos yeux

• Portez toujours des lunettes de sécurité.

Protégez-vous ouïe

• Portez toujours des protections auditives

Protégez-vous des vibrations

• Les outils électriques portatifs produisent des vibrations et ne doivent pas être utilisés pendant de longues périodes sans marquer de pause. Les vibrations peuvent en effet provoquer des maladies. En conservant la chaleur, des gants portés par l'utilisateur peuvent lui permettre de maintenir une bonne circulation sanguine dans les doigts.

Portez un équipement de protection

• Portez toujours un équipement de protection adapté, comprenant entre autres une combinaison de travail, des gants, un masque, etc.
• Il est de la responsabilité de l'utilisateur de s'assurer que toute personne se trouvant à proximité de la zone de travail soit également pourvue d'un équipement de sécurité approprié.

Utilisez un tuyau flexible d'air comprimé adapté

Utilisez des tuyaux flexibles légers pour raccorder l'outil au compresseur d'air. L'air comprimé doit être fourni par un tuyau de 8 mm de diamètre avec un raccord femelle 1/4 NSP branché sur le pistolet. Pour des tuyaux d'une longueur supérieure à 15 m, le diamètre du tuyau doit être de 9,5 mm. - Avant toute pulvérisation, assurez-vous que le piston soit raccordé à une alimentation en air propre et filtré.

DÉBRANCHE l'outil avant tout changement

Assurez-vous toujours que votre outil pneumatique se soit complètement arrêté de fonctionner avant de le déposer. - Débranchez toujours l'outil de l'alimentation en air comprimé avant tout travail d'entretien ou opération de remplissage. Assurez-vous toujours que votre outil pneumatique soit en position éteinte avant de le brancher à l'alimentation en air comprimé. Sachez que les outils pneumatiques peuvent conserver une pression résiduelle après utilisation. Purgez toujours la pression d'air de l'outil après avoir fermé l'alimentation en air comprimé.

Ménagez l'appareil

• N'employez pas une pression d'air comprimé supérieure au niveau recommandé. Une pression excessive peut entraîner une usure prématurée des pièces en rotation et favoriser les dysfonctionnements. Elle peut également conduire à une fissure du carter.
• Ne tentez pas de modifier un outil pneumatique. Toute tentative de modification de votre outil pourrait entraîner des blessures graves sur vous-même ou les personnes se trouvant autour de vous et annulera sa garantie.

Utilisation des pistolets à peinture

• Ne dirigez pas le pistolet à peinture vers une personne ou un animal
• Lors de la pulvérisation de peinture, tenez-vous à l'écart des sources de chaleur et des flammes. nues

ATTENTION : Les solvants et les peintures sont nocifs et peuvent être toxiques. Certains de ces produits peuvent être également extrêmement inflammables. Manipulez-les avec précautions, selon les recommandations du fabricant. Entrepôchez les solvants et peintures dans des récipients hermétiques conçus pour résister aux propriétés chimiques de ces produits. Portez toujours des équipements de protection et disposez des solvants, peintures et récipients en conformité avec les lois et réglementations.

ATTENTION: Les solvants à base d'hydrocarbures halogénés, comme le trichloroéthane et chlorure de méthylène 1,1,1, peuvent engendrer des réactions chimiques avec des corps en aluminium et galvanisés ou galvanisé à chaud, et éventuellement provoquer des risques d'explosion.

ATTENTION : Lors de la pulvérisation de matériaux de revêtements, des vapeurs et aérosols sont produits qui sont nocifs pour votre santé. Veillez lire attentivement les étiquettes et instructions de sécurité et respectez toutes les recommandations et instructions indiquées. En cas de doute, contactez votre revendeur. Utilisez des protections respiratoires lors de la pulvérisation. Les équipements de protections respiratoires doivent être ajustés au matériel utilisé et au niveau de concentration de vapeur dégagée. Pour la pulvérisation de la peinture, utilisez des équipements respiratoires indépendant de l'air ambiant ou avec des filtres A1/A2-P2.

Assurez-vous également de protéger votre peau pendant la pulvérisation ou les opérations de nettoyage. Portez les vêtements de sécurité adéquats et des crèmes de protection de la peau.

Présentation du produit

1 Couvercle du réservoir de peinture avec orifice protégé d'égalisation de la pression 2 Réservoir de peinture 3 Crochet d'accrochage 4 Molette de réglage de l'aiguille 5 Molette de réglage du jet de pulvérisation 6 Support de la purge d'air à ressort 7 Gaine 8 Fichage rapide 9 Cache 10 Buse de sortie de peinture 11 Buse d'air 12 Bague de verrouillage de la buse d'air

Usage conforme

• Pistolet à pulvérisation par gravité, alimenté par un compresseur à air comprimé et filtré, pour pulvériser des peintures et revêtements à viscosité moyenne

Déballage

• Déballez le produit avec soin. Veillez à conserver tout le matériel d'emballage et familiarisez-vous avec toutes les caractéristiques du produit.
• Si des pièces sont endommagées ou manquantes, faites-les réparer ou remplacer avant d'utiliser l'appareil.

Avant utilisation

Montage du connecteur rapide

Remarque: Cet outil est fourni avec deux raccords rapides mâles pour la conduite d'air :

EQ-4, généralement utilisé en Europe

EN-6, utilisé principalement au Royaume-Uni

EQ-4 Europe

EN-6 Royaume-Uni

• Choisissez un raccord rapide compatible avec la conduite d'air utilisée, et montez-le de la façon suivante:
• Appliquee une bande de PTFE (non foumie) sur le filtage du raccord pour conserver une miseure etanchete. Les conduites d'air pourvues d'un raccord 14 coordinate s'emmancheront par simple pression sur le raccord de I'appareil. Remarque : appliquez la bande PFTE en la serrer bien et dans le sens horaire pour que la bande reste bien en place lorsque le raccord sera vissez sur l'appareil.
• Retirez le bouchon protecteur de l'arrivée d'air
• En utilisant une clé (non fournie), vissez le raccord rapide sur l'arrivée d'air située sur la base de la poignée.
• Alimentez le circuit d'air en pressurisant avec précaution, et vérifiez qu'il n'y a
• Les conduites d'air avec des raccords rapides femelles peuvent s'insérer facilement sur l'appareil.

Assemblage du réservoir de peinture

• Assembliez le réservoir (2) en le vissant sur le dessus du pistolet. Serrez avec douceur en vous aidant d'une clé (non fournie).

Remarque: Vérifiez toujours le bon état du joint torique sur le filtre du réservoir. Changez-le si nécessaire.

Connexion de l'air comprimé

• Cet outil doit être branché à une alimentation en air comprimé propre et sec, précédé d'un séparateur d'eau et d'un contrôle.

ATTENTION: N'utilisez en aucun cas le pistolet avec un système d'air comprimé avec un graisseur intégré.

• Ne laissez pas la pression d'alimentation dépasser la pression maximale spécifiée. (Voir caractéristiques techniques). Vérifiez que l'eau soit drainée quotidiennement.
• Vérifie que toutes les parties du système (tuyaux, coupleurs, etc) soient adaptées à l'air comprimé utilisé.

Réglage de la pression d'air

• La pression de pulvérisation doit être réglée de façon correcte pour qu’il y ait une baisse de pression entre le compresseur/régulateur et le pistolet. Utilisez un diamètre de tuyau recommandé pour diminuer la baisse de pression et régler l’alimentation en air comprimé conformément aux caractéristiques techniques.

IMPORTANT : pour réduire la surpulverisation et obtenir le maximum d'efficacité, pulverisez toujours avec la pression de pulvérisation la plus faible possible.

Préparation de la peinture

ATTENTION: Assurez-vous que le type de peinture ou solvant utilisé ainsi que la viscosité est compatible avec le matériel et le pistolet.

• Mélangez et filtrez la substance à pulvériser conformément aux recommandations du fabricant.
• Référez-vous aux instructions du fabricant pour entretenir et disposez de la substance préparée.

Remplir le réservoir de peinture

1. Assurez-vous que le pistolet soit débranché de l'alimentation en air comprimé.
2. Dévissez le couvercle du réservoir de peinture(1)
3. Remplissez le réservoir jusqu'au niveau requis

Remarque: Une graduation en ml se trouve sur l'extérieur du réservoir. Ne pas remplir au-dessus de la capacité maximale (voir les caractéristiques techniques).

1. Remettez le couvercle et fermez fermement à la main.

Remarque: Le couvercle est muni d'une petite ouverture avec le tube d'égalisation. Le réservoir n'est donc pas complètement hermétique. Faites attention de ne rien verser sur ce tube. Assurez-vous que l'ouverture et le tube soient toujours propres et non bouchés.

Mettez le pistolet dans sa position par défaut

1. Tournez doucement et complètement la molette de réglage de l'aiguille (4) dans le sens inverse.

Remarque: La vis de réglage de l'aiguille possède une bague de serrage moletée qui doit être desserrée pour pouvoir effectuer le réglage. Resserrez la bague lorsque le réglage est effectué.

ATTENTION: L'aiguille peut s'endommager facilement. Ne pas forcer trop dessus.

1. Tournez doucement et complètement la molette de réglage de pulvérisation (5) dans le sens inverse.

ATTENTION: Ne forcez pas trop, cela pourrait endommager le siège de la valve.

1. Desserrez la bague de verrouillage de la buse d'air (12) d'environ un quart de tour pour régler la buse d'air (11)

Réglage du débit

1. Branchez le pistolet sur l'alimentation en air
2. Dirigez le pistolet vers un large carton ou similaire
3. Maintenez fermement le pistolet et appuyez sur la gachette (9)

Remarque : Dans la position par défaut, il n'y a pas de débit d'air ou de peinture

1. Tounez doucement la molette de réglage de l'aiguille (8) dans le sens antihoraire pour régler le débit de peinture requis.
2. Réglez jusqu'au débit voulu.

FIG. A

-Réglement du jet de pulvérisation

Remarque: réajustez toujours le début lorsque vous modifiez la forme du jet.

1. Tournez doucement le bouton de réglage du jet (5) dans le sens antihoraire pour régler la forme du jet. Tournez le bouton jusqu'à l'obtention du jet voulu.

Remarque: Tourner la molette de réglage de pulvérisation dans le sens antihoraire élargit le jet, et le rétrécit (forme circulaire) dans le sens horaire.

1. Tournez la buse d'air (11) pour régler l'orientation du jet de pulvérisation (voir Fig. A)
2. Une fois satisfait de la pulvérisation, relâchez la gachette (9) et serrez la bague de verrouillage de la buse d'air (12) à la main pour maintenir la buse d'air en position.

Remarque: Pour la plupart des utilisations, les papillons de la buse d'air doivent être horizontaux pour un jet vertical, ce qui maximise la surface de recouvrement lorsque le pistolet est déplacé avec un mouvement de va-et-vient parallèle à la surface à peindre.

Utilisation de la gâchette

La gachette s'actionne en deux temps. La première étape permet de faire arriver l'air dans le pistolet. En appuyant plus, cela permet le débit de la peinture.

Remarque: Régler la molette de réglage de pulvérisation (9) empêche d'appuyer plus qu'il ne faut sur la gachette.

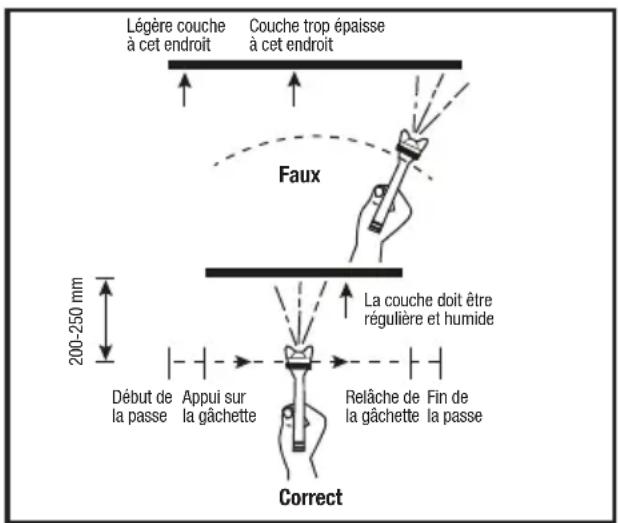

Technique de pulvérisation

• Pour obtenir une couche régulière, la peinture ou la substance de revêtement doit être préparée et diluée selon les instructions du fabricant.
• Le pistolet doit être propre et correctement rempli, le jet de pulvérisation réglé et le compresseur réglé à la pression requise.
• Effectuez toujours un test pour le jet comme indiqué dans le 'Réglage du pistolet' pour obtenir le meilleur réglage
• Gardez le pistolet à environ 20-25 cm de la pièce de travail.
• Pulvérisez d'abord la peinture sur les bords. Repassez sur à peu près la moitié de la bande peinte pour peindre la prochaine bande.
• Pulverisez en continue avec un geste régulier. Maintenez le pistolet fermement et restez bien parallèle le long de la pièce de travail.
• N'effectuez pas de mouvement en arrondi car la finition ne sera pas régulière (voir Fig. B)
• Évitez de trop secouer, car cela pourrait entraîner une circulation d'air instable et provoquer l’émanation de nuages de pulvérisation de peinture.
• Avant de commencer la pulvérisation, il est recommandé de bien visualiser la pièce à peindre. Commencez par les endroits les moins visibles vers les plus visibles. Cela vous permettra d'obtenir une meilleure finition, en vous permettant d'identifier les endroits les plus problématiques et de travailler autour des endroits déjà peints.
• Après utilisation, débranchez immédiatement le pistolet de la source en air compré.

ATTENTION: De l'air compré résiduel peut rester dans l'appareil après utilisation. Purgez toujours l'air de l'appareil après avoir étéint l'alimentation en air.

Entretien

ATTENTION: Débranchez toujours l'appareil de sa source d'alimentation et purgez l'air avant de démonter ou effectuer son entretien.

ATTENTION: Portez toujours les équipements de sécurité comme les protections oculaires et respiratoires, ainsi que des gants avant d'effectuer les opérations de nettoyage et d'entretien.

ATTENTION: La plupart des solvants utilisés pour la peinture sont toxiques et hautement inflammables. Référez-vous aux lois et régulations locales en ce qui concerne la manipulation, entrepôt et le rejet des solvants et d'autres substances nocives et potentiellement dangereuses.

Remarque: Le pistolet est un outil de précision et doit donc être traité et maintenu en conséquence, afin d'obtenir des résultats performants et constants.

• Le problème le plus courant des pistolets est causé par de la peinture qui a séché à l'intérieur de la pointe, la buse ou dans la conduite.
• Nettoyez le pistolet entièrement après chaque utilisation, et lorsque le type de substance à pulvériser change. Utilisez toujours le même solvant qui a été utilisé pour diluer la peinture.

Nettoyage après chaque utilisation

1. Dévissez le couvercle du réservoir (1), videz le reste de peinture ou autre substance dans un récipient hermétique, ajustez, dévissez le réservoir (2) du piston et nettoyez avec le solvant approprié et un chiffon propre.
2. Nettoyez la buse, le couvercle et le joint d'étanchéité du réservoir
3. Versez une petite quantité de solvant dans le réservoir propre et remontez-le sur le pistolet.
4. Branchez le pistolet sur la source d'air
5. Dirigez le pistolet vers un récipient vide et pulvérisez le solvant dans le récipient jusqu'à ce que le jet ne présente plus de trace de peinture
6. Coupez l'alimentation en air et débranchez le pistolet
7. Retirez le réservoir, et videz le reste de solvant dans un réseaux adéquat pour être rejeté, et laissez sécher toutes les parties du pistolet.

ATTENTION : Afin de ne pas relâcher des solvants ou autres substances nocives dans l'atmosphère, ouvrir des solvants de nettoyage dans certains endroits n'est pas permis, et des procédures spéciales de nettoyage doivent être suivies (par exemple utilise de sacs fermés ou récipients, etc.). Familiarisez-vous avec les régulations locales et suivez les instructions recommandées.

Nettoyage spécial pour les buses et les aiguilles

Attention : Toutes les buses et aiguilles sont fabriquées avec précision. Elles doivent être manipulées avec grandes précautions. Tout endommagement ou modification réduira la performance de l'appareil ou provoquera un mauvais jet de pulvérisation.

Attention : Les aiguilles ont une extrémité pointue. Manipulez avec précaution pour éviter les blessures.

1. Référez-vous au schéma éclaté pour démonter le pistolet et enlevez la buse et l'aiguille
2. Pour nettoyer, trempez les buses et l'aiguille dans un solvant capable d'enlever les résidus secs et nettoyez avec une brosse adequate.

Remarque: Ne trempez jamais entièrement le pistolet dans un solvant, car cela abimera le corps du pistolet et enlèvera la lubrification.

1. Soufflez avec précaution toutes les parties nettoyées avec de l'air comprimé filtré.

ATTENTION: N'essayez pas de nettoyer l'intérieur des buses avec des instruments métalliques. Si un nettoyage mécanique est nécessaire, utilisez uniquement des outils en matière plus douce que le laiton, comme des agents de nettoyage spécifiques aux buses.

Lubrification

• Même si l'air et les conduits du pistolet ne doivent pas contenir de traces d'huile et autres contaminants, certaines parties requièrent une lubrification régulière.
• Lubrifiez légèrement tout le corps, roulement, joints toriques actifs avec une huile de graissage spécifique et appliquez un peu de vaseline sur les ressorts.

Rangement

Ranger cet outil dans un endroit sec et hors de portée des enfants

Recyclage

• Comme tous les autres outils électroportatifs, les outils à air comprime ne doivent pas être jetés avec les ordures ménagères.
• Les outils à air comprime contiennent de l'huile et des lubrifiants et doivent donc être recyclés en conséquence.
• Les surplus de peinture, solvants et solutions de nettoyage doivent être rejetés conformément aux instructions du fabricant.
• Contactez les autorités locales compétentes en matière de gestion des déchets pour vous informer de la procédure à suivre pour recycler les outils électriques et à air comprimé.

En cas de problème

Problème Causes possibles Solution
Pas de pulverisation	Pas de pression d'air Vérifiez la source d'alimentation en air
	Viscosité du matériel trop élevée Ajustez la viscosité
	Le pistolet n'est pas correctement réglié Suivez les instructions pour le réglage du pistolet
Pulvérisation irrégulière	Niveau du fluide trop bas Remplissez le container
	Aiguille sèche ou usée/infiltration d'air dans la conduite du fluide	Serrez bien les éléments, et lubrifiéz
	Fuite au niveau du raccord du réservoir Vérifiez l'étaut du joint torque et vissez bien le réservoir
	Blocage dans la conduite du fluide Pulvériisez du solvant pour débloquer
	L'étui de l'iguille est trop lâche, ce qui provoque des fuites	Serrez ou remplacez l'étui
Jet de pulverisation en forme d	Les orifices sont bouchés	Débouchez les orifices ; trempez-les dans un solvant adéquat et essuyez.
	Volume du fluide uniformément réparti dans les orifices, ce qui engendre une déviation du fluide
Jet de pulverisation irrégulier	Dépôt de matériel sur la pointe ou de l'orifice central, ou orifice de la buse partiellement bouché	Retirez les obstructions
	Buse du fluide lâche Resserrez la buse
Centre du jet de pulverisation trop étroit	Pression de pulverisation trop haute RÉduisez la pression d'air
	Viscosité trop liquide	Ajustez la viscosité
Jet de pulverisation pas assez I	Pression de pulverisation trop faible Augmentez la pression d'air
	Viscosité trop épaisse Ajustez la viscosité
Pas ou très faible débite	Conduite du fluide bouchée	Retirez les obstructions
	Orifices de la buse bouchés
	Course de l'iguille trop faible (débit trop faible) Augmentez le débit
Surpulvérisation	Pression de pulverisation trop élevée RÉduisez la pression d'air
	Pistotetrop éloigné de la pièce de travail Mettez-vous à une distance convenable
	Mauvais mouvement du pistolet (arc, trop rapide)	Effectuez un mouvement de va et vient régulier et parallèle à la pièce de travail
Jet de pulverisation sec	Pression de pulverisation trop élevée RÉduisez la pression d'air
	Fluide mal préparé	Ajustez la viscosité et filtrer le fluide
	Pistotetrop éloigné de la pièce de travail Mettez-vous à une distance convenable
	Mouvement du pistolet trop rapide Appliqueez une tesse modérée du mouvement
	Mauvais réglage du pistolet	Suivez les instructions pour le réglage du pistolet
Dégoulinements et coulures	Débit trop haut	Réduisez le débit
	Viscosité trop liquide	Ajustez la viscosité
	Pistotlet penché	Maintenez le pistolet perpendiculaire à la pièce de travail. Améliorez votre technique de pulverisation
Si les solutions ci-dessus ne résolvent pas le problème, contactez votre revendeur ou un centre agrée Silverline

Ce produit silverline bénéficia d'une garantie de 3 ans

Enregistrez ce produit à www.silverlinetools.com dans les 30 jours suivant l'achat afin de bénéficier de la garantie de 3 ans. La période de garantie commence à partir de la date d'achat figurant sur votre facture d'achat.

Enregistrement de votre achat

Visitez silverlinetools.com, sélectionnez le bouton d'enregistrement et saisissez :

Vos informations personnelles - Les informations concernant le produit et l'achat

Vous recevez le Certificat de garantie en format PDF. Veuillez l'imprimer et le conserver avec votre achat.

Conditions de garantie des outils silverline

La période de garantie prend effet à compter de la date de l'achat en magasin, comme indiqué sur votre facture d'achat.

Si ce produit est defectueux pendant les 30 jours qui suivent l'achat, returnez-le au magasin où vous l'avez acheté, avec votre facture, en expliquant en détail le problème. Le produit sera remplacé ou vous serez remboursé(e).

Si ce produit est déficient après cette période de 30 jours, retournez-le à :

BA21 1WU, royaume uni

Toute demande de service sous garantie doit être soumise pendant la période de garantie.

Avant toute intervention sous garantie, vous devez présenter la facture d'achat originale sur laquelle doivent figurer la date d'achat, votre nom, votre adresse et le lieu d'achat.

Vous devez expliquer en détail la défaillance nécessitant réparation.

Les demandes de service sous garantie faites pendant la période de garantie seront vérifiées par Silverline Tools pour établir si la défaillance du produit est liée à un vice de matériel ou de fabrication.

Les frais de port ne seront pas remboursés. Les articles retournés doivent être convenablement propres et sûrs pour être réparés et devaient être emballés soigneusement pour éviter tout dommage ou toute blessure pendant le transport. Nous pouvons refuser les livraisons qui ne sont pas convenables ou sûres.

Toute intervention sera effectuée par Silverline Tools ou ses agents de réparation agréés.

La réparation ou le remplacement du produit ne dépassera pas la période de garantie.

Les anomalies que nous reconnaissons être couvertes par la garantie seront rectifiées par la réparation de l'outil, sans frais (hormis les frais de port) ou par son remplacement par un outil en parfait état de fonctionnement.

Les pièces ou les outils remplacés deviennent la propriété de Silverline Tools.

La réparation ou le remplacement de votre produit sous garantie vous apporte des avantages; ces avantages s'ajoutent à vos droits statutaires en tant que consommateur sans les affecter aucunement.

La présente garantie couvre:

La réparation du produit, s'il peut être vérifié, à la satisfaction de Silverine Tools, que les défaillances du produit ont été provoquées par un vice de matériel ou de fabrication au cours de la période de garantie.

Si une pièce n'est plus disponible ou n'est plus fabriquée, Silverline Tools la remplacera par une pièce de rechange opérationnelle.

Utilisation de ce produit dans l'UE.

La présente garantie ne couvre pas:

Silverline Tools ne garantit pas les réparations nécessaires au produit engendrées par :

L'usure normale provoquée par l'utilisation conforme aux instructions d'utilisation, par exemple les lames, les charbons, les courroies, les ampoules, les batteries, etc.

Le remplacement de tout accessoire fourni tel que les forets, les lames, les feuilles abrasives, les outils de coupe et les autres articles associés.

Les dommages et les défaillances accidentels causés par une utilisation ou un entretien négligent, une mauvaise utilisation, un manque d'entretien ou une utilisation ou une manipulation imprudente du produit.

L'utilisation du produit à des fins autres que son utilisation domestique normale.

Le moindre changement ou la moindre modification du produit.

L'utilisation de pièces et d'accessoires qui ne sont pas des composants véritables de Silverline Tools.

Une installation défectueuse (sauf si l'installation a été réalisée par Silverline Tools).

Les réparations ou les modifications réalisées par des tiers autres que Silverline Tools ou ses agents de réparation agréés.

Les demandes de service autres que le droit de rectifier les défaillances de l'outil indiquées dans ces conditions de garantie ne sont pas couvertes par cette garantie.

Déclaration de conformité CE

Le sousigné: M. Darrell Morris

Autorisé par : Silverline Tools

Déclare que le produit :

Code d'identification: 783124

Description : Pistolet à peinture à alimentation par gravité

Est conforme aux directives suivantes :

Directive sur les machines 2006/42/CE EN1953:1998+A1:2009

La documentation technique est conservée par : Silverline Tools

Date:11/06/13

Nom et adresse du fabricant ou de son représentant agréé :

Powerbox International Ltd, Boundary Way, Lifton Trading Estate, Yeovil, Somerset, BA22 8HZ, Royaume-Uni

Enregistrez votre produit en ligne

Dans les 30 jours. Sous réserve des

termes et conditions appliqués
