GEBRUIKSAANWIJZING 783124 SILVERLINE

Beschrijving symbolen

Op het gevevensplaatje van uw gereedschap hunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke informatie over het product of instructies voor het gebruik.

Draag gehoorbescherming

Draag een veiligheidsbril

Draag een stofmasker

Draag eeneiligheidshelm

Draag handschoenen

Lees de handleiding

Voorzichtig!

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag nicht met het normale huisvuil worden weggegoood. De machines bevatten oliie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Specificities

Maximale gebruksdruk: 4 bar

Werkdruk: 3,5 bar

Luchtinlaat: 1 / 4 BSP met twee

mannelijke luchtslang selnkoppelingen (EN-6 'UK' en EQ-4 'Europese' typen)

Verfspuit behuizing materiaal:Gegoten aluminium met poedercoating

Verfcontainer materiaal: ... Polypropyleen (PP)

Verfcontainer inhoud: 500 cm3

Voeding type: Zwaartekracht

Mondstuk diameter: 1,5 mm

Vloeistof stroming: 160-240 ml/min

Minimale slangdiameters: 8 mm voor toevoerslang lenghte tot 15 m 9,5 mm voor langere toevoerslangen

Luchtverbruik: 85-227 l/min

Gewicht: 0,38 kg

Geluid en trilling

Geluidsdruk niveau volgens de machine richtlij 2006/42/EG:

Geluidsdruk LPA: 77 dB(A)

Geluidsvermögen Lw: 88 dB(A)

Onzekerheid: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk.

Trilling waardes volgens de machine richtlijn 2006/42/EG:

Trilling a: 1,85 m/s²

Onzekerheid: 1,5 m/s²

Met het oog op unsere aanhoudende productontwikkeling konnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluid- en trillingsniveauus in de specificatie zijn vastgesteld volgens ISO 28927-3. De waarden können gelebruikt worden voor het vergelijkden van soortgelijk gereedschap, getest maar deze norm en het beordelen van de blootstelling aan geluids- en trillingsniveauus.

De waarden gelden voor een normala gebruik in normale werkomstandigheden. Een slecht onderhoden, onjuist samengestelden of onjuist gebruekte machine produeert möglichk hogere geluids- en trillingsniveauaus. Lasijdens het gebruik van de machine genoeg rustpa in waarin de machine onbelast draait of uitgeschakeld worden.

Maximaliseer de gebruikers verilgheid door het gebruik van de juiste verilgheidsuitrusting. Gehoorbeschemers en handschoenen beschemen u tegen het lawaai en de trillingen geproducedr door de machine. Gebruik de machine Niet onder een normale temperatuur waar trillingen een groter effect zullen hebben.

Geluid

De geluidsrichtlijn verw geintroduceerd voor de bescherming gegen gezondheids- en veilighedrisico door de blootstelling aan geluid gohoorrisico. De richtlij kan gebruikt worden voor het bepalen van geluidsblootstelling en lichamelijke parameters als piek geluidsdruk en dagelijks en wekelijns blootstellingsniveau. Biedt vooral aandacht aan blootstellingsniveauaus en -duur.

Voor meer informatatie met betrekking tot de richtlijnen 2003/10/EG en 2000/14/EG gaat u maar de volgende website voor verilgheid en gezondheid op het werk - www.osha.europa.eu

Trilling

De trilling richtlij 2002/44/EG werk geintroduceerd voor het beheersen van trillingsniveauaup het werk. De richtlij geeft machinegebruikers de macht keuzes te makeen met betrekking tot gewerkte uren. Regelmatige gebruikers van machines met hove trillingsniveauauplen een hoger risico op gezondheidsproblemen. ISO 28927-3 meet trillingen in drie richtingen watbekend staat als vector meeting. Let er bij het gebruik van machines met hove trillingsniveauaup dat blootstellingsniveauaust not overschreten worden...Voormeer informatie met betrekking tot de richtlij gaat u aan de volgende website voor veilighed en gezondheid op het werk -www. osha.europa.eu

Algemene vigilheid

• Bij de kans op meervoudige gezaven, leest en begrijpt u de veiligheidsinstructies voor het installereren, gebruiken, repareren, onderhonden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit Niet, dan is de kans op seriesuze verwondingen groot.
• De machine hoot alleen door gekwalificeerde/getrainde Personen geinstalleerd, aangepast of gebruikt worden
• Modifieer de machine Niet. Modificaties verminderen de efectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker
  Gooi de veiligheidsinstrumentes nicht weg
• Gebruik de machine Niet wonneer deze beschadigd is
• Machines horen regelmatig geinspecteerd te worden om te bevestigen dat de benodigde markingsen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanner nodig contact op met de fabrikant voor het verkrijgen van de juiste markingslabsels.

WAARSCHUWING: De verflspuit is nicht geschikt voor gebruik door Personen met een verminderde mentale of fysiekte bekwaamheid of een gebrek aan ervaring, tenzij de persoon worden begeleid of geinstruerd door een persoon verantwoordelijk voor de veiligheid

Rondviegende gevaren

• Het falen van het werkstuk, accessoires de de machine zich kan resulteren in rondvliegende delen op hoge spelheid
• Draag te allen tijde gezichtsbescheming. De beschemmingsgraad hoor voor elk gebruik vastgesteld worden
  Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen
  Denk aan de veiligheid van anderen om u heen
  Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

• Stikken, scalperen en verwondingen zijn möglichk het resultaat wonneer losse kleding, sieraden,haar en handschoenen Niet weggehonden worden van de machine en de accessoires.

Gebruiksgevaren

• Het gebruik van de machine kan de gebruikers handen blootstellen aan bevaren als snij-, schuur- en brandwonden
  Draag geschichte handschoenen voor het beschemmen van de handen
• Gebruikers horen fysiek in staat teijken de machine te hanteren
• Houdt de machineJUST vast zodate normale en plotselinge bewegingen met beiden handen onder controle gehonden können worden
  Zorg voor een stevige en gebalanceerde houding
  Laat de start-en-stop hendel in het geval van een stroomstoring los

• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant

• Het dragen van een veiligheidsbril is een must. Het dragen van beschermende handschoenen en kleding is aangeraden

• Vermijdt direct contact met de bewegende onderdelen om verwondingen te voorkomen. Draag geschikte handschoenen voor het beschermen van uw handen
• Gebruik de machine enkel wanneer op het werkstuk gericht
• Bij het gebruik op plastic of andere Niet-geleidende materialen bestaat de kans op elekrostatische ontlading
• Een potentielle explosieve atmosefer kan ontstaan door stoffen en dampen resulterenduit spuitwerkzaamheden
• Gebruik stofontginning- of onderdrukkingssystemen, geschikt voor het te bewerken materiaal

Gevaar herhaalde bewegingen

• Bij het gebruik van de machineervaart de gebruiker möglichng ongemakken in de handen,armen, scholders of andere delen van het lichaam
• De gebruiker hoortijdens het gebruik van een machine een comfortabile werkhouding aan te honden en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermoeidheid te voorkomen
• Het ervaren van de volgende symptomen hoor Niet negeert te worden: terugkerend ongemak, pijn, tinteling, oncevoeligheid, stijfheid en brandend gevoel. De gebruiker hoor de werkgeber te informeren en gezondheidshulp te raadplegen

AccessoireGeVaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires
  Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuirmachinefabrikant

Werkplaats gezaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongelukoorzaken. Ben bewust van gladde oppervlakken en gevaren,veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is Niet ontworpen voor gebruik in potentiellen explosieve atmosferen en is Niet geisoleerd gegen contact met stroom

Stof en damp gevaren

• Stoffen en dampen zijn schadelijk voor de gezondheid en leiden möglicht tot gezondheidsproblemen als kanker, zwangerschaps-/ geboorteproblemen, astma en/of huidontsteking. Risicoafweging en bescherming gegen denen bevaren zijn essentieel
• Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van het bestaande stof
• Gebruik en onderhoud de machine als beschreiben in deze handleiding om stof- en dampuijtstoting te minimisieren
• Richt de uitlauf zo dat de stofstoring in de met stof gevulde omgeving geminaliseerd worden
• De stof- of dampproductie hoor bij het uitstotingspunt aangepakt te worden
• De interne delen voor stof en dampopvanging, ontginning en onderdrukking horen juist gebruikt en onderhonden te worden als beschreiben in de instructies van de fabrikant
• Om een onnodige verhoging in stof en dampuitstoting te voorkomen selecteert, onderhoud en vervangt u het gereedschap als aanbevolen
• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het gezondheids- en veilgheidsreglement

Geluidsgevaren

• Blootstelling aan hoge geluidsniveauan kan resulteren in piepende en fluitende geluiden in de oren en tevens permanente gehoorbeschadiging veroorzaken. Daarvoor horen deze bevaren onder controle gehoden te worden.
  Denk�<|im_start|>assistant Denk�<|im_start|>assistant
• Denk�<|im_start|>assistant
• denk�<|im_start|>assistant
• denk�<|im_start|>assistant
• denk�<|im_start|>assistant
• denk�<|im_start|>assistant
• denk�<|im_start|>assistant
• denk electrif
• Gebruik geschiktte gehoorbescherming in overeenstemming met de werkgevers instructies en de gezondheids- en verligheidsvoorschriften

• Gebruik en onderhoud de machine als voorgeschrevein in de handleiding om onnodige verhoging van geluidsniveauaus te voorkomen

• Selecteert, onderhoud en vervoant u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveauus te voorkomen

• Wonneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze joist functioneert bij het gebruik van de machine

Trilling gevaren

De trillingen die nicht geelimineerd zijn door het ontwerp en de constructie bijyen risicovol. Werkgevers hunnen zo de werkomstandigheden vaststellen waarin de werknemer een risico loopt op blootstelling aan trillingen. Wanner het trilling niveau, verkreten met behulp van ISO 28927-3, Niet overeenkomt met het werkelijke trilling niveau van de machine za bijkomende informatie verstrekt worden zDat de risico's beoordeeld en behandelt hunnen worden

• Bootstelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen
• Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog
  Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stoot u onmiddelijk met het gebruik van de machine, vertel uw werkgeber en raadpleeg een dokter
• Gebruik en onderhoud de machine als voorgeschrevein in de handleiding om onnodige verhoging van trilling niveaus te voorkomen
• Houd de machine met een lichte maar veilige houvast vast waar trillingsniveauaus over het algemeen hoger bij een vaste houvast

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoeruit,voerluchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanner deze Niet in gebruik is, voordat accessoires verwisseld worden en reparations uitgevoerd worden
  Richt de lucht nooit op uzelf of andere
  Zwepende slangen zijn erg gevaartijk. Check algijd op beschadigde en losse slangen en aansluitingen
• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, Niet
• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

Verfspuit veiligheid

Gevaarlijke omgeving

Zorg er altijd voor dat er voldoende vrij ruimte is rond het werkgebied. Luchtslangen hunnen een struikelgevaar hunnen vormen. Leg slangen altijd zodenig dat de risico's zo veel möglich beperkt worden

Beschem uwogen

Draag aktijd een veiligeidsbril

Beschem uw gehoor

Draag altdoorbescherming

• Pneumatisch handgereedschap kan trillingen veroorzaken. Trillingen können ziektes veroorzaken. Handschoenen die de handen van de bediener warm hondenlopen können een goede circulatie van het bloed in de vingers bevorderen. Gebruik handgereedschap Niet langdurig+zonder onderbreking

Beschermende uitrusting

• Draag de juiste beschermende uitrusting. Denk waar bij aan overal, handschoenen, gezichtsbescherming etc.
• Het is de verantwoordelijk van de gebruiken, omstanders te voorzien van de juiste beschermende uitrusting

Gebruik de correcte luchtslang

• Gebruk lichtgewichte slangen om het gereedschap met de toevoer te verbinden
• De lustcht hoor via een 8 mm diameter slang met geschikte lenghte en voorzien van een rouwelijk je " NPS koppeling toegevoerd te worden. Slangen langer dan 15 m horen 9,5 mm dik te+zijn
  Zorg ervoor dat het gereedschap op een schone en gefilterde luchttoevoer is aangesloten

Altijd ontkoppelen

Zorg ervoor dat het pneumatisch gereedschap volledig gestopt is met werken voor u het neerlegt
- Sluit alle pneumatisch gereedschappen af van de luchttoevoer voordat u onderhoudswerkzaamheden verricht of de spuit bijvult
Zorg er altijd voor dat uw pneumatisch gereedschap uit geschakeld is voordat u deze op de luchttoevoer aansluit. Houd er rekening mee dat pneumatische gereedschappen na het gebruik möglichr rustdruk bevatten. Tap de luchtdruk na het afsluiten van de luchttoevoer altijd af

Maak geen verkeerd gebruik van de machine

• Laat de luchtdruk Niet boven het aanbevoleniveau stijgen. Een overmatige druk leidt tot slijtage van de bewegende delen en möglichk tot een defect. Teveel druk kan ook een breuk in de behuizing veroorzaken
• Probeer pneumatische gereedschappen nicht te modifiereren. Het modifiereren maakt de garantie ongeldig en kan resulteren in ernstig letsel voor uzelf of Personen in uw omgeving

Het gebruik van verfspuiten

• Richt de spuit nicht op Personen en dieren
  Houd de spuit UIT de buurt van ditte en open vlammen

WAARSCHUWING: Oplosmiddelen en verf zijn ontvlambaar, schadelijke en möglichk giftig. Sommige stoffen zijn extreem ontvlambaar. Hanteer voorzichtig, volgens de instructies van de fabrikant. Berg de middelen in afgesloten, lekkebestendige containers op. Draag de geschikte beschermende utrusting en verwijder verf en oplosmiddelen volgens de wettelijkke regulaties

WAARSCHUWING: Oplosmiddelen op halogeenkoolwaterstofbasis als trichloorethaan en methyleenchloride 1,1,1, creeren möglich een chemische reactie wanner deze in aanraking komen met aluminium en gegalvaniseerde componenten en worden möglich gezien als potentieel explosiegevaar

WAARSCHUWING: Bij het spuiten van coatingmaterialen worden gevaarlijke dampen geproduced. Lees alle labels en veiligheidsinstrumenties aanachtig door. Bij eenige twijfel neemt u contact op met de fabrikant. Tijdens het spuiten is het dragen van een stofmasker verplicht. Het stofmasker hoor te passen bij het te spuiten materiaal. Bij het spuiten van verf draagt u een stofmasker onafankelijk van de omgevingsatmosfeer, of met een ingebouwde filtercombinatie A1/A2-P2. Zorg voor een goede huidbescherming tijdens spuit en schoonmaakprocedures. Draag geschikthe beschermende kleding.

Productbeschrijving

1 Verfcontainerdeksel met equatie gat
2 Verfcontainer
3 hanggat
4 (ekartelde naald verdictelschroef
5 Bekartelde spraypatroon verstelschroef
6 Lichtventiel veerzitting
7 Handvat
8 Snelkoppeling
9 Trekker
10 Materiaalmonstuk
11 Luchtmonstuk
12 Luchtmondstuk vergrendeling

Intentioneel gebruik

• Pneumatische verfsput, aangedreven door gefilterde perslucht vanuit een compressor, voor het spuiten van middel vloeibare verf en coatings

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspector het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controller of alle onderdelen aanwezig zich en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zich, zorg dan dat deze verwangen worden voor u dit toestel / gereedschap gebruikt

Voor gezruik

Het bevestigen van de snelkoppeling

Let op: De sleutel is voorzien van twee verschillende koppelingen

EQ-4 - gebrukt in Europa

EN-6 - gebruikt in de UK

EQ-4
Europa

• Selecteer de koppeling, passend bij het te gebruiken luchtsystemen en instaleer als beschreiben:
• Plaats PTFE-tape (niet inbegren) op het schroefdraad van de koppeleling (13). Dit zorgt voor een luchtdichte aflsuiting
  Let op: Plaats de tape strak en met de wijzers van de klok mee zodatdezeniet los raakt wanner de koppeling op de machine worden geschroefd
• Verwijder de beschermende plug van de luchtinlaat
• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegren) op de luchtinlaat, aan de onderijde van het handvat
• Sluit de luchtslang aan, stel de juiste druk in en controllerer op lekkages (bijvoorbeeld door het aanbrengen van eenkleine hoeveelheid zoepwater op de buitenzijde van de koppelingen)
• Luchtslangen met een bijpassende rouwelijkke selnkoppeling zich op de machine vast te duwen

Het bevestigen van de verfcontainer

• Schroef de verfontainer (2) op de opening aan de bovenzijde van de spuit en draai deze met een geschikte steaksleutel (niet inbegrepen) vast

Let op: Inspector de O-ring en zorg ervoor dat deze in goede staat verkeerd. Vervang wonneer nodig

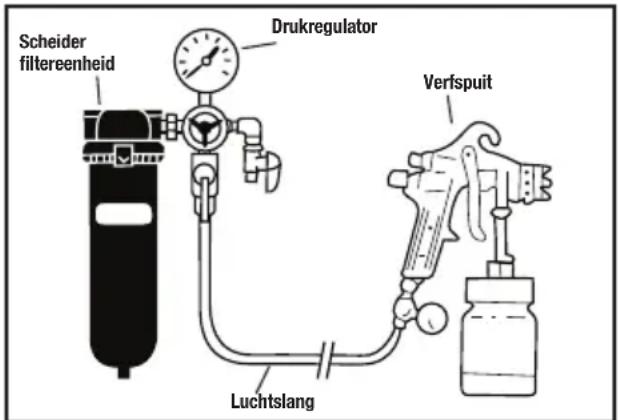

Aansluiting van de luchttoevoer

• Dit gereedschap hoor aangesloten te worden op een schone en droge luchttoevoer, met een interne waterscheider en filter

WAARSCHUWING: De verfspuit mag onder geen enkele omstandigheden op een persluchtsysteme met een ingebouwde smeervoorziening gebruikt worden

Let op: Het verkrijgen van een fijn spraypatroon zonder het gebruik van een hoogwaardige filter is vrijwel ontogelijk

• Laat de luchtdruk Niet boven het maximum reiken (zie specificatie details)
  Zorg dat het water dagelijksuit de luchttoevoer wordt afgevoerd
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk
• Gebruik geen Niet-geleidende buizen om de opbouw van elektrische lading te voorkomen

Het stellen van de luchtdruk

• De druk hoor juist gesteld te worden voor de luchtdrukzakkingussen de compressor en de verfspuit
• Gebruik de aanbevolen slangdiameter voor het minimisieren van de drukzakking en verstel de luchtdruk volgens de specificaties

BELANGRIJK: Om overspray te minimisieren en maximale efficiente te bereiken, spuit u met de laagst möglichke luchtdruk

Verfvoorbereiding

WAARSCHUWING: Zorg ervoor dat het type verf/oplosmiddel geschikt is voor het gebruik met het materiaal en dit type verfspuit

• Meng en filter het te spuiten materiaal volgens de instructies van de fabrikant
• Verwijs waar de instructies van de fabrikant voor de juiste opbergwijze van voorbereid materiaal

Het vullen van de verfcontainer

1. Zorg ervoor dat de verflspuiet ontkoppeld is van de luchttoevoer
2. Open de deksel met equatie gat (1)
3. Vul de container tot het gewenste niveau

Let op: De buitenzijde van de container is voorzien van een ml schaal. Zie: 'Specifications' voor de containercapaciteit
4. Plaats de deksel terug op de container en sluit deze met de hand
Let op: De deksel is voorzien van eenkleine opening voor drukequatie en
is waarom Niet volledig afgesloten. Zorg dat u geen verf door het gat morst.
Het gaatie in de deksel hoor schoon en vrij van verstoptingen te blijven

Het verstellen van de verfspuit

Stel de machine in de beginstand

1. Schroef de gekartelde naald verstelschroef (4) voorzigrecht som tot deze Nieteerverder gedraaid kan worden

WAARSCHUWING: De verfnaald raakt gemakkelijk beschadigd. Gebruik Niet te veel kracht

1. Schroef de gekartelde spraypatroon verstelschroef (5) rechtsom tot\ deze Niet meer verder gedraaid kan worden

WAARSCHUWING: Gebruik Niet te veel kracht waar dit de ventielzitting kan beschadigen

1. Draai de lucht mondstuk vergrendeling (12) een kwartslag los zodate het lucht mondstuk (11) versteld kan worden

- Het verstellen van materiaaluitgang:

1. Sluit de verflspuiit op de luchttoevoer aan
2. Richt de spuit op een groot stuk karton of een gelijksoorig materiaal
3. Houd de spuit stevig vast en knijp de trekker (9) in

Let op: In de beginstand hoor er geen materiaaluitgang te zich

1. Draai de gekartelde verstelschroef (4) linksom om de materiaalstroom te openen
2. Verstel tot de vereiste uitgang is bereikt

FIG.A

- Het verstellen van het spraypatroon

Let op: Herstel de materiaalstroom wanner het spraypatroon aangepast wordt

1. Draai de gekartelde patroon verstelschroef (5) langzaam linksom om het spraypatroon aan te passen. Draai tot het vereiste patroon is bereikt

Let op: Het linksom draaien van de schroef maakt het patroon breder, het rechtsom draaien van de schroef maakt het patroon smaller enmeer rond
2. Draai het luchtmondstuk (11) om de gerichtheid van het patroon te verstellen (zie Fig. A)
3. Wanner het vereiste patroon bereikt is, staat u de trekker (9) los en draait u de lucht mondstuk vergrendeling (12) met de hand vast om het luchtmondstuk inplaats te vergrendelen

Let op: Bij de meeste gebruiken horen de vleugels op het mondstuk horizontal te staan voor het verkrijgen van een verticaal spraypatroon, wat een maximale bedekking geeft wanner de spuit parallel van links waarchts over het oppervlak worden gevoerd

Gebruik

Trekker bediening

• De trekker is voorzien van een 2-stap mechanisme
• Knijp de trekker tot de eerste stap in om de luchtstroom te starten
• Knijp de trekker verder in om de verfstroom te starten

Let op: Het verstellen van de patroon verstelschroef (9) bepaald hoe ver de trekker ingeknepen kan worden

Spraytechniek

• Voor het verkrijgen van een even bedeking hoor het material volgens de instructies van de fabrikant verdunt en voorbereid te worden
• De spuit hoor schoon en juist gezuld te+zijn, het spraypatroon hoor verstelt te worden en de compressor hoor op de juiste druk gesteld te worden
• Test de verflspuit en pas de instellingen volgens 'Het verstellen van de verflspuit' aan voor het verkrijgen van de Beste resultaten
  Houdt de verfspuit op onceveer 200-250 mm afstand van het oppervlak
• Spuit de randen van het werkstuk eerst. Overlap onceveer 50% van elk gespotenlijk
• Spuit in een continue beweging. Houd uw handen stabel en breng de verf in een rechte doorgang op het werkstuk aan (zie Fig. B)

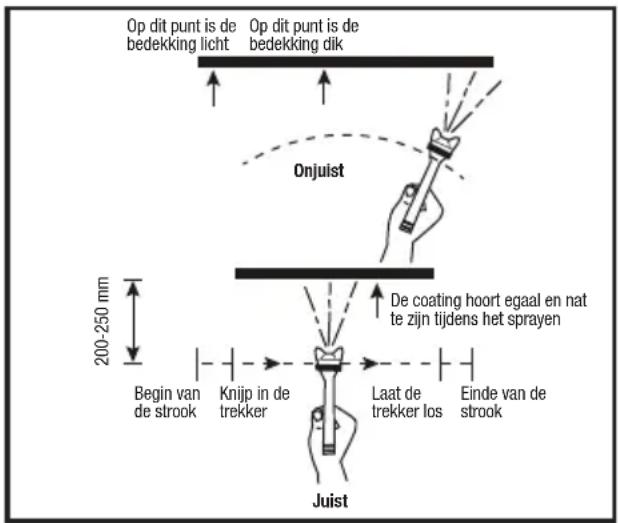

• Breng de verf Niet in een boogvorm aan. Dit resulteert in een ongelijke dekking (zie Fig. B)
• Voorkom het zwaaien van de spuit, waar dit resulteert in een onstabiele luchtdoorgang en het ontsnappen van spraymaterial
• Visualiserer het sprayproces voordat u met het sprayen begint. Begin met het minst zichtbare deel en werk waar de zichtbare delen. Dit creëert een gelijke afwerking, maar u de kritische plekken zien en LAST u rondon plekken werken die al bedekt zijn
• Ontkoppel de spuit na het gebruik onmiddelijk van de luchttoevoer

WAARSCHUING: Pneumatische machines bevatten möglichch achtergebleven luchtdruk. Verwijder deze luchtdruk nadat de luchttoevoer isuitgeschakeld

Onderhoud

WAARSCHUWING: Ontkoppel de machine van de luchttoevoer voordat u de machine schoonmaakt of enig onderhoud uitvoert

WAARSCHUWING: Draag de benodigde beschermende uitrusting, waaronder een beschermende bril, een stofmasker en beschermende handschoenen, bij het uitvoeren van schoonmaakwerkzaamheden

WAARSCHUWING: De meeste oplosmiddelen, gebruikt bij verftoepassingen,zijn giftig en uiterst ontvlambaar. Neem de lokale wetten betreff dehantering, opberging en verwijdering van deze middelen in ache

Let op: Uw verfsput is een precise instrument en hoor waar aan gebruikt te worden voor het verkrijgen van constante, professionele resultaten

• De meest voorkomende problemen met verfspuiuten worden veroorzaakt door opgedroogde verf in het mondstuk of interne vloeistof doorgangen
  Maak de gehele verfspuit na elk gebruik en bij het wisselen van materiaaltype grondig schoon
• Gebruikt hetzelfde oplosminder voor het schoonmaken als dat gebruikt voor het verdunnen van de verf

Algemene schoonmaak na gebruik

1. Schroef de deksel (1) los en leeg het overgebleven materiaal in een geschikte container. Maak de verfcontainer (2) grondig met een geschikt oplosmiddel en schone doek schoon
2. Maak de mondstuksamenstelling, de deksen en de pakking schoon
3. Giet eenkleine hoeveelheid oplosmiddel in de schone verfcontainer en bevestig deze op de spuit
4. Sluit de verfspuit op de luchttoevoer aan
5. Richt de spuit op een lege container en spray de inhoud totdezehlder uit het mondstuk komt
6. Schakel de luchttoevoer uit en ontkoppel de verfspuit
7. Ontkoppel de verfcontainer, leeg het overgebleven oplosmidel en LAST alle onderdelen drogen

WAARSCHUWING: In sommige gebieden is het schoonmaking met oplosmiddelen in de open lucht verboden. Maak uzelf bekent met de lokale wetgeving betreft het schoonmaking met oplosmiddelen en pas de aanbevolen procedures toe

Speciale schoonmaakprocedures voor mondstukken en naalden

WAARSCHUING: Alle mondstukken en naalden zijn nauwkeurig gefabricieerd en horen voorzichtig gehanteerd te worden. Beschadiging en wisselingen veroorzaken verslechterde prestaties

WAARSCHUWING: De vloeistofnaald heeft een lange, scherpe punt en hoor voorzichtig gezehanteerd te worden

1. Verwijs waar de montage diagram en haal de verfspuit voorzichtig uit elkaar
2. Om de naïd en het mondstuk schoon te makeen dompelt u deze in een geschikt oplosmiddel en maakt u deze met een zachte borstel schoon

Let op: Dompel de gehele verflspuit nooit in een oplosmiddel. Dit beschadigd pakkingen en verwijdert smeermiddelen

1. Blaas alle onderdelen met perslucht schoon

WAARSCHUWING: Steek geen metalen voorwerpen in de gaten van het mondstuk. Wanner hardnekig schoonmaken vereist is gebruikt u enkel hulpmittel del uit materialen zachter dan messing

Smeren

• Een aantal delen van de spuit horen vrij te blijven van olie en smeermiddelen. Andere delen horen regelmatig gesmeerd te worden
• Pakkingen, lagers en O-ringen horenlicht gesmeerd te worden met een special verfspuit smeersel. Breng een lichte hoeveelheid vaseine aan op de veren

Opberging

Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

• Pneumatische machines mogen nicht met uw huishoudelijk afval worden weggegoid
• Pneumatische machine bevatten möglich sporen van olie en andere smeermiddelen
• Verf, oplosmiddelen en schoonmaakmiddel horen volgens de instructies van de fabrikant weggegoid te worden
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap

Probleemopsoring

Probleem Mogelijk oorzaak Oplossing
De spuit sprayt nicht	Geen luchtdruk Controller de luchttoevoer
	Materiala te dik Verdun het materiaal
	De spuit is fout afgesteld Volg de verstelprocedure
Sputteren	Te laag vloeistofniveau Vul de verfcontainer
	Droge of versleten naaldzittingThatlucht in deverfdoorgang	Sluit de dichting
	Verfcontainer deklassel lekt Controller de afsluitingsring en draai de container vast
	Verstopping in vloeistofdoorgang Spoel met oplosm middle
	De naald zit te los wat zorgt voor lekkages Sluit of	ervang de dichting
Boogvormigspraypatroon	Hoorngaten zitten verstopt	Verwijder de verstopping in de hoorngaten
	Oneven vloeistofvolume in de hoorngaten zorgen voor een vloeistofomleiding
Ongelijkverdeeld spraypatroon	Materialia hoopt op aan de buifenzijde van dedpunt of middelste gat, of blokkeert het mondstukgedeeltelijk	Verwijder de verstopping
	Los vloeistofmondstuk Draai het mondstuk vast
Midden vanspraypatron te smal	Te hoge luchtdruk Verlaag de luchtdruk
	Te dunne verf Dik de verf aan
Te smalspraypatron	Te lage luchtdruk Verhoog de luchtdruk
	Te/DDke verf Dun de verf uit
Minimale of geen verfuitgang	Geblokkeerde vloeistofdoorgang	Verwijder de verst stopingen
	Geblokkeerde luchtgaten in het mondstuk
	Te petite vloeistofnaaldslag Pas de vloeistofnaaldslag aan
Overmatige overspray	Te hoge luchtdruk Verlaag de luchtdruk
	Verspuijt worden te ver van het werkstuk gehonden	Houd de spuit op de juiste afstand
	Verkeerde spraybeweging Pas de juiste spraybeweging toe
Droge spray	Te hoge luchtdruk Verlaag de luchtdruk
	Onjuist voorbereid materiaal	Pas de vloeibaarheid aan
	Verfspuijt worden te ver van het werkstuk gehunden	Houd de spuit op de juiste afstand
	Te snelle spuitbeweging	Houd de juiste snugheid aan
	Onjuist afgestelde spuit	Volg de juiste verstplectorde
Uitlopen	Te hoge materiaalstroming	Verlaag de materiaalstroming
	Te dunne verf Pas de dikte van de verf aan
	Gekantelde verfspuit	Houd de spuitrecht op het oppervlak
Wonneer bovenstaande oplossingen nicht werken neemt u contact op met de verkoper of een Silverine service center

Silverline Tools Garantie

Dit Silverline product komt met 3aar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3aar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochtete product registrieren

Ga waar: silverlinetools.com, kies Registration (registration) en voer het volgende in:

Uw personoonlijke gegevens
- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan waar de winkelier waar u het hebft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een neue vragen of om uw geld terug.

Als dit product na deperiode van 30 dagen een fouf heeft, stur het dan\ aar:

Silverline Tools Service Centre PO Box 2988

Yeovil

BA21 1WU, GB

Alle claims要去en binnen de garantiepiode worden ingediend.

U moet het originele ontvangstbewijs gezven met de datum van aankoop, uw naam, adres enplaats van aankoop voordat er aan kan worden gewerkt.

U要去 nauwkeurige gegevens verschaffen van de fouit die verholpen要去 worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden nicht vergoed. De geretourmeerde items要去 voor de reparatie in een redelijk schone en verilige staat verkeren en要去 zorgvuldig worden verpakt om schade en letselijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen können worden afgewezen.

Al het werk worden UITgevoerd door Silverline Tools of een officièle reparatiedienst.

De garantieperiode worden Niet door de reparatie of verranging van het product veriengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door verranging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zich verwangen, worden het eigendom van Silverline Tools.

De reparatie of verranging van het product onder garantie zijn voordelen die bijkomstig zich aan uw wettelijk rechten als consument, en hebben waar geen invloed op.

Watisgedekt:

De reparatie van het product, mits waar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die nicht meer verkrijgbaar zich en die nicht meer worden vervaardig worden door Silverline Tools verwangen door een functionelevervanging.

Gebruik van dit product in de EU.

Wakit is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstrumenties zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

Deervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzlichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normalaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installment (behave wanner geinstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officièle reparatieiensten.

Behalve claims voor hetrecht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zichen geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekte: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Identificatienummer: 783124

Beschrijving: Verflsput met bovenbeker

Voldoet aan de volgende richttijnen:

Machinerichtlijn 2006/42/EG

EN1953:1998+A1:2009

Naam en adres van fabrikant of gemachtigde:

Powerbox International Ltd, Boundary Way, Luftton Trading Estate, Yeovil,

Somerset, BA22 8HZ Verenigd Koninklijk

dagen online. Algemene voorwaarden

zijn van toepassing
