FRITZ!Powerline 1220E - Adaptateur Powerline AVM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Powerline
Marque	AVM
Modèle	FRITZ!Powerline 1220E
Dimensions (H x L x P)	132 x 59 x 78 mm
Poids	220 g
Alimentation	230 V, 50 Hz, AC
Consommation électrique (active)	Environ 3 W
Consommation électrique (veille)	Environ 0,5 W
Débit CPL maximal (brut)	Jusqu'à 1 200 Mbit/s
Technologie CPL	MIMO 2x2, HomePlug AV2, IEEE P1901
Ports Ethernet	2 x Ethernet Gigabit (10/100/1000 Mbit/s)
Sécurité réseau	Cryptage AES-128 bits, bouton Security
Indicateurs lumineux	3 LED : Power, LAN, Powerline/Security
Température de fonctionnement	0 °C à +35 °C
Humidité	Utilisation en intérieur, sec et sans poussière
Prise intégrée	Oui, avec filtre de ligne, max 10 A / 2300 W
Compatibilité	Avec autres adaptateurs CPL HomePlug AV2 et IEEE P1901
Gestion et mise à jour	Via FRITZ!Box, logiciel FRITZ!Powerline ou interface web
Garantie fabricant	2 ans
Nettoyage	Débrancher, utiliser un chiffon humide
Recyclage	Ne pas jeter aux ordures ménagères, suivre les consignes locales

FOIRE AUX QUESTIONS - FRITZ!Powerline 1220E AVM

Comment installer le FRITZ!Powerline 1220E ?

Branchez l'adaptateur sur une prise murale, connectez-le à votre routeur (FRITZ!Box) via un câble Ethernet, puis branchez un second adaptateur dans une autre pièce et connectez votre ordinateur. Le réseau CPL est automatiquement crypté et prêt à l'emploi.

Quelle est la portée maximale du réseau CPL ?

La portée dépend de la qualité du réseau électrique. En général, elle peut atteindre jusqu'à 300 mètres sur le câblage électrique, mais des facteurs comme les disjoncteurs ou les multiprises peuvent réduire les performances.

Comment sécuriser mon réseau CPL ?

Appuyez sur le bouton Security de l'adaptateur principal pendant une seconde, puis dans les deux minutes, appuyez sur le bouton des autres adaptateurs. Le cryptage AES-128 bits est automatiquement activé.

Que faire si les voyants Powerline ne s'allument pas ?

Vérifiez que les adaptateurs sont branchés sur des prises murales directes (sans multiprise). Assurez-vous qu'ils sont sur le même circuit électrique. Appuyez sur le bouton Security pour relancer la connexion.

Puis-je utiliser le FRITZ!Powerline 1220E avec des adaptateurs d'autres marques ?

Oui, il est compatible avec tout adaptateur CPL standard HomePlug AV2 ou IEEE P1901. La connexion peut nécessiter la saisie du mot de passe réseau (généralement inscrit sur l'étiquette).

Comment optimiser le débit de mon réseau CPL ?

Branchez les adaptateurs directement sur des prises murales, évitez les multiprises et les rallonges. Éloignez-les des appareils électriques bruyants (perceuse, aspirateur). Utilisez le logiciel FRITZ!Powerline pour surveiller la qualité.

Qu'est-ce que la technologie MIMO et comment améliore-t-elle les performances ?

La technologie MIMO utilise trois conducteurs (phase, neutre et terre) pour créer une paire supplémentaire de transmission, augmentant le débit de 60 à 80 % par rapport au CPL classique. Elle nécessite des prises de courant avec terre.

Comment mettre à jour le firmware du FRITZ!Powerline 1220E ?

Connectez l'adaptateur à votre réseau, ouvrez l'interface de votre FRITZ!Box (sous 'Réseau domestique / Réseau') ou utilisez le logiciel FRITZ!Powerline pour rechercher et installer les mises à jour.

Le FRITZ!Powerline 1220E consomme-t-il beaucoup d'énergie ?

Non, sa consommation moyenne est d'environ 3 W en activité et 0,5 W en veille. Vous pouvez activer le Green Mode via l'interface pour réduire davantage la consommation.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez le manuel PDF en ligne (en.avm.de/service). Vous pouvez également réinitialiser l'adaptateur en appuyant sur le bouton Security pendant 10 à 15 secondes. Si le problème persiste, contactez le support AVM.

MODE D'EMPLOI FRITZ!Powerline 1220E AVM

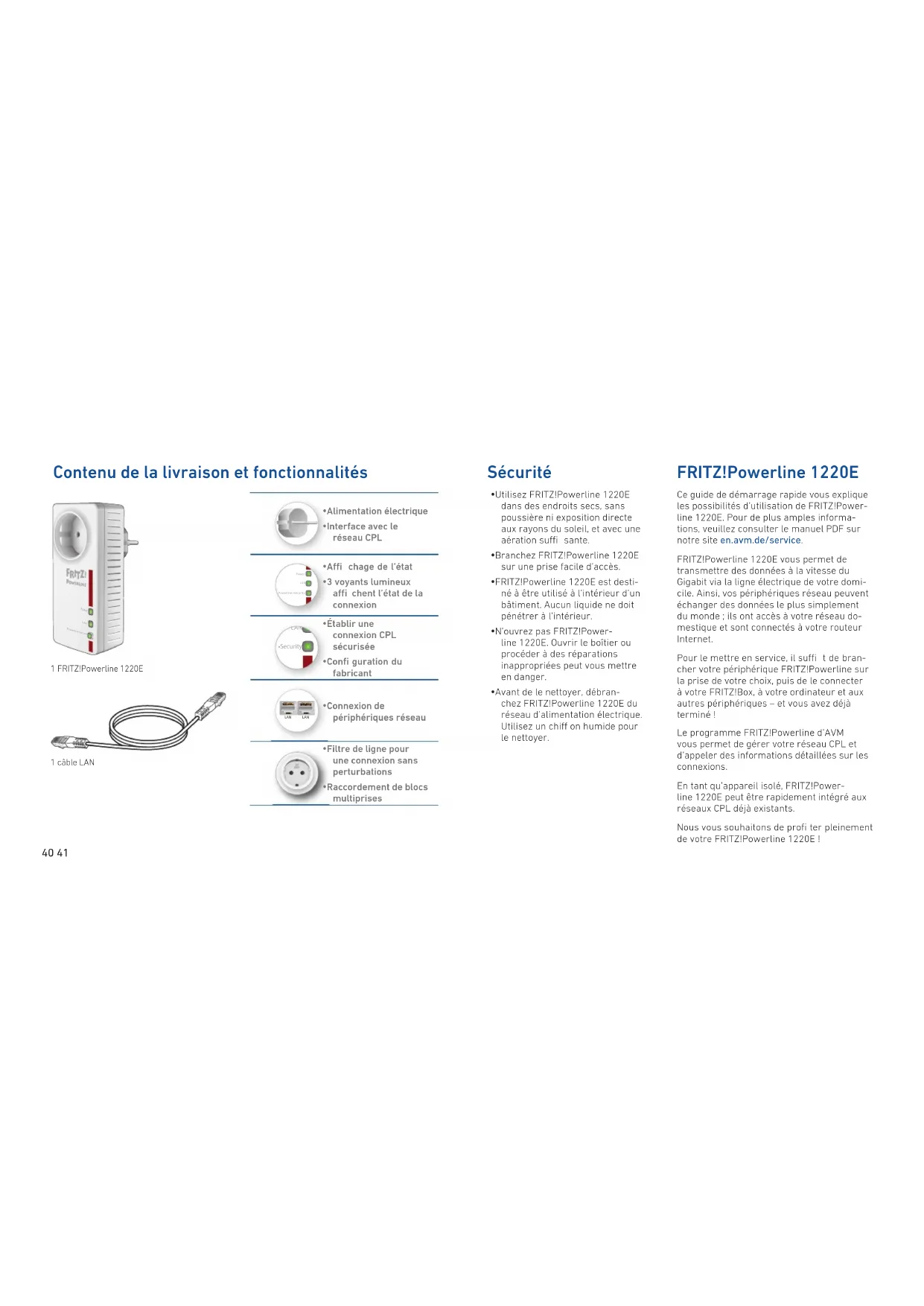

Contenu de la livraison et fonctionnalités

- Alimentation électrique - Interface avec le réseau CPL

• Affichage de l'état • 3 voyants lumineux affichent l'état de la connexion

• Établir une connexion CPL sécurisée • Configuration du fabricant

• Connexion de périphériques réseau

• Filtre de ligne pour une connexion sans perturbations • Raccordement de blocs multiprises

Sécurité

• Utilisez FRITZ! Powerline 1220E dans des endroits secs, sans poussière ni exposition directe aux rayons du soleil, et avec une aération suffisante.
• Branchez FRITZ! Powerline 1220E sur une prise facile d'accès. • FRITZ! Powerline 1220E est destiné à être utilisé à l'intérieur d'un bâtiment. Aucun liquide ne doit pénétrer à l'intérieur. • N'ouvrez pas FRITZ! Powerline 1220E. Ouvrir le boîtier ou procéder à des réparations inappropriées peut vous mettre en danger. • Avant de le nettoyer, débranchez FRITZ! Powerline 1220E du réseau d'alimentation électrique. Utilisez un chiffon humide pour le nettoyer.

FRITZ! powerline 1220E

Ce guide de démarrage rapide vous explique les possibilités d'utilisation de FRITZIPowerline 1220E. Pour de plus amples informations, veuillez consulter le manuel PDF sur notre site en.avm.de/service.

FRITZ!Powerline 1220E vous permet de transmettre des données à la vitesse du Gigabit via la ligne électrique de votre domicile. Ainsi, vos périphériques réseau peuvent échanger des données le plus simplement du monde ; ils ont accès à votre réseau domestique et sont connectés à votre routeur Internet.

Pour le mettre en service, il suffit de brancher votre périphérique FRITZ! Powerline sur la prise de votre choix, puis de le connecter à votre FRITZ! Box, à votre ordinateur et aux autres périphériques – et vous avez déjà terminé !

Le programme FRITZ! Powerline d'AVM vous permet de gérer votre réseau CPL et d'appeler des informations détaillées sur les connexions.

En tant qu'appareil isolé, FRITZ! Powerline 1220E peut être rapidement intégré aux réseaux CPL déjà existants.

Nous vous souhaitons de profiter pleinement de votre FRITZ!Powerline 1220E!

Optimiser le débit de données

Tout réseau CPL est sensible à divers facteurs. Voici comment atteindre un débit performant au sein de votre réseau CPL :

• Branchez vos périphériques CPL directement sur vos prises murales.
• Branchez vos blocs multiprises sur la prise de courant du périphérique CPL. Le débit du réseau CPL diminue :

- avec une connexion à plusieurs phases;

• lorsqu'il y a des boîliers de distribution entre vos différents périphériques CPL;
• lorsque la connexion doit passer par un interrupteur différentiel, un variateur de lumière ou un ballast :
• lorsque vous utilisez une perceuse ou un aspirateur.

Essayez de réduire ces facteurs à leur strict minimum.

Vous pouvez également gérer et optimiser la qualité de votre réseau CPL avec le programme FRITZ! Powerline d'AVM.

Le programme FRITZ! Powerline d'AVM vous permet de gérer votre réseau CPL. FRITZ! Powerline d'AVM vous offre les fonctionnalités suivantes :

•Aperçu de tous les périphériques FRITZ! Powerline et des périphériques CPL d'autres fabricants qui composent votre réseau CPL; •Les données de connexion de vos périphériques CPL - Vous voyez si le réseau CPL est crypté en toute sécurité. - Vous pouvez activer et désactiver les voyants lumineux de vos périphériques FRITZ! Powerline. - Vous pouvez mettre à jour les logiciels (firmware) de vos périphériques FRITZ! Powerline.

Vous pouvez télécharger FRITZ! Powerline d'AVM gratuitement sur en.avm.de/nc/service/downloads

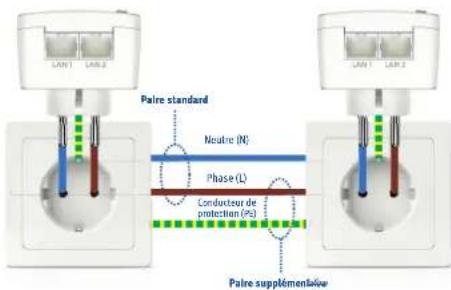

Conditions requises pour des débits de l'ordre du gigabit

Tout circuit électrique moderne possède trois conducteurs : une phase (L), un conducteur neutre (N) et un conducteur de protection (PE). Les circuits plus anciens n'ont souvent que deux conducteurs, la phase (L) et le conducteur neutre (PEN) qui, dans ce type de systèmes, joue le rôle de conducteur de protection. Pour atteindre des débits élevés de l'ordre du Gigabit, FRITZIPowerline 1220E recourt à la technologie MIMO, qui nécessite un circuit doté de 3 conducteurs ainsi que des prises de courant de sécurité. Avec MIMO, FRITZIPowerline 1220E peut créer, sur la phase et le conducteur de protection, une paire de conducteurs supplémentaire pour la transmission des données et augmenter la performance de 60 à 80 % par rapport à une connexion CPL classique. Il est également possible d'utiliser FRITZIPowerline 1220E dans des circuits dotés de 2 conducteurs mais dans ce cas, il est impossible de bénéficier pleinement de ses performances.

Créer un réseau CPL

1. Branchez les deux FRITZ! Powerline 1220E sur les prises de courant de votre choix à votre domicile.
2. Raccordez votre FRITZ! Box à un FRITZ! Powerline 1220E à l'aide d'un câble LAN et connectez votre ordinateur ou un autre périphérique réseau au deuxième FRITZ! Powerline 1220E.
3. Le réseau CPL est en cours d'établissement ; il est automatiquement crypté et immédiatement prêt à l'emploi.

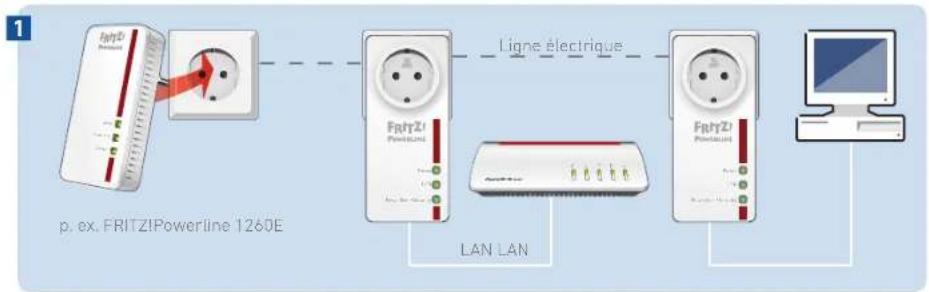

Étendre le réseau CPL

1. Branchez le nouveau périphérique CPL destiné à élargir le réseau sur une prise de courant.
2. Appuyez sur la touche d'appel du nouveau périphérique CPL pendant une seconde pour établir une nouvelle connexion (voir documentation du nouveau périphérique CPL).

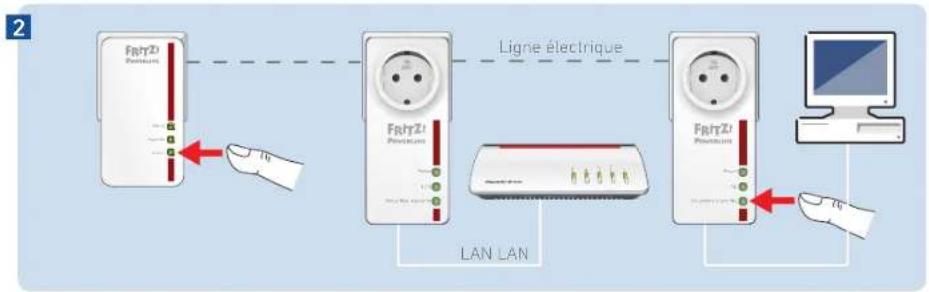

En 2 minutes :

Appuyez sur la touche « Security » d'un FRITZ!Powerline 1220E déjà raccordé au réseau CPL pendant une seconde. 3. Le nouveau périphérique CPL se connecte au réseau CPL et peut être utilisé immédiatement.

Affichage de l'état et utilisation

	Affi chage/Utilisation	État
Power	allumé est alimenté en courant
	clignote lentemont est en voille
	désactivé n'est pas alimenté en courant
LAN	allumé le port LAN est occupé
	désactivé aucun câble LAN n'est raccordé ou bien le périphérique branché au câble LAN est éteint
Powerline - Security	allumé est connecté au réseau CPL et est prêt à échanger des données
	clignote redémarrage ou réglage des paramètres de sécurité en cours
	désactivé n'a reconnu aucun périphérique CPL compatible ou aucun périphérique utilisant le même mot de passe réseau
	apouyer brièvement intégrer en toute sécurité à un réseau CPL existant
	apouyer longement (entre 10 et 15 s) réinitialiser

FRITZ! powerline dans votre FRITZ! box

FRITZ! Powerline 1220E et les autres périphériques CPL de votre réseau domestique sont affichés dans l'interface utilisateur de FRITZ! Box (sous « Réseau domestique/réseau »).

Dans la section Détails de FRITZ! Powerline 1220E, vous trouverez différentes informations relatives à l'appareil et vous pouvez procéder aux réglages suivants pour FRITZ! Powerline 1220E :

- Mettre à jour le logiciel (firmware)

- Activer le Green Mode (économie d'électricité)

•Désactiver les voyants lumineux

Vous pouvez également connecter les périphériques CPL en saisissant le mot de passe, sans appuyer sur les touches dans le réseau CPL.

Caractéristiques techniques

• Hauteur 132 mm x Largeur 59 mm x Profondeur 78 mm • 230 V, 50 Hz A/C -0℃ à +35℃ - Puissance active moyenne : env. 3 W - Puissance active en mode veille : env. 0,5 W • Poids : env. 220 g • CPL Gigabit avec technologie MIMO 2 x 2 - Élargit votre réseau domestique via la ligne électrique à votre domicile - Prise de courant pour une intensité maximum de 10 ampères/2 300 W - Transmission CPL jusqu'à 1 200 Mbit/s (bruts) au sein du réseau domestique pour vidéo HD, musique, photos, liaison NAS, navigation et jeux - 2 x Ethernet Gigabit (1 000 Mbit/s) pour connecter l'ordinateur, la smart-TV, le Blu-ray, la HiFi et les consoles de jeux - Connexion CPL d'une simple pression de bouton : cryptage sécurisé avec AES-128-Bit • Standardisé conformément à HomePlug AV2, compatible avec IEEE P1901 - Fonctionne avec d'autres adaptateurs CPL courants • Mise à jour via FRITZ! Box ou avec le programme FRITZ! Powerline d'AVM.

Déclaration de conformité CE

CE AVM déclare par la présente que FR/ITZ/Powerline 1220E est conforme aux exigences essentielles et aux instructions pertinentes des directives 2014/30/UE, 2014/35/UE, 2009/125/CE et 2011/65/UE.

Vous trouverez la version longue de la déclaration de conformité CE (en langue anglaise) à l'adresse http://en.avm.de/ce.

Diagnostic et maintenance

Le FRITZIPowerline 1220E transmet des données de diagnostic à AVM pour nous aider à perfectionner notre produit. Vous bénéficiez ainsi directement d'optimisations et de mises à jour FRITZIOS. Vous trouverez de plus amples informations dans l'aide de l'interface utilisateur de http://fritz.powerline

Élimination

Conformément aux prescriptions européennes, FRITZ! Powerline 1220E et les câbles ne peuvent être jetés dans les ordures ménagères. Après les avoir utilisés, veuillez les remettre aux services municipaux de gestion des déchets.

Garantie du fabricant

En tant que fabricant de ce produit original, nous vous offrons une garantie de 2 ans sur le matériel. La garantie commence à courir à compter de la date d'achat par le premier utilisateur final. Vous pourrez prouver le respect du délai de garantie en présentant l'original de la facture ou des documents similaires. Vos droits à garantie découlant du contrat d'achat de même que vos droits légaux ne sont pas limités par cette garantie.

Pendant la période de garantie, nous remédions à toute défectuosité inopinée du produit qui serait incontestablement imputable à des vices de matériel ou de fabrication. Cependant, nous avons le regret de devoir exclure toute défectuosité qui résulterait d'une installation non conforme aux instructions, d'un maniement inapproprié, du non-respect du manuel, d'une usure normale ou encore de dysfonctionnements dans l'environnement du système (matériel ou logiciel de tierces personnes). Nous sommes libres de choisir entre une réparation ou une livraison de remplacement. La présente garantie n'établit aucun autre droit que le droit, mentionné dans les présentes conditions de garantie, à la suppression des défectuosités du produit.

Nous vous garantissons que le logiciel est conforme aux spécifications générales mais ne vous garantissons pas qu'il correspond à vos besoins individuels. Les frais d'expédition ne vous seront pas remboursés. Tout produit remplacé redevient notre propriété. Les prestations de garantie n'entraînent ni une prolongation ni un renouvellement de la période de garantie. Si nous refusons un droit à garantie, ce droit est frappé de prescription au plus tard six mois après notre refus.

La présente garantie est soumise au droit allemand à l'exclusion de la Convention des Nations Unies sur les contrats de vente internationale de marchandises (CVIM).
