GEBRUIKSAANWIJZING FRITZ!Powerline 1220E AVM

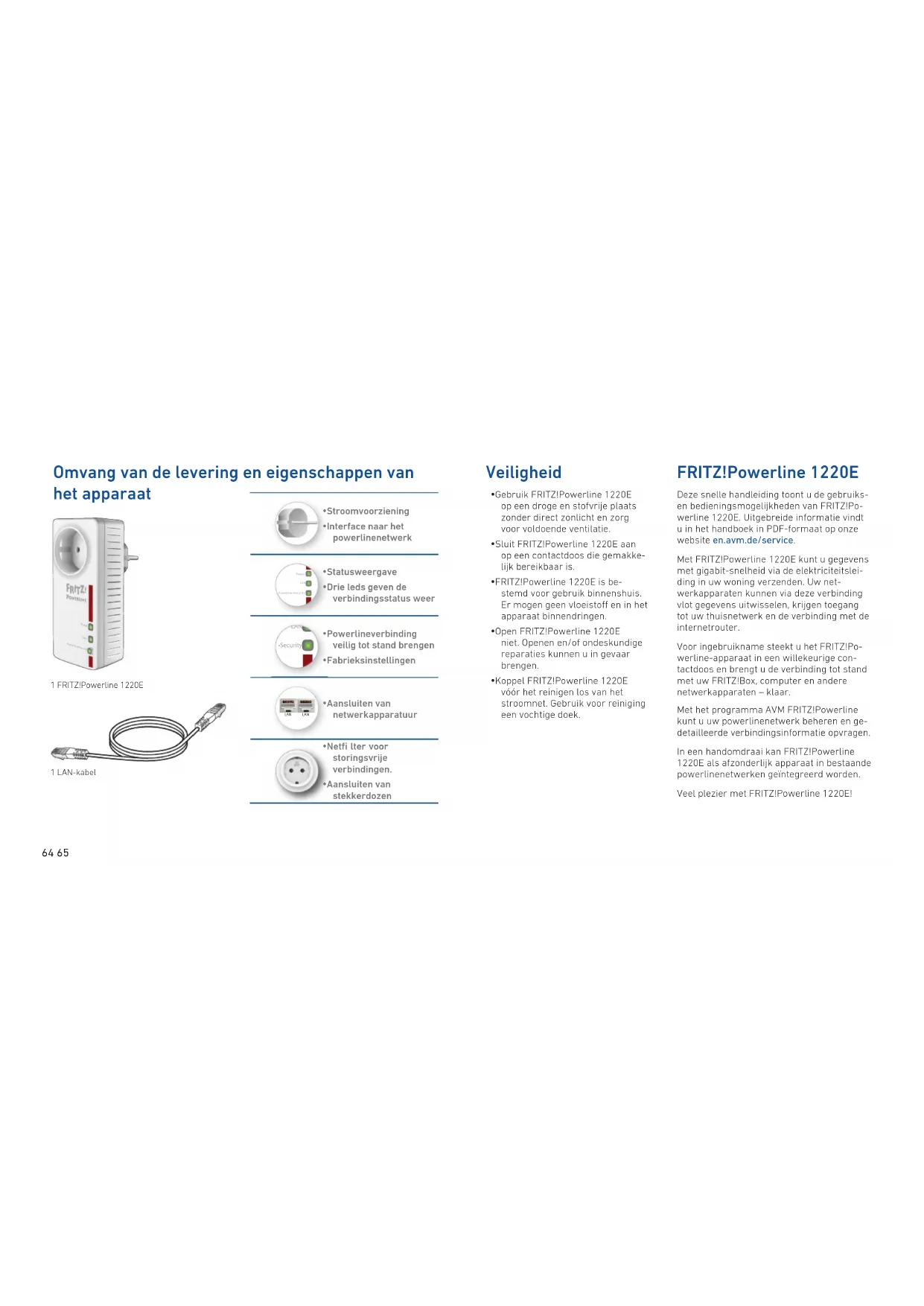

Omvang van de levering en eigenschappen van het apparaat

- Stroomvoorziening - Interface naar het powerlinenetwerk

- Statusweergave - Drie leds geven de verbindingsstatus weer

•Powerlineverbinding veilig tot stand brengen •Fabrieksinstellingen

•Aansluiten van netwerkapparatuur

•Netfi lter voor storingsvrije verbindingen.
•Aansluiten van stekkerdozen

Veiligheid

• Gebruik FRITZ!Powerline 1220E op een droge en stofvrije plaats zonder direct zonlicht en zorg voor voldoende ventilatie.
• Sluit FRITZ!Powerline 1220E aan op een contactdoos die gemakkelijk bereikbaar is.
  • FRITZ!Powerline 1220E is bestemd voor gebruik binnenshuis. Er mogen geen vloeistoff en in het apparaat binnendringen.
• Open FRITZIPowerline 1220E niet. Openen en/of ondeskundige reparaties kunnen u in gevaar brengen.
  • Koppel FRITZ!Powerline 1220E vóór het reinigen los van het stroomnet. Gebruik voor reiniging een vochtige doek.

FRITZ!Powerline 1220E

Deze snelle handleiding toont u de gebruiks- en bedieningsmogelijkheden van FRITZ!Powerline 1220E. Uitgebreide informatie vindt u in het handboek in PDF-formaat op onze website en.avm.de/service.

Met FRITZIPowerline 1220E kunt u gegevens met gigabit-snelheid via de elektriciteitsleiding in uw woning verzenden. Uw net-werkapparaten kunnen via deze verbinding vlot gegevens uitwisselen, krijgen toegang tot uw thuisnetwerk en de verbinding met de internetrouter.

Voor ingebruikname steckt u het FRITZ!Powerline-apparaat in een willekeurige contactdoos en brengt u de verbinding tot stand met uw FRITZ!Box, computer en andere netwerkapparaten - klaar.

Met het programma AVM FRITZ!Powerline kunt u uw powerlinenetwerk beheren en ge-detailleerde verbindingsinformatie opvragen.

In een handomdraal kan FRITZIPowerline 1220E als afzonderlijk apparaat in bestaande powerlinenetwerken geïntegreerd worden.

Veel plezier met FRITZ!Powerline 1220E!

De gegevenssnelheid optimaliseren

Een powerlinenetwerk wordt door veel factoren beïnvloed. Met de volgende stappen kunt u bijdragen aan een optimale gegevensnelheid in uw powerlinenetwerk:

• Steek Powerline-apparaten recht-streeks in wandcontactdozen.

- Sluit stekkerdozen aan op de contact-doos van het powerline-apparaat.

- De gegevenssnelheid in een powerlinenetwerk neemt af

• bij een verbinding over meerdere fasen
• als er verdeeldozen op het traject tussen uw Powerline-apparaten zijn
• als de verbinding door een aardlekschakelaar, dimmers of voorschakelapparaten moet gaan
• als boormachines of stofzuigers gebruikt worden

Probeer deze invloeden zo veel mogelijk te beperken.

- Beheer en optimaliseer de kwaliteit van uw powerlinenetwerk met het programma AVM FRITZ Powerline.

AVMFRITZ!Powerline

Met het programma AVM FRITZ!Powerline kunt u uw powerlinenetwerk beheren. AVM FRITZ!Powerline biedt u de volgende functies:

• overzicht van alle FRITZ!Powerline-apparaten en powerline-apparaten van andere fabrikanten die samen uw Powerline-netwerk vormen
- verbindingsgegevens van de powerline-apparaten
• u kunt zien of het powerlinenetwerk veilig versleuteld is
• u kunt de leds van uw FRITZ!Powerline-apparaten in- en uitschakelen
• u kunt een update van de software (fi rmware) van uw FRITZ!Powerline-apparaten uitvoeren

U kunt AVM FRITZ!Powerline gratis downloaden op

Voorwaarde voor gigabit-gegevenssnelheid

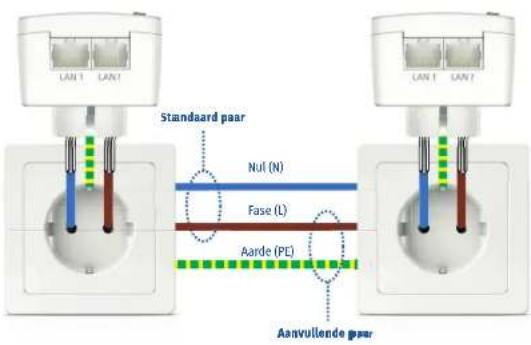

Een moderne stroomkring heeft 3 aders; de fase (L), de nulleider (N) en de aarddraad (PE). Oudere stroomkringen hebben vaak maar 2 aders, de fase (L) en de nulleider (PEN), die in deze systemen ook de functie van de aarddraad vervult. Voor hoge gegevensnelheden met gigabit-snelheid maakt FRITZIPowerline 1220E gebruik van MIMO-technologie, die een stroomkring met 3 draden en veiligheidscontactdozen veroist, Met MIMO kan FRITZIPowerline 1220E op de fase- en de aarddraad een extra aderpaar voor gegevensoverdracht vormen en zo het prestatievermogen 60 - 80 % verhogen in vergelijking met een conventionele powerlineverbinding. FRITZIPowerline 1220E kan ook worden gebruikt in stroomkringen met 2 draden, maar in deze stroomkringen kan het volledige prestatievermogen echter niet ten volle benut worden.

LAN 1 LAN? Standaard pær Nul (N) Fase (L) Aarde (PE) Aanvullende pær

Het powerlinenetwerk opzetten

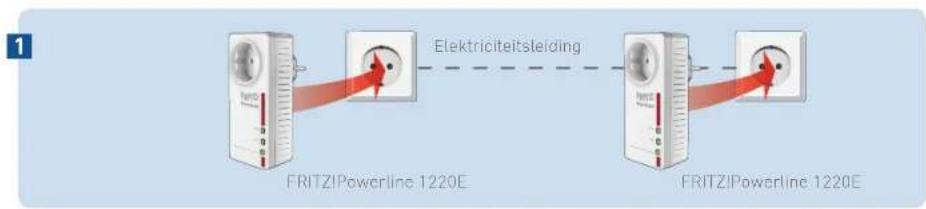

1. Steek de 2 FRITZ!Powerline 1220E-apparaten in willekeurige contactdozen in huis.

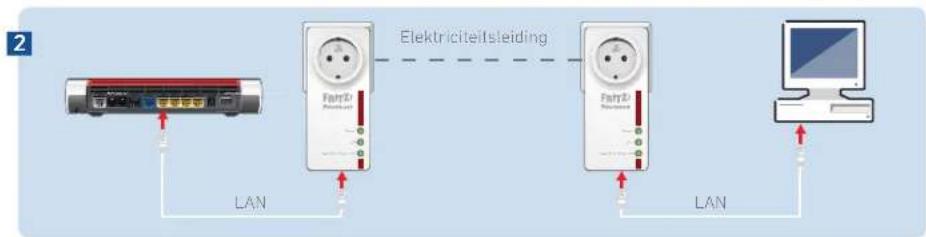

2. Sluit uw FRITZ!Box met de LAN-kabel aan op een FRIT-Z!Powerline 1220E en uw computers of andere net-werkapparaten op de tweede FRITZ!Powerline 1220E.

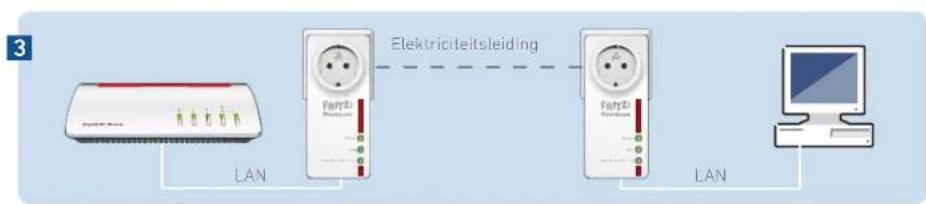

3. Het powerlinenetwerk wordt opgezet, is automatisch versleuteld en kan meteen worden gebruikt.

Het powerlinenetwerk uitbreiden

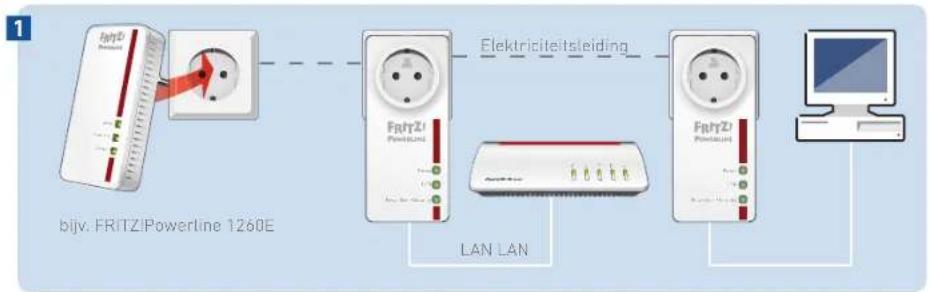

1. Steek het nieuwe powerline-apparaat dat uw netwerk moet uitbreiden, in een contactdoos.

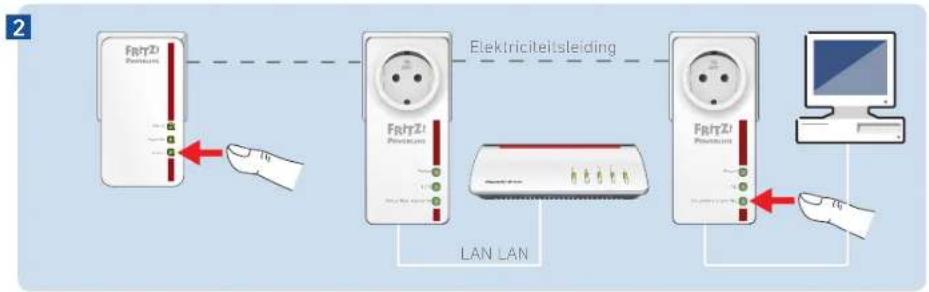

2. Druk een seconde lang op de verbindingstoets van het nieuwe powerline-apparaat om een nieuwe verbinding tot stand te brengen (zie documentatie van het nieuwe powerline-apparaat).

Binnen 2 minuten:

Druk een seconde lang op de toets "Security" van een FRITZ!Powerline 1220E in uw bestaande powerlinenetwerk.
3. Het nieuwe powerline-apparaat is met het powerlinenetwerk verbonden en kan meteen worden gebruikt.

Toestandsweergave en bediening

	Weergave/bediening	Toestand
Power	brandt wordt van stroom voorzien
	knipport langzaam is stand-by
	uit wordt niet van stroom voorzien
LAN	brandt de LAN-poert is bezet
	uit er is geen LAN-kabel aangesloten of het apparaat dat is verbonden met de LAN-kabel is uitgeschakeld
Powerline • Security	brandt is verbonden met het powerlinenetwerk en gereed voor gegevensoverdracht
	knipport start opnieuw op of noomt beveiligingsinstellingen over
	uit heeft geen compatibele powerline-apparaten herkend of heeft geen apparaten herkend die hetzelfde notwerkwachtwoord gebruiken
	Kort indrukken veilig in een powerlinenetwerk integreren
	lang indrukken (10 tot 15 sec.)	resetten

FRITZ!Powerline in uw FRITZ!Box

FRITZ!Powerline 1220E en andere powerline-apparaten in uw thuisnetwerk worden in de gebruikersinterface van de FRITZ!Box weergegeven (onder "Thuisnetwerk / Netwerk" of "Home Network / Network").

In de details van FRITZ!Powerline 1220E vind u uiteenlopende informatie over het apparaat en kunt u de volgende instellingen voor FRITZ!Powerline 1220E confi gureren:

• Update van de software van het apparaat (fi rmware) uitvperen
  • Green mode activeren (stroom besparen)
  •Leds uitschakelen

Daarnaast kunt u powerline-apparaten in het powerlinenetwerk integreren door het apparaatwachtwoord in te voeren, zonder de knoppen te gebruiken.

Features Properties Manufacturer:A3K GmbH Model:FMT2Powerline 12.0E Powerline Hardware:2.6.3.2.22 Speed class:120k MHz/s Encryption:Individual Converted network device:FRC.haz

Technische gegevens

•Hoogte 132 mm x breedte 59 mm x diepte 78 mm
- 230 V, 50 Hz A/C
- 0 °C tot +35 °C
•Gemiddeld werkelijk vermogen; ca. 3 W
- Werkelijk vermogen (stand-by): ca. 0,5 W
•Gewicht: ca. 220 g
•Gigabit-Powerline met 2 x 2 MIMO
- Breidt uw thuisnetwerk uit via de elektriciteitsleiding in in huis
- Contactdoos voor maximale belasting van 10 A /2300 W
- Powerline-overdracht tot 1200 Mbit/s (bruto) in het thuisnetwerk voor HD-video, muziek, foto's, NAS-aansluiting, surfen en gaming
- 2 x gigabit ethernet (1000 Mbit/s) voor het aansluiten van computer, smart-TV, blu-ray, hifi en spelconsole
•Powerline-verbinding met een druk op de knop: veilig versleuteld met AES 128 bit
- Conform de norm HomePlug AV2, compatibel met IEEE P1901
•Werkt met alle gangbare powerline-adapters
- Update (firmware) via FRITZ!Box of met het programma AVM FRITZ!Powerline.

Juridische informatie

EG Verklaring van overeenstemming

CE Hiermee verklaart AVM dat het apparaat overeenstemt met de fundamentele vereisten en de andere relevante voorschriften van de richtlijnen 2014/30/EU, 2014/35/EU, 2009/125/EG en 2011/65/EU.

De volledige versie van de EG Verklaring van overeenstemming vindt u in het Engels op http://en.avm.de/ce

Diagnose en onderhoud

De FRITZIPowerline 1220E stuurt diagnosegegevens door aan AVM ter ondersteuning van de verdere ontwikkeling van het product. Zo profiteert u direct van optimalisaties en updates van FRITZIOS. Meer informatie vindt u in de helpfunctie van de gebruikersinterface onder http://fritz.powerline

Afvoer

FRITZ!Powerline 1220E en kabel mogen overeenkomstig de Europese wetgeving niet met het huisvuil worden afgevoerd. Breng de apparatuur daarom na gebruik naar een gemeentelijk inzamelpunt.

Fabrieksgarantie

Als producent van dit originele product bieden wij u een garantie van 2 jaar op de hardware. De garantieperiode gaat in vanaf de datum dat de eerste eindverbruiker het product heeft aangeschaft. U kunt de garantieperiode aanlonen door het overleggen van de originele factuur of vergelijkbare documenten. Uw garantierechten uit het koopcontract en uw wettelijke rechten worden niet beperkt door deze garantie.

Binnen de garantieperiode verhelpen wij defecten van het product die aantoonbaar zijn veroorzaakt door materiaal- of productiefouten. Wij zijn helaas niet aansprakelijk voor gebreken ten gevolge van niet-reglementaire installatie, onvakkundige omgang, niet-na-leving van het handboek, normale slijtage of defecten in de systeemomgeving (hard- of software van derden). Wij kunnen kiezen tussen reparatie en een vervangende levering. Andere claims dan de in deze garantievoorwaarden genoemde rechten op het verhelpen van defecten aan het product maken geen deel uit van deze garantie.

Wij garanderen u dat de software in overeenstemming is met de algemene specificaties, maar niet dat de software voldoet aan uw persoonlijke wensen. Wij vergoeden geen verzendkosten. Vervangen producten worden weer ons eigendom. Garantievergoedingen zorgen niet voor een verlenging of hernieuwde ingang van de garantieperiode. Wanneer wij een garantieclaim afwijzen, verjaart deze claim uiterlijk zes maanden na onze afwijzing.

Op deze garantie is Duits recht van toepassing, met uitzondering van het verdrag der Verenigde Naties inzake internationale koopovereenkomsten betreffende roerende zaken (CISG).
