MANUAL DE USUARIO FRITZ!Powerline 1220E AVM

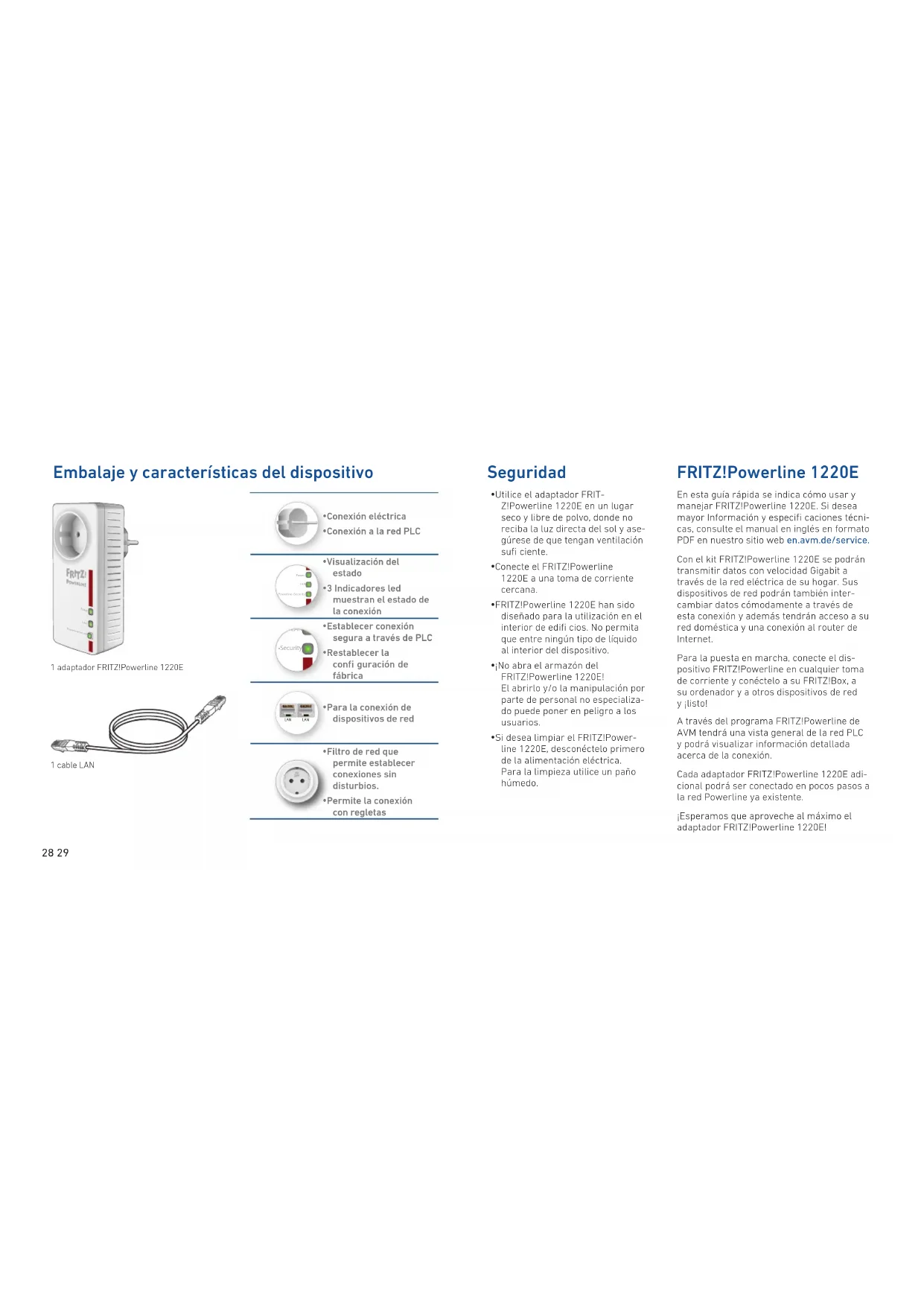

Embalaje y características del dispositivo

•Conexión eléctrica
•Conexión a la red PLC

•Visualización del estado
•3 Indicadores led muestran el estado de la conexión

- Establecer conexión segura a través de PLC - Restablecer la confi guración de fábrica

- Para la conexión de dispositivos de red

• Filtro de red que permite establecer conexiones sin disturbios.
•Permite la conexión con regletas

Seguridad

• Utilice el adaptador FRIT-ZIPowerline 1220E en un lugar seco y libre de polvo, donde no reciba la luz directa del sol y asegúrese de que tengan ventilación sufi ciente.
• Conecte el FRITZ!Powerline 1220E a una toma de corriente cercana.
  • FRITZ! Powerline 1220E han sido diseñado para la utilización en el interior de edifícios. No permita que entre ningún tipo de líquido al interior del dispositivo.
  •¡No abra el armazón del FRITZ!Powerline 1220E! El abrirlo y/o la manipulación por parte de personal no especializado puede poner en peligro a los usuarios.
• Si desea limpiar el FRITZIPowerline 1220E, desconéctelo primero de la alimentación eléctrica. Para la limpieza utilice un paño húmedo.

FRITZ!Powerline 1220E

En esta guía rápida se indica cómo usar y manejar FRITZIPowerline 1220E. Si desea mayor Información y especificaciones técnicas, consulte el manual en inglés en formato PDF en nuestro sitio web en.avm.de/service.

Con el kit FRITZIPowerline 1220E se podrán transmitir datos con velocidad Gigabit a través de la red eléctrica de su hogar. Sus dispositivos de red podrán también intercambiar datos cómodamente a través de esta conexión y además tendrán acceso a su red doméstica y una conexión al router de Internet.

Para la puesta en marcha, conecte el dispositivo FRITZ!Powerline en cualquier toma de corriente y conéctelo a su FRITZ!Box, a su ordenador y a otros dispositivos de red y ¡histo!

A través del programa FRITZ!Powerline de AVM tendrá una vista general de la red PLC y podrá visualizar información detallada acerca de la conexión.

Cada adaptador FRITZ!Powerline 1220E adicional podrá ser conectado en pocos pasos a la red Powerline ya existente.

¡Esperamos que aproveche al máximo el adaptador FRITZ!Powerline 1220E!

Mejorar la velocidad de transmisión

El funcionamiento de la red PLC depende de muchos factores. Con los siguientes pasos podrá mejorar la velocidad de transmisión de datos en su red Powerline.

- Conecte los dispositivos Powerline directamente en las tornas de corriente.

- Conecte la regleta a la toma de corriente del dispositivo Powerline.

- Disminuye la velocidad de transmisión en la red Powerline

- en una conexión de varias fases

- si las cajas de conexiones se encuentran entre sus dispositivos Powerline

- si la conexión debe pasar por un interruptor de protección, un reductor de luz o un estabilizador

- cuando se utilizan máquinas de perforación o aspiradoras.

Trate de minimizar este tipo de situaciones que pueden tener efectos negativos en la transmisión.

- Con ayuda del programa AVM FRIT-Z!Powerline podrá manejar y mejorar la calidad de su red Powerline.

AVMFRITZ!Powerline

Podrá manejar la red Powerline con ayuda del programa FRITZ!Powerline de AVM. AVM FRITZ!Powerline le ofrece las siguientes funciones:

•Vista general de todos los adaptadores FRITZ!Powerline, así como de los dispositivos de otros fabricantes que haya conectado a su red PLC.
- Datos de conexión de los dispositivos PLC.
- Podrá ver si la red PLC está protegida o no.
- Podrá encender o apagar los indicadores led de los adaptadores FRIT-Z!Powerline.
- Podrá actualizar el software (firmware) de sus adaptadores FRITZ!Powerline.

Podrá descargar gratuitamente el programa AVM FRITZ!Powerline en Internet en.avm.de/nc/service/downloads.

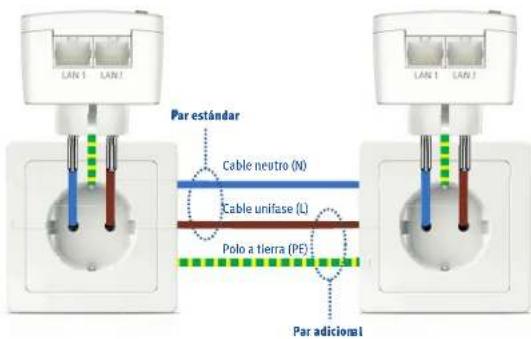

Un circuito moderno tiene tres cables; el cable unifase (L), el neutro (N) y el polo a tierra (PE). Circuitos más antiguos tienen a menudo sólo dos cables, el de fase (L) y el neutro (PEN), que en este sistema asume la tarea del polo a tierra. Para una mayor velocidad de transmisión de datos a velocidad Gigabit, el FRITZIPowerline 1220E utiliza la tecnología MIMO, que requiere un circuito de 3 hilos y tomas de contacto de protección. Con MIMO FRITZPowerline 1220E puede convertir el cable de fase y el polo a tierra en un par extra de cables para la transmisión de datos y aumentar así el potencial de rendimiento en comparación con una conexión eléctrica convencional en un 60 - 80%. FRITZIPowerline 1220E también se puede utilizar en un circuito con dos cables, sin embargo, en estos circuitos no se podrá aprovechar todos su potencial de rendimiento.

LAN 1 LAN 2 Par estándar Cable neutro (N) Cable unifase (L) Polo a tierra (PE) Par adicional

Confi guración de la red PLC

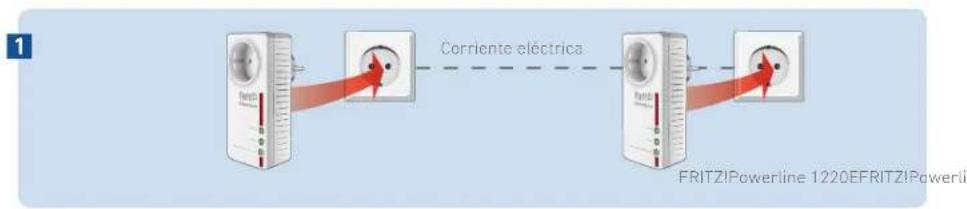

1. Conecte los dos dispositivos FRITZ!Powerline 1220E en cualquier toma de corriente de su casa.

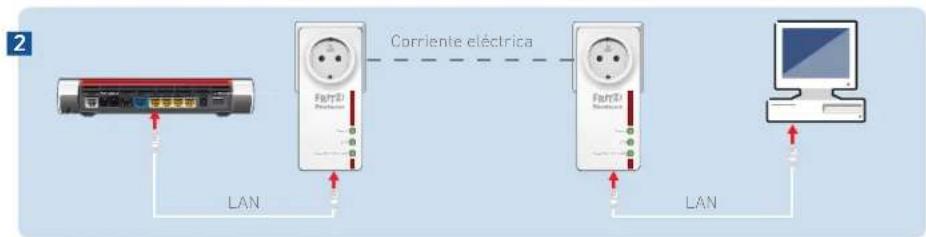

2. Conecte su FRITZ!Box con un cable LAN a uno de los adaptadores FRITZ!Powerline 1220E y su ordenador u otros dispositivos de red al otro adaptador FRITZ!Powerline 1220E.

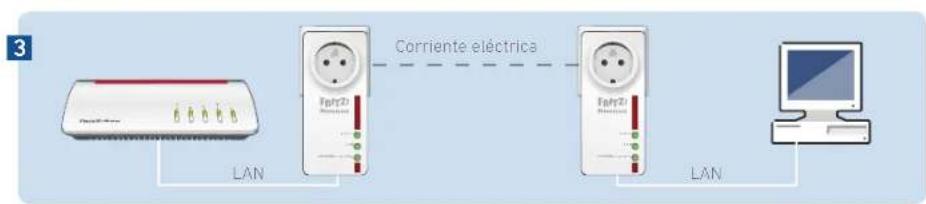

3. Se establecerá la red PLC, que ya está protegida de fábrica y que podrá ser utilizada inmediatamente.

Corriente eléctrica FRITZIPowerline 1220EFRITZIPowerli

3 LAN Corriente eléctrica LAN

Ampliar la red PLC

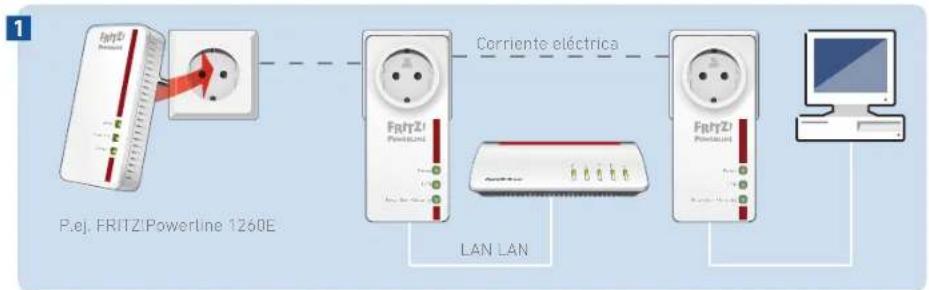

1. Conecte el nuevo dispositivo PLC, a través del que desea ampliar la red, a una toma de corriente.

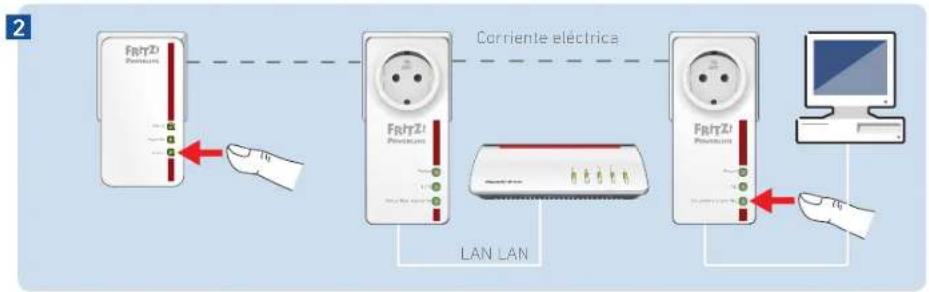

2. Mantenga pulsado el botón de conexión del nuevo dispositivo PLC durante un segundo para establecer una nueva conexión (consulte la documentación del nuevo dispositivo PLC).
   presione el botón "Security" en el FRITZ!Powerline 1220E que hace parte ya de la red PLC durante un segundo.
3. El nuevo dispositivo PLC está conectado a la red PLC y puede utilizarse inmediatamente.

En los siguientes 2 minutos

Indicación del estado y el funcionamiento

	Visualización/Utilización	Estado.
Power	brilla Está conectado	a la alimentación de corriente
	parpadea lenta-mente	En modo de esporo
	inactivo No está conectado	a la alimentación de corriente
LAN	brilla El puerto LAN está ocupado
	inactivo No se ha conectado un cable LAN o el dispositivo conectado vía LAN está apagado
Powerline - Security	brilla Se ha conectado a la red PLC y está listo para el intercambio de datos
	parpadea Se reinicia o se asume la confi guración de seguridad
	inactivo No ha encontrado o reconocido un dispositivos PLC compatibles, que utilice la misma contraseña de red
	presionar brevemente	Conectar a una red Powerline de manera segura
	pulsación larga (10 a 15 sec.)	Restablecer

FRITZ!Powerline en su FRITZ!Box

El adaptador FRITZ!Powerline 1220E y otros dispositivos PLC en su red doméstica se listarán en la interfaz de usuario de su FRITZ!Box (en el menú "Red doméstica / Red").

En los detalles del FRITZ!Powerline 1220E encontrará información sobre el dispositivo y podrá ajustar la confi gu-ración del adaptador FRITZ!Powerline 1220E:

• Actualización del software (firmware) del dispositivo
• Activar "Green Mode" (ahorrar energia)
  • Desactivar los ledes

También puede integrar dispositivos PLC en la red PLC indicando la contraseña del dispositivo mismo, sin necesidad de utilizar ningún botón.

Details Powerline Properties Manufacturer AW GmbH Model PRTZ Powerline 1220E Powerline firmears 2.6.9.2-22 Speed class 2200 MHz/s Encryption Individual Connected network device 842.bss

Datos técnicos

• 132 x 59 x 78 mm (AxAxP)
  •230 V, 50 Hz A/C
• 0 °C bis +35 °C
  •Potencia activa promedio: aprox. 3 W
• Potencia activa en el modo de espera: aprox. 0,5 W
  •Peso: aprox. 220 gramos.
  •Gigabit Powerline con la técnica MIMO 2 x 2 MIMO
• Amplia la red doméstica a través de la conexión eléctrica del hogar
  • Toma de corriente par una carga máxima de 10 A / 2300 W
• Transmisión PLC con hasta 1200 Mbps (velocidad bruta) en la red doméstica para vídeo en HD, música, fotos, conectividad NAS, navegación, juegos.
• 2 x Gigabit Ethernet (1000 Mbps) para conectar ordenadores, Smart TV, Blu-ray, HiFi y videoconsolas
• Conexión PLC con solo pulsar un botón; cifrada con AES de 128 bits.
• Estandarizado según HomePlugAV2, compatible con IEEE P1901
• Trabaja con adaptadores PLC de otros fabricantes
• Actualización a través de su FRITZ!Box o con el programa AVM FRITZ!Powerline

Información legal

Declaración de Conformidad CE

CE Por la presente declara AVM, que el dispositivo cumple con los requisitos esenciales y las disposiciones pertinentes de las Directivas 2014/30/UE, 2014/35/UE, 2009/125/CE y 2011/65/UE.

Podrá descargar la versión completa de la declaración CE (en idioma inglés) en la página http://en.avm.de/ce.

Diagnóstico y mantenimiento

EL FRITZ!Powerline 1220E transmite datos de diagnóstico a AVM, y así nos respaldan en el desarrollo posterior del producto. Así se beneficia directamente de las mejoras y actualizaciones del FRITZIOS Encontrará mayor información en la ayuda de la interfaz de usuario en http://fritz.powerline.

Reciclaje

El FRITZ!Repeater 1220E y su cable se deben reciclar de acuerdo con las normas europeas de reciclaje y no con los residuos urbanos normales. Lleve por favor estas piezas a los centros de reciclaje de su comuna.

Garantía de fabricación

AVM ofrece por su producto original una garantía de fabricación de 2 años. El periodo de garantía comienza el día de la compra por parte del primer propietario. Podrá justificar la garantía presentando la factura original de compra o una factura similar. Los derechos de la garantía del contrato de compra, así como los derechos legales no serán restringidos por esta garantía.

Se repararán los defectos del producto que ocurran durante el periodo de garantía, que hayan sido ocasionados por problemas que puedan atribuirse a un error demostrable en el material o durante la fabricación. La garantía no cubrirá los defectos ocasionados por una ejecución inadecuada de la instalación, mal manejo, falta de consideración del manual de usuario, por el desgaste normal o por problemas que ocurran en el entorno del sistema (ya sea de hardware o por la intervención de terceros). Existe la posibilidad de reparar o sustituir el dispositivo. No se considerarán en esta garantía otro tipo de pretensiones que no se incluyan en el derecho de subsanación de los defectos del producto.

Le garantizamos que el software cumple con las especificaciones generales, pero no necesariamente con sus necesidades individuales. Los costes de envío o franqueo no serán reembolsados. Los productos devueltos volverán a formar parte de nuestra propiedad. El uso de la garantía no implica que esta se prolongue o comience de nuevo. Si no reconocemos su petición de garantía, esta prescribirá después que transcurran seis meses desde nuestra denegación.

Esta garantía cumple la legislación alemana con exclusión de la Convención de las Naciones Unidas sobre los contratos de compraventa internacional de mercaderías (CISG).
