Produkttyp	Powerline-Adapter
Marke	AVM
Modell	FRITZ!Powerline 1220E
Abmessungen (H x B x T)	132 x 59 x 78 mm
Gewicht	220 g
Stromversorgung	230 V, 50 Hz, AC
Stromverbrauch (Aktiv)	Ca. 3 W
Stromverbrauch (Standby)	Ca. 0,5 W
Max. Powerline-Datenrate (brutto)	Bis zu 1.200 Mbit/s
Powerline-Technologie	MIMO 2x2, HomePlug AV2, IEEE P1901
Ethernet-Anschlüsse	2 x Gigabit Ethernet (10/100/1000 Mbit/s)
Netzwerksicherheit	AES-128-Bit-Verschlüsselung, Security-Taste
LED-Anzeigen	3 LEDs: Power, LAN, Powerline/Security
Betriebstemperatur	0 °C bis +35 °C
Luftfeuchtigkeit	Innenbereich, trocken und staubfrei
Integrierte Steckdose	Ja, mit Netzfilter, max. 10 A / 2300 W
Kompatibilität	Mit anderen Powerline-Adaptern HomePlug AV2 und IEEE P1901
Verwaltung und Update	Über FRITZ!Box, FRITZ!Powerline-Software oder Weboberfläche
Herstellergarantie	2 Jahre
Reinigung	Vom Netz trennen, mit feuchtem Tuch reinigen
Entsorgung	Nicht in den Hausmüll werfen, lokale Vorschriften beachten

Häufig gestellte Fragen - FRITZ!Powerline 1220E AVM

Wie installiere ich den FRITZ!Powerline 1220E?

Stecken Sie den Adapter in eine Steckdose, verbinden Sie ihn über ein Ethernet-Kabel mit Ihrem Router (FRITZ!Box), stecken Sie dann einen zweiten Adapter in einem anderen Raum und verbinden Sie Ihren Computer. Das Powerline-Netzwerk ist automatisch verschlüsselt und sofort einsatzbereit.

Was ist die maximale Reichweite des Powerline-Netzwerks?

Die Reichweite hängt von der Qualität des Stromnetzes ab. Im Allgemeinen kann sie im Stromnetz bis zu 300 Meter betragen, aber Faktoren wie Sicherungsautomaten oder Mehrfachsteckdosen können die Leistung beeinträchtigen.

Wie sichere ich mein Powerline-Netzwerk?

Drücken Sie die Security-Taste am Hauptadapter eine Sekunde lang, drücken Sie dann innerhalb von zwei Minuten die Taste an den anderen Adaptern. Die AES-128-Bit-Verschlüsselung wird automatisch aktiviert.

Was tun, wenn die Powerline-LEDs nicht leuchten?

Überprüfen Sie, ob die Adapter direkt in Wandsteckdosen (ohne Mehrfachsteckdose) eingesteckt sind. Stellen Sie sicher, dass sie sich im selben Stromkreis befinden. Drücken Sie die Security-Taste, um die Verbindung neu zu starten.

Kann ich den FRITZ!Powerline 1220E mit Adaptern anderer Marken verwenden?

Ja, er ist mit jedem Standard-Powerline-Adapter HomePlug AV2 oder IEEE P1901 kompatibel. Die Verbindung kann die Eingabe des Netzwerkkennworts erfordern (normalerweise auf dem Etikett).

Wie optimiere ich die Datenrate meines Powerline-Netzwerks?

Stecken Sie die Adapter direkt in Wandsteckdosen, vermeiden Sie Mehrfachsteckdosen und Verlängerungskabel. Halten Sie sie von elektrischen Geräten mit starken Störungen fern (Bohrmaschine, Staubsauger). Verwenden Sie die FRITZ!Powerline-Software zur Überwachung der Qualität.

Was ist die MIMO-Technologie und wie verbessert sie die Leistung?

Die MIMO-Technologie nutzt drei Leiter (Phase, Neutralleiter und Schutzleiter) zur Schaffung eines zusätzlichen Übertragungspaares, was die Datenrate im Vergleich zu klassischem Powerline um 60–80 % erhöht. Sie erfordert Steckdosen mit Schutzleiter.

Wie aktualisiere ich die Firmware des FRITZ!Powerline 1220E?

Verbinden Sie den Adapter mit Ihrem Netzwerk, öffnen Sie die Benutzeroberfläche Ihrer FRITZ!Box (unter 'Heimnetzwerk / Netzwerk') oder verwenden Sie die FRITZ!Powerline-Software, um nach Updates zu suchen und diese zu installieren.

Verbraucht der FRITZ!Powerline 1220E viel Strom?

Nein, sein durchschnittlicher Verbrauch liegt bei etwa 3 W in Betrieb und 0,5 W im Standby. Sie können den Green Mode über die Benutzeroberfläche aktivieren, um den Verbrauch weiter zu senken.

Was tun bei einem Ausfall oder einer Fehlfunktion?

Konsultieren Sie das PDF-Handbuch online (en.avm.de/service). Sie können den Adapter auch zurücksetzen, indem Sie die Security-Taste 10 bis 15 Sekunden lang drücken. Wenn das Problem bestehen bleibt, wenden Sie sich an den AVM-Support.

BEDIENUNGSANLEITUNG FRITZ!Powerline 1220E AVM

en.avm.de/service/manuals

Guide

en.avm.de/guide

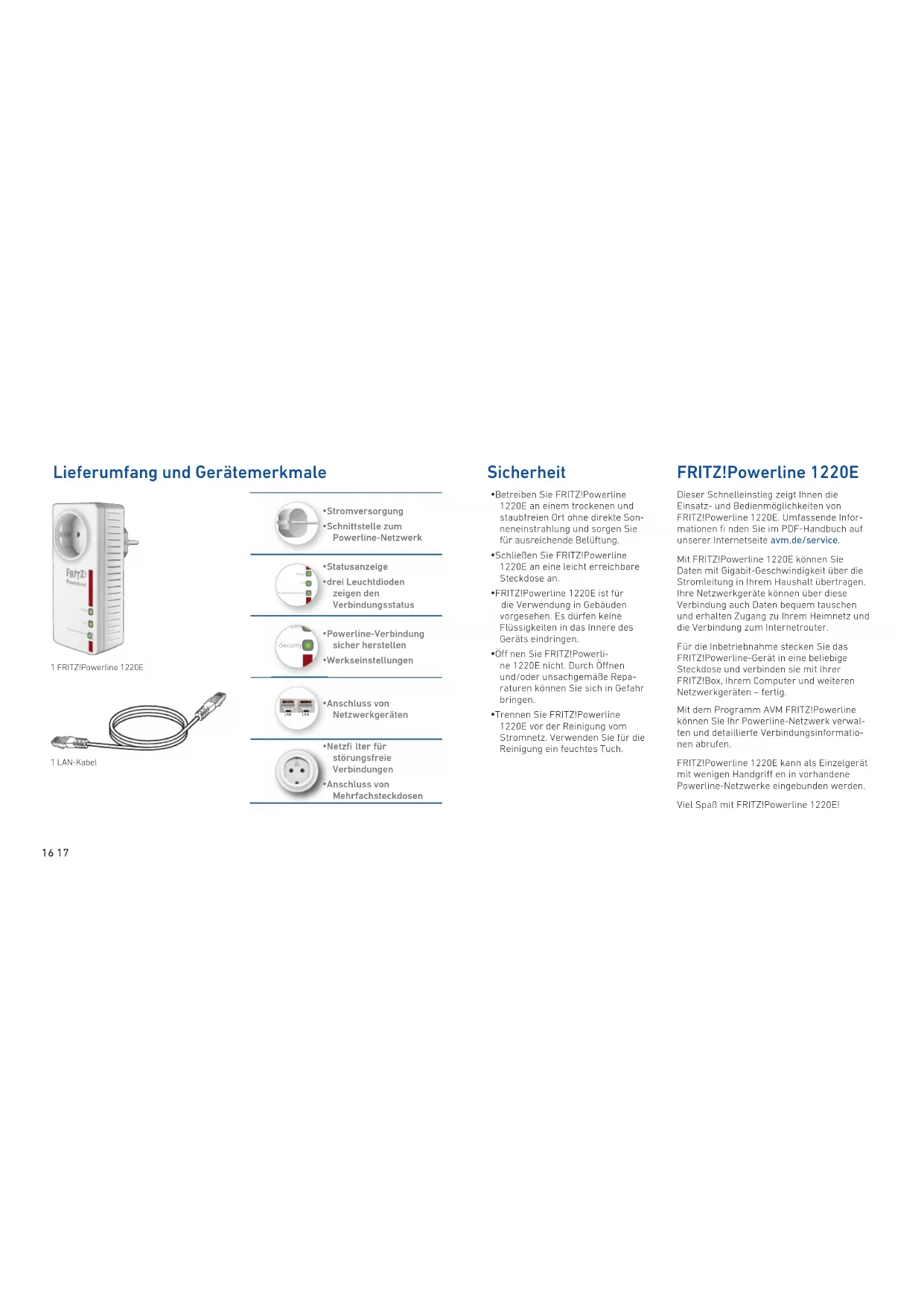

Lieferumfang und Gerätemerkmale

•Stromversorgung •Schnittstelle zum Powerline-Netzwerk

- Statusanzeige - drei Leuchtdioden zeigen den Verbindungsstatus

•Powerline-Verbindung sicher herstellen •Werkseinstellungen

•Anschluss von Netzwerkgeräten

- Netzfi liter für störungsfreie Verbindungen - Anschluss von Mehrfachsteckdosen

Sicherheit

• Betreiben Sie FRITZ!Powerline 1220E an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung und sorgen Sie für ausreichende Belüftung.
  • Schließen Sie FRITZ!Powerline 1220E an eine leicht erreichbare Steckdose an.
  • FRITZ!Powerline 1220E ist für die Verwendung in Gebäuden vorgesehen. Es dürfen keine Flüssigkeiten in das Innere des Geräts eindringen.
• Öff nen Sie FRITZIPowerline 1220E nicht. Durch Öffnen und/oder unsachgemäße Reparaturen können Sie sich in Gefahr bringen.
  •Trennen Sie FRITZ!Powerline 1220E vor der Reinigung vom Stromnetz. Verwenden Sie für die Reinigung ein feuchtes Tuch.

FRITZ!Powerline 1220E

Dieser Schnelleinstieg zeigt Ihnen die Einsatz- und Bedienmöglichkeiten von FRITZ!Powerline 1220E. Umfassende Informationen finden Sie im PDF-Handbuch auf unserer Internetseite avm.de/service.

Mit FRITZIPowerline 1220E können Sie Daten mit Gigabit-Geschwindigkeit über die Stromleitung in Ihrem Haushalt übertragen. Ihre Netzwerkgeräte können über diese Verbindung auch Daten bequem tauschen und erhalten Zugang zu Ihrem Heimnetz und die Verbindung zum Internetrouter.

Für die Inbetriebnahme stecken Sie das FRITZIPowerline-Gerät in eine beliebige Steckdose und verbinden sie mit ihrer FRITZIBox, Ihrem Computer und weiteren Netzwerkgeräten – fertig.

Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten und detaillierte Verbindungsinformationen abrufen.

FRITZ!Powerline 1220E kann als Einzelgerät mit wenigen Handgriff en in vorhandene Powerline-Netzwerke eingebunden werden.

Viel Spaß mit FRITZ!Powerline 1220E!

Die Datenrate optimieren

Ein Powerline-Netzwerk wird durch viele Faktoren beeinfl usst. Mit folgenden Schritten können Sie zu einer guten Datenrate in Ihrem Netzwerk beitragen:

• Stecken Sie Powerline-Geräte direkt in Wandsteckdosen.
• Schließen Sie Mehrfachsteckdosen an der Steckdose des Powerline-Geräts an.
•Die Datenrate in einem Powerline-Netzwerk sinkt

• bei einer Verbindung über mehrere Phasen
• wenn Verteilerdosen auf dem Weg zwischen Ihren Powerline-Geräten liegen
• wenn die Verbindung einen FI-Schutzschalter, Dimmer oder Vorschaltgeräte passieren muss
• wenn Bohrmaschinen oder Staubsauger eingesetzt werden Versuchen Sie diese Einfl üsse zu minimieren.
  •Verwalten und optimieren Sie die Qualität Ihres Powerline-Netzwerks mit dem Programm AVM FRITZ!Powerline.

AVMFRITZ!Powerline

Mit dem Programm AVM FRITZ!Powerline können Sie Ihr Powerline-Netzwerk verwalten. AVM FRITZ!Powerline bietet Ihnen folgende Funktionen:

• Übersicht aller FRITZ!Powerline-Geräte und Powerline-Geräte anderer Hersteller, die zusammen Ihr Powerline-Netzwerk bilden
  •Verbindungsdaten der Powerline-Geräte
• Sie sehen, ob das Powerline-Netzwerk sicher verschlüsselt ist
• Sie können die LEDs Ihrer FRITZ!Powerline-Geräte an- und ausschalten
• Sie können ein Update der Gerätesoftware (Firmware) Ihrer FRITZIPowerline-Geräte durchführen

AVM FRITZ!Powerline können Sie unter avm.de/powerline kostenfrei herunterladen

Voraussetzung für Gigabit-Datenraten

Ein moderner Stromkreis hat 3 Adern: die Phase (L), den Neutral- (N) und den Schutzleiter (PE). Ältere Stromkreise haben häufig nur 2 Adern, die Phase (L) und den Neutralleiter (PEN), der in diesen Systemen die Aufgabe des Schutzleiters mit übernimmt. Für hohe Datenraten mit Gigabit-Geschwindigkeit setzt FRITZ!Powerline 1220E die MIMO-Technik ein, die einen Stromkreis mit 3 Adern und Schutzkontaktsteckdosen benötigt. Mit MIMO kann FRITZ!Powerline 1220E auf der Phase und dem Schutzleiter ein zusätzliches Aderpaar für die Datenübertragung bilden und das Leistungspotential gegenüber einer herkömmlichen Powerline-Verbindung um 60 - 80 % steigern. FRITZ!Powerline 1220E ist auch in Stromkreisen mit 2 Adern einsatzfähig, sein volles Leistungspotenzial kann in diesen Stromkreisen jedoch nicht ausgeschöpft werden.

Das Powerline-Netzwerk aufbauen

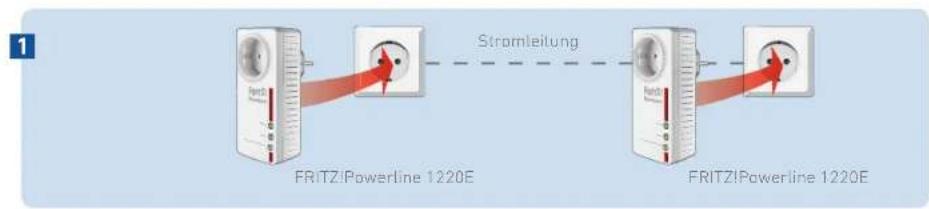

1. Stecken Sie die 2 FRITZ!Powerline 1220E in beliebige Steckdosen Ihres Haushalts.

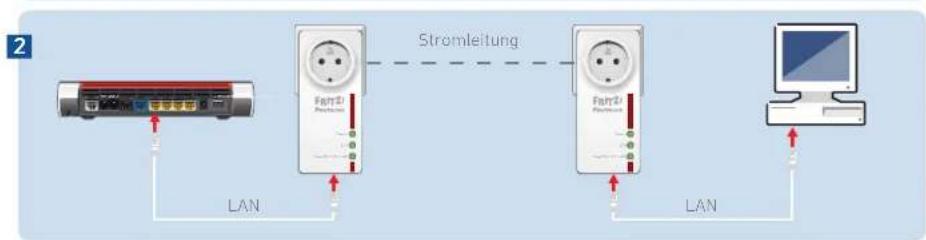

2. Schließen Sie Ihre FRITZ!Box mit dem LAN-Kabel an einen FRITZ!Powerline 1220E und Ihren Computer oder andere Netzwerkgeräte an den zweiten FRITZ!Powerline 1220E an.

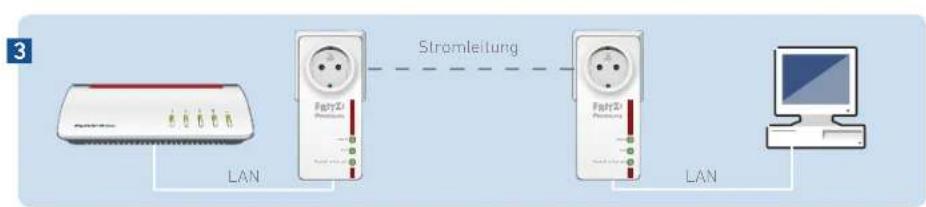

3. Das Powerline-Netzwerk wird hergestellt, ist automatisch verschlüsselt und kann sofort verwendet werden.

Das Powerline-Netzwerk erweitern

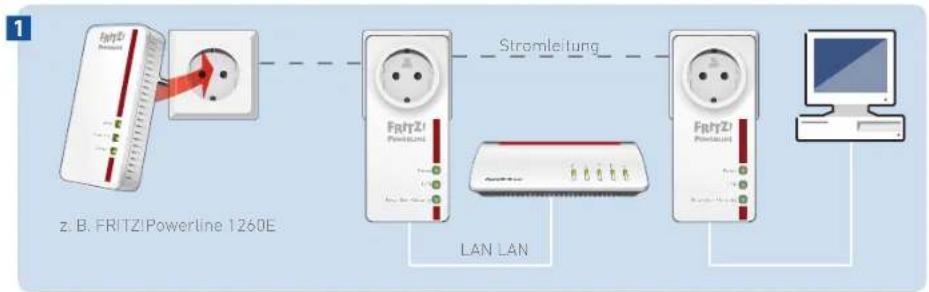

1. Stecken Sie das neue Powerline-Gerät, das Ihr Netzwerk erweitern soll, in eine Steckdose.

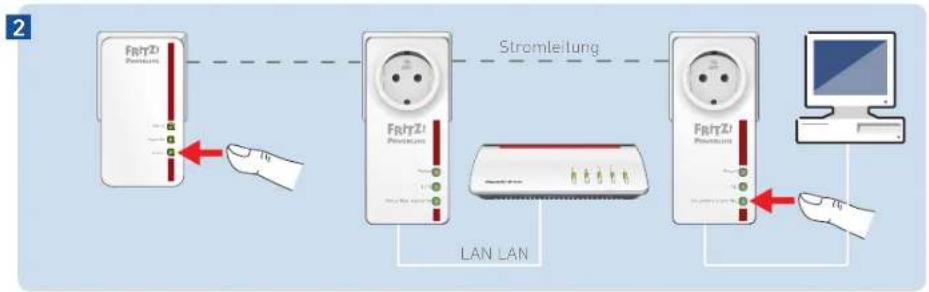

2. Drücken Sie eine Sekunde lang auf die Verbindungstaste des neuen Powerline-Geräts, um eine neue Verbindung aufbauen (siehe Dokumentation des neuen Powerline-Geräts).
   Drücken Sie an einem FRITZ!Powerline 1220E im bestehenden Powerline-Netzwerk eine Sekunde lang auf die Taste „Security“.
3. Das neue Powerline-Gerät ist mit dem Powerline-Netzwerk verbunden und kann sofort verwendet werden.

Innerhalb von 2 Minuten:

Zustandsanzeige und Bedienung

	Anzeige/ Bedienung	Zustand
Power	leuchtet wird mit Strom versorgt
	blinkt langsam ist im Standby
	aus wird nicht mit Strom versorgt
LAN	leuchtet der LAN-Anschluss ist belegt
	aus es ist kein LAN-Kabel angeschlossen oder das Gerät am LAN-Kabel ist ausgeschaltet
Powerline - Security	leuchtet ist mit dem Powerline-Netzwerk verbunden und für den Datenaustausch bereit
	blinkt macht Neustart oder übernimmt Sicherheitseinstellungen
	aus hat keine kompatiblen Powerline-Geräte erkannt oder keine Geräte erkannt, die dasselbe Netzwerkkennwort verwenden
	kurz drücken sicher in ein Powerline-Netzwerk einbinden
	lang drücken (10 bis 15 Sek.)	zurücksetzen

FRITZ!Powerline in Ihrer FRITZ!Box

FRITZ!Powerline 1220E und andere Powerline-Geräte in Ihrem Heimnetz werden in der Benutzeroberft äche der FRITZ!Box angezeigt (unter „Heimnetz / Netzwerk").

In den Details von FRITZ!Powerline 1220E erhalten Sie verschiedene Informationen zum Gerät und Sie können folgende Einstellungen für FRITZ!Powerline 1220E vornehmen:

- Update der Gerätesoftware (Firmware) durchführen

- Green Mode (Strom sparen) aktivieren - LEDs ausschalten

Außerdem können Sie Powerline-Geräte durch Eingabe des Kennworts und ohne Bedienung der Tasten ins Powerline-Netzwerk einbinden.

Technische Daten

• 132 mm × 59 mm × 78 mm (H X B XT)
  •230 V, 50 Hz A/C
• 0 °C bis +35 °C
  • Durchschnittliche Wirkleistung: ca. 3 W
  • Wirkleistung im Standby: ca. 0,5 W
  •Gewicht: ca. 220 g
  •Gigabit-Powerline mit 2 x 2 MIMO-Technik
  • Erweitert Ihr Heimnetz über die Stromleitung in Ihrem Haushalt
• Steckdose für maximale Last von 10 Ampere / 2300 W
  •Powerline-Übertragung bis zu 1200 Mbit/s (brutto) im Heimnetz für HD-Video, Musik, Fotos, NAS-Anbindung, Surfen und Gaming
• 2 x Gigabit Ethernet (1000 Mbit/s) für den Anschluss von Computer, Smart-TV, Blu-ray, HiFi und Spielekonsole
  •Powerline-Verbindung per Tastendruck: sicher verschlüsselt mit AES-128-Bit
  •Standardisiert nach HomePlug AV2, kompatibel mit IEEE P1901
• Funktioniert mit anderen marktüblichen Powerline-Adaptern
• Update (Firmware) über FRITZ!Box oder mit dem Programm AVM FRITZ!Powerline

Rechtliches

CE- Konformitätserklärung

CE Hiermit erklärt AVM, dass sich das Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2014/30/EU, 2014/35/EU, 2009/125/EG sowie 2011/65/EU befin det.

Die Langfassung der CE-Konformitätserklärung finden Sie in englischer Sprache unter http://en.avm.de/ce.

Diagnose und Wartung

Der FRITZ!Powerline 1220E übermittelt Diagnosedaten an AVM, die uns bei der Weiterentwicklung des Produkts unterstützen. Sie profitieren damit direkt von Optimierungen und FRITZIOS-Updates. Nähere Informationen finden Sie in der Hilfe der Benutzerobefläche unter http://fritz.powerline.

Entsorgung

FRITZ!Powerline 1220E und Kabel dürfen gemäß europäischen Vorgaben nicht über den Hausmüll entsorgt werden. Bitte bringen Sie sie nach der Verwendung zu den Sammelstellen der Kommune.

Herstellergarantie

Wir bieten Ihnen als Hersteller dieses Originalprodukts 2 Jahre Garantie auf die Hardware. Die Garantiezeit beginnt mit dem Kaufdatum durch den Erst-Endabnehmer. Sie können die Einhaltung der Garantiezeit durch Vorlage der Originalrechnung oder vergleichbarer Unterlagen nachweisen. Ihre Gewährleistungsrechte aus dem Kaufvertrag sowie gesetzliche Rechte werden durch diese Garantie nicht eingeschränkt.

Wir beheben innerhalb der Garantiezeit auftretende Mängel des Produkts, die nachweislich auf Material- oder Fertigungsfehler zurückzuführen sind. Leider müssen wir Mängel ausschließen, die infolge nicht vorschriftsmäßiger Installation, unsachgemäßer Handhabung, Nichtbeachtung des Handbuchs, normalen Verschleißes oder Defekten in der Systemumgebung (Hard- oder Software Dritter) auftreten. Wir können zwischen Nachbesserung und Ersatzlieferung wählen. Andere Ansprüche als das in diesen Garantiebedingungen genannte Recht auf Behebung von Produktmängeln werden durch diese Garantie nicht begründet.

Wir garantieren Ihnen, dass die Software den allgemeinen Spezifikationen entspricht, nicht aber, dass die Software Ihren individuellen Bedürfnissen entspricht. Versandkosten werden Ihnen nicht erstattet. Ausgetauschte Produkte gehen wieder in unser Eigentum über. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit. Sollten wir einen Garantieanspruch ablehnen, so verjährt dieser spätestens sechs Monate nach unserer Ablehnung.

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).
