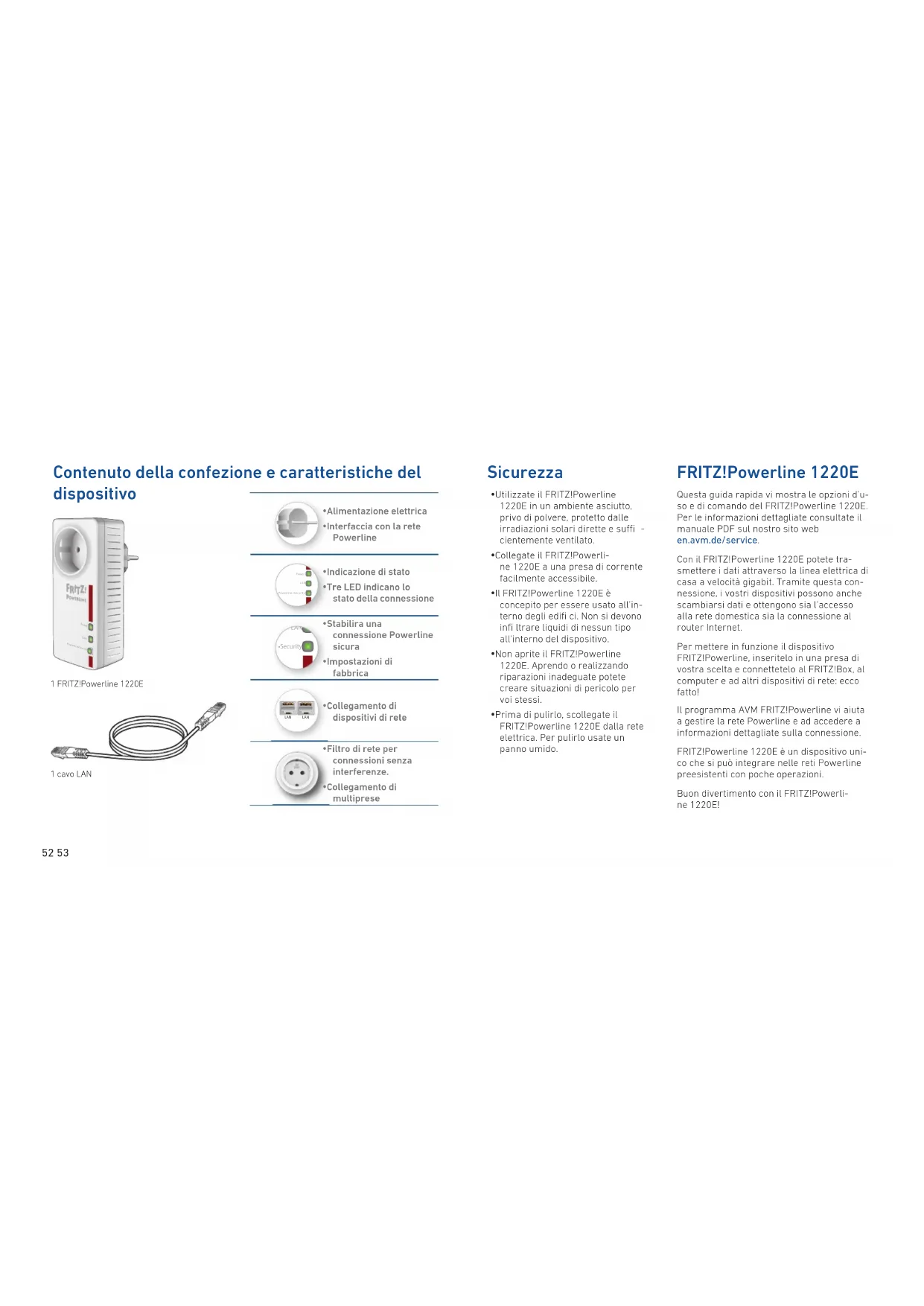

Contenuto della confezione e caratteristiche del dispositivo

- Alimentazione elettrica - Interfaccia con la rete Powerline

- Indicazione di stato - Tre LED indicano lo stato della connessione

• Stabilira una connessione Powerline sicura • Impostazioni di fabbrica

•Collegamento di dispositivi di rete

- Filtro di rete per connessioni senza interferenze. - Collegamento di multiprese

Sicurezza

• Utilizzate il FRITZ!Powerline 1220E in un ambiente asciutto, privo di polvere, protetto dalle irradiazioni solari dirette e sufficientemente ventilato.
  •Collegate il FRITZ!Powerline 1220E a una presa di corrente facilmente accessibile.
  • Il FRITZ!Powerline 1220E è concepito per essere usato all'interno degli edifi ci. Non si devono infi trare liquidi di nessun tipo all'interno del dispositivo.
  • Non aprite il FRITZIPowerline 1220E. Aprendo o realizzando riparazioni inadeguate potete creare situazioni di pericolo per voi stessi.
• Prima di pulirlo, scollegate il FRITZ!Powerline 1220E dalla rete elettrica. Per pulirlo usate un panno umido.

FRITZ!Powerline 1220E

Questa guida rapida vi mostra le opzioni d'uso e di comando del FRITZ!Powerline 1220E. Per le informazioni dettagliate consultate il manuale PDF sul nostro sito web en.avm.de/service.

Con il FRITZIPowerline 1220E potete trasmettere i dati attraverso la linea elettrica di casa a velocità gigabit. Tramite questa connessione, i vostri dispositivi possono anche scambiarsi dati e ottengono sia l'accesso alla rete domestica sia la connessione al router Internet.

Per mettere in funzione il dispositivo FRITZ!Powerline, inseritelo in una presa di vostra scelta e connettetelo al FRITZ!Box, al computer e ad altri dispositivi di rete: ecco fatto!

Il programma AVM FRITZ!Powerline vi aiuta a gestire la rete Powerline e ad accedere a informazioni dettagliate sulla connessione.

FRITZ!Powerline 1220E è un dispositivo unico che si può integrare nelle reti Powerline preesistenti con poche operazioni.

Buon divertimento con il FRITZ!Powerline 1220E!

Velocità di trasferimento ottimizzata

Sono molti i fattori che infl uiscono su una rete Powerline. Attenendovi alle seguenti indicazioni potete contribuire al raggiungimento di una buona velocità di trasferimento nella rete Powerline:

• Inserite i dispositivi Powerline direttamente nelle prese a parete.
  •Collegate le multiprese alla presa del dispositivo Powerline.
  • La velocità di trasferimento di una rete Powerline si riduce
• se la connessione ha più fasi
• se fra i dispositivi Powerline si trovano scatole di derivazione
• se la connessione deve passare per un interruttore diff erenziale, dimmer o per regolatori di corrente
• se si usano trapani o aspirapolvere Cercate di ridurre al minimo questi infl ussi.
  •Gestite e ottimizzate la qualità della rete Powerline anche con il programma AVM FRITZ!Powerline.

AVMFRITZ!Powerline

Il programma AVM FRITZ!Powerline vi aiuta a gestire la rete Powerline. AVM FRITZ!Powerline vi off re le seguenti funzioni:

•panoramica di i dispositivi FRITZ!Powerline e i dispositivi Powerline di altre marche che formano insieme la vostra rete Powerline
•dati di connessione dei dispositivi Powerline
•vi mostra se la rete Powerline ha una codifi ca sicura
•vi consente di attivare e disattivare i LED dei dispositivi FRITZ!Powerline
•vi consente di eseguire un aggiornamento software del dispositivo (fi rmware) per i vostri dispositivi FRITZIPowerline

Potete scaricare AVM FRITZ!Powerline gratuitamente da

Requisito per velocità Gigabit

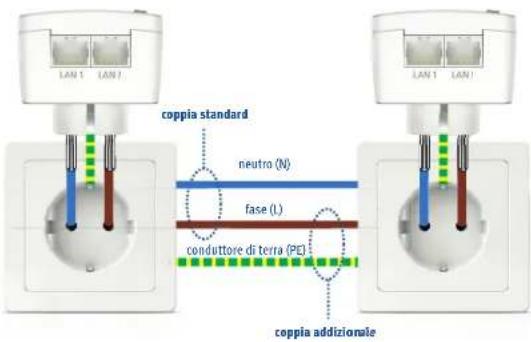

Un circuito elettrico moderno ha 3 fili: la fase (L). Il conduttore neutro (N) e il conduttore di terra (PE). I vecchi circuiti elettrici spesso hanno solo 2 fili, la fase (L) e il conduttore neutro (PEN), che in questi sistemi assume il compilo del conduttore di terra. Per le velocità di trasferimento gigabit il FRITZIPowerline 1220E utilizza la tecnologia MIMO che richiede un circuito elettrico con 3 fili e prese con contatto di terra. Grazie a MIMO, il FRITZIPowerline 1220E può formare sulla fase e sul contatto di terra un'ulteriore coppia di conduttori per la trasmissione di dati e aumentare così del 60 - 80 % la potenza rispetto a una connessione Powerline tradizionale. Il FRITZIPowerline 1220E si può usare anche nei circuiti di corrente con 2 conduttori, tuttavia senza sfruttare tutto il suo potenziale.

LAN 1 LAN 7 coppia standard neutro (N) fase (L) conduttore di terra (PE) coppia addizionale

Costruire la rete Powerline

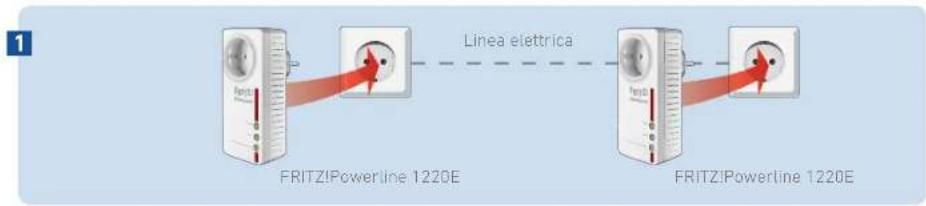

1. Inserite i 2 FRITZ!Powerline 1220E nelle prese della casa di vostra scelta.

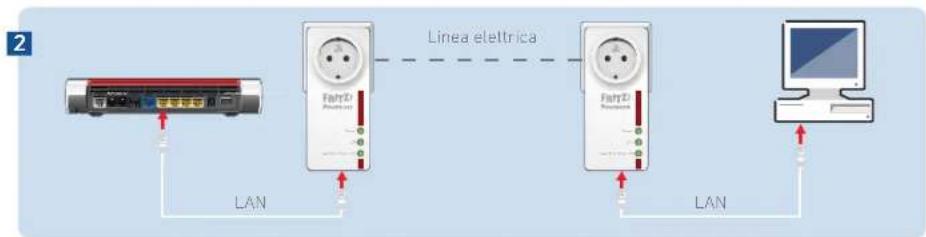

2. Collegiate il vostro FRITZ!Box con un cavo LAN a un FRITZ!Powerline 1220E e il vostro computer o altri dispositivi di rete al secondo FRITZ!Powerline 1220E.

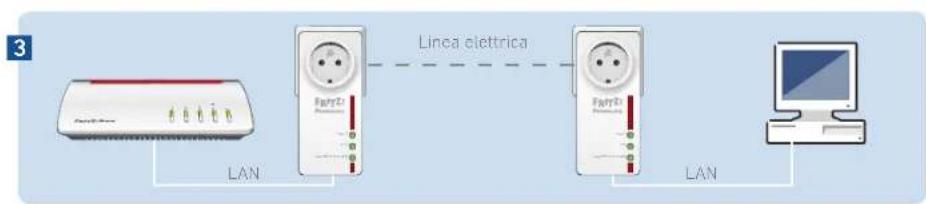

3. A questo punto viene creata la rete Powerline, che è codifi cata automaticamente e si può utilizzare subilo.

Linea elettrica FRITZ!Powerline 1220E FRITZ!Powerline 1220E

3 LAN Linea elettrica LAN

Estendere la rete Powerline

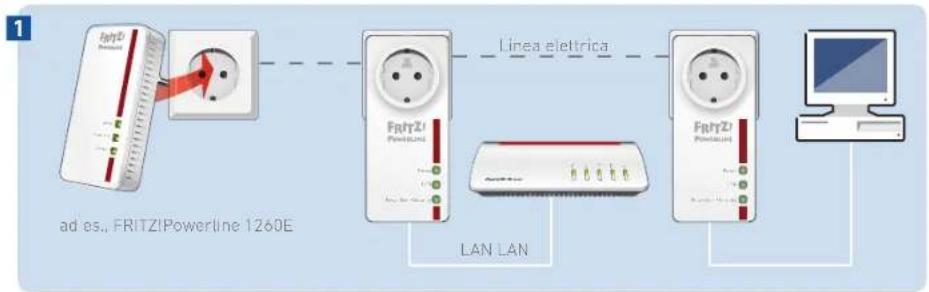

1. Inserite in una presa di corrente il nuovo dispositivo Powerline che estenderà la rete.

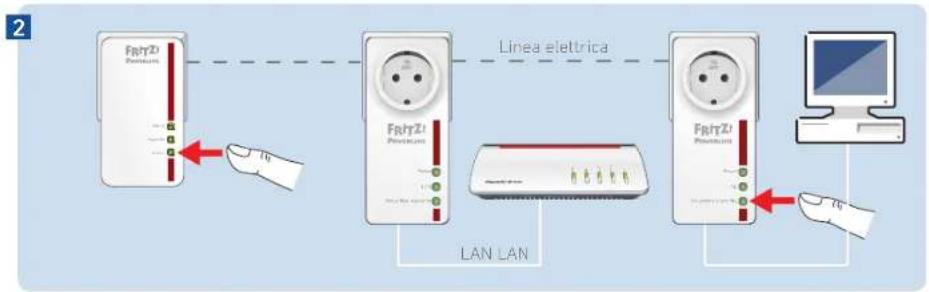

2. Premete per un secondo il tasto di connessione del nuovo dispositivo Powerline per stabilire una nuova connessione (vedi documentazione del nuovo dispositivo Powerline).
3. Entro 2 minuti, premete per un secondo il tasto Security di un FRITZ!Powerline 1220E della vostra rete Powerline.
4. Il nuovo dispositivo Powerline è connesso alla rete Powerline e può essere utilizzato subito.

Indicazione di stato e impiego

	Indicazione/uso Stato
Power	acceso viene alimentato di corrente
	lampeggia lenta-mente	è in standby
	off non viene alimentato di corrente
LAN	acceso la porta LAN è occupata
	off non è collegato il cavo LAN oppure il dispositivo collegato al cavo LAN è spento
Powerline - Security	acceso è collegato alla rete Powerline e pronto a scam-biare dati
	lampeggia si riavvia o applica impostazioni di sicurezza
	off	non ha identificato nessun dispositivo Powerline compatibile o nessun dispositivo che usi la stessa password di rote
	premendo breve-mente	si aggiunge a una rete Powerline in modo sicuro
	premere a lungo (10-15 sec.)	si reselta

FRITZ!Powerline nel FRITZ!Box

I FRITZ!Powerline 1220E e gli altri dispositivi Powerline nella vostra rete domestica vengono mostrati nell'interfaccia utente del FRITZ!Box (in "Rete domestica / Schema rete").

Nei dettagli del FRITZ!Powerline 1220E trovate informazioni sul dispositivo e potete eseguire le seguenti impostazioni per il FRITZ!Powerline 1220E:

• eff ettuare un aggiornamento del software del dispositivo (fi rmware)
•attivare Green Mode (risparmio di corrente)
•spegnere i LED
inoltre potete integrare i dispositivi Powerline nella rete Powerline inserendo la password e senza usare i tasti.

Details Powerline Properties Manufacturers:AVM GmbH Model:FMT21Powerline 1200E Powerline software:2.4.0.2.22 Speed class:1200 MHz/s Encryption:Individual Connected network devices:FMT3.txt

Dati tecnici

• H 132 mm x L 59 mm x P 78 mm
•230 V, 50 Hz A/C
- da 0 °C a +35 °C
• Potenza attiva assorbita: circa 3 W
- Polenza attiva in standby: circa 0,5 W
- Peso: circa 220 g
• Powerline gigabit con tecnologia MIMO 2 x 2
- estende la rete domestica attraverso la linea elettrica di casa
• presa di corrente per un carico massimo di 10 A/2300 W
• trasmissione Powerline fi no a 1200 Mbit/s (lordi) nella rete domestica per video HD, musica, fotografi e, connettività NAS, navigazione e gaming
- 2 Gigabit Ethernet (1000 Mbit/s) per connettere computer, Smart TV, Blu-Ray, HiFi e console di gioco
•connessione Powerline premendo un tasto: codifi ca sicura con AES-128-Bit
- conforme allo standard HomePlug AV2, compatibile con IEEE P1901
- Funziona con adattatori Powerline d'uso comune
- aggiornamento (firmware) attraverso l'interfaccia utente o con il programma AVM FRITZ!Powerline

Aspetti giuridici

Dichiarazione di conformità CE

CE AVM dichiara che il dispositivo è conforme ai requisiti fondamentali e alle disposizioni inerenti alle direttive 2014/30/UE, 2014/35/UE, 2009/125/CE e 2011/65/UE.

Il testo integrale della dichiarazione di conformità CE è disponibile in lingua inglese all'indirizzo http://en.avm.de/ce.

Diagnosi e manutenzione

Il FRITZ!Powerline 1220E trasmette dati diagnostici ad AVM che ci aiutano per lo sviluppo ulteriore del prodotto. In questo modo approfittate direttamente delle ottimizzazioni e degli aggiornamenti di FRITZIOS. Maggiori informazioni si trovano nella guida dell'interfaccia utente in http://fritz.powerline

Smaltimento

In conformità con le leggi europee, il FRITZ!Powerline 1220E e i cavi non vanno smaltiti con i rifiuti domestici, bensì consegnati, al termine del loro ciclo di vita, presso un centro di raccolta autorizzato.

Garanzia del produttore

In qualità di produttore di questo prodotto, offriamo ai nostri clienti una garanzia di 2 anni sull'hardware. Il periodo di garanzia inizia a partire dalla data di acquisto da parte del primo consumatore finale. La durata del periodo di garanzia si può dimostrare presentando la fattura originale o documenti equivalenti. Questa garanzia non limita i diritti alla garanzia derivanti dal contratto di acquisto né i diritti previsti dalla legge.

Durante il periodo di garanzia saranno eliminati tutti i difetti del prodotto dimostrata-mente riconducibili al materiale o ad un errore di fabbricazione. Saranno esclusi i difetti derivati da installazione non conforme alle disposizioni, impiego inappropriato, mancata osservanza del manuale, normale usura o difetti nell ambiente del sistema (software o hardware di terzi). Siamo autorizzati a scegliere fra eliminazione di vizi e sostituzione della merce. Questa garanzia non include alcun nuovo diritto oltre a quelli riportati nelle condizioni di garanzia relativamente all'eliminazione dei difetti del prodotto.

Garantiamo ai nostri clienti che il software risponde alle specifiche generali, ma non che soddisfi le loro esigenze particolari. Le spese di spedizione non saranno rimborsate. I prodotti sostituiti tornano ad essere di nostra proprietà. Le prestazioni in garanzia non estendono il periodo di garanzia né hanno come conseguenza un nuovo inizio dello stesso. Nel caso in cui rifiutiamo un diritto di garanzia, esso cade in prescrizione al più tardi sei mesi dopo il nostro rifi uto.

Per questa garanzia vale il diritto tedesco, con esclusione della Convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).
