MODE D'EMPLOI PHOS 85 move Derksen

Informations d'utilisation

Mentions légales

Interdiction de réimpression : la réimpression du présent document, même partielle, n'est possible que sur autorisation écrite de Derksen Lichttechnik GmbH.

Noms de marque et symboles de marque utilisés : tous les noms de produits mentionnés dans ce document sont des marques commerciales des sociétés respectives.

Sous réserve de modifications techniques et esthétiques.

Si vous avez d'autres questions techniques, veuillez contacter notre service clients : [e-mail]

Table des matières

1.1. Compréhension générale de la sécurité 36 1.2. Utilisation conforme 36 1.3. Risque de choc électrique 36 1.4. Risque lié à la chaleur et à un incendie 37 1.5. Risque lié aux rayonnements optiques 37 1.6. Consignes de montage 37

4. Montage et installation 40

4.1. Montage du projecteur 40 4.2. Raccordement à une alimentation électrique individuelle 41

5. Configuration et utilisation du projecteur 42

5.1. Insertion/remplacement de gobos 43 5.2. Alignement de la projection 45 5.3. Alignement de la tête de projection 46 5.4. Mise au point du motif 46 5.5. Alignement du motif 46 5.6. Ajustement de la rotation 47 5.7. Fermeture de la tête de projection 47

7. Mise au rebut 49

7.1. Mise au rebut du matériel d'emballage 49 7.2. Mise au rebut du projecteur 49

8. Données techniques 50

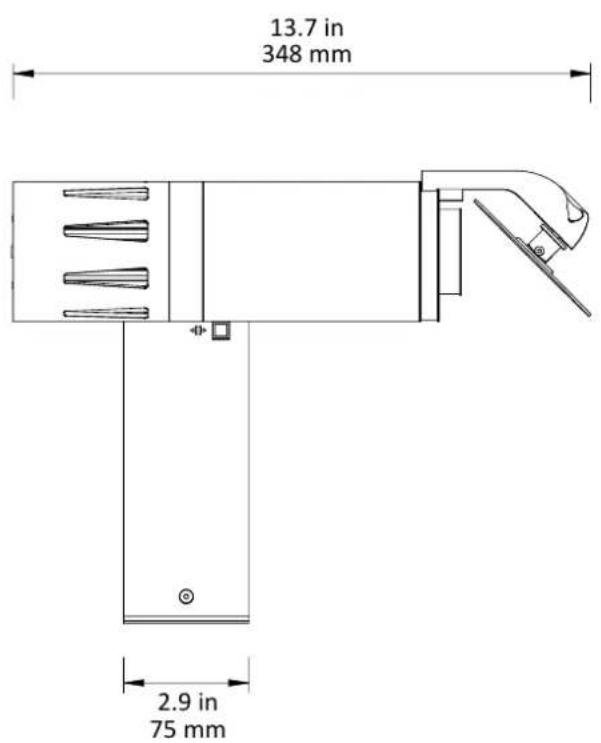

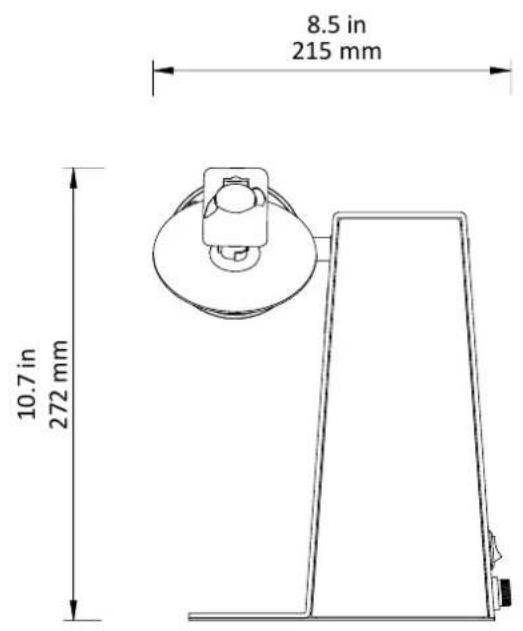

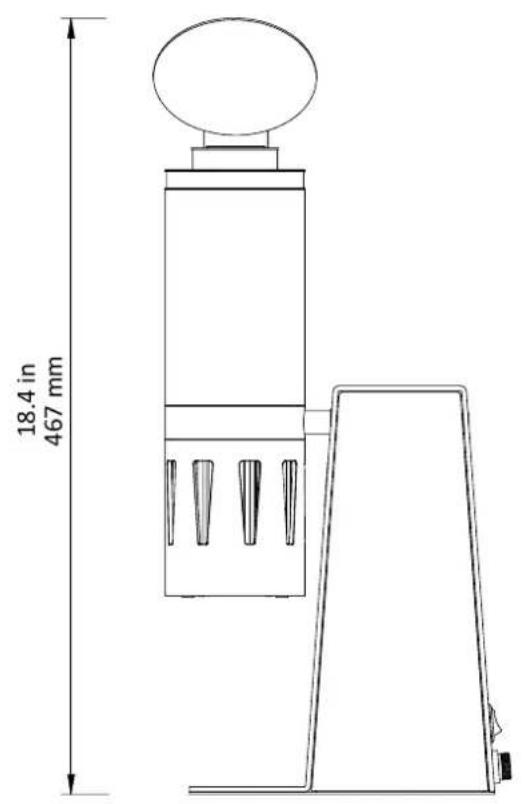

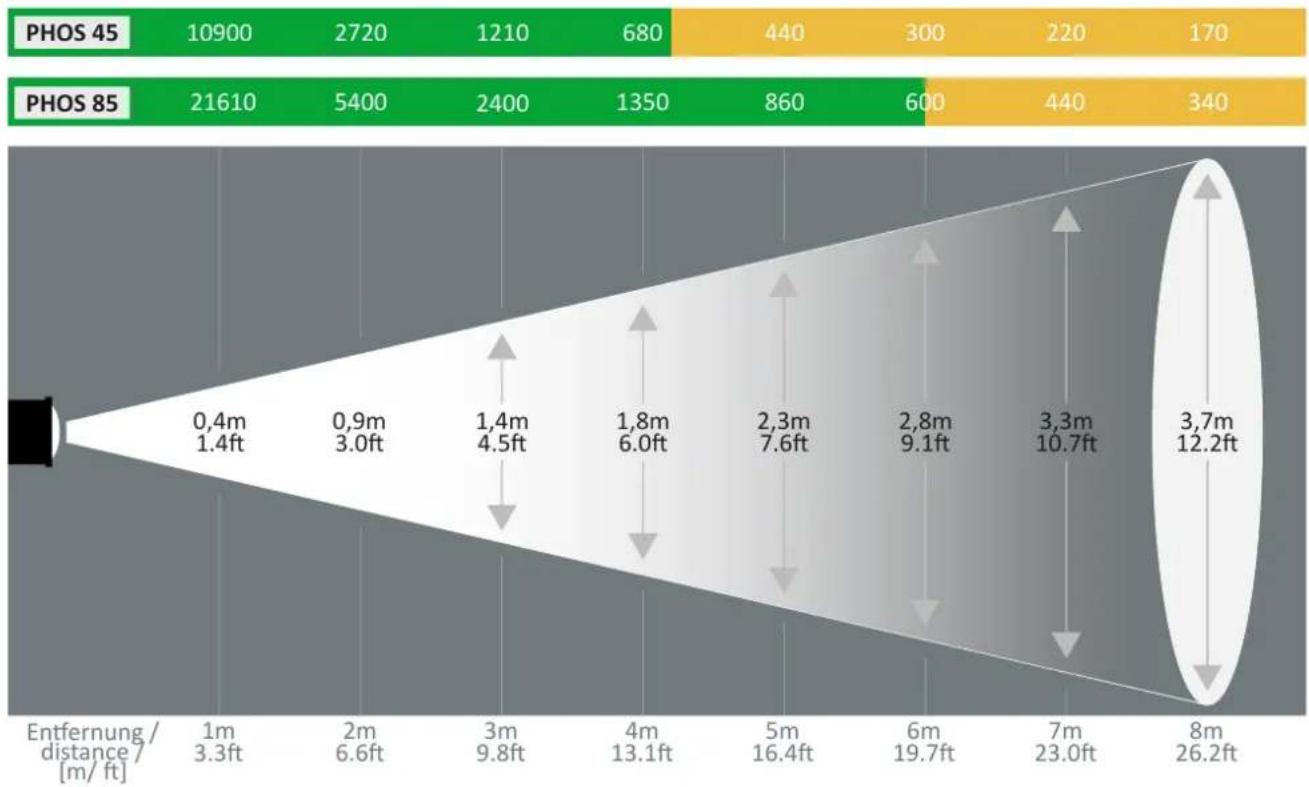

8.1. Généralités 50 8.2. Dimensions 51 8.3. Données photométriques 52

1.1. Compréhension générale de la sécurité

projection inappropriée risque d'endommager le projecteur et de provoquer un incendie.

• Lorsque vous utilisez le projecteur, assurez-vous que personne n'est ébloui par le faisceau lumineux brillant, en particulier si un bref éblouissement représente un risque pour la sécurité, par ex. pour les usagers de la

Ce projecteur à LED est sur et répond aux exigences légales en matière de sécurité des produits. Les consignes de sécurité suivantes ont pour but de vous aider à évaluer les risques résiduels afin d'éviter d'éventuels dommages matériels ou corporels. Considérez ces informations d'utilisation comme faisant partie intégrante du produit. Gardez-le en sécurité pour pouvoir y accéder à l'avenir. Transmettez-le aux enfants ou aux personnes souffrant de troubles cognitifs doivent toujours être placés sous la surveillance d'une personne à proximité du projecteur.

fournit des informations importantes qui constituent une • Ne modifies ou ne démontez pas le projecteur, car il ne condition préalable pour travailler en toute sécurité avec le répondrait plus, le cas échéant, aux exigences de sécurité produit. Veuillez lire attentivement les informations d'utilité. Les utilisateurs ne peuvent exécuter que les ac-sation avant d'installer et d'utiliser le projecteur à LED. Fa-tions décrites dans le présent manuel. Les réparations miliarisez-vous avec le chapitre intitulé « Consignes de sé- ne peuvent être réalisées que par des techniciens de curité ». Pour tous les travaux, respectez toujours les ins- maintenance qualifiés. tructions figurant dans les informations d'utilisation. De

De plus, les réglementations en vigueur en matière de prévention des accidents et de protection de l'environnement, ainsi que les réglementations techniques reconnues pour un travail en toute sécurité et professionnel doivent être respectées. Un fonctionnement compétent et une maintenance minutieuse ont un impact considérable sur les per s entretien entraînant des dysfonctionnements.

entenance minutieuse ont un impact considérable sur les performances et la disponibilité de votre projecteur. Des erreurs de montage et de manipulation ainsi qu'un mauvais contact avec la tension secteur présentent un risque de chocs électriques entraînant des dysfonctionnements évitables. Choc électrique mortel.

1.2. Utilisation conforme

• Ne faites effectuer les branchements électriques que par un électricien qualifié.

Le PHOS move est un projecteur à LED compact (ci-après dénommé « projecteur ») qui permet d'afficher des graphiques et des textes grâce à une projection de lumière.

Le projecteur est répertorié dans la classe de protection électrique I selon CEI 61140. Assurez-vous que l'appareil est correctement mis à la terre via le branchement électrique.

• Le projecteur n'est donc qu'une utilisation dans des pièces sèches. L'eau et l'humidité risquent d'endommager le projecteur et de provoquer un choc électrique ou un incendie!

Assurez-vous que les réglementations nationales relatives à l'utilisation des appareils électriques sont respectées.

• Le projecteur n'est pas adapté aux environnements corrosifs (par exemple évasé intensif, piscines, tunnels, plateformes offshore, zones côtières jusqu'à 1 km de la mer)

Avant toute intervention électrique, débranchez le projecteur de l'alimentation électrique et protégez-le contre toute reconnexion non autorisée.

• La température ambiente ne doit pas dépasser 35°C, faute de quoi le projecteur ne peut pas être suffisamment refroidi et les composants électroniques risquent de tomber prématurément en panne.

Le câble d'alimentation ne doit pas être endommagé. Évitez de placer des charges sur le câble d'alimentation. Le câble d'alimentation ne doit pas être plié, tiré, tordu ou pincé. N'installez pas le projecteur dans un endroit où des personnes risquent de marcher sur le câble. Un câble d'alimentation endommagé risque de

• Le projecteur ne peut être utilisé qu’avec des motifs de projection en verre, appelés « gobos en verre » ou simplement « gobos ». N'insérez aucun autre motif de

N'utilisez l'appareil que lorsque le boîtier est complètement fermé.

1.5. Risque lié aux rayonnements optiques

• N'utilisez pas l'appareil à proximité de substances facilement inflammables, comme de l'alcool ou de l'es-. Selon la norme DIN EN 62471-5:2015, le projecteur est classé dans le groupe de risque 2 (RG-2) des classes de danger photobiologique. Afin d'éviter le risque d'éblouissement à un rayonnement optique visible, respectez les
• Le projecteur ne peut être utilisé que lorsqu'il est fermé et que les règles de sécurité suivantes sont respectées :

mément monté et que l'inclinaison est fixe. • Un pro

projecteur renversé ou une tête de projection abaissée risque d'enflammer les surfaces.

• Ne regardez pas directement le faisceau de lumière.
• Ne regardez jamais dans le faisceau de lumière à une courte distance (< 1 m). Des blessures oculaires irréversibles sont possibles si vous vous exposez au faisateur-ceau de lumière dans la zone de danger.
• Le faisceau lumineux du projecteur peut dégager une température élevée sur une courte distance. Maintenez une distance de sécurité de 0,5 m entre les matériaux inflammables et la sortie de lumière. Si un lieu est rir dans la zone de danger.
• Installé le projecteur dans un endroit où la distance par rapport aux yeux des personnes exposées au faisceau de lumière est supérieur à 1 m.
• Le projecteur chauffe en cours de fonctionnement. Risque de brûlures! Laissez le projecteur refroidir pendant au moins dix minutes avant de changer de motif de projection ou de faire quoi que ce soit d'autre sur projecteur.
• Ne changez le motif de projection (gobo) que lorsque le projecteur est éteint.
• és, maintenez une distance minimale de 30 cm par rapport aux murs et aux objets.

Ne modifiez pas les composants optiques du projecteur (objectif, lentilles, sources). N'utilisez que des accessoires d'origine et ne remplacez les composants en dommages que par des pièces de rechange d'origine. Un appareil change peut être répertorié dans un groupe de danger photobiologique plus élevé.

1.6. Consignes de montage

• Ne couvrez pas le projecteur de films ou de matériaux isolants et ne l'utilisez pas dans un boîtier fermé. Un ler sans obstacle. Respectez les réglementations locales en matière de sécurité.
• Protégez la lentille frontale de la lumière directe du soleil les établissements recevant du public (ERP) : leil. La lumière du soleil est focalisée à travers la lentille frontale et peut causer des dommages ou un incendie Code du bâ
• Ordonnance sur les lieux de rassemblement
• Ordonnance sur la construction et l'exploitation de bâtiments spéciaux.

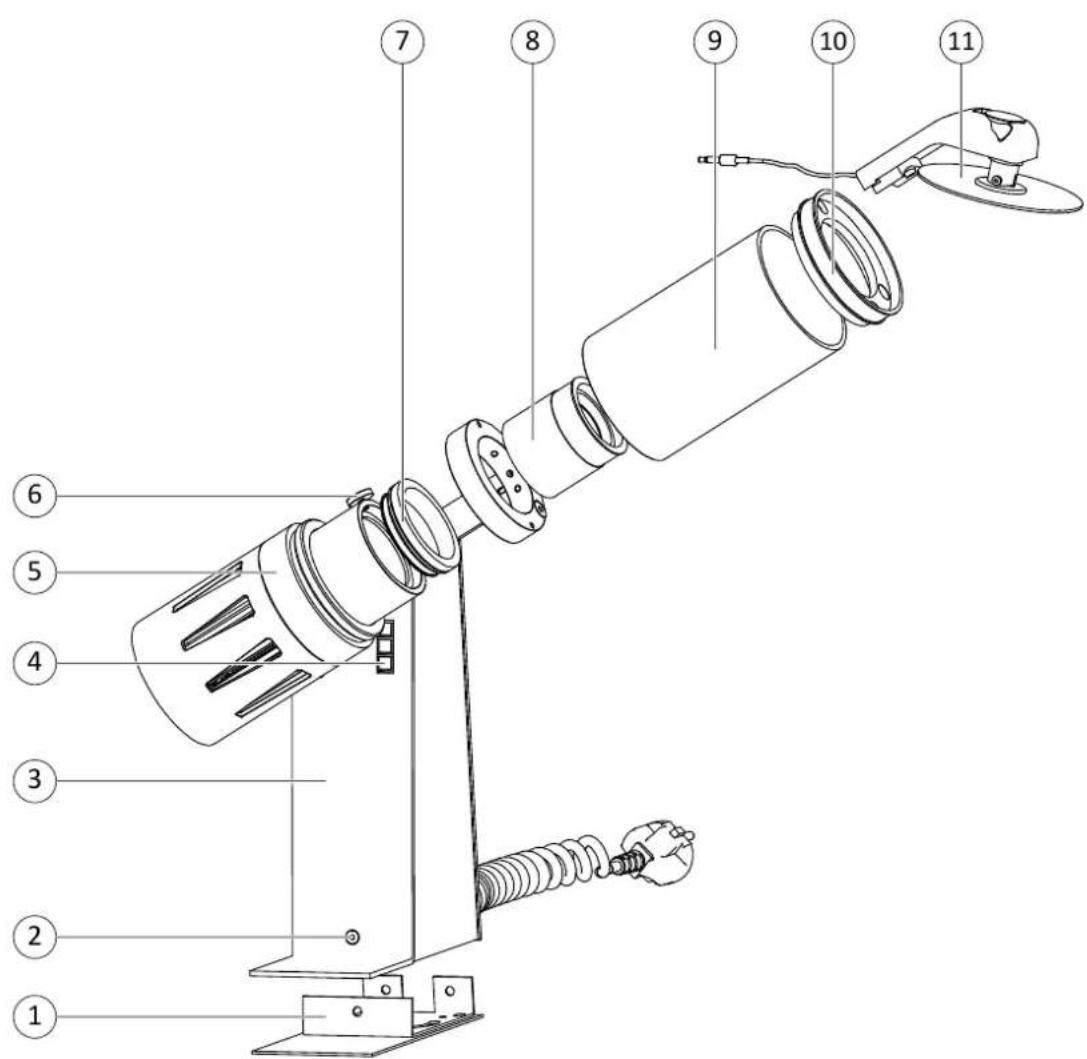

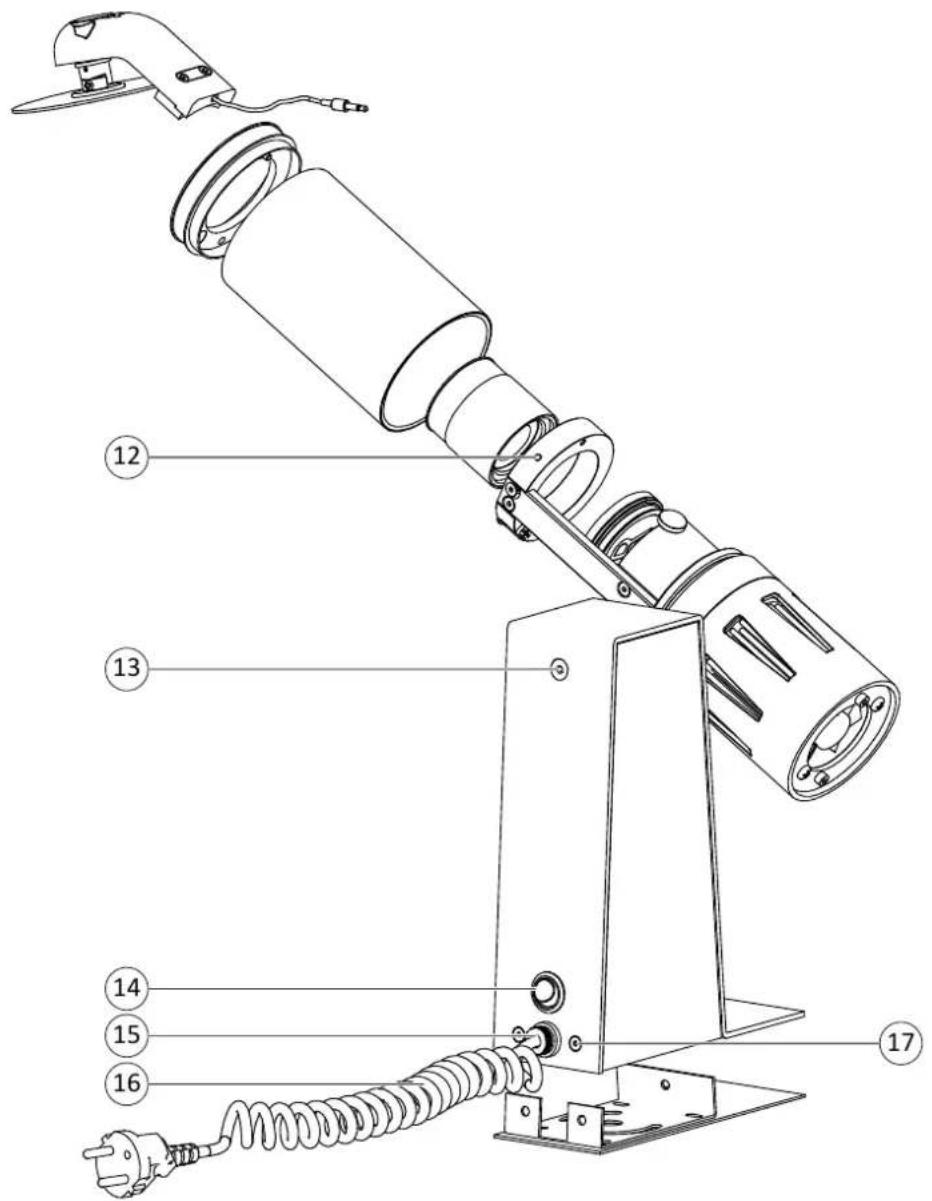

2. Le PHOS move en un coup d'eel

① Plaque de montage ⑨ Capot
② Vis de fixation de la plaque de montage ⑩ Capuchon de capot
③ Support d'appareil composé de : • Ballast (driver) et électronique de contrôle	⑪ Module d'effet
	⑫ Vis de réglage pour la monture d'objectif
④ Éléments de fonctionnement	⑬ Vis de réglage pour le réglage de la tête de projection
⑤ Tête de projection composée de : • LED • Dissipateur thermique avec ventilateur • Porte-optique	⑭ Interrupteur marche/arrêt
	⑮ Soulagement de la tension du cable de raccordement
⑥ Moiletée pour le montage des porte-gobos	⑯ Câble d'alimentation (fiche selon la norme nationale)
⑦ Porte-gobo	⑰
⑧ Objectif

3. Termes fréquemment utilisés

Terme Définition
Projecteur à LED	Dispositif optique utilisant une source de lumière interne (LED) pour afficher un modele bi- dimensionnel (gobo) sur une surface de projection.
LED	Light Emitting Diode (ou diode électroluminescente) Composant semi-conducteur émettant de la lumière.
Gobo	Motif de projection : Masque en verre pour utiliser des logos, des motifs, des textes ou des images à afficher avec un projecteur..
Objectif	Composant le plus important d'un projecteur. Une ou plusieurs lentilles optiques focalisent la lumière pour permettre une projection directionnelle.
Distance focale	Indique la puissance avec laquelle l'objectif focalise les rayons lumineux: Petite distance focale : large cône de lumière Grande distance focale : cône de lumière étroit et concentré

4. Montage et installation

• Avant de commencer à utiliser votre nouveau projeteur à LED, vous devez fixer solidement. La plaque de montage vous offre un large éventail de possibilités à cet effet. Toute surface plane et stable convient, quelle que soit son alignement. Assurez-vous que la structure porteuse est conque pour cette charge. Elle doit pouvoir supporter au moins quatre fois la charge attendue. Vous trouvez des informations sur le poids de votre appareil dans les données techniques.
• Choisissez le matériel de fixation en fonction de la charge, de la nature du matériel de support et des réglementations incendie et construction.

4.1. Montage du projecteur

AVERTISSEMENT! Risque de choc électrique

Un choc électrique risque de provoquer des blessures graves, voire la mort.

N'ouvrez l'appareil que lorsqu'il est hors tension.

1. Coupez l'alimentation du projecteur.
2. Desserrez et retirez les trois vis à tête fraisée situées sur le côté du support de l'appareil.
3. Retirez la plaque de montage du support de l'appareil.

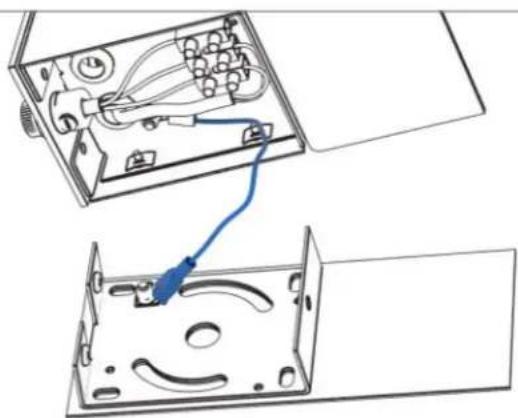

1. Retirez avec précaution le conducteur de protection fixé à la plaque de montage de la borne.

(Note: si vous souhaitez raccorder propre câble d'alimentation au lieu de la fiche secteur déjà installée, la borne de raccordement correspondante est désormais accessible. Voir la section 4.2. Raccordement à une alimentation électrique individuelle)

1. Utilisez les quatre trous d'angle pour un montage rigide. Afin de pouvoir corriger l'alignement après le montage, utilisez les deux trous allongés en forme d'arc.
2. Raccordez le conducteur de protection à la borne.
3. Fixez le support de l'appareil à la plaque de montage à l'aide des trois vis à tête fendue.

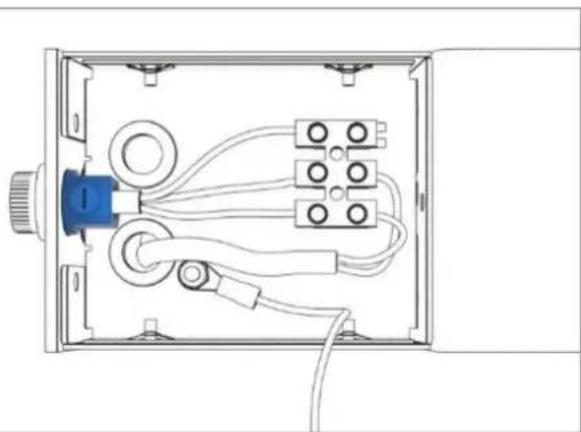

4.2. Raccordement à une alimentation électrique individuelle

AVERTISSEMENT! Risque de choc électrique

Un choc électrique risque de provoquer des blessures graves, voire la mort.

Faites effectuer les raccordements électriques uniquement par un electricien qualifié.

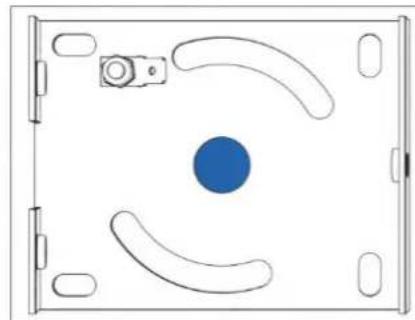

1. Démontez la plaque de montage.
2. Desserrez le serre-cable.
3. Retirez le câble enroulé raccordé.
4. Assurez-vous que la tension secteur correspond à la tension d'entrée du projecteur spécifique dans les caractéristiques techniques (220-240 V AC, 50/60 Hz) et que votre ligne d'alimentation est connectée à un conducteur de protection via le contact correspondant sur la borne de connexion.
5. Pour raccorder votre propre câble d'alimentation, utilisez soit le modèle avec serre-câble, soit le trou central de la plaque de montage.

5. Configuration et utilisation du projecteur

AVERTISSEMENT! Risque de brûlures

Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT! Risque lié à un rayonnement optique

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

Ne regardez jamais directement le faisceau de lumière.

Certaines des étapes ci-dessous nécessitent la mise sous tension du projecteur. Le rayonnement optique risque de dégager des températures élevées sur une courte distance et de représenter également un risque pour vos yeux. Faites preuve de prudence. N'allumez pas le projecteur avant d'avoir inséré le gobo. Effectuez les travaux de configuration dès que possible après la mise en marche.

Trois modules d'effets différents sont disponibles pour le PHOS move. Selon le module, votre projection sera orientée dans une direction différente. Tenez-en compte lors du montage et de l'alignement du projecteur. Dans ce document, le miroir rond du module d'effet est montré à titre d'illustration. Pour garantir que le motif est projeté correctement avec le miroir effet miroir rond, le gobo ne doit pas être inversé en miroir, comme les gobos conventionnels.

Module d'effet miroir rond

Le sujet projeté se déplace selon une trajectoire circulaire. La vitesse et la direction peuvent être ajustées. La projection peut être dirigée vers toute surface appropriée, par exemple le sol, le mur ou le plafond, en faisant tourner le module d'effet sur la tête du projeteur. Le motif de projection ne doit pas être reflété pour ce module. Veuillez également en tenir compte lors de la commande de gobos.

Module d'effet à double prisme

Le double prisme projette deux images supplémentaires du sujet qui s'écartent l'une de l'autre et fusionnent à nouveau. La vitesse et la direction peuvent être ajustées. La projection peut être dirigée vers toute surface appropriée, par exemple le sol, le mur ou le plafond, en faisant tourner le module d'effet.

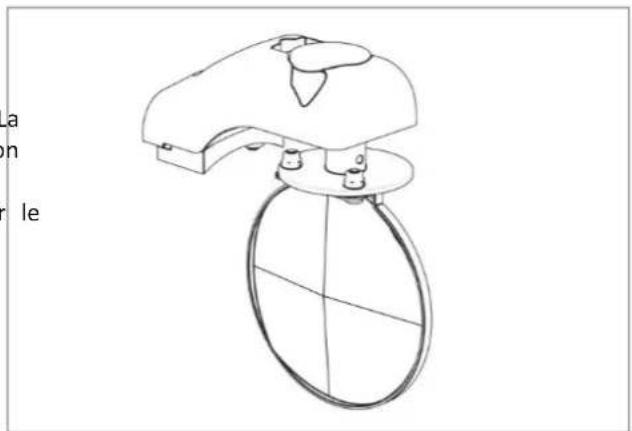

Module d'effet quadruple prisme

Le quadruple prisme projette quatre images supplémentaires du sujet, qui s'envolent et fusionnent à nouveau. La vitesse et la direction peuvent être ajustées. La projection peut être dirigée vers toute surface appropriée, par exemple le sol, le mur ou le plafond, en faisant tourner le module d'effet.

Afin de configurer la projection souhaitée, quelques réglages doivent être réalisés sur la tête de projection.

• Desserrez et retirez les deux vis à tête fraisée et retirez soignement le capuchon du capot.

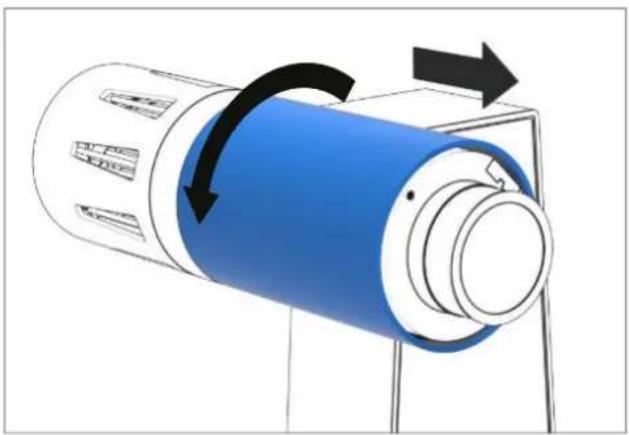

• Dévissez soigneusement le capot de la tête de projection.

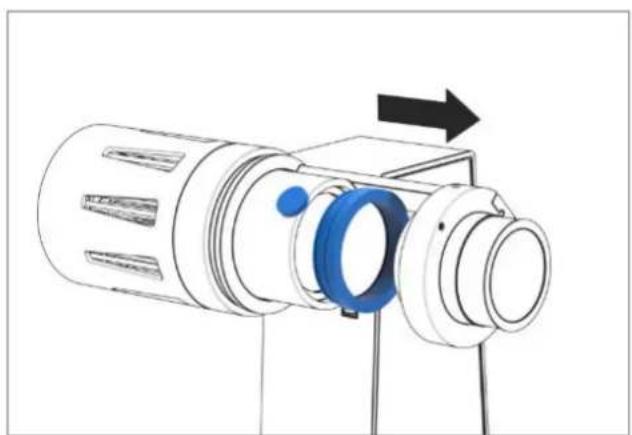

5.1. Insertion/remplacement de gobos

1. Desserrez la vis moletée.
2. Retirez le porte-gobo.

AVERTISSEMENT! Risque de brûlures

Vous supposez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT! Risque lié à un rayonnement optique

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

Ne regardez jamais directement le faisceau de lumière.

1. Dévissez le porte-gobo.
2. Insérez votre gobo avec le motif inversé (Exception: module effet miroir rond) dans le support. Le côté miroir doit faire face à la source lumineuse. (Lorsque vous insérez le gobo dans le support, assurez-vous de ne toucher que les bords.)
3. Vérifiez que le gobo repose à plat dans le support.
4. Vissez le porte-gobo. Exercez soigneusement une pression sur le gobo afin qu'il repose solidement et en toute sécurité sur le support.

A. Côté miroir : côté enduit du gobo. Le côté miroir fait face à la source lumineuse. B. Côté nombre : la partie ASFRE du revêtement est visible à travers le verre. Le côté nombre fait face à l'objetif.

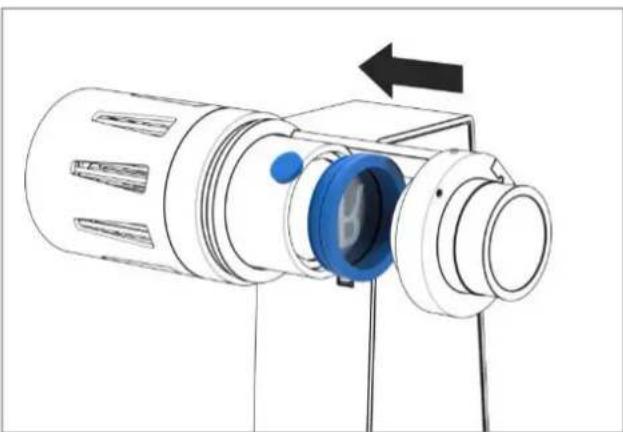

1. Insérez le porte-gobo dans la tête de projection.
2. Serrez bien la vis molette.

5.2. Alignement de la projection

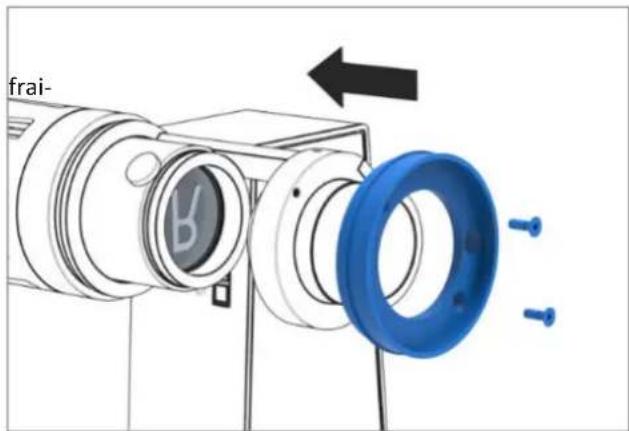

1. Fixez le capuchon du capot avec les deux vis à tête sei.

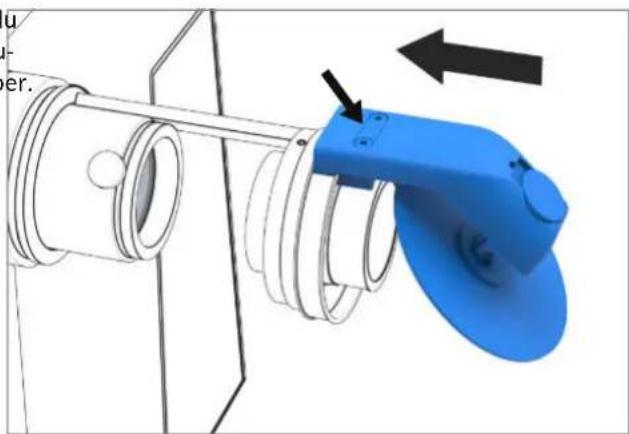

1. Placez votre module d'effet dans le rail de guidage du capuchon et serrez légèrement les deux vis de la culasse afin que le module d'effet ne puisse pas tomber

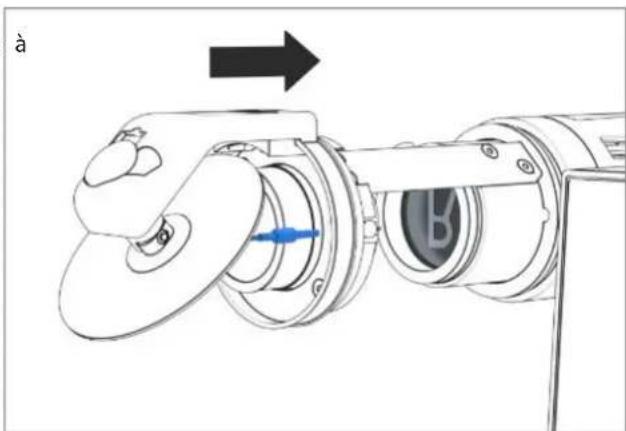

1. Branchez la fiche jack de 3,5 mm du module d'effet dans la prise jack du projecteur.

1. Déplacez le module d'effet sur le guide du bonnet de capot jusqu'à ce que votre sujet soit projeté à l'endroit souhaité.

(Note: Avec le miroir rond du module d'effet, le miroir peut être incliné. Plus l'inclinaison est importante, plus le rayon de mouvement de la projection est important.)

1. Serrez les vis de la culasse.

AVERTISSEMENT! Risque de brûlures

Vous risquez subir des brûlures causées par les pièces du projecteur ayant surchauffé.

Laissez l'appareil refroidir pendant au moins 10 minutes avant de le configurer.

AVERTISSEMENT! Risque lié à un rayonnement optique

Le rayonnement risque de causer des dommages temporaires ou définitifs aux yeux.

Ne regardez jamais directement le faisceau de lumière.

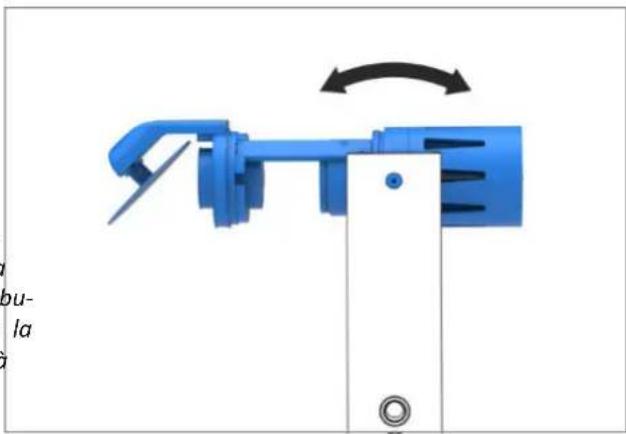

5.3. Alignement de la tête de projection

1. Allumez le projecteur.
2. Desserrer la vis à tête fraîée.
3. Inclinez la tête de projection dans la position souhaitée. (Note : afin d'éviter d'endommager le câblage, la rotation de la tête de projection est limitée par une butée mécanique. N'inclinez pas et ne faites pas pivoter la tête de projection sans avoir d'abord desserré la vis à tête fraisée.)
4. Serrez la vis à tête fraisee.

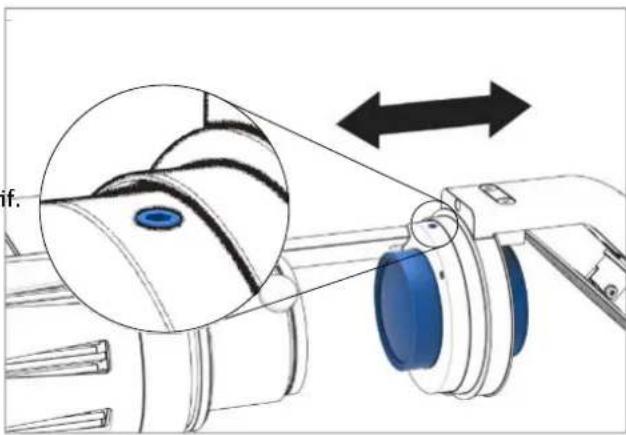

5.4. Mise au point du motif

1. Desserrez la vis de fixation de la monture de l'objet.
2. Déplacez l'objet dans le support jusqu'à ce que la projection soit nette.
3. Resserrez la vis de blocage.

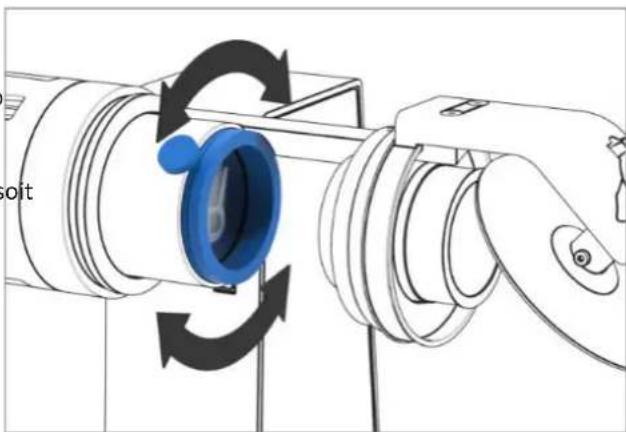

5.5. Alignement du motif

1. Desserrez la vis moletée jusqu'à ce que le porte-gobo puisse tourner.
2. Faites pivoter le porte-gobo jusqu'à ce que le motif soit dans l'alignement souhaité.
3. Serrez bien la vis moletée.

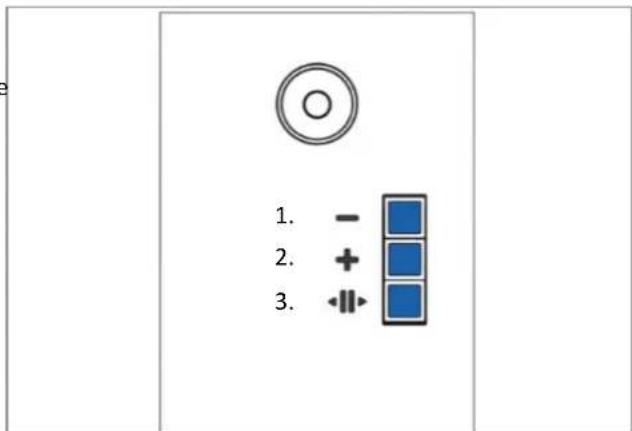

5.6. Ajustement de la rotation

Grâce au panneau de commande situé sur le support de l'appareil, vous pouvez influencer la rotation du module d'effet.

1. Réduire la vitesse de rotation.
2. Augmenter la vitesse de rotation.
3. Changement de sens de rotation / Pause.

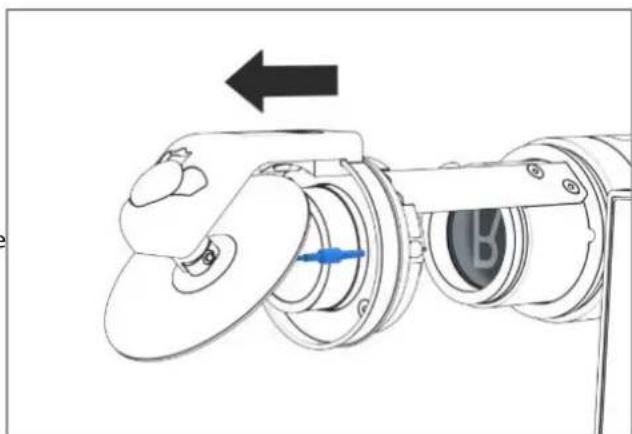

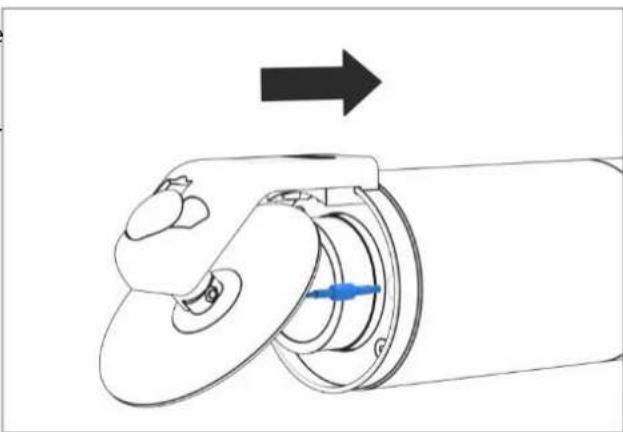

5.7. Fermeture de la tête de projection

1. Vérifiez si la projection correspond à vos attentes.
2. Eteignez le projecteur.
3. Retirez la fiche jack du module d'effet de la prise de l'appareil.

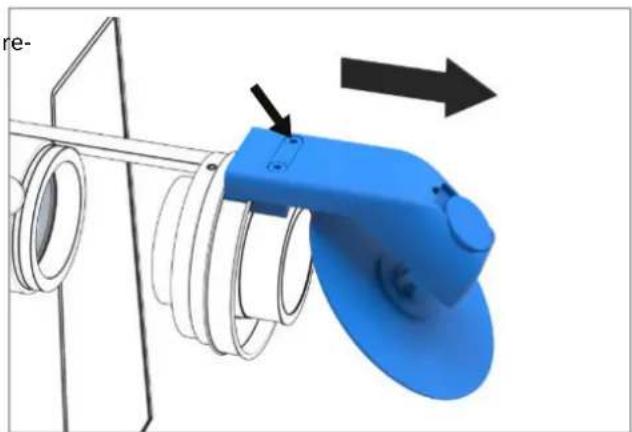

1. Desserrez les vis de la culasse du module d'effet et retirez soigneusement le module du capuchon de la douille.

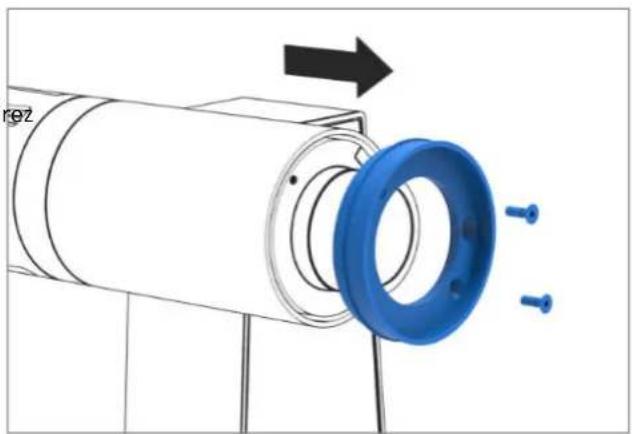

1. Desserrez et retirez les vis à tête fraisée du capuchon de la capot.
2. Retirez soigneusement le capuchon du capot.

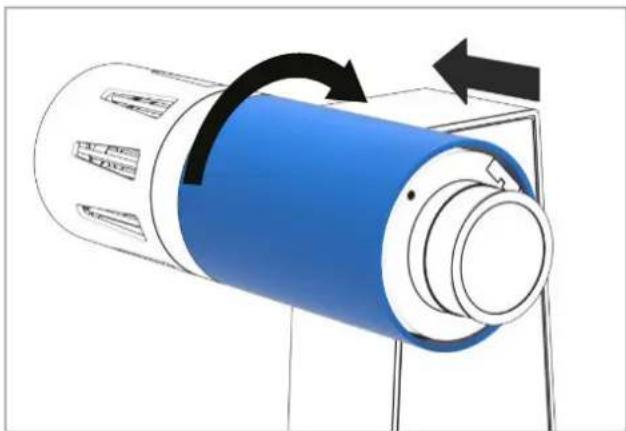

1. Vissez le capot sur la tête de projection.

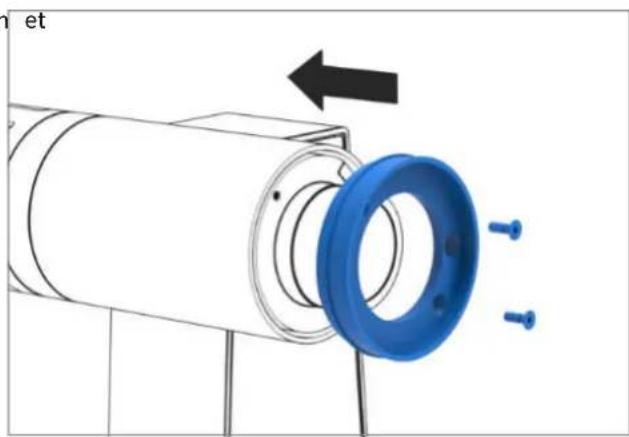

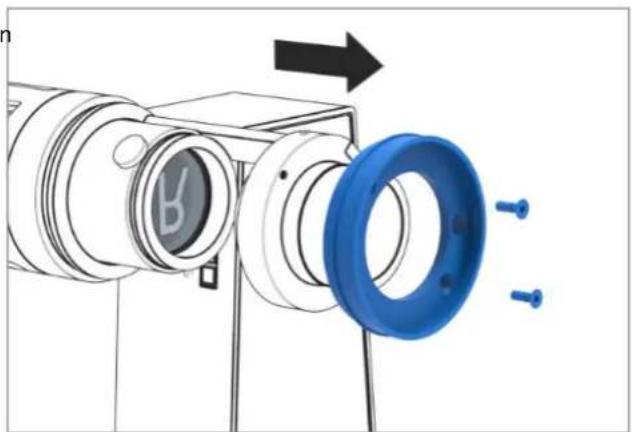

1. Placez le capuchon du capot sur la tête de projection et serrez le tout avec les vis à tête fraisée.

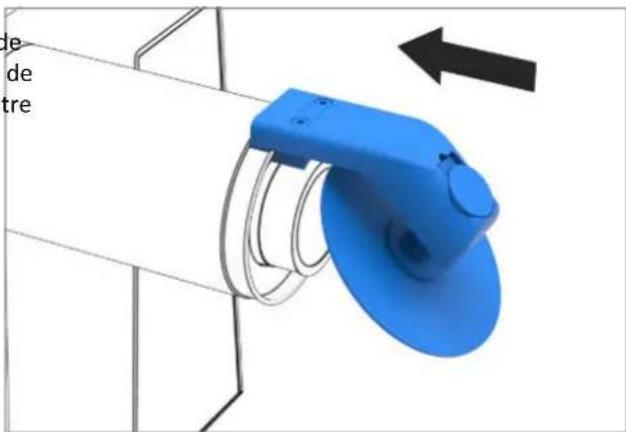

1. Placez le module d'effet dans le guide du capuchon de la douille et serrez légèrement les vis de la culasse de manière à ce que le module d'effet puisse encore être déplacé dans le guide.

1. Branchez la fiche du module d'effet dans la prise de l'appareil.
2. Allumez le projecteur, alignez votre projection et serrez les vis.

6. Nettoyage

AVERTISSEMENT! Risque de choc électrique

Un choc électrique risque de provoquer des blessures graves, voire la mort.

Mettez le projecteur hors tension avant de le nettoyer.

• Utilisez un chiffon humide pour nettoyer la surface du projecteur. Les solvants contenus dans les détergents risquent d'endommager la surface.
• Nettoyez de préférence le dissipateur thermique à l'air comprimé. De légers dépôts de poussière n'affectent pas le refroidissement. Dans les environnements très poussiéreux, par exemple dans les installations industrielles, vous devez nettoyer le projecteur tous les 6 mois. Dans un environnement normal, l'intervalle de nettoyage est de 1 à 2 ans.
• Utilisez des chiffons de nettoyage optique si vous constatez de la saleté sur les lentilles optiques du projecteur.

7.1. Mise au rebut du matériel d'emballage

Ne jetez pas les déchets d'emballage dans les ordures ménagères, mais apportez-les à la collecte sélective. À cet effet, les options de recyclage éprouvées telles que la poubelle de recyclage ou la poubelle à papier sont disponibles dans notre région. Vous pouvez obtenir de plus amples informations sur l'élimination correcte des emballages et les possibilités de mises à disposition pour les déchets d'emballages auprès de votre mairie ou de votre autorité locale.

7.2. Mise au rebut du projecteur

La directive européenne 2012/19/UE sur les anciens appareils électriques et électroniques (DEEE) (waste electrical and electronic equipment - WEEE) spécifie le cadre en vigueur dans toute l'UE pour le retour et le recyclage des anciens appareils. Cette directive a été mise en œuvre dans le droit allemand en s'appuyant sur la loi nationale sur les équipements électriques et électroniques - ElektroG. Conformément à la loi allemande ElektroG, la société Derksen Lichttechnik GmbH est enregistrée en tant que fabricant après du bureau d'enregistrement allemand des anciens appareils électriques - EAR. Numéro d'enregistrement DEEE : DE 98055625.

Nos produits sont fabriqués exclusivement pour le secteur B2B - Business to Business (entreprises à entreprises) et ne doivent pas être jetés avec les ordures ménagères ou dans les points de collecte des déchets publics locaux. Veuillez renvoyer le projecteur en fin de vie à Derksen Lichttechnik GmbH.

Contactez Derksen par téléphone, par courrier ou par e-mail ([e-mail]) en mentionnant l'objet « Mise au rebut appareils électriques » et, si possible, fournissez les informations suivantes : acheteur, date d'achat, votre adresse postale. Avec un retour au fabricant, vous soutenez la gestion responsable des ressources naturelles et l'élimination des déchets respectueuse de l'environnement.

8.1. Généralités

		PHOS 45 move PHOS 85 move
Matériau du boî¨er		Acier / Aluminium
Poids		3,60 kg 3,80 kg
Interrupteur marche/arrêt		À l'arrière de l'appareil
Champ d'application		intérieurs secs
Température ambiente		-30°C - +35°C
Refroidissement		refroidissement actif/ventilateur
Niveau sonore		20 dBA 29 dBA
Sources		40 W High-Power LED 80 W High-Power LED
Durée de vie moyenne de la LED (L70) à 25°C température ambiente		35.000 heures
Température de couleur		6.300 - 6.700 Kelvin
Flux lumineux du projeteur		2.390 Lumen 4.730 Lumen
Taille du gobo/de l'image		Ø 50 mm / Ø 40 mm
Tension d'entrée		220 - 240 V AC, 50 / 60 Hz
Consommaôon d'énergie		42 W 84 W
Rendement		cos φ = 0,95
Nombre max. d'appareils par fu-sible B16A / C16A		50 / 85 25 / 42
Classe de protecôon		I
Type de protecôon du boî¨er		IP20
Sécurité photobiologique conforme à ICE62471-5:2015 EN62471-5:2015		RG-2
Code produit	version	double prisme	quadruple prisme	miroir circu-laire	double prisme	quadruple prisme	miroir circu-laire
	blanc	20451210	20451310	20451410	20851310	20851410	20851510
	noir	20451220	20451320	20451420	20851320	20851420	20851520
	argent	20451230	20451330	20451430	20851330	20851430	20851530

La distance focale de votre objectif affecte principalement les tailles et distances de projection possibles. Veillez à noter que la puissance d'éclairage diminue à mesure que la distance augmente. Les graphiques suivants présentent les valeurs correspondantes en fonction des performances de votre projecteur.

Beleuchtungssträke / Illuminance / puissance d'éclairage [lux]

Voyant de luminosité de la projection

= pour un éclairage ambiant normal, adapté aux motifs colorés

dans les pièces faiblement éclairées, pour les motifs sans couleur

commande uniquement dans les pièces sombres

• Les résultats affichés sont approximatifs. Le résultat peut être différent dans la réalité.
• Les tailles de projection indiquent le diamètre maximal qui peut être projeté avec une image de 40 mm de
• Le motif de projection est circulaire et remplit la zone d'image du gobo. D'autres objets, par exemple des rectangles ou des écritures, sont insérés dans la zone de projection.
• La projection se fait à angle droit sur la surface de projection.

Wir/we/nous :

Derksen Lichttechnik

Hersteller/

La présente déclaration de conformité est émise sous notre seule responsabilité

Typ/type :

Nous déclarons par la présente que les produits énumérés ci-dessus sont conformes aux réglementations en vigueur suivantes :

Directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques : 2011/65/EU

EMV Directive :

2014/30/EU

Directive basse tension :

2014/35/EU

Un aperçu des pièces de rechange et des accessoires optionnels pour le PHOS move est présenté sur ces pages. Vous avez des questions, veuillez contacter notre service clientèle à l'adresse suivante :

phone: [phone]

e-mail: [e-mail]

Filtre de correction des couleurs
