Caractéristiques	Détails
Type de produit	Projecteur
Source lumineuse	LED
Puissance lumineuse	65 W
Flux lumineux	Jusqu'à 6000 lumens
Température de couleur	3000 K (blanc chaud)
Angle de faisceau	120 degrés
Dimensions	300 x 200 x 150 mm
Poids	2.5 kg
Utilisation	Intérieur, idéal pour l'éclairage de bureaux et de commerces
Installation	Montage au plafond ou sur mur
Maintenance	Nettoyage régulier de la lentille recommandé
Sécurité	Certifié CE, protection contre les surcharges
Garantie	2 ans
Informations supplémentaires	Économie d'énergie, faible émission de chaleur

FOIRE AUX QUESTIONS - PHOS 65 indoor Derksen

Comment installer le Derksen PHOS 65 indoor ?

Pour installer le Derksen PHOS 65 indoor, utilisez les supports fournis pour le monter au plafond ou sur un mur. Assurez-vous que le projecteur est fixé solidement et à une hauteur adéquate pour un éclairage optimal.

Quel type d'ampoule utilise le Derksen PHOS 65 indoor ?

Le Derksen PHOS 65 indoor utilise une ampoule LED de 65 watts, offrant une luminosité élevée tout en étant économe en énergie.

Le projecteur est-il dimmable ?

Oui, le Derksen PHOS 65 indoor est compatible avec les variateurs d'intensité, mais assurez-vous d'utiliser un variateur adapté aux ampoules LED.

Comment nettoyer le Derksen PHOS 65 indoor ?

Pour nettoyer le projecteur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le matériau.

Quelle est la durée de vie de l'ampoule du Derksen PHOS 65 indoor ?

L'ampoule LED du Derksen PHOS 65 indoor a une durée de vie moyenne de 25 000 heures, selon les conditions d'utilisation.

Que faire si le projecteur ne s'allume pas ?

Si le projecteur ne s'allume pas, vérifiez d'abord que l'ampoule est bien installée et que le projecteur est correctement branché. Testez également la prise de courant avec un autre appareil.

Le Derksen PHOS 65 indoor est-il adapté aux environnements humides ?

Non, le Derksen PHOS 65 indoor n'est pas conçu pour une utilisation dans des environnements humides. Évitez de l'utiliser dans des salles de bains ou à l'extérieur sans protection adéquate.

Est-il possible de changer l'ampoule soi-même ?

Oui, l'ampoule du Derksen PHOS 65 indoor peut être remplacée par l'utilisateur. Assurez-vous de débrancher le projecteur avant de procéder au remplacement.

MODE D'EMPLOI PHOS 65 indoor Derksen

Interdicon de réimpression :

Noms de marque et symboles de marque ulisés :

4.1. Montage du projecteur .......................................................................................................... 36 4.2. Raccordement à une alimentaon électrique individuelle ................................................... 37

5.1. Inseron/remplacement de gobos 5.2. Alignement de la tête de projecon 5.3. Mise au point du mof 5.4. Alignement du mof 5.5. Fermeture de la tête de projecon

1. Consignes de sécurité

1.1. Compréhension générale des consignes de sécurité

1.3. Risque de choc électrique

1.4. Risque lié à la chaleur et à un incen- die

1.5. Risque lié à un rayonnement op- que

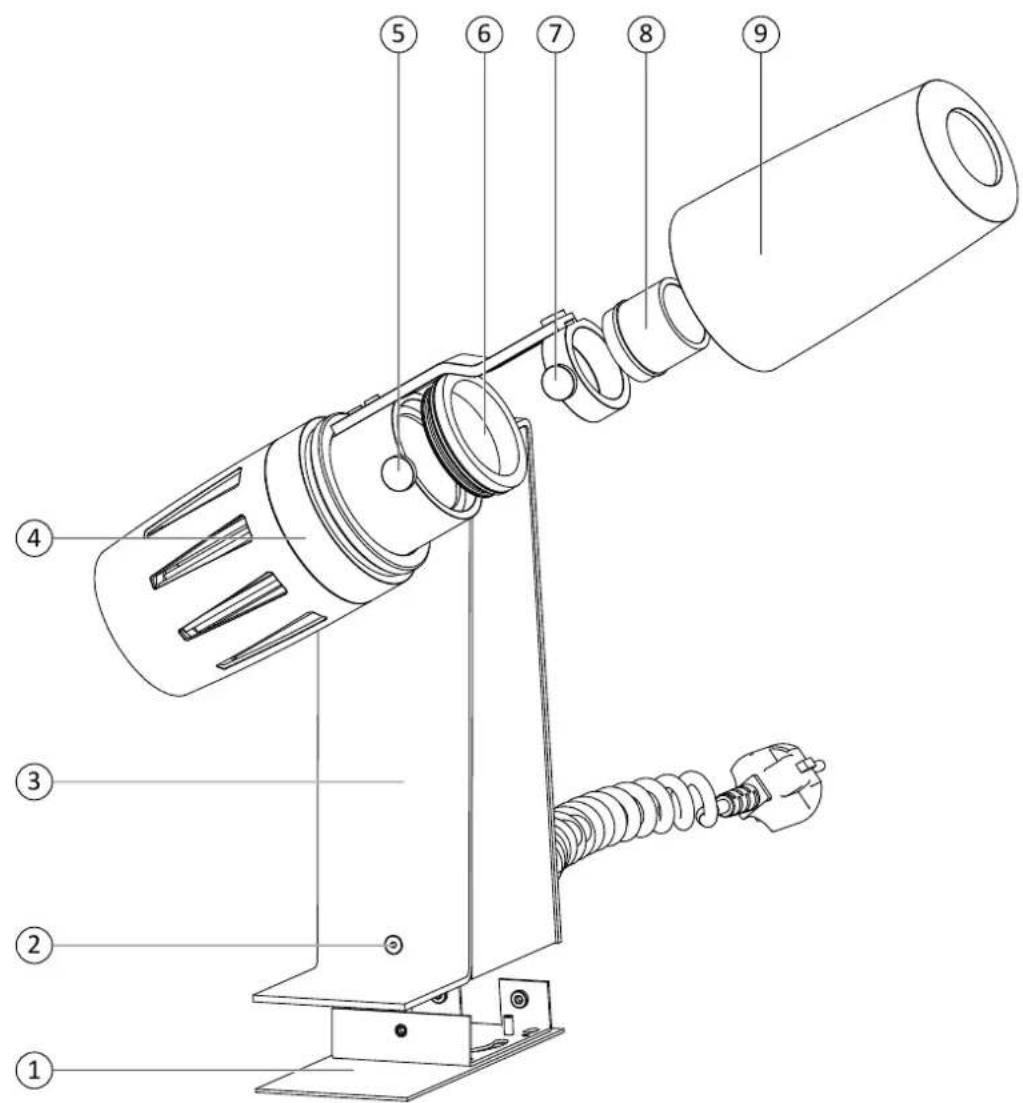

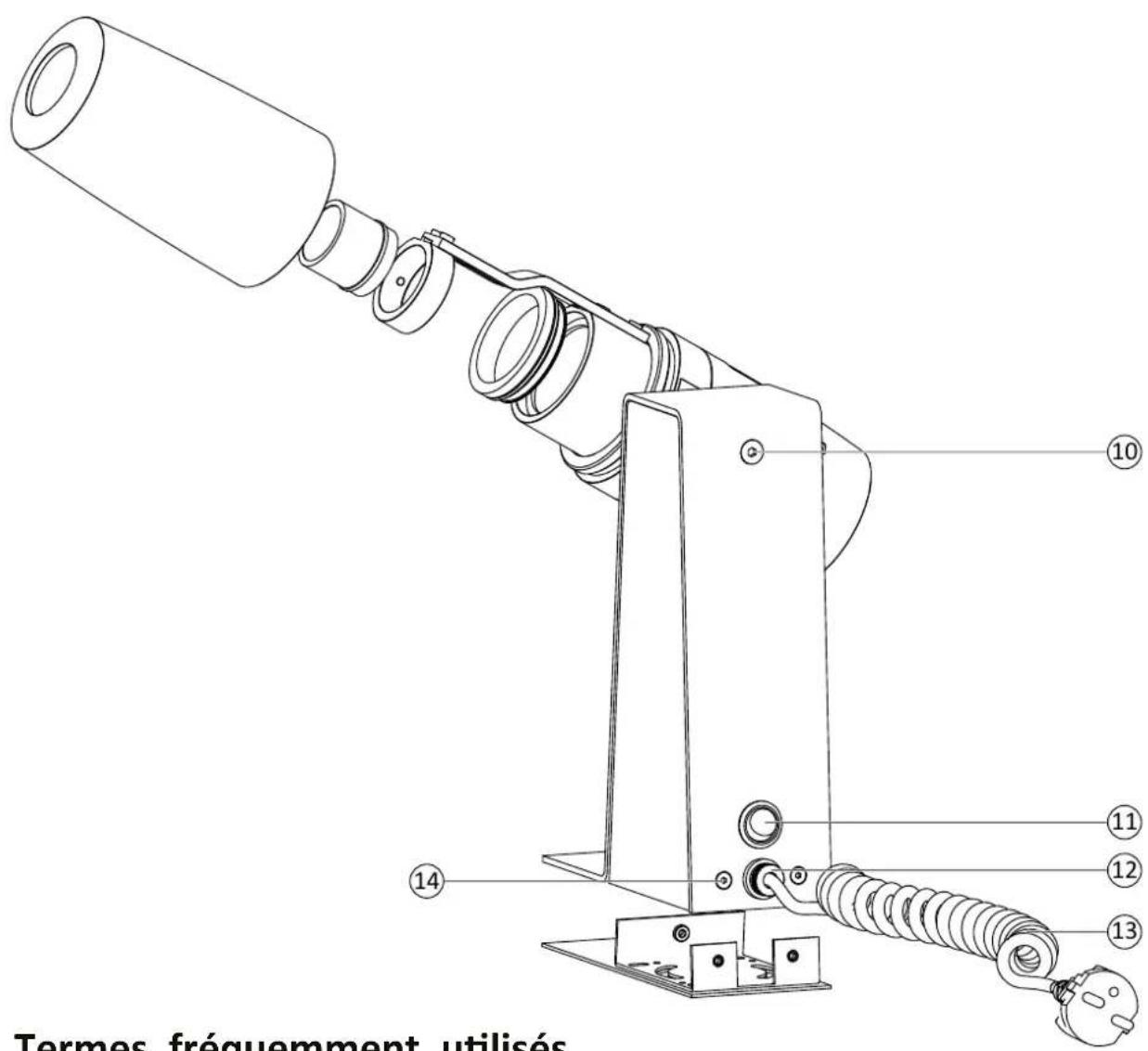

2. Présentaon générale du projecteur PHOS indoor

3. Termes fréquemment ulisés

(Note : si vous souhaitez raccorder votre propre câble d'alimentaon au lieu de la che secteur déjà installée, la borne de raccordement correspondante est désor- mais accessible. Voir la secon 4.2. Raccordement à une alimentaon électrique individuelle)

4. Montage et installaon

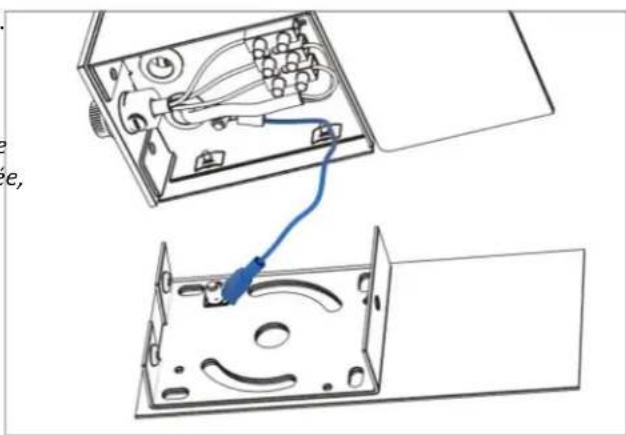

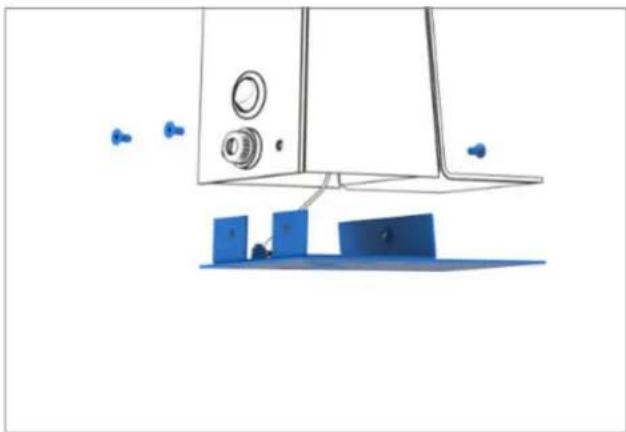

4.1. Montage du projecteur AVERTISSEMENT ! Risque de choc électrique !

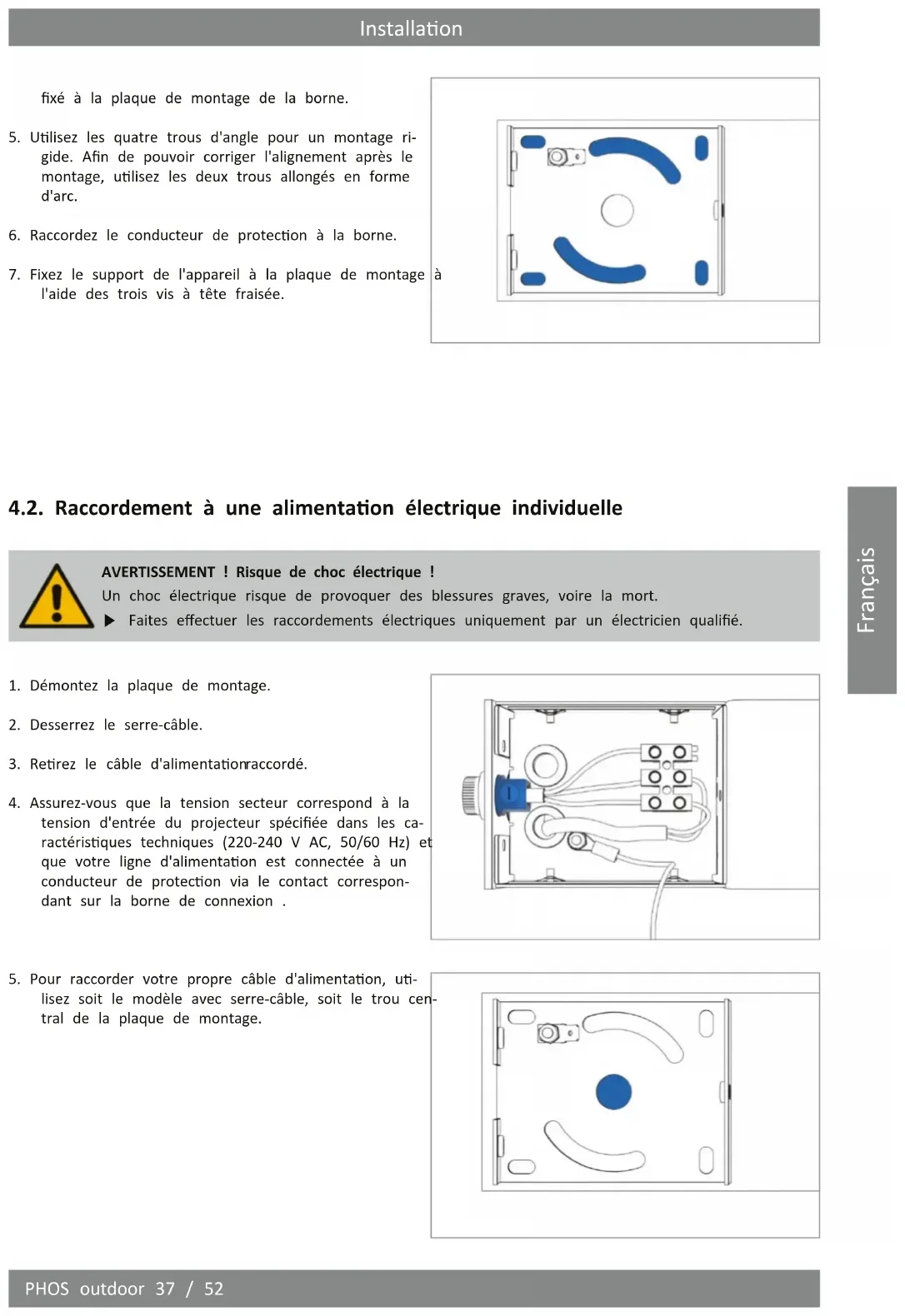

▶ Installaon PHOS outdoor 37 / 52 Français xé à la plaque de montage de la borne.

5. Ulisez les quatre trous d'angle pour un montage ri-

gide. An de pouvoir corriger l'alignement après le montage, ulisez les deux trous allongés en forme d'arc.

6. Raccordez le conducteur de protecon à la borne.

7. Fixez le support de l'appareil à la plaque de montage à

l'aide des trois vis à tête fraisée.

1. Démontez la plaque de montage.

2. Desserrez le serre-câble.

câble d'alimentaon raccordé.

4. Assurez-vous que la tension secteur correspond à la

tension d'entrée du projecteur spéciée dans les ca- ractérisques techniques (220-240 V AC, 50/60 Hz) et que votre ligne d'alimentaon est connectée à un conducteur de protecon via le contact correspon- dant sur la borne de connexion .

5. Pour raccorder votre propre câble d'alimentaon, u-

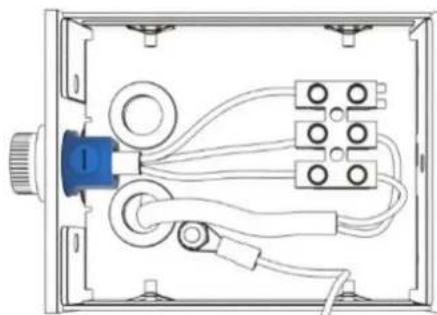

lisez soit le modèle avec serre-câble, soit le trou cen- tral de la plaque de montage. 4.2. Raccordement à une alimentaon électrique individuelle AVERTISSEMENT ! Risque de choc électrique ! Un choc électrique risque de provoquer des blessures graves, voire la mort. ▶ Faites eectuer les raccordements électriques uniquement par un électricien qualié.

5. Conguraon et ulisaon du projecteur

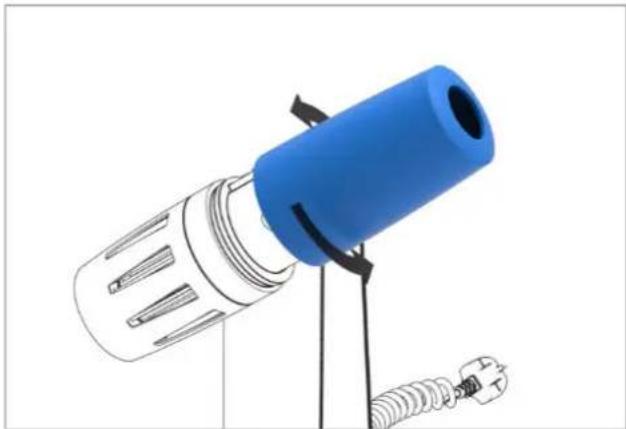

Certaines des étapes ci-dessous nécessitent la mise sous tension du projecteur. Le rayonnement opque risque de dégager des températures élevées sur une courte distance et de présenter également un risque pour vos yeux. Faites preuve de prudence. N'allumez pas le projecteur avant d'avoir inséré le gobo. Eectuez les travaux de conguraon dès que possible après la mise en marche. 5.1. Inseron/remplacement de gobos

AVERTISSEMENT ! Risque de brûlures !

AVERTISSEMENT ! Risque lié à un rayonnement opque !

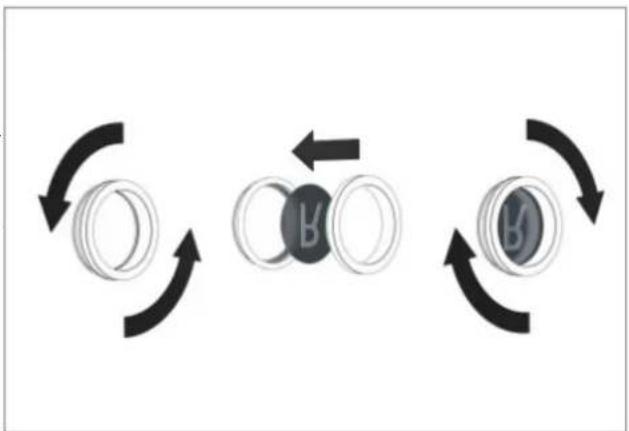

3. Dévissez le porte-gobo.

4. Insérez votre gobo avec le mof inversé dans le sup-

port. Le côté miroir doit faire face à la source lumi- neuse. (Lorsque vous insérez le gobo dans le support, assu- rez-vous de ne toucher que les bords.)

5. Vériez que le gobo repose à plat dans le support.

6. Vissez le porte-gobo. Exercez soigneusement une

pression sur le gobo an qu'il repose solidement et en toute sécurité sur le support.

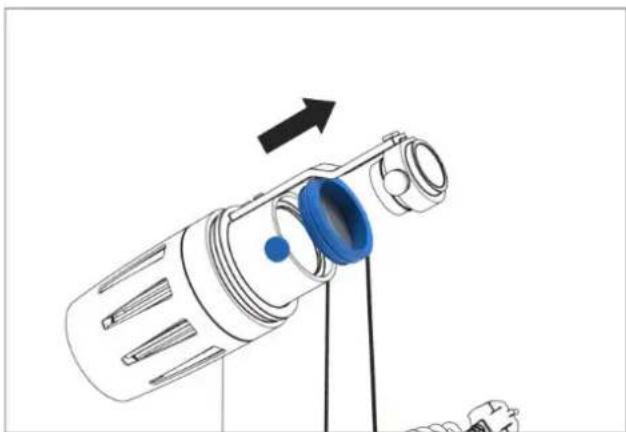

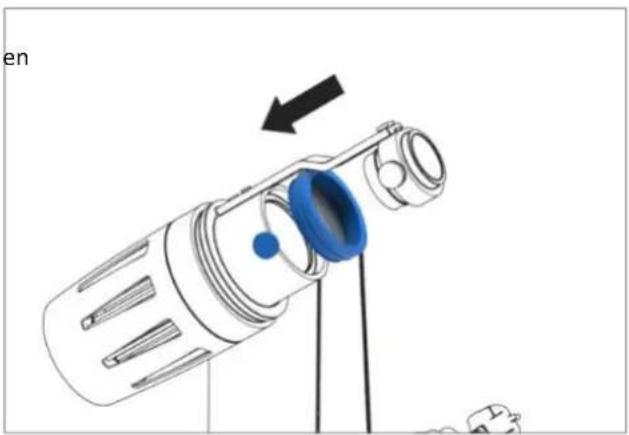

7. Insérez le porte-gobo dans la tête de projecon.

8. Serrez bien la vis moletée.

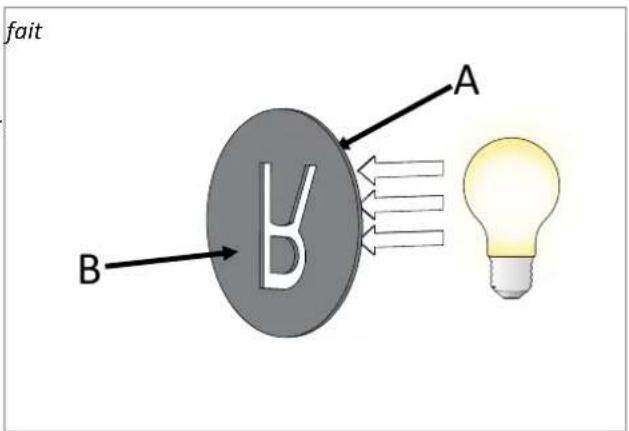

A. Côté miroir : côté enduit du gobo. Le côté miroir fait face à la source lumineuse. B. Côté sombre : la pare sombre du revêtement est visible à travers le verre. Le côté sombre fait face à l'objecf.

5.2. Alignement de la tête de projecon

(Note : an d'éviter d'endommager le câblage, la rota- on de la tête de projecon est limitée par une butée mécanique. N'inclinez pas et ne faites pas pivoter la tête de projecon sans avoir d'abord desserré la vis à tête fraisée.)

5.3. Mise au point du mof

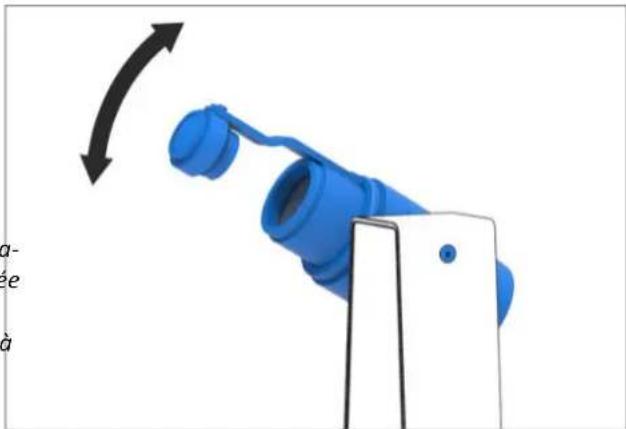

5.4. Alignement du mof

AVERTISSEMENT ! Risque de brûlures !

AVERTISSEMENT ! Risque lié à un rayonnement opque !

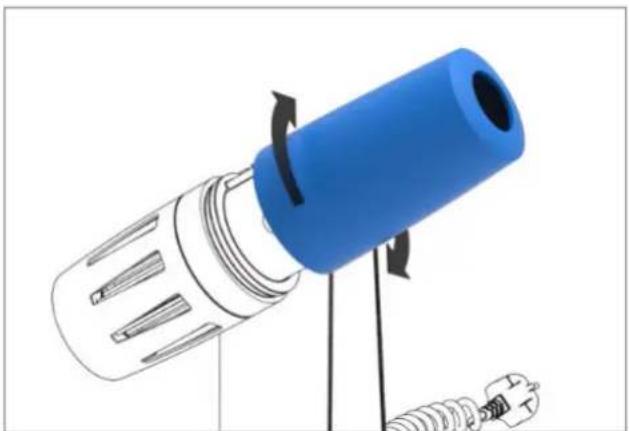

1. Vissez le capot sur la tête de projecon.

AVERTISSEMENT ! Risque de choc électrique !

7.1. Mise au rebut du matériel d'emballage

7.2. Mise au rebut du projecteur

Nos produits sont fabriqués exclusivement pour le secteur B2B - Business to Business (entreprise à entreprise) et ne doivent pas être jetés avec les ordures ménagères ou dans les points de collecte des déchets publics locaux. Veuillez ren- voyer le projecteur en n de vie à Derksen Lichechnik GmbH.

Données techniques PHOS outdoor 43 / 52 Français PHOS 25 indoor PHOS 45 indoor PHOS 65 indoor PHOS 85 indoor Matériau du boîer Acier / Aluminium Poids avec l'objecf 45mm / 65mm 85mm / 135mm 3,00 kg / 2,88 kg 2,88 kg / 3,21 kg 3,06 kg / 2,94 kg 2,94 kg / 3,27 kg 3,22 kg / 3,10 kg 3,10 kg / 3,43 kg 3,35 kg / 3,23 kg 3,23 kg / 3,56 kg Interrupteur marche/arrêt À l'arrière de l'appareil Champ d'applicaon intérieurs secs Température ambiante -30°C - +35°C Refroidissement refroidissement pas- sif refroidissement acf/venlateur Niveau sonore 0 dBA 20 dBA 20 dBA 29 dBA Sources 22 W High- Power LED 40 W High- Power LED 60 W High- Power LED 80 W High- Power LED Durée de vie moyenne de la LED (L70) à 25°C Tempé- rature ambiante

Température de couleur 6.300-6.700 Kelvin Flux lumineux du projec- teur

1.570 Lumen 2.390 Lumen 3.910 Lumen 4.730 Lumen

Taille du gobo/de l'image Ø 50 mm / Ø 40 mm Tension d'entrée 220 – 240 V AC, 50 / 60 Hz Consommaon d'énergie 27 W 42 W 67 W 84 W Rendement cos ϕ = 0,9 cos ϕ = 0,95 cos ϕ = 0,9 cos ϕ = 0,95 Nombre max. d'appareils par fusible B16A/C16A 50 / 85 50 / 85 25 / 42 25 / 42 Classe de protecon

Type de protecon du boî-

8. Données techniques

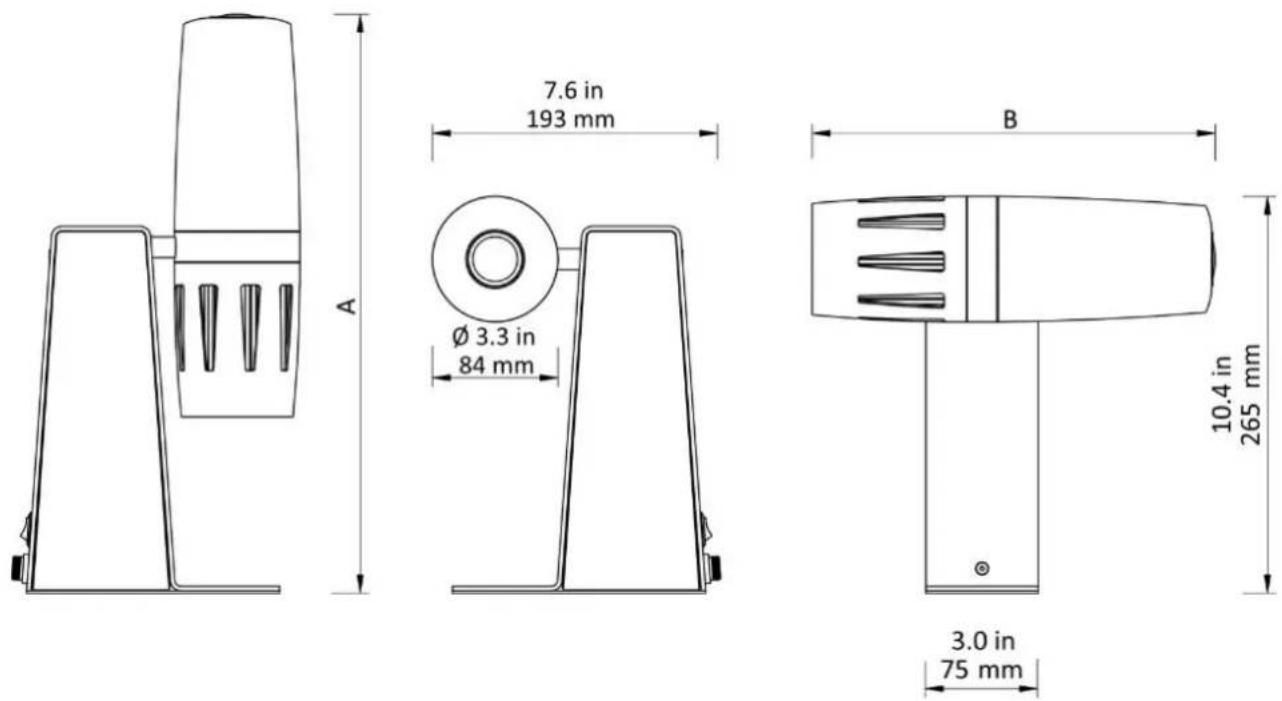

8.1. Généralités 8.2. Abmessungen / Dimensions / Dimensions

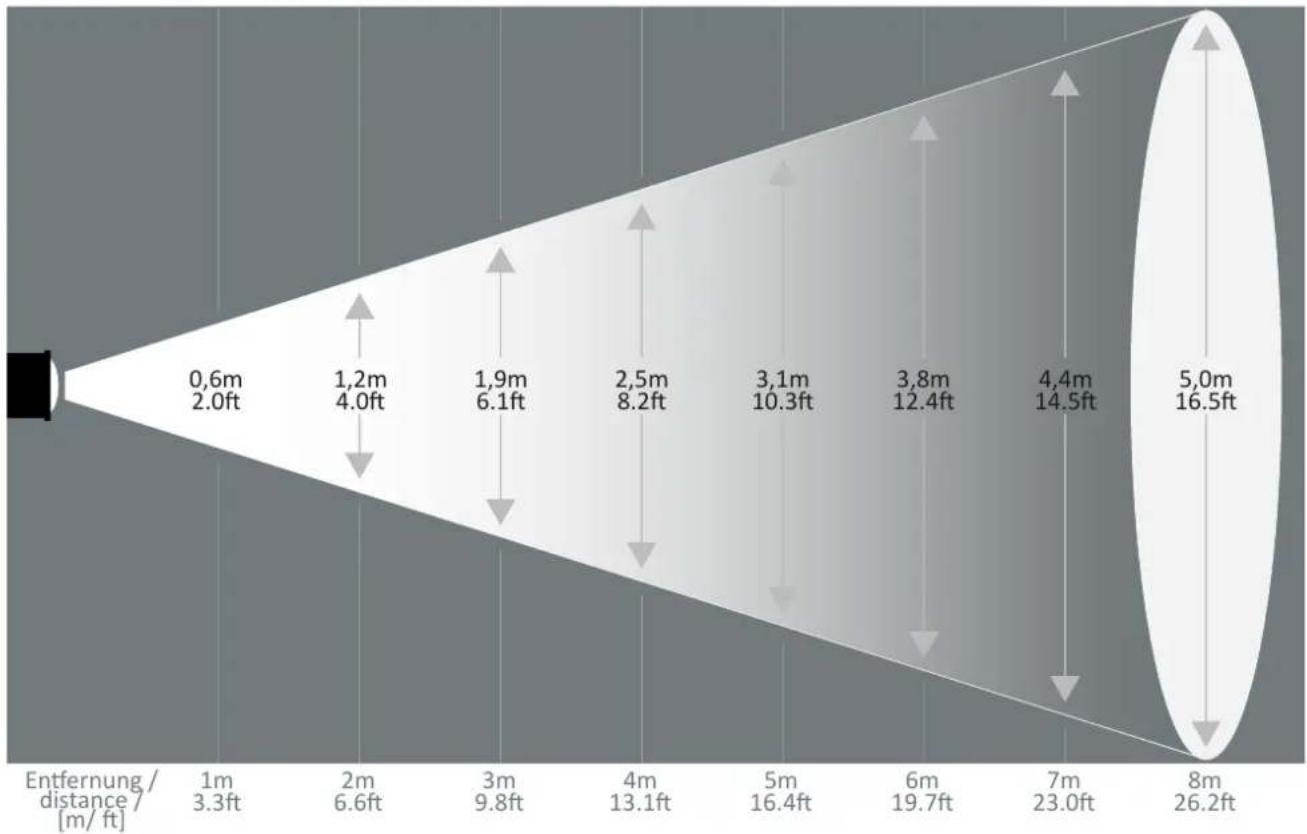

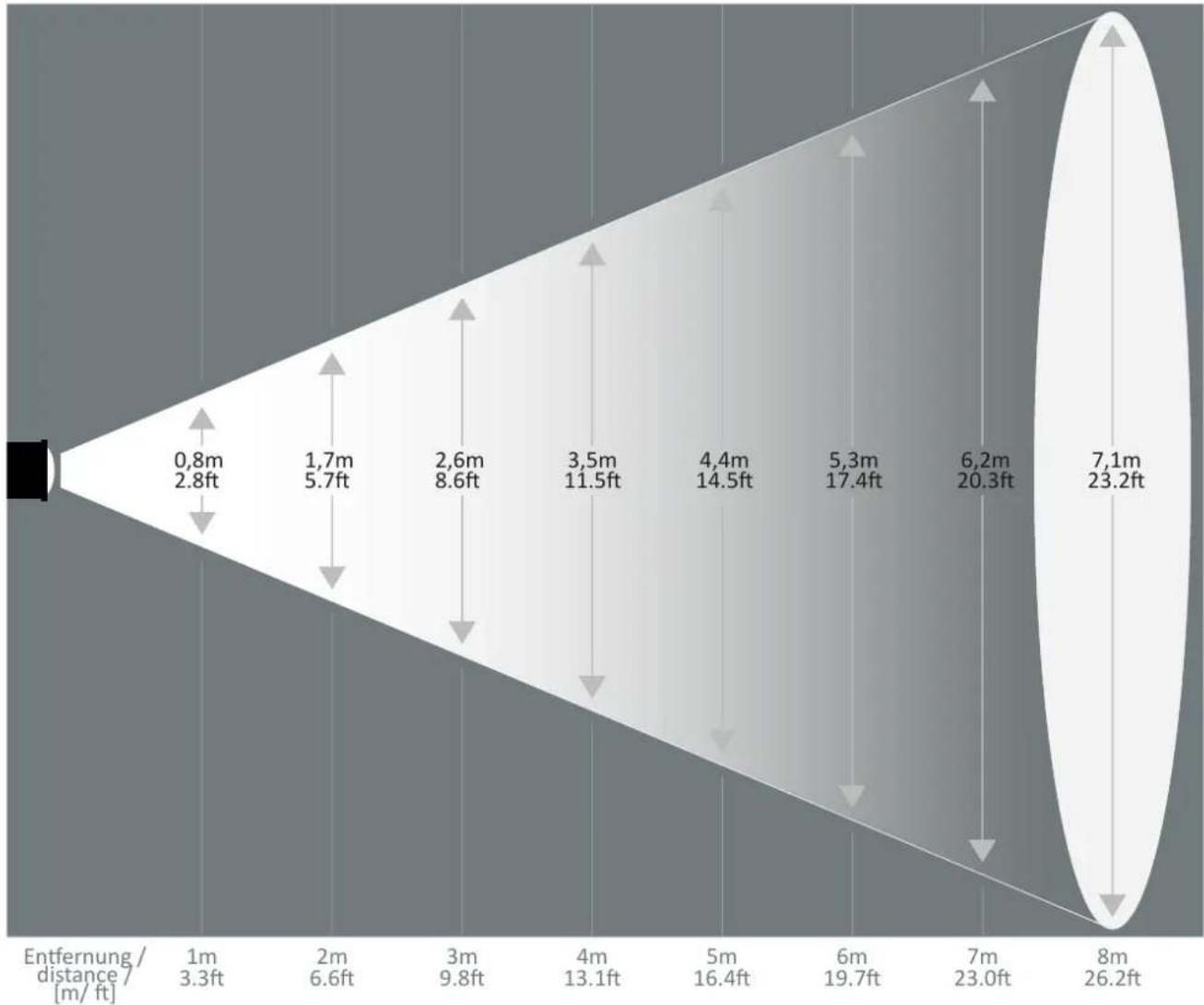

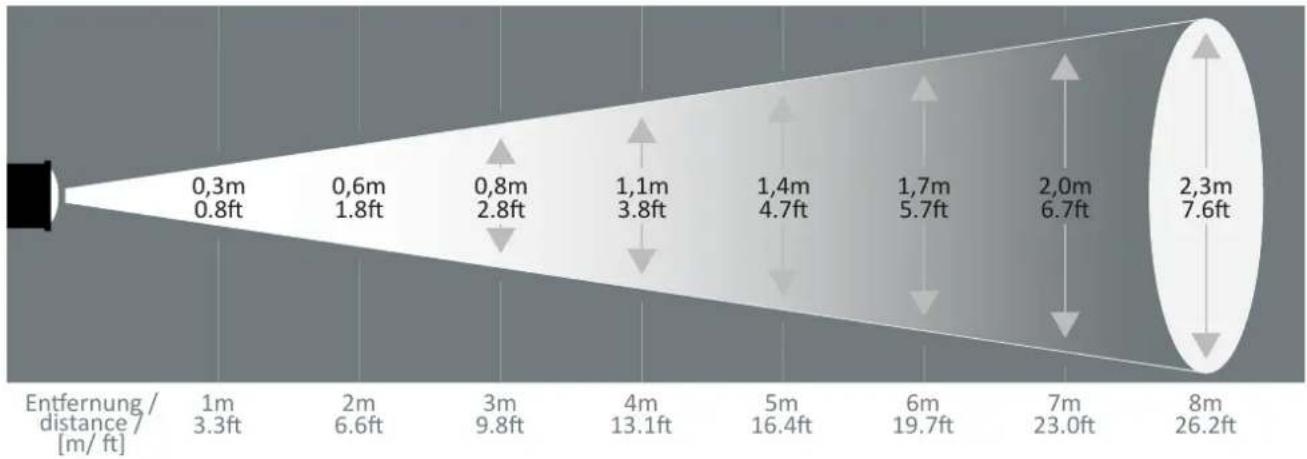

8.3. Projekonsgrößen / Photometric data / Données photométriques
