PHOS 85 LT - Projecteur Derksen - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de projecteur	Projecteur LED
Puissance lumineuse	85 W
Flux lumineux	8500 lumens
Température de couleur	5000 K (lumière blanche neutre)
Angle de faisceau	120 degrés
Indice de protection	IP65 (résistant à l'eau et à la poussière)
Dimensions	300 x 250 x 120 mm
Poids	3 kg
Utilisation recommandée	Éclairage extérieur, chantiers, événements en plein air
Maintenance	Nettoyage régulier de la lentille, vérification des connexions électriques
Sécurité	Ne pas exposer à des températures extrêmes, utiliser avec un câble d'alimentation certifié
Informations générales	Garantie de 2 ans, consommation énergétique réduite par rapport aux projecteurs halogènes

FOIRE AUX QUESTIONS - PHOS 85 LT Derksen

Comment puis-je installer le projecteur Derksen PHOS 85 LT ?

Pour installer le projecteur, fixez-le à un support stable en utilisant les vis fournies. Assurez-vous que le projecteur est orienté vers la zone que vous souhaitez éclairer.

Le projecteur ne s'allume pas, que faire ?

Vérifiez d'abord que le projecteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment puis-je régler l'intensité lumineuse du Derksen PHOS 85 LT ?

Le projecteur Derksen PHOS 85 LT est équipé d'un variateur d'intensité. Tournez le bouton de réglage situé sur le boîtier du projecteur pour ajuster l'intensité lumineuse selon vos besoins.

Le projecteur chauffe-t-il beaucoup ?

Il est normal que le projecteur chauffe lors de son utilisation. Cependant, assurez-vous de ne pas le toucher directement pendant ou juste après son utilisation pour éviter les brûlures.

Puis-je utiliser le projecteur à l'extérieur ?

Oui, le Derksen PHOS 85 LT est conçu pour un usage extérieur. Assurez-vous simplement qu'il est bien installé dans un endroit protégé de l'eau et des intempéries.

Que faire si le projecteur clignote ?

Un clignotement peut indiquer un problème de connexion ou une défaillance de l'ampoule. Vérifiez les connexions et remplacez l'ampoule si nécessaire.

Comment nettoyer le projecteur ?

Pour nettoyer le projecteur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques abrasifs.

Quelle est la durée de vie de l'ampoule du Derksen PHOS 85 LT ?

La durée de vie de l'ampoule est d'environ 25 000 heures, en fonction de l'utilisation et des conditions d'environnement.

MODE D'EMPLOI PHOS 85 LT Derksen

Interdicon de réimpression :

Noms de marque et symboles de marque ulisés :

1. Consignes de sécurité

1.1. Compréhension générale de la sécurité

1.3. Risque de choc électrique

1.4. Risque lié à la chaleur et à un incendie

1.5. Risque lié aux rayonnements opques

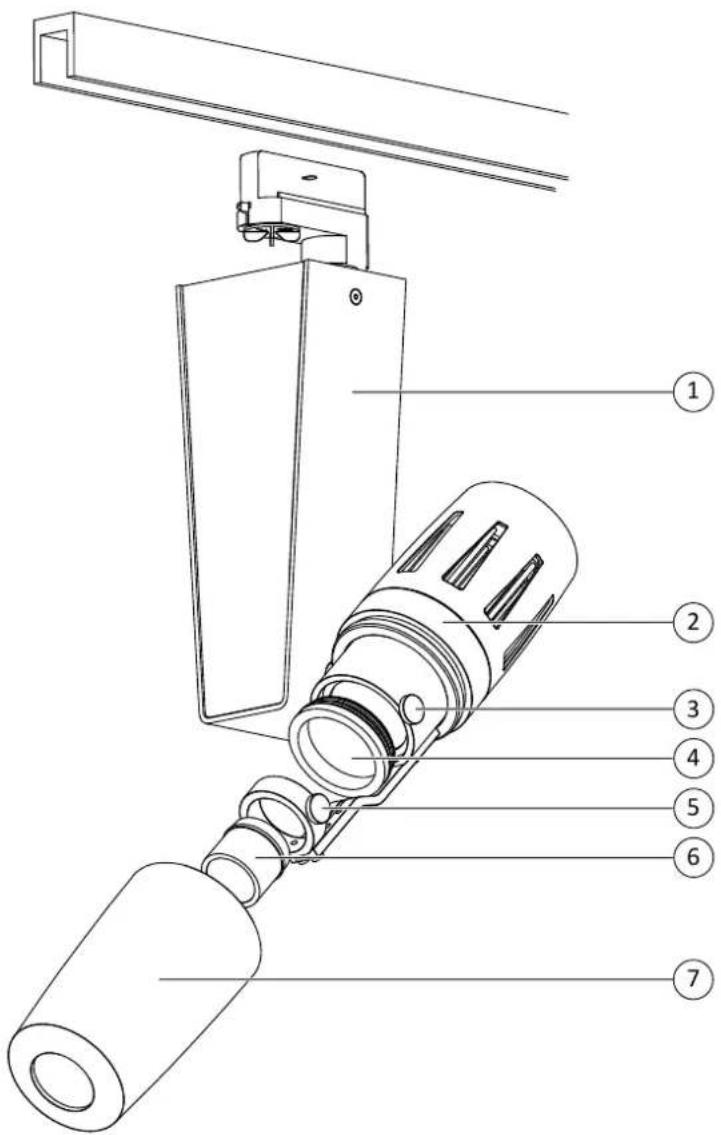

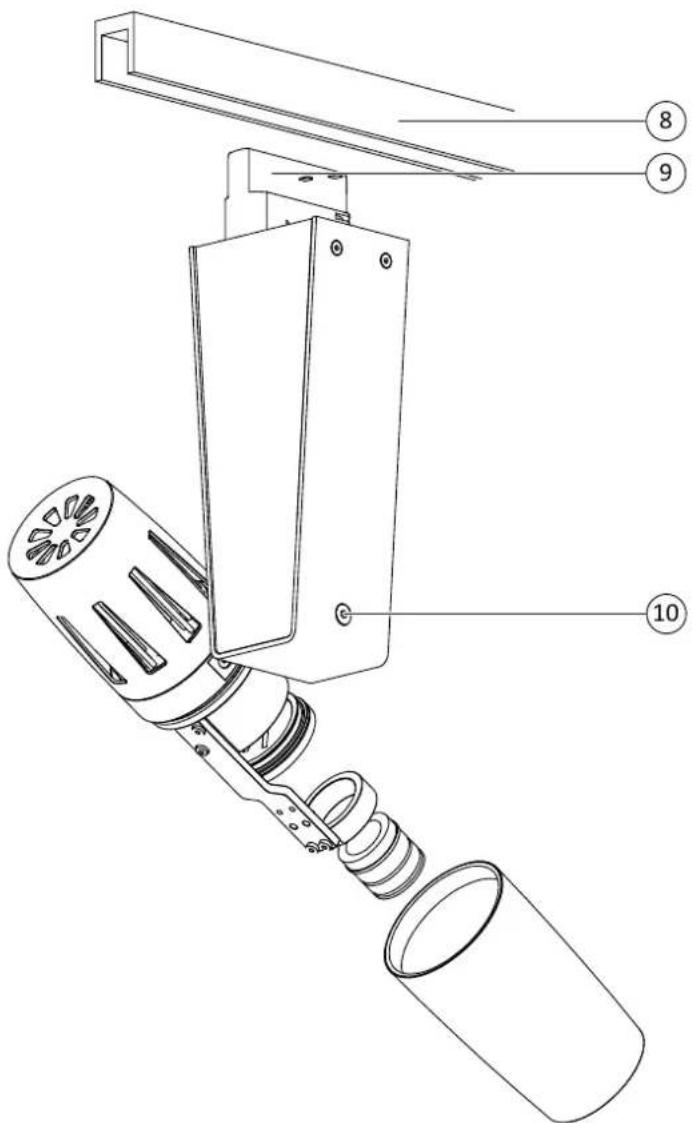

2. Le PHOS LT (Lighng Track) en un coup d’œil

3. Termes fréquemment ulisés

4. Montage et installaon

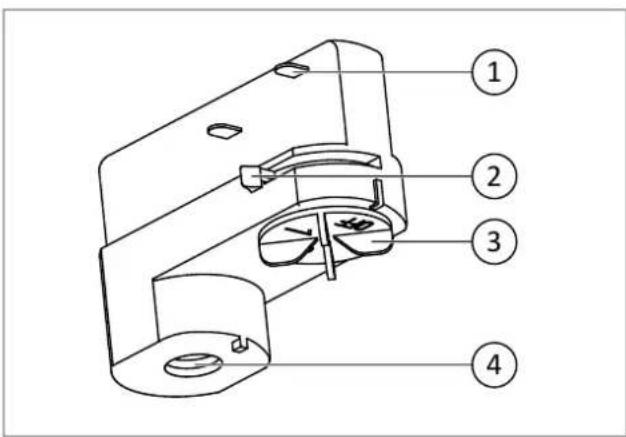

4.1. L’adaptateur de rails lumière en un coup d’œil

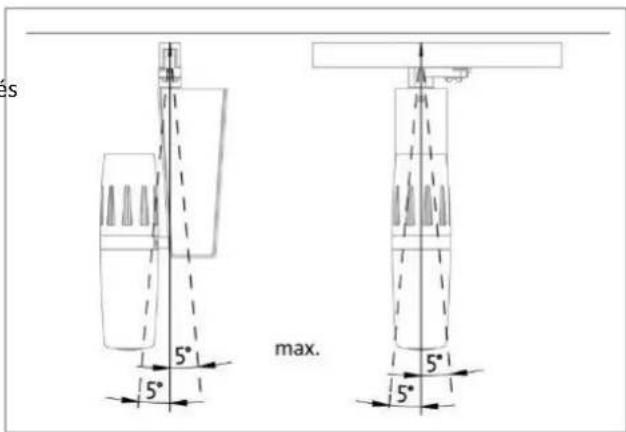

4.2. Alignement du rail lumière

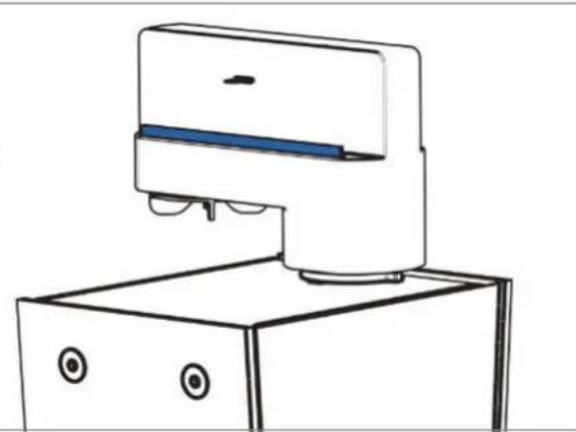

Montage et installaon PHOS LT 37 / 52 Français 4.3. Montage du projecteur En installant le PHOS LT sur votre rail, vous connectez en même temps le projecteur à votre alimentaon électrique. Dans le cas d’un système mulphase, l’adaptateur PHOS LT permet de choisir librement la phase. Pour vous donner une meilleure vue d’ensemble, l’adaptateur est parellement représenté sans le support de l’appareil dans les instrucons suivantes. AVERTISSEMENT ! Risque de choc électrique ! Un choc électrique risque de provoquer des blessures graves, voire la mort. ▶ N’installez l’appareil que lorsqu’il est hors tension.

1. Assurez-vous qu’il n’y a pas de tension électrique sur le

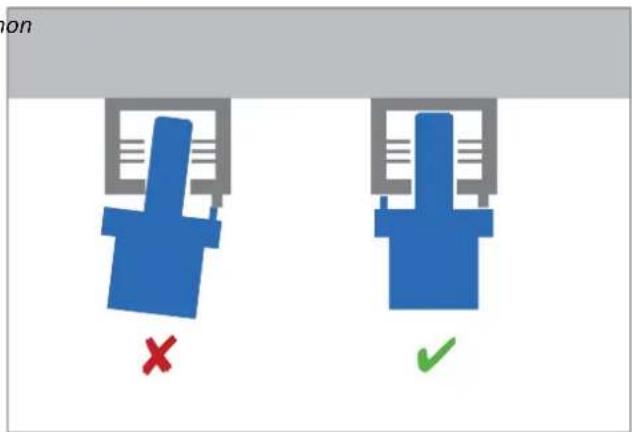

2. L’adaptateur comporte une barre de 3 mm de hauteur

d’un côté, qui a son pendant sur le rail, ce qui nécessite un alignement clair l’un par rapport à l’autre.

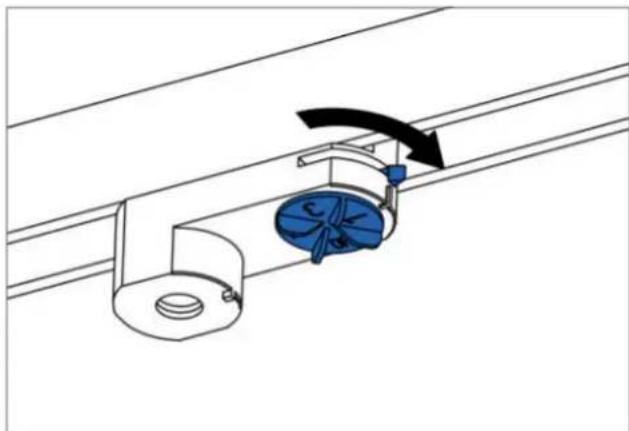

3. Assurez-vous que le disposif de verrouillage de

l’adaptateur est en posion latérale de base et que le commutateur rotaf pour la sélecon de phase est en posion « OFF ».

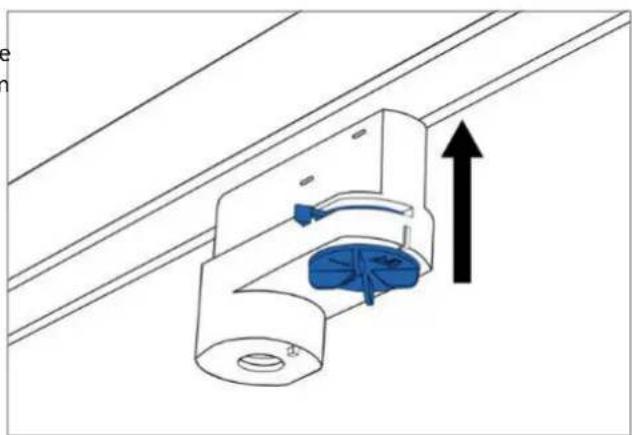

4. Poussez l'adaptateur correctement aligné dans le rail

jusqu'à la butée. Insérez l'adaptateur sur le rail dans la bonne posion, sinon son prol ne permet pas de l'installer correctement !

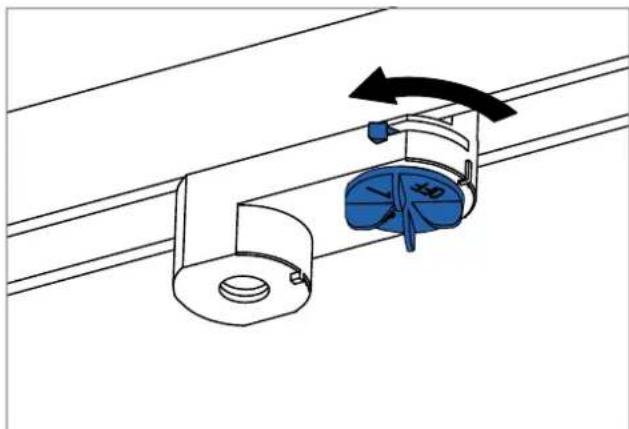

4.4. Démontage du projecteur

AVERTISSEMENT ! Risque de chute de pièces !

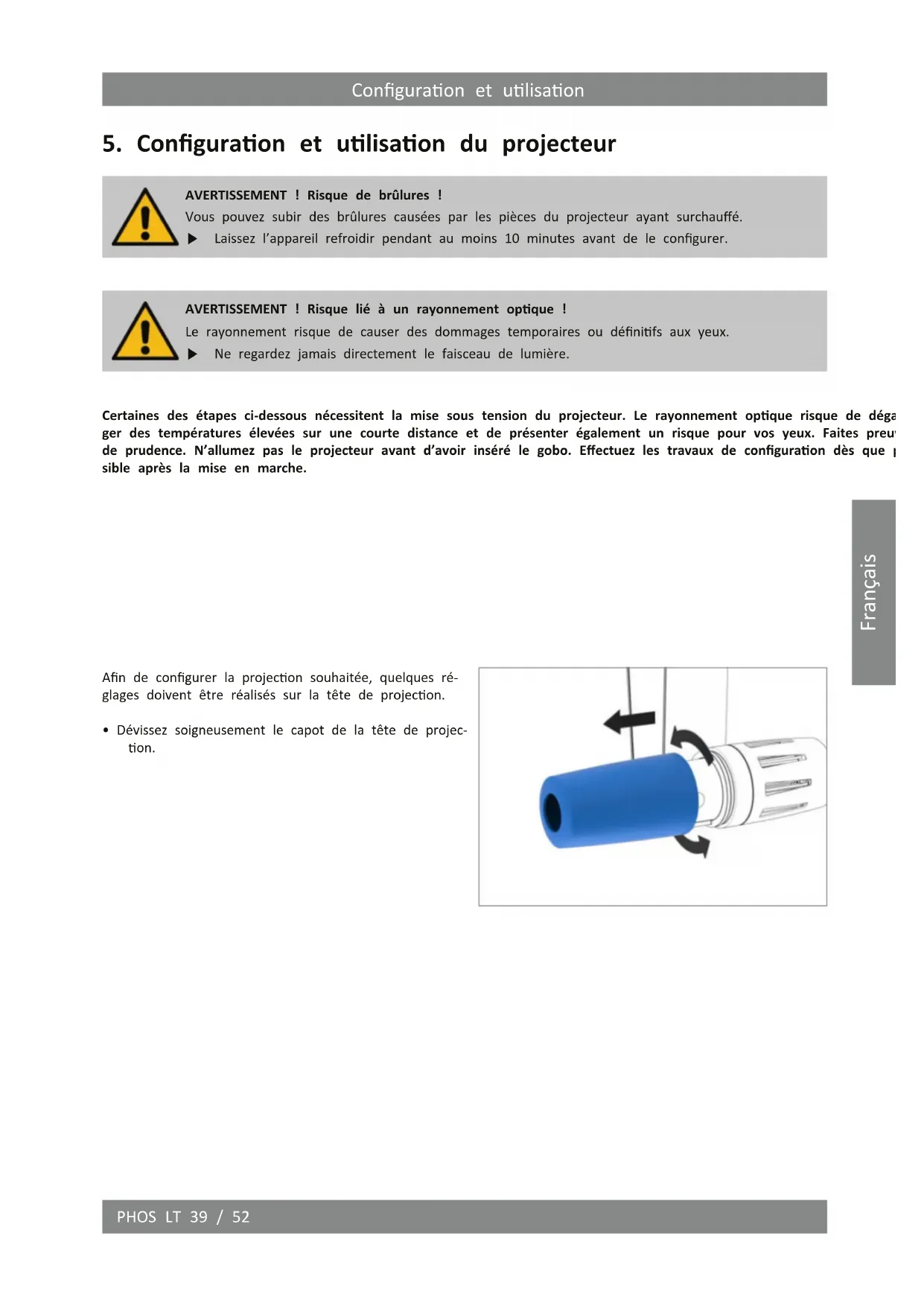

5. Conguraon et ulisaon du projecteur

An de congurer la projecon souhaitée, quelques ré- glages doivent être réalisés sur la tête de projecon.

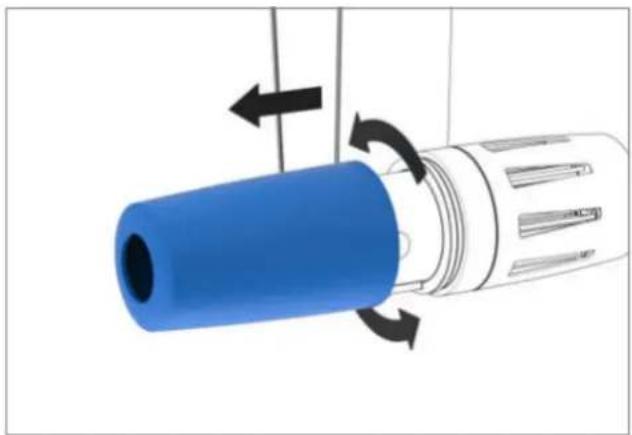

• Dévissez soigneusement le capot de la tête de projec- on. Certaines des étapes ci-dessous nécessitent la mise sous tension du projecteur. Le rayonnement opque risque de déga- ger des températures élevées sur une courte distance et de présenter également un risque pour vos yeux. Faites preuve de prudence. N’allumez pas le projecteur avant d’avoir inséré le gobo. Eectuez les travaux de conguraon dès que pos- sible après la mise en marche. AVERTISSEMENT ! Risque de brûlures ! Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchaué. ▶ Laissez l’appareil refroidir pendant au moins 10 minutes avant de le congurer. AVERTISSEMENT ! Risque lié à un rayonnement opque ! Le rayonnement risque de causer des dommages temporaires ou dénifs aux yeux. ▶ Ne regardez jamais directement le faisceau de lumière.

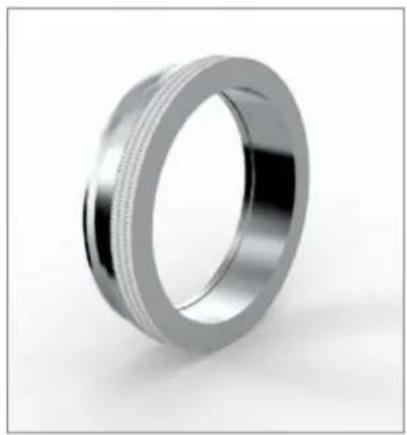

(Lorsque vous insérez le gobo dans le support, assurez-vous de ne toucher que les bords.)

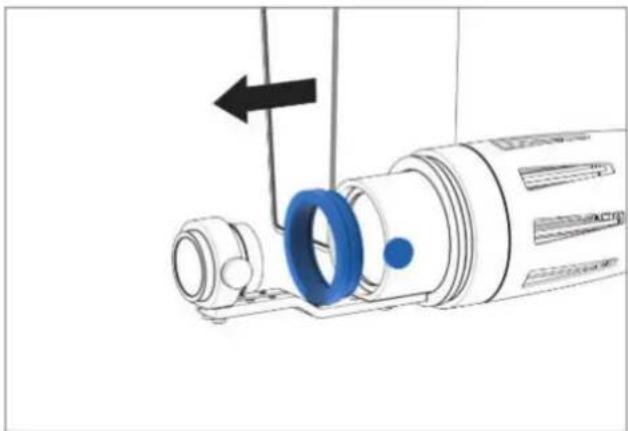

A. Côté miroir : côté enduit du gobo. Le côté miroir fait face à la source lumineuse. B. Côté sombre : la pare sombre du revêtement est vi- sible à travers le verre. Le côté sombre fait face à l’ob- jecf. 5.1. Inseron/remplacement de gobos

Conguraon et ulisaon PHOS LT 41 / 52 Français 5.2. Alignement du projecteur

1. Faites pivoter le projecteur dans la posion souhaitée.

(Note : Pour éviter d’endommager le câblage, la rota- on du support de l’équipement est limitée par une butée mécanique) 5.3. Alignement de la tête de projecon

1. Desserrez la vis de réglage.

2. Inclinez la tête de projecon dans la posion souhai-

tée. (Note : an d’éviter d’endommager le câblage, la rota- on de la tête de projecon est limitée par une butée mécanique. N’inclinez pas et ne faites pas pivoter la tête de projecon sans avoir d’abord desserré la vis de réglage.)

3. Serrez bien la vis de réglage.

• Allumez le projecteur. AVERTISSEMENT ! Risque de brûlures ! Vous pouvez subir des brûlures causées par les pièces du projecteur ayant surchaué. ▶ Laissez l’appareil refroidir pendant au moins 10 minutes avant de le congurer. AVERTISSEMENT ! Risque lié à un rayonnement opque ! Le rayonnement risque de causer des dommages temporaires ou dénifs aux yeux. ▶ Ne regardez jamais directement le faisceau de lumière.

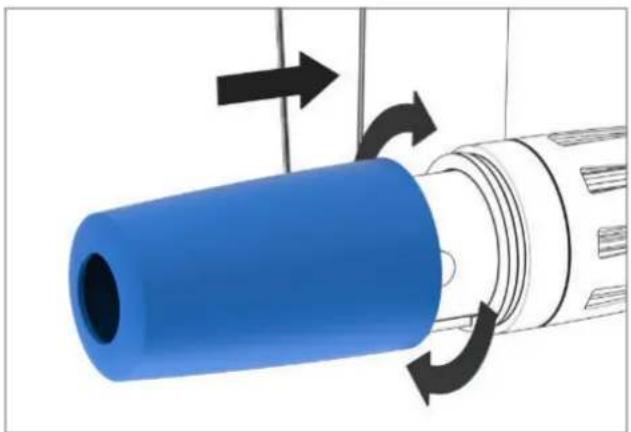

5.6. Fermeture de la tête de projecon

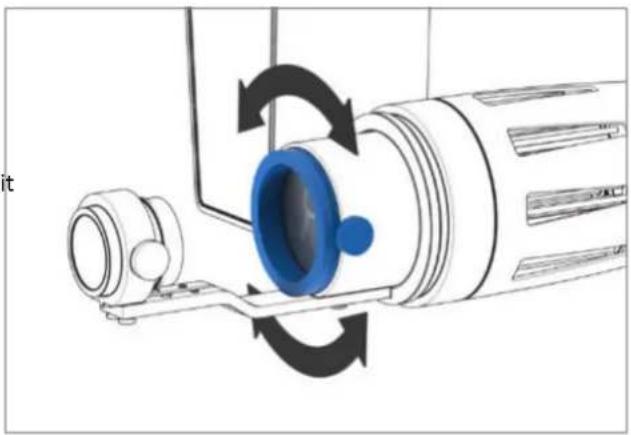

5.5. Alignement du mof

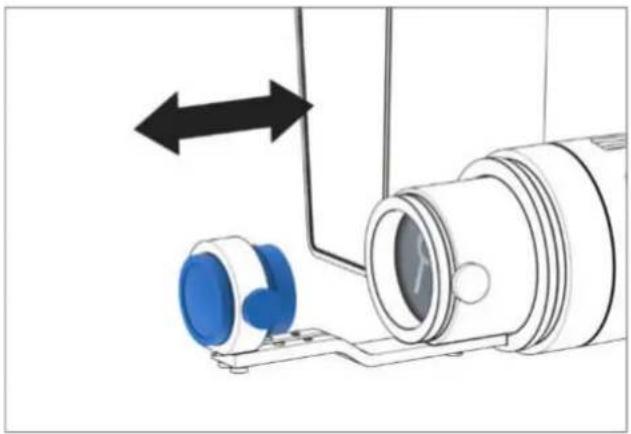

5.4. Mise au point du mof

AVERTISSEMENT ! Risque de choc électrique !

7.1. Mise au rebut du matériel d’emballage

7.2. Mise au rebut du projecteur

Nos produits sont fabriqués exclusivement pour le secteur B2B - Business to Business (entreprise à entreprise) et ne doivent pas être jetés avec les ordures ménagères ou dans les points de collecte des déchets publics locaux. Veuillez ren- voyer le projecteur en n de vie à Derksen Lichechnik GmbH.

8. Données techniques

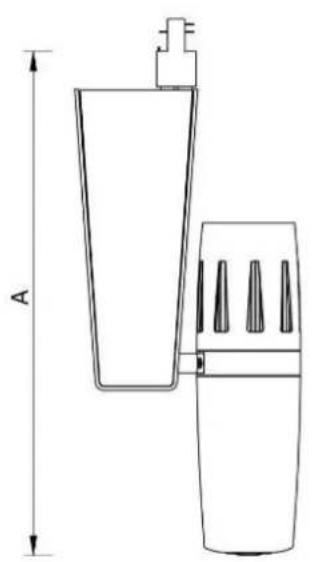

8.1. Généralités PHOS 25 LT PHOS 45 LT PHOS 65 LT PHOS 85 LT Matériau du boîer

Poids avec l’objecf 45 mm / 63 mm 85mm / 135 mm

Interrupteur marche/arrêt

Température ambiante

Durée de vie moyenne de la LED (L70) à 25°C Tempé- rature ambiante

Température de couleur

Flux lumineux du projec- teur

Taille du gobo/de l’image

Consommaon d’énergie

Nombre max. d’appareils par fusible B16A/C16A

Type de protecon du boî-

Sécurité photobiologique selon ICE62471-5:2015 EN62471-5:2015

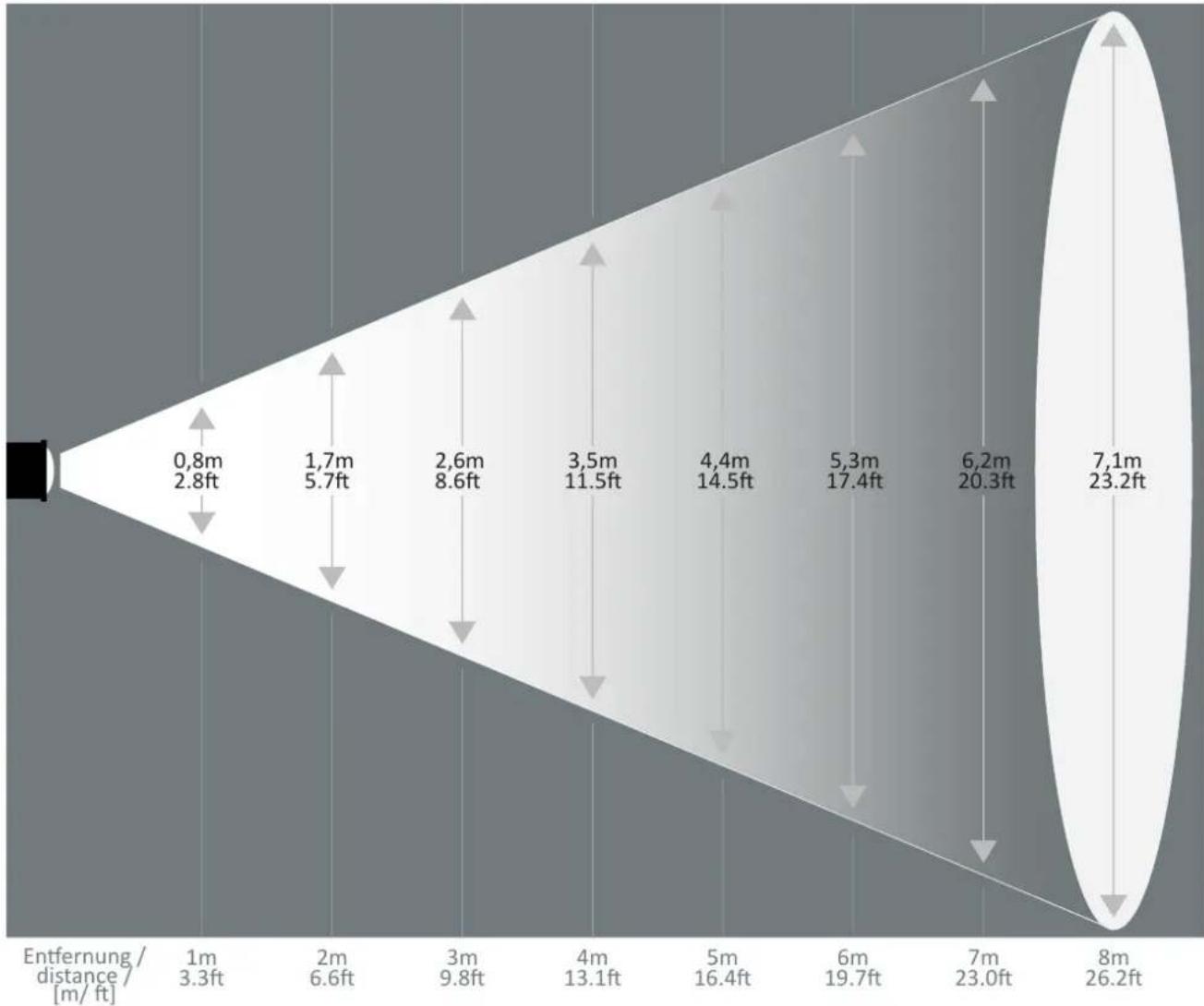

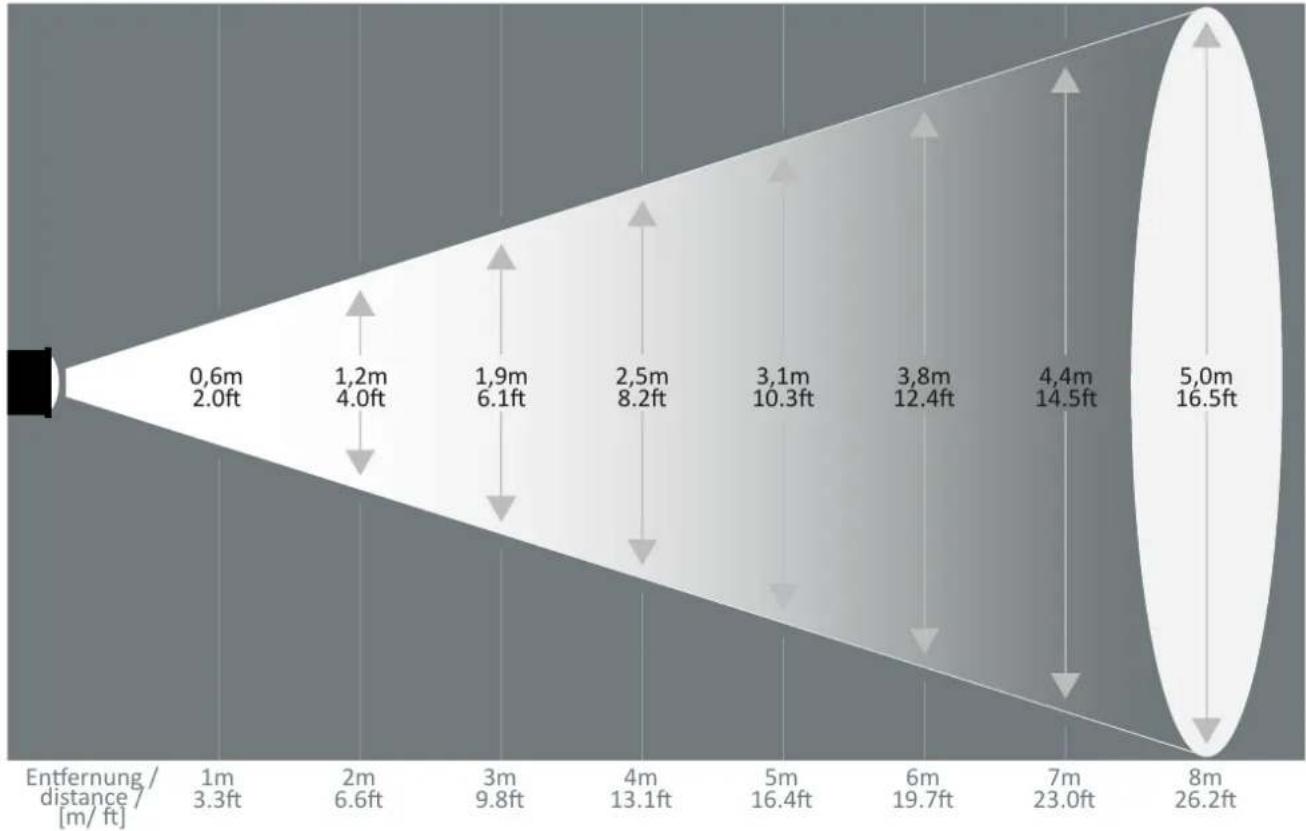

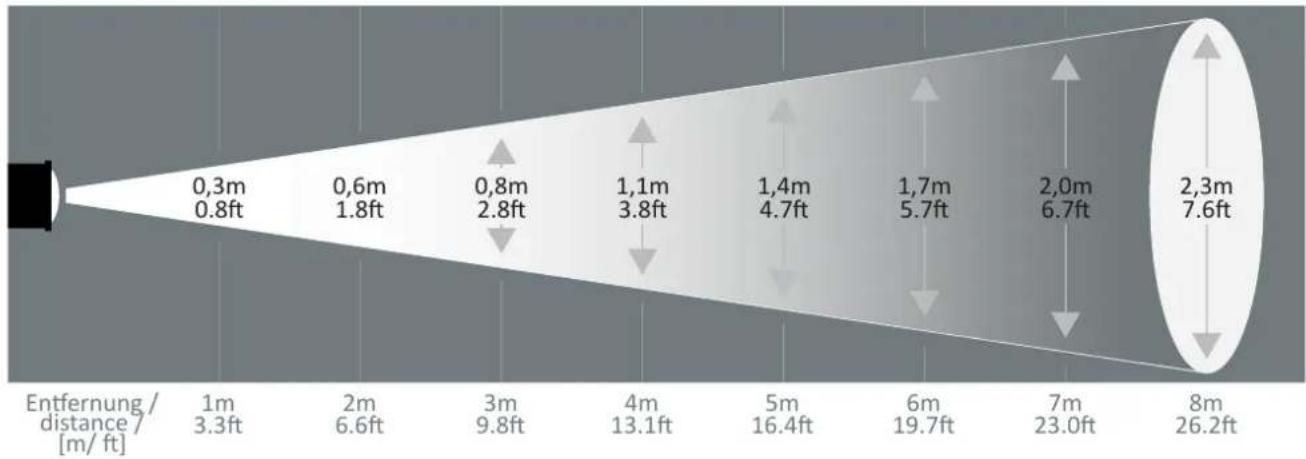

8.3. Projekonsgrößen / Photometric data / Données photométriques
