DVM855 - Multimètre VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM855
Catégorie	Multimètre
Dimensions	138 x 74 x 30 mm
Poids	120 g (avec pile)
Alimentation	2 piles AAA LR03 (incl.)
Affichage	LCD 3½ digits, 4000 points, 47 x 21 mm
Fonctions principales	Tension CC/CA, courant CC/CA, résistance, capacité, diode, continuité, fréquence, cycle de service, test de pile
Plages de tension CC	400 mV à 500 V
Plages de tension CA	4 V à 500 V
Plages de courant CC	400 µA à 10 A
Plages de courant CA	400 µA à 10 A
Plages de résistance	400 Ω à 40 MΩ
Plages de capacité	51.2 nF à 100 µF
Plages de fréquence	5.12 Hz à 5.12 MHz
Catégorie de surtension	CAT II 500 V / CAT III 300 V
Degré de pollution	2
Protection de surcharge	Fusibles F0.5 A/500 V et F10 A/500 V (5 x 20 mm)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	Max. 80 % RH
Altitude maximale	2000 m
Entretien	Nettoyer avec un chiffon humide et un détergent doux
Pièces de rechange	Piles AAA LR03, fusibles F0.5 A/500 V et F10 A/500 V (5 x 20 mm)
Garantie	24 mois (produit grand public)

FOIRE AUX QUESTIONS - DVM855 VELLEMAN

Comment mesurer une tension continue avec le DVM855 ?

Tournez le sélecteur rotatif sur la plage V~, appuyez sur SELECT pour choisir le mode CC, connectez le cordon rouge à la borne VΩHz et le noir à COM, puis placez les pointes de test sur le circuit à mesurer. La valeur s'affiche avec la polarité.

Comment mesurer une résistance ?

Assurez-vous que le circuit est hors tension et que les condensateurs sont déchargés. Tournez le sélecteur sur Ω→•••, connectez les cordons comme pour une tension, et placez les pointes sur la résistance. La valeur s'affiche en ohms.

Que faire si l'afficheur reste vide ?

Vérifiez que les piles sont correctement installées et non usées. Si le symbole de pile faible (BAT) apparaît, remplacez les piles par deux AAA LR03. Si rien ne s'affiche, vérifiez le fusible (voir manuel).

Comment remplacer la pile ?

Éteignez le multimètre et déconnectez les cordons. Retirez la vis du compartiment arrière, ouvrez-le, remplacez les deux piles AAA LR03 en respectant la polarité, refermez et revissez.

Que signifie le symbole de pile faible ?

Le symbole BAT ou une icône de pile indique que les piles sont faibles et doivent être remplacées pour éviter des mesures incorrectes.

Puis-je mesurer une tension secteur (230 V) avec ce multimètre ?

Oui, mais seulement dans la catégorie CAT II jusqu'à 500 V. Pour une installation domestique standard, c'est sûr. Utilisez la plage V~ en mode CA. Soyez prudent : placez vos doigts derrière la protection des sondes.

Comment tester une diode ?

Sélectionnez la plage Ω→••• puis appuyez sur SELECT jusqu'à voir le symbole diode. Connectez la sonde rouge à l'anode et la noire à la cathode. L'afficheur indique la tension directe approximative.

Quelle est la fonction du bouton SELECT ?

Le bouton SELECT permet de basculer entre les modes disponibles sur une position du sélecteur rotatif, par exemple entre tension continue (CC) et alternative (CA), ou entre résistance, diode et continuité.

Comment utiliser le rétroéclairage ?

Maintenez enfoncé le bouton OH (ou HOLD selon le modèle) pendant 2 secondes pour allumer ou éteindre le rétroéclairage. Il s'éteint automatiquement après un certain temps.

Que faire si le fusible est grillé ?

Éteignez l'appareil et déconnectez les cordons. Ouvrez le compartiment arrière, retirez le fusible défectueux et remplacez-le par un fusible de même spécification : F0.5 A/500 V ou F10 A/500 V (5 x 20 mm). Refermez soigneusement.

MODE D'EMPLOI DVM855 VELLEMAN

Aux résidents de l'union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient

de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

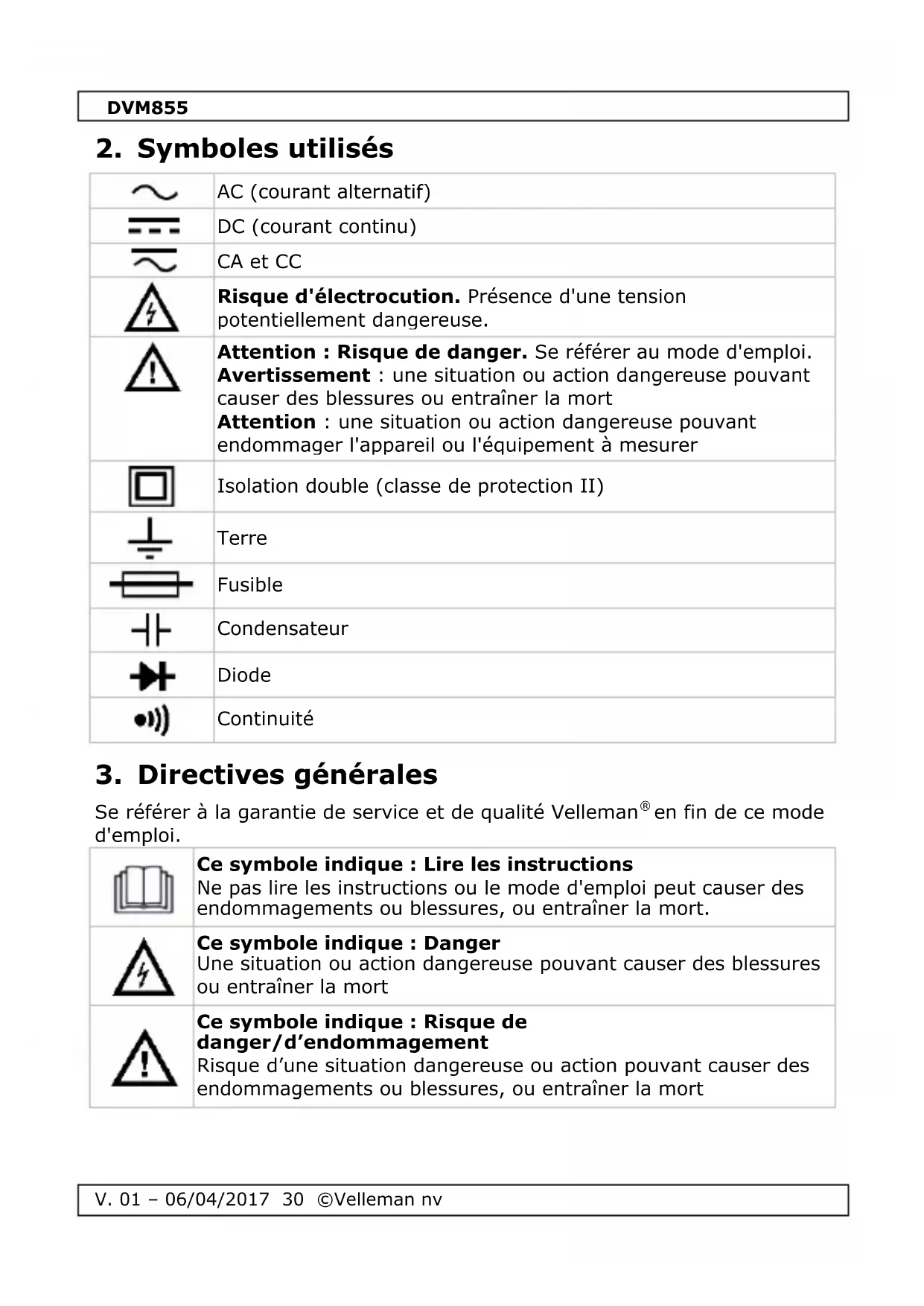

2. Symboles utilisés

	AC (courant alternatif)
	DC (courant continu)
	CA et CC
	Risque d'électrocution. Présence d'une tension potentiellement dangereuse.
	Attention : Risque de danger. Se référer au mode d'emploi.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action dangereuse pouvant endommager l'appareil ou l'équipement à mesurer
	Isolation double (classe de protection II)
	Terre
	Fusible
	Condensateur
	Diode
	Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

	Ce symbole indique : Lire les instructionsNe pas lire les instructions ou le mode d'emploi peut causer des endommagements ou blessures, ou entraîner la mort.
	Ce symbole indique : DangerUne situation ou action dangereuse pouvant causer des blessures ou entraîner la mort
	Ce symbole indique : Risque de danger/d'endommagementRisque d'une situation dangereuse ou action pouvant causer des endommagements ou blessures, ou entraîner la mort

DVM855

	Ce symbole indique : Attention; Information importanteLa négligence de cette information peut engendrer une situation dangereuse.
	AVERTISSEMENT : Pour éviter des chocs électriques,toujoursdéconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.Avertissement : Se référer à l'avertissement à l'arrière de l'appareil
	Protéger du froid, de la chaleur et des fortes variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante lorsqu'il est déplacé d'un endroit froid à un endroit chaud, Pour éviter la condensation et les erreurs de mesure.
	Protéger l'appareil des chocs et de l'abus. Éviter de secouer l'appareil pendant l'opération.
	Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industriel.Se référer au chapitre 8 « Degré de pollution ».
	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération.Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Cet appareil ressort à la catégorie d'installation CAT III. Se référer au chapitre 7 « Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.

DVM855

N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible.

Ne pas utiliser des solvants ou des produits abrasifs. Nettoyer avec un chiffon humide et un détergent doux.

5. Pendant l'utilisation

Risque de choc électrique pendant l'opération. Être prudent lorsque vous effectuez des mesures sur un circuit sous tension.

• Ne jamais dépasser les valeurs de limite indiquées. Ne jamais dépasser les valeurs de limite indiquées dans les spécifications de chaque plage de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le multimètre est connecté à un circuit de mesure.
• Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 500 V sur des installations de catégorie II. Ne jamais utiliser le multimètre pour mesurer des tensions supérieures à 300 V sur des installations de catégorie III.
• Mettre le sélecteur de plage sur la position maximale si vous ne connaissez pas l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de sélectionner une autre fonction ou une autre plage.
• Lors de mesures sur des téléviseurs ou des alimentations à découpage, des impulsions de tension de forte amplitude peuvent exister sur les points de mesure et endommager le multimètre.
• Toujours être prudent lors de mesures de tensions > 60 VDC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité sur des circuits sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Afficheur 3 ½ digits, 7 segments, LCD : 47 x 21 mm
2. Boutons de fonction
3. Bouton de sélection
4. borne "VΩHz" Connector le cordon de mesure rouge (+) à ce connecteur pour mesurer la tension, la résistance et le courant (sauf 10 A).
5. borne "COM" Connecter le cordon de mesure noir (-).
6. borne "10A" Connector le cordon de mesure rouge à ce connecteur pour mesurer un courant de max. 10 A.

7. Catégorie de surtension/installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique. Les catégories existantes selon EN 61010-1 sont :

CAT I	Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...
CAT II	Un multimètre classé CAT II convient au mesurage dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils ménagers et d'outillage portable,...
CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).

DVM855

CAT IV

Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessite un multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT II 500 V / CAT III 300 V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

Cet appareil convient uniquement à des mesures jusqu'à 500 V dans CAT II et jusqu'à 300 V dans CAT III

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution du DVM indique l'environnement dans lequel le DMM peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige. (environnement exposé au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la liste ci-dessus.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

N'utiliser cet appareil que dans un environnement CAT I, CAT II et CAT III (voir §7).

N'utiliser cet appareil que dans un environnement avec degré de pollution 2 (voir §8).

Conditions d'utilisation idéales :

température : de 0 °C à 40 °C (de 32 °F à 104 °F)

taux d'humidité relative : max. 80 %

altitude : max. 2000 m (6560 ft)

tension 500 V

protection par fusible

F0.5 A/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

alimentation 2 x AAA (LR03, incl.)

afficheur LCD, 4000 points

dimensions de l'afficheur 47 x 21 mm

hors plage.... oui

continuité du buzzer.... oui

test de diode.... oui

indication de pile faible.... oui

sélection de plage.... automatique + manuel

fonction data hold.... oui

rétroéclairage.... oui

extinction automatique.... oui

dimensions.... 138 x 74 x 30 mm

poids (avec pile).... 120 g

température de stockage

température...... de -20 °C à 60 °C

humidité.... < 90 % RH

sonde de mesure.... CAT III 600 V, 12 A; L = 70 cm

9.1 Tension CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
400 mV	0,1 mV	± (0.5 % de l'affichage + 2 digits)
4 V	1 mV
40 V	10 mV
400 V	100 mV
500 V	1 V	± (0.8 % de l'affichage + 2 digits)

Protection de surcharge : 500 V CC ou CA rms

Impédance: 10 MΩ, > 100 MΩ pour plage de 400 mV

9.2 Tension alternative

	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
4 V	1 mV	± (0.8 % de l'affichage + 3 digits)
40 V	10 mV
400 V	100 mV
500 V	1 V	± (1.2 % de l'affichage + 3 digits)

Réponse moyenne, calibrée en rms d'une onde sinusoïdale

Plage de fréquence: 40-500 Hz

Protection de surcharge : 500 V CC ou CA rms

Impédance: 10 MΩ

9.3 Courant CC

	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
400 μA	0.1 μA	± (1.2 % de l'affichage + 2 digits)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.0 % de l'affichage + 3 digits)

Protection de surcharge : fusible F0.5 A/500 V, fusible F10 A/500 V 10 A pendant max. 10 secondes

9.4 Courant CA

	Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA
plage	résolution	précision
400 μA	0.1 μA	± (1.5 % de l'affichage + 3 digits)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.5 % de l'affichage + 2 digits)

Réponse moyenne, calibrée en rms d'une onde sinusoïdale

Plage de fréquence: 40-500 Hz

Protection de surcharge : fusible F0.5 A/500 V, fusible F10 A/500 V

10 A pendant max. 10 secondes

9.5 Résistance

	Ne pas effectuer des mesures de résistance sur un circuit sous tension
plage	résolution	précision
400 Ω	0.1 Ω	± (1.0 % de l'affichage + 3 digits)
4 kΩ	1 Ω	± (1.0 % de l'affichage + 2 digits)
40 kΩ	10 Ω
400 kΩ	10 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ	± (1.5 % de l'affichage + 3 digits)

Protection de surcharge : 500 V CC ou CA rms

9.6 Capacité

	Ne pas effectuer des mesures de capacité sur un circuit sous tension
plage	résolution	précision
51.2 nF	10 pF	± (3.0 % de l'affichage + 10 digits)
512 nF	100 pF	± (2.5 % de l'affichage + 2 digits)
5.12 μF	1 nF
51.2 μF	10 nF
100 μF	100 nF	± (5.0 % de l'affichage + 10 digits)

Protection de surcharge : 500 V CC ou CA rms

9.7 DIODE et continuité

	Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension.
plage	description	conditions de test
	Le multimètre affiche la tension directe approximative de la diode	courant direct CC ± 1 mA tension inversée CC ± 1.5 V
	le ronfleur intégré s'active lorsque la résistance < ± 120 Ω	tension à circuit ouvert ± 0.5 V

Protection de surcharge : 500 V CC ou CA rms

9.8 Fréquence

	Ne pas effectuer des mesures de fréquence sur un circuit sous tension.
plage	résolution	précision
5.12 Hz	0,001 Hz	± (0.1 % de l'affichage + 5 digits)
51.2 Hz	0.01 Hz
512 Hz	0,1 Hz
5.12 kHz	1 Hz
51.2 kHz	10 Hz
512 kHz	100 Hz
5.12 MHz	1 kHz

Sensibilité : onde sinusoidale 0.6 V rms (10 MHz : 1.5 V rms)

Protection de surcharge : 500 V CC ou CA rms

9.9 CYCLE de service

0.1 % - 99.9 % : ± (2.0 % de l'affichage + 2 digits)

Fréquence < 10 kHz

Sensibilité : onde sinusoidale 0.6 V rms

Protection de surcharge : 500 V CC ou CA rms

9.10 Tester la PILE

plage	courant de charge	résolution	précision
1.5 V	50 mA	10 mV	± (5.0 % de l'affichage + 5 digits)
9 V	5 mA	10 mV

Protection de surcharge : fusible (F0.5 A/500 V)

10. Emploi

Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Sélectionner la plage de mesure souhaitée "V~" avec le sélecteur rotatif.
2. Appuyer sur "SELECT" pour choisir le mode "CA" ou "CC".
3. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
4. Connecter les cordons de mesure à la source de mesure.
5. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

- Dans la plage CA, appuyer sur "Hz%" pour mesurer la fréquence ou le cycle de service.

10.2 Mesurer le courant

Ne pas effectuer des mesures sur un circuit avec des tensions > 500 VCC ou > 500 VCA

Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure !

DVM855

1. Sélectionner la plage de mesure souhaitée "A~", "mA~" ou "μA~" avec le sélecteur rotatif.
2. Appuyer sur "SELECT" pour choisir le mode "CA" ou "CC".
3. Connecter les cordons de mesure rouges à la borne "VΩHz" et le cordon de mesure noir à la borne "COM" jack (connecter le cordon de mesure rouge à la borne "10A" pour des mesures entre 400 mA et 10 A).
4. Connecter les cordons de mesure en série à la charge dont vous voulez mesurer le courant.
5. La valeur de mesure et la polarité du cordon rouge se visualisent sur l'afficheur LCD.

- Dans la plage CA, appuyer sur "Hz%" pour mesurer la fréquence ou le cycle de service.

10.3 Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée "Ω→•••" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la résistance et consulter l'afficheur LCD.

10.4 Mesurer la capacité

Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée "++" avec le sélecteur rotatif.
2. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon de mesure noir à la borne "COM".
3. Connecter les cordons de mesure à la source de mesure et consulter l'afficheur LCD.

- En effectuant un test d'un condensateur de 100 μF, noter un décalage de ± 15 secondes.

10.5 TEST de DIODE et continuité

Ne pas effectuer des mesures de diode ou de continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Sélectionner la plage de mesure souhaitée "Ω ➡️•••" avec le sélecteur rotatif.
2. Appuyer sur "SELECT" pour choisir le mode "diode" ou "continuité".
3. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon noir à la borne "COM".
4. Pour la mesure de diode, connecter le cordon de mesure rouge à l'anode et le cordon de mesure noir à la cathode de la diode. Le multimètre affiche la tension directe approximative de la diode. Pour la mesure de continuité, connecter les cordons de mesure rouge à deux points du circuit à mesurer. La présence de continuité est signalée par un signal sonore.

10.6 Mesurer la fréquence et le CYCLE de service

Ne pas effectuer des mesures de fréquence ou de cycle de service sur un circuit sous tension.

1. Régler le sélecteur rotatif sur "Hz%".
2. Appuyer sur "SELECT" pour choisir le mode "fréquence" ou "cycle de service".
3. Connecter le cordon de mesure rouge à la borne "VΩHz" et le cordon noir à la borne "COM" jack.
4. Connecter les cordons de mesure à la source de mesure et consulter l'afficheur LCD.

10.7 Tester la PILE

1. Mettre le sélecteur rotatif sur 1.5V ou 9V.
2. Connecter les cordons de mesure à la pile à mesurer et consulter l'afficheur LCD.

Appuyer sur "DH" pour geler la valeur affichée. Appuyer à nouveau pour quitter.

10.9 Rétroéclairage

Maintenir enfoncé "OH" pendant 2 secondes pour allumer ou éteindre le rétroéclairage. Le rétroéclairage s'éteint automatiquement.

10.10 MESURE relative

Appuyer sur "RE" pour mesurer la valeur relative ou pour quitter la fonction.

11. Remplacer la pile et le fusible

AVERTISSEMENT : Pour éviter des chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Avertissement : Se référer à l'avertissement à l'arrière de l'appareil

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Eteindre le multimètre et déconnecter les cordons de mesure avant de remplacer la pile/le fusible.

• Remplacer la pile lorsque le symbole " " s'affiche.
• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.

Remplacer la pile :

• Eteindre l'appareil.
• Desserrer la vis de la partie arrière du boîtier et ouvrir soigneusement le compartiment à piles.
• Retirer la pile usagée et insérer la pile neuve.
• Fermer le boîtier et serrer la vis.

Pile: 2x AAA LR03, respecter la polarité

Fusible: F0.5 A/500 V, 5 x 20 mm, F10 A/500 V, 5 x 20 mm

Avant d'utiliser le multimètre, s'assurer que le panneau arrière est bien fermé.

12. Problèmes et solutions

Si l'appareil ne fonctionne pas correctement lors de la mesure, le fusible interne est défectueux.

Un niveau de pile faible peut conduire à des mesures incorrectes. Remplacer régulièrement la pile.

La luminosité réduite du rétroéclairage/l'afficheur LCD indique un niveau de pile faible.

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

Velleman SA est l'ayant-droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
