DVM855 - Multímetro VELLEMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Marca	Velleman
Modelo	DVM855
Categoría	Multímetro
Dimensiones	138 x 74 x 30 mm
Peso	120 g (con pila)
Alimentación	2 pilas AAA LR03 (incl.)
Pantalla	LCD 3½ dígitos, 4000 puntos, 47 x 21 mm
Funciones principales	Tensión CC/CA, corriente CC/CA, resistencia, capacitancia, diodo, continuidad, frecuencia, ciclo de trabajo, prueba de pila
Rangos de tensión CC	400 mV a 500 V
Rangos de tensión CA	4 V a 500 V
Rangos de corriente CC	400 µA a 10 A
Rangos de corriente CA	400 µA a 10 A
Rangos de resistencia	400 Ω a 40 MΩ
Rangos de capacitancia	51.2 nF a 100 µF
Rangos de frecuencia	5.12 Hz a 5.12 MHz
Categoría de sobretensión	CAT II 500 V / CAT III 300 V
Grado de contaminación	2
Protección de sobrecarga	Fusibles F0.5 A/500 V y F10 A/500 V (5 x 20 mm)
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	Máx. 80 % HR
Altitud máxima	2000 m
Mantenimiento	Limpiar con un paño húmedo y un detergente suave
Piezas de repuesto	Pilas AAA LR03, fusibles F0.5 A/500 V y F10 A/500 V (5 x 20 mm)
Garantía	24 meses (producto de consumo)

Preguntas frecuentes - DVM855 VELLEMAN

¿Cómo medir una tensión continua con el DVM855?

Gire el selector rotatorio al rango V~, presione SELECT para elegir el modo CC, conecte el cable rojo al terminal VΩHz y el negro a COM, luego coloque las puntas de prueba en el circuito a medir. El valor se muestra con la polaridad.

¿Cómo medir una resistencia?

Asegúrese de que el circuito esté sin tensión y de que los condensadores estén descargados. Gire el selector a Ω→•••, conecte los cables como para una tensión, y coloque las puntas sobre la resistencia. El valor se muestra en ohmios.

¿Qué hacer si la pantalla permanece en blanco?

Verifique que las pilas estén correctamente instaladas y no estén gastadas. Si aparece el símbolo de pila baja (BAT), reemplace las pilas por dos AAA LR03. Si no se muestra nada, revise el fusible (consulte el manual).

¿Cómo reemplazar la pila?

Apague el multímetro y desconecte los cables. Retire el tornillo del compartimiento trasero, ábralo, reemplace las dos pilas AAA LR03 respetando la polaridad, cierre y vuelva a atornillar.

¿Qué significa el símbolo de pila baja?

El símbolo BAT o un icono de pila indica que las pilas están bajas y deben reemplazarse para evitar mediciones incorrectas.

¿Puedo medir una tensión de red (230 V) con este multímetro?

Sí, pero solo en la categoría CAT II hasta 500 V. Para una instalación doméstica estándar, es seguro. Use el rango V~ en modo CA. Tenga cuidado: coloque los dedos detrás de la protección de las sondas.

¿Cómo probar un diodo?

Seleccione el rango Ω→••• luego presione SELECT hasta ver el símbolo del diodo. Conecte la punta roja al ánodo y la negra al cátodo. La pantalla indica la tensión directa aproximada.

¿Cuál es la función del botón SELECT?

El botón SELECT permite alternar entre los modos disponibles en una posición del selector rotatorio, por ejemplo entre tensión continua (CC) y alterna (CA), o entre resistencia, diodo y continuidad.

¿Cómo usar la retroiluminación?

Mantenga presionado el botón OH (o HOLD según el modelo) durante 2 segundos para encender o apagar la retroiluminación. Se apaga automáticamente después de un tiempo.

¿Qué hacer si el fusible está fundido?

Apague el aparato y desconecte los cables. Abra el compartimiento trasero, retire el fusible defectuoso y reemplácelo por un fusible de la misma especificación: F0.5 A/500 V o F10 A/500 V (5 x 20 mm). Cierre con cuidado.

MANUAL DE USUARIO DVM855 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

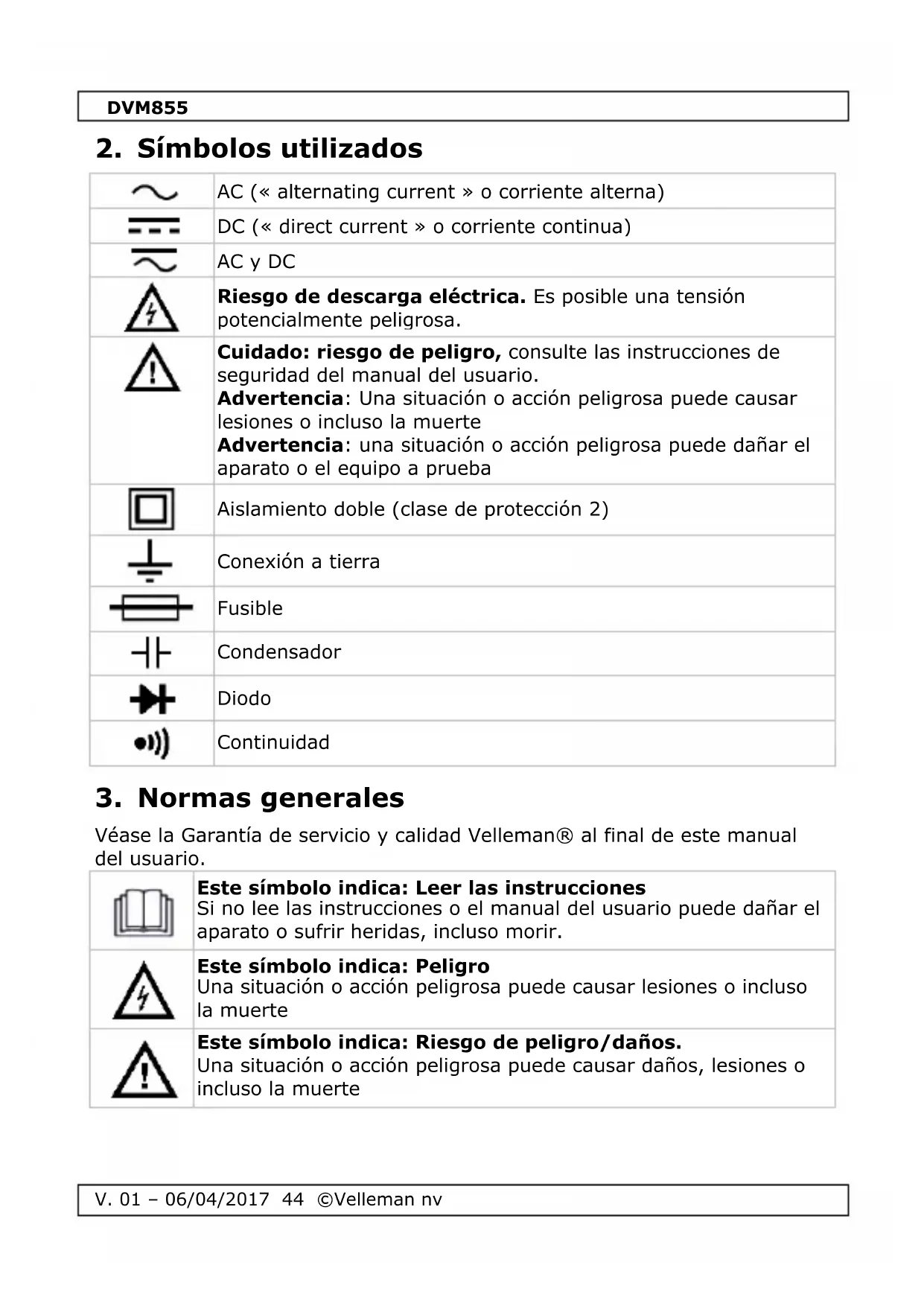

2. Símbolos utilizados

	AC («alternating current» o corriente alterna)
	DC («direct current» o corriente continua)
	AC y DC
	Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.
[IMAGE]	Cuidado: riesgo de peligro, consulte las instrucciones de seguridad del manual del usuario.Advertencia: Una situación o acción peligrosa puede causar lesiones o incluso la muerteAdvertencia: una situación o acción peligrosa puede dañar el aparato o el equipo a prueba
	Aislamiento doble (clase de protección 2)
	Conexión a tierra
	Fusible
	Condensador
	Diodo
	Continuidad

3. Normas generales

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

	Este símbolo indica: Leer las instruccionesSi no lee las instrucciones o el manual del usuario puede dañar el aparato o sufrir heridas, incluso morir.
	Este símbolo indica: PeligroUna situación o acción peligrosa puede causar lesiones o incluso la muerte
	Este símbolo indica: Riesgo de peligro/daños.Una situación o acción peligrosa puede causar daños, lesiones o incluso la muerte

DVM855

	Este símbolo indica: Advertencia; información importante La negligencia de esta información puede causar una situación peligrosa.
	ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.Observación: Consulte la advertencia del compartimiento de pilas.
	No exponga el aparato al frío, el calor ni grandes variaciones de temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la condensación y los errores de medición.
	Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.
	El aparato pertenece al grado de contaminación 2. Sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. No es apto para el uso industrial.Consulte §8 « Grado de contaminación ».
	Mantenga el aparato lejos del alcance de personas no capacitadas y niños.
	Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza.Contacte con su distribuidor si necesita piezas de recambio.
	Este aparato pertenece a la categoría de sobretensión CAT III. Consulte §7 « Categorías de sobretensión/instalación.
	Lea atentamente este manual del usuario y el apéndice. Familiarícese con el funcionamiento del aparato antes de utilizarlo.
	Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

DVM855

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

4. Mantenimiento

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento.

Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible.

No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

5. Durante el uso

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

• Nunca exceda los valores límites de protección mencionados. Nunca exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.
• Nunca toque terminales no utilizados cuando el multímetro esté conectado a un circuito a prueba.
• No utilice el multímetro para instalaciones de la categoría II al medir tensiones que podrían sobrepasar la margen de seguridad de 500 V encima de la masa.

No utilice el multímetro para instalaciones de la categoría III al medir tensiones que podrían sobrepasar la margen de seguridad de 300 V encima de la masa.

• Coloque el selector de rango en la posición máxima si no conoce el valor de antemano.
• Desconecte las puntas de prueba del circuito analizado antes de seleccionar otra función u otro rango.
• Pueden producirse arcos de tensión en los extremos de las puntas de prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.
• Sea extremadamente cuidadoso al medir una tensión > 60 VDC o 30 VAC RMS. iPonga siempre sus dedos detrás de la barrera de protección!
• No mida resistencias, diodos o continuidad en circuitos bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

Véase la figura en la página 2 de este manual del usuario:

1. pantalla
   3 ½ dígitos, 7 segmentos, LCD: 47 x 21 mm
2. Botones de función
3. Botón de selección
4. Borne "VΩHz"
   Conecte la punta de prueba roja (positiva) a esta conexión para medir la tensión, la resistencia y la corriente (salvo 10 A).
5. borne "COM"
   Conecte la punta de prueba negra (negativa).
6. Borne "10A"
   Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 10 A.

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión.

Las categorías según EN 61010-1 son:

CAT I	Un multímetro de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc.
CAT II	Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10 m de un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc.
CAT III	Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).

DVM855

CAT IV

Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario.Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal),necesita un DMM de la categoría CAT IV.

Advertencia:

Este aparato ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT II 500 V y CAT III 300 V. lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones de máx. 500 V en CAT II y máx. 300 V en CAT III

8. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado.

Grado de contaminación 1	Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado).
grado de contaminación 2	Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina)
Grado de contaminación 3	Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación(ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones).
Grado de contaminación 4	Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas).

Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2. Lo que implica restricciones de uso con respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

9. Especificaciones

¡Este aparato no está calibrado por defecto!

Instrucciones sobre el ambiente de uso:

Utilice este aparato sólo en un ambiente CAT I, CAT II y CAT III (véase §7).

Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8).

Condiciones ideales:

temperatura: de 0 °C a 40 °C (de 32 °F a 104 °F)

humedad relativa: máx. 80 %

altura: máx. 2000 m (6560 ft)

tensión 500 V

protección por fusible

F0.5 A/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

alimentación....2 x AAA (LR03, incl.)

pantalla ....LCD, 4000 cuentas

dimensiones de la pantalla 47 x 21 mm

sobre rango...... sí

avisador acústico de continuidad...... sí

prueba de diodos...... sí

indicador de estado de la batería ...... sí

selección de rango ...... automática + manual

retención de lectura (data hold)...... sí

retroiluminación ...... sí

desactivación automática ...... sí

dimensiones 138 x 74 x 30 mm

peso (con la pila)....120 g

ambiente de almacenamiento

temperatura de -20 °C a 60 °C

humedad.... < 90 % RH

punta de prueba.... CAT III 600 V, 12 A; L = 70 cm

9.1 TENSIÓN DC

	No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.
alcance	resolución	precisión
400 mV	0.1 mV	± (0.5 % de la lectura + 2 dígitos)
4 V	1 mV
40 V	10 mV
400 V	100 mV
500 V	1 V	± (0.8 % de la lectura + 2 dígitos)

Protección de sobrecarga: 500 V DC o AC rms

Impedancia: 10 MΩ, > 100 MΩ para el rango de 400 mV

V. 01 - 06/04/2017 49 ©Velleman nv

DVM855

9.2 TENSIÓN AC

	No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.
alcance	resolución	precisión
4 V	1 mV	± (0.8 % de la lectura + 3 dígitos)
40 V	10 mV
400 V	100 mV
500 V	1 V	± (1.2 % de la lectura + 3 dígitos)

Respuesta media, calibración en rms de una onda sinusoidal

Rango de frecuencias: 40-500 Hz

Protección de sobrecarga: 500 V DC o AC rms

Impedancia: 10 MΩ

9.3 CORRIENTE DC

	No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.
alcance	resolución	precisión
400 μA	0.1 μA	± (1.2 % de la lectura + 2 dígitos)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.0 % de la lectura + 3 dígitos)

Protección de sobrecarga: fusible (F0.5 A / 500 V), fusible (F10 A/500 V) 10 A durante máx. 10 segundos

9.4 CORRIENTE AC

	No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.
alcance	resolución	precisión
400 μA	0.1 μA	± (1.5 % de la lectura + 3 dígitos)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.5 % de la lectura + 5 dígitos)

Respuesta media, calibración en rms de una onda sinusoidal

Rango de frecuencias: 40-500 Hz

Protección de sobrecarga: fusible (F0.5 A / 500 V), fusible (F10 A/500 V)

	Nunca efectúe mediciones de resistencia en un circuito bajo tensión
alcance	resolución	precisión
400 Ω	0,1 Ω	± (1.0 % de la lectura + 3 dígitos)
4 kΩ	1 Ω	± (1.0 % de la lectura + 2 dígitos)
40 kΩ	10 Ω
400 kΩ	10 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ	± (1.5 % de la lectura + 3 dígitos)

Protección de sobrecarga: 500 V DC o AC rms

9.6 CAPACIDAD

	Nunca efectúe mediciones de capacidad en un circuito bajo tensión.
alcance	resolución	precisión
51.2 nF	10 pF	± (3.0 % de la lectura + 10 dígitos)
512 nF	100 pF	± (2.5 % de la lectura + 5 dígitos)
5.12 μF	1 nF
51.2 μF	10 nF
100 μF	100 nF	± (5.0 % de la lectura + 10 dígitos)

Protección de sobrecarga: 500 V DC o AC rms

9.7 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

	No mida el diodo ni la continuidad en un circuito bajo tensión.
alcance	descripción	condiciones de prueba
	El multímetro visualizará la tensión directa aproximativa del diodo.	corriente directa DC ± 1 mA tensión inversa DC ± 1.5 V
	señal acústica en caso de una resistencia < 120 Ω	tensión de circuito abierto ± 0.5 V

Protección de sobrecarga: 500 V DC o AC rms

9.8 FRECUENCIA

	Nunca efectúe mediciones de frecuencia en un circuito bajo tensión.
alcance	resolución	precisión
5,12-500 Hz	0,001 Hz	± (0.1 % de la lectura + 5 dígitos)
51,2-500 Hz	0,01-500 Hz
512-500 Hz	0,1-500 Hz
5.12 kHz	1-500 Hz
51.2 kHz	10 Hz
512 kHz	100 Hz
5.12 MHz	1 kHz

Sensibilidad: onda senoidal 0.6 V rms (10 MHz: 1.5 V rms)

Protección de sobrecarga: 500 V DC o AC rms

9.9 CICLO DE TRABAJO

0.1 %-99.9 %: ± (2.0 % de la lectura + 2 dígitos)

Frecuencia < 10 kHz

Sensibilidad: onda senoidal 0.6 V rms

Protección de sobrecarga: 500 V DC o AC rms

9.10 SOMETER LA BATERÍA A PRUEBA

alcance	corriente de carga	resolución	precisión
1.5 V	50 mA	10 mV	± (5.0 % de la lectura + 5 dígitos)
9 V	5 mA	10 mV

Protección de sobrecarga: fusible (0.5 A / 500 V)

10. Funcionamiento

10.1 MEDIR LA TENSIÓN

	No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms.iPonga siempre sus dedos detrás de la barrera de protección!

1. Seleccione el rango de medición apropiado " " con el selector giratorio.

DVM855

1. Pulse "SELECT" y seleccione el modo de medición "AC" o "DC".
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
3. Conecte las puntas de prueba a la fuente que desea medir.
4. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.

Observaciones

- En el rango AC, pulse "Hz%" para medir la frecuencia o el ciclo de trabajo.

10.2 MEDIR LA CORRIENTE

No efectúe mediciones en un circuito con tensiones > 500 VDC o > 500 VAC.

Sea extremadamente cuidadoso al medir una tensión > 60 VCC o > 30 VCA rms. iPonga siempre sus dedos detrás de la barrera de protección!

1. Seleccione el rango de medición apropiado "A\~", "mA\~" o "μA\~" con el selector giratorio.
2. Pulse "SELECT" y seleccione el modo de medición "AC" o "DC".
3. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM" (Conecte la punta de prueba roja al borne "10A" para mediciones entre 400 mA y 10 A).
4. Conecte las puntas de prueba EN SERIE al circuito del que quiere medir la corriente.
5. El valor medido y la polaridad de la punta de prueba roja se visualizarán en la pantalla LCD.

Observaciones

- En el rango AC, pulse "Hz%" para medir la frecuencia o el ciclo de trabajo.

10.3 MEDIR LA RESISTENCIA

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Seleccione el rango de medición apropiado (Ω) con el selector giratorio.
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
3. Conecte las puntas de prueba a la resistencia y consulte la pantalla LCD.

10.4 MEDICIONES DE CAPACIDAD

Nunca efectúe mediciones de capacidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Seleccione el rango de medición apropiado " " con el selector giratorio.
2. Conecte la punta de prueba roja al borne "VΩ" y la punta de prueba negra al borne "COM".
3. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

Observaciones

- Hay un retraso de ± 15 segundos al comprobar un condensador de 100 μF.

10.5 PRUEBA DE DIODOS Y AVISADOR ACÚSTICO DE CONTINUIDAD

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Seleccione el rango de medición apropiado (Ω ➕ ➕) con el selector giratorio.
2. Pulse "SELECT" y seleccione el modo "diode" o "continuity".
3. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM".
4. Para la prueba de diodos, conecte la punta de prueba roja al ánodo y la punta de prueba negra al cátodo del diodo. El multímetro visualizará la tensión directa aproximativa del diodo.
   Para la prueba de continuidad, conecte las puntas de prueba a dos puntas del circuito que quiere probar. El zumbador incorporado sonará si hay continuidad.

10.6 MEDIR LA FRECUENCIA Y EL CICLO DE TRABAJO

Nunca efectúe mediciones (frecuencia o ciclo de trabajo) en un circuito bajo tensión.

1. Seleccione el rango "Hz%" con el selector giratorio.
2. Pulse "Hz%" y seleccione e modo de medición "frequency" o "duty cycle".
3. Conecte la punta de prueba roja al borne "VΩmA" y la punta de prueba negra al borne "COM".
4. Conecte las puntas de prueba a la fuente que quiere medir y consulte la pantalla LCD.

10.7 SOMETER LA BATERÍA A PRUEBA

1. Seleccione el rango de medición apropiado (1.5 V o 9 V) con el selector giratorio.
2. Conecte las puntas de prueba a la batería que quiere someter a prueba y consulte la pantalla LCD.

10.8 RETENCIÓN DE LECTURA (DATA HOLD)

Pulse "DH para fijar el valor en la pantalla. Vuelva a pulsar para salir.

10.9 RETROILUMINACIÓN

Mantenga pulsado "Durante 2 segundos para encender o apagar la retroiluminación. La retroiluminación se apagará automáticamente.

10.10 MEDICIÓN RELATIVA

Pulse "REpara medir el valor relativo o salir de la función.

11. Reemplazar la pila y el fusible

ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario.

Observación: Consulte la advertencia del compartimiento de pilas. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte el aparato de la red eléctrica y quite las puntas de prueba antes de reemplazar las pilas o los fusibles.

• Reemplace la batería en cuanto se visualice el símbolo "☐".
• Normalmente, no es necesario reemplazar un fusible. Sólo se funden a causa de un error de uso.

Reemplazar la pila:

• Apague el multímetro.
• Desatornille el tornillo de la parte trasera de la carcasa y abre cuidadosamente el compartimiento de pilas.
• Quite la pila agotada e introduzca la nueva.
• Cierre la carcasa y apriete el tornillo.

La pila: 2 x AAA LR03. Respete la polaridad.

Fusibles: F0.5 A/500 V, 5 x 20 mm, F10 A/500 V, 5 x 20 mm

Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.

12. Solución de problemas

Si el aparato no funciona correctamente durante la medición, el fusible interno está defectuoso.

Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila regularmente.

(consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja).

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

2. Símbolos utilizados

teste de díodos ...... sim

indicador de bateria fraca ...... sim

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el periodo de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un

defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

DE
