DVM855 - Multimeter VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	Velleman
Modell	DVM855
Kategorie	Multimeter
Abmessungen	138 x 74 x 30 mm
Gewicht	120 g (mit Batterie)
Stromversorgung	2 AAA LR03-Batterien (inkl.)
Display	LCD 3½-stellig, 4000 Punkte, 47 x 21 mm
Hauptfunktionen	Gleich-/Wechselspannung, Gleich-/Wechselstrom, Widerstand, Kapazität, Diode, Durchgang, Frequenz, Tastverhältnis, Batterietest
Gleichspannungsbereiche	400 mV bis 500 V
Wechselspannungsbereiche	4 V bis 500 V
Gleichstrombereiche	400 µA bis 10 A
Wechselstrombereiche	400 µA bis 10 A
Widerstandsbereiche	400 Ω bis 40 MΩ
Kapazitätsbereiche	51.2 nF bis 100 µF
Frequenzbereiche	5.12 Hz bis 5.12 MHz
Überspannungskategorie	CAT II 500 V / CAT III 300 V
Verschmutzungsgrad	2
Überlastschutz	Sicherungen F0.5 A/500 V und F10 A/500 V (5 x 20 mm)
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	Max. 80 % RH
Maximale Höhe	2000 m
Wartung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Ersatzteile	AAA LR03-Batterien, Sicherungen F0.5 A/500 V und F10 A/500 V (5 x 20 mm)
Garantie	24 Monate (Verbraucherprodukt)

Häufig gestellte Fragen - DVM855 VELLEMAN

Wie messe ich eine Gleichspannung mit dem DVM855?

Drehen Sie den Drehschalter in den Bereich V~, drücken Sie SELECT, um den Gleichspannungsmodus zu wählen, schließen Sie das rote Kabel an die Buchse VΩHz und das schwarze an COM an, und setzen Sie dann die Messspitzen an den zu messenden Stromkreis. Der Wert wird mit Polarität angezeigt.

Wie messe ich einen Widerstand?

Stellen Sie sicher, dass der Stromkreis spannungsfrei ist und die Kondensatoren entladen sind. Drehen Sie den Schalter auf Ω→•••, schließen Sie die Kabel wie bei einer Spannungsmessung an und setzen Sie die Spitzen auf den Widerstand. Der Wert wird in Ohm angezeigt.

Was tun, wenn das Display leer bleibt?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Wenn das Batteriesymbol (BAT) erscheint, ersetzen Sie die Batterien durch zwei AAA LR03. Wenn nichts angezeigt wird, überprüfen Sie die Sicherung (siehe Handbuch).

Wie ersetze ich die Batterie?

Schalten Sie das Multimeter aus und trennen Sie die Kabel. Entfernen Sie die Schraube des hinteren Fachs, öffnen Sie es, ersetzen Sie die beiden AAA LR03-Batterien unter Beachtung der Polarität, schließen Sie das Fach und schrauben Sie es wieder zu.

Was bedeutet das Batteriesymbol?

Das Symbol BAT oder ein Batteriesymbol zeigt an, dass die Batterien schwach sind und ersetzt werden müssen, um falsche Messungen zu vermeiden.

Kann ich mit diesem Multimeter Netzspannung (230 V) messen?

Ja, aber nur in der Kategorie CAT II bis 500 V. Für eine Standard-Hausinstallation ist das sicher. Verwenden Sie den Bereich V~ im Wechselspannungsmodus. Seien Sie vorsichtig: Halten Sie Ihre Finger hinter dem Schutz der Messspitzen.

Wie teste ich eine Diode?

Wählen Sie den Bereich Ω→••• und drücken Sie SELECT, bis das Diodensymbol erscheint. Verbinden Sie die rote Sonde mit der Anode und die schwarze mit der Kathode. Das Display zeigt die ungefähre Durchlassspannung an.

Was ist die Funktion der SELECT-Taste?

Die SELECT-Taste ermöglicht das Umschalten zwischen den verfügbaren Modi einer Drehschalterposition, z. B. zwischen Gleichspannung (DC) und Wechselspannung (AC) oder zwischen Widerstand, Diode und Durchgang.

Wie verwende ich die Hintergrundbeleuchtung?

Halten Sie die Taste OH (oder HOLD je nach Modell) 2 Sekunden lang gedrückt, um die Hintergrundbeleuchtung ein- oder auszuschalten. Sie schaltet sich nach einer gewissen Zeit automatisch aus.

Was tun, wenn die Sicherung durchgebrannt ist?

Schalten Sie das Gerät aus und trennen Sie die Kabel. Öffnen Sie das hintere Fach, entfernen Sie die defekte Sicherung und ersetzen Sie sie durch eine Sicherung gleicher Spezifikation: F0.5 A/500 V oder F10 A/500 V (5 x 20 mm). Schließen Sie das Fach sorgfältig.

BEDIENUNGSANLEITUNG DVM855 VELLEMAN

BEDIENUNGSANLEITUNG 56

INSTRUKCJA OBSŁUGI 70

MANUAL DO UTILIZADOR 84

USER MANUAL

1. Introduction

9.7 DIODE EN CONTINUÏTEIT

10.5 DIODE EN CONTINUÏTEITSTEST

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

	AC (Wechselstrom)
	DC (Gleichstrom)
	Sowohl Wechsel- als auch Gleichstrom
	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
[IMAGE]	Achtung: Risiko auf Gefahr, lesen Sie die Sicherheitshinweise .Achtung: Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.
	Schutzisoliert (Schutzklasse 2)
	Erde, Masse
	Sicherung
	Kondensator
	Diode
	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol bedeutet: Bitte lesen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol bedeutet: GefahrEine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet: Risiko auf Gefahr/SchädenEine unsachgemäße Handhabung kann zu Beschädigungen, Verletzungen oder zum Tod führen.

DVM855

	Dieses Symbol bedeutet: Achtung; wichtige InformationenDas Nichtbeachten dieser Informationen, kann zu gefährlichen Situationen führen.
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
	Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
	Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Vermeiden Sie rohe Gewalt während der Bedienung.
	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Das Gerät gehört zur Installationskategorie CAT III. Siehe §7 Überspannungs-/Installationskategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

DVM855

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 500 in CAT II überschreiten.
  Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT III überschreiten.
• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.

DVM855

- Führen Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

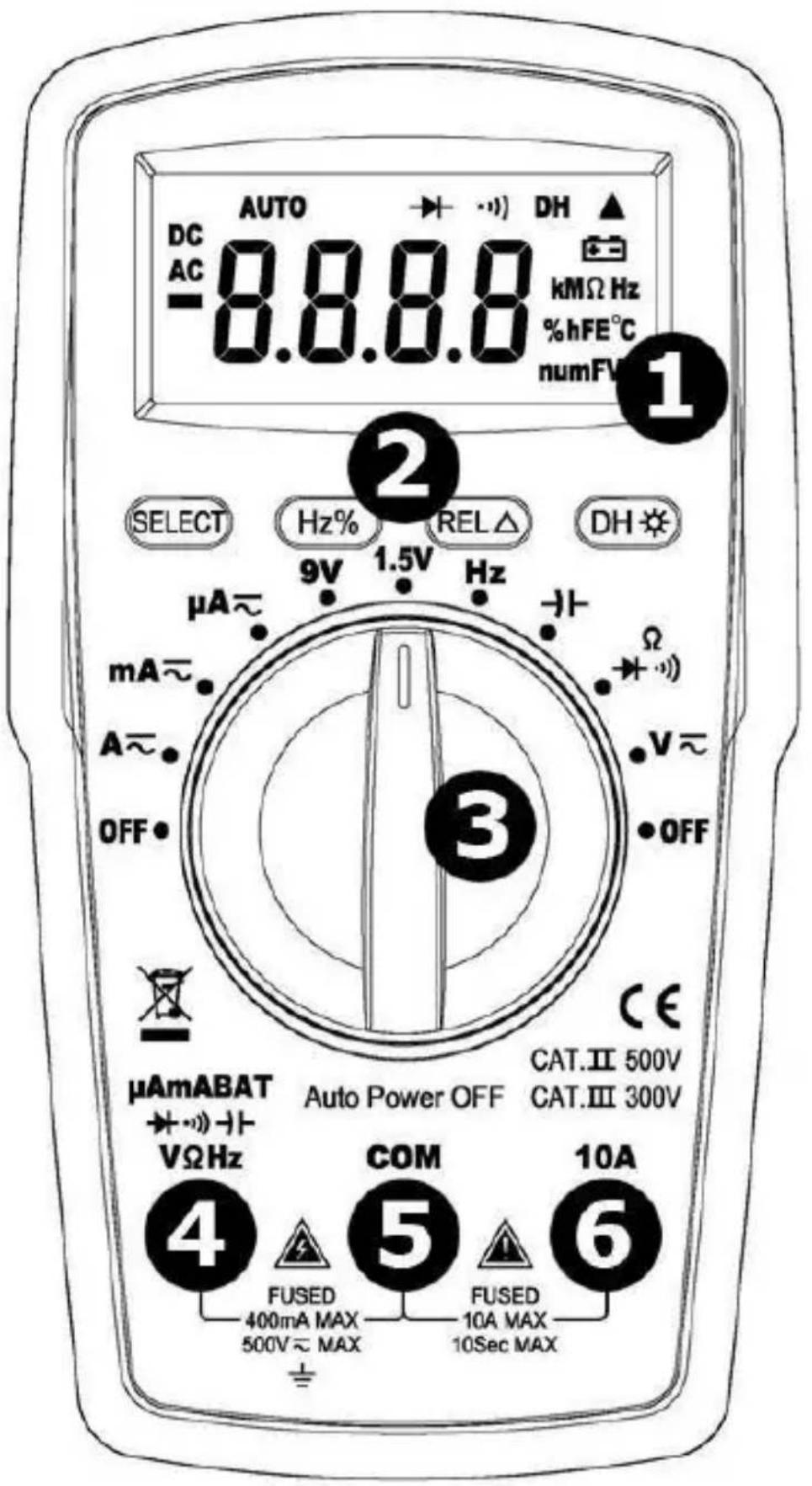

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display
   3 ½-stellig, 7 Segmente, LCD: 47 x 21 mm
2. Funktionsknöpfe
3. Wählschalter

4. "VΩHz"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um die Spannung, den Widerstand und den Strom (außer 10 A) zu messen.

5. "COM"-Anschlussbuchse Verbinden Sie die schwarze (negative) Messleitung.

6. "10A"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).

DVM855

CAT IV

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT II 500 V und CAT III 300 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich nur für Messungen von max. 500 V in CAT II und max. 300 V in CAT III

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

DVM855

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-

/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F)

relative Feuchte: max. 80 %

Höhe: max. 2000 m (6560 ft)

Spannung 500 V

Sicherung

F0.5 A/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

Stromversorgung 2 x AAA (LR03, mitgeliefert)

Display ....LCD, 4000 Counts

Display-Abmessungen 47 x 21 mm

Bereichsüberschreitung ..... ja

akustischer Durchgangsprüfer ...... ja

Diodentest......ja

Batteriewechselanzeige ...... ja

Bereichswahl ...... automatisch + manuell

Data-Hold-Funktion ...... ja

Hintergrundbeleuchtung ...... ja

automatische Abschaltung ......ja

Abmessungen 138 x 74 x 30 mm

Gewicht (mit Batterie)....120 g

Lagerumgebung

Temperatur ......-20 °C bis 60 °C

Feuchte.... < 90 % RH

Messspitze.... KAT. III 600 V 12 A; L = 70 cm

9.1 GLEICHSPANNUNG (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
400 mV	0.1 mV	± (0.5 % Messwert + 2 Stellen)
4 V	1 mV
40 V	10 mV
400 V	100 mV
500 V	1 V	± (0.8 % Messwert + 2 Stellen)

Überlastschutz: 500 V DC oder AC rms

Impedanz: 10 MΩ, > 100 MΩ für den 400 mV-Bereich

9.2 WECHSELSPANNUNG (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
4 V	1 mV	± (0.8 % Messwert + 3 Stellen)
40 V	10 mV
400 V	100 mV
500 V	1 V	± (1.2 % Messwert + 3 Stellen)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 500 V DC oder AC rms

Impedanz: 10 MΩ

9.3 GLEICHSTROM (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
400 μA	0.1 μA	± (1.2 % Messwert + 2 Stellen)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.0 % Messwert + 3 Stellen)

Überlastschutz: Sicherung (0.5 A / 500 V), Sicherung (F10 A / 500 V)

10 A für max. 10 Sekunden

V. 01 - 06/04/2017 63 ©Velleman nv

9.4 WECHSELSTROM (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.
Bereich	Auflösung	Genauigkeit
400 μA	0.1 μA	± (1.5 % Messwert + 3 Stellen)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA
10 A	10 mA	± (2.5 % Messwert + 5 Stellen)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: Sicherung (0.5 A / 500 V), Sicherung (F10 A / 500 V)

10 A für max. 10 Sekunden

9.5 WIDERSTAND

	Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
400 Ω	0,1 Ω	± (1.0 % Messwert + 3 Stellen)
4 kΩ	1 Ω	± (1.0 % Messwert + 2 Stellen)
40 kΩ	10 Ω
400 kΩ	10 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ	± (1.5 % Messwert + 3 Stellen)

Überlastschutz: 500 V DC oder AC rms

9.6 KAPAZITÄT

	Führen Sie keine Kapazitätsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
51.2 nF	10 pF	± (3.0 % Messwert + 10 Stellen)
512 nF	100 pF	± (2.5 % Messwert + 5 Stellen)
5.12 μF	1 nF
51.2 μF	10 nF
100 μF	100 nF	± (5.0 % Messwert + 10 Stellen)

Überlastschutz: 500 V DC oder AC rms

9.7 DIODENTEST UND DURCHGANGSPRÜFUNG

	Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 1 mA DC-Sperrspannung ± 1.5 V
	akustisches Signal bei Widerstand < 120 Ω	Leerlaufspannung ± 0.5 V

Überlastschutz: 500 V DC oder AC rms

9.8 FREQUENCY (FREQUENZ)

	Führen Sie keine Frequenzmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
5,12-500 Hz	0,001 Hz	± (0.1 % Messwert + 5 Stellen)
51,2-500 Hz	0,01-500 Hz
512-500 Hz	0,1 Hz
5.12 kHz	1-500 Hz
51.2 kHz	10 Hz
512 kHz	100 Hz
5.12 MHz	1 kHz

Empfindlichkeit: Sinuswelle 0.6 V rms (10 MHz = 1.5 V rms)
Überlastschutz: 500 V DC oder AC rms

9.9 ARBEITSZYKLUS

0.1 %-99.9 %: ± (2.0 % Messwert + 2 Stellen)

Frequenz < 10 kHz

Empfindlichkeit: Sinuswelle 0.6 V rms

Überlastschutz: 500 V DC oder AC rms

9.10 BATTERIETEST

Bereich	Laststrom	Auflösung	Genauigkeit
1.5 V	50 mA	10 mV	± (5.0 % Messwert + 5 Stellen)
9 V	5 mA	10 mV

Überlastschutz: Sicherung (0.5 A / 500 V)

V. 01 - 06/04/2017 65 ©Velleman nv

10. Anwendung

10.1 SPANNUNGSMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "V\~".
2. Drücken Sie "SELECT" und wählen Sie den Modus "AC" oder "DC" aus.
3. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
4. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
5. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

Bemerkungen

- Im AC-Bereich, drücken Sie auf "Hz%", um die Frequenz oder den Arbeitszyklus zu messen

10.2 STROMMESSUNGEN

Messen Sie nicht in Kreisen mit Spannungen > 500 VDC oder > 500 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stellen Sie den Drehschalter auf "A\~", "mA\~" oder "μA\~".
2. Drücken Sie "SELECT" und wählen Sie den Modus "AC" oder "DC" aus.
3. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "10A"-Buchse für Messungen zwischen 400 mA und 10 A).
4. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
5. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

DVM855

Bemerkungen

- Im AC-Bereich, drücken Sie auf "Hz%", um die Frequenz oder den Arbeitszyklus zu messen

10.3 WIDERSTANDSMESSUNG

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "Ω→•••".
2. Stecken Sie die rote Messleitung in die "VΩHz"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

10.4 KAPAZITÄTSMESSUNGEN

Führen Sie keine Kapazitätsmessungen an Schaltungen durch, die unter Spannung stehen. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "++".
2. Stecken Sie die rote Messleitung in die "VΩHz"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
3. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

Bemerkungen

- Beim Testen eines 100 μF-Kondensators, gibt es eine Verzögerung von ± 15 Sekunden.

10.5 DIODENTEST UND AKUSTISCHE DURCHGANGSPRÜFUNG

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stellen Sie den Drehschalter auf "Ω→•n)".
2. Drücken Sie "SELECT" und wählen Sie den Modus "diode" oder "continuity" aus.
3. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
4. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt.

DVM855

Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.

10.6 FREQUENZ- UND ARBEITSZYKLUS-MESSUNGEN

Führen Sie keine Frequenz- oder Arbeitszyklus-Messungen an Schaltungen durch, die unter Spannung stehen.

1. Stellen Sie den Drehschalter auf "Hz%".
2. Drücken Sie "SELECT" und wählen Sie den Modus "frequency" oder "duty cycle" aus.
3. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
4. Verbinden Sie die Messleitungen mit der Quelle, die Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.

10.7 BATTERIETEST

1. Stellen Sie den Drehschalter auf 1.5 V oder 9 V.
2. Verbinden Sie die Messleitungen mit der Batterie, die Sie testen möchten. Der Messwert wird im LCD-Display angezeigt.

10.8 DATA HOLD

Drücken Sie auf "oh" am den gemessenen Wert festzuhalten. Drücken Sie wieder, um zu verlassen.

10.9 HINTERGRUNDBELEUCHTUNG

Halten Sie "DHWährend 2 Sekunden gedrückt, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Die Hintergrundbeleuchtung schaltet auch automatisch aus.

10.10 RELATIV-MESSUNG

Drücken Sie auf „Rum“ den relativen Wert zu messen oder um die Funktion zu verlassen.

11. Batterie- und Sicherungswechsel

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

DVM855

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn "☐" im Display angezeigt wird.
• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Die Batterie ersetzen:

• Schalten Sie das Multimeter aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 2 x AAA LR03. Legen Sie die Batterien polungsrichtig ein.

Sicherungen: F0.5 A/500 V, 5 x 20 mm, F10 A/500 V, 5 x 20 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

12. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
