DVM9915 - Multimètre VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique
Marque	Velleman
Modèle	DVM9915
Afficheur	LCD 3 ½ digits (3999 points), 65 x 36 mm
Sélection de gamme	Manuelle et automatique
Rétroéclairage	Oui, commutable
Gel d'affichage	Oui (touche D.H)
Mesurage relatif	Oui (touche REL)
Extinction automatique	Oui
Dimensions	188 x 102 x 38 mm
Poids (avec pile)	≈ 325 g
Alimentation	1 x pile 9 V (type 6F22, incluse)
Catégorie de surtension	CAT III 600 V / CAT II 300 V
Degré de pollution	2 (environnement domestique/bureau)
Tension CC	400 mV à 600 V
Tension CA	4 V à 600 V
Courant CC	400 µA à 15 A
Courant CA	400 µA à 15 A
Résistance	400 Ω à 40 MΩ
Capacité	40 nF à 100 µF
Fréquence	10 Hz à 10 MHz
Rapport cyclique	0.1 % à 99.9 %
Température	-50 °C à 800 °C (sonde NiCr-NiSi)
Test de diode	Oui
Test de continuité	Oui (buzzer < 30 Ω)
Protection de surcharge	Fusibles : 0.5 A/600 V (5x20 mm) et 15 A/600 V (6x32 mm)
Entretien	Nettoyer avec chiffon humide et détergent doux ; remplacer pile/fusible si nécessaire
Pièces de rechange	Pile 9V 6F22, fusible F0.5A/600V, fusible F15A/600V
Garantie	24 mois pour les produits grand public

FOIRE AUX QUESTIONS - DVM9915 VELLEMAN

Comment mesurer une tension continue avec le DVM9915 ?

Connectez le cordon rouge à la borne VΩmA et le noir à COM. Tournez le sélecteur sur la position V, appuyez sur SELECT pour choisir le mode DC. Branchez les pointes de test sur le circuit et lisez la valeur sur l'écran.

Quel fusible utiliser pour le DVM9915 ?

Le multimètre utilise deux fusibles : un F0.5A/600V de 5x20 mm et un F15A/600V de 6x32 mm. Utilisez uniquement des fusibles de ces spécifications.

Comment remplacer la pile du multimètre ?

Éteignez l'appareil et retirez les cordons de test. Dévissez les 2 vis au dos, ouvrez le boîtier et remplacez la pile usagée par une neuve 9V 6F22 en respectant la polarité. Refermez et revissez.

Que signifie l'affichage 'OL' ?

OL (Overload) indique que la valeur mesurée dépasse la plage sélectionnée. Passez à une plage supérieure immédiatement pour obtenir une mesure correcte.

Comment utiliser la fonction de test de continuité ?

Connectez les cordons comme pour une résistance. Tournez le sélecteur sur la position Ω→••), puis appuyez sur SELECT pour passer en mode continuité. Le buzzer retentit si la résistance est inférieure à 30 Ω.

Le rétroéclairage ne s'allume pas, que faire ?

Maintenez la touche D.H enfoncée pendant environ 2 secondes pour allumer ou éteindre le rétroéclairage. Si le problème persiste, vérifiez l'état de la pile.

Comment mesurer un courant supérieur à 400 mA ?

Pour les courants de 400 mA à 15 A, connectez le cordon rouge à la borne 15A et le noir à COM. Sélectionnez la gamme A avec le commutateur rotatif.

Quelle est la précision des mesures de tension continue ?

La précision est de ± (0.5% de la lecture + 2 chiffres) pour les plages de 400 mV à 400 V, et de ± (0.8% + 2 chiffres) pour 600 V.

Puis-je mesurer la température sans sonde ?

Non, une sonde de température NiCr-NiSi (type K) est nécessaire. Elle se connecte aux bornes VΩmA (rouge) et COM (noir). Sélectionnez la position °C sur le commutateur.

Que faire si l'appareil émet un bip continu lors du test de continuité ?

Un bip continu indique généralement que le fusible F0.5A/600V est défectueux. Remplacez-le par un fusible de mêmes caractéristiques.

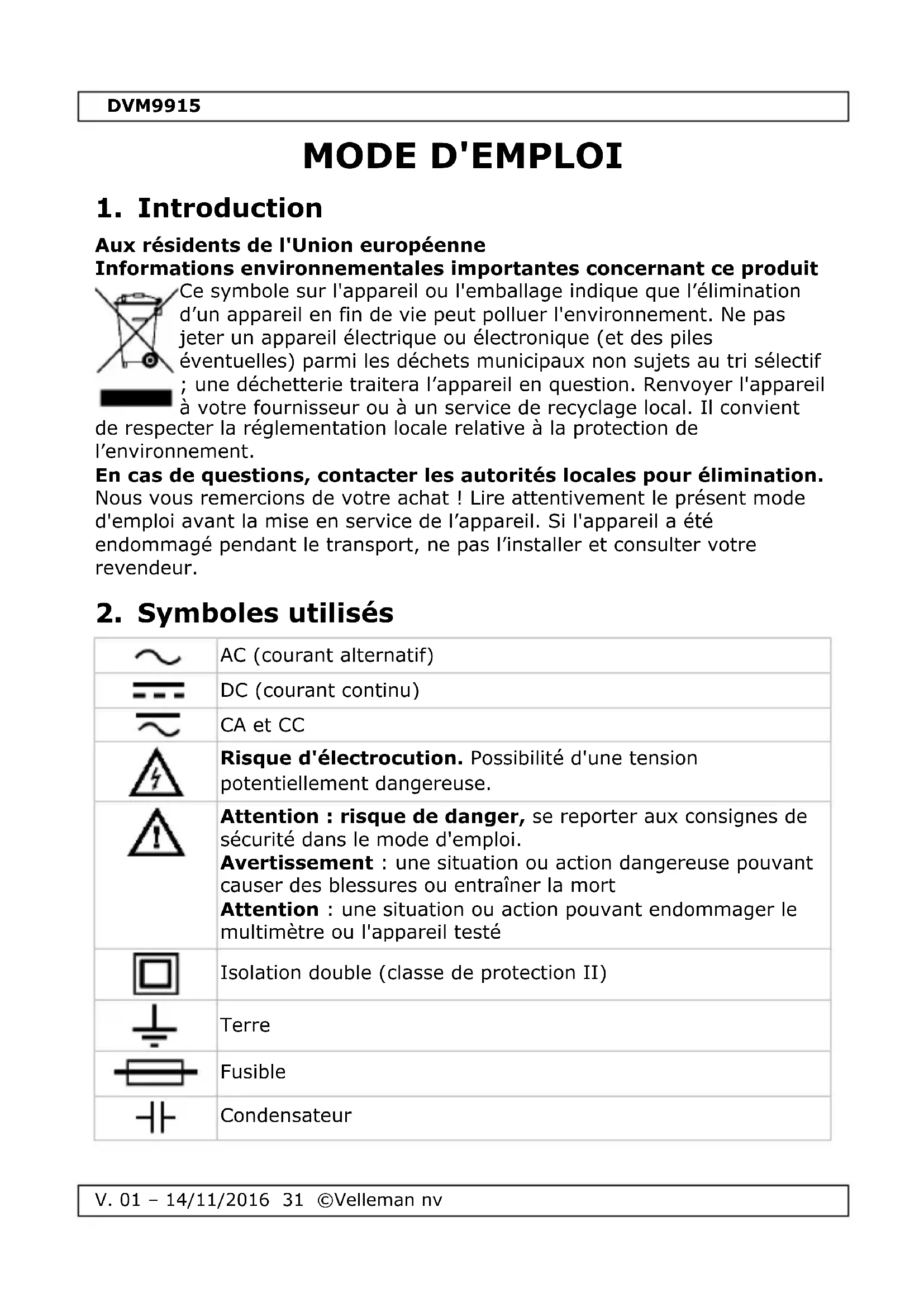

MODE D'EMPLOI DVM9915 VELLEMAN

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Symboles utilisés

	AC (courant alternatif)
	DC (courant continu)
	CA et CC
	Risque d'électrocution. Possibilité d'une tension potentiellement dangereuse.
	Attention : risque de danger, se reporter aux consignes de sécurité dans le mode d'emploi.Avertissement: une situation ou action dangereuse pouvant causer des blessures ou entraîner la mortAttention: une situation ou action pouvant endommager le multimètre ou l'appareil testé
	Isolation double (classe de protection II)
	Terre
	Fusible
	Condensateur

DVM9915

Diode

Continuité

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Ce symbole indique : lire les instructions

Ne pas lire les instructions ou le mode d'emploi peut causer des dommages ou blessures, ou entraîner la mort.

Ce symbole indique : danger

Une situation ou action dangereuse pouvant causer des blessures ou entraîner la mort

Ce symbole indique : risque de danger/d'endommagement

Risque d'une situation dangereuse ou action pouvant causer des dommages ou blessures, ou entraîner la mort

Ce symbole indique : attention; information importante

La négligence de cette information peut engendrer une situation dangereuse.

Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Remarque : se référer à l'avertissement sur le compartiment à piles

Protéger de la chaleur et des larges variations de température. Attendre jusqu'à ce que l'appareil ait atteint la température ambiante lorsqu'il est déplacé d'un endroit froid à un endroit chaud. Pour éviter la condensation et les erreurs de mesure.

Protéger l'appareil des chocs et de l'abus. Traiter avec circonspection pendant l'opération.

Appareil répondant au degré de pollution 2. Uniquement pour l'usage à l'intérieur. Protéger l'appareil de la pluie, de l'humidité, d'éclaboussures et des projections d'eau. Ne convient pas à un usage industriel. Se référer à §8 "Degré de pollution".

DVM9915

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque de choc électrique pendant l'opération. Être prudent lors d'une mesure d'un circuit sous tension.
	Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
	Appareil de mesure répondant à la catégorie d'installation CATII. Se référer à 7 "Catégories de surtension/d'installation.
	Lire attentivement cet addenda et le mode d'emploi. Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
	Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
	N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie. La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Entretien

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Déconnecter les cordons de mesure du multimètre avant tout entretien. Pour informations sur le remplacement des piles ou le fusible, consulter §11 Remplacer les piles et le fusible.

Éviter les produits abrasifs ou agressifs. Nettoyer avec un tissu humide et un détergent doux.

5. Emploi

Risque de choc électrique pendant l'opération. Être prudent lors d'une mesure d'un circuit sous tension.

• Ne jamais dépasser les valeurs limites de protection indiquées. Ces valeurs de limite sont mentionnées dans les spécifications de chaque gamme de mesure.
• Ne jamais toucher les bornes inutilisées lorsque le mètre est connecté à un circuit de mesure.

DVM9915

• Éviter d'utiliser le mètre pour les installations de la catégorie III lorsque vous êtes en train de mesurer des tensions qui pourraient surpasser la marge de sécurité de 600 V au-dessus de la masse. Éviter d'utiliser le mètre pour les installations de la catégorie IV lorsque vous êtes en train de mesurer des tensions qui pourraient surpasser la marge de sécurité de 300 V au-dessus de la masse.
• Mettre le commutateur de gamme dans sa plus haute position lorsque vous ne connaissez pas d'avance l'intensité de la charge à mesurer.
• Déconnecter les cordons de mesure du circuit avant de déplacer le sélecteur rotatif.
• Lorsque vous effectuez des mesures sur une télévision ou un circuit de commutation, ne pas oublier que des tensions à hautes amplitudes peuvent détruire le mètre.
• Toujours être prudent lors de mesures de tensions > 60 VCC ou > 30 VCA rms. Toujours placer vos doigts derrière la protection des sondes de mesure pendant la mesure.
• Ne jamais effectuer des mesures de résistance, de diode ou de continuité dans un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

6. Description générale

L'appareil est un multimètre à commande manuelle avec un afficheur 3 ½ digit. Cet appareil vous permet de mesurer des résistances, des tensions AC et CC et des courants CC. Il est également possible d'exécuter des tests de continuité ou mesurer des diodes et des transistors. Le rétroéclairage est optionnel.

Se référer aux illustrations en page 2 de ce mode d'emploi :

1. Afficheur 3 12 digits, 7 segments, LCD : 65 x 36 mm
2. Sélecteur rotatif

Utilisé pour sélectionner les plages et fonctions souhaitées. Ce commutateur fait aussi fonction d'interrupteur d'alimentation (ON/OFF).

1. Borne "VΩmA"

Connectez le cordon de mesure rouge (+) à cette borne. Ceci vous permet de mesurer des tensions, des résistances et des courants (sauf 15 A).

1. Borne "COM"

Connectez le cordon de mesure noir (-)

1. Borne "15A"

Connectez le cordon rouge à cette borne. Il est possible de mesurer un courant max. de 15 A.

7. Catégories de surtension/d'installation

Les DMM sont classés selon le risque et la sévérité des surtensions transitoires qui peuvent apparaître sur les points de mesure. Une surtension transitoire est une augmentation éphémère de la tension induite dans un système, p. ex. causée par la foudre sur une ligne électrique.

Les catégories existantes selon EN 61010-1 sont :

CAT I	Un multimètre classé CAT I convient au mesurage de circuits électroniques protégés non connectés directement au secteur électrique, p. ex. connexions électroniques circuits, signaux de contrôle...
CAT II	Un multimètre classé CAT II convient à la mesure dans un environnement CAT I, d'appareils monophasés connectés au secteur électrique par moyen d'une fiche et de circuits dans un environnement domestique normal, à condition que le circuit se trouve à une distance minimale de 10 m d'un environnement CAT III ou de 20 m d'un environnement CAT IV. Par exemple: alimentation d'appareils ménagers et d'outillage portable,...
CAT III	Un multimètre classé CAT III convient à la mesure dans un environnement CAT I et CAT II, ainsi qu'à la mesure d'un appareil mono- ou polyphasé (fixe) à une distance minimale de 10 m d'un environnement CAT IV, et à la mesure dans ou d'un boîtier de distribution (coupe-circuit, circuits d'éclairage, four électrique).
CAT IV	Un multimètre classé CAT IV convient à la mesure dans un environnement CAT I, CAT II et CAT III, ainsi qu'à la mesure sur une arrivée d'énergie au niveau primaire.Remarque : Tout mesurage effectué sur un appareil dont les câbles d'alimentation sont en extérieur (câblage de surface ou souterrain)nécessite un multimètre classé CAT IV.

Avertissement :

Ce multimètre a été conçu selon la directive EN 61010-1, catégorie d'installation CAT III 600V / CAT II 300V. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la table suivante.

Cet appareil ne convient que pour des mesures jusqu'à 600 V dans CAT III et jusqu'à 300 V dans CAT IV

8. Degré de pollution

La norme IEC 61010-1 spécifie les différents types de pollution environnementale, chaque type nécessitant son propre niveau de protection afin de garantir la sécurité. Un environnement rude nécessite un niveau de protection plus sévère. Le niveau de protection adapté à un environnement

DVM9915

précis dépend de l'isolation et de la qualité du boîtier. Le degré de pollution du DMM indique l'environnement dans lequel le DMM peut être utilisé.

Degré de pollution 1	Absence de pollution ou pollution sèche et non conductrice uniquement. Pollution influençable. (uniquement dans un environnement hermétiquement fermé)
Degré de pollution 2	Pollution non conductrice uniquement. Occasionnellement, une conductivité éphémère causée par la condensation peut survenir (environnements domestique et de bureau)
Degré de pollution 3	Pollution conductrice ou pollution sèche et non conductrice pouvant devenir conductrice à cause de condensation. (environnement industriel ou environnement expose au plein air mais à l'abri des précipitations)
Degré de pollution 4	Pollution générant une conductivité persistante causée par de la poussière conductrice, ou par la pluie ou la neige (environnement expose au plein air, et à des taux d'humidité et de particules fines élevés).

Avertissement : Cet appareil a été conçu selon la norme EN 61010-1, degré de pollution 2. Ceci implique que des restrictions d'utilisation ayant rapport à la tension et les tensions de crête peuvent apparaître dans l'environnement d'utilisation. Se référer à la table suivante.

Cet appareil ne convient qu'à la mesure dans un environnement ayant un degré de pollution classe 2.

9. Spécifications

Cet appareil n'est pas étalonné par défaut!

Consignes concernant l'environnement d'utilisation :

N'utiliser ce multimètre que dans un environnement CAT I, CAT II, CAT III et CAT IV (voir §7)

N'utiliser ce multimètre que dans un environnement avec degré de pollution 2 (voir §8)

Conditions d'utilisation idéales :

température : 0 °C à 40 °C (32 °F à 104 °F)

taux d'humidité relative : max. 80 %

altitude : max. 2000 m (6560 ft)

tension 600 V

protection par fusible

F0.5 A/600 V, 5 x 20 mm

F15 A/600 V, 6 x 32 mm

alimentation 1 x 9 V 6F22 (incl.)

afficheur LCD, 3999 points

dimensions de l'afficheur 65 x 36 mm

hors plage : oui

DVM9915

continuité du buzzer.... oui test de transistor...... non test de diode.... oui indication de pile faible.... oui sélection de gamme.... auto/manuelle gel d'affichage.... oui rétroéclairage.... oui extinction automatique.... oui dimensions.... 188 x 102 x 38 mm poids (avec pile).... ± 325 g température de stockage température...... -20 °C à 60 °C humidité.... < 90 % RH sonde de mesure.... CAT IV 600 V, 15 A; L = 90 cm (incl.)

9.1 Tension CC

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V

plage	résolution	précision
400 V	0.1 mV	± (0.5 % de la lecture + 2 chiffres)
4 V	1 mV
40 V	10 mV
400 V	100 mV
600 V	1 V	± (0.8 % de la lecture + 2 chiffres)

Protection de surcharge : 600 V CC ou CA rms

Impédance : 10 MΩ, > 100 MΩ pour la plage 400 mV

9.2 Tension CA

Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V

plage	résolution	précision
4 V	1 mV	± (0.8 % de la lecture + 3 chiffres)
40 V	10 mV
400 V	100 mV
600 V	1 V	± (1.2 % de la lecture + 3 chiffres)

Réponse moyenne, calibrage en rms d'une onde sinusoïdale

Gamme de fréquence : 40-500 Hz

Protection de surcharge : 600 V CC ou CA rms

Impédance : 10 MΩ

9.3 Courant CC

	Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V
plage	résolution	précision
400 μA	0.1 μA	± (1.2 % de la lecture + 2 chiffres)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA	± (2.0 % de la lecture + 3 chiffres)
15 A	10 mA

Protection de surcharge : fusible 0.5 A/600 V, fusible F15 A/600 V Courant stationnaire max. lors de mesurage en continu : 1 A

9.4 Courant CA

	Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V
plage	résolution	précision
400 μA	0.1 μA	± (1.5 % de la lecture + 3 chiffres)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA	± (2.5 % de la lecture + 5 chiffres)
15 A	10 mA

Réponse moyenne, calibrage en rms d'une onde sinusoïdale Gamme de fréquence : 40-500 Hz Protection de surcharge : fusible 0.5 A/600 V, fusible F15 A/600 V Courant stationnaire max. lors de mesurage en continu : 1 A

9.5 Résistance

	Ne pas effectuer des mesures de résistance sur un circuit sous tension.
plage	résolution	précision
400 Ω	0.1 Ω	± (1.0 % de la lecture + 1 chiffre)
4 kΩ	1 Ω	± (1.0 % de la lecture + 2 chiffres)
40 kΩ	10 Ω
400 kΩ	100 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ	± (1.5 % de la lecture + 3 chiffres)

Protection de surcharge : fusible 0.5 A/600 V

V. 01 - 14/11/2016 © Velleman nv

9.6 Capacité

	Ne pas effectuer des mesures de capacité sur un circuit sous tension.
40 nF	10 pF	± (3.0 % de la lecture + 10 chiffres)
400 nF	100 pF	± (2.5 % de la lecture + 5 chiffres)
4 μF	1 nF
40 μF	10 nF
100 μF	100 nF	± (5.0 % de la lecture + 10 chiffres)

Protection de surcharge : fusible 0.5 A/600 V

9.7 DIODE et continuité

	Ne pas effectuer des mesures de diode ou de continuité sur un circuit sous tension.
plage	description	tester la condition
	la perte de tension de la diode est affichée	courant CC direct ± 1 mA tension inverse CC ± 1.5 V
	le ronfleur intégré s'active lorsque la résistance < ± 30 Ω	tension à circuit ouvert ± 0.5 V

Protection de surcharge : fusible 0.5 A/600 V

9.8 Fréquence

	Ne pas effectuer des mesures de fréquence sur un circuit sous tension.
plage	résolution	précision
10 Hz	0.01 Hz	± (0.1 % de la lecture + 5 chiffres)
100 Hz	0.1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1000 kHz	1 kHz
10 MHz	10 kHz

Sensibilité : onde sinusoidale 0.6 V rms (10 MHz : 1.5 V rms) Protection de surcharge : 600 V CC ou CA rms

9.9 Rapport cyclique

	Ne pas effectuer des mesures de rapport cyclique sur un circuit sous tension.
	précision
0.1-99.9 %	± (2.0 % de la lecture + 2 chiffres)

Fréquence : < 10 kHz

Sensibilité : onde sinusoidale 0.6 V rms

Protection de surcharge : 600 V CC ou CA rms

9.10 Température

plage	précision		résolution
°C	-50 à 150 °C	± (3 °C + 1 digit)	1 °C
	150 à 800 °C	± (3 % + 1 chiffre)

Capteur NiCr-NiSi

Protection de surcharge : fusible 0.5 A/600 V

10. Mesurer la tension

	Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V
	Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM".
2. Mettre le commutateur rotatif dans la position V souhaitée.
3. Enfoncer "SELECT" et sélectionner le mode de mesurage "AC" ou "DC".
4. Connecter les cordons de mesure à la source de mesure.
5. La valeur de la charge mesurée se visualise sur l'afficheur LCD.
6. En mode de mesurage "AC", enfoncer "Hz%" pour mesurer la fréquence ou le rapport cyclique.

11. Mesurer le courant

	Ne pas effectuer de mesures dans un circuit pouvant avoir une tension > 600 V
	Être extrêmement prudent lors d'une mesure d'une tension > 60 VCC ou 30 VCA rms.Toujours placer vos doigts derrière la protection des sondes de mesure !

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM" (connecter le cordon de mesure rouge à la borne "15A" pour des mesures entre 400 mA et 15 A).
2. Mettre le commutateur rotatif dans la position μA, mA ou A souhaitée.
3. Enfoncer "SELECT" et sélectionner le mode de mesurage "AC" ou "DC".
4. Connecter les cordons de mesure en série à la charge dont vous voulez mesurer le courant.
5. La valeur de la charge mesurée et la polarité du cordon rouge se visualisent sur l'afficheur LCD.
6. En mode de mesurage "AC", enfoncer "Hz%" pour mesurer la fréquence ou le rapport cyclique.

12. Mesurer la résistance

Ne pas effectuer des mesures de résistance sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit sont déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+").
2. Mettre le commutateur rotatif dans la position "Ω" souhaitée.
3. Connecter les cordonS de mesure à la résistance et consulter l'afficheur LCD.
4. Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.

13. Mesurer la capacité

Ne pas effectuer des mesures de capacité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit soient déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon noir à la borne "COM".
2. Mettre le commutateur rotatif dans la position souhaitée.

DVM9915

1. Connecter les cordonS de mesure à la résistance et consulter l'afficheur LCD.
2. Avant de mesurer la capacité, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés. Remarque : le mesure d'un condensateur de 100 μF peut présenter un délai d'environ 15 secondes.

14. Mesurer une diode et la continuité

Ne pas effectuer des mesures de diode ou la continuité sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit soient déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon de mesure noir à la borne "COM" (le cordon rouge a une polarité positive "+").
2. Mettre le commutateur rotatif dans la position "Ω→•••".
3. Enfoncer "SELECT" et sélectionner le mode de mesurage de "diode" ou de "continuité".
4. Connecter le cordon rouge à l'anode de la diode en question et connecter le cordon noir à la cathode de la diode. Le sonneur intégré s'active lorsque la résistance < ± 30 Ω.
5. Avant de mesurer la résistance, s'assurer qu'il n'y a plus de tension sur le circuit et que tous les condensateurs sont déchargés.

15. Mesurer la fréquence et le rapport cyclique

Ne pas effectuer des mesures de fréquence ou de rapport cyclique sur un circuit sous tension. S'assurer que tous les condensateurs dans le circuit soient déchargés.

1. Connecter le cordon de mesure rouge à la borne "VΩmA" et le cordon noir à la borne "COM".
2. Mettre le commutateur rotatif dans la position "Hz".
3. Enfoncer "Hz%" et sélectionner le mode de mesurage de "fréquence" ou de "rapport cyclique".
4. Connecter les cordons de mesure à la résistance et consulter l'afficheur LCD.

16. Mesure de la température

1. Connecter la fiche banane rouge à la borne "Ω→+••)" et la fiche noire à la borne "COM".
2. Mettre le commutateur rotatif dans la position "°C".
3. Placer la sonde dans le champ de mesure et lire le résultat sur l'afficheur LCD.

17.1 GEL d'affichage

Enfoncer "D. H" pour bloquer la valeur sur l'afficheur. Renfoncer la touche pour débloquer la valeur.

17.2 Rétro-éclairage

Maintenir enfoncé "D. H" pendant 2 secondes pour allumer le rétro-éclairage. Maintenir enfoncé pour éteindre le rétro-éclairage.

17.3 Mesurage relatif

Enfoncer "REL" pour (dés)activer le mode de mesurage relatif. Cette fonction ne s'applique pas pour les modes de mesurage de "fréquence" ou de "rapport cyclique".

17.4 Sélection auto/manuelle de la PLAGE

Enfoncer "RANGE" jusqu'à ce que la plage souhaitée s'affiche. Maintenir enfoncé "RANGE" pendant 2 secondes pour activer la fonction de sélection automatique.

Sélectionner immédiatement une plage supérieure lorsque "OL" s'affiche.

18. Remplacer les piles

AVERTISSEMENT : Pour éviter les chocs électriques, toujours déconnecter les cordons de mesure avant d'ouvrir le boîtier. Pour éviter le risque d'incendie, n'utiliser que des fusibles ayant les spécifications indiquées dans ce mode d'emploi.

Remarque : se référer à l'avertissement sur le compartiment à piles

Il n'y a aucune pièce réparable par l'utilisateur dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.

Éteindre le multimètre et déconnecter les cordons de mesure des connexions avant de remplacer la pile/le fusible.

DVM9915

• Lorsque " " s'affiche, remplacer les piles.
• Normalement, il n'est pas nécessaire de remplacer un fusible. Il s'agit presque toujours d'une erreur humaine.

Remplacer la pile :

• Éteindre le mètre.
• Desserrer les 2 vis de la partie inférieure de l'appareil et ouvrir soigneusement le boîtier. Retirer l'ancienne pile et remplacer avec une nouvelle.
• Fermer le boîtier et serrer les vis.

Pile: 1 x 9 V 6F22. Respecter la polarité.

Fusibles: F0.5 A/600 V, 5 x 20 mm et F15 A/600 V, 6 x 32 mm. Refermer le boîtier et placer la gaine protectrice avant d'utiliser le mètre.

19. Problèmes et solutions

Lorsque l'appareil émet un bip sonore en continu pendant la mesure de continuité, cela signifie que le fusible interne de F0.5 A/600 V est défectueux.

Tenir compte qu'un niveau de pile faible pourrait conduire à des mesures incorrectes. Remplacer les piles régulièrement.

(conseil : la luminosité réduite du rétroéclairage/afficheur LCD indique un niveau de pile faible)

N'employer cet appareil qu'avec des accessoires d'origine. Velleman SA ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.

SA Velleman est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue) :

- tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective;

- Si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;

- toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);

- tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;

- tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;

- tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);

- tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrit dans la notice;

- tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.

- toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.

- toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;

- une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;

- toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
