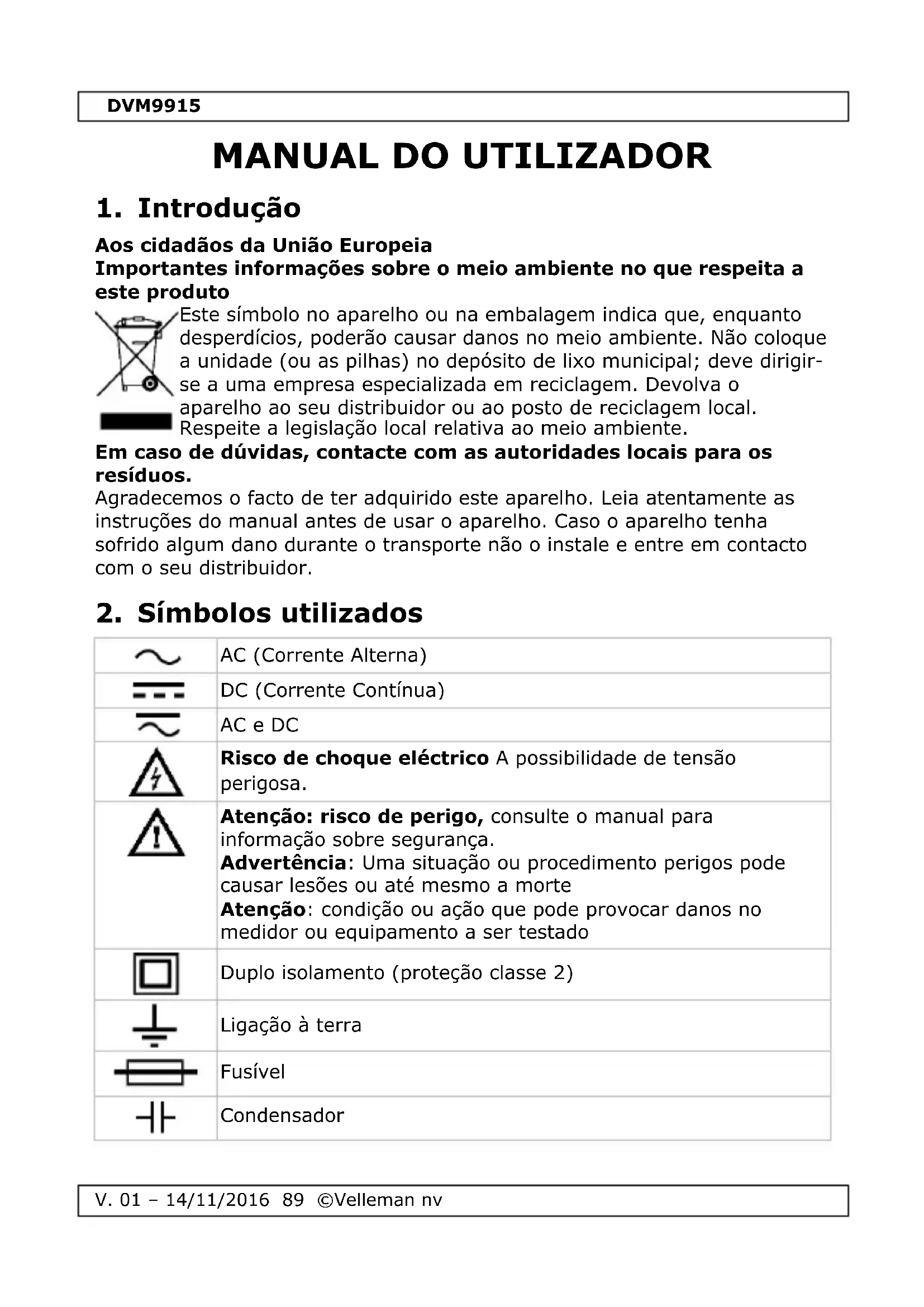

MANUAL DE UTILIZADOR DVM9915 VELLEMAN

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir- se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

Risco de choque eléctrico A possibilidade de tensão perigosa.

Atenção: risco de perigo, consulte o manual para informação sobre segurança. Advertência: Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte Atenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado

Duplo isolamento (proteção classe 2)

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

Este símbolo indica: Ler as instruções Não ler as instruções ou o manual pode levar à ocorrência de danos, lesões ou até mesmo à morte.

Este símbolo indica: Perigo Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte

Este símbolo indica: Risco de perigo/danos Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morte

Este símbolo indica: Atenção; informação importante Ignorar esta informação pode levar a uma situação de perigo.

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual. Nota: leia a advertência no compartimento da pilha

Não exponha o aparelho ao frio, calor e grandes variações de temperatura. Ao deslocar o aparelho de um local frio para um local quente, deixe-o desligado até estar á temperatura ambiente. Isto evitará a formação de condensação e erros de medição.

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.

Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.DVM9915

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Este é um instrumento de medição de categoria de instalação CAT IV. Consulte §7 Categoria Sobretensão/instalação.

Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.

Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição. Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas. Para instruções sobre como substituir pilhas ou fusíveis, consulte §11 Substituição de Pilhas e Fusíveis. Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão. Nunca exceda os valores máximo recomendados. O valor máximo é indicado separadamente nas especificações para cada nível de medição. Nunca toque nos terminais que não estão a ser utilizados enquanto o multímetro estiver ligado a um circuito que está a ser testado.DVM9915

V. 01 – 14/11/2016 92 ©Velleman nv

Nunca use o medidor com instalações de CAT III ao medir voltagens que possam exceder a margem de segurança de 600V acima do solo. Nunca use o medidor com instalações de CAT IV ao medir voltagens que possam exceder a margem de segurança de 300 V acima do solo. Coloque o seletor na posição máxima caso a intensidade da carga a ser medida não seja previamente conhecida. Desligue as pontas de teste do circuito testado antes de rodar o selector para escolher outras funções. Ao fazer medições num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste. Seja extremamente cuidadoso ao medir tensões de mais de 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições. Não meça resistências, díodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

O aparelho é um multímetro digital 3 ½ a pilhas, para medir tensão AC e DC, correntes DC e resistência. Oferece ainda a possibilidade de executar testes de continuidade e testes de diodos e transistores. A iluminação de fundo é opcional. Ver as figuras da página 2 deste manual do utilizador:

2. Selector giratório

Este interruptor é usado para selecionar funções e níveis bem como para ligar e desligar o medidor.

Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e corrente (excepto 15 A).

Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 15 A.

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão. As categorias segundo o EN 61010-1 são:DVM9915

V. 01 – 14/11/2016 93 ©Velleman nv

CAT I Um multímetro de categoria CAT I é indicado para medir circuitos electrónicos protegidos não conectados directamente à rede eléctrica, p.ex ligações de circuitos electrónicos, sinais de controlo... CAT

Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc. CAT III Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico). CAT

Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário. Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV. Advertência: Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT III 600 V e CAT IV 300 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este aparelho só está indicado para medições até 600 V na CAT III e até 300 V na CAT IV

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado. Grau de contaminação

Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)DVM9915

V. 01 – 14/11/2016 94 ©Velleman nv

Grau de contaminação

Apenas ocorre poluição não condutora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta categoria) Grau de contaminação

Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista. (ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação) Grau de contaminação

A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas) Advertência: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

Este aparelho não vem calibrado de origem! Normas relativas ao ambiente de utilização: Use este multímetro apenas para medições em ambientes de CAT I, CAT II, CAT III e CAT IV (ver §7) Use este multímetro apenas num ambiente de grau de contaminação 2 (ver §8) As condições ideais de funcionamento incluem: temperatura: 0 °C a 40 °C (32 °F a 104 °F) humidade relativa: máx. 80 % altitude: máx. 2000 m (6560 ft) voltagem ......................................................................... 600 V fusível de protecção F0.5 A / 600 V 5 x 20 mm F15 A / 600 V 6 x 32 mm alimentação ................................................... 1 x 9 V 6F22 (incl.) ecrã ..................................................... LCD, contagem até 3999 dimensões do visor ................................................... 65 x 36 mm acima do limite .................................................................... sim indicador sonoro de continuidade ............................................ sim teste de transistores ............................................................ nãoDVM9915

Não meça circuitos que possam ter uma tensão > 600 V amplitude resolução precisão 400 V

Protecção contra sobrecarga: 600 V DC ou AC rms Impedância: 10 MΩ, > 100 MΩ para a opção 400 mV

Não meça circuitos que possam ter uma tensão > 600 V amplitude resolução precisão 4 V 1 mV ± (0.8 % da leitura + 3 dígitos) 40 V 10 mV 400 V 100 mV 600 V 1 V ± (1.2 % da leitura + 3 dígitos)

Detecção média, calibrado para rms da onda senoidal Amplitude de frequência: 40-500 Hz Protecção contra sobrecarga: 600 V DC ou AC rms Impedância: 10 MΩDVM9915

Não meça circuitos que possam ter uma tensão > 600 V amplitude resolução precisão 400 µA

Protecção contra sobrecarga: fusível 0,5mA/600V & fusível 15A/600V Teste contínuo de corrente 1 A em estado estacionário

Não meça circuitos que possam ter uma tensão > 600 V amplitude resolução precisão 400 µA

Detecção média, calibrado para rms da onda senoidal Amplitude de frequência: 40-500 Hz Protecção contra sobrecarga: fusível 0,5mA/600V & fusível 15A/600V Teste contínuo de corrente 1 A em estado estacionário

Não faça medições de resistência em circuitos ativos amplitude resolução precisão 400 Ω

Protecção contra sobrecarga: fusível 0.5 A / 600 VDVM9915

Não faça medições de capacitância em circuitos ativos 40 nF 10 pF ± (3.0 % da leitura + 10 dígitos) 400 nF 100 pF ± (2.5 % da leitura + 5 dígitos) 4 µF 1 nF 40 µF 10 nF 100 µF 100 nF ± (5.0 % da leitura + 10 dígitos)

Protecção contra sobrecarga: fusível 0.5 A / 600 V

Não faça medições de díodos ou de continuidade em circuitos ativos amplitude descrição condições de teste

é apresentada a tensão direta aproximada do diodo corrente DC ± 1 mA tensão DC invertida ± 1.5 V

sinal acústico em caso de resistência < ± 30 Ω tensão do circuito aberto ± 0.5 V

Protecção contra sobrecarga: fusível 0.5 A / 600 V

Não faça medições de frequência em circuitos ativos amplitude resolução precisão 10 Hz 0,01-500 Hz ± (0.1 % da leitura + 5 dígitos) 100 Hz

Sensibilidade: onda senoidal 0.6 V rms (10 MHz: 1.5 V rms) Protecção contra sobrecarga: 600 V DC ou AC rmsDVM9915

Não fazer medições do ciclo de trabalho em circuitos ativos amplitude precisão 0.1-99.9 % ± (2.0 % da leitura + 2 dígitos)

Frequência: < 10 kHz Sensibilidade: onda senoidal 0.6 V rms Protecção contra sobrecarga: 600 V DC ou AC rms

amplitude precisão resolução

Sensor NiCr-NiSi Protecção contra sobrecarga: fusível 0.5 A / 600 V

10. Medição da voltagem

Não meça circuitos que possam ter uma tensão > 600 V

Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms. Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Introduza a ponta de teste vermelha no borne "VmA" e a ponta de

teste preta no borne "COM".

2. Coloque o interruptor giratório na posição V desejada

3. Pressione "SELECT" e escolha o modo de medição "AC" ou "DC".

4. Ligue os cabos de teste à fonte que pretende medir.

5. Leia o valor da tensão no visor LCD.

6. No modo de medição "AC", pressione "Hz%" para medir a frequência

ou o ciclo de trabalho.

11. Medição de Corrente

Não meça circuitos que possam ter uma tensão > 600 V

Seja extremamente cuidadoso ao medir uma tensão superior a 60 Vdc ou 30 Vac rms. Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.DVM9915

V. 01 – 14/11/2016 99 ©Velleman nv

1. Ligue o cabo de teste vermelho na entrada"VmA" e o cabo de teste

preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "15A" para medições entre 400 mA e 15 A).

2. Coloque o interruptor giratório na posição posição desejada, µA , mA

3. Pressione "SELECT" e escolha o modo de medição "AC" ou "DC".

4. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos

de teste ao circuito IN SERIES.

5. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD.

6. No modo de medição "AC", pressione "Hz%" para medir a frequência

ou o ciclo de trabalho.

12. Medição de Resistência

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem polaridade positiva

2. Coloque o interruptor giratório na posição amplitude apropriada.

4. Se a resistência a ser medida está ligada a um circuito, desligue a

alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.

13. Medição da Capacitância

Não faça medições de capacitância em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VmA" e o cabo de teste

preto na entrada "COM".

2. Coloque o interruptor giratório na posição amplitude apropriada.

4. Se a capacitância a ser medida está ligada a um circuito, desligue a

alimentação e descarregue todos os capacitores antes de ligar as sondas de teste. Tenha em conta que, ao testar uma capacitador de 100 µF, haverá um lapso de tempo de aproximadamente 15 segundos.DVM9915

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada"VmA" e o cabo de teste

preto na entrada "COM" (o cabo vermelho tem poalridade positiva

2. Coloque o interruptor giratório na posição " ".

3. Pressione "SELECT" e escolha o modo de medição "diodo" ou

4. Ligue o cabo de teste vermelho ao ânodo do diodo a ser testado e o

cabo de teste preto ao cátodo do diodo. Caso a resistência seja inferior a aproximadamente 30 Ω, ouvir-se-á um sinal sonoro.

5. Caso o diodo ou a continuidade a serem medidos estiverem ligados a

um circuito, desligue a corrente e descarregue todos os capacitadores antes de aplicar as sondas de teste.

15. Medição da Frequência e Ciclo de Trabalho

Não faça medições de frequência ou ciclo de trabalho em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VmA" e o cabo de teste

preto na entrada "COM".

2. Coloque o interruptor giratório na posição "Hz".

3. Pressione "Hz%" e escolha o modo de medição "frequência" ou "ciclo

16. Medição da Temperatura

1. Ligue a ficha banana vermelha em " " e a preta em "COM".

2. Coloque o interruptor giratório na posição "°C".

17.1 RETENÇÃO DE DADOS

Em qualquer uma das opções, pressione "D.H “ para bloquear o valor apresentado. Pressione novamente para sair do modo de retenção de dados.DVM9915

V. 01 – 14/11/2016 101 ©Velleman nv

17.2 RETROILUMINAÇÃO

Em qualquer uma das opções, pressione "D.H “ durante 2 segundos para ativar a retroiluminação. Pressione novamente para sair do modo retroiluminação.

17.3 MEDIÇÃO RELATIVA

Pressione “REL ” para (des)ativar o modo de medição relativa. Esta função não se aplica para o modo de medição "frequência" ou "ciclo de trabalho".

17.4 MODO AUTOMÁTICO/MANUAL

Pressione "RANGE" repetidamente até aparecer a opção que deseja. Mantenha "RANGE" pressionado durante 2 segundos para ativar a função automática.

Selecione imediatamente um opção superior caso apareça "OL" no visor.

18. Substituição das pilhas

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual. Nota: leia a advertência no compartimento da pilha

O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

Quando aparece " Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos são normalmente resultado de erro humano. Substituir a bateria: Desligue o medidor. Retire os dois parafusos na parte de baixo da caixa abrindo-a cuidadosamente. Retire a pilha gasta e introduza uma nova. Fecha caixa exterior e aperte os parafusos.DVM9915

V. 01 – 14/11/2016 102 ©Velleman nv

Pilha: 1 x 9 V 6F22, certifique-se de que respeita a polaridade Fusíveis: F0.5 A/600 V, 5 x 20 mm e F15 A/600 V, 6 x 32 mm Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

19. Resolução de problemas

Se o aparelho apita sem interrupção enquanto mede a continuidade, isto significa que o fusível interno de F0.5 A/600 V está avariado. Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente. (dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca) Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
