Typ produktu	Multimetr cyfrowy
Marka	Velleman
Model	DVM9915
Wyświetlacz	LCD 3 ½ cyfry (3999 punktów), 65 x 36 mm
Wybór zakresu	Ręczny i automatyczny
Podświetlenie	Tak, przełączane
Zatrzymanie wskazań	Tak (przycisk D.H)
Pomiar względny	Tak (przycisk REL)
Automatyczne wyłączanie	Tak
Wymiary	188 x 102 x 38 mm
Waga (z baterią)	≈ 325 g
Zasilanie	1 x bateria 9 V (typ 6F22, w zestawie)
Kategoria przepięciowa	CAT III 600 V / CAT II 300 V
Stopień zanieczyszczenia	2 (środowisko domowe/biurowe)
Napięcie stałe (DC)	400 mV do 600 V
Napięcie zmienne (AC)	4 V do 600 V
Prąd stały (DC)	400 µA do 15 A
Prąd zmienny (AC)	400 µA do 15 A
Rezystancja	400 Ω do 40 MΩ
Pojemność	40 nF do 100 µF
Częstotliwość	10 Hz do 10 MHz
Wypełnienie	0.1 % do 99.9 %
Temperatura	-50 °C do 800 °C (sonda NiCr-NiSi)
Test diody	Tak
Test ciągłości	Tak (brzęczyk < 30 Ω)
Zabezpieczenie przeciążeniowe	Bezpieczniki: 0.5 A/600 V (5x20 mm) i 15 A/600 V (6x32 mm)
Konserwacja	Czyścić wilgotną szmatką i łagodnym detergentem; wymienić baterię/bezpiecznik w razie potrzeby
Części zamienne	Bateria 9V 6F22, bezpiecznik F0.5A/600V, bezpiecznik F15A/600V
Gwarancja	24 miesiące na produkty konsumenckie

Często zadawane pytania - DVM9915 VELLEMAN

Jak zmierzyć napięcie stałe za pomocą DVM9915?

Podłącz czerwony przewód do gniazda VΩmA, a czarny do COM. Obróć przełącznik na pozycję V, naciśnij SELECT, aby wybrać tryb DC. Podłącz sondy do obwodu i odczytaj wartość na wyświetlaczu.

Jakiego bezpiecznika użyć do DVM9915?

Miernik używa dwóch bezpieczników: F0.5A/600V 5x20 mm i F15A/600V 6x32 mm. Używaj tylko bezpieczników o tych parametrach.

Jak wymienić baterię w mierniku?

Wyłącz urządzenie i odłącz przewody pomiarowe. Odkręć 2 śruby z tyłu, otwórz obudowę i wymień starą baterię na nową 9V 6F22, zachowując polaryzację. Zamknij i przykręć.

Co oznacza wyświetlenie 'OL'?

OL (przeciążenie) oznacza, że zmierzona wartość przekracza wybrany zakres. Natychmiast przełącz na wyższy zakres, aby uzyskać prawidłowy pomiar.

Jak używać funkcji testu ciągłości?

Podłącz przewody jak do pomiaru rezystancji. Obróć przełącznik na pozycję Ω→••), a następnie naciśnij SELECT, aby przejść w tryb ciągłości. Brzęczyk zadzwoni, jeśli rezystancja jest mniejsza niż 30 Ω.

Podświetlenie nie włącza się, co robić?

Przytrzymaj przycisk D.H przez około 2 sekundy, aby włączyć lub wyłączyć podświetlenie. Jeśli problem nadal występuje, sprawdź stan baterii.

Jak zmierzyć prąd większy niż 400 mA?

Dla prądów od 400 mA do 15 A podłącz czerwony przewód do gniazda 15A, a czarny do COM. Wybierz zakres A za pomocą przełącznika obrotowego.

Jaka jest dokładność pomiarów napięcia stałego?

Dokładność wynosi ± (0.5% odczytu + 2 cyfry) dla zakresów od 400 mV do 400 V oraz ± (0.8% + 2 cyfry) dla 600 V.

Czy mogę zmierzyć temperaturę bez sondy?

Nie, wymagana jest sonda temperatury NiCr-NiSi (typ K). Podłącza się ją do gniazd VΩmA (czerwony) i COM (czarny). Wybierz pozycję °C na przełączniku.

Co zrobić, jeśli urządzenie emituje ciągły sygnał dźwiękowy podczas testu ciągłości?

Ciągły sygnał dźwiękowy zazwyczaj wskazuje na uszkodzenie bezpiecznika F0.5A/600V. Wymień go na bezpiecznik o tych samych parametrach.

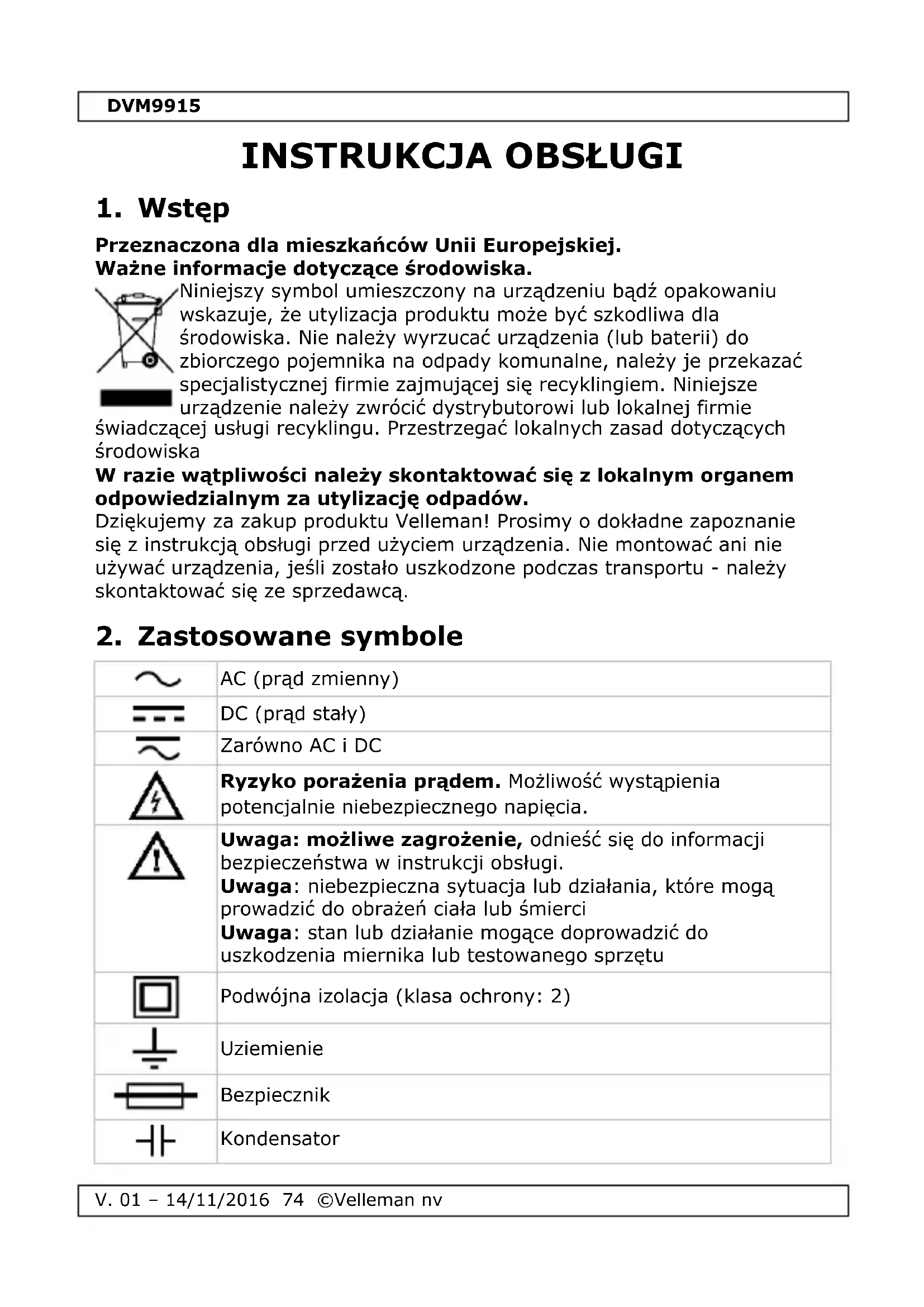

INSTRUKCJA OBSŁUGI DVM9915 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie

świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Zastosowane symbole

	AC (prąd zmienny)
	DC (prąd stały)
	Zarówno AC i DC
	Ryzyko porażenia prądem. Możliwość wystąpienia potencjalnie niebezpiecznego napięcia.
	Uwaga: możliwe zagrożenie, odnieść się do informacji bezpieczeństwa w instrukcji obsługi.Uwaga: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierciUwaga: stan lub działanie mogące doprowadzić do uszkodzenia miernika lub testowanego sprzętu
	Podwójna izolacja (klasa ochrony: 2)
	Uziemienie
	Bezpiecznik
	Kondensator

DVM9915

Dioda

Ciągłość

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Ten symbol wskazuje: Należy zapoznać się z instrukcją obsługi

Nieznajomość instrukcji obsługi może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci.

Ten symbol wskazuje: Niebezpieczeństwo

Niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci

Ten symbol wskazuje: Ryzyko wystąpienia niebezpieczeństwa/powstania szkód

Ryzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub śmierci

Ten symbol wskazuje: Uwaga; ważne informacje

Zignorowanie niniejszych informacji może prowadzić do niebezpiecznych sytuacji.

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejs: instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

Unikać zbyt niskich i wysokich temperatur, jak również dużych wahań temperatury. W przypadku przeniesienia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to zapobiec kondensacji i błędom pomiarowym.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.

DVM9915

	Urządzenie do stosowania w układach o stopniu zanieczyszczenia 2. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Urządzenie nie jest przeznaczone do zastosowań przemysłowych. Patrz §8 Stopień zanieczyszczenia.
	Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.
	Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.
	W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
	Jest to przyrząd pomiarowy do instalacji kategorii IV (KAT. IV). Patrz §7 Kategoria przepięciowa/instalacji.
	Należy dokładnie przeczytać niniejsze uzupełnienie oraz instrukcję. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
	Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.
	Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy.

4. Konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć przewody pomiarowe od gniazd.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w punkcie §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować materiałów ściernych ani rozpuszczalników. Używać wilgotnej szmatki i łagodnego detergentu.

5. Podczas użytkowania

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.

• Ze względów bezpieczeństwa nigdy nie przekraczać wartości granicznych. Wartości graniczne zostały oddzielnie wyszczególnione w specyfikacjach dla każdego zakresu pomiarowego.
• Nie dotykać nieużywanych złączy, jeżeli miernik jest podłączony do testowanego obwodu.
• Nie należy używać miernika do instalacji kategorii III (KAT. III) w przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa wynoszący 600 V powyżej uziemienia. Nie należy używać miernika do instalacji kategorii III (KAT. III) w przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa wynoszący 300 V powyżej uziemienia.
• Jeżeli rząd mierzonej wielkości jest nieznany przed pomiarem, ustawić pokrętło zakresu w pozycji maksymalnej.
• Przed przekręceniem pokrętła zakresu w celu zmiany funkcji należy odłączyć przewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub zasilaczach impulsowych należy pamiętać, że wysokie napięcia impulsowe występujące w punktach pomiarowych mogą spowodować uszkodzenie miernika.
• Zachować ostrożność przy pomiarach napięcia wyższego niż 60 Vdc lub 30 Vac rms. Podczas pomiaru palce muszą znajdować się poza krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiarów rezystancji, parametrów diod ani ciągłości w obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Niniejsze urządzenie jest ręcznym multimetrem cyfrowym 3 ½ zasilanym z baterii, służącym do pomiaru napięć DC i AC, prądu DC oraz rezystancji. Umożliwia również testowanie ciągłości obwodów, a także testowanie diod i tranzystorów Podświetlenie ekranu jest opcjonalne.

Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyświetlacz

3 34 cyfry, 7 segmentów, LCD: 65 x 36 mm

DVM9915

2. Pokrętło

Przełącznik służący do wyboru funkcji i żądanych zakresów, a także do włączania/wyłączania miernika.

3. Gniazdo "VΩmA"

Umieścić czerwony (dodatni) przewód pomiarowy w tym gnieździe, aby zmierzyć napięcie, rezystancję lub prąd (za wyjątkiem 15 A).

4. Gniazdo "COM"

Umieścić czarny (ujemny) przewód pomiarowy.

5. Gniazdo "15A"

Umieścić czerwony przewód pomiarowy w tym gnieździe, aby zmierzyć prąd maks. wynoszący 15 A.

7. Kategoria przepięciowa/instalacji

Multimetry cyfrowe są kategoryzowane według ryzyka występowania oraz poziomu przepięcia przejściowego, które może pojawić się podczas pomiaru. Stany przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane w układzie, np. na skutek uderzenia pioruna w linię wysokiego napięcia.

Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

KAT. I	Mierniki kategorii I są przeznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezpośredniego podłączenia do sieci, np. obwody urządzeń elektronicznych, sygnały sterujące itp.
KAT. II	Mierniki kategorii II są przeznaczone do pomiaru układów kategorii I oraz urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód znajduje się w odległości co najmniej 10 m od układu kategorii III lub 20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego, narzędzia przenośne itp.
KAT. III	Mierniki kategorii III są przeznaczone do pomiaru układów kategorii I i II oraz urządzeń jedno- lub wielofazowych, znajdujących się w odległości co najmniej 10 m od układu kategorii IV, oraz pomiaru parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).
KAT. IV	Mierniki kategorii IV są przeznaczone do pomiaru układów kategorii I, II i III oraz głównych źródeł zasilania. Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub podziemna) bezwzględnie należy używać mierników kategorii IV.

DVM9915

Uwaga:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna III (KAT. III) 600 V i IV (KAT. IV) 300 V. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

Urządzenie jest przeznaczone wyłącznie do pomiarów układów o napięciu maks. 600 V w kategorii III (KAT. III) i maks. 300 V w kategorii IV(KAT. IV

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczenia suche bez właściwości przewodzących. Zanieczyszczenia nie wywierają żadnego wpływu. (występują wyłącznie w obudowach hermetycznych).
Stopień zanieczyszczenia 2	Występują wyłącznie zanieczyszczenia bez właściwości przewodzących. Okazjonalnie może występować przejściowe przewodnictwo na skutek kondensacji (niniejsza kategoria obejmuje pomieszczenia mieszkalne i biurowe)
Stopień zanieczyszczenia 3	Występują zanieczyszczenia o właściwościach przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące.(środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów atmosferycznych).
Stopień zanieczyszczenia 4	Zanieczyszczenia powodujące stałe przewodzenie prądu – pyły przewodzące, deszcz lub śnieg (odkryte środowiska zewnętrzne, środowiska z wysokim poziomem wilgotności lub dużymi stężeniami drobnych cząstek).

Uwaga: Niniejsze urządzenie zostało opracowane zgodnie z normą EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia związane z

DVM9915

zanieczyszczeniem, które może wystąpić w stosowanych układach. Patrz powyższa tabela.

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia 2.

9. Specyfikacja

Urządzenie nie jest skalibrowane fabrycznie!

Przepisy dotyczące środowiska pracy:

Przyrząd może być stosowany wyłącznie do pomiarów w środowiskach

kategorii I, II, III i IV (patrz §7)

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu

zanieczyszczenia 2 (patrz §8)

Idealne warunki robocze:

temperatura: 0 °C - 40 °C (32 °F - 104 °F)

wilgotność względna: maks. 80 %

wysokość n.p.m.: maks. 2000 m (6560 st)

napięcie 600 V

zabezpieczenie bezpiecznikiem

F0,5 A/600 V, 5 x 20 mm

F15 A / 600 V 6 x 32 mm

zasilanie....1 x 9 V 6F22 (w zestawie)

wyświetlacz ....LCD, maks. wskazanie 3999

wymiary wyświetlacza 65 x 36 mm

przekroczenie zakresu......tak

brzęczyk ciągłości......tak

testowanie tranzystorów...... brak

wskaźnik niskiego poziomu baterii......tak

tryb przełączania zakresów ...... automatyczny/ręczny

zapamiętywanie danych...... tak

podświetlenie......tak

automatyczne wyłączanie ...... tak

wymiary.... 188 x 102 x 38 mm

waga (z bateria).... ± 325 g

warunki przechowywania

temperatura od -20°C do 60°C

wilgotność .... < 90 % RH

sonda pomiarowa ..... KAT. IV 600 V, 15 A; L = 90 cm (w zestawie)

9.1 NAPIĘCIE DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.
zakres	rozdzielczość	dokładność
400 V	0,1 mV	± (0,5 % w.m. + 2 cyfry)
4 V	1 mV
40 V	10 mV
400 V	100 mV
600 V	1 V	± (0,8 % w.m. + 2 cyfry)

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

Impedancja: 10 MΩ, > 100 MΩ - zakres 400 mV

9.2 NAPIĘCIE AC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.
zakres	rozdzielczość	dokładność
4 V	1 mV	± (0,8 % w.m. + 3 cyfry)
40 V	10 mV
400 V	100 mV
600 V	1 V	± (1,2 % w.m. + 3 cyfry)

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40-500 Hz

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

Impedancja: 10 MΩ

9.3 PRAD STALY DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.
zakres	rozdzielczość	dokładność
400 μA	0,1 μA	± (1,2 % w.m. + 2 cyfry)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA	± (2,0 % w.m. + 3 cyfry)
15 A	10 mA

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V, F15 A/600 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.4 PRAD ZMIENNY (AC)

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.

zakres	rozdzielczość	dokładność
400 μA	0,1 μA	± (1,5 % w.m. + 3 cyfry)
4000 μA	1 μA
40 mA	10 μA
400 mA	100 μA
4 A	1 mA	± (2,5 % w.m. + 5 cyfry)
15 A	10 mA

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40-500 Hz

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V, F15 A/600 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.5 REZYSTANCJA

	Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem
zakres	rozdzielczość	dokładność
400 Ω	0,1 Ω	± (1,0 % w.m. + 1 cyfra)
4 kΩ	1 Ω	± (1,0 % w.m. + 2 cyfry)
40 kΩ	10 Ω
400 kΩ	100 Ω
4 MΩ	1 kΩ
40 MΩ	10 kΩ	± (1,5 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V

9.6 POJEMNOŚĆ ELEKTRYCZNA

	Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem
40 nF	10 pF	± (3,0 % w.m. + 10 cyfry)
400 nF	100 pF	± (2,5 % w.m. + 5 cyfry)
4 μF	1 nF
40 μF	10 nF
100 μF	100 nF	± (5,0 % w.m. + 10 cyfry)

40 nF 10 pF ± (3,0 % w.m. + 10 cyfry)
400 nF 100 pF
4 μF 1 nF ± (2,5 % w.m. + 5 cyfry)
40 μF 10 nF
100 μF 100 nF ± (5,0 % w.m. + 10 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V

V. 01 - 14/11/2016 82 ©Velleman nv

9.7 TEST DIOD I CIĄGŁOŚCI OBWODU

	Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem
zakres	opis	warunki testowe
	wyświetlacz wskazuje przybliżone napięcie przewodzenia diody	prąd przewodzenia DC ± 1 mA napięcie wsteczne DC ± 1,5 V
	wbudowany brzęczyk włącza się przy rezystancji < 30 Ω	napięcie obwodu otwartego ± 0,5 V

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V

9.8 CZĘSTOTLIWOŚĆ

	Nie dokonywać pomiarów częstotliwości w obwodach znajdujących się pod napięciem.
zakres	rozdzielczość	dokładność
10 Hz	0,01 Hz	± (0,1 % w.m. + 5 cyfry)
100 Hz	0,1 Hz
1000 Hz	1 Hz
10 kHz	10 Hz
100 kHz	100 Hz
1000 kHz	1 kHz
10 MHz	10 kHz

Czułość: sygnał sinusoidalny o wartości skutecznej 0,6 V rms (10 MHz: 1,5 V rms)

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

9.9 WSPÓŁCZYNNIK WYPEŁNIENIA

	Nie dokonywać pomiarów współczynnika wypełnienia w obwodach znajdujących się pod napięciem.
zakres	dokładność
0,1-99,9 %	± (2,0 % w.m. + 2 cyfry)

Częstotliwość: < 10 kHz

Czułość: sygnał sinusoidalny o wartości skutecznej 0,6 V rms

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

9.10 TEMPERATURA

zakres	dokładność		rozdzielczość
°C	od -50 do 150 °C	± (3 °C + 1 cyfra)	1 °C
	150 do 800 °C	± (3 % + 1 cyfra)

czujnik NiCr-NiSi

Zabezpieczenie przeciążeniowe: bezpiecznik 0,5 A/600 V

10. Pomiar napięcia

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.
	Zachować szczególną ostrożność podczas pomiarów napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms.Podczas pomiaru palce należy umieścić poza krawędziami ochronnymi sond pomiarowych!

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Ustawić pokrętło w żądanej pozycji V ≈.
3. Nacisnąć "SELECT" i wybrać tryb pomiaru "AC" lub "DC".
4. Podłączyć przewody pomiarowe do testowanego obwodu.
5. Odczytać wartość napięcia na wyświetlaczu LCD.
6. W trybie pomiaru "AC" nacisnąć "Hz%", aby przeprowadzić pomiar częstotliwości lub współczynnika wypełnienia.

11. Pomiar prądu

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 V.
	Zachować szczególną ostrożność podczas pomiaru napięcia powyżej 60 VDC lub 30 VAC rms.Podczas pomiaru palce należy umieścić poza krawędziami ochronnymi sond pomiarowych!

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM" (do pomiarów w zakresie 400 mA i 15 A czerwony przewód należy przełączyć do gniazda "15A").
2. Ustawić pokrętło w żądanej pozycji μA ≈, mA ≈ lub A ≈.
3. Nacisnąć "SELECT" i wybrać tryb pomiaru "AC" lub "DC".
4. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć SZEREGOWO przewody pomiarowe.
5. Odczytać z ekranu LCD wartość prądu oraz biegunowość czerwonego przewodu pomiarowego.

DVM9915

1. W trybie pomiaru "AC" nacisnąć "Hz%", aby przeprowadzić pomiar częstotliwości lub współczynnika wypełnienia.

12. Pomiar rezystancji

Nie dokonywać pomiarów rezystancji na obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM" (czerwony przewód ma biegunowość dodatnią "+").
2. Ustawić pokrętło odpowiedniej pozycji zakresu "".Ω→
3. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać wartość z wyświetlacza LCD.
4. Jeżeli mierzona rezystancja jest częścią obwodu, przed przyłożeniem sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie kondensatory.

13. Pomiar pojemności elektrycznej

Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Ustawić pokrętło odpowiedniej pozycji zakresu "艹".
3. Podłączyć przewody pomiarowe do testowanego źródła i odczytać wartość z wyświetlacza LCD.
4. Jeżeli mierzona pojemność elektryczna jest częścią obwodu, przed przyłożeniem sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie kondensatory. Należy pamiętać, że podczas testowania kondensatora 100 μF występuje opóźnienie wynoszące ok. 15 sekund.

14. Test diod i ciągłości obwodu

Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM" (czerwony przewód ma biegunowość dodatnią "+").
2. Ustawić pokrętło w pozycji "Ω→".
3. Nacisnąć "SELECT" i wybrać tryb pomiaru parametrów diod "diode" lub ciągłości "continuity".

DVM9915

1. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody testowanej diody. Jeżeli rezystancja jest niższa niż ok. 30 Ω, brzęczyk wyemituje sygnał dźwiękowy.
2. Jeżeli mierzona dioda lub ciągłość jest częścią obwodu, przed przyłożeniem sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie kondensatory.

15. Pomiar częstotliwości i współczynnika wypełnienia

Nie dokonywać pomiarów częstotliwości lub współczynnika wypełnienia w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Ustawić pokrętło w pozycji "Hz".
3. Nacisnąć "Hz%" i wybrać tryb pomiaru częstotliwości "frequency" lub współczynnika wypełnienia "duty cycle".
4. Podłączyć przewody pomiarowe do testowanego źródła i odczytać wartość z wyświetlacza LCD.

16. Pomiar temperatury

1. Podłączyć czerwony wtyk bananowy do "Ω→", a czarny do "COM".
2. Ustawić pokrętło w pozycji "°C".
3. Umieścić sondę w miejscu, w którym ma zostać dokonany pomiar i odczytać wynik z ekranu LCD.

17. Inne funkcje

17.1 ZAPAMIĘTYWANIE DANYCH

Niezależnie od zakresu nacisnąć "D.H * , aby zablokować wartość na wyświetlaczu. Nacisnąć ponownie, aby wyjść z trybu zapamiętywania danych.

17.2 PODŚWIETLENIE

Niezależnie od zakresu przytrzymać przycisk "D.H ⚙" przez 2 sekundy, aby aktywować podświetlenie. Ponownie przytrzymać, aby wyjść z trybu podświetlenia.

17.3 POMIAR WZGŁĘDNY

Nacisnąć "REL", aby dez(aktywować) tryb pomiaru względnego. Funkcja ta nie ma zastosowania w trybie pomiaru częstotliwości "frequency" lub współczynnika wypełnienia "duty cycle".

17.4 AUTOMATYCZNE/REÇZNE PRZEŁĄCZANIE ZAKRESU

Naciskać przycisk "RANGE" do momentu wskazania przez wyświetlacz żądanego zakresu. Przytrzymać przycisk "RANGE" przez 2 sekundy, aby aktywować funkcję automatycznego przełączania zakresu.

Jeśli wyświetlacz wskazuje "OL", należy niezwłocznie wybrać wyższy zakres.

18. Wymiana baterii

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłączyć przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.

W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z gniazd pomiarowych.

• Gdy wyświetli się "[-+]", należy wymienić baterię.
- Bezpieczniki rzadko wymagają wymiany – przepalenie się bezpiecznika prawie zawsze jest wynikiem błędu ludzkiego.

Wymiana baterii:

• Wyłączyć miernik.
• Odkręcić dwie śruby na dole obudowy i delikatnie otworzyć.
• Wyjąć starą baterię i włożyć nową.
• Zamknąć obudowę i dokręcić śruby.

Bateria: 1 x 9 V 6F22, zwrócić uwagę na prawidłową biegunowość

Bezpieczniki: F0,5 A/600 V, 5 x 20 mm i F15 A/600 V, 6 x 32 mm

Przed uruchomieniem miernika upewnić się, że obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

19. Wykrywanie i usuwanie usterek

Jeżeli podczas pomiaru ciągłości urządzenie emituje sygnały dźwiękowe w sposób ciągły, oznacza to usterkę bezpiecznika F0,5 A/600 V.

Należy pamiętać, że niski poziom baterii może prowadzić do niewłaściwych wyników pomiarów. Baterię należy regularnie wymieniać.

(wskazówka: obniżona jasność podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie.

Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić

z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ładowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
