Type de produit	Station de soudage
Marque	Velleman
Modèle	VTSS5
Alimentation	230 V~, 50 Hz
Consommation maximale	50 VA
Plage de température	175°C ~ 480°C
Réglage de température	Électronique rotatif
Tolérance de température	5%
Sortie	Mise à la terre
Dimensions (L x l x h)	195 x 100 x 90 mm
Pannes de rechange compatibles	BITC7N1, BITC7N2, BITC7N3 (non incluses)
Matériau de la panne	Fer cuivré
Accessoires inclus	Support, éponge, panne
Utilisation	Intérieur uniquement
Nettoyage	Chiffon humide avec détergent doux ; ne pas immerger
Entretien de la panne	Nettoyer et étamer régulièrement ; éviter les abrasifs
Sécurité	Refroidissement automatique après extinction, mise à la terre, protection contre les brûlures
Garantie	24 mois (conditions générales Velleman)

FOIRE AUX QUESTIONS - VTSS5 VELLEMAN

Comment régler la température de la station VTSS5 ?

Utilisez le réglage rotatif (2) pour allumer l'appareil et sélectionner la température souhaitée entre 175°C et 480°C. La LED s'allume lorsque l'appareil est en marche.

Quelle est la température idéale pour souder avec de l'étain sans plomb ?

Pour l'étain sans plomb, la température de travail normale est de 300 à 360°C (572-680°F). Le point de fusion est d'environ 220°C.

Comment nettoyer la panne du fer à souder ?

Passez brièvement la panne sur l'éponge humide pour enlever les résidus. Pour un nettoyage en profondeur, utilisez de l'alcool isopropylique et du papier émeri grain 600-800, puis étamez à nouveau.

Pourquoi la station continue-t-elle de souffler après l'avoir éteinte ?

C'est normal : après extinction, un ventilateur de refroidissement souffle brièvement de l'air froid pour protéger l'élément chauffant. Ne débranchez pas l'appareil pendant cette phase.

Puis-je utiliser des pannes non d'origine sur la VTSS5 ?

Il est recommandé d'utiliser uniquement des accessoires d'origine Velleman, comme les pannes de rechange BITC7N1, BITC7N2 ou BITC7N3, pour garantir la sécurité et les performances.

Comment remplacer la panne du fer à souder ?

Dévissez l'écrou du fer, retirez l'ancienne panne, nettoyez le cylindre, placez la nouvelle panne et revissez l'écrou. Assurez-vous que l'appareil est débranché et refroidi.

Que faire si la panne ne chauffe pas ?

Vérifiez que la station est branchée et allumée, que le régulateur de température est réglé, et que la panne est correctement fixée. Si le problème persiste, contactez votre revendeur.

La station VTSS5 est-elle adaptée à la soudure sans plomb ?

Oui, la plage de température va jusqu'à 480°C, ce qui permet d'atteindre les températures nécessaires pour l'étain sans plomb (300-360°C en usage normal).

Comment étamer correctement la panne ?

Après nettoyage, appliquez un peu de soudure sur la panne à environ 200°C. Cela forme une couche protectrice qui améliore le transfert de chaleur et prolonge la durée de vie.

Où puis-je trouver les accessoires et pannes de rechange pour la VTSS5 ?

Les accessoires et pannes de rechange sont disponibles chez votre revendeur Velleman ou sur le site www.velleman.eu. Utilisez les références BITC7N1, BITC7N2 ou BITC7N3.

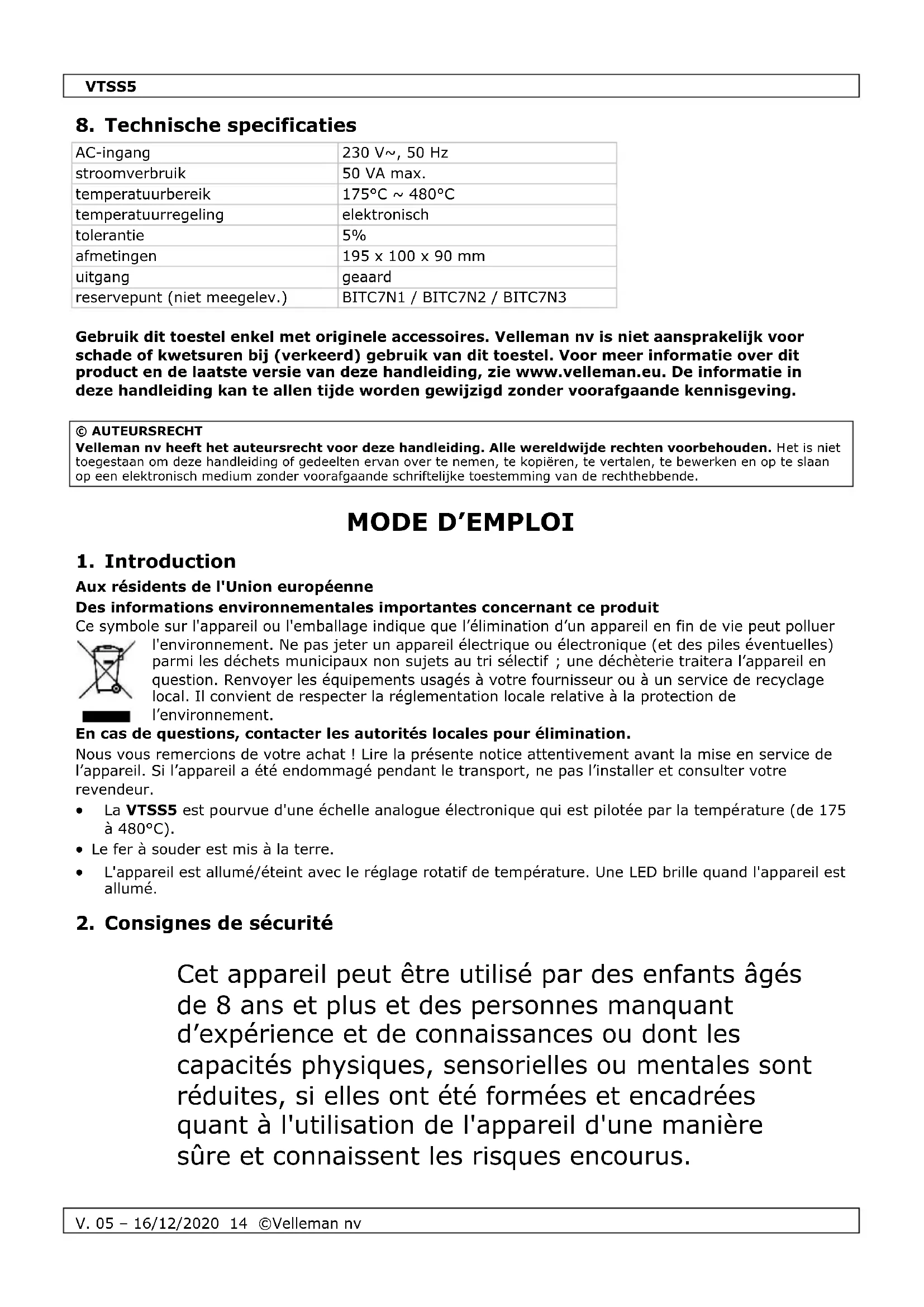

MODE D'EMPLOI VTSS5 VELLEMAN

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer

l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchèterie traitera l'appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

Nous vous remercions de votre achat! Lire la présente notice attentivement avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter tout revendeur.

La VTSS5 est pourvue d'une échelle analogue électronique qui est pilotée par la température (de 175 à 480°C). - Le fer à souder est mis à la terre. L'appareil est allumé/éteint avec le réglage rotatif de température. Une LED brille quand l'appareil est allumé.

2. Consignes de sécurité

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sure et connaissent les risques encourus.

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Utiliser à l'intérieur uniquement. Protégerez l'appareil de la pluie, de l'humidité, déclaboussures et des projections d'eau. Ne jamais placer d'objets contenant du liquide sur ou pres de l'appareil.

Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil; ne pas tirer sur le cable.

Attention! Après avoir éteint l'appareil, laisser le cable d'alimentation branché pendant quelques minutes. Après l'extinction de l'appareil, la fonction de refroidissement s'activera automatiquement et soufflera brièvement de l'air froid à travers l'élément chauffant. Cela protège l'élément chauffant contre des dommages et prolonge sa durée de vie. Ne pas débrancher l'appareil durant le refroidissement.

Le cable d'alimentation ne peut pas être serti ou endommagé.

Avertissement! Un cable d'alimentation endommagé doit être remplacé par le fabricant, un technicien ou une autre personne qualifiée pour éviter tout danger.

S'assurer que la tension réseau ne dépasse pas la tension indiquée dans les specifications. Brancher le cable d'alimentation sur une prise secteur appropriée avec mise à la terre.

Risque d'électrocution lors de l'ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. La réparation de

L'appareil doit être effectué par un technicien qualifié.

Ne pas utiliser l'appareil avec des mains mouillées.

Ne jamais utiliser l'appareil si le circuit est sous tension. Déconnecter l'alimentation du circuit et décharger tous les condensateurs.

Éviter l'usage à proximité de produits inflammables ou de gaz explosifs. La chaleur peut enflammer les produits combustibles, même s'ils ne sont pas visibles. Utiliser uniquement dans un endroit bien ventilé.

Un usage incorrect peut engendrer des risques d'incendie.

Ne pas toucher le support, la panne, etc. Risque de brûlures! Tenir la panne et l'air chaud à l'écart du corps, des vêtements ou de tout autre matériel inflammable. Ne pas diriger le fer à souder vers les

yeux. Utiliser des gants et/ou des outils thermorésistants lors de la manipulation du CI.

Toujours mettre le pistolet à souder dans le support entre les soudages. Toujours laisser refroidir l'appareil après chaque usage et avant le stockage.

Placer l'appareil sur une surface plane, stable et ignifuge.

AVERTISSEMENT! - Placer l'appareil dans le support lorsqu'il n'est pas utilisé. Ne jamais laisser l'appareil sans surveillance lorsqu'il est branché.

Ne jamais respirer les fumées de soudure. Les vapeurs dégagées durant le soudage sont nocives. Toujours travailler dans un endroit bien ventilé ou sous un extracteur. Éliminer les filtres de fumées et les résidus de soudure en respectant la réglementation locale relative à la protection de l'environnement.

Utiliser le fer à souder sur une surface thermorésistante. - Mettre le fer à souder dans le support après chaque usage. - Laisser refroidir la panne de manière naturelle et ne jamais l'immerger dans de l'eau.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de notice.

Utiliser cet apparéil uniquement à l'intérieur. Protéger de la pluie, de l'humidité et des projections d'eau. Ne jamais placer d'objet contenant un liquide sur l'appareil.

Protéger contre la poussière. Protéger contre la chaleur extrête. Veiller à ce que les fentes de ventilation ne soient pas bloquées.

Protéger contre les chocs et le Traitser avec circonception pendant l'opération.

• Se familiariser avec le fonctionnement avant l'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de cette notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ne branchez pas l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendez jusqu'à ce que l'appareil ait atteint la température ambiante avant de l'utiliser.

4. Description

Se référer aux illustrations à la page 2 de cette notice.

1	cordon d'alimentation	5	panne
2	régulateur de température	6	résistance
3	éponge	7	caoutchouc antidérapant
4	support	8	poignée

5. Instructions

Attention: cet outil doit être placé sur son support lorsqu'il n'est pas utilisé; ne laissez pas l'outil sans surveillance lorsqu'il est allumé.

5.1 Préparations

1. Placez l'embout porte-fer à souder [4] dans l'orifice qui lui est destiné.
2. Laissez l'éponge [3] absorber de l'eau. Laissez couler toute eau superflue avant de la mettre dans le baquet.
3. Placez la panne [5] dans le fer [6] et fixez-la avec l'écrou. Laissez refroidir la panne avant de la remplacer. Dévissez l'écrou et enlevez la panne. Contrôlez régulièrement si l'écrou est bien fixé. Vissez-le dans le cas contraire.

Remarque: n'utilisez jamais le fer sans la panne.

5.2 Connexion

Branchez la station [1] dans une prise de courant de 230V/50Hz. La LED d'alimentation s'allume et la station de soudage est prête à l'emploi.

5.3 Instauration de la température

1. Allumer l'appareil avec le réglage rotatif [2] et sélectionner la température désirée.
2. Réglez la température [2] entre le deuxième et le troisième niveau. Patientez quelques instants et faites fondre l'étain. Augmentez légèrement la température du fer [2] lorsque l'étain ne fond pas et réessayez.

5.4 Manipulation

• Un soudage correct se fait sous ces conditions : l'utilisation d'un fil de soudure approprié et une utilisation correcte de la station de soudage. Il est recommandé d'utiliser du fil de soudure pour électronique avec un noyau en colophane liquide. N'utilisez jamais de résines halogénées. Étammez la panne au préalable. Allumez la station et laissez fondre un rien de soudure sur la panne à une température d'environ 200°C (régulateur de température entre le deuxième et le troisième niveau). Un soudage parfait ne se fait qu'à une température correcte. Le fil de soudure ne fond pas à basse température et laisse des soudures impropres. À température trop élevée, le fil de soudure brûle. En plus, il se peut que le circuit imprimé ou les composants s'endommagent.
• La plupart des alliages de soudure dans le monde de l'électronique sont des alliages 60/40 (étain 60% - plomb 40%). Ci-dessous vous trouverez la température de travail de ce type de soudure, une température qui varie selon le fabricant. Cependant, la vente et l'utilisation d'étain avec plomb est, par la norme RoHS, interdite en Union européenne. L'étain sans plomb nécessite une température plus élevée de chaque 30°C (54°F).

	étain avec plomb	étain sans plomb
Point de fusion	215°C (419°F)	220°C (428°F)
Opération normale	270-320°C (518-608°F)	300-360°C (572-680°F)
Usage dans la production	320-380°C (608-716°F)	360-410°C (680-770°F)

La panne (fournie) est composée de fer cuivré. Un usage correct garantit une longue durée de vie. Nettoyez la panne avant l'utilisation en la passant brièvement sur l'éponge humide. Les restes de soudure, oxydation et autres impuretés attachés à la panne se détachent et ne seront pas soudés. Après avoir utilisé le fer à souder, nettoyez, étamez la panne avant de la déposer dans l'embout. Il est important d'étamer la panne pour qu'elle reste 'active'.

5.5 Utilisation

Ne pas appuyer trop fort sur la panne pendant le (des) soudage pour éviter tout endommagement.

6. Entretien de la panne

• Les fers à souder et à dessouder utilisent des températures très élevées. Débranche l'appareil avant de le nettoyer.
• Enlevez et nettoyez la panne après chaque usage intensif. Nettoyez la panne chaque jour en cas d'une utilisation fréquente.
• N'oubliez pas d'étamer la panne avant de la replacer dans son support, avant de débrancher l'appareil ou lors d'une longue période d'inactivité. Avant de commencer, vous devez nettoyer la panne à l'aide d'une éponge mouillée ou de notre nettoyant (réf VTSTC).

La durée de vie de la panne sera raccourcie si vous employez des températures excessives (qui dépassent donc 400°C ou 750°F). N'appuyez pas trop fort sur la panne pendant le soudage pour éviter tout endommagement. - Évitez l'usage de limes et de matières abrasives lors du nettoyage de la panne. - Évitez l'usage de fondants acifères ou de fondants qui contiennent du chlorure. N'utilisez que des fondants résineux. - Enlevez des couches d'oxyde en polissant prudemment avec du papier d'émeri avec un grain de 600 à 800. Vous pouvez également utiliser de l'alcool isopropyle et appliquer par la suite une nouvelle couche protectrice de soudure. - Ne mouillez l'éponge qu'avec de l'eau.

Important

Nettoyez la panne journalièrement. Enlevez toute soudure superflue de la panne et du dispositif de verrouillage. Sinon, vous risquez de faire fondre soit la panne et l'objet d'échauffement, soit la panne et son dispositif de verrouillage.

7. Entretien

Remarque: Avant de nettoyer ou de remplacer la panne, il est nécessaire d'éteindre et de débrancher la station. Attendez que la station ait atteint la température de la pièce pour ne pas courir le risque de vous brûler. Vous risquez d'endommager l'appareil s'il reste branché sans que la panne soit replacée.

• Dévissez l'écrou du fer à souder et enlevez toute trace de rouille dans le cylindre du fer. N'enlevez pas la panne pendant le soudage (risque de brûlures). Si la panne se détache du fer, débranchez la station du réseau et laissez refroidir le fer jusqu'à ce qu'il ait atteint la température de la pièce avant de desserrer l'écrou.
• Une fois la panne enlevée, vous devez serrer la poussière du support de la panne. N'oubliez pas de protégerez vos yeux! Remplacez la panne et serrez la vis au moyen d'une pince afin d'éviter tout contact avec des surfaces chaudes. ATTENTION: si la vis est trop serrée, vous risquez d'endommager l'élément ou de faire fondre l'élément et la panne.
• Nettoyez le fer à souder et la station à l'aide d'un chiffon humide et un peu de détergent. Ne jamais immerger les composants dans un liquide quelconque et veillez à ce qu'aucun liquide ne pénètre à l'intérieur du boîtier. Ne pas utiliser de solvants.
• Contactez votre revendeur ou votre agent en cas de station de soudage défectueuse.

8. Spécifications techniques

entrée CA	230 V~, 50 Hz
consommation	50 VA max.
plage de température	175°C ~ 480°C
réglage de température	électronique
tolération	5%
dimensions	195 x 100 x 90 mm
sortie	mise à la terre
panne de rechange (non incl.)	BITC7N1 / BITC7N2 / BITC7N3

N'employer cet appareil qu'avec des accessoires d'origine. SA VELLEMAN ne sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect) de cet appareil. Pour plus d'information concernant cet article et la première version de cette notice, visiter notre site web www.velleman.eu. Toutes les informations représentées dans cette notice peuvent être modifiées sans notification préalable.

SA Velleman est l'ayant droit des droits d'auteur pour cette notice. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

Garantie de service et de qualité velleman

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays. Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'ue)

• tout produit grand public est garantie 24 mois contre tout vice de production ou de matériel à partir de la date du jour d'acquisition effective;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.
• tout dommage direct ou indirect survenu à l'article après livraison (p. ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p. ex. perte de données) et une indemnisation éventuelle pour perte de revenus;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p. ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée);
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc.;
• tout dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle);
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente de celle pour laquelle il a été initialement prévu comme décrite dans la notice;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman®; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut);
• Tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur;
• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
