INSTRUKCJA OBSŁUGI VTSS5 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów. Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

• Urządzenie wyposażone jest w elektroniczną, regulowaną temperaturą skalę analogową od 175 do 480°C.VTSS5

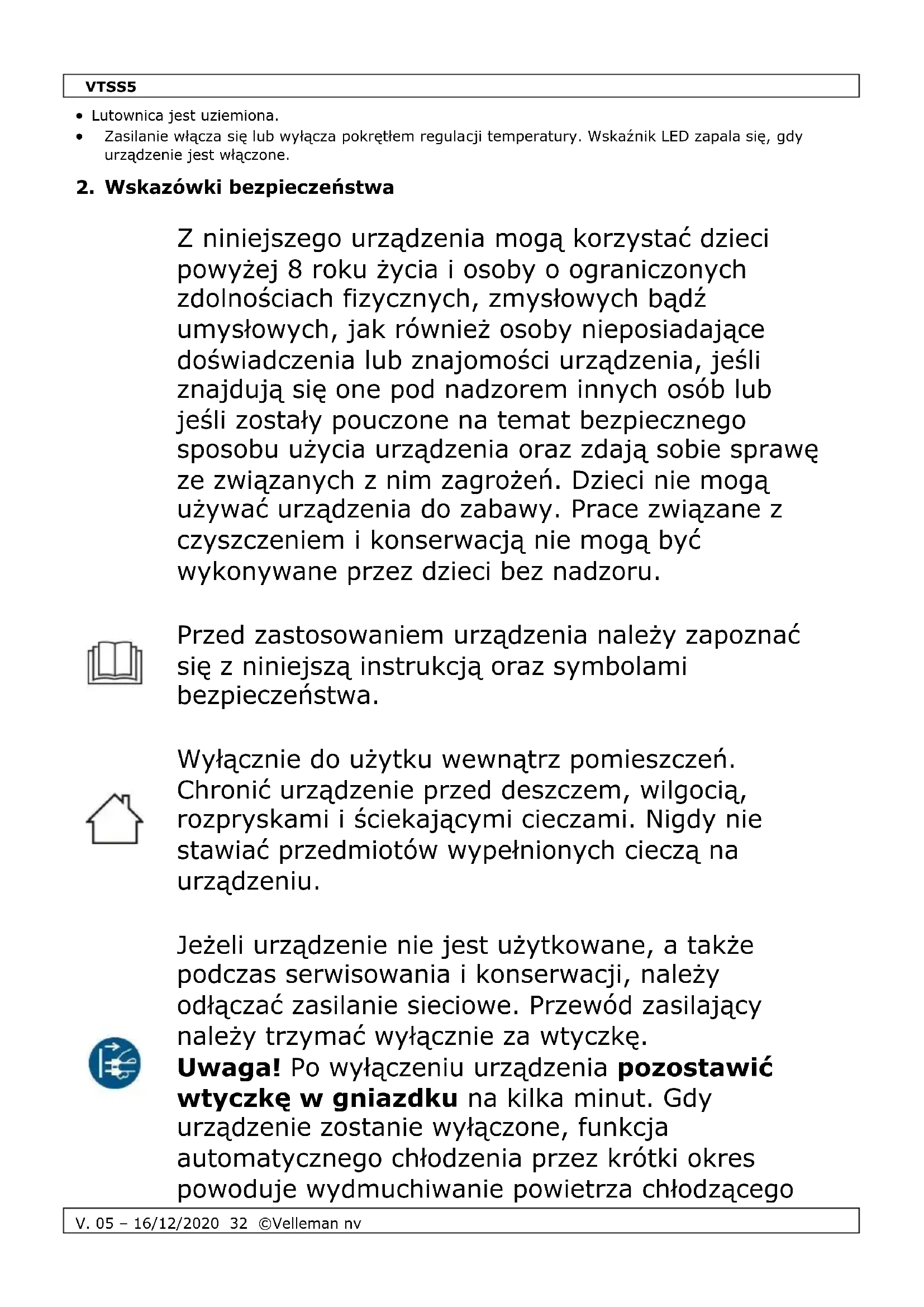

V. 05 – 16/12/2020 32 ©Velleman nv

• Lutownica jest uziemiona.

• Zasilanie włącza się lub wyłącza pokrętłem regulacji temperatury. Wskaźnik LED zapala się, gdy urządzenie jest włączone.

2. Wskazówki bezpieczeństwa

Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie mogą używać urządzenia do zabawy. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci bez nadzoru.

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.

Jeżeli urządzenie nie jest użytkowane, a także podczas serwisowania i konserwacji, należy odłączać zasilanie sieciowe. Przewód zasilający należy trzymać wyłącznie za wtyczkę. Uwaga! Po wyłączeniu urządzenia pozostawić wtyczkę w gniazdku na kilka minut. Gdy urządzenie zostanie wyłączone, funkcja automatycznego chłodzenia przez krótki okres powoduje wydmuchiwanie powietrza chłodzącegoVTSS5

V. 05 – 16/12/2020 33 ©Velleman nv

przez rurę elementu grzejnego. Pozwala to chronić element grzejny przed uszkodzeniem i wydłuża jego żywotność. Podczas procesu chłodzenia nie należy odłączać zasilania.

Nie zaginać przewodu zasilającego i chronić przed uszkodzeniami. Uwaga! Uszkodzony przewód zasilający musi być wymieniony przez producenta, przedstawiciela serwisu producenta lub wykwalifikowaną osobę, aby uniknąć zagrożenia. Należy upewnić się, że napięcie nie przekracza wartości określonej w specyfikacjach niniejszej instrukcji. Umieścić wtyczkę zasilania w odpowiednim, uziemionym gniazdku. Ryzyko porażenia prądem po otwarciu pokrywy. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. Nie rozmontowywać ani nie otwierać obudowy samodzielnie. Naprawę urządzenia powierzyć wykwalifikowanemu personelowi. Nie obsługiwać urządzenia mokrymi rękami.

Nigdy nie używać urządzenia na obwodach elektronicznych znajdujących się pod napięciem. Upewnić się, że zasilanie w obrabianych przedmiotach jest odłączone, a kondensatory są rozładowane.

Nie używać w pobliżu materiałów łatwopalnych i atmosferach wybuchowych. Ciepło może spowodować zapłon łatwopalnych materiałów, nawet, gdy są niewidoczne. Używać jedynie w odpowiednio wentylowanych pomieszczeniach.VTSS5

Nieprawidłowe użycie grozi pożarem. Nie dotykać trzonka, grotów ani pistoletu na gorące powietrze - może to spowodować poważne oparzenia. Końcówki należy trzymać z dala od ciała, odzieży lub innych materiałów łatwopalnych. Nie kierować pistoletu w stronę oczu. Do podnoszenia zespołu PCB używać rękawic i/lub narzędzi termoodpornych, aby zapobiec oparzeniom. Zawsze odkładać lutownice i pistolet odpowiednie podstawki; urządzenie po użyciu, a przed schowaniem, należy pozostawić do schłodzenia. Umieścić urządzenie na poziomej, stabilnej i ognioodpornej powierzchni roboczej.

UWAGA! - nieużywane narzędzie należy umieścić na podstawce; nie pozostawiać włączonego urządzenia bez nadzoru.

Nie wdychać oparów lutowniczych. Pary uwalniane podczas lutowania są szkodliwe. Z tego względu stacji lutowniczej należy używać wyłącznie w dobrze wentylowanych pomieszczeniach lub pod wyciągiem (odsysacz oparów lutowniczych). Filtry oparów oraz pozostałości lutu należy usuwać zgodnie z lokalnymi przepisami.

• Używać lutownicy na żaroodpornym stole roboczym.

• Po użyciu umieścić lutownicę w stojaku.

• Gorącą lutownicę należy pozostawić do naturalnego schłodzenia, nie zanurzać w wodzie.VTSS5

V. 05 – 16/12/2020 35 ©Velleman nv

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Nigdy nie stawiać przedmiotów wypełnionych cieczą na urządzeniu.

Chronić urządzenie przed zbyt wysoką temperaturą i pyłem. Otwory wentylacyjne nie mogą być zablokowane.

Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.

• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

• Nie włączać urządzenia tuż po tym, jak zostało narażone na zmiany temperatury. Chronić urządzenie przed uszkodzeniem, pozostawiając je wyłączone do momentu osiągnięcia temperatury pokojowej.

Patrz rysunki na stronie 2 niniejszej instrukcji.

podstawka pod lutownicę

Uwaga: nieużywane narzędzie należy umieścić na podstawce; nie pozostawiać włączonego urządzenia bez nadzoru.

1. Umieścić podstawkę pod lutownicę [4] w odpowiednim otworze w obudowie stacji lutowniczej.

2. Sprawdzić, czy gąbka [3] jest całkowicie nasączona czystą wodą i nie kapie, zanim zostanie

umieszczona w miejscu na gąbkę.

3. Podłączyć grot [5] do trzonka [6] , a całość do lutownicy za pomocą nakrętki. Wymieniać grot tylko

po schłodzeniu lutownicy. Zwolnić nakrętkę i delikatnie usunąć grot. Regularnie sprawdzać śruby i dokręcać je w miarę potrzeby. Uwaga: Nigdy nie używać lutownicy bez grotu.

5.2 Podłączenie elektryczne

Podłączyć przewód zasilający [1] do zasilania (230V/50Hz). Włącza się dioda LED zasilania i stacja lutownicza jest gotowa do użycia.

5.3 Ustawianie temperatury

1. Włączyć urządzenie i ustawić żądaną temperaturę przy użyciu pokrętła regulacji [2] na przednim

2. Ustawić regulator temperatury [2] między drugą a trzecią podziałką, odczekać chwilę i spróbować

stopić trochę lutu. Jeśli lut nie topi się płynnie, obrócić regulator temperatury [2] trochę dalej w prawo, odczekać chwilę i spróbować ponownie, dopóki się nie stopi.VTSS5

• Warunkiem uzyskania gładkich spoin jest zastosowanie odpowiedniego lutu i właściwe użytkowanie stacji lutowniczej. Zalecamy stosowanie lutów z topnikiem żywicznym. W żadnym wypadku nie należy używać lutów zawierających fluorowce. Przed pierwszym użyciem należy ocynować grot. Włączyć stację lutowniczą i nałożyć trochę lutu na grot w temperaturze 200°C (regulator temperatury między podziałką 2 i 3). Idealne spoiny można uzyskać tylko w odpowiedniej temperaturze lutowania. Jeśli temperatura lutowania jest zbyt niska, lut nie roztopi się w wystarczającym stopniu, co spowoduje, że spoiny będą nierówne (zimne). Przy zbyt wysokiej temperaturze lut może się spalić, a lut cynowy nie popłynie. Istnieje też niebezpieczeństwo uszkodzenia PCB lub podzespołów. Gładkie spoiny można uzyskać tylko przy idealnym dostosowaniu temperatury grotu do rodzaju lutu.

• Najczęściej stosowane w przemyśle elektronicznym stopy do lutowania składają się w 60 % z cyny a w 40 % z ołowiu. Temperatura robocza tego typu lutu określona jest w poniższej tabeli i może się różnić w zależności od producenta. Niemniej jednak, aby spełnić wymagania RoHS, tego typu luty zostały wycofane i zastąpione przez luty bezołowiowe, których temperatura robocza jest o ± 30 °C (54 °F) wyższa.

lut ołowiowy bezołowiowy Temperatura topnienia 215°C (419°F) 220°C (428°F) Normalna praca 270-320°C (518-608°F) 300-360°C (572-680°F) Praca na linii produkcyjnej 320-380°C (608-716°F) 360-410°C (680-770°F)

Dołączony grot jest wykonany z pokrytego miedzią żelaza. Grot ten jest bardzo trwały przy prawidłowym użytkowaniu. Tuż przed użyciem oczyścić grot, wycierając o wilgotną gąbkę. Pozwoli to usunąć resztki nieodparowanego lutu, tlenków lub innych zanieczyszczeń.

• Przed odłożeniem na podstawkę lutownicę należy ponownie oczyścić i nałożyć świeży lut. Na grocie należy pozostawić pewną ilość lutu, w przeciwnym wypadku po pewnym czasie lut przestanie trzymać się grotu.

Podczas lutowania nie naciskać zbyt mocno na grot: nie poprawia to wymiany ciepła i może uszkodzić grot.

6. Konserwacja grotu

• Lutowanie odbywa się w bardzo wysokiej temperaturze. Podczas konserwacji należy upewnić się, że urządzenie jest wyłączone.

• Po intensywnym lub umiarkowanym użytkowaniu należy zdjąć grot i wyczyścić. Jeśli stacja jest często używana, zaleca się codziennie czyszczenie grotu.

• Przed odłożeniem na podstawkę należy każdorazowo ocynować grot, zanim stacja zostanie wyłączona lub będzie przechowywana przez dłuższy okres czasu. Wytrzeć grot o zwilżoną gąbkę lub użyć czyścika do grotów (ref. VTSTC) przed uruchomieniem urządzenia.

• Zbyt wysokie temperatury (powyżej 400 °C lub 750 °F) skracają żywotność grotu.

• Nie naciskać zbyt mocno na grot podczas lutowania, gdyż może to spowodować uszkodzenie.

• Nigdy nie czyścić grotu pilnikiem ani materiałami ściernymi.

• Nie używać topnika zawierającego chlorek lub kwas. Stosować jedynie topniki żywiczne.

• Jeśli utworzyła się powłoka tlenkowa, należy ją ostrożnie usunąć, polerując płótnem ściernym o ziarnistości 600-800 lub przy użyciu alkoholu izopropylowego, a następnie nałożyć nową warstwę ochronną lutu.

• Gąbkę należy zwilżać wyłącznie wodą. WAŻNE Należy codziennie zdejmować i czyścić grot. Podczas montażu nowego grotu należy usunąć nadmiar lutu z nakrętki tulei mocującej grot.

Uwaga: Przed czyszczeniem i wymianą grotu należy wyłączyć stację lutowniczą i odłączyć od sieci. Upewnić się, że lutownica jest schłodzona do temperatury pokojowej, w przeciwnym razie może spowodować ciężkie oparzenia! Stacja lutownicza może ulec uszkodzeniu, jeśli system pozostanie włączony, a usunięty grot nie zostanie wymieniony na inny.VTSS5

V. 05 – 16/12/2020 37 ©Velleman nv

• Odkręcić nakrętkę na lutownicy i wyjąć grot. Jeśli w cylindrze powstała rdza, należy ją wyczyścić. Nigdy nie próbować usuwać grotu podczas użytkowania (niebezpieczeństwo oparzenia). Jeśli podczas użytkowania grot się zluzuje, wyłączyć stację lutowniczą i poczekać, aż lutownica schłodzi się do temperatury pokojowej. Następnie dokręcić nakrętkę.

• Po wyjęciu grotu należy usunąć pył tlenkowy (poprzez przedmuchiwanie), który może zbierać się w oprawce grotu. Należy zachować ostrożność, aby pył nie dostał się do oczu. Założyć grot i dokręcić śrubę. Można użyć kombinerek, aby uniknąć kontaktu z gorącymi powierzchniami, jednakże należy zachować ostrożność, ponieważ zbyt mocne dokręcenie może spowodować uszkodzenie elementu lub doprowadzić do stopienia grotu z elementem.

• Zewnętrzną pokrywę lutownicy oraz stacji można czyścić wilgotną szmatką przy użyciu małych ilości płynnego detergentu. Nigdy nie zanurzać urządzenia w cieczy, nie dopuścić, aby ciecz dostała się pod obudowę stacji. Nigdy nie używać rozpuszczalnika do czyszczenia obudowy.

• Jeśli kolba lutownicza lub stacja są wadliwe lub jeśli z jakiegoś powodu nie działają normalnie, należy zwrócić system do działu serwisowego autoryzowanego sprzedawcy lub przedstawiciela serwisowego.

8. Specyfikacja techniczna

wejście AC 230 V~, 50 Hz pobór mocy 50 VA maks. zakres temperatury 175°C ~ 480°C regulacja temperatury elektroniczna tolerancja

wymiary 195 x 100 x 90 mm wyjście uziemione grot zapasowy (nie załącz.)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności w przypadku uszkodzeń lub obrażeń ciała powstałych w wyniku (nieprawidłowej) obsługi urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.
