MODE D'EMPLOI CCD4520ProS SCHEPPACH

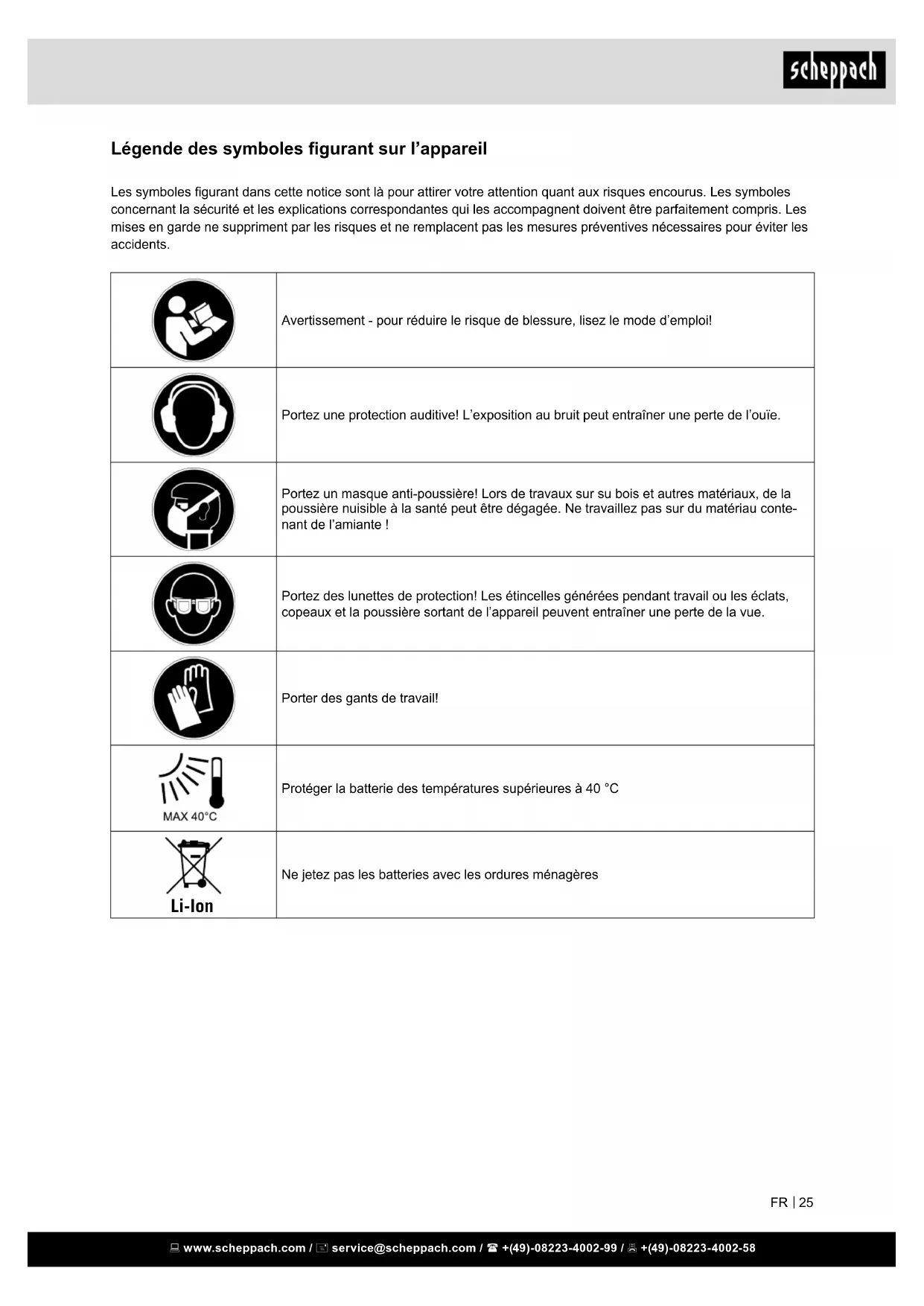

Légende des symboles figurant sur l'appareil

Les symboles figurant dans cette notice sont là pour attirer votre attention quant aux risques encourus. Les symboles concernant la sécurité et les explications correspondantes qui les accompagnent doivent être parfaitement compris. Les mises en garde ne suppriment pas les risques et ne remplacent pas les mesures préventives nécessaires pour éviter les accidents.

	Avertissement - pour réduire le risque de blessure, lisez le mode d'emploi!
	Portez une protection auditive! L'exposition au bruit peut entraîner une perte de l'ouïe.
	Portez un masque anti-poussière! Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel au contant de l'amiate!
	Portez des lunettes de protection! Les étincelles générespendant travail ou les éclats, copeaux et la poussière-sortant de l'appareil peuvent entraîner une perte de la vue.
	Porter des gants de travail!
MAX 40°C	Protéger la batterie des températures supérieures à 40 °C
Li-Ion	Ne jetez pas les batteries avec les ordures ménagères

1. Description de l'appareil (Fig. 1) 27
2. Étendue de la livraison 27
3. Utilisation conforme 27
4. Consignes de sécurité 28
5. Autres avertissements de sécurité 29
6. Risques résiduels 30
7. Données techniques 31
8. Deballage 31
9. Structure 31
10. Mise en service 31 12. Nettoyage 33
11. Stockage 33
12. Maintenance 33
13. Mise au rebut et recyclage 33
14. Dépannage 34

Constructeur:

scheppach

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouvelle machine.

Remarque:

Selon la loi en vigueur sur la responsabilité pour les produits, le fabricant n'est pas tenu responsable pour tous endommagements de cet appareil ou tous dommages résultat de l'exploitation de cet appareil, dans les cas suivants:

• Maniement incorrect,
• Non-respect des instructions de service,
• Travaux de réparation réalisés par tiers, par du personnel qualifié non autorisé,
• Montage et remplacement de pièces de rechange neêtre pas des pièces d'origine,
• Utilisation non conforme,
• Pannes de l'installation électrique en cas de non-respect des prescriptions ELECTRIQUES et des dispositions VDE 0100, DIN 57113 / VDE 0113.

Conseils :

Lire les instructions de service dans leur intégralité avant le montage et la mise en route.

Ces instructions de service ont pour but de faciliter l'initiation à la machine et de décrire ses conditions de service réputées conformes.

Les instructions de service contiennent d'importantes consignes pour un travail sûr, compétent et rentable avec la machine. Elles indiquent comment éviter des dangers et des frais inutiles pour des réparations, comment réduire les temps d'arrêt et comment augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité figurant dans ces instructions de service, il faut respecter strictement les prescriptions relatives à l'exploitation de la machine en vigueur dans le pays respectif.

Les instructions de service, insérées dans un sachet plastique pour les protéger contre la saleté et l'humidité, doivent être gardées près de la machine. Elles doivent être lues par chaque opérateur avant qu'il ne commence à travailler et elles doivent être minutieusement respectées.

Seules des personnes ayant été instruites sur l'utilisation de la machine et informées des dangers possibles ont le droit de travailler sur la machine. Il faut respecter l'âge minimum.

En plus des consignes de sécurité figurant dans les présentes instructions de service et des prescriptions particulières en vigueur dans notre pays, il faut respecter

respecter les règles techniques généralement reconnues pour l'utilisation de machines pour le travail du bois.

Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviennent en raison d'un non-respect de cette notice et des consignes de sécurité.

2. Description de l'appareil (fig. 1)

1. Commutateur de sélection de vitesse
2. Commutateur de changement de direction / blocage
3. Commutateur MARCHE / ARRET / réglage de vitesse
4. Fixation de sangle
5. Bloc accu
6. Touche de déverrouillage du bloc accu
7. Lampe de travail à DEL
8. Présélection du couple de serrage
9. Mandrin
10. Chargeur rapide

3. Étendue de la livraison

• Perceuse-visseuse sans fil - Traduction des instructions d'origine - 2AH batterie
• Chargeur

4. Utilisation conforme

Remarque: conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

L'utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d'utilisation du mode d'emploi.

Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu'elle implique.

En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupuleuse possible.

Toutes les autres règles de médecine du travail et de sécurité doivent être respectées.

Toute modification de la machine annule toute garantie du fabricant pour les dommages en résultant.

La machine doit uniquement être exploitée avec les accessoires et les outils d'origine du fabricant.

Les instructions de sécurité, d'utilisation et d'entretien du fabricant, ainsi que les dimensions indiquées dans les caractéristiques techniques, doivent être observées.

Remarque: conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

L'appareil est donc destiné à être utilisé par des adultes. Les jeunes de plus de 16 ans ne doivent utiliser l'appareil que sous surveillance. Le fabricant décline toute responsabilité pour tous dommages résultant de l'utilisation non conforme à sa destination ou incorrecte de l'appareil.

N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. L'appareil n'est pas conçu pour un usage professionnel. Toute utilisation autre ou modification de l'appareil est considérée comme non conforme et s'accompagne de risques d'accident non négligeables. Le fabricant n'assume aucune responsabilité pour les dommages résultant d'une utilisation non conforme à l'utilisation prévue.

5. Consignes de sécurité

AVERTISSEMENT! Lisez et consultez toutes les consignes de sécurité, conseils, photos descriptives et caractéristiques concernant cette machine.

Le non-respect des consignes et des instructions de sécurité peut provoquer un choc électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité ainsi que les instructions d'utilisation pour l'avenir.

Le terme «outil électrique» utilisé dans les consignes de sécurité se réfère à des outils électriques raccordés au secteur (avec un câble d'alimentation) ou utilisés avec une batterie (sans câble d'alimentation).

Sécurité du poste de travail

a. Veillez à ce que votre zone de travail soit propre et bien éclairée. Le désordre et un éclairage insuffisant peuvent être à l'origine d'accidents. b. Ne pas utiliser l'appareil dans une atmosphère explosive contenant des liquides, des gaz ou des poussières inflammables. Les étincelles produites par les outils électriques peuvent faire exploser la poussière ou les gaz. c. Tenir les enfants et les autres personnes à l'écart lors de l'utilisation de cet outil électrique. Toute distraction peut vous faire perdre le contrôle de l'appareil.

2) Sécurité électrique

a. La fiche de branchement secteur de l'appareil doit s'enficher aisément dans la prise de courant. La fiche ne doit jamais être modifiée. Ne pas utiliser d'adaptateur avec des appareils reliés

à la terre. Une fiche intacte et une prise de courant ajustées permettent de réduire les risques d'électrocution.

b. Éviter tout contact physique avec les surfaces reliées à la terre, par ex. conduites, chauffages, jour et égratignures. Risque élevé d'électrocution lorsque vous êtes relié à la terre. c. Ne pas exposer cet appareil à la pluie, ni à l'humidité. L'infiltration d'eau dans un appareil électrique augmente les risques d'électrocution. d. Ne jamais utiliser le câble de manière non conforme, pour porter l'appareil ou le suspendre, voir pour débrancher la fiche secteur de la prise de courant. Tenir le câble à l'écart de toute source de chaleur, d'arêtes coupantes ou de parties mobiles de l'appareil. Un câble tordu ou enchevêtré augmente les risques d'électrocution. e. Lorsque vous utilisez un outil électrique en plein air, uniquement utiliser un câble de rallonge homologué pour l'usage à l'extérieur. L'utilisation d'un câble de rallonge homologué pour l'usage en plein air réduit les risques d'électrocution. f. Si l'utilisation de l'outil électrique dans une ambiance humide est incontournable, il faut utiliser un disjoncteur différentiel. L'usage d'un disjoncteur différentiel réduit les risques de décharge électrique.

3) Sécurité personnelle

a. Soyez toujours attentif et vigilant quel que soit la tâche executée et procédez toujours avec prudence lors du travail avec un outil électrique. Ne pas utiliser l'appareil si vous n'êtes pas concentré ou fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Le moindre instant de distraction lors de l'utilisation de l'appareil peut causer de sérieuses blessures. b. Portez une tenue de protection personnelle et toujours des lunettes de protection. Le port d'équipement personnel de protection tel que masque antipoussières, chaussures de sécurité antidéraptantes, casque ou protection auditive, selon le type et l'utilisation de l'appareil électrique, diminue les risques de blessures. c. Éviter toute mise en marche involontaire. Vérifier que l'outil électrique est éteint avant de le raccorder à l'alimentation électrique, le déplacer ou le transporter. Lors du transport de l'appareil, si le doigt est sur l'interrupteur MARCHE / ARRET ou si l'appareil est allumé, vous risquez de provoquer des accidents. d. Avant de mettre en marche l'appareil, il faut retirer les outils de réglage ou les clés à vis. Un outil ou une clef prise dans un élément en rotation peut provoquer des blessures.

e. Ne pas se précipiter. Éviter toute position anormale. Veiller à avoir des appuis fermes et à contrôler votre équilibre à tout moment. Ceci vous permet de mieux contrôler l'appareil, surtout en cas de situations inattendues. f. Porter des vêtements adéquats. Ne pas porter de vêtements ou bijoux amples. Tenir les cheveux, vêtements et gants à l'écart des pièces mobiles. Les cheveux longs dénoués, les bijoux et vêtements amples peuvent être happés par les parties mobiles. g. Si les dispositifs d'aspiration et de récupération des poussières sont montés, il faut veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation de ces dispositifs réduit les dangers causés par les poussières. h. Ne vous considérez jamais en sécurité et ne vous surestimez pas en négligeant les règles de sécurité applicables lors de l'utilisation d'outils électriques, même si vous avez une grande habitude d'utilisation de cet outil électrique. Une négligence lors de l'utilisation de cet outil peut être à l'origine de graves blessures.

4) Manipulation prudente et usage d'outils ELECTRIQUES

a. Ne pas surcharger l'appareil. Utiliser l'outil électrique ajustat pour réaliser votre travail. L'outil ajustat vous permet de mistréux travailler et en toute sécurité dans la plage de puissance prescrite. b. Ne pas utiliser un outil électrique si son interrupteur est défectueux. Un outil électrique dont l'allumage et l'extinction ne fonctionnent plus correctement est dangereux et doit être réparé. c. Débrancher la fiche électrique de la prise de courant avant d'ajuster l'outil, de changer des accessoires ou de ranger l'appareil. Cette mesure de précaution empêche toute remise en marche involontaire de l'appareil. d. Ranger les outils électriques inutilisés hors de portée des enfants. Ne jamais laisser des personnes sans expérience ou qui n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux dans les mains de personnes sans expérience. e. Entretenez l'appareil avec soin. Contrôler si les parties mobiles fonctionnent irréprochablement et ne coincent pas, si des pièces sont cassées ou endommagées, ainsi que le bon fonctionnement de l'appareil. Faire réparer les pièces endommagées avant de réutiliser l'appareil. Les outils électriques mal entretenus sont à l'origine de nombreux accidents. f. Toujours conserver les outils de coupe tranchants et propres. Un outil de coupe tranchant et bien entretenu se coince moins et est plus facile à guider.

g. Utiliser l'outil électrique, les accessoires, les outils d'usinage, etc., conformément à ces instructions et aux spécifications de l'outil. Tenir compte des conditions de travail et de la tâche à exécuter. L'usage d'outils électriques dans un but différent de celui prescrit peut être à l'origine de situations dangereuses. h. Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'outil électrique dans les situations inattendues.

5) Entretien

a. Veillez à ce que les poignées et surfaces de préhension restent sèches, propres et nettes d'huile ou de graisse. Les poignées et surfaces de préhension glissantes ne permettent pas d'utiliser et de contrôler correctement l'électrique dans les situations inattendues.

Consignes de sécurité pour la perceuse visseuse sans fil

• Uniquement saisir l'appareil par les poignées isolées lorsque vous exécutez des travaux comptant un risque de contact avec une ligne électrique dissimulée ou le cordon secteur de l'outil. Tout contact de la vis avec une ligne sous tension peut mettre les pièces métalliques de l'outil sous tension et provoquer une décharge électrique.
• Les enfants ou les personnes ne possédant pas les connaissances ou l'expérience requise avec cet appareil, ou dont les aptitudes physiques, sensorielles ou mentales sont limitées, ne doivent pas utiliser l'appareil sans la surveillance ou la direction d'une personne responsable pour leur sécurité. Il convient de surveiller les enfants de manière à ce qu'ils ne jouent pas avec l'appareil.
• Fixer la pièce usinée. Une pièce usinée fixée au moyen de dispositifs de serrage ou d'un étau est plus sûrement tenue qu'à la main.

Poussières toxiques!

Les poussières nocives/toxiques produites lors de l'usinage sont dangereuses pour la santé de l'utilisateur ou des personnes séjournant à proximité. Porter des lunettes protectrices et un masque antipoussières! Ne pas usiner de matériel aux base d'amiant. L'amiant est considéré cancérogène.

Tenir fermement l'outil électrique. Lors du vissage et dévissage de vis, peuvent se produire des moments de retour élevés. Immédiatement éteindre l'outil si l'outil utilisé se bloque.

Soyez prêts à faire face à des moments de retour élevés pouvant causer un contrecoup. L'outil utilisé se bloque lorsque l'outil électrique est surchargé ou se coince dans la pièce usinée.

Lors des travaux sur l'appareil, ainsi que le transport ou le rangement, le sélecteur de sens de rotation doit être en position médiane (verrouillage). Afin d'empêcher toute remise en marche involontaire de l'util electrolyte. Attention, conducteurs électriques!

Danger! Prenez soin de ne pas tomber sur des lignes électriques, des conduites de gaz ou des canalisations d'eau lorsque vous travaillez avec un outil électrique. Au besoin, effectuez une recherche avec un détecteur de lignes avant de percer ou de fendre un mur.

Remarques concernant la batterie

• Veuillez respecter la notice d'utilisation de la batterie.

Consignes concernant le chargeur et la charge

• Veuillez respecter la notice d'utilisation du chargeur.

Utilisation des outils fonctionnant sur batteries et précautions d'emploi

• Charger les accumulateurs uniquement avec les chargeurs qui sont commandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découlpage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.
• En cas de mauvaise utilisation, le liquide peut s'échapper de l'accumulateur. Évitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.
• S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche peut entraîner des accidents.
• çu que pour ce type d'utilisation. Risque d'une décharge électrique.
• Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.
• Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.
• Laissez refroidir un accumulateur chaud avant de procéder au chargement.
• N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus, il peut y avoir une émanation de vapeurs qui irritent les voies respiratoires. Ventilez le local et en cas de troubles, consultez un médecin.
• N'utilisez aucune batterie non rechargeable. Ceci pourrait endommager l'appareil.

Avertissement! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut, dans certaines circonstances, nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

7. Risques résiduels

La machine est construite à la pointe de la technique et selon les règles techniques de sécurité reconnues. Toutefois, des risques résiduels peuvent survenir lors des travaux.

• DANGER pour la santé du au courant en cas d'utilisation de ligne de raccordement électrique non conformes.
• En outre, et ce malgré toutes les mesures préventives prises, des risques résiduels peuvent demeurer.
• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l'utilisation conforme ainsi que la notice d'utilisation de manière générale.
• Évitez toute mise en service impromptue de la machine : lors de l'introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée. Utilisez l'outil recommandé dans le présent manuel. Vous conservez ainsi des performances optimales.
• Faites en sorte de ne pas placer vos mains dans la zone de sciage si la machine est en cours de fonctionnement.

8. Données techniques

Perceuse-visseuse sans fil :

Tension nominale: 20V

Vitesse de rotation nominale :

1ère vitesse: max. 0 - 450 tr. / mn

Vitesse de rotation nominale :

2ème vitesse: max. 0 - 1600 tr. / min

Puissance de frappe: 0 - 19200 bpm

Couple maximal: 45 Nm

Plage de serrage

du mandrin : max. 13 mm

Poids: 1,1 kg

Sous réserve de modifications techniques!

Bruits et vibrations

Attention! Le bruit sur le lieu de travail peut excéder 85 dB (A). Dans ce! cas, des mesures de protection phonique sont indispensables pour l'utilisateur (porter un protège-oreilles!).

Niveau de puissance sonore

Niveau de puissance acoustique L_WA 72,18 dB(A) (EN ISO 3744)

Niveau de pression acoustique L_pA 83,14dB(A) (EN ISO 11201)

Imprecision K_wal / pA 3 dB(A)

Valeur de vibration

Vibration a_h 2.06 m/s²

Imprecision K_h 1,5 m/s²

9. Déballage

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez les matériaux d'emballage, ainsi que les protections mises en place pour le transport (s'il y a lieu).
• Vérifiez que les fournitures sont complètes.
• Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport. En cas de réclamation, informez aussitôt le livreur.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.
• Familiarisez-vous avec l'appareil grâce au manuel d'utilisation avant sa mise en service.
• Pour les accessoires, les pièces d'usage et les pièces de rechange, n'utiliser que des pièces d'origine. Les pièces de rechange sont disponibles auprès de votre commerçant spécialisé Scheppach.
• Lors de la commande des pièces, veuillez indiquer nos numéros d'article ainsi que le type et l'année de construction de l'appareil.

Attention!

L'appareil et les matériaux d'emballage ne sont pas des jouets! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille! Il existe un risque d'ingestion et d'asphyxie!

Avertissement!

Enlevez systématiquement l'accumulateur avant de paramétrer l'appareil.

Attention!

Avant la mise en service, montez absolument l'appareil complètement!

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance de l'appareil sans fil baisse.

Installer le pack d'accumulateurs dans l'appareil / le sortir

Assurez-vous que l'appareil est hors tension avant d'y installer l'accu. La mise en place d'un accu dans un outil électrique qui est en marche peut provoquer des accidents.

Insérer le bloc accu :

Placer le sélecteur de sens de rotation (2) en position médiane (verrouillage) et enclencher le bloc accu (5) dans la poignée.

Retrait du bloc accus :

Appuyez sur la touche de déverrouillage (6) et retirez le bloc accu.

Accus d'usages

Un temps de fonctionnement nettement réduit malgré la charge indique que l'accumulateur est usé et doit être remplacé. Utilisez seulement un pack d'accumulateur de remplacement d'origine que vous pouvez acheter auprès du service après-vente.

Remplacement des outils

• Voiture visseuse-foreuse à accus possède un arrêt de broche entièrement automatique et elle est équipée d'un mandrin de perceuse à une gaine. Lors de l'arrêt du moteur, la corde d'entraînement est verrouillée, de telle sorte que vous pouvez ouvrir le mandrin à serrage rapide (9) en tournant. Après avoir inséré l'outil souhaité et après l'avoir bloqué en tournant le mandrin de perceuse, vous pouvez tout de suite continuer à travailler. L'arrêt de broche se déclenche automatiquement au démarrage du moteur (activation du commutateur de MARCHE / ARRET (3)).

Présélection du couple de serrage

• Vous pouvez régler par la présélection du couple de serrage (8) la force de serrage.
• Choisissez un niveau faible pour les petites vis, les matériaux tendres.
• Choisissez un niveau élevé pour les grandes vis, les matériaux durs, ou bien pour dévisser des vis.
• Choisissez le niveau de forage ajustat pour les travaux de forage en amenant la préselection du couple de serrage sur la position.
• Pour les travaux de forage, poussez également le commutateur sélecteur de rapports (1) vers l'avant (position : 2).

Engrenage à 2 vitesses

PRUDENCE! Uniquement actionner le sélecteur de vitesse (1) lorsque l'outil est à l'arrêt sous peine d'endommager l'appareil.

En première vitesse (Commutateur sélecteur de rapport (1) en position : 1) et un couple de serrage élevé. Ce réglage convient pour tous les travaux de visage, mais aussi pour l'utilisation d'accessoires (voir exemple ill. B).

En seconde vitesse (Commutateur sélecteur de rapport (1) en position : 2) vous atteignez une vitesse d'environ pour effectuer des travaux de forage (voir exemple ill. A).

Mise en marche :

Pour permettre l'appareil en marche, appuyez sur le commutateur de MARCHE/ARRET(3) et maintenez-le enfoncé. La lampe de travail à DEL (7) s'allume lorsque l'interrupteur MARCHE/ARRET(3) est légèrement ou entièrement enfoncé, permettant ainsi d'éclairer la zone de travail si les conditions d'éclairage sont défavorables.

Extinction:

Pour éteindre l'appareil, relâchez le commutateur de MARCHE / ARRET (3).

Réglage de la vitesse

Le commutateur MARCHE / ARRET (3) est muni d'une régulation variable de la vitesse de rotation. Une pression légère sur le commutateur MARCHE / ARRET (3) donne une vitesse de rotation faible. Une pression croissante augmente la vitesse de rotation.

Avis: Le frein moteur intégré assure une immobilisation rapide.

Changer le sens de rotation

Vous pouvez changer le sens de rotation en appuyant sur le commutateur de sens de marche (2) vers la droite ou vers la gauche.

Conseils et astuces

Vérifiez avant la mise en service si l'insert de vissage ou de forage a été correctement installé, autrement dit centré dans le mandrin porte-foret. Les mèches de vissage sont identifiées par leurs dimensions et leur forme. Si vous n'êtes pas sûr, essayez toujours au préalable de voir si la mèche est bien fixée dans la tête filée, sans jeu.

Couple de serrage:

Les petites vis et mèches en particulier peuvent être endommagées si vous réglez sur la machine un couple de serrage trop élevé et / ou une vitesse de rotation trop élevée.

Vissage matériaux durs (dans les métaux) :

Des couples de serrage particulièrement élevés se produisent par ex. lors de vissages dans le métal avec l'utilisation de clés à douille. Choisissez une vitesse de rotation peu élevée.

Vissage matériaux tendres (par exemple dans les bois tendres)

Vissez-la aussi à faible vitesse, pour ne pas endommager par ex. la surface en bois lors du contact avec la tête fillette en métal.

Utilisez un foret aléseur.

Lors du forage dans le bois, le métal et d'autres matériaux, veuillez tenir compte absolument des éléments suivants : Utilisez une vitesse de rotation élevée avec un petit diamètre de foret et une vitesse de rotation faible avec un gros diamètre de foret. Pour les matériaux durs, choisissez une vitesse de rotation faible, et pour les matériaux tendres une vitesse de rotation élevée.

Verrouillez ou fixez (si possible) la pièce à usiner dans un dispositif de serrage.

Marquez l'endroit où le perçage doit être effectué avec un pointeau ou un clou et choisissez pour amorcer le forage une vitesse de rotation faible.

Sortez plusieurs fois le foret tournant du trou de forage, pour enlever les copeaux ou la poussière de forage et pour le ventiler.

Forage dans du métal :

Utilisez des forets à métaux (HSS). Pour obtenir les meilleurs résultats, vous pouvez refroidir le foret avec de l'huile.

Vous pouvez aussi utiliser des forets à métaux pour faire des trous dans de la matière plastique.

Forage dans de la pierre :

Utilisez une mèche à pierre à plaquette en métal dur.

Forage dans le bois :

Utilisez un foret à bois avec une pointe de centrage, pour les forages profonds, utilisez une « mèche à bois à simple spirale », et pour les forages à grand diamètre, utilisez un foret à pointe de centrage. Dans le bois tendre, vous pouvez poser également les petites vis directement sans préforage.

Danger!

Débranchez l'accumulateur avant tous travaux de nettoyage.

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez-dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La détente de l'eau dans un appareil électrique augmente le risque de décharge électrique.

13. Stockage

Entreposer l'appareil et ses accessoires dans un lieu sec et à l'abri du gel. En outre, ce lieu doit être hors de portée des enfants. La température de stockage optimale se situe entre 5°C et 30°C. Conserver l'outil électrique dans l'emballage d'origine. Recouvrir l'outil électrique afin de le protéger de la poussière ou de l'humidité. Conserver la notice d'utilisation à proximité de l'outil électrique.

14. Maintenance

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: balais de charbon

*Pas obligatoirement compris dans la livraison !

15. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Éliminez les composants défectueux par le circuit d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

Ne pas jeter les derniers appareils avec les déchets ménagers!

• Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

Ne pas jeter les piles et accus avec les déchets ménagers!

En tant que consommateur, vous êtes légalement tenu de porter les piles et accus, qu'ils contiennent des pollutants* ou non, à un centre

de collecte de votre commune/quartier ou du commerce, de sorte qu'ils puissent être éliminés dans le respect de l'environnement.

*marqué par: Cd = cadmium, Hg = mercure, Pb = plomb

16. Dépannage

Le tableau suivant indique des pannes communes et décrit comment vous pouvez y remédier, s'il arrive que votre machine ne fonctionne pas. Si malgré cela, vous n'arrivez pas à localiser le problème et à l'éliminer, contactez-vous au service après-vente.

Panne Cause possible Remède
L'appareil ne démarre pas	Batterie vide Charger la batterie
	Batterie défectueuse	Contrôler la batterie. Au besoin, confier la réparation à un électricien agréé
	Interrupteur On/Off défec-tueux	Réparation par un centre de service après-vente autorisé
	Moteur défectueux Réparation	par un centre de service après-vente autorisé
Le moteur s'accêté en cours de fonctionnement	Batterie vide Charger la batterie
	Batterie mal installée Réinstaller la batterie
	Batterie défectueuse Nettoyer les contacts, replacer la batterie d'origine
Diminution de la puissance	Batterie usée Remplacer la batterie
	Batterie non chargée correctement	Charger la batterie

Ce - déclaration de conformité

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.
